Menetformázó M - INOX

Képlékeny menetalakító szerszám 10%-nál nagyobb fajlagos nyúlású korrózióálló acélhoz

 Termékinfó, katalógus, adatlap .
Gyártó: TIVOLY
Típuskód / cikkszám: IRH, IT9, 960IT91, 960IRH1
Elérhetőség: Lásd méretenként
Átlagos értékelés: Értékeld a terméket!
Menet: Típus, szár, bevonat: Elérhetőség: Egységár: Cikkszám: Kosárba
M 3
IRH, erősített, ALINOX bevonat
9 db raktáron
12.000 Ft + ÁFA ( 15.240 Ft )
960IRH1 0300050
M 4
IRH, erősített, ALINOX bevonat
9 db raktáron
12.320 Ft + ÁFA ( 15.646 Ft )
960IRH1 0400070
M 5
IRH, erősített, ALINOX bevonat
3 db raktáron
12.320 Ft + ÁFA ( 15.646 Ft )
960IRH1 0500080
M 6
IRH, erősített, ALINOX bevonat
1 db raktáron
13.120 Ft + ÁFA ( 16.662 Ft )
960IRH1 0600100
M 8
IRH, erősített, ALINOX bevonat
5 db raktáron
16.560 Ft + ÁFA ( 21.031 Ft )
960IRH1 0800125
M 8x1
IRH, erősített, ALINOX bevonat
2-3 nap (általában)
19.120 Ft + ÁFA ( 24.282 Ft )
960IRH1 0800100
M10
IRH, erősített, ALINOX bevonat
4 db raktáron
18.960 Ft + ÁFA ( 24.079 Ft )
960IRH1 1000150
M10x1
IRH, erősített, ALINOX bevonat
2-3 nap (általában)
21.840 Ft + ÁFA ( 27.737 Ft )
960IRH1 1000100
M12
IRH, áteső, ALINOX bevonat
1 db raktáron
22.320 Ft + ÁFA ( 28.346 Ft )
960IRH1 1200175
M12x1,5
IRH, áteső, ALINOX bevonat
2-3 nap (általában)
29.040 Ft + ÁFA ( 36.881 Ft )
960IRH1 1200150
M14
IRH, áteső, ALINOX bevonat
2-3 nap (általában)
28.080 Ft + ÁFA ( 35.662 Ft )
960IRH1 1400200
M14
IT9*(kifutó), áteső, TiCN bevonat
3 db raktáron
26.240 Ft + ÁFA ( 33.325 Ft )
960IT91 1400200
M14x1,5
IRH, áteső, ALINOX bevonat
2-3 nap (általában)
38.880 Ft + ÁFA ( 49.378 Ft )
960IRH1 1400150
M16
IRH, áteső, ALINOX bevonat
2-3 nap (általában)
31.120 Ft + ÁFA ( 39.522 Ft )
960IRH1 1600200
M16
IT9*(kifutó), áteső, TiCN bevonat
1 db raktáron
29.120 Ft + ÁFA ( 36.982 Ft )
960IT91 1600200

Termékinfó

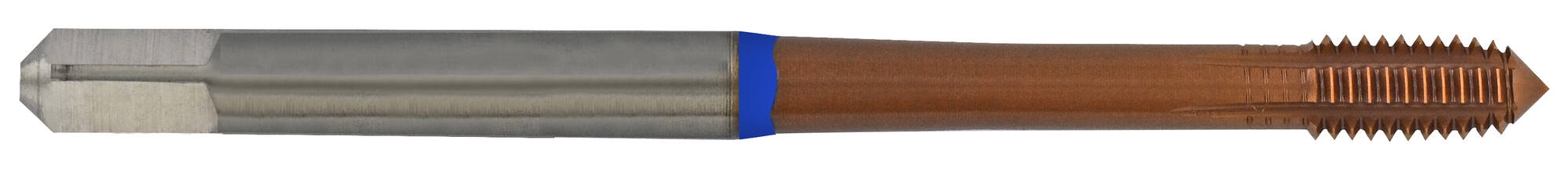

Menetformázó M - INOX

Képlékeny menetalakító szerszám 10%-nál nagyobb fajlagos nyúlású korrózióálló acélhoz.
Kenőhoronnyal rendelkező menetformázó akár mélyebb furatokhoz is.
Menet tűrés: 6HX (normál).

  • IRH - HSSE5 + ALINOX hőálló bevonat 1100°C-ig. Új típus! (IT9 utódja)
  • IT9 - HSSEE + TiCN bevonat * (kifutó típus)

A formázás termelékenyebb, mint a menetfúrás, kisebb a törésveszély, erősebb a menet. Ügyeljünk a helyes előfúrási méretre és a folyamatos kenésre.

Katalóguslap

Forgácsolási adatok

Menetméretek

Előfuratok mérete menetformázáshoz

M 3 Ø 2,8
M 4 Ø3,7
M 5 Ø4,65
M 6 Ø5,55
M 8 Ø7,4
M 8x1 Ø7,55
M10 Ø9,3
M10x1 Ø9,55
M12 Ø11,2
M12x1,5 Ø11,3
M14 Ø13,1
M14x1,5 Ø13,3
M16 Ø15,1


Beta menetformázók Új generációs menetformázók

Menetformázó finommenethez. KÉRJE AJÁNLATUNKAT!

Belső hűtésű menetformázó. KÉRJE AJÁNLATUNKAT!


- Hol alkalmazható a formázás?
- Átmenő és zsákfuratban egyaránt, de lényeges az anyag rugalmassága: a minimális fajlagos nyúlás 10-12% legyen, a maximális szakítószilárdság 900 MPa lehet.

- Milyen előnyei vannak? 1. Nincs forgácsképzés, nem szorulhat be forgács, biztonságosabb a folyamat. 2. Nagyobb teherbírású lesz a menet. 3. Nagyobb termelékenység és élettartam.

- Hogy kell előfúrni? Az előfúrás lényeges tényező ezért méretét és felületminőségét gondosan ellenőrizni kell. Célszerű süllyesztést tenni a furat elejére és végére, hogy elkerüljük az anyag felgyüremlését. A helyes előfurás átmérőjét az alábbi képlettel számolhatjuk 6H tűrésű menetekhez: Minimum = Átmérő – (0,48 x menetemelkedés) Maximum = Átmérő – (0,43 x menetemelkedés)

- Mekkora lehet a formázás sebessége: Az optimális sebességet alkalmazásonként kell beállítani. Általános irányérték, hogy a formázás sebessége 50%-kal magasabb lehet a menetfúrásénál.

- Milyen nyomatékkal kell számolni? A menetformázás nyomatéka magasabb, akár kétszerese is lehet a menetfúrásénak. A nyomaték 2xD-nél hosszabb menetek formázásánál nagyobb lehet. Viszont a formázás nyomatéka állandó, szemben a menetfúráséval, ahol a nyomaték a szerszámkopással növekszik.

- Hogy kell kenni? A súrlódás miatt nagy hőmérséklet keletkezik, ezért fontos a szerszám felületének jó kenése. Általában a nagy nyomást elviselő olajok ajánlottak.

 Műszaki adatlap - 960IT91⇒960IRH1 (angol)

 Műszaki adatlap - 960IT91⇒960IRH1 (francia)
