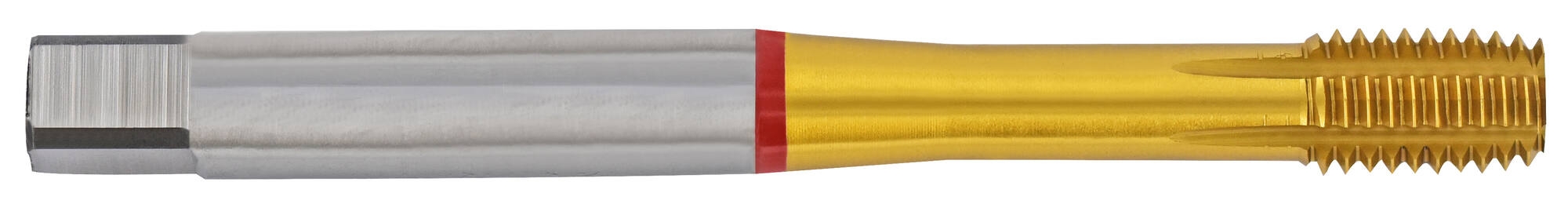

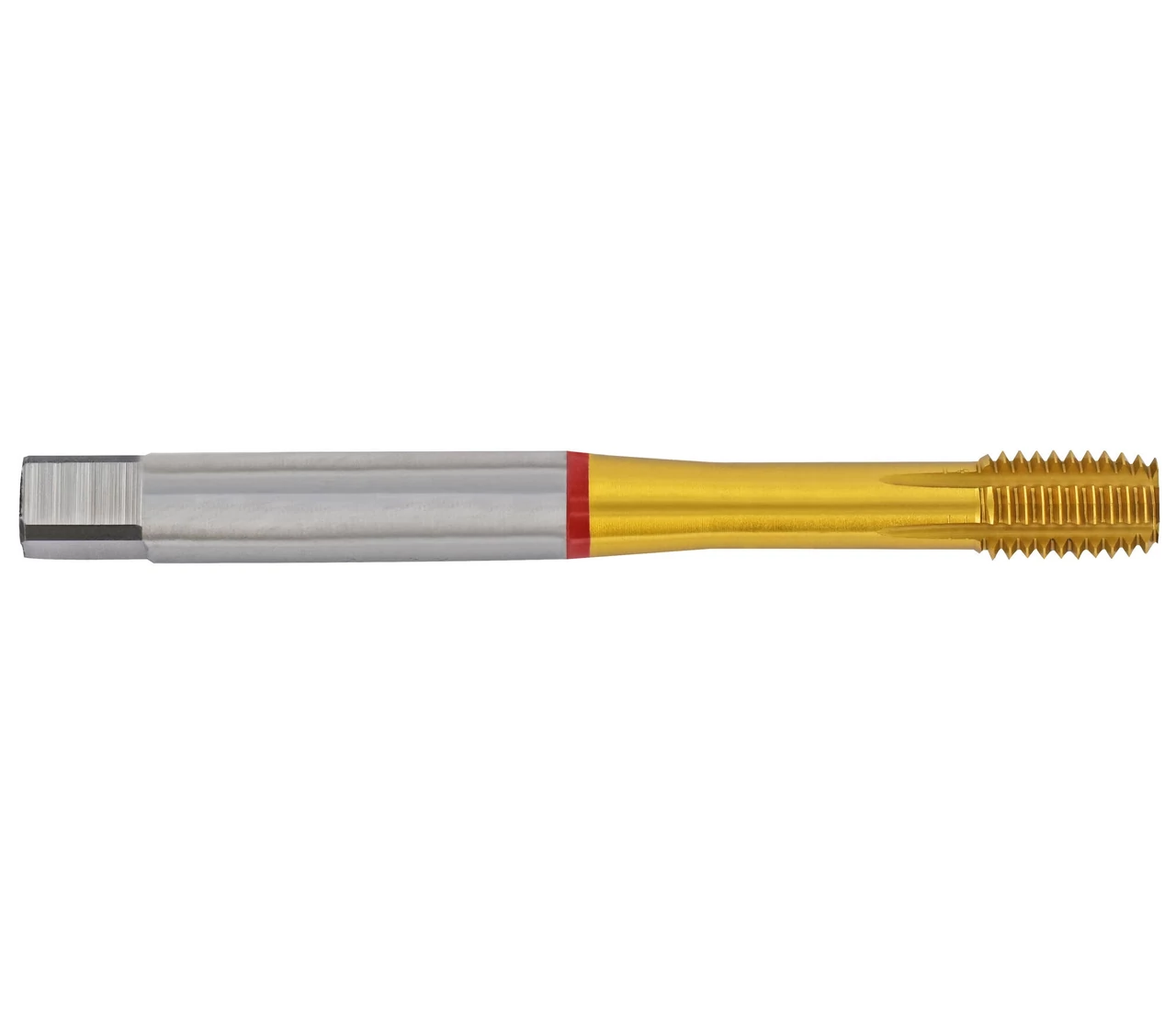

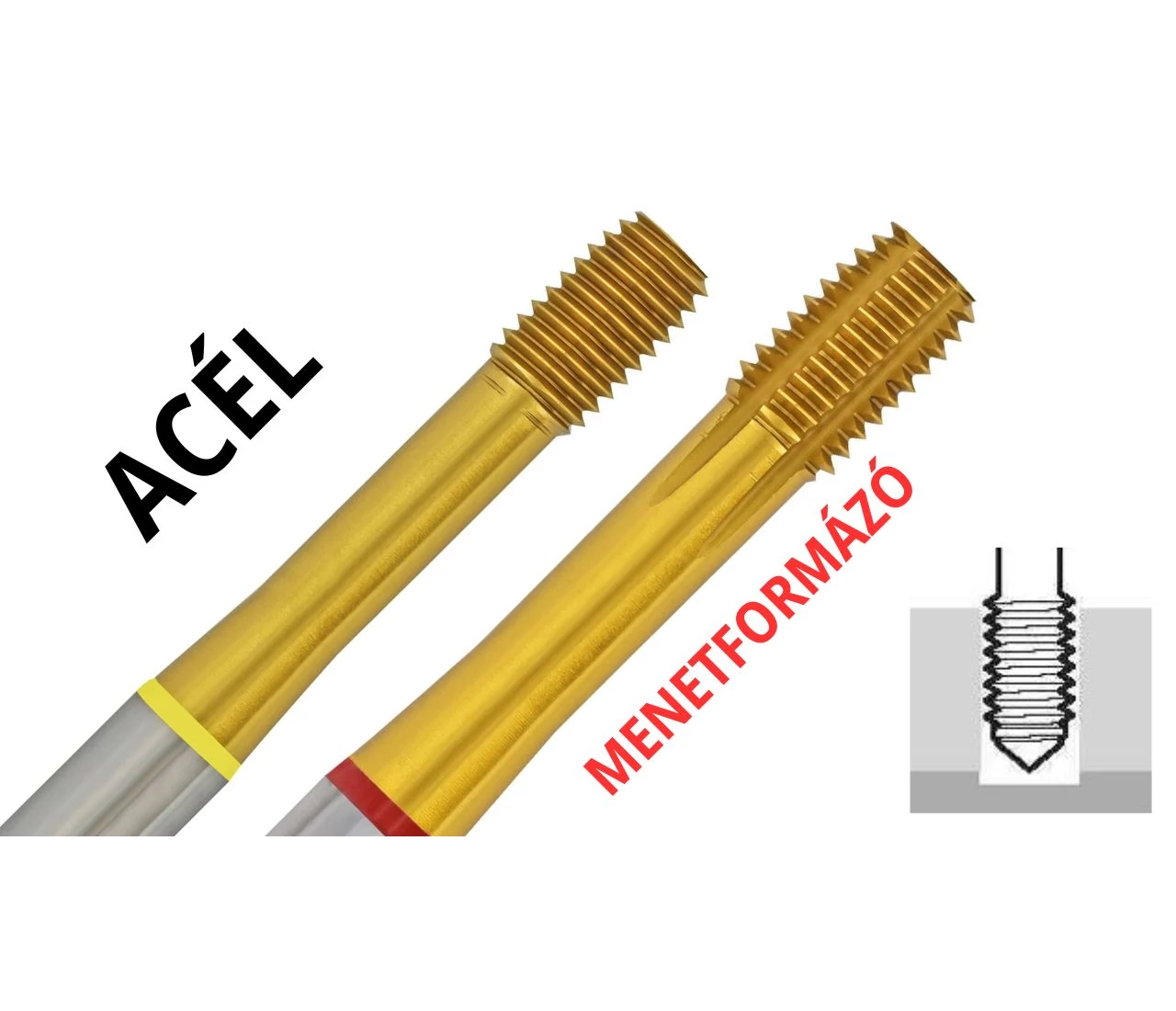

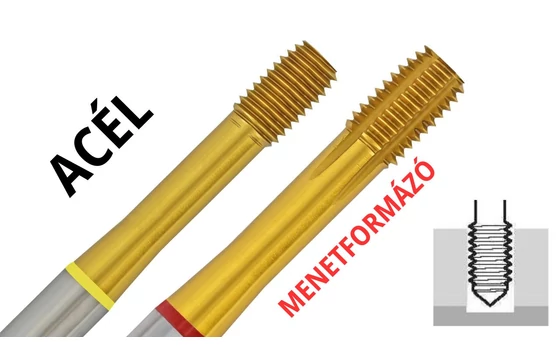

Menetformázó M-menet STEEL – Acél megmunkáláshoz
-
Ez a Tivoly gyártmányú menetformázó általános szerkezeti acél és ötvözött acélok megmunkálására való. A speciális bevonat és a stabil geometria garantálja a hosszú szerszámélettartamot sorozatgyártás esetén is.
- .
-
- Gyártó: TIVOLY
- Típuskód / cikkszám: SRH, GSH, 960SRH1 960GSH1
-
Elérhetőség:
Lásd méretenként
-
| Menet: | Típus, szár, bevonat: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
M 3
|
GSH, erősített, TiN bevonat
|
2 db raktáron
|
Ár:
12.355 Ft (9.728 Ft+ÁFA)
|
960GSH1 0300050
|
|
M 3
|
SRH, erősített, TiN bevonat
|
2-3 nap (általában)
|
Ár:
15.540 Ft (12.236 Ft+ÁFA)
|
960SRH1 0300050
|
|
M 4
|
GSH, erősített, TiN bevonat
|
3 db raktáron
|
Ár:
12.837 Ft (10.108 Ft+ÁFA)
|
960GSH1 0400070
|
|
M 4
|
SRH, erősített, TiN bevonat
|
5 db raktáron
|
Ár:
15.926 Ft (12.540 Ft+ÁFA)
|
960SRH1 0400070
|
|
M 5
|
GSH, erősített, TiN bevonat
|
4 db raktáron
|
Ár:
12.837 Ft (10.108 Ft+ÁFA)
|
960GSH1 0500080
|
|
M 5
|
SRH, erősített, TiN bevonat
|
5 db raktáron
|
Ár:
15.926 Ft (12.540 Ft+ÁFA)
|
960SRH1 0500080
|
|
M 6
|
GSH, erősített, TiN bevonat
|
2 db raktáron
|
Ár:
13.609 Ft (10.716 Ft+ÁFA)
|
960GSH1 0600100
|
|
M 6
|
SRH, erősített, TiN bevonat
|
2-3 nap (általában)
|
Ár:
16.988 Ft (13.376 Ft+ÁFA)
|
960SRH1 0600100
|
|
M 8
|
GSH, erősített, TiN bevonat
|
4 db raktáron
|
Ár:
17.567 Ft (13.832 Ft+ÁFA)
|
960GSH1 0800125
|
|
M 8
|
SRH, erősített, TiN bevonat
|
5 db raktáron
|
Ár:
21.427 Ft (16.872 Ft+ÁFA)
|
960SRH1 0800125
|
|
M 8x1
|
GSH, erősített, TiN bevonat
|
1 db raktáron
|
Ár:
19.594 Ft (15.428 Ft+ÁFA)
|
960GSH1 0800100
|
|
M 8x1
|
SRH, erősített, TiN bevonat
|
1 db raktáron
|
Ár:
24.033 Ft (18.924 Ft+ÁFA)
|
960SRH1 0800100
|
|
M10
|
GSH, erősített, TiN bevonat
|
2 db raktáron
|
Ár:
19.980 Ft (15.732 Ft+ÁFA)
|
960GSH1 1000150
|
|
M10
|
SRH, erősített, TiN bevonat
|
1 db raktáron
|
Ár:
24.613 Ft (19.380 Ft+ÁFA)
|
960SRH1 1000150
|
|
M10
|
ST9*(kifutó), erősített, TiN bevonat
|
2 db raktáron
|
Ár:
20.752 Ft (16.340 Ft+ÁFA)
|
960ST91 1000150
|
|
M10x1
|
GSH, erősített, TiN bevonat
|
2-3 nap (általában)
|
Ár:
22.393 Ft (17.632 Ft+ÁFA)
|
960GSH1 1000100
|
|
M10x1
|
SRH, erősített, TiN bevonat
|
2-3 nap (általában)
|
Ár:
27.508 Ft (21.660 Ft+ÁFA)
|
960SRH1 1000100
|
|
M12
|
GSH, áteső, TiN bevonat
|
2 db raktáron
|
Ár:
25.964 Ft (20.444 Ft+ÁFA)
|
960GSH1 1200175
|
|
M12
|
SRH, áteső, TiN bevonat
|
2 db raktáron
|
Ár:
27.605 Ft (21.736 Ft+ÁFA)
|
960SRH1 1200175
|
|
M12x1,5
|
GSH, áteső, TiN bevonat
|
2-3 nap (általában)
|
Ár:
29.825 Ft (23.484 Ft+ÁFA)
|
960GSH1 1200150
|
|
M12x1,5
|
SRH, áteső, TiN bevonat
|
2-3 nap (általában)
|
Ár:
31.755 Ft (25.004 Ft+ÁFA)
|
960SRH1 1200150
|
|
M14
|
GSH, áteső, TiN bevonat
|
2-3 nap (általában)
|
Ár:
34.651 Ft (27.284 Ft+ÁFA)
|
960GSH1 1400200
|
|
M14
|
SRH, áteső, TiN bevonat
|
2-3 nap (általában)
|
Ár:
36.098 Ft (28.424 Ft+ÁFA)
|
960SRH1 1400200
|
|
M14
|
ST9*(kifutó), áteső, TiN bevonat
|
1 db raktáron
|
Ár:
30.500 Ft (24.016 Ft+ÁFA)
|
960ST91 1400200
|
|
M14x1,5
|
GSH, áteső, TiN bevonat
|
2-3 nap (általában)
|
Ár:
39.863 Ft (31.388 Ft+ÁFA)
|
960GSH1 1400150
|
|
M14x1,5
|
SRH, áteső, TiN bevonat
|
2-3 nap (általában)
|
Ár:
41.407 Ft (32.604 Ft+ÁFA)
|
960SRH1 1400150
|
|
M16
|
GSH, áteső, TiN bevonat
|
1 db raktáron
|
Ár:
38.511 Ft (30.324 Ft+ÁFA)
|
960GSH1 1600200
|
|
M16
|
SRH, áteső, TiN bevonat
|
1 db raktáron
|
Ár:
39.863 Ft (31.388 Ft+ÁFA)
|
960SRH1 1600200
|
Menetformázó M-menet STEEL – Acél megmunkáláshoz
Műszaki adatlap - GSH kenőhorony nélkül lágy acélhoz
Forgácsolási adatok.

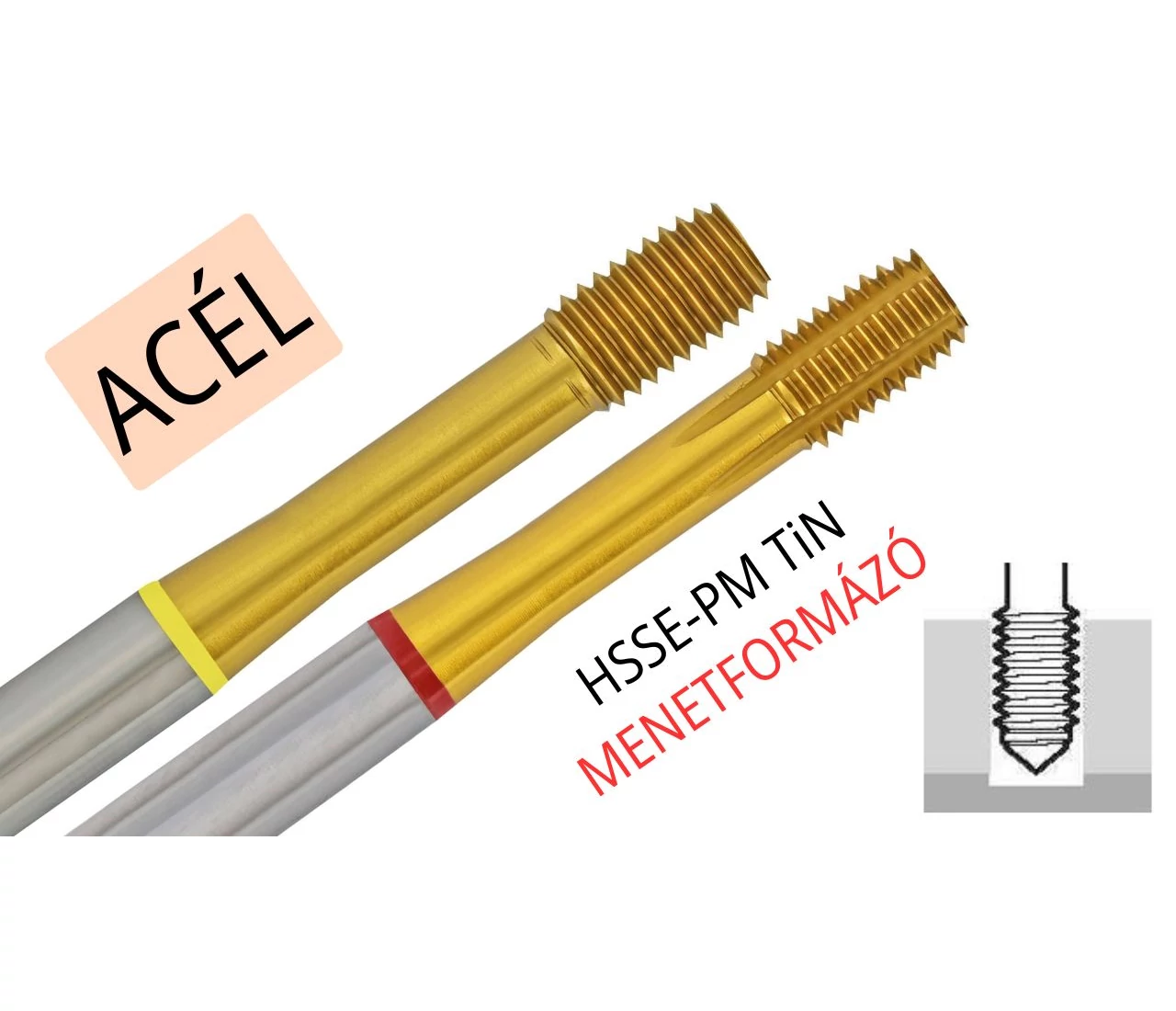

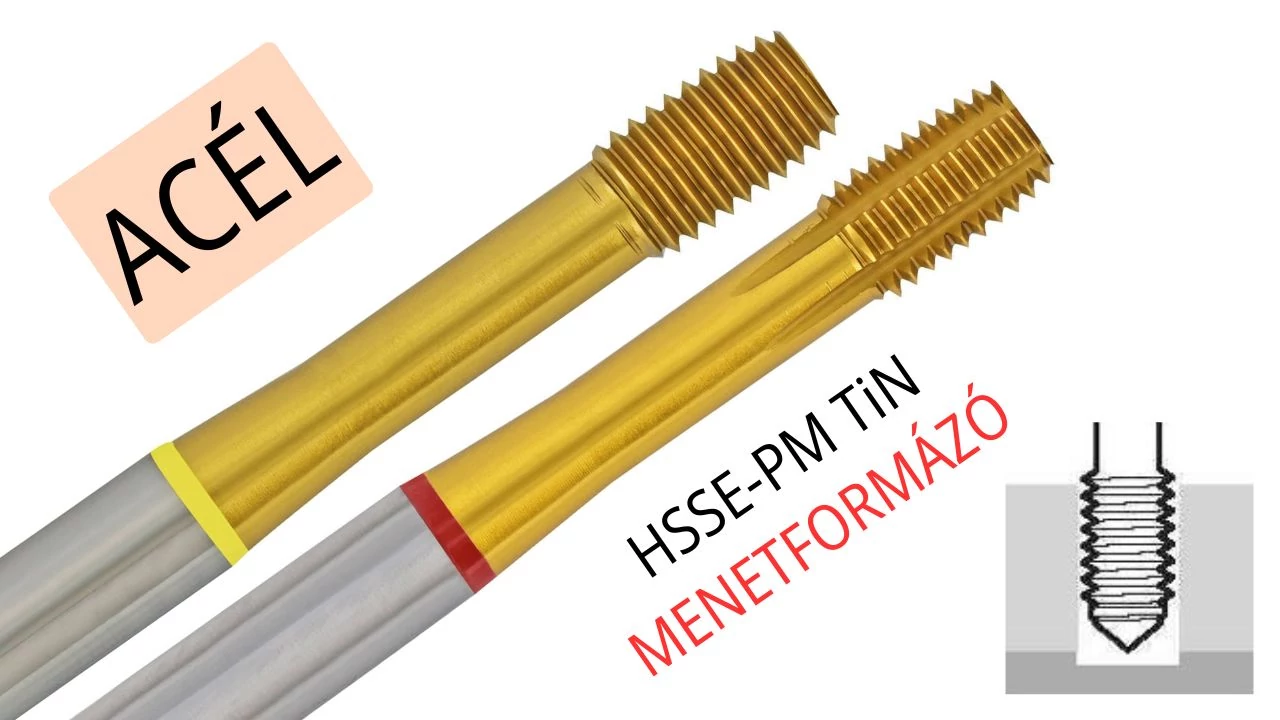

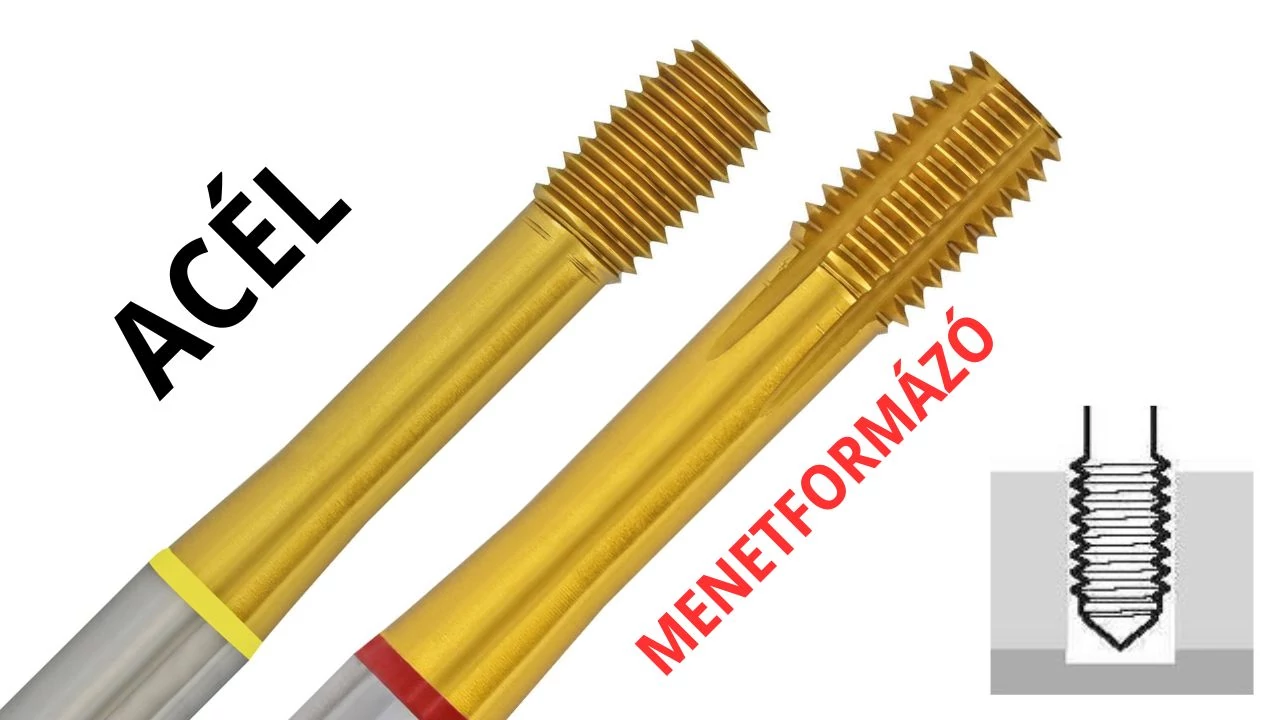

Ipari menetformázó acélokhoz – Maximális tartósság
A Tivoly acélhoz optimalizált menetformázója kiváló választás olyan üzemeknek, ahol a termelékenység és a menetminőség elsődleges szempont. A HSSE-PM alapanyag biztosítja a szükséges szívósságot, míg a speciális profil csökkenti a súrlódási hőt.
Fontos: A formázáshoz nagyobb előfurat kell, mint menetfúráshoz.
Műszaki paraméterek és előnyök:
- Alkalmazás: Szerkezeti acélok, nemesíthető acélok, acélöntvények. Fontos, hogy az anyag fajlagos nyúlása 10% felett legyen (az acélok többsége ilyen).
- Tűrés: 6H (ISO2).
- Kivitel: Kenőhoronnyal vagy anélkül (típustól függően) a hatékony hűtésért.

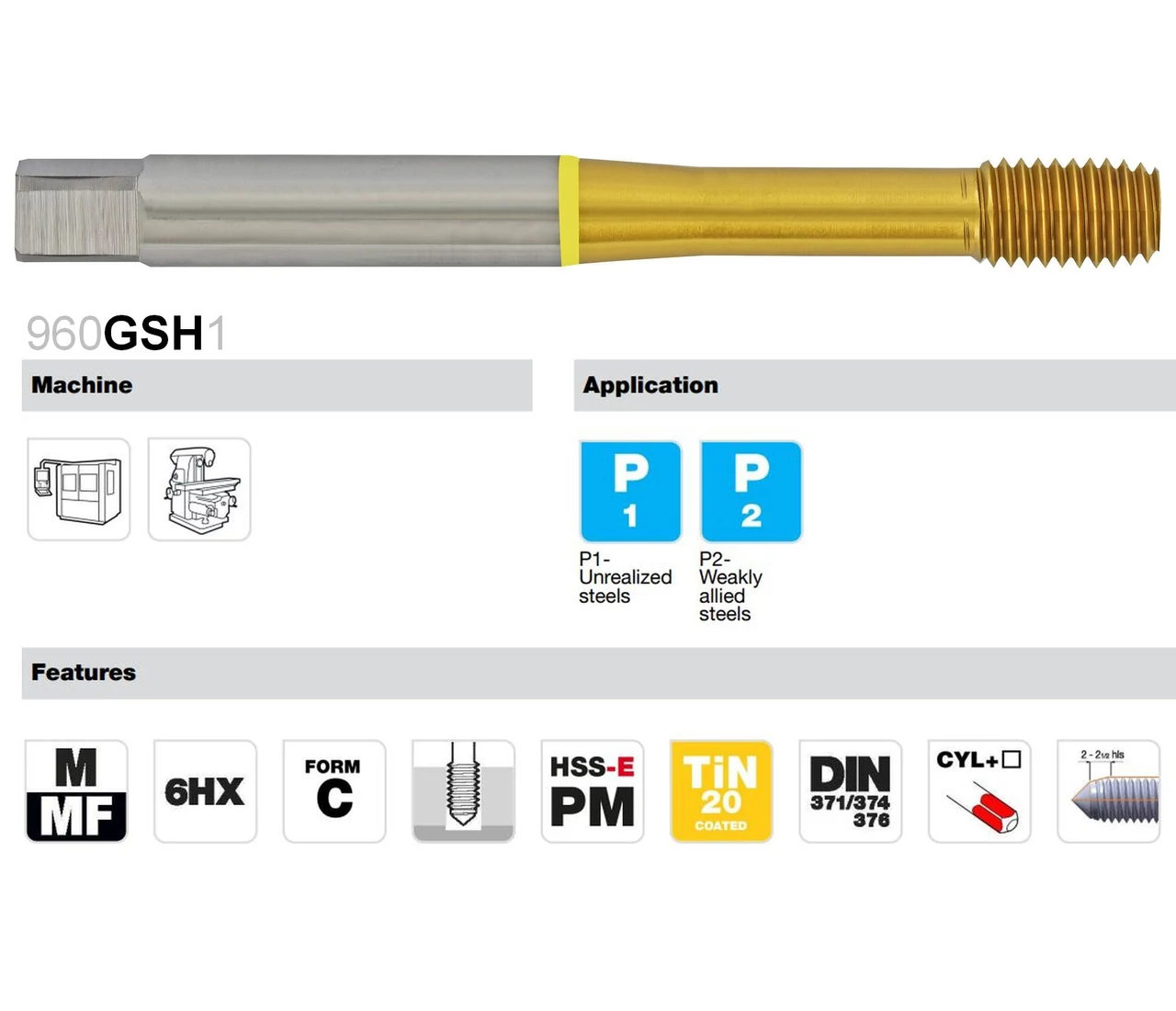

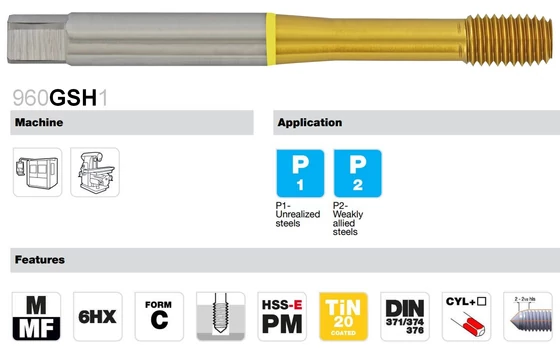

GSH kenőhorony nélkül lágy acélhoz

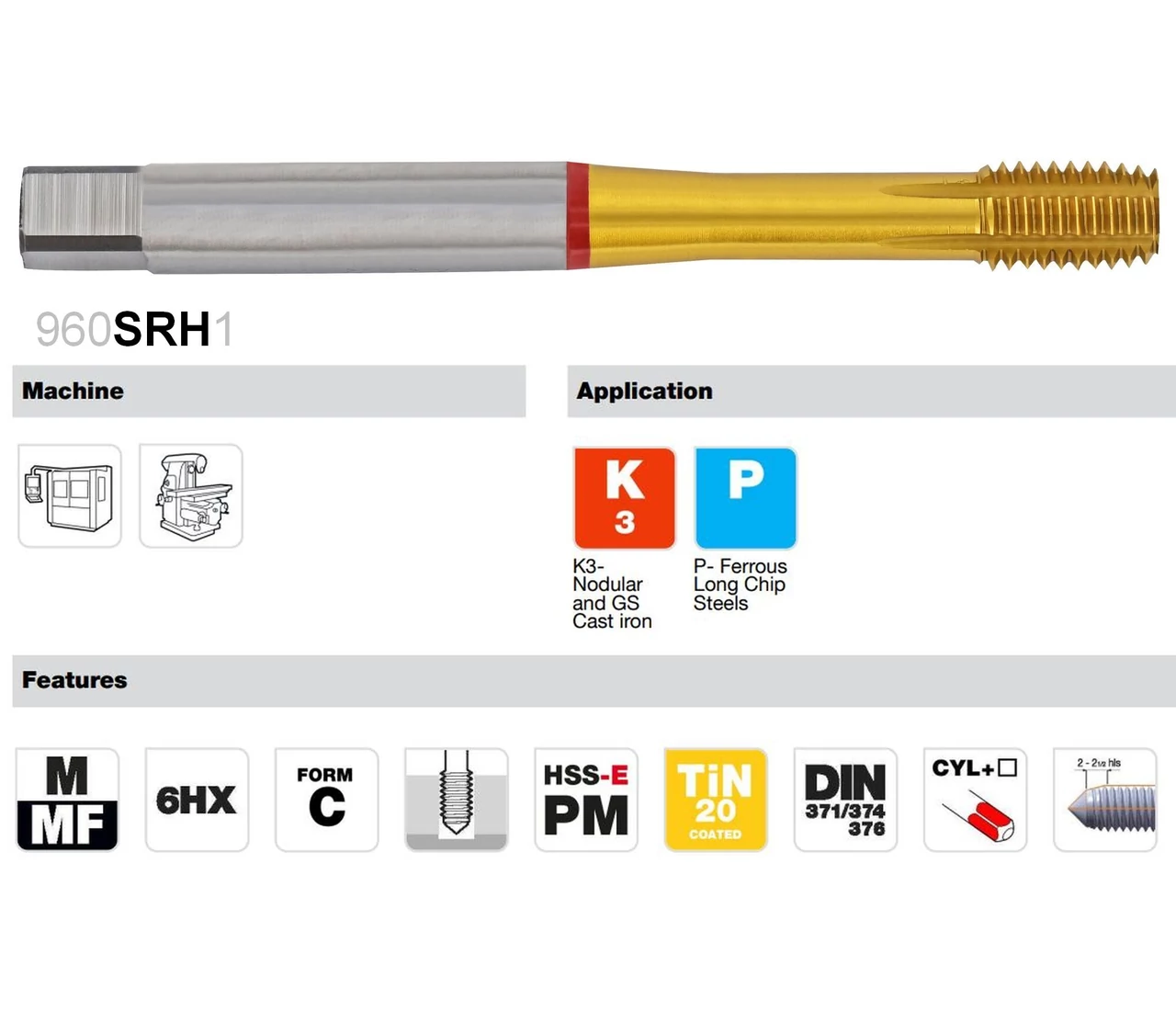

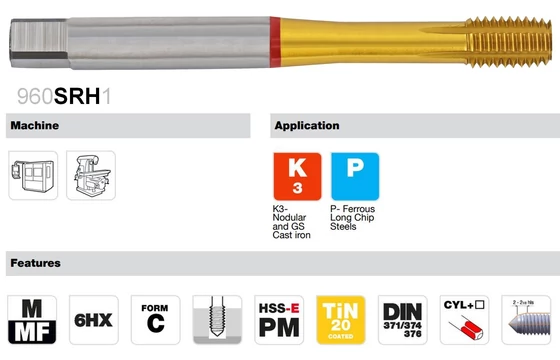

SRH kenőhoronnyal ötvözött acélhoz is - Szabvány: DIN 371 (erősített szár) / DIN 376 (áteső szár).
Gyakori Kérdések
Használhatom ezt a szerszámot kézi menetfúró hajtóvassal?
Bár elméletileg lehetséges, a menetformázást elsősorban gépi (CNC vagy stabil oszlopos fúrógép) használatra ajánljuk a pontos tengelyirányú vezetés és a szükséges nyomaték miatt.
Milyen bevonattal érkezik a szerszám?
A "Steel" széria jellemzően TiN (Titán-nitrid) bevonattal rendelkezik, amely jelentősen növeli a felületi keménységet és csökkenti a tapadást.
Mikor használjam a kenőhornyos változatot?
A kenőhornyos menetformázó (SRH típus) mindenképpen előnyös, de a lágy szerkezeti acélokhoz a kenőhorony nélküli, valamivel olcsóbb szerszám (GSH típus) is megfelel.
