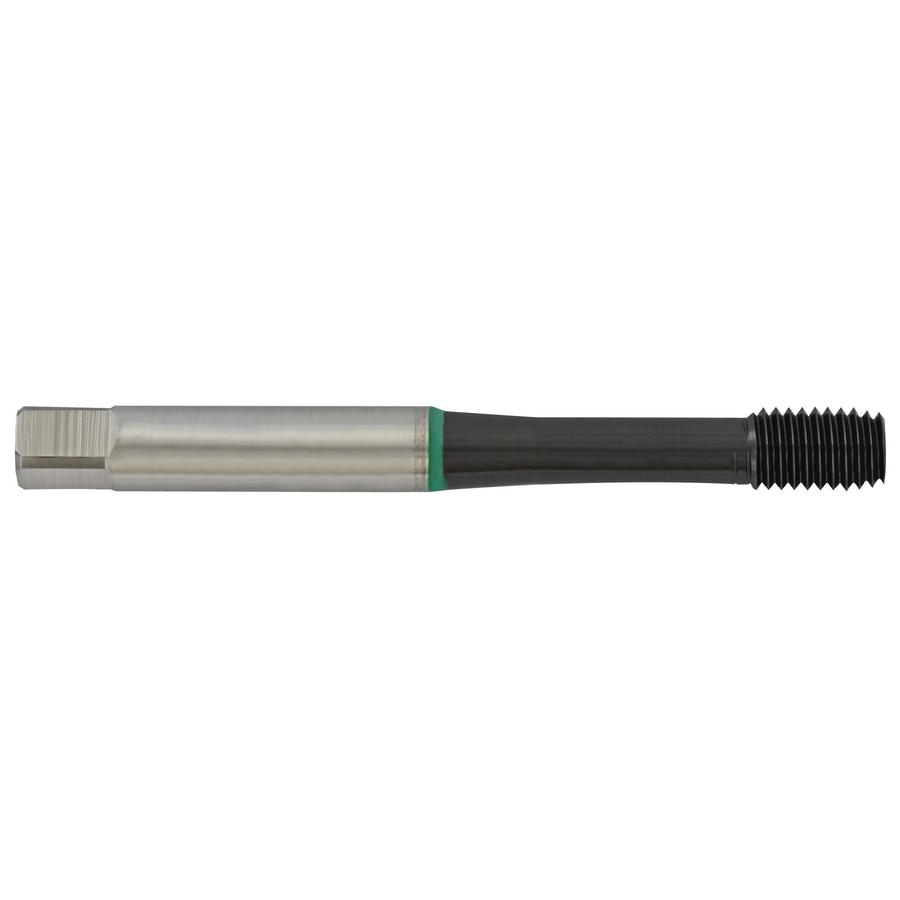

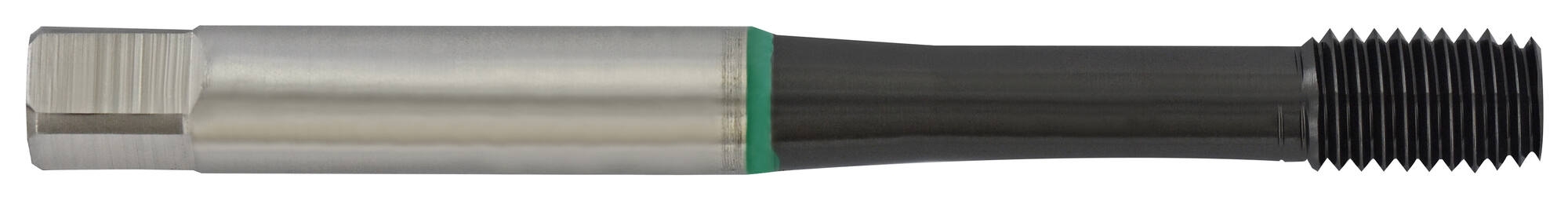

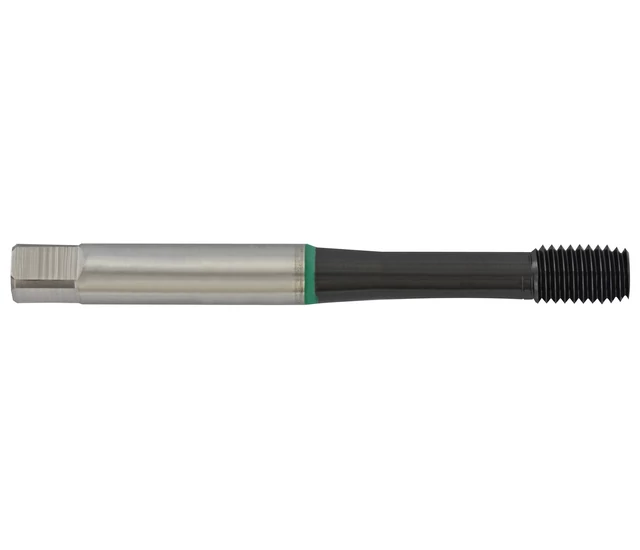

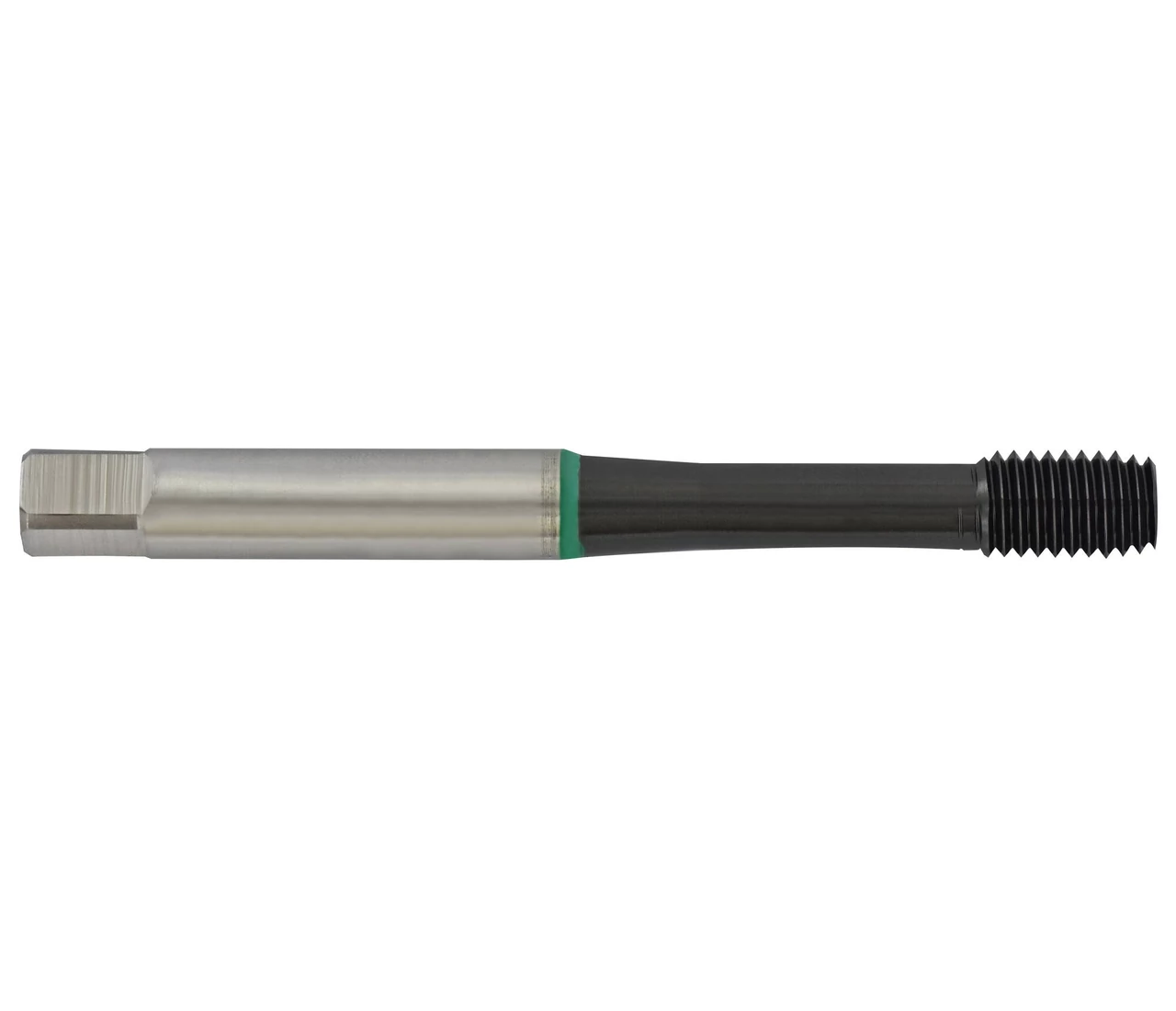

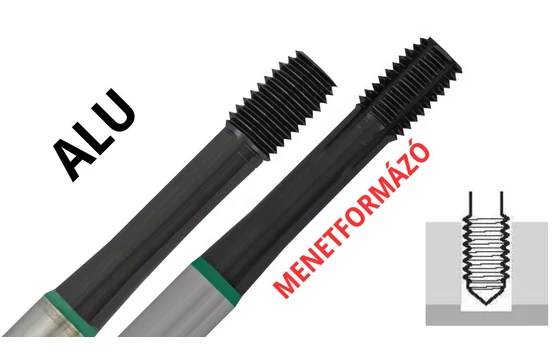

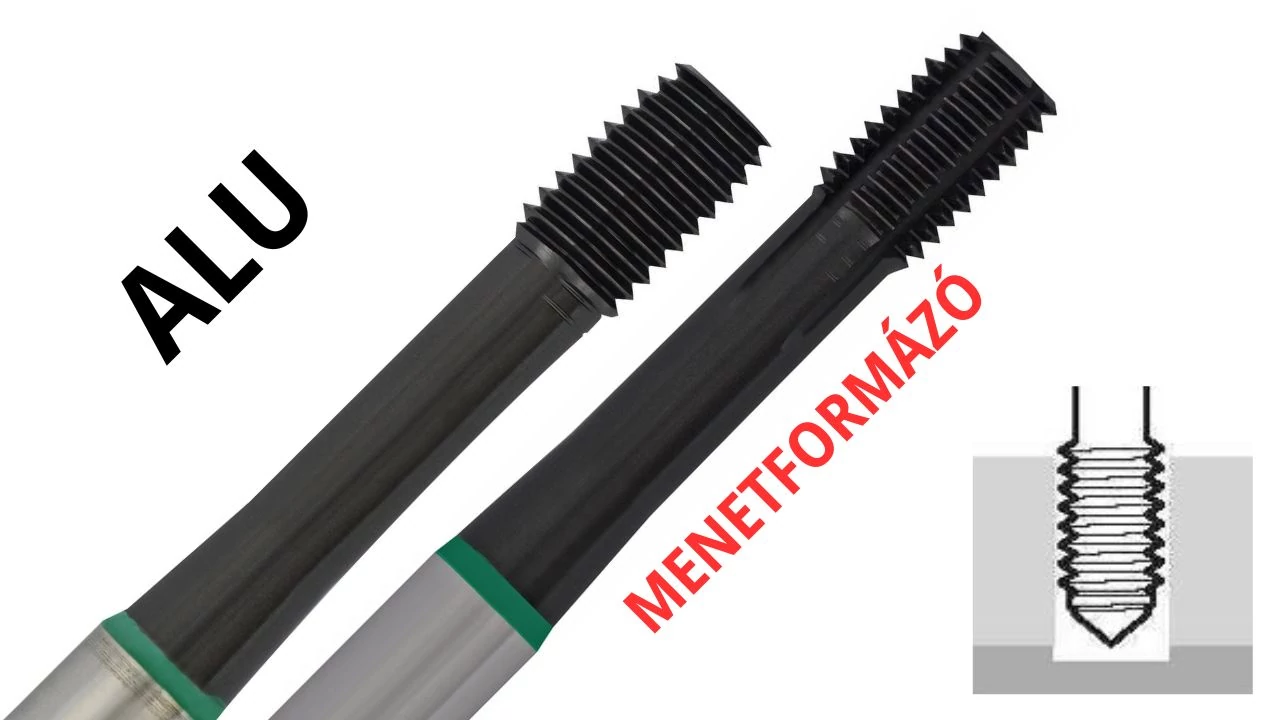

Menetformázó M-menet ALU – Alumíniumhoz és színesfémekhez
-
Kifejezetten puha és közepesen kemény alumínium ötvözetekhez, rézhez és rézötvözetekhez tervezett menetformázó. A CrN PLUS bevonat (1750 HV keménység, 0,5 súrlódási tényező) lehetővé teszi a magas vágósebességet és tükörfényes felületet a menetoldalakon, miközben teljesen kiküszöböli a hosszú, szálas alumíniumforgács okozta problémákat.
- .
-
- Gyártó: TIVOLY

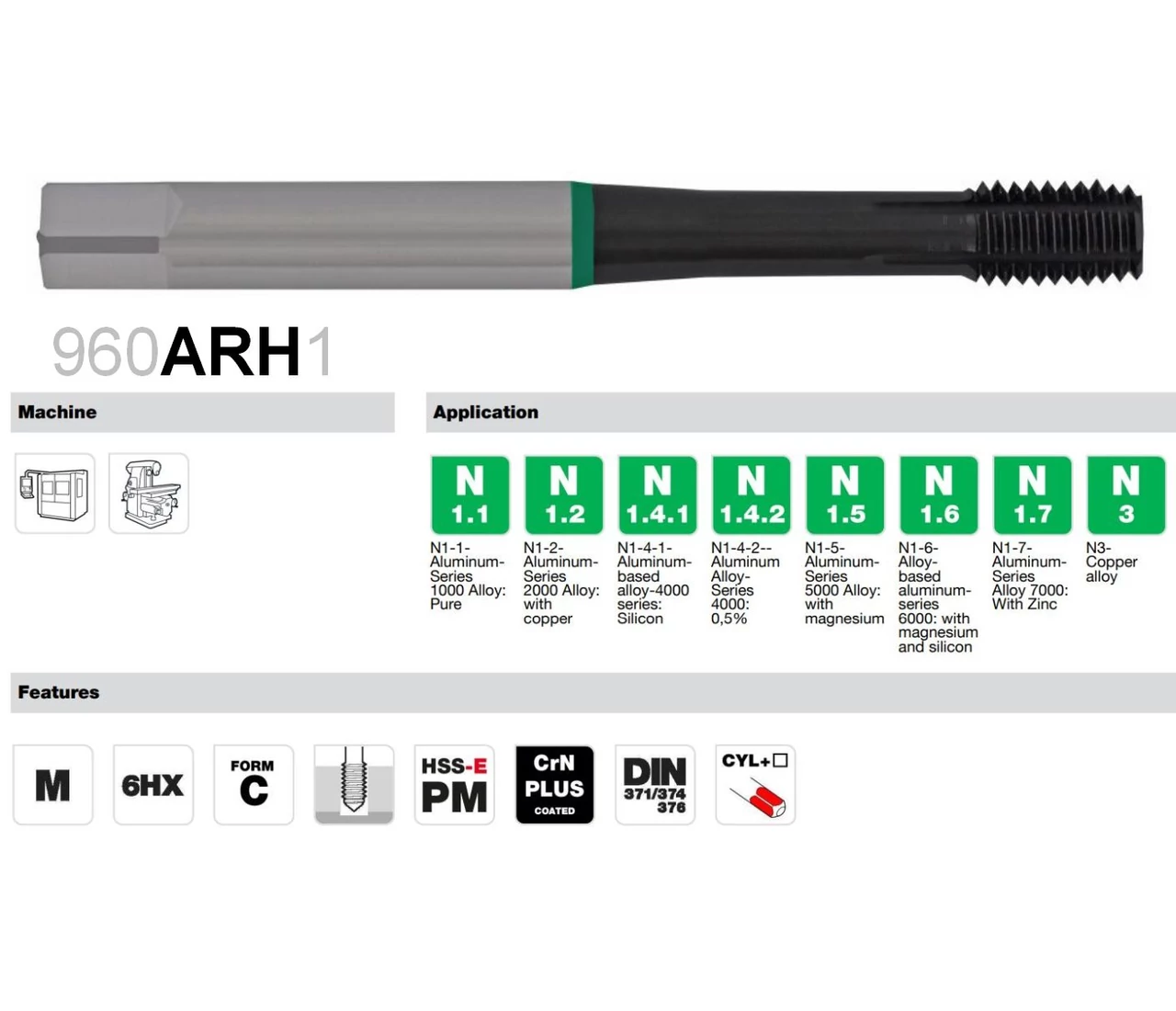

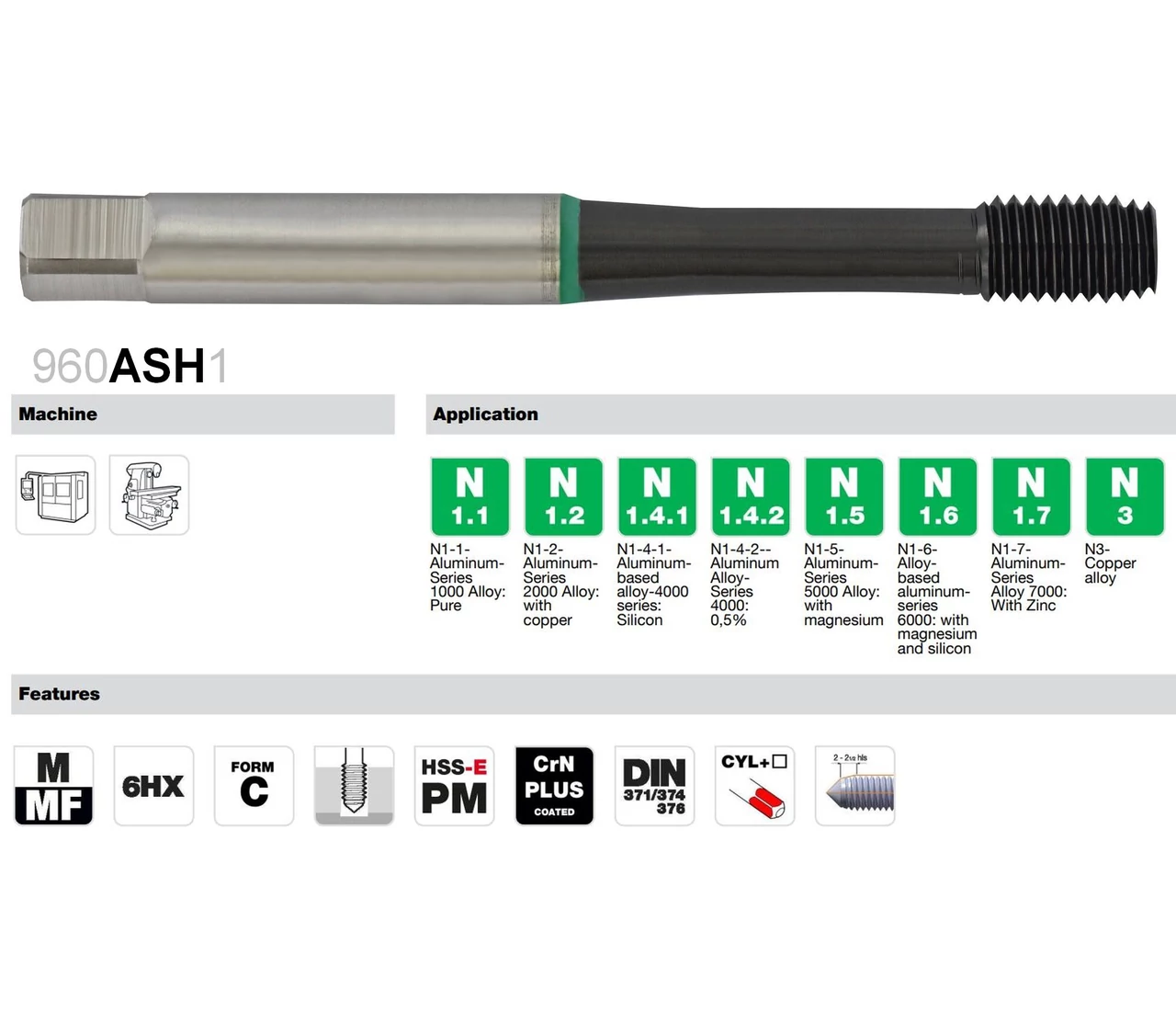

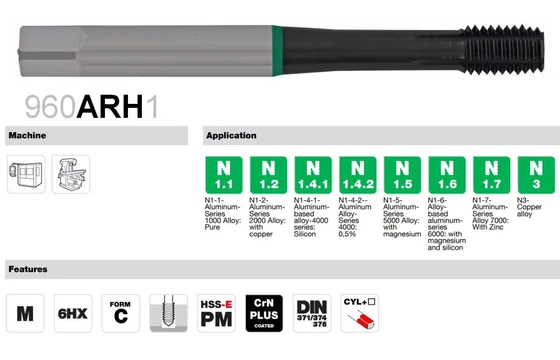

- Típuskód / cikkszám: ASH, ARH, AT9, 960ASH1, 960ARH1, 960AT91
-
Elérhetőség:
Lásd méretenként
-
| Menet: | Típus, szár, bevonat: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
M 2
|
HSSE bevonat nélkül
|
2 db raktáron
|
Ár:
22.682 Ft (17.860 Ft+ÁFA)
|
MAFORM20.46HX
|
|
M 2,5
|
HSSE bevonat nélkül
|
1 db raktáron
|
Ár:
20.945 Ft (16.492 Ft+ÁFA)
|
MAFORM2.50.456H
|
|
M 3
|
ASH, erősített, CrN+ bevonat
|
5 db raktáron
|
Ár:
13.706 Ft (10.792 Ft+ÁFA)
|
960ASH1 0300050
|
|
M 4
|
ASH, erősített, CrN+ bevonat
|
5 db raktáron
|
Ár:
13.899 Ft (10.944 Ft+ÁFA)
|
960ASH1 0400070
|
|
M 5
|
ASH, erősített, CrN+ bevonat
|
3 db raktáron
|
Ár:
13.899 Ft (10.944 Ft+ÁFA)
|
960ASH1 0500080
|
|
M 6
|
ASH, erősített, CrN+ bevonat
|
6 db raktáron
|
Ár:
14.768 Ft (11.628 Ft+ÁFA)
|
960ASH1 0600100
|
|
M 8
|
ASH, erősített, CrN+ bevonat
|
3 db raktáron
|
Ár:
19.014 Ft (14.972 Ft+ÁFA)
|
960ASH1 0800125
|
|
M 8x1
|
ASH, erősített, CrN+ bevonat
|
1 db raktáron
|
Ár:
21.234 Ft (16.720 Ft+ÁFA)
|
960ASH1 0800100
|
|
M10
|
ASH, erősített, CrN+ bevonat
|
2 db raktáron
|
Ár:
22.586 Ft (17.784 Ft+ÁFA)
|
960ASH1 1000150
|
|
M10
|
AT9*(kifutó), erősített, TiN bevonat
|
7 db raktáron
|
Ár:
19.111 Ft (15.048 Ft+ÁFA)
|
960AT91 1000150
|
|
M10x1
|
ASH, erősített, CrN+ bevonat
|
2-3 nap (általában)
|
Ár:
25.192 Ft (19.836 Ft+ÁFA)
|
960ASH1 1000100
|
|
M10x1
|
AT9*(kifutó), erősített, TiN bevonat
|
1 db raktáron
|
Eredeti ár:
|
960AT91 1000100
|
|
M12
|
ASH, áteső, CrN+ bevonat
|
1 db raktáron
|
Ár:
29.053 Ft (22.876 Ft+ÁFA)
|
960ASH1 1200175
|
|
M12
|
AT9*(kifutó), áteső, TiN bevonat
|
2 db raktáron
|
Ár:
24.516 Ft (19.304 Ft+ÁFA)
|
960AT91 1200175
|
|
M12x1,5
|
ASH, áteső, CrN+ bevonat
|
2-3 nap (általában)
|
Ár:
33.106 Ft (26.068 Ft+ÁFA)
|
960ASH1 1200150
|
|
M14
|
ASH, áteső, CrN+ bevonat
|
1 db raktáron
|
Ár:
38.511 Ft (30.324 Ft+ÁFA)
|
960ASH1 1400200
|
|
M14
|
AT9*(kifutó), áteső, TiN bevonat
|
1 db raktáron
|
Eredeti ár:
|
960AT91 1400200
|
|
M14x1,5
|
ASH, áteső, CrN+ bevonat
|
2-3 nap (általában)
|
Ár:
43.917 Ft (34.580 Ft+ÁFA)
|
960ASH1 1400150
|
|
M16
|
ASH, áteső, CrN+ bevonat
|
1 db raktáron
|
Ár:
42.662 Ft (33.592 Ft+ÁFA)
|
960ASH1 1600200
|
|
M16
|
AT9*(kifutó), áteső, TiN bevonat
|
2 db raktáron
|
Eredeti ár:
|
960AT91 1600200
|
Menetformázó M-menet ALU – Alumíniumhoz és színesfémekhez

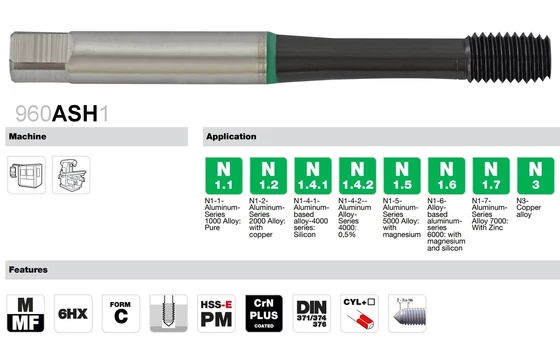

Műszaki adatlap - 960ASH kenőhorony nélkül
Forgácsolási adatok.

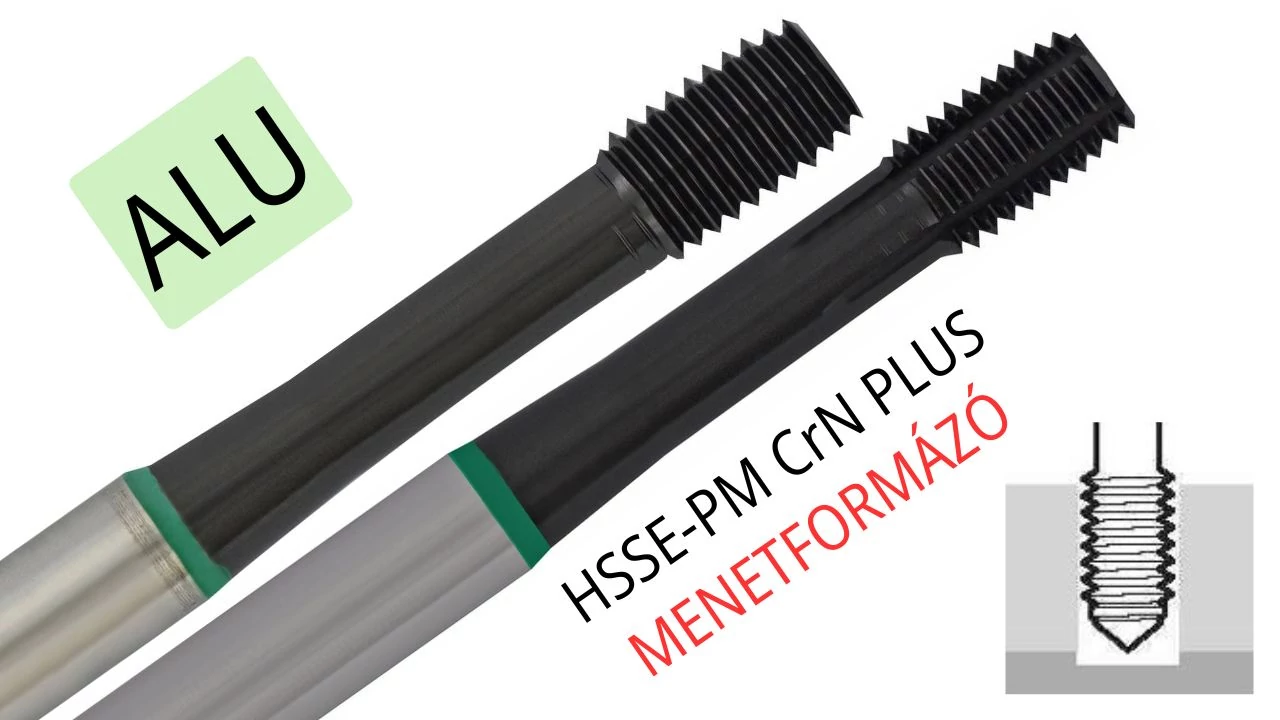

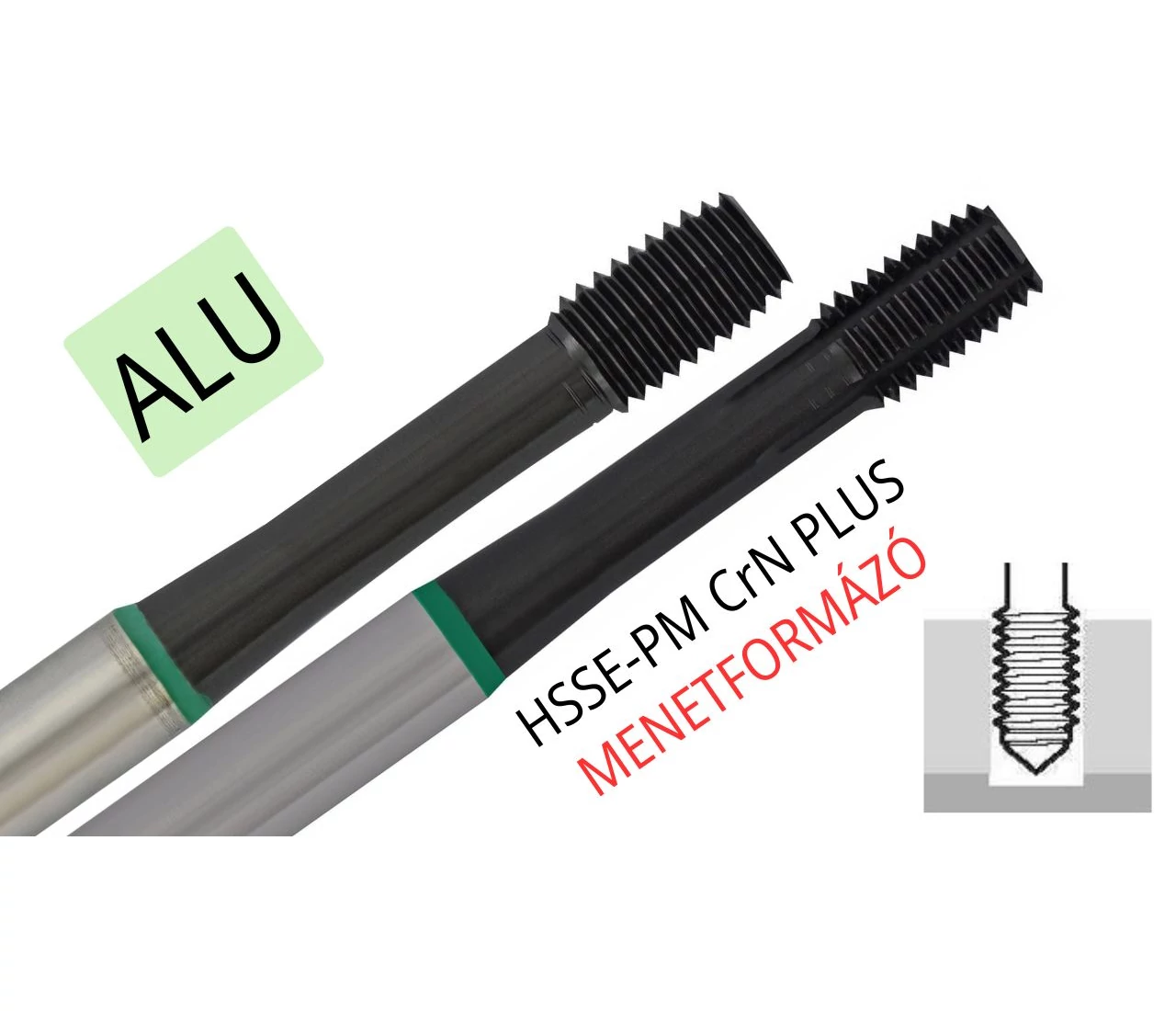

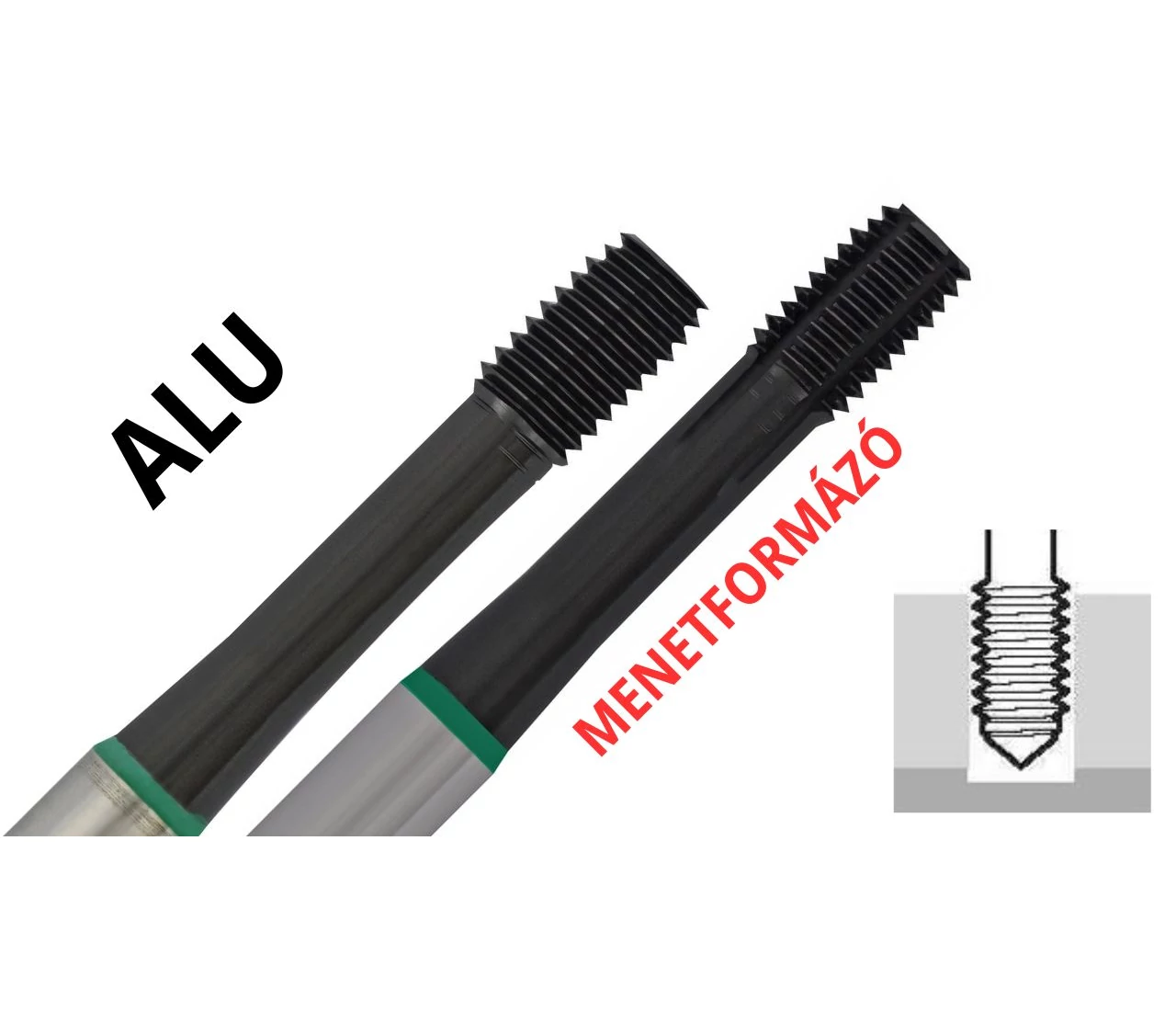

Alumínium menetformázás – Gyorsaság és precizitás
Az alumínium megmunkálásakor a legnagyobb kihívást az anyag kenődése és a forgácselvezetés jelenti. A Tivoly ALU menetformázó (HSSE-PM alapanyag, CrN PLUS bevonat) ezt kiküszöböli: a polírozott felület és a kenőhornyok megakadályozzák, hogy az anyag a szerszámhoz tapadjon.
Előnyök színesfémek megmunkálásakor:
- Tükrös menetfelület: a menetprofil felülete tömörített és sima lesz.
- Nagy termelékenység: akár kétszeres vágósebesség a menetfúráshoz képest.
- Kenőhornyos kialakítás: hosszú meneteknél biztosítja a hűtőfolyadék eljutását a legmélyebb pontokra is. Kérd ajánlatunkat!
A szerszám jellemzői
- HSSE-PM porkohászati gyorsacél
- CrN PLUS kopásálló bevonat: 1750 HV keménység, 0,5 súrlódási tényező, 700°C-ig hőálló
- Méretek: DIN 371, DIN 374, DIN 376 szabvány szerint
- Bevezetőkúp: C forma (2-2,5 menetemelkedés), átmenő és zsákfurathoz egyaránt alkalmas
- Menetformázó tűrés: 6HX (normál) – 6H tűrésű menetekhez
Előfúrás
Fontos! Ügyeljünk a helyes előfúrási méretre és a folyamatos kenésre.
| Menetméret | Előfúró átmérő (Formázáshoz!) |
|---|---|
| M3 | 2,8 mm |
| M4 | 3,7 mm |
| M5 | 4,65 mm |
| M6 | 5,6 mm |
| M8 | 7,4 mm |
| M8x1 | 7,5 mm |
| M10 | 9,3 mm |
| M10x1 | 9,5 mm |
| M12 | 11,2 mm |
| M12x1,5 | 11,3 mm |
| M14 | 13 mm |
| M14x1,5 | 13,3 mm |
| M16 | 15 mm |
Célszerű süllyesztést tenni a furat elejére és végére, hogy elkerüljük az anyag felgyüremlését.
Gyakori Kérdések
Alu öntvényekhez is használható?
Igen, a hivatalos adatlap az 1000–7000-es alumíniumsorozatokat és a rézötvözeteket sorolja fel alkalmazási területként, amennyiben a szilíciumtartalom nem haladja meg a 10-12%-ot. Magasabb szilíciumtartalmú, rideg öntvényekhez inkább a menetfúrást javasoljuk.
Szükséges-e bevonat az alumíniumhoz?
Alumíniumhoz gyakran a fényes (bevonat nélküli), de polírozott kivitel a legjobb, hogy elkerüljük a feltapadást, de az itt alkalmazott speciális CrN Plus tapadásgátló bevonat kifejezetten előnyös extrém igénybevételre .
Mekkora nyomatékkal kell számolni?
A menetformázás nyomatéka magasabb, akár kétszerese is lehet a menetfúrásénak. A nyomaték 2xD-nél hosszabb menetek formázásánál jelentős lehet. A formázás nyomatéka viszont állandó, szemben a menetfúráséval, ahol a nyomaték a szerszámkopással növekszik.
Mekkora formázási sebességet javasoltok?
Az optimális sebességet alkalmazásonként kell beállítani, ajánlást a forgácsolási adatok pdf-ben találsz. Általános irányérték, hogy a formázás sebessége 50%-kal magasabb lehet a menetfúrásénál.
Alumíniumnál is szükséges a kenés?
A súrlódás miatt nagy hő keletkezik, ezért fontos a szerszám felületének jó kenése. Általában a nagy nyomást elviselő olajok ajánlottak. Fontos, hogy a kenőanyag adagolása folyamatos legyen, mert száraz érintkezés esetén az anyag hamar feltapad a szerszámra.
