| Méret: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|
12x12 L80 - SMDBS1
|
2-4 hét (általában)
|
312.146 Ft (245.784 Ft + ÁFA)
|
C-SMDBS1
|
|
|
12x12 L153 - SMDB1 CNC
|
2-4 hét (általában)
|
363.992 Ft (286.608 Ft + ÁFA)
|
C-SMDB1
|
|
|
16x16 L100 -SMDBS2
|
2-4 hét (általában)
|
325.054 Ft (255.948 Ft + ÁFA)
|
C-SMDBS2
|
|
|
16x16 L153 - SMDB2 CNC
|
2-4 hét (általában)
|
377.114 Ft (296.940 Ft + ÁFA)
|
C-SMDB2
|
|
|
20x20 L125 - SMDBS3
|
2-4 hét (általában)
|
338.069 Ft (266.196 Ft + ÁFA)
|
C-SMDBS3
|
|
|
20x20 L153 - SMDB3 CNC
|
2-4 hét (általában)
|
390.022 Ft (307.104 Ft + ÁFA)
|
C-SMDB3
|
|
|
20x20 mm - DB4 CNC
|
2-4 hét (általában)
|
593.674 Ft (467.460 Ft + ÁFA)
|
C-DB4
|
|
|
25x25 mm - DB3 CNC
|
2-4 hét (általában)
|
593.674 Ft (467.460 Ft + ÁFA)
|
C-DB3
|
|
|
D12 L80 hengeres - SMDBR1
|
2-4 hét (általában)
|
249.738 Ft (196.644 Ft + ÁFA)
|
C-SMDBR1
|
|
|
D16 L100 hengeres - SMDBR2
|
2-4 hét (általában)
|
257.419 Ft (202.692 Ft + ÁFA)
|
C-SMDBR2
|
|
|
D20 L125 hengeres - SMDBR3
|
2-4 hét (általában)
|
260.086 Ft (204.792 Ft + ÁFA)
|
C-SMDBR3
|
|
|
Tartalék betét - SMDB
|
2-4 hét (általában)
|
195.011 Ft (153.552 Ft + ÁFA)
|
C-SMDB-04E
|
|
|
Tartalék betét DB
|
2-4 hét (általában)
|
224.775 Ft (176.988 Ft + ÁFA)
|
C-DB1-04E
|

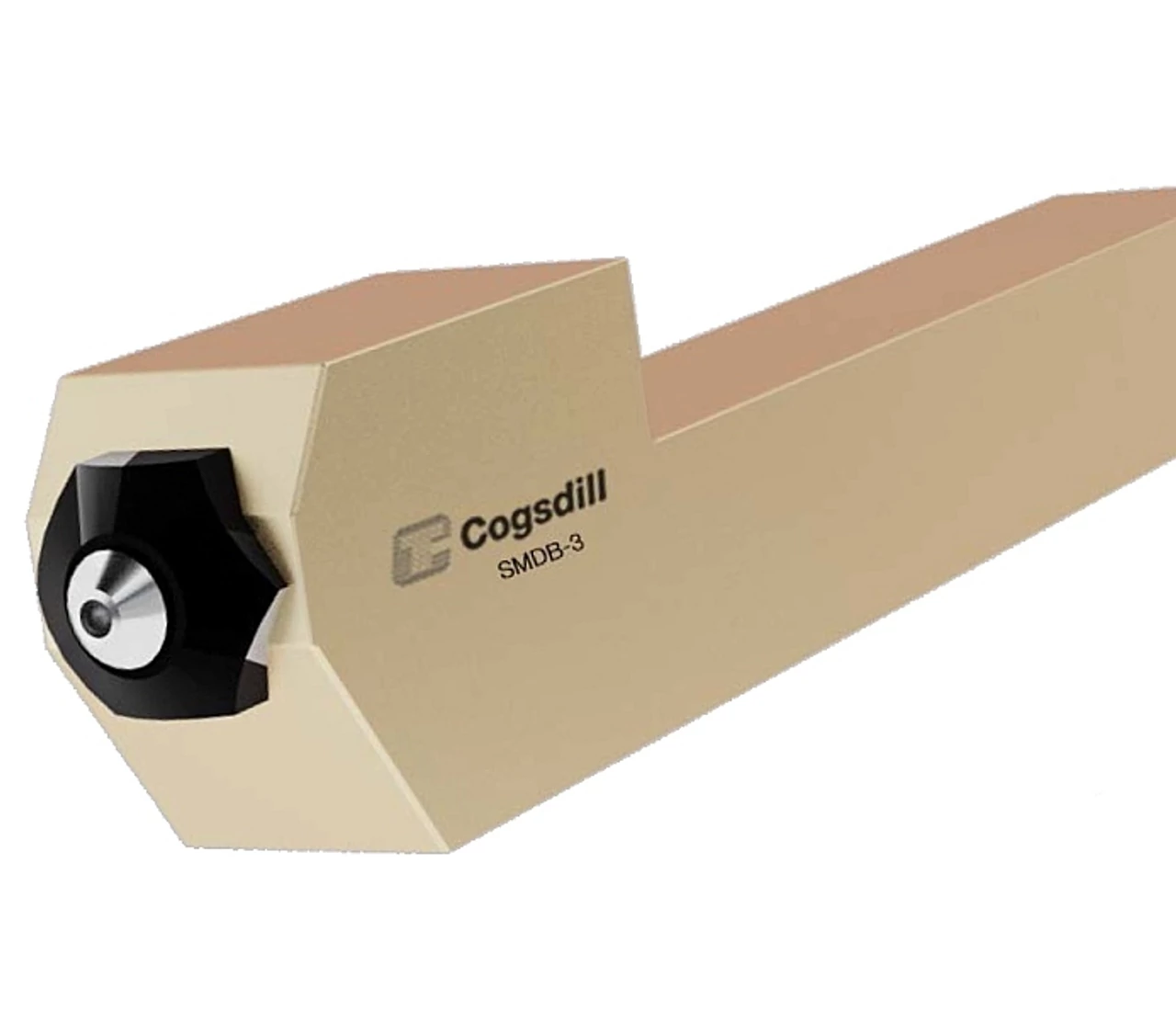

Gyémánt felületsimító -SMDB
A gyémánt felületsimító (vasaló) szerszám kitűnő felületminőséget készít külső átmérőkön, oldalfelületeken, vagy furatokban. Az esztergáláshoz hasonló műveletben a szerszám végighalad a felületen és a rúgó által a felülethez szorított gyémánt betét forgács nélküli alakítással elsimítja a felületi egyenetlenségeket. Megszakított felületeken (hosszanti hornyok, keresztfuratok) is használható.
SMDB - négyzetes szár, betét a szár felső síkjában (CNC esztergagépre)
SMDBS - négyzetes szár, betét középen
SMDBR - hengeres szár, betét középen (automata esztergára)
DB - különleges méretek (lásd a katalógust)
Az SMDB szerszám beállítása az optimális nyomóerőre nagyon egyszerű, a polírozott gyémánt betét könnyen cserélhető.
A gyémánt felületsimítás technológiája
A felületsimító szerszám használata:
Első használat előtt feszítsük elő a gyémántbetétet támasztó rugót az állítócsavar 1-2 fordulatával. Ez megfelel egy 500 MPa szilárdságú acélnak, keményebb anyagokhoz növelni, lágyabbakhoz csökkenteni kell.
Fogjuk be a gyémánt szerszámot az esztergagép késtartójába, állítsuk középre, merőlegesen a munkadarab felületére. A felület megérintése után vegyünk 0,05-0,08 mm fogást, melynek hatására a gyémánt betét benyomódik a szerszámtestbe és a rugóerő a munkadarabhoz szorítja. Ezután a hosszelőtolással végigsimítjuk a felületet. A kerületi sebesség maximum 250 m/min, az előtolás 0,07-0,1 mm/fordulat legyen.
A gyémántbetét rádiusza lehetővé teszi, hogy kívülről közelítsük meg a munkadarabot, vgy megszakított felületen is dolgozzunk. Ilyenkor a fogásvétel értékét semmiképp nem szabad túllépni, mert károsulhat a gyémánt, és a nagyobb fogásvétel egyébként sem ad jobb felületet.
Tudnunk kell, hogy a gyémánt felületsimító nem olyan termelékeny, mint a többgörgős szerszámok, mert az előtolás kicsi és előfordul, hogy a kívánt felületminőséget csak több menetben lehet elérni.
Méretek:
Kapcsolódó termék
Gyémánt furatsimító - RDB
Felületminőség javító szerszám, elsősorban esztergagépre. Kitűnő felületminőséget készít furatokban. Az esztergáláshoz hasonló műveletben a szerszám végighalad a felületen és elsimítja a felületi egyenetlenségeket.
Univerzális gyémánt felületsimító -UDBT
180°-ban állítható hegyű felületminőség javító szerszám esztergagépre, vagy megmunkáló központra. Kisebb sorozatoknál ideális megoldás. Az esztergáláshoz hasonló műveletben kitűnő felületminőséget ad (Ra = 0,1-0,5 µm) külső paláston, oldalfelületen, vagy furatban.
