Univerzális gyémánt felületsimító -UDBT

Gyártó: COGSDILL

180°-ban állítható hegyű felületminőség javító szerszám esztergagépre, vagy megmunkáló központra. Kisebb sorozatoknál ideális megoldás. Az esztergáláshoz hasonló műveletben kitűnő felületminőséget ad (Ra = 0,1-0,5 µm) külső paláston, oldalfelületen, vagy furatban.

 ►  Termékinfó, katalógus,...     .
Értékeld a terméket!
Méret: Elérhetőség: Egységár: Cikkszám: Kosárba
12x12 mm univerzális gyémánt felületsimító szerszám
1 db raktáron
634.000 Ft + ÁFA ( 805.180 Ft )
C-UDBTM-S-12

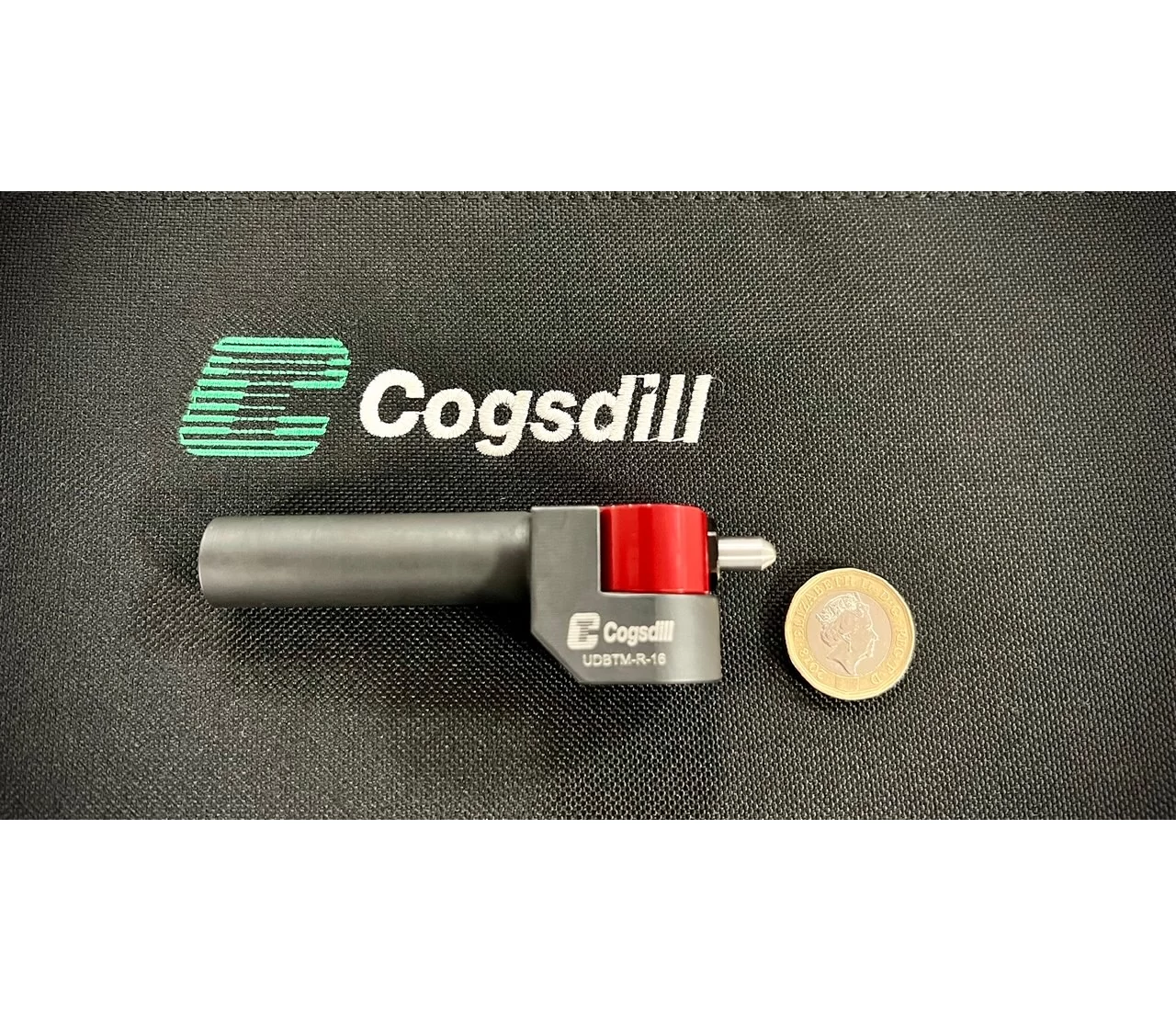

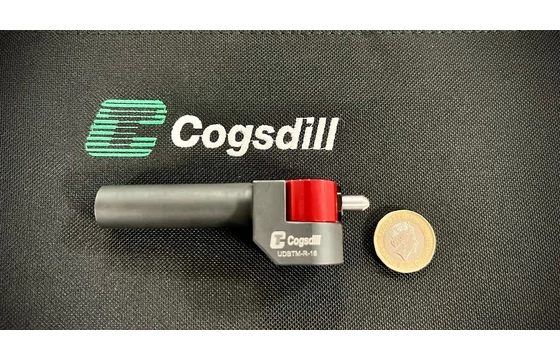

16 mm kerek szárú univerzális gyémánt felületsimító szerszám
2-4 hét (általában)
652.000 Ft + ÁFA ( 828.040 Ft )
C-UDBTM-R-16
25x25 mm univerzális gyémánt felületsimító szerszám
1 db raktáron
603.600 Ft + ÁFA ( 766.572 Ft )
C-UDBT-S-25
Capto C5 univerzális gyémánt felületsimító szerszám
2-4 hét (általában)
872.400 Ft + ÁFA ( 1.107.948 Ft )
C-UDBT-C5
Capto C6 univerzális gyémánt felületsimító szerszám
2-4 hét (általában)
872.400 Ft + ÁFA ( 1.107.948 Ft )
C-UDBT-C6
Tartalék betét - UDBT R2
2-4 hét (általában)
257.600 Ft + ÁFA ( 327.152 Ft )
C-UDBT-04E-R2

Termékinfó:

Univerzális gyémánt felületsimító -UDBT

.

180°-ban állítható hegyű felületminőség javító szerszám esztergagépre, vagy megmunkáló központra.
Kisebb sorozatoknál ideális megoldás egyedi szerszám helyett.

A gyémánt felületsimító szerszám kitűnő felületminőséget ad (Ra = 0,1-0,5 µm) külső hengeres és kúpos paláston, oldalfelületen, vagy furatban.
Az esztergáláshoz hasonló műveletben a szerszám végighalad a felületen és a rúgó által a felülethez szorított gyémánt betét forgács nélküli alakítással elsimítja a felületi egyenetlenségeket.

Katalógus

Technológia

 VIDEÓ


Gyémánt felületsimító szerszám

Az UDBT univerzális gyémánt felületsimító szerszám hegye 180°-ban állítható, ezért kisebb sorozatoknál ideális megoldás egyedi szerszám helyett.

Az UDBT szerszám beállítása az optimális nyomóerőre nagyon egyszerű, a polírozott gyémánt betét könnyen cserélhető.

A gyémánt felületsimító (vasaló) szerszám kitűnő felületminőséget készít külső átmérőkön, kúpos és oldalfelületeken, vagy furatokban. Az esztergáláshoz hasonló műveletben a szerszám végighalad a felületen és a rúgó által a felülethez szorított gyémánt betét forgács nélküli alakítással elsimítja a felületi egyenetlenségeket. Megszakított felületeken (hosszanti hornyok, keresztfuratok) is használható.

Elérhető felületminőség acélnál Ra = 0,1-0,3 µm öntöttvasnál Ra = 0,3-0,5 µm

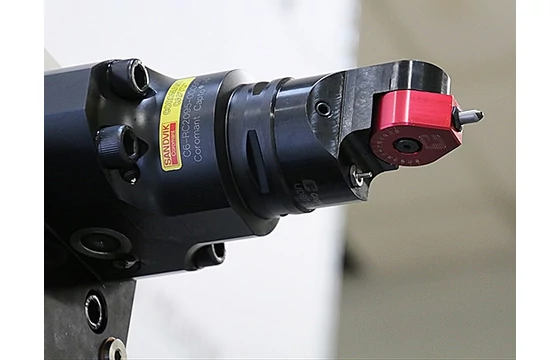

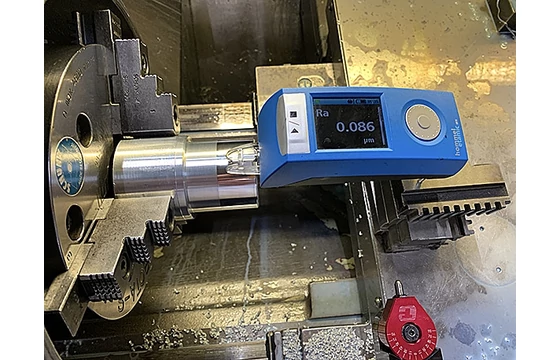

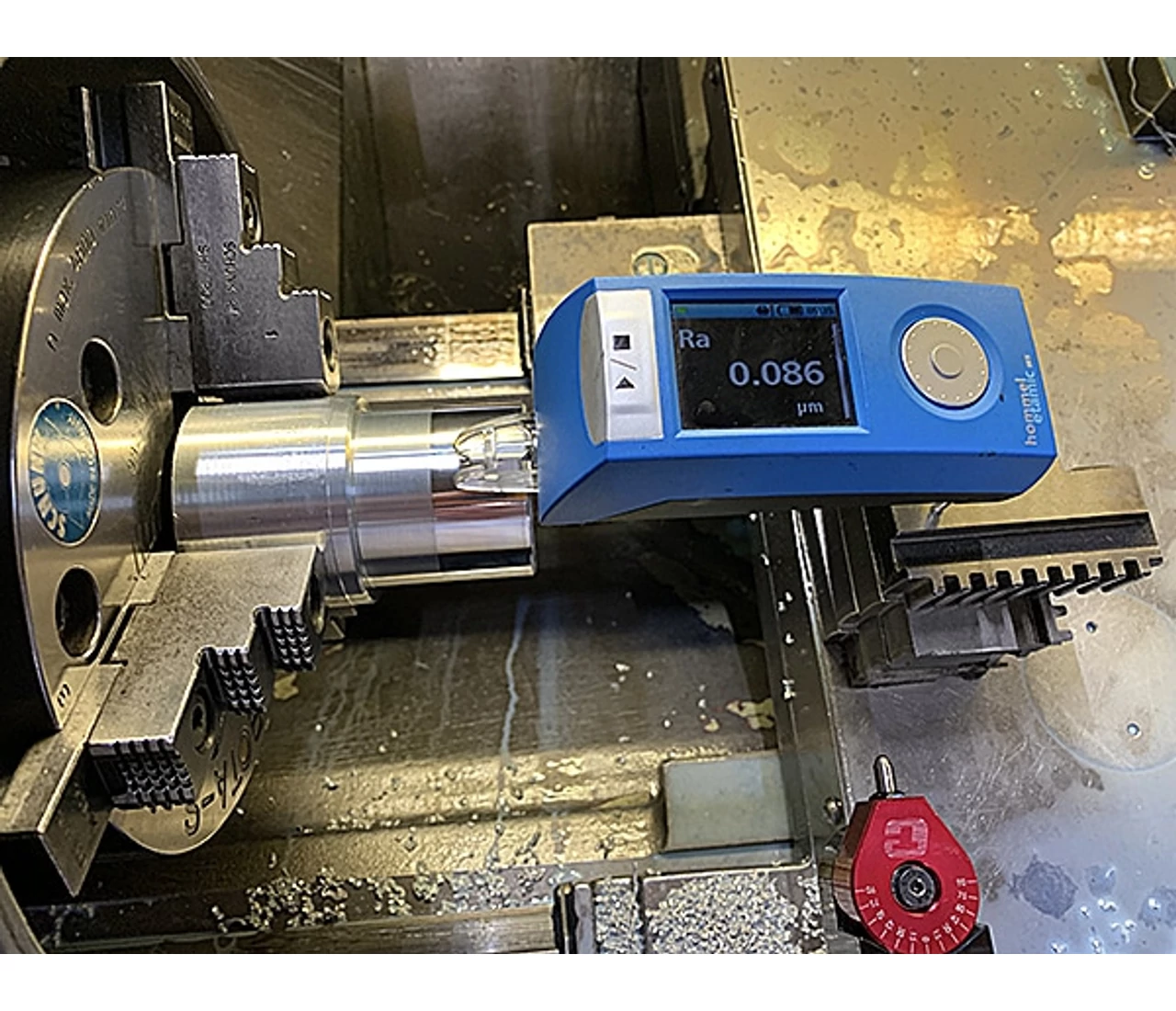

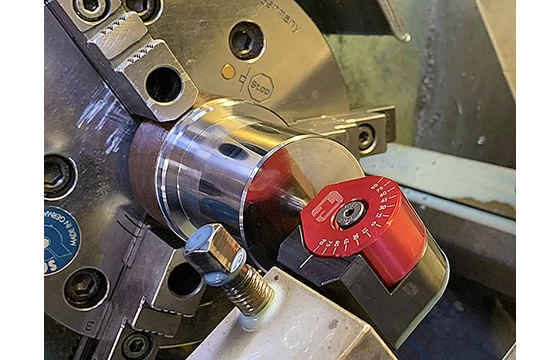

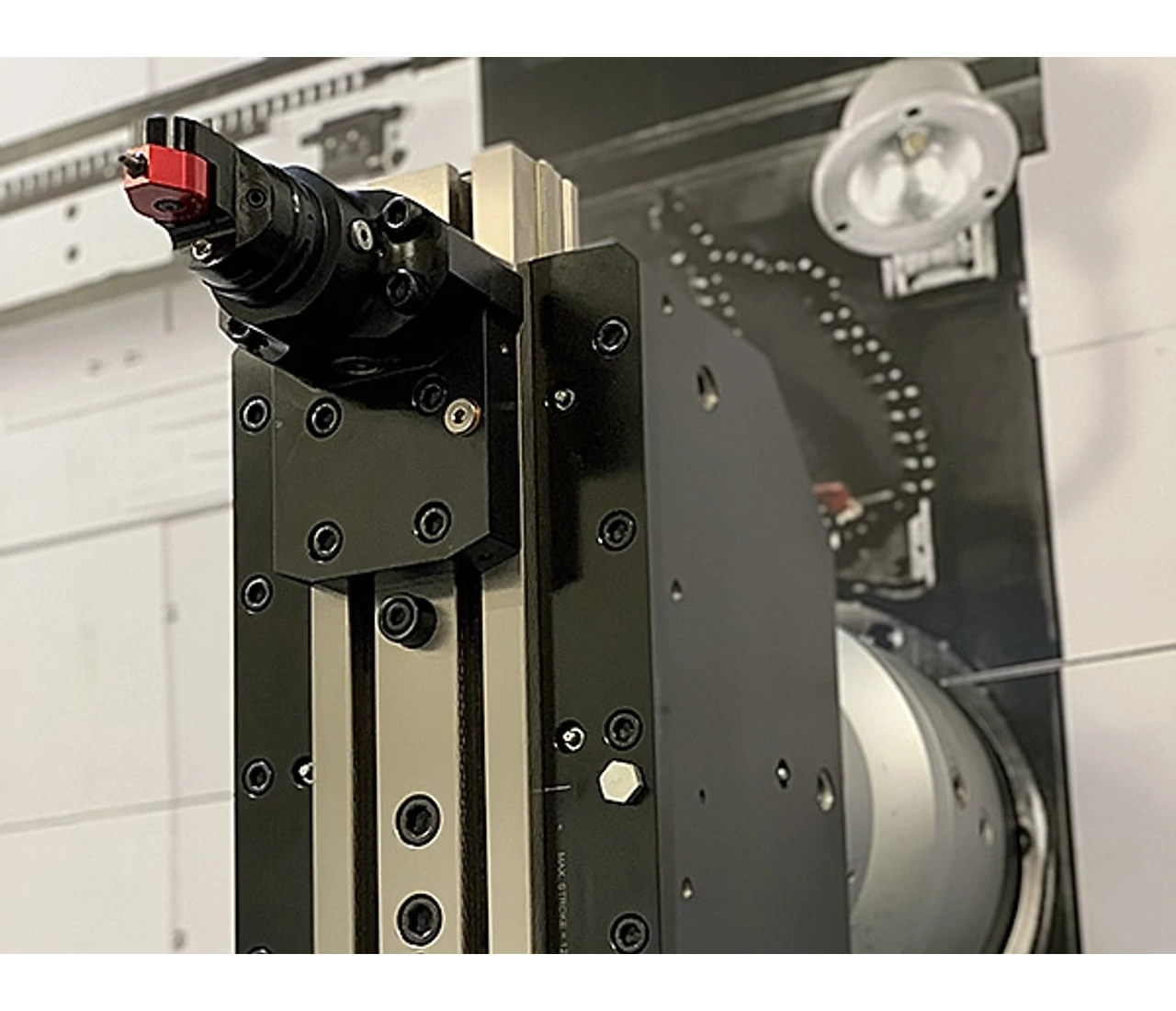

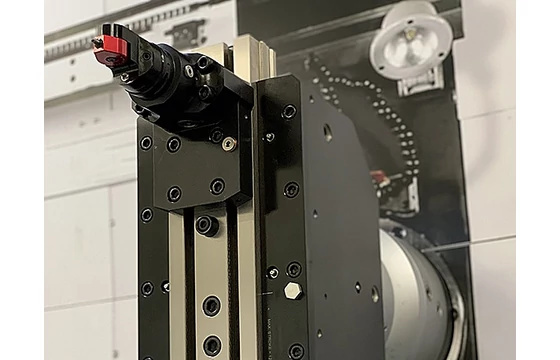

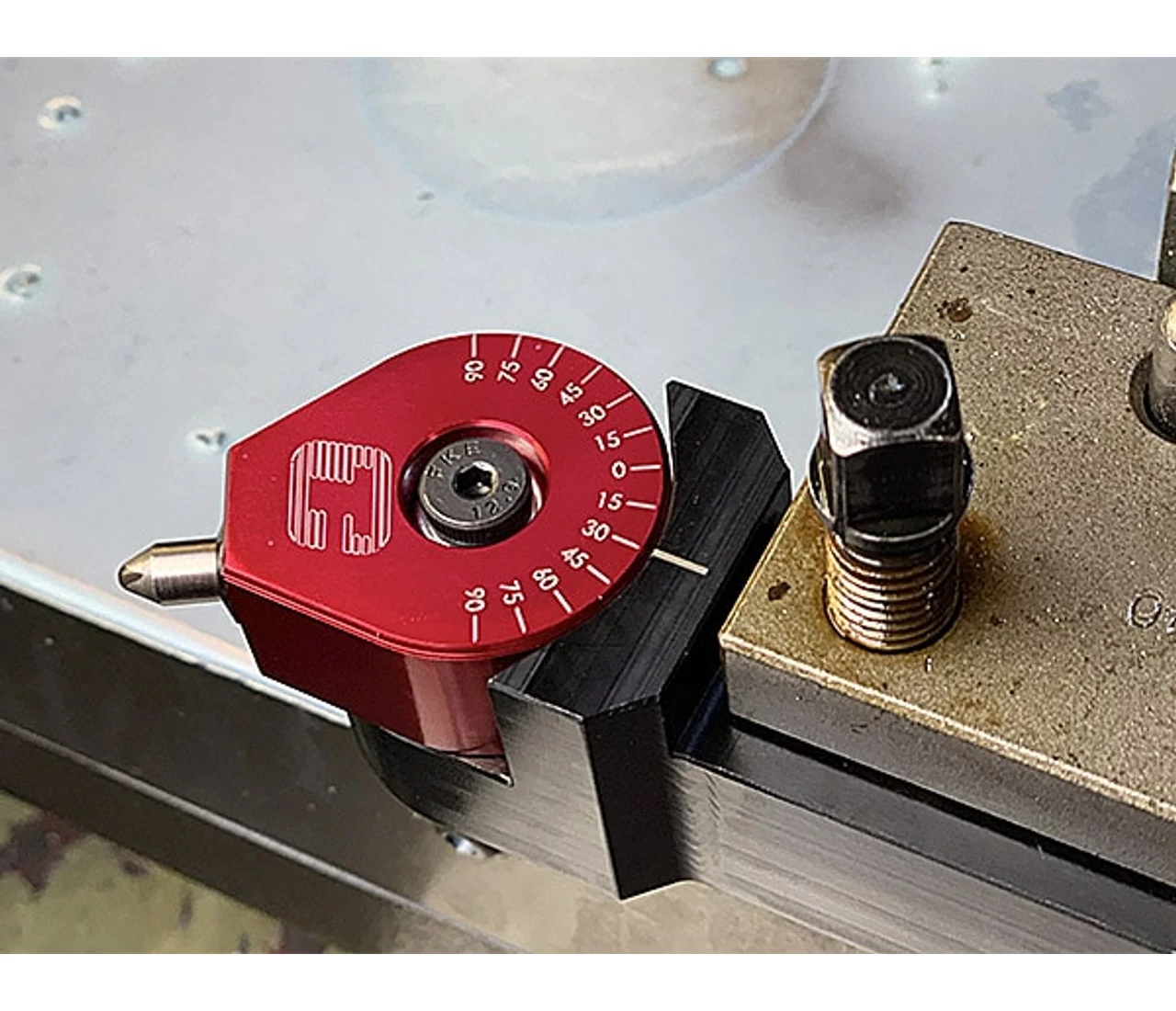

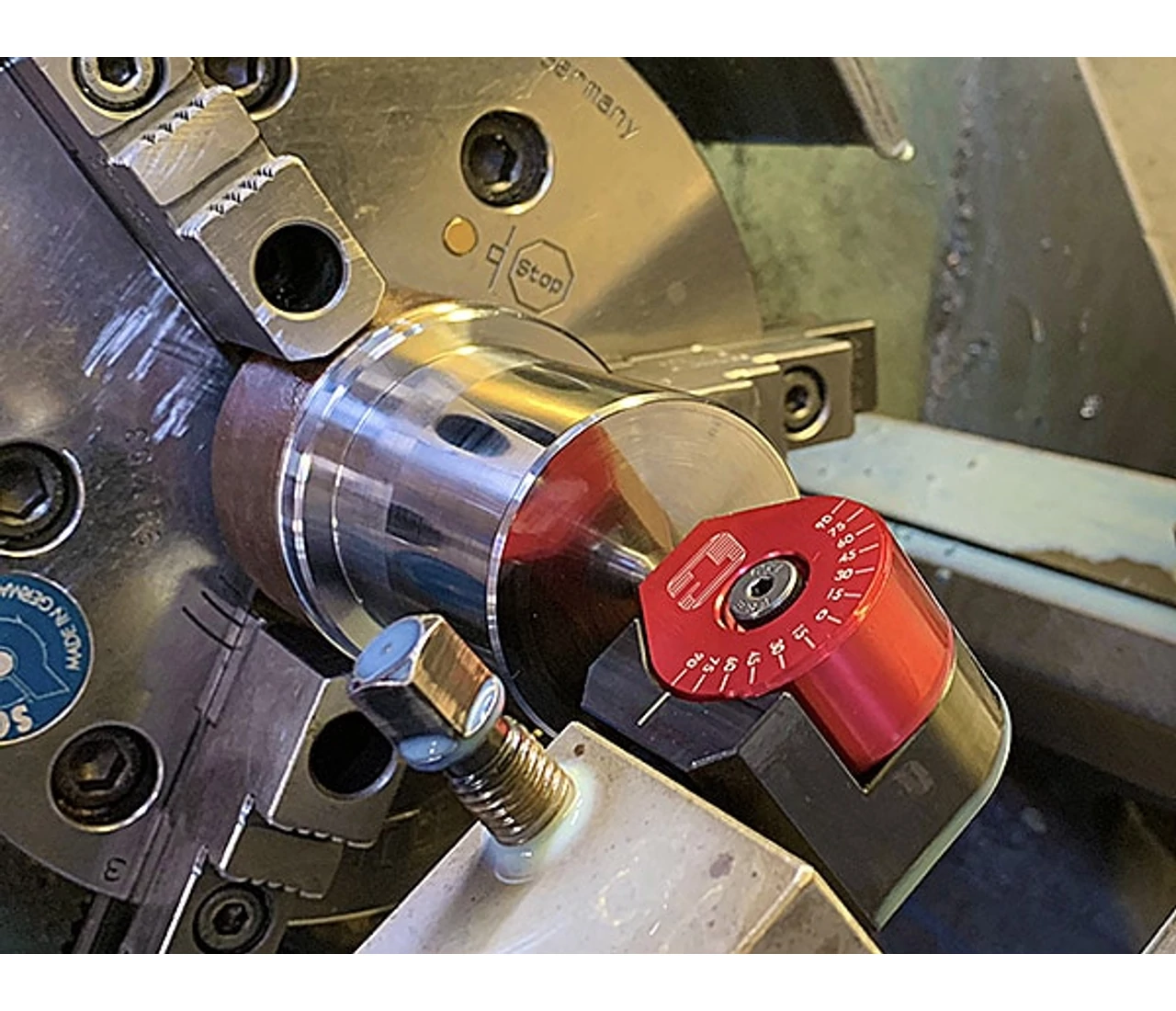

Gyémánt felületsimítás homlokfelületen   Gyémánt felületsimítás eredménye   Gyémánt felületsimító szerszámtartóban


A gyémánt felületsimítás technológiája

Katalógus

Használati útmutató

Felületsimítás videó >> VIDEÓ


--

Az UDBT univerzális gyémánt felületsimító szerszám előnyei

  • Tükörsíma felület minden anyagminőségnél, a szénacéltól a szerszámacélig, az öntöttvastól a különleges ötvözetekig és a nemvas színesfémekig.
  • Nagy rugalmasságot kínál a külső palástfelületek, kúpok, homlokfelületek és nagy furatok megmunkálásánál az esztergálással elérhetetlen felületminőségek (acélnál Ra = 0,1-0,3 µm öntöttvasnál Ra = 0,3-0,5 µm) előállításához.
  • Különösen ideális kis sorozatok esetében, mert akár jobbos, akár balos elrendezésben használható és beállítható az ideális szögben kúpos felületekhez, vagy homlokmegmunkáláshoz, így nincs szükség több szerszám beszerzésére és használatára.
  • Az univerzális gyémánt felületsimító szerszám beállítása és kezelése viszonylag egyszerű, nincs szükség különös kezelői ismeretekre.

-

Az UDBT univerzális gyémánt szerszám használata

Gyémánt felületsimító szerszám

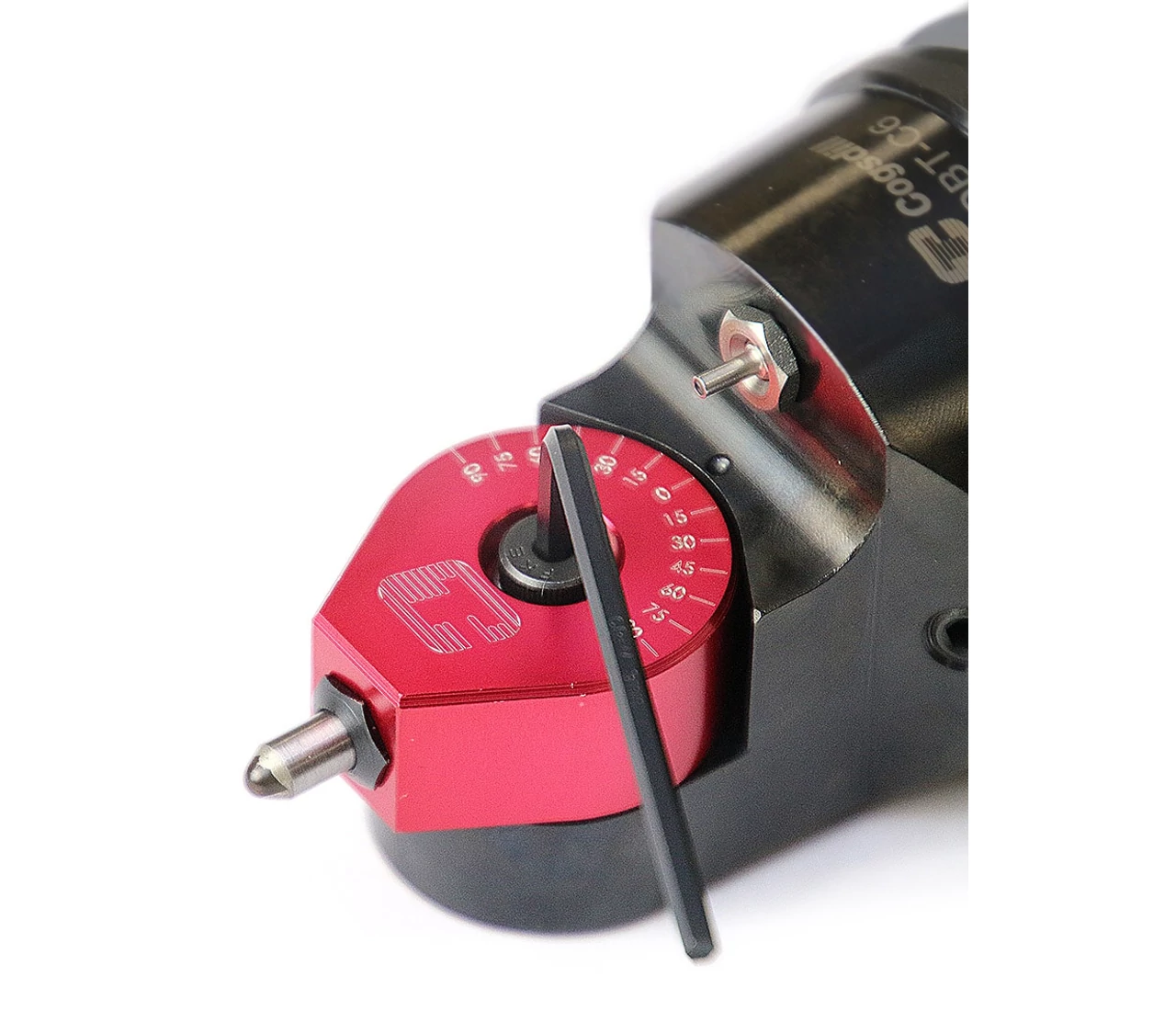

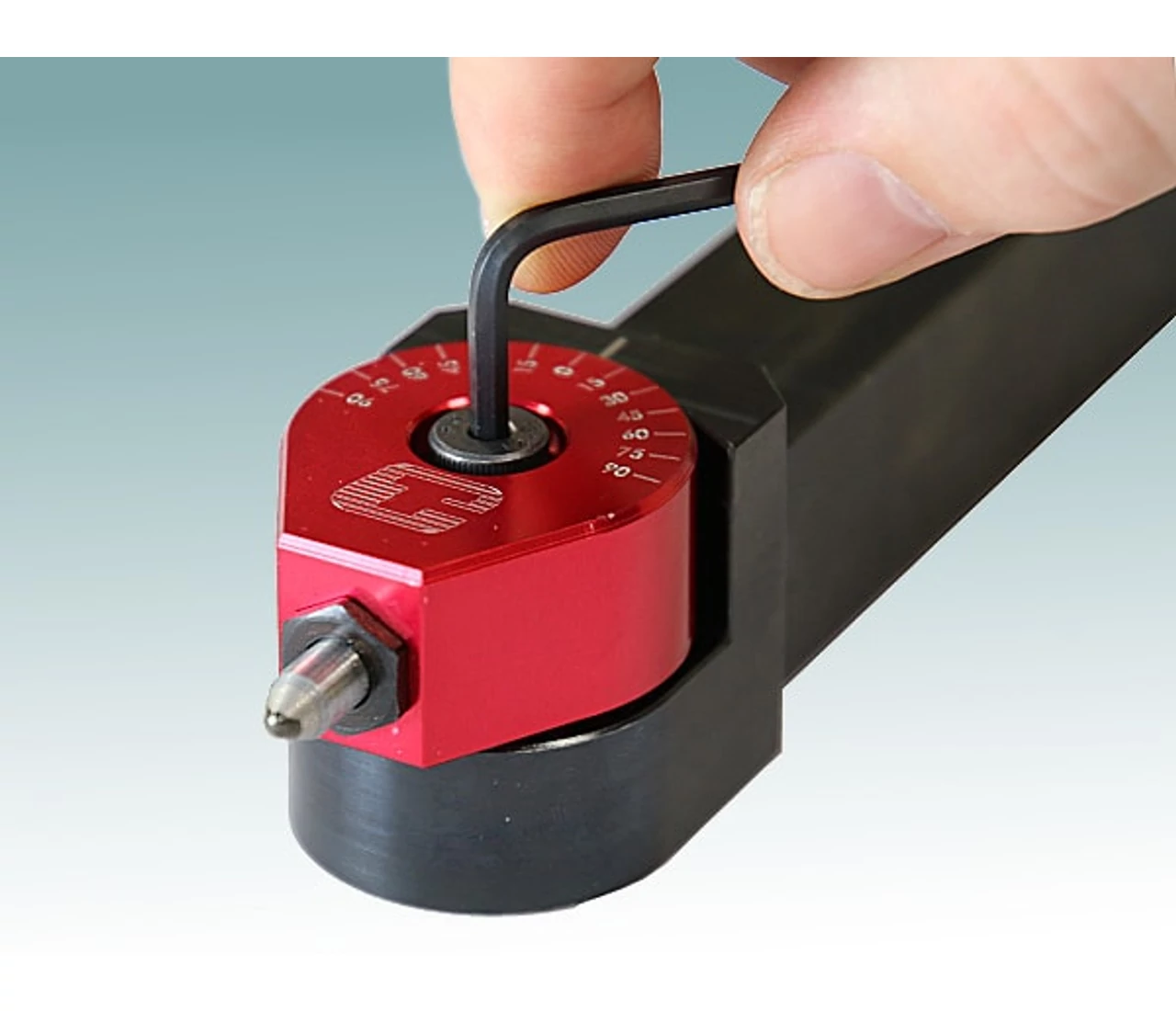

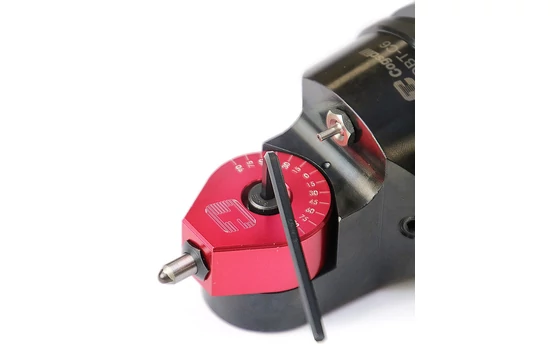

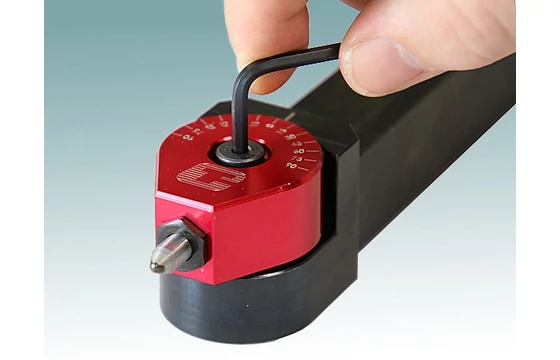

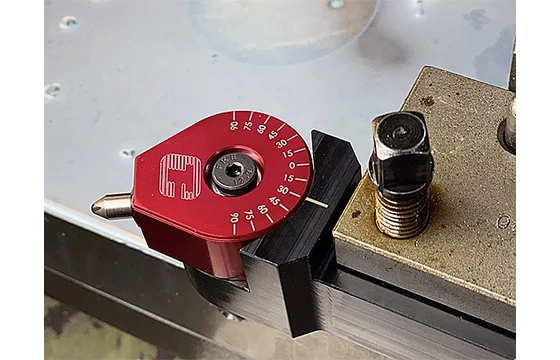

  1. Lazítsuk meg a piros tartófejet rögzítő csavart egy imbuszkulccsal.
  2. Forgassuk el a tartófejet a kívánt szögbe és húzzuk meg a csavart.
  3. Ezután tegyük be az UDBT szerszámot a gép szerszámtartójába, vagy szerszámtárába.
  4. A gyémánt csúcsot érintsük a munkadarabhoz a megmunkálandó felületen az alkatrész középvonalában.
  5. Ezután mozduljunk el a szerszámmal további 0,05-0,08 mm-rel a felület irányába, hogy a gyémánt betét benyomódjon a szerszámfejbe.
  6. Az előfeszített rúgó a gyémántot a szeszámhoz szorítja.
  7. A szerszámoz ezután végigvezetjük a megmunkálandó felületen az esztergáláshoz hasonló előtolással, hogy tükörsíma felületet érjünk el.
    A kerületi sebesség 60 ~ 230 m/min (kiinduló érték 150 m/min),
    az előtolás 0,02 ~ 0,15 mm/fordulat (kiinduló érték 0,10 mm/fordulat) legyen.
    Bőséges hűtő-kenő folyadék ajánlott.

Tudnunk kell, hogy a gyémánt felületsimító nem olyan termelékeny, mint a többgörgős szerszámok, mert az előtolás kicsi és előfordul, hogy a kívánt felületminőséget általában csak több menetben lehet elérni.

-

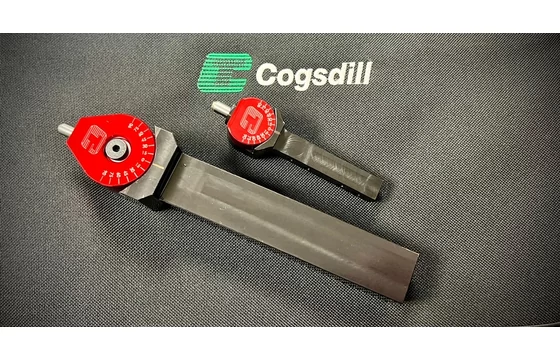

Választék

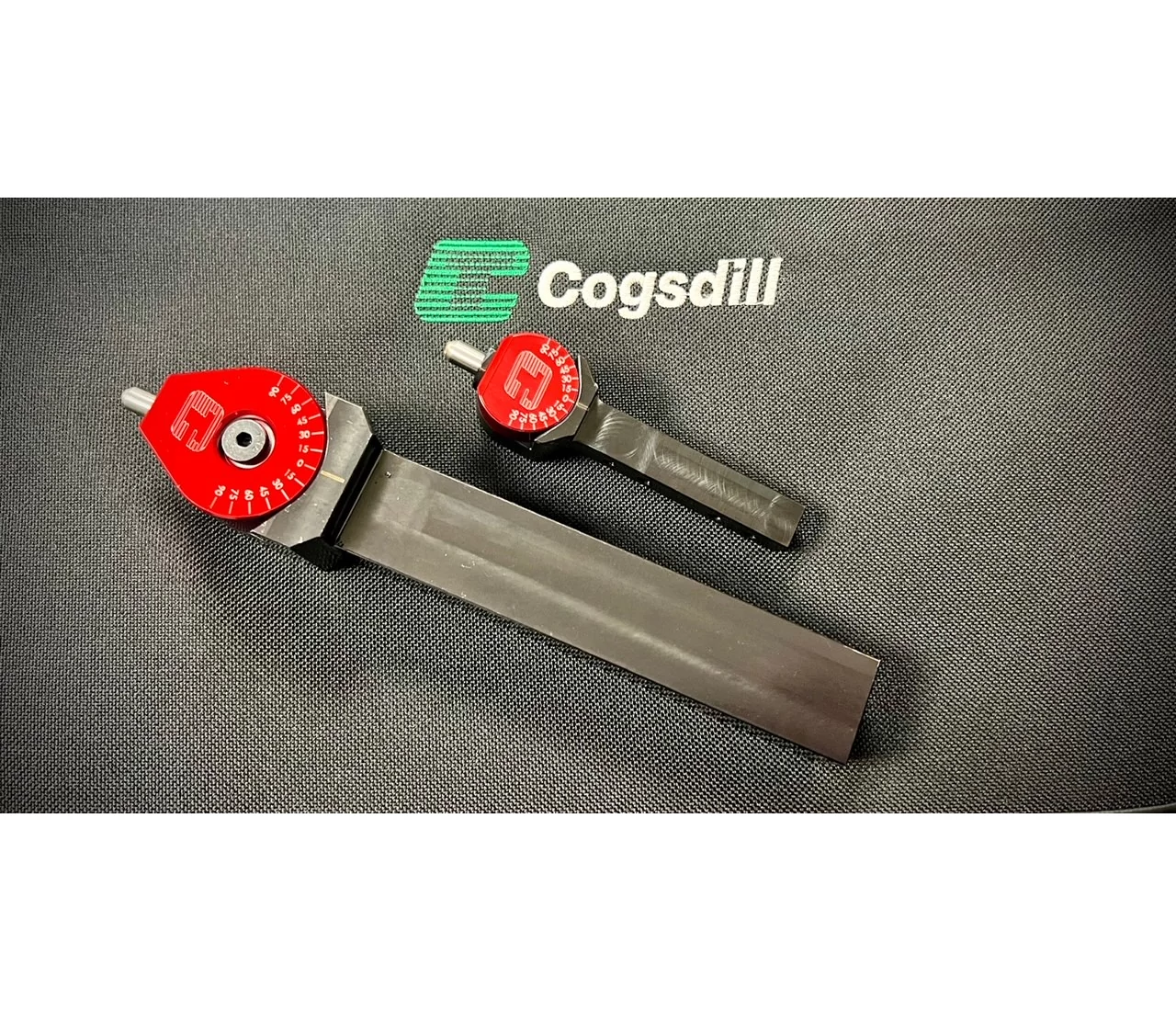

  • UDBTM-S-12 (12x12 mm négyszögletes szárral)
  • UDBTM-R-16 (Ø 16 mm kerek szárral)

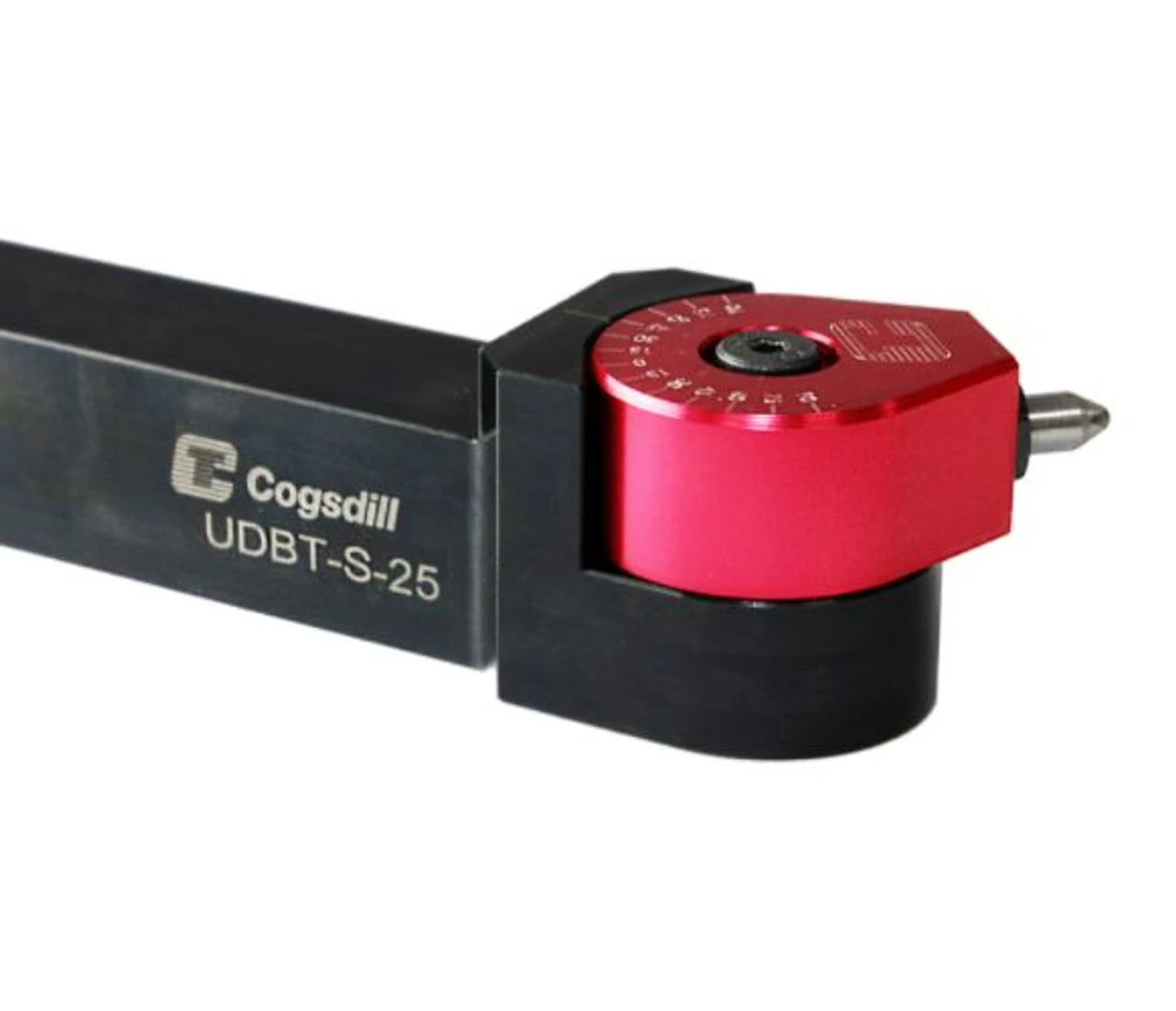

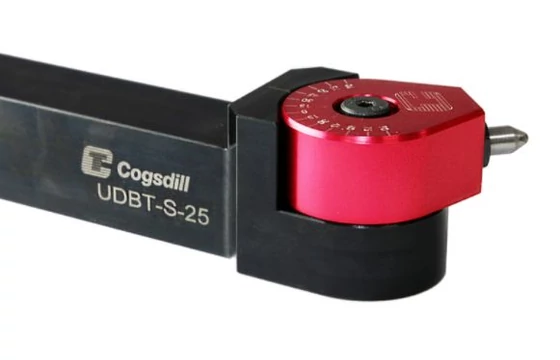

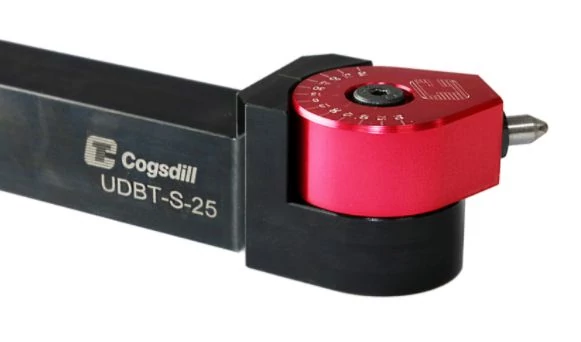

  • UDBT-S-25 (25x25 mm négyszögletes szárral)
    Gyémánt felületsimító szerszám

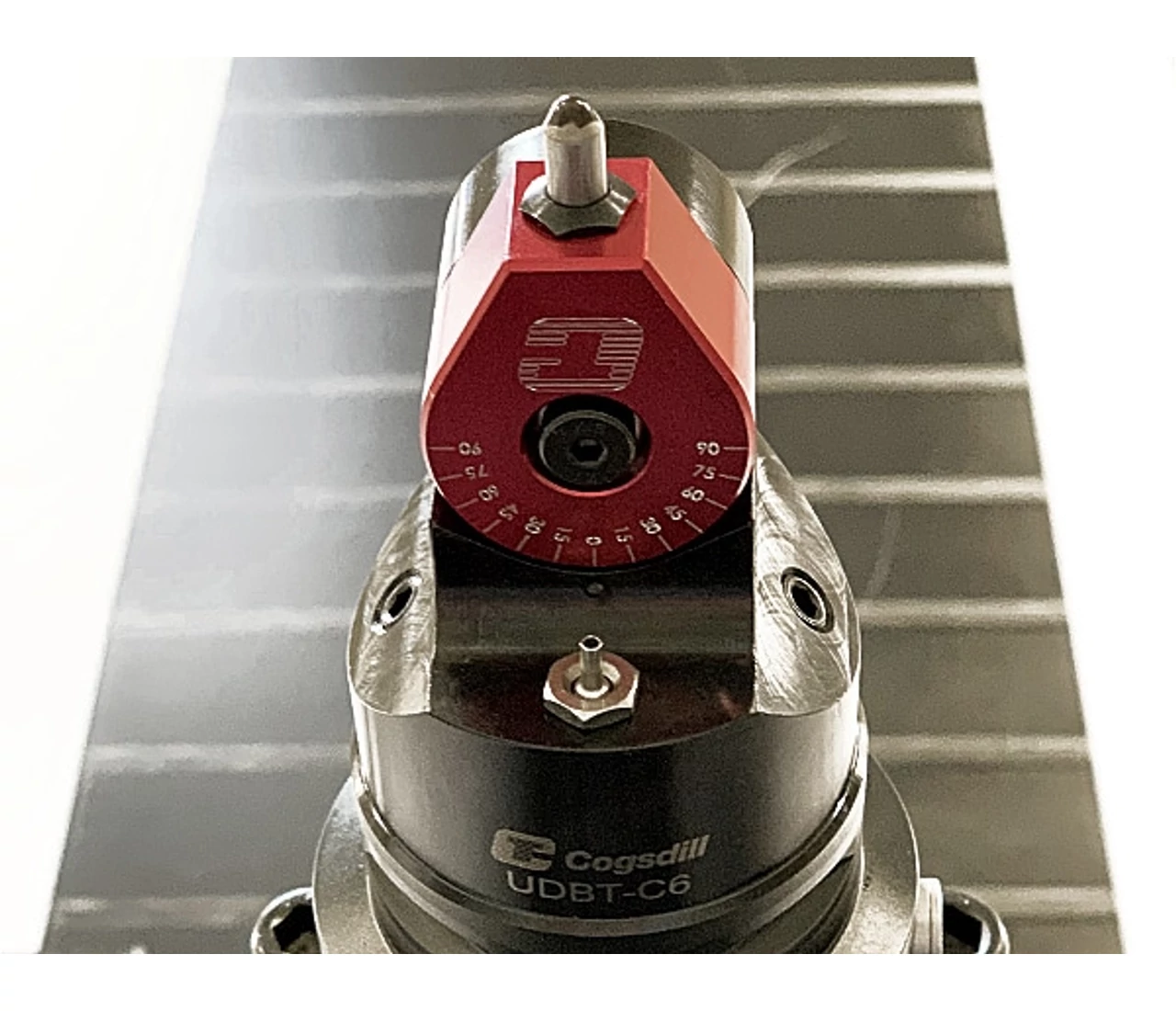

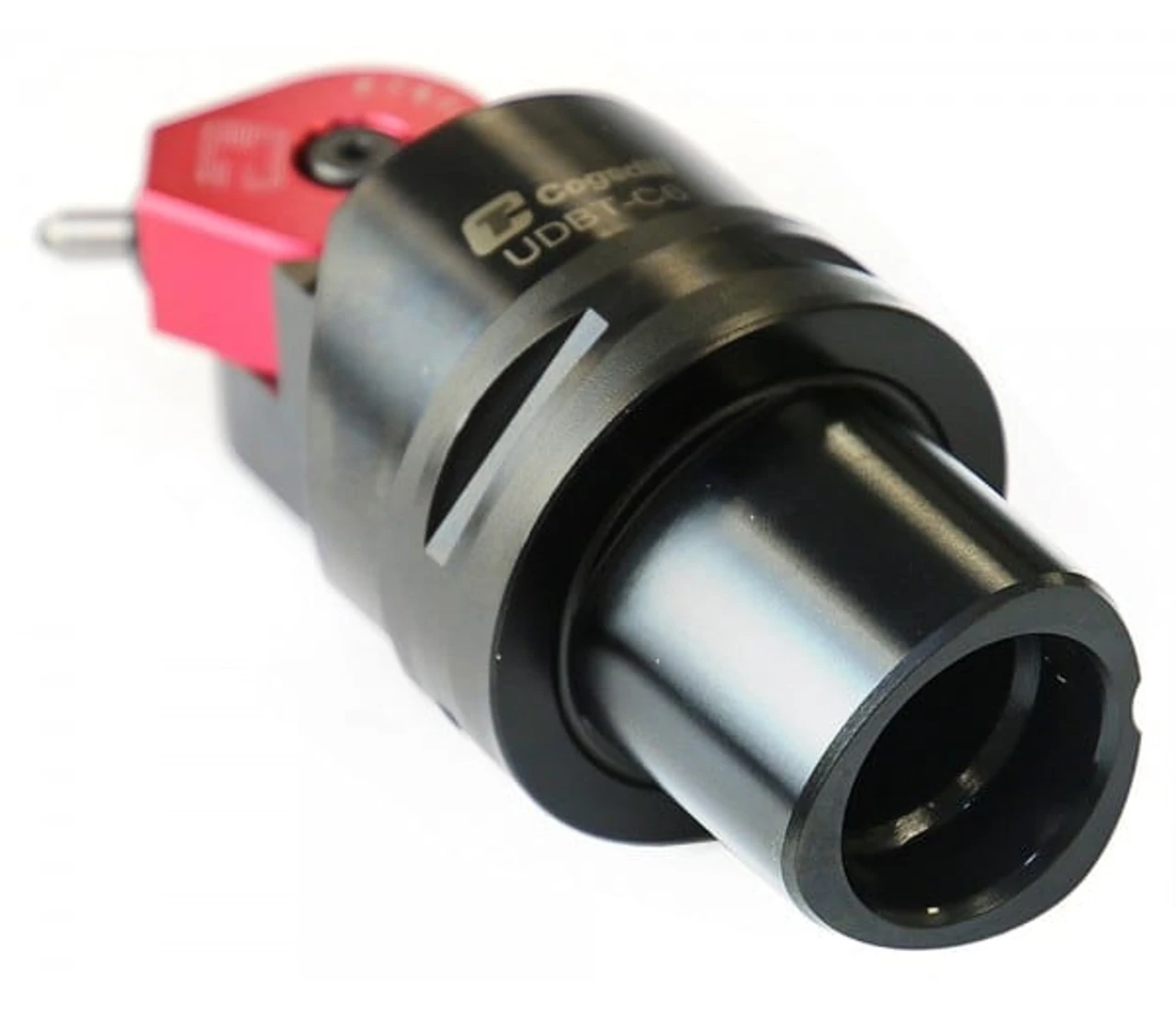

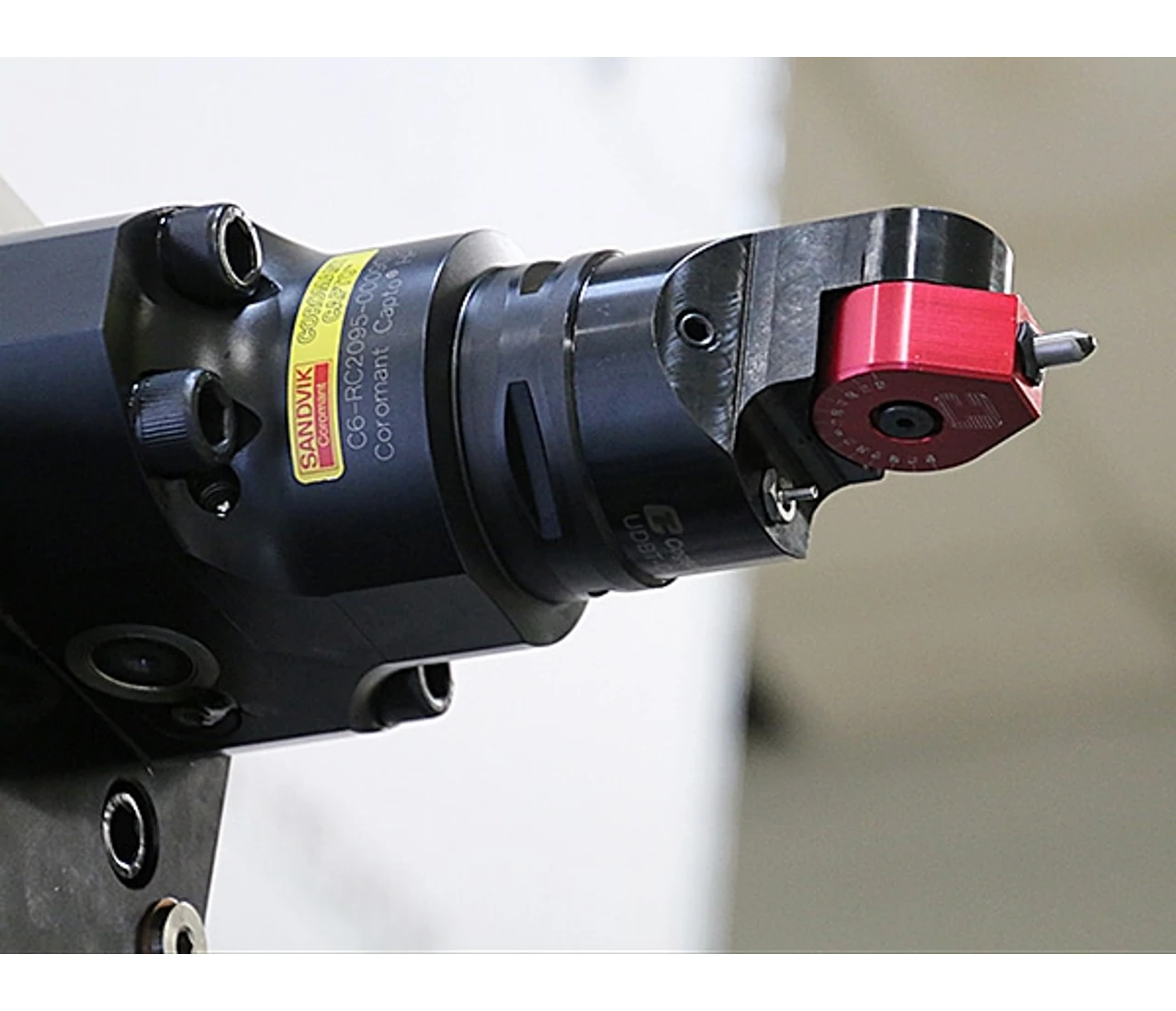

  • UDBT-C5 (Capto C5 csatlakozás)

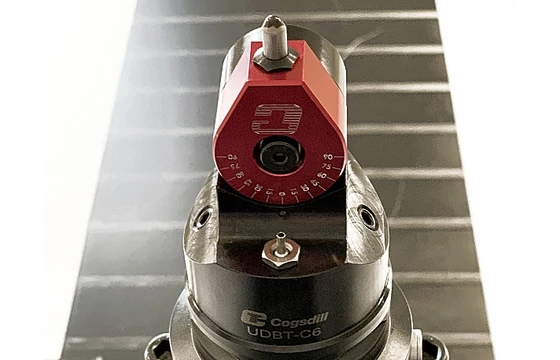

  • UDBT-C6 (Capto C6 csatlakozás)
    Gyémánt felületsimító szerszám

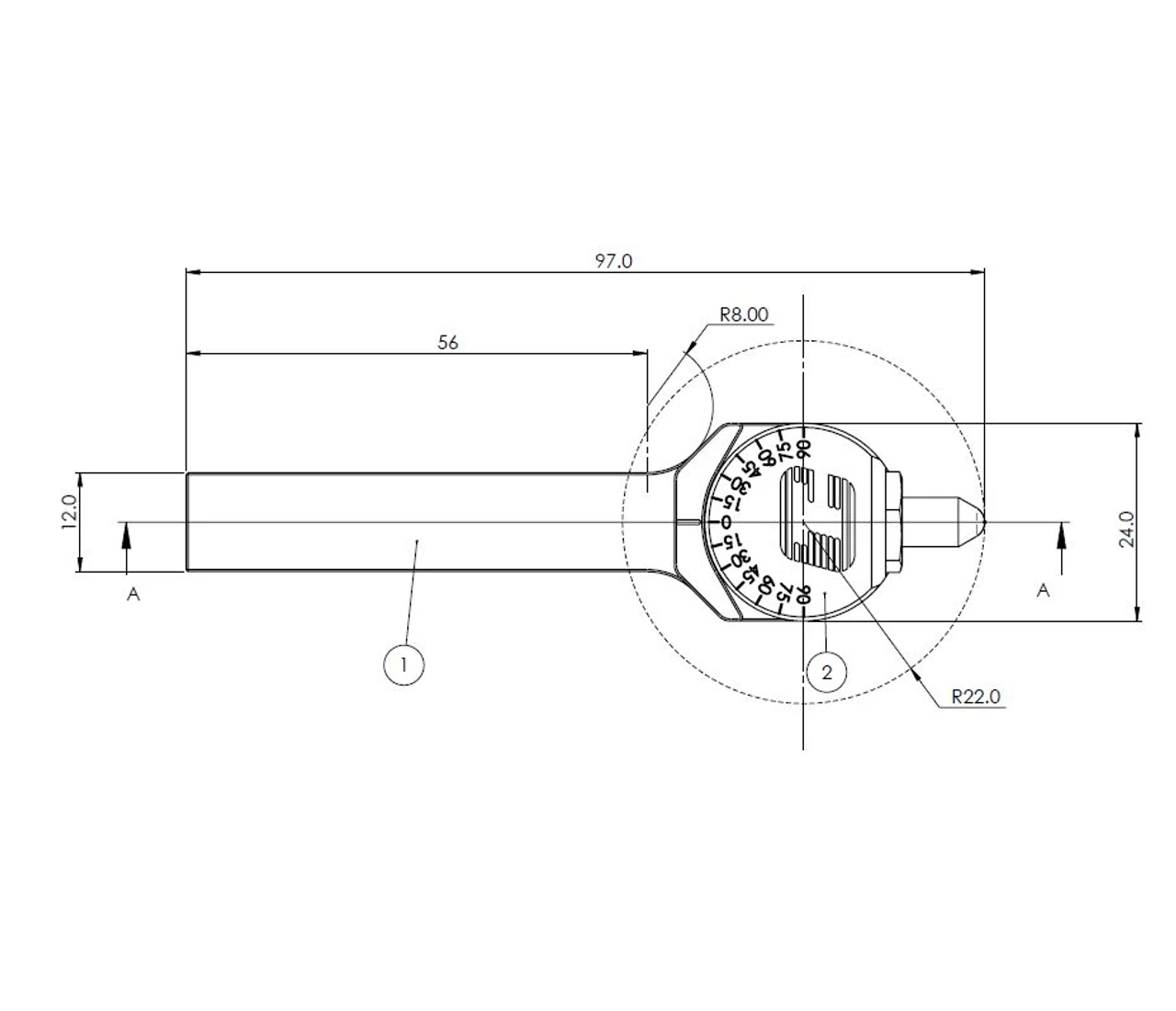

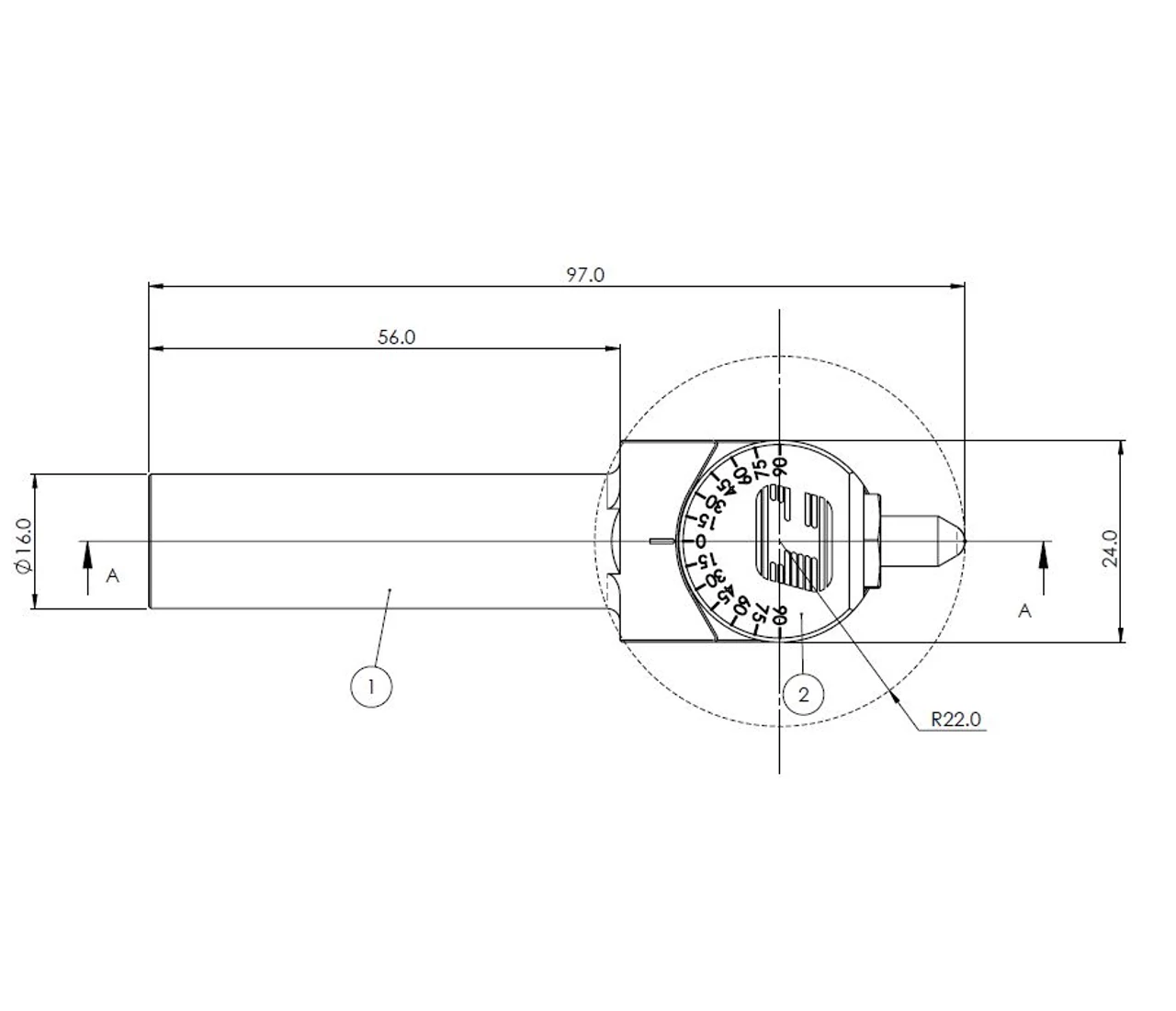

Méretek:

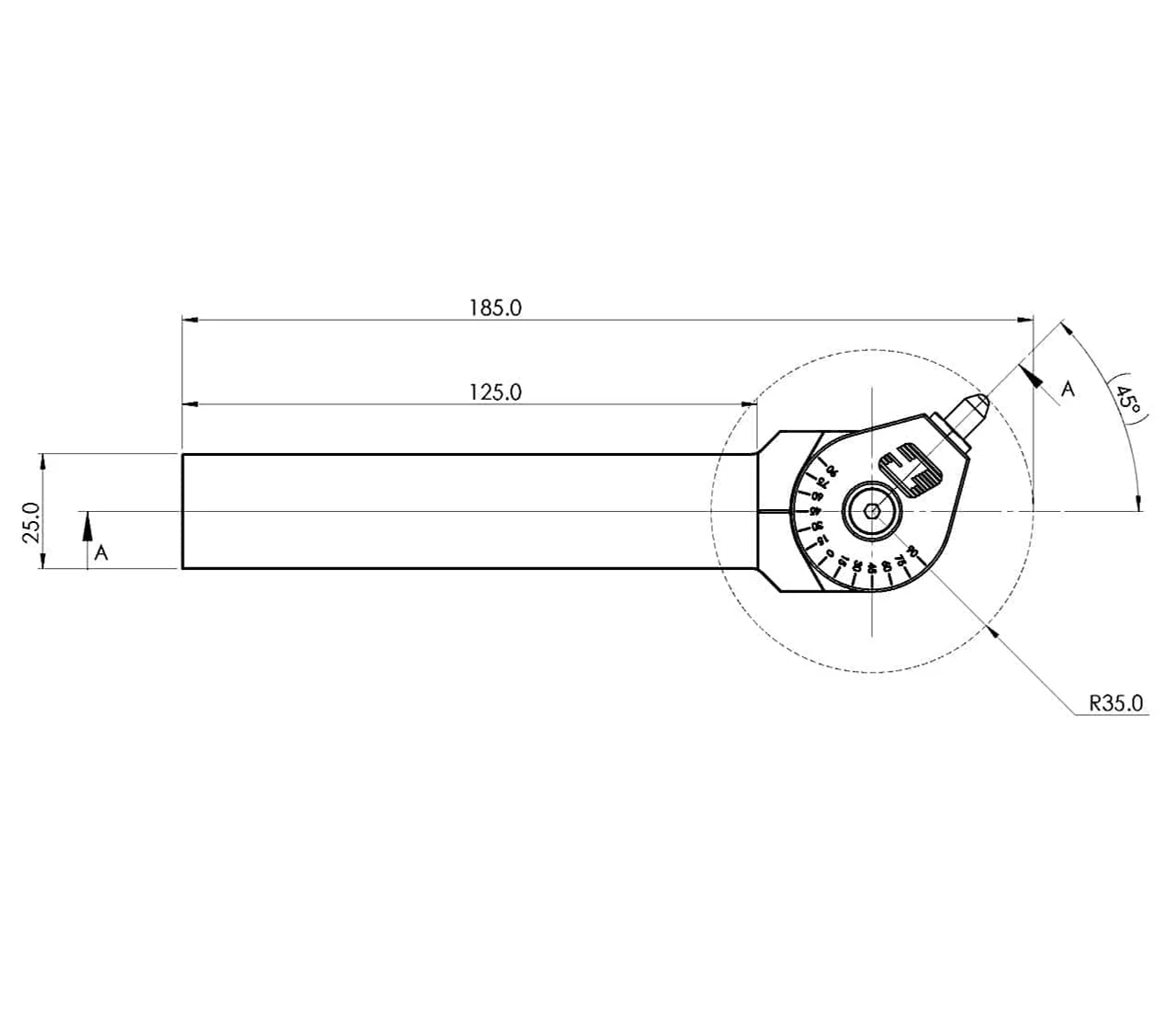

UDBT-S-25 gyémánt felületsimító méretek

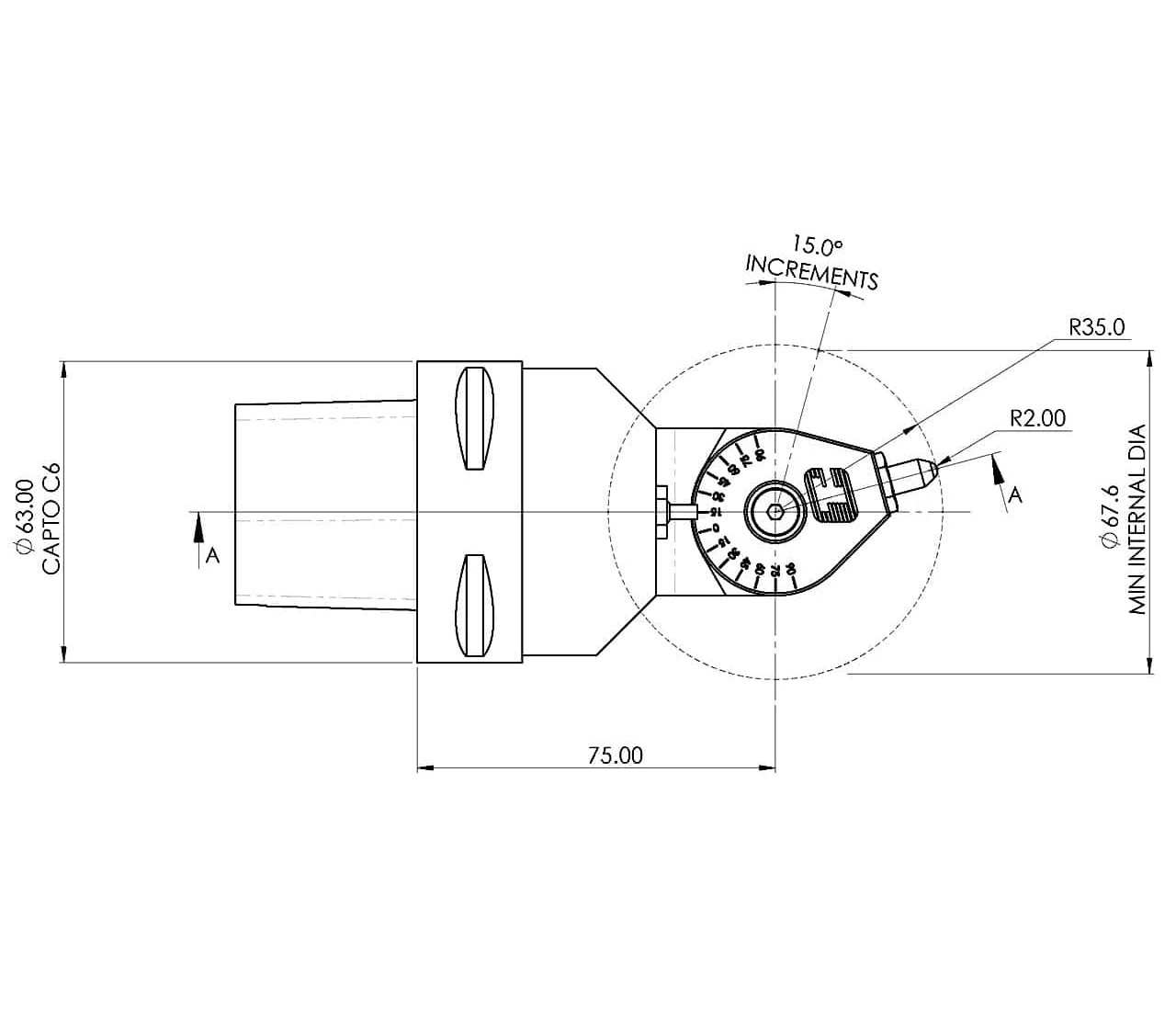

UDBT-Capto méretek


A gyémántbetét cseréje

Gyémántbetét cseréje >> VIDEÓ

Elhasználódás után a gyémántbetétet könnyen ki lehet cserélni

  1. Lazítsuk meg a gyémántcsúcs tartóját egy villáskulccsal
  2. Győződjünk meg arról, hogy a gyémántcsúcs tartóján és szerszámfej belsejében nincs szennyeződés.
  3. Cseréljük ki a betétet, tegyük vissza az O gyűrűt, tegyük a betétet a tartóba és csavarjuk vissza a szerszámfejbe.
  4. Egy villáskulccsal húzzuk meg a tartót.

udbt gyémánt felületsímító katalógus
Katalógus



A Perfor szerszám webshop "Gyémánt felületsimító" menüpontjában keresse a hasonló kategóriába tartozó többi szerszámot is.
