Fúróélezés géppel

Fúrót lehet élezni kézből, vagy automatikus adagolású CNC gépen, és vannak köztes megoldások, amelyekből néhányat bemutatunk.
Ezek konkrétan:

1. a kézi élezés átlátszó gyémánt koronggal,
2. a KSS szerszámélező készülék,
3. a Drill Doctor hordozható fúróélező gép
4. a BSG és BSM ipari élezőgépek
5. a moduláris Darex élezőgépek
6. az állványos APE élezőgépek
7. és a precíziós Micra fúróélező

A barkácsolástól a nagy termelékenységű sorozatgyártásig általánosságban elmondható, hogy a csigafúró élezésre fordított idő megtérül, mert az éles fúró gyorsabban és könnyebben dolgozik és szebb furatot készít. Nem mindegy viszont, hogy mekkorák és milyen értékűek a fúrók és az sem, hogy hányat kell élezni havonta, hetente, naponta. A következő ismertetővel próbálunk segíteni a választásban.  A videó leírásában sok link található. Ezek egyrészt az eszközöket és azok használatát részletesen bemutató videókra mutatnak, másrészt azokra a termékoldalakra, ahol  részletes szöveges és fényképes ismertetők és pdf formában letölthető használati utasítások vannak.

Vegyük sorra a lehetőségeket:

1.

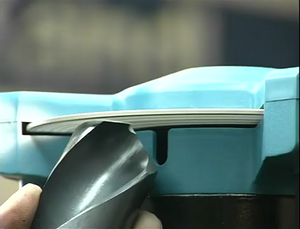

Kézi élezés átlátszó gyémánt koronggal

A gyémánt a legkeményebb anyag a világon, ezért minden más anyagot tud csiszolni anélkül, hogy jelentősen kopna. Ez a tulajdonsága jól használható szerszámélezéshez is olyan formában, hogy egy acél tárcsa felületére közel azonos méretű gyémánt szemcséket rögzítenek galvanizálással, vagy más eljárással. A hagyományos korund szemcséi munka közben legömbölyödnek, a súrlódás miatt hő keletkezik, megégetheti, kilágyíthatja a szerszámot. A gyémánt szemcsék rücskös felülete tovább megőrzi csiszolóképességét, ezért hidegebben dolgozik.

A perforált gyémánt korongon egyenletes elosztásban lyukak vannak, ami azt eredményezi, hogy forgás közben a tárcsa átlátszónak tűnik. Az élezést a korong mögött végezzük, így jól tudjuk követni a folyamatot. A perforáció egyben a hűtést is biztosítja.

Ezt a módszert azoknak ajánljuk, akik tudnak kézből fúrót élezni. Nem igényel nagy beruházást, mert a korong bármelyik akkus, vagy vezetékes fúrógépbe is befogható.  A gyártó a fúrógép rögzítéséhez is kínál megoldást, de lehet saját motorral rendelkező készüléket is venni. A fúrókon kívül más szerszámok élezésére és egyéb feladatokra, példák csempék szélének a lecsiszolására is használható.

2.

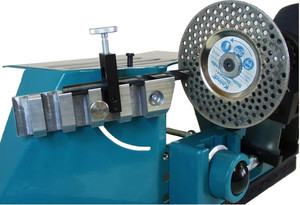

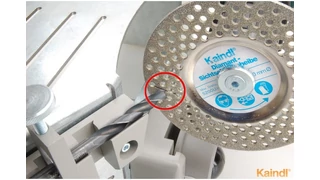

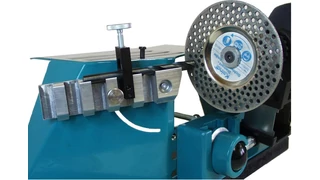

KSS szerszámélező készülék

A készülék lelke a perforált gyémánt korong, de a fúróélezés kevesebb kézügyességet igényel, mert a fúrót egy prizmába rögzítjük és a fogásvétel egy csavarral állítható. Ez a készülék a csigafúrókon kívül keményfém lapkás fémfúrók, betonfúrók, fűrésztárcsák és más szerszámok élezésére is alkalmas. Jó minőségű élezésre képes megfelelő figyelem és időráfordítás mellett, ezért annak ajánljuk, aki többféle szerszámot élez viszonylag ritkán.

3.

Drill Doctor fúróélező gép

A Drill Doctorral bárki tud fúrót élezni, nem kell hozzá szakértelem és korrekt élgeometriát ad. Az élezés gyémántszemcsés koronggal történik elég gyorsan, általában 1 percen belül, három egyszerű lépésben.

Az első lépés a fúró befogása egy tokmányba megfelelően tájolva,

A második lépés az élezés kézi forgatással, a ceruzahegyezéshez hasonló mozdulatokkal. Egy kényszerpályás megvezetés biztosítja a fúróélezéshez szükséges billegő mozgást. A fúró méretétől függően 4-20 félfordulat szükséges.

A harmadik lépés a keresztél kiköszörülése, hogy a fúró önközpontozó legyen és a fúrás kisebb erőt igényeljen, de ez nem kötelező.

A Drill Doctor kis méretű, könnyű gép, cserélhető gyémánt koronggal.  3 változata van különböző állítási lehetőségekkel. Amerikai gyártmány, több millió gépet adtak már el az egész világon. Egyéni használatra ajánljuk, vagy kisebb műhelyeknek, de a könnyű hordozhatóság miatt jól használható építkezéseken is. Előnye az egyszerűség és gyorsaság, a fúrás közben eltompult fúró éle egy perc alatt helyreállítható. Hátránya, hogy csak a szabványos csigafúrókhoz és betonfúrókhoz alkalmas.

4.

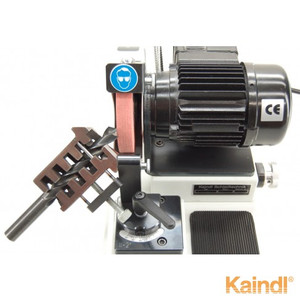

BSG és BSM ipari fúróélező gépek

Gyártójuk a német Kaindl cég. A kézi élezéshez hasonló elven működik, ezért több lehetőség van az egyéni elképzelések megvalósítására némi szakértelemmel. Alkalmas különleges csúcsszögű csigafúró,  lépcsős fúró, fenékfúró, balos fúró, lemezfúró, fafúró, kőzetfúró, sőt külön tartozékkal kúpsüllyesztő és esztergakés élezésére is.

A BSG típus megfelel az általános ipari fúrási igényeknek, mérettartománya akár 60 mm fúróátmérőig is bővíthető. A BSM típus egy hasonló elven működő precíziós változat CNC forgácsoló üzemek részére. A gépet CBN (köbös bórnitrid) koronggal szállítják, ami a gyémánthoz hasonló rácsszerkezetű szemcséket tartalmaz. A CBN keménysége megközelíti a gyémántét, de gyorsacél köszörülésnél jobb, mert túlmelegedéskor sem lép kémiai reakcióba a vassal, míg gyémánt esetén vaskarbid képződhet. Keményfém fúróhoz lehet gyémánt korongot használni.

5.

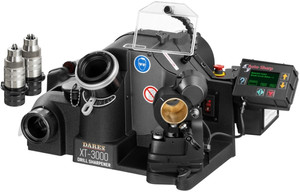

Darex élezőgépek

Az amerikai gyártmányú precíziós fúróélező gépek működési elve, a három lépés (tájolás, élezés, keresztél kiköszörülés)  megegyezik a Drill Doctoréval, amelyet eredetileg a Darex kezdett gyártani az ipari fúróélező gépek egyszerűsített változataként. A CNC forgácsolásnál elvárt pontosságot biztosító XT3000 típus CBN és gyémánt koronggal működik. A gép modulokkal bővíthető  nagyméretű csigafúrók, 90° fúrók, kúpsüllyesztők, lépcsős fúrók, fa- és lemezfúrók és balos fúrók élezéséhez. Az automata változatnál a forgatás elektronikusan vezérelt gépi meghajtással történik és kijelzővel van ellátva. Ezeket a gépeket CNC forgácsoló üzemeknek, vagy szerszámélező műhelyeknek ajánljuk.

6.

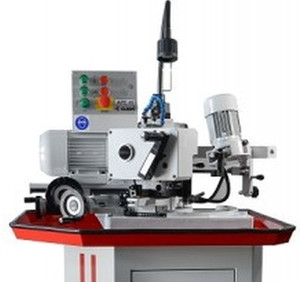

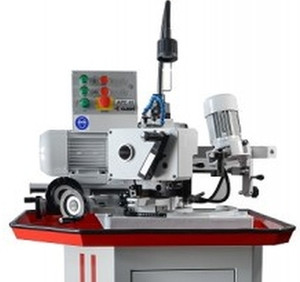

Állványos APE élezőgépek

Az olasz CUOGHI által gyártott APE fúróélező gépeket szerszámélező műhelyek részére ajánljuk. Egyszerű készülékekkel alkalmasak 40°-180° csúcsszögű csigafúrók, csapos fúrók, lépcsős fúrók, keresztélezett önközpontozó csigafúrók, fenékfúrók, központfúrók, kúpsüllyesztők és menetfúrók élezésére.

A köszörűgép a vízszintes tengelyű köszörűkorong hordozó egységből és a fúrótartó egységből áll. A köszörűkorong hordozó egység hossz és keresztirányban tizedes ill. százados léptékben mozgatható. Merevsége és játékmentessége tökéletes megmunkálást garantál. A fúrótartó egység adja a szerszámnak azt a mozgást, ami az egyes köszörülési módokhoz szükséges alakot biztosítja. A fúró merev befogására egy precíziós hatpofás tokmány áll rendelkezésre.

7.

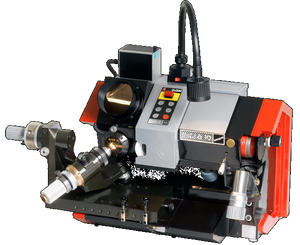

Micra 10 precíziós fúróélező

Kisméretű csigafúrók precíz élezéséhez 0,5 mm átmérőtől. Jobbos és balos, 2 és 3-élű gyorsacél és keményfém fúrókhoz alkalmas. Precíziós élezést végez 3+3 felületen, ami a keményfém és a nagyértékű gyorsacél fúrók kedvelt élkialakítása. Stabil, önközpontozó fúrót eredményez negatív, vagy pozitív keresztél rövidítéssel. A pontos munkát a gépen egy 16X optikai projektor segíti LED világítással.

A fúróélező gép kiválasztása

A fúróélező gép kiválasztásánál át kell gondolni az élezni kívánt fúrók méretét, minőségét, általános fúrásra, vagy precíziós fúrás CNC gépen, speciális igényeit és a gazdaságosság miatt a naponta, hetente, havonta élezendő fúrók számát.

A fúróélező gépek mérettartománya a leírásokból egyértelműen látszik.

Általános célra használt fúrókhoz válassza a Drill Doctor, vagy a BSG gépet. A Drill Doctor műanyagházas, a ceruzahegyezéshez hasonlóan egyszerűen kezelhető, a BSG20 fémházas, bonyolultabb, de univerzálisabb, speciális fúrókhoz is alkalmas.

Precíz fúrókhoz, ahol követelmény a néhány század milliméter futáspontosság, válassza az ipari fúróélező gépeket. A BSM20 univerzálisabb, az APE gyors és univerzális, de telepíteni kell (380V) és kezelése betanulást igényel. A legnagyobb pontosságot a Micra10 biztosítja, amellyel már 0,5 mm fúró is élezhető. Az egyszerű kezelést, a nagy pontosságot és az univerzális bővíthetőséget az XT3000 kombinálja.

A fúróélezés gazdaságossága.

A fúróélező gépeket 5-10 évig, sőt annál hosszabb ideig is használjuk, de úgy szokták kalkulálni, hogy a beruházás néhány év alatt megtérüljön. Kalkulációnk szerint a Drill Doctor gép ára átlagosan már havi 2 fúróélezés esetén is garanciaidőn belül megtérül.
