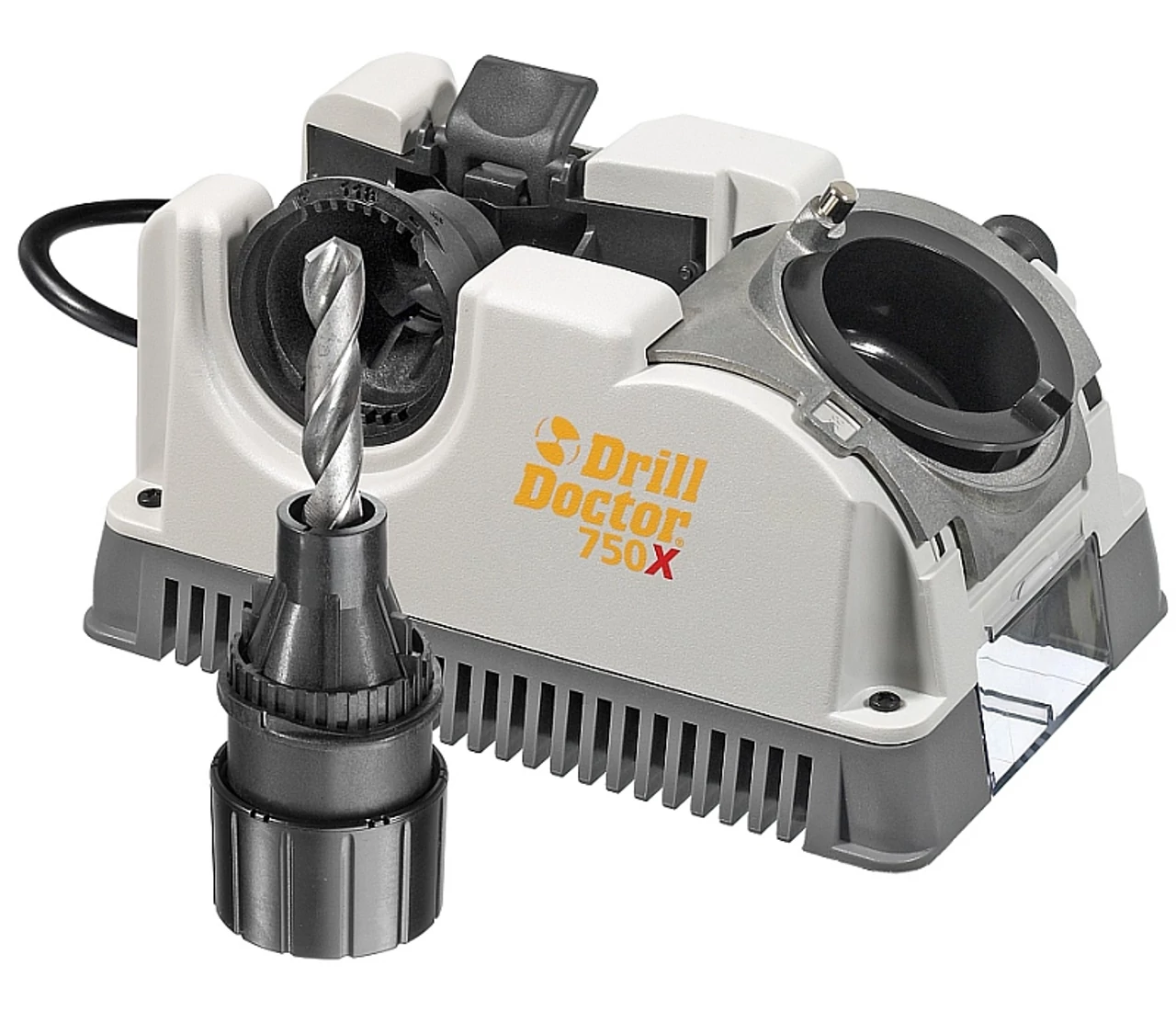

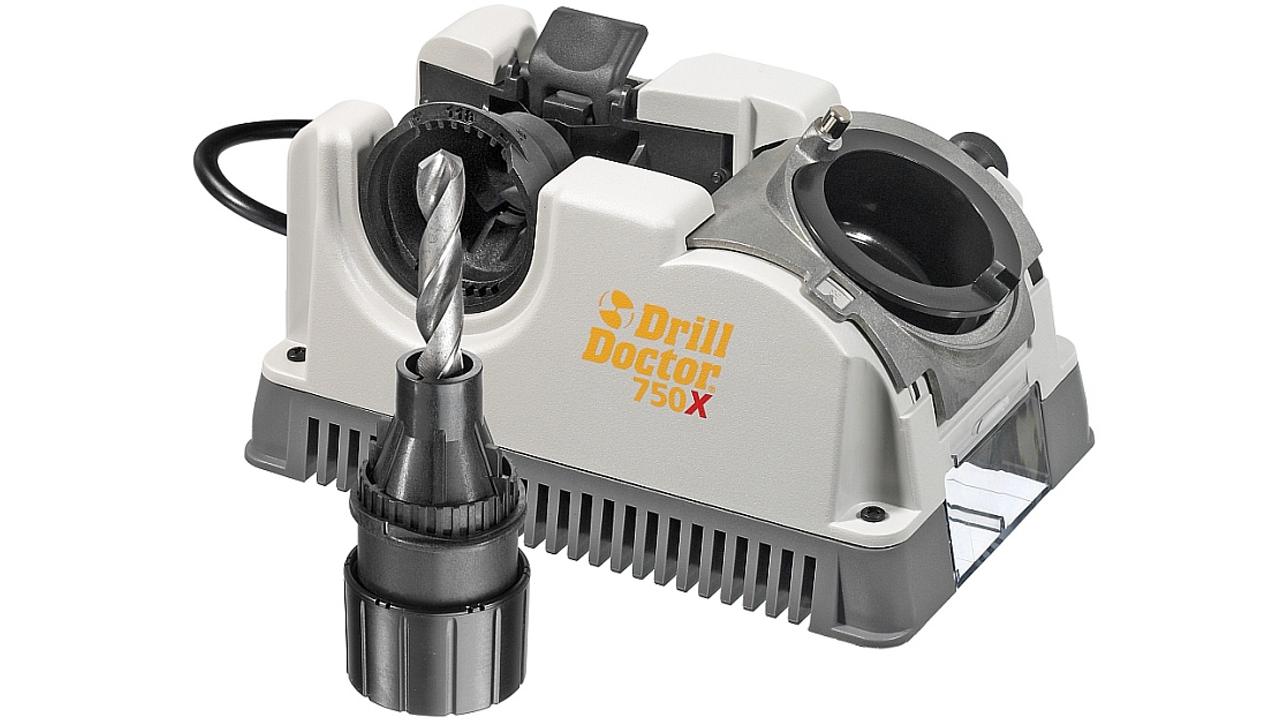

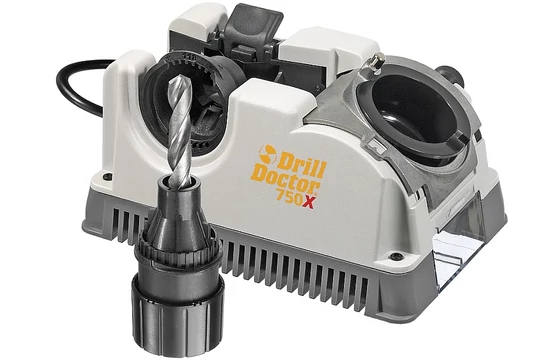

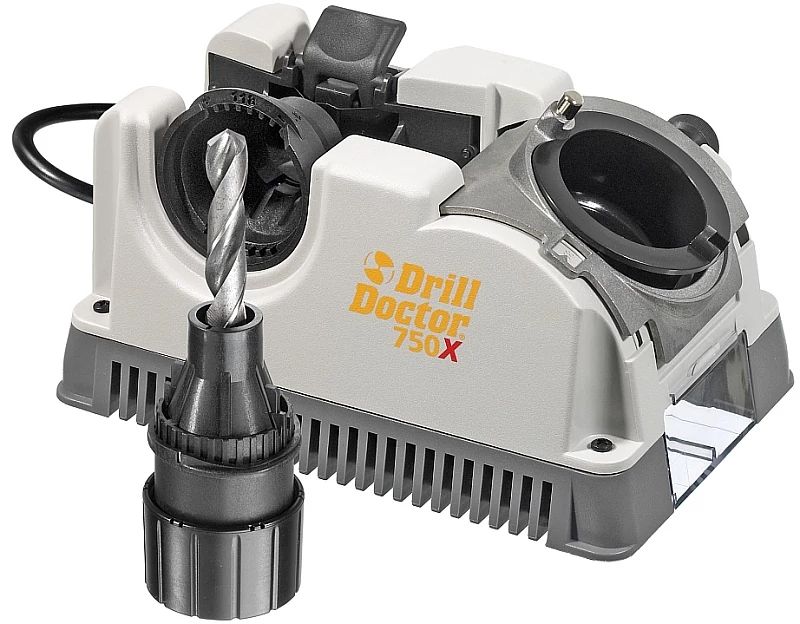

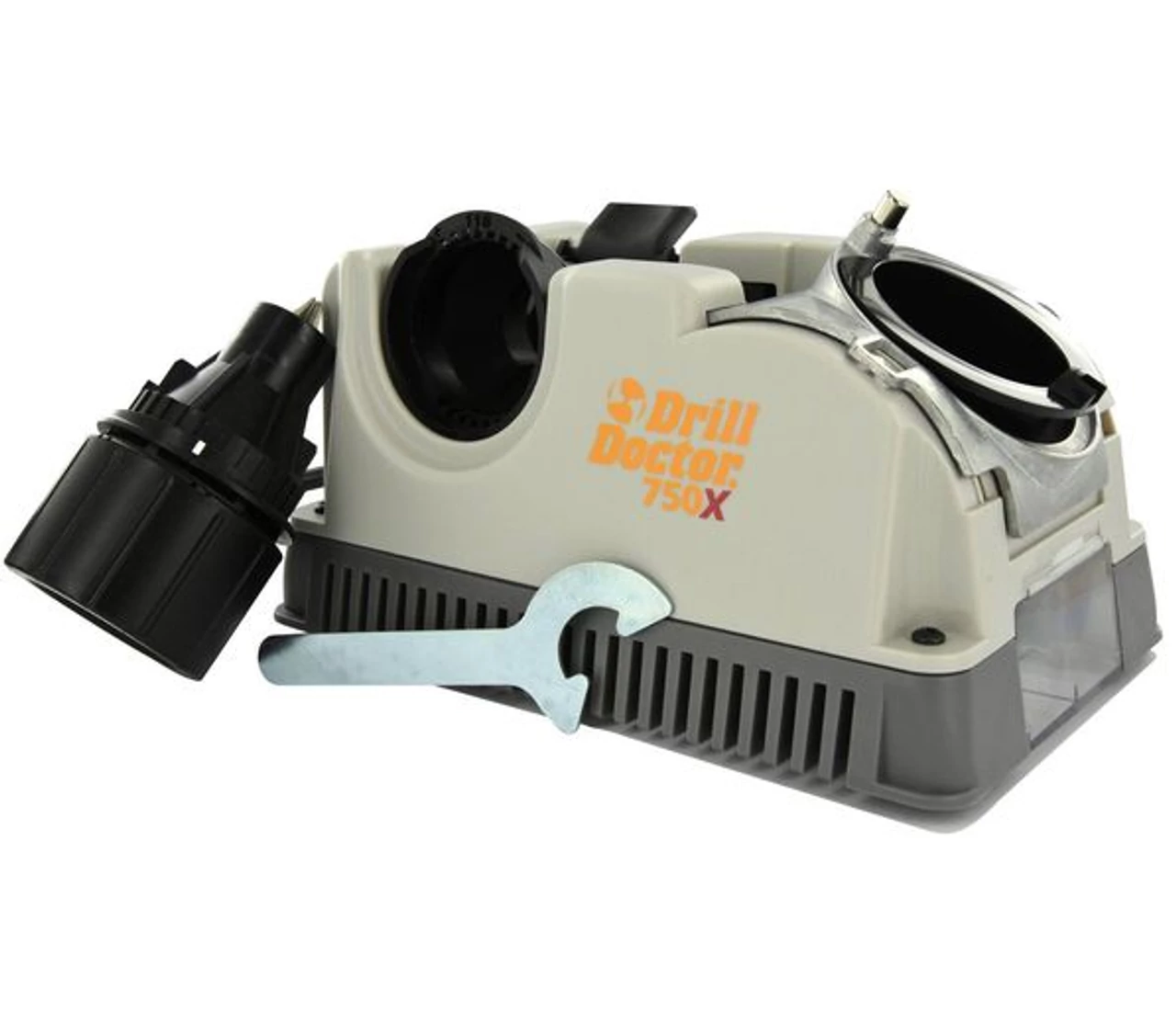

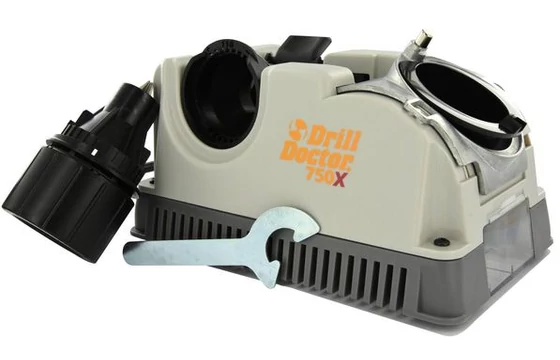

Drill Doctor 750X fúróélező gép

Használati utasítás

A fúróélezés lépései röviden

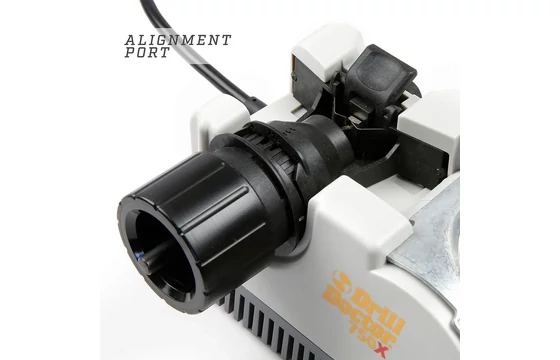

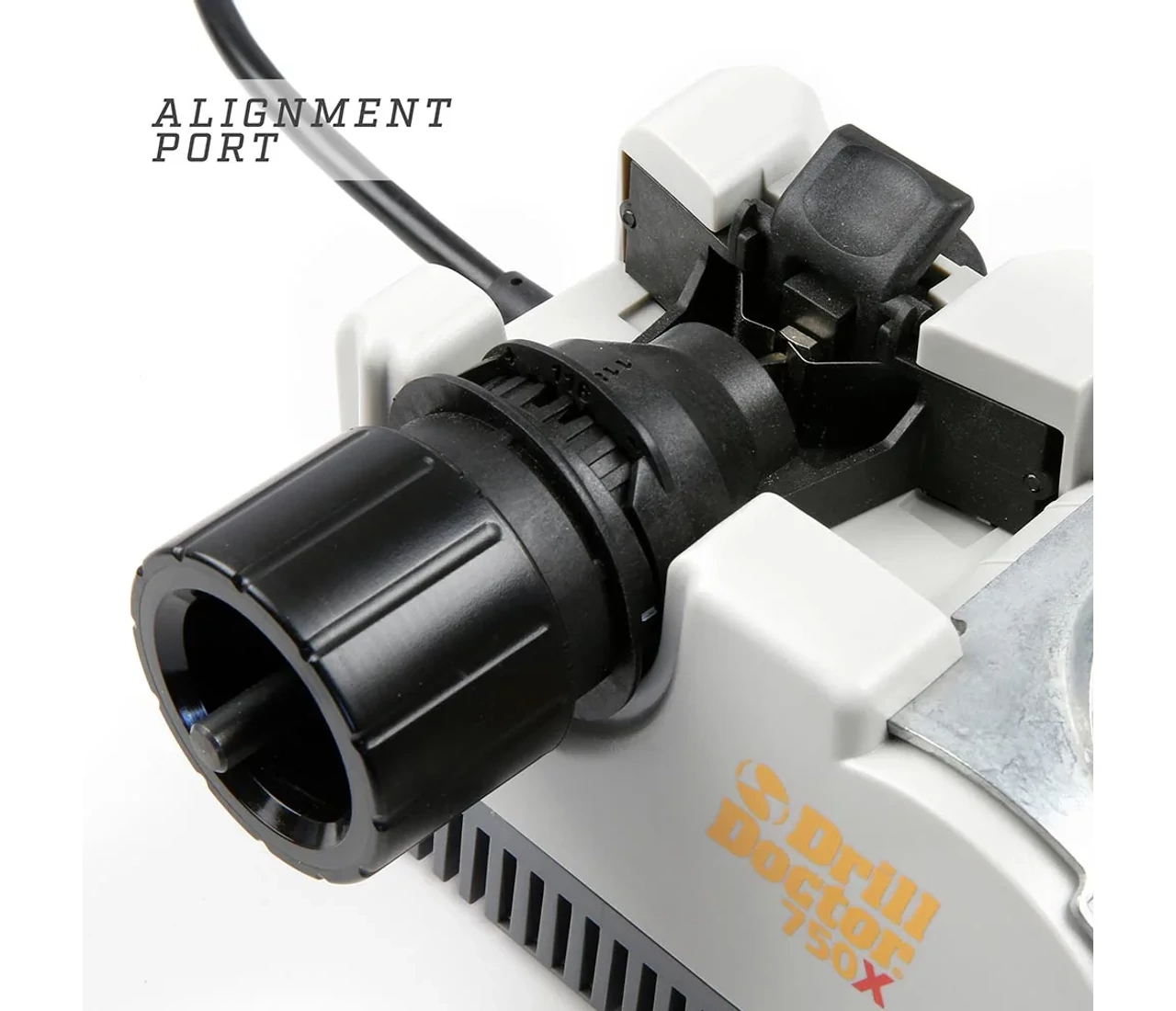

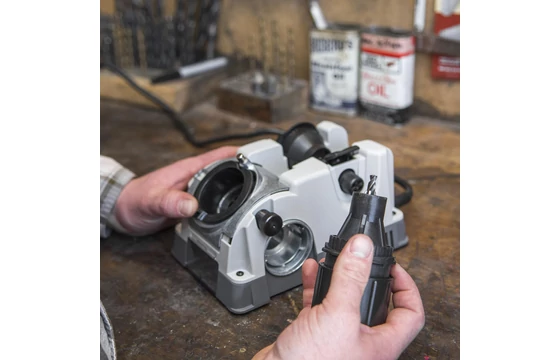

1. Tájolás

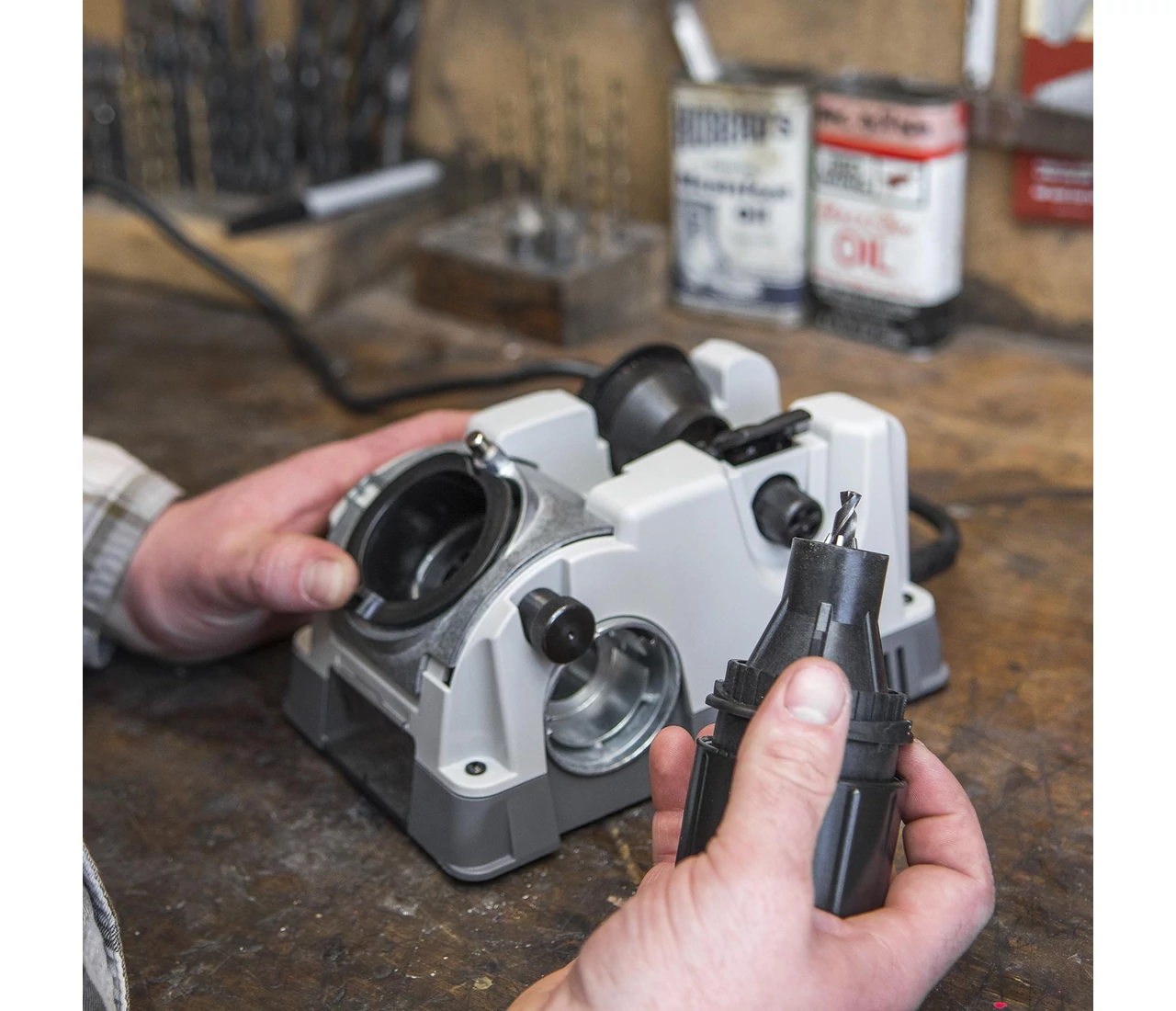

Az emelő lenyomásával nyissuk szét a tájolónyelveket. Helyezzük be gépbe az ábra szerint a tokmányt egy lazán befogott fúróval, amelyet ütközésig előre tolunk. Engedjük fel az emelőt és fordítsuk a fúrót a tokmányban úgy, hogy a nyelvek a horonyban a legszűkebb helyen tartsák. Ebben a helyzetben szorítsuk meg a tokmányt, majd kivéve húzzuk utána.

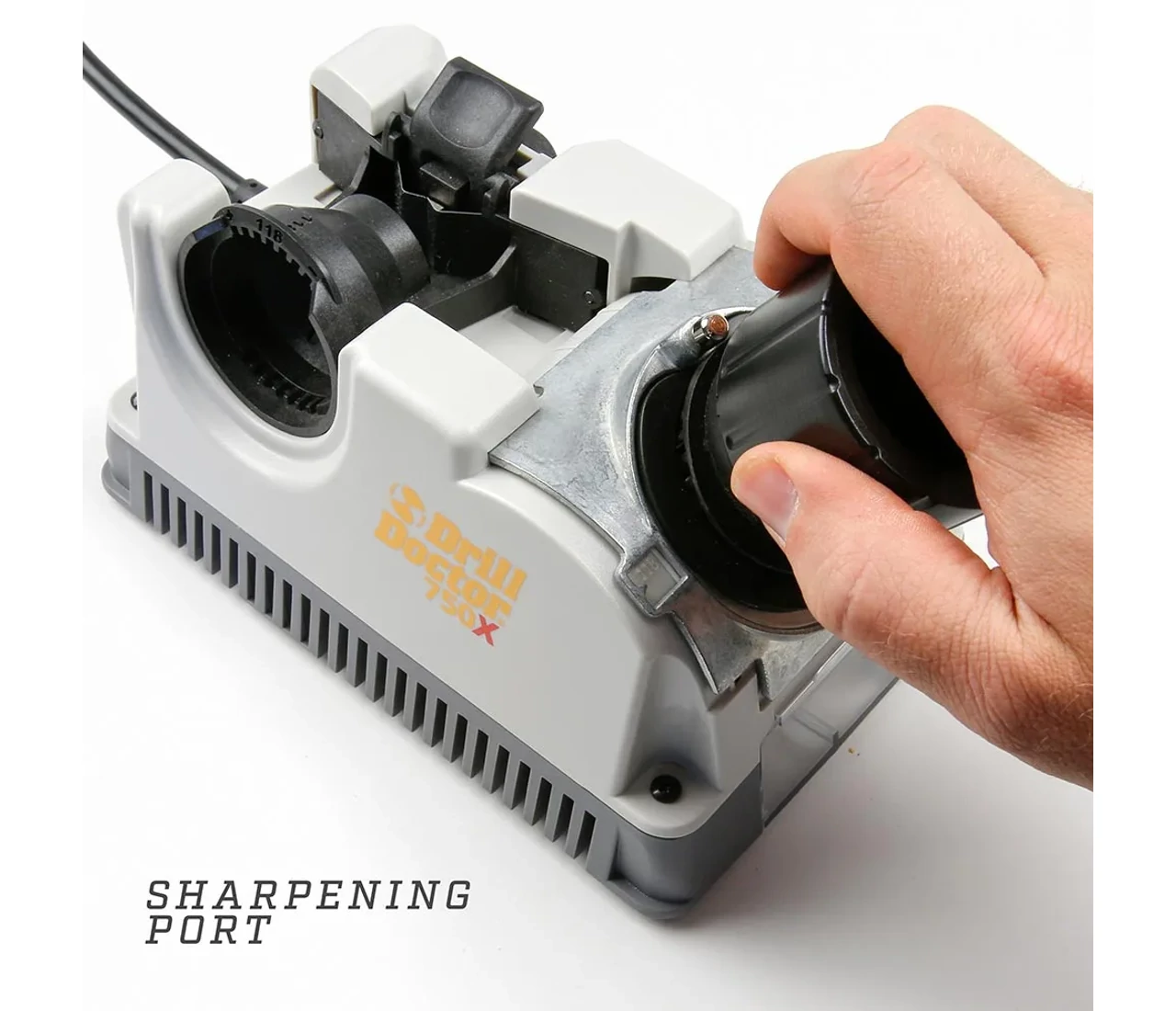

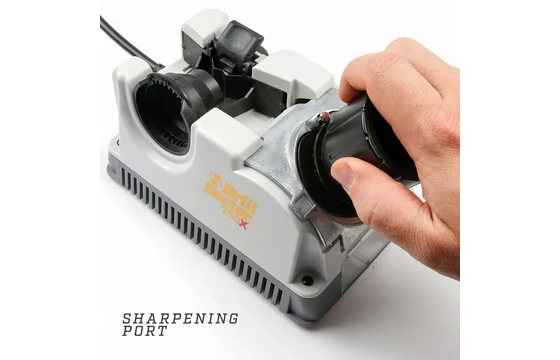

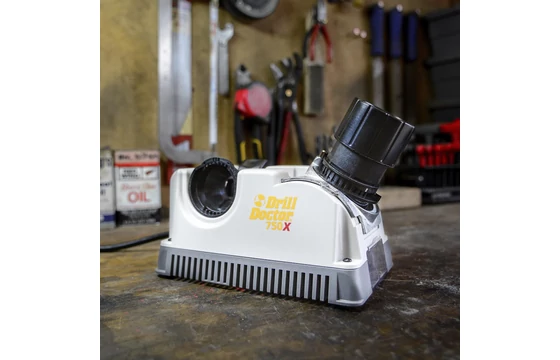

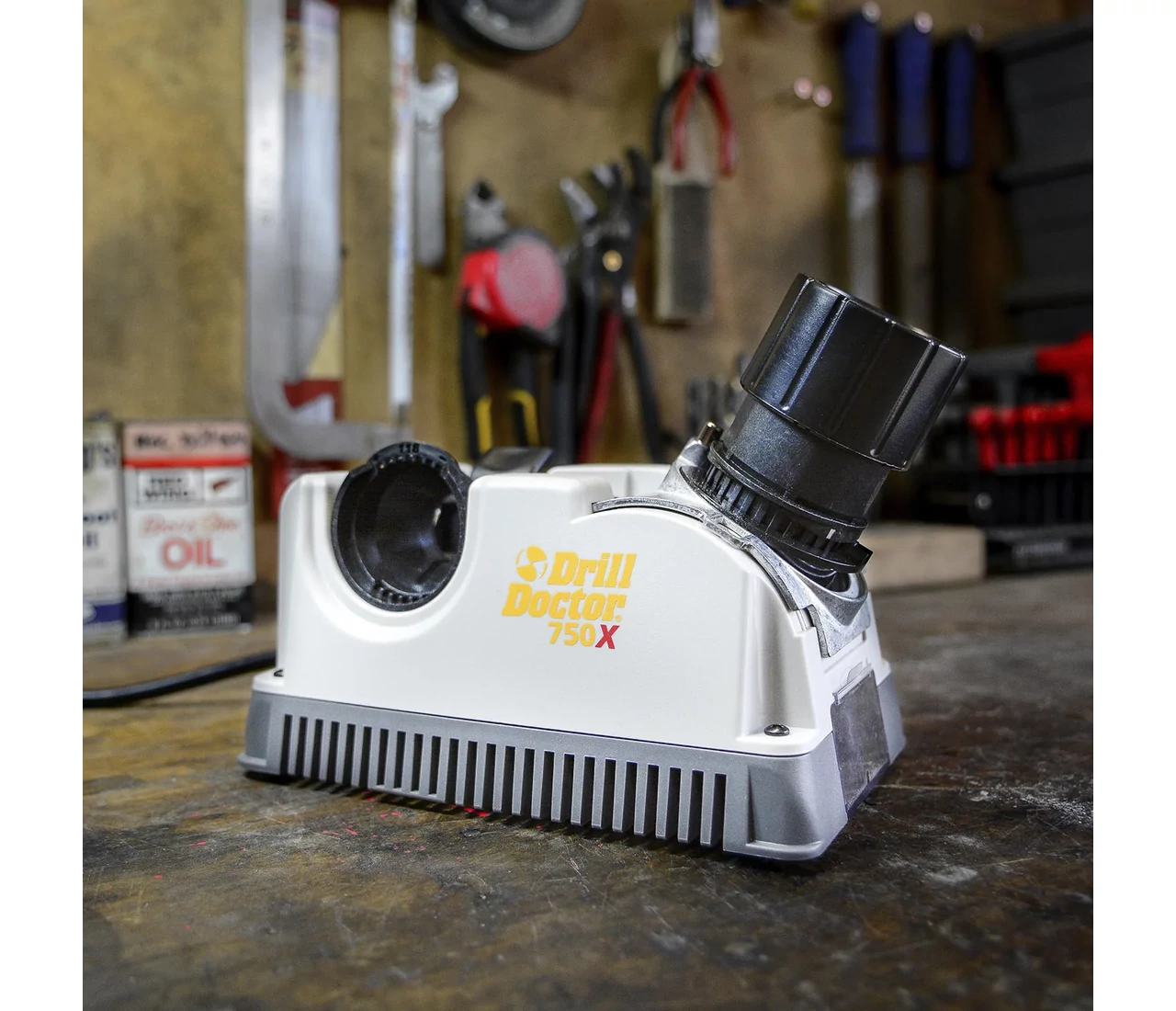

2. Élezés

Helyezzük a tokmányt a fentiek szerint tájolt fúróval az élező nyílásba a jelzés szerinti pozícióban. Nagyon enyhe nyomással végezzünk félfordulatokat a tokmánnyal, míg a köszörülési hangot halljuk (kb. 4-20 félfordulat a fúró méretétől függően).

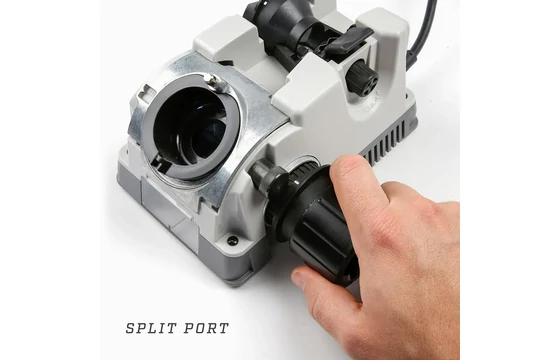

3. Keresztélezés

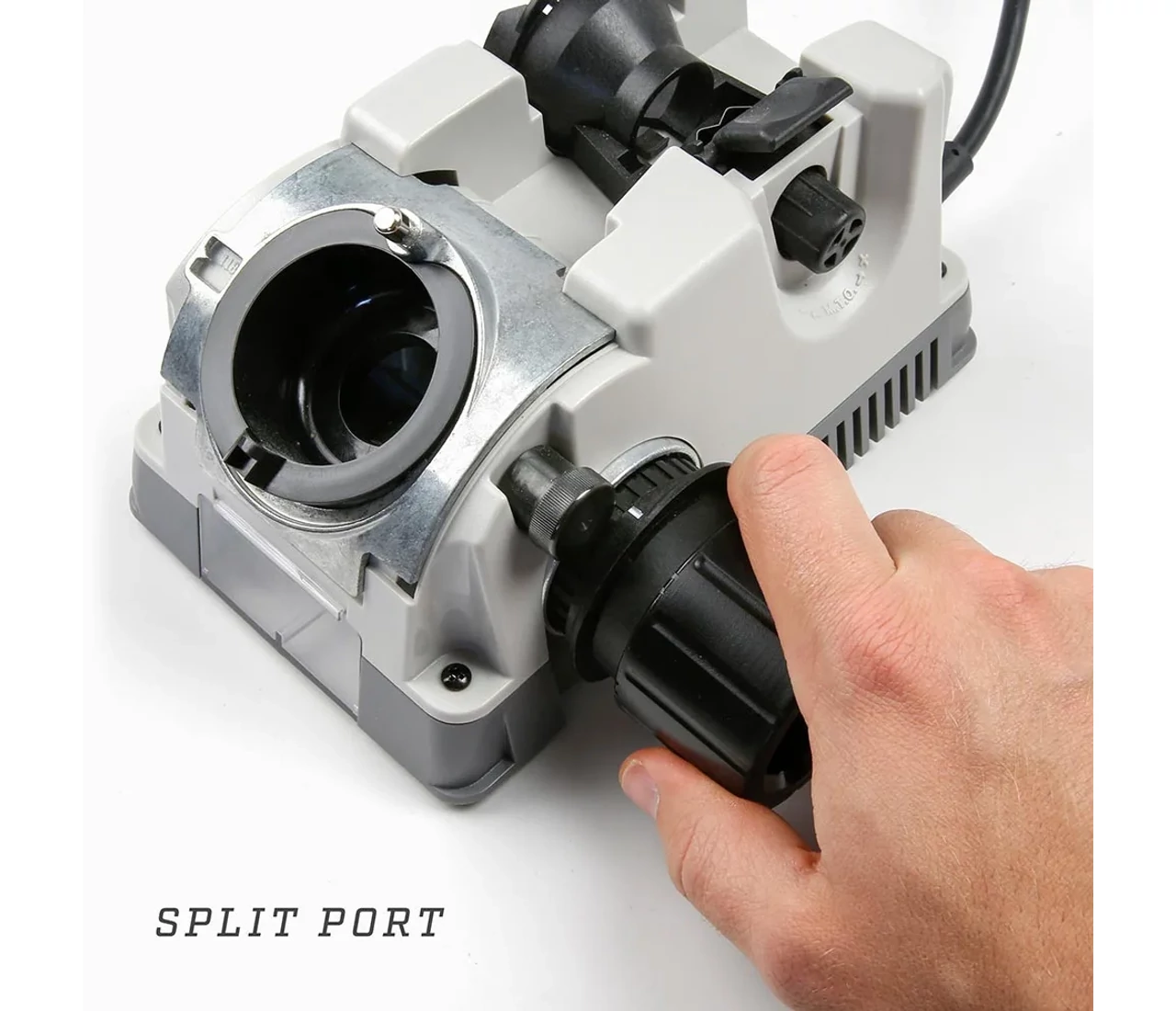

Lassan toljuk be a tokmányt a keresztélező nyílásba a jelzés szerinti pozícióban. A köszörülési hangot hallva kis lépésenként toljuk a fúrót ütközésig, majd ismételjük meg a műveletet 180°-kal elforgatva.

Előtte - Utána

---

Hasznos tudnivalók a Drill Doctor használatához

A gyémánt korong cseréje.



Ellenőrizzük a korong távolságát a következő ábra szerint. A gyémánt korong cseréjénél, vagy túl nagy erővel végzett élezésnél a karima elmozdulhat. Ügyeljünk a motor és a karima közti helyes távolságra.





Probléma:

A fúró hátszöge kicsi, a fúró "nyom", vagy egyáltalán nem forgácsol.

Oka: A gépet szabványos horony-hajlásszögű (kb.30°) fúróhoz tervezték.

Megoldás: Sűrűbb spirálú fúrók tájolásánál térjünk el egy-két egységgel "-" irányba. Hosszabb spirálnál "+" irányba.





Figyelmeztetés:

Az 500X és 750X típusnál ne állítsuk a csúcsszöget 115° alá.
A műanyagpersely rúgónyelve a köszörűpersely és a ház közé kerülhet (lásd az ábrát) és a nyomás hatására eltörik.





A fúrónyelvnek a műanyag vezetőbordákra kell felfeküdnie.
