MICRA10 fúróélező gép
-
- Precíz 3+3 felület élezés.
Az élezett fúrók radiális stabilitása és mérettartása kiváló. - Ø 0,5-16 mm (bővíthető Ø 20 mm-ig)
- MICRA10-Integral - gyorsacél csigafúrókhoz,
opcionális gyémánt korong keményfémhez - Jobbos és balos 2-3 élű csigafúrók
- Csúcsszög 80°...180°, hátszög: 0°...18°
- Negatív és pozitív keresztélezés -40°...+10°

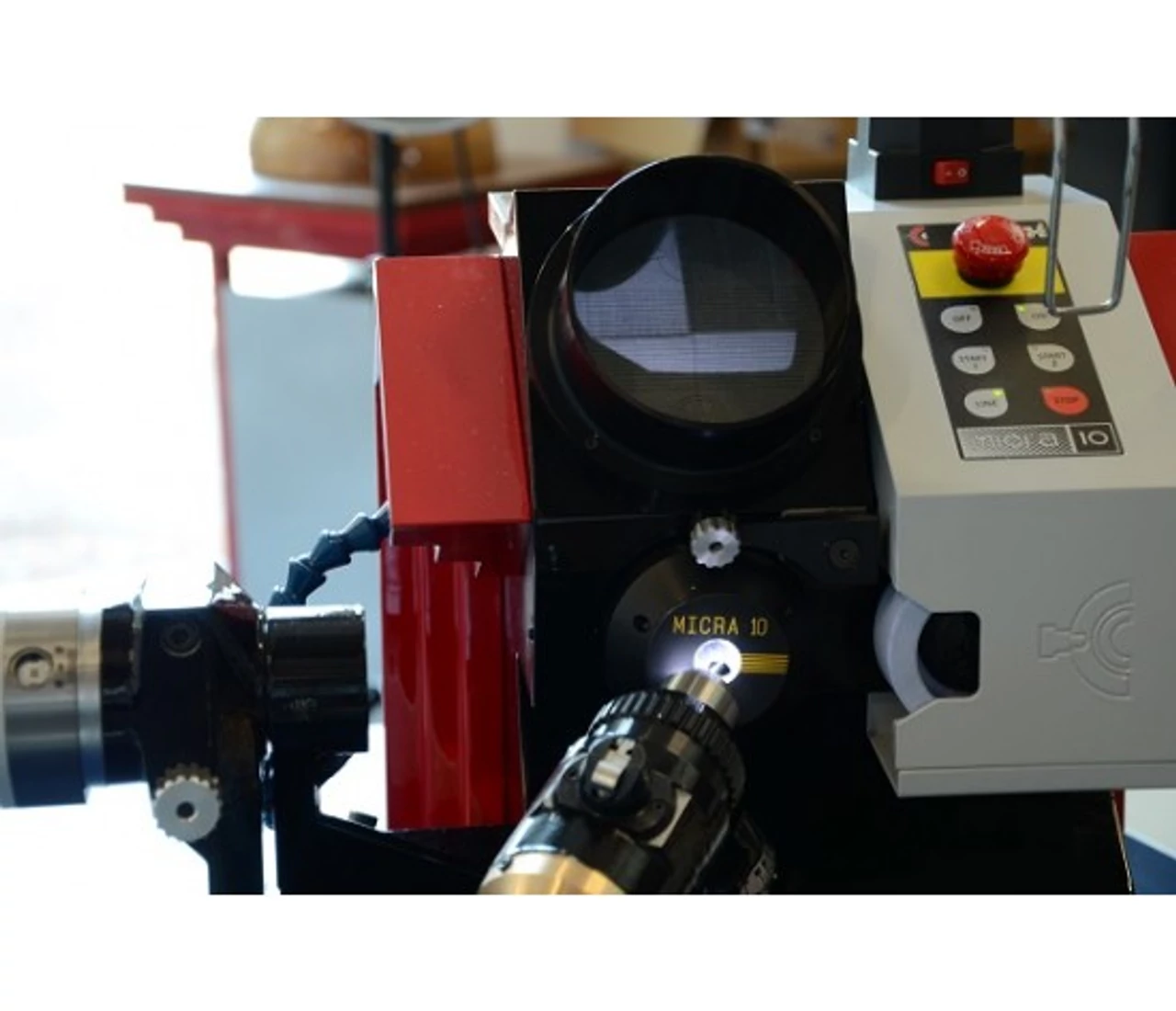

- 16X optikai projektor LED világítással.
- 57 kg
- CNC forgácsoló üzemeknek és szerszámélező műhelyeknek ajánljuk.
- Precíz 3+3 felület élezés.
- Gyártó: CUOGHI
- Típuskód / cikkszám: A0520
-
Elérhetőség:
2-3 hét (általában)
-

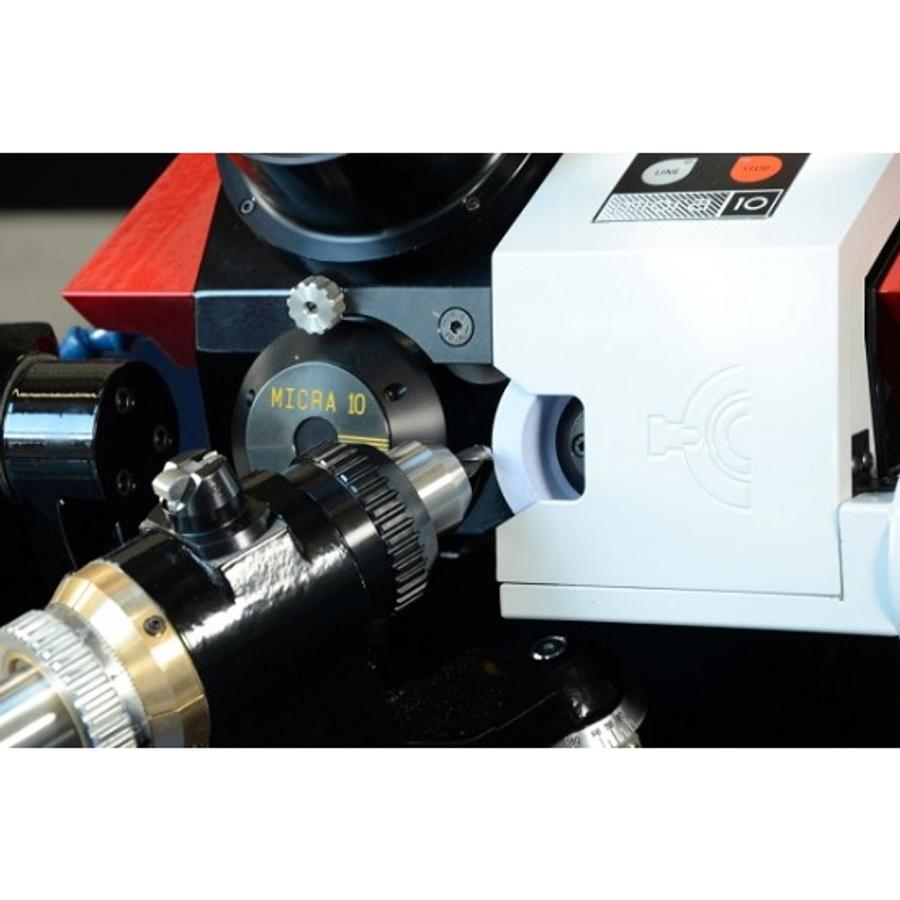

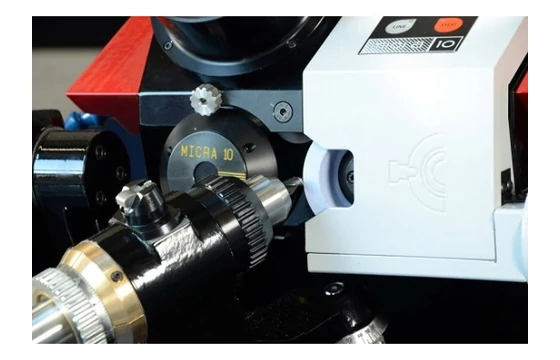

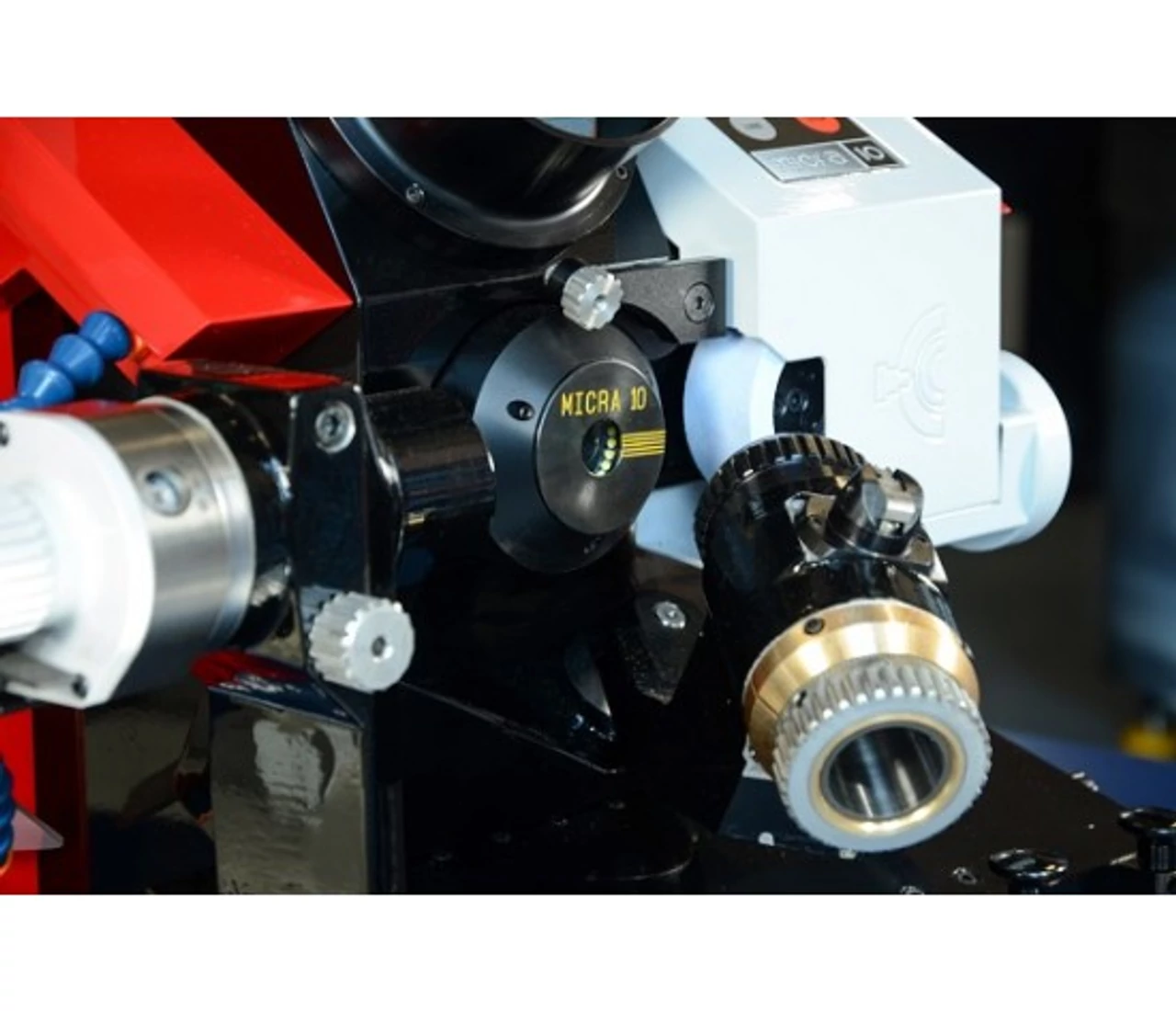

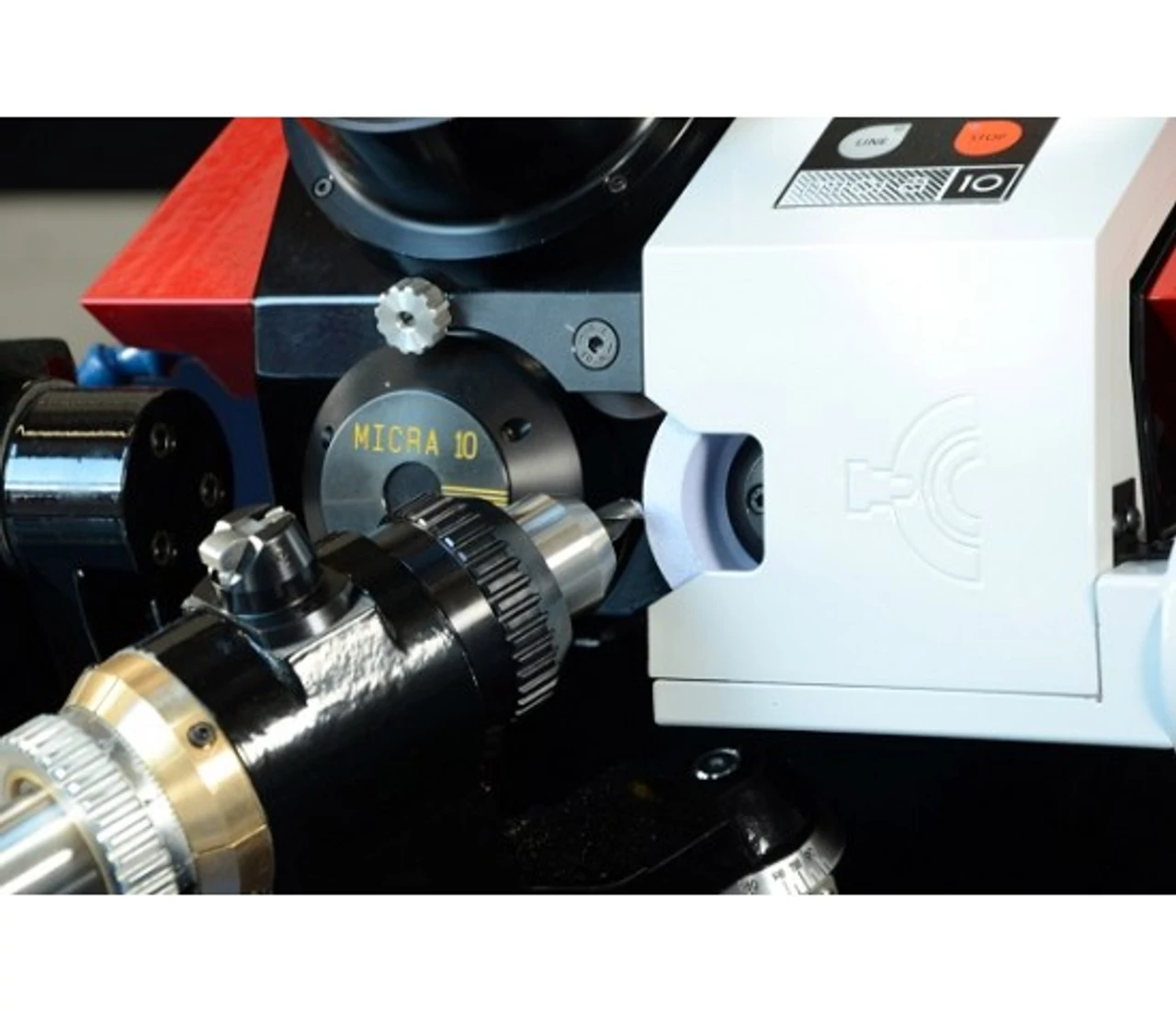

MICRA10 fúróélező gép
A MICRA10 tulajdonságai:
- Mérettartomány: Ø 0,5-16 mm (külön tartozékkal 20 mm-ig)
- Jobbos és balos, 2 és 3 élű gyorsacél és keményfém fúrókhoz
- 3+3 precíziós élezés negatív, vagy pozitív keresztél rövidítéssel.
- Állítható csúcsszög 80-180°, állítható hátszög 0-18°
- Az élezett fúrók radiális stabilitása és mérettartása kiváló.
Precíziós élezés: 3+3 felület
Keményfém és nagyértékű gyorsacél fúrók kedvelt élkialakítása.
Stabil, önközpontozó fúró negatív, vagy pozitív keresztél rövidítéssel.
A 3+3 felület élezésnél a fúró mindkét élére egymás után egy általában 8°-os (az ábrán világos) és egy 30°-os (az ábrán közepes) felületet köszörülünk úgy, hogy a felületek pontosan a fúró csúcsán metszik egymást, majd 50° szögben megélezzük a keresztélt (az ábrán sötétebb). A negatív keresztélezést elsősorban gyorsacél fúrókon, a pozitívot a keményfém fúrókon és az erősített lélekvastagságú fúrókon alkalmazzák.
Az így köszörült fúrónak jelentős előnyei vannak:
- nagyobb lesz a fúró termelékenysége és éltartama,
- kisebb előtoló erővel lehet fúrni,
- a fúró nagy radiális stabilitást mutat, a furatok méretpontosak lesznek,
- különböző anyagminőségekhez, vas- és nemvas anyagokhoz optimalizálható a szögek megfelelő megválasztásával.

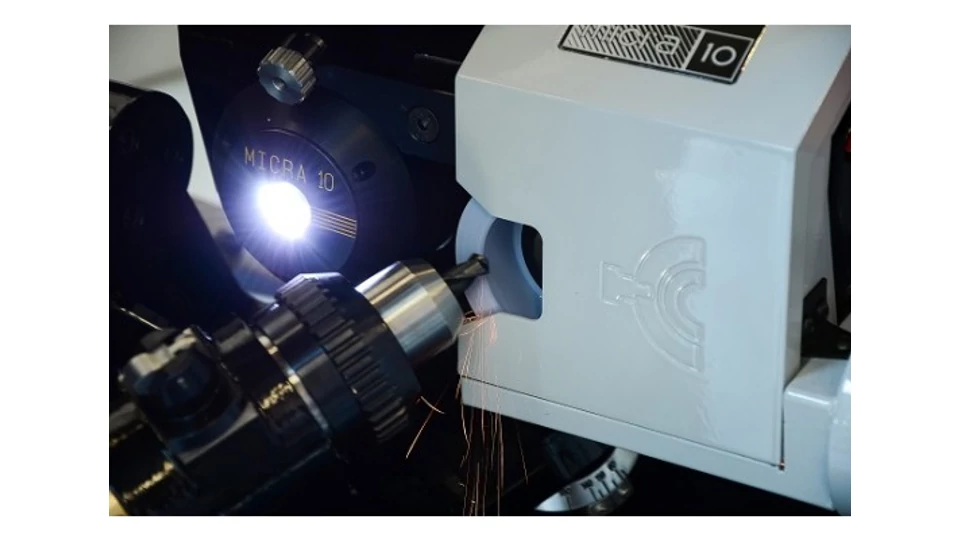

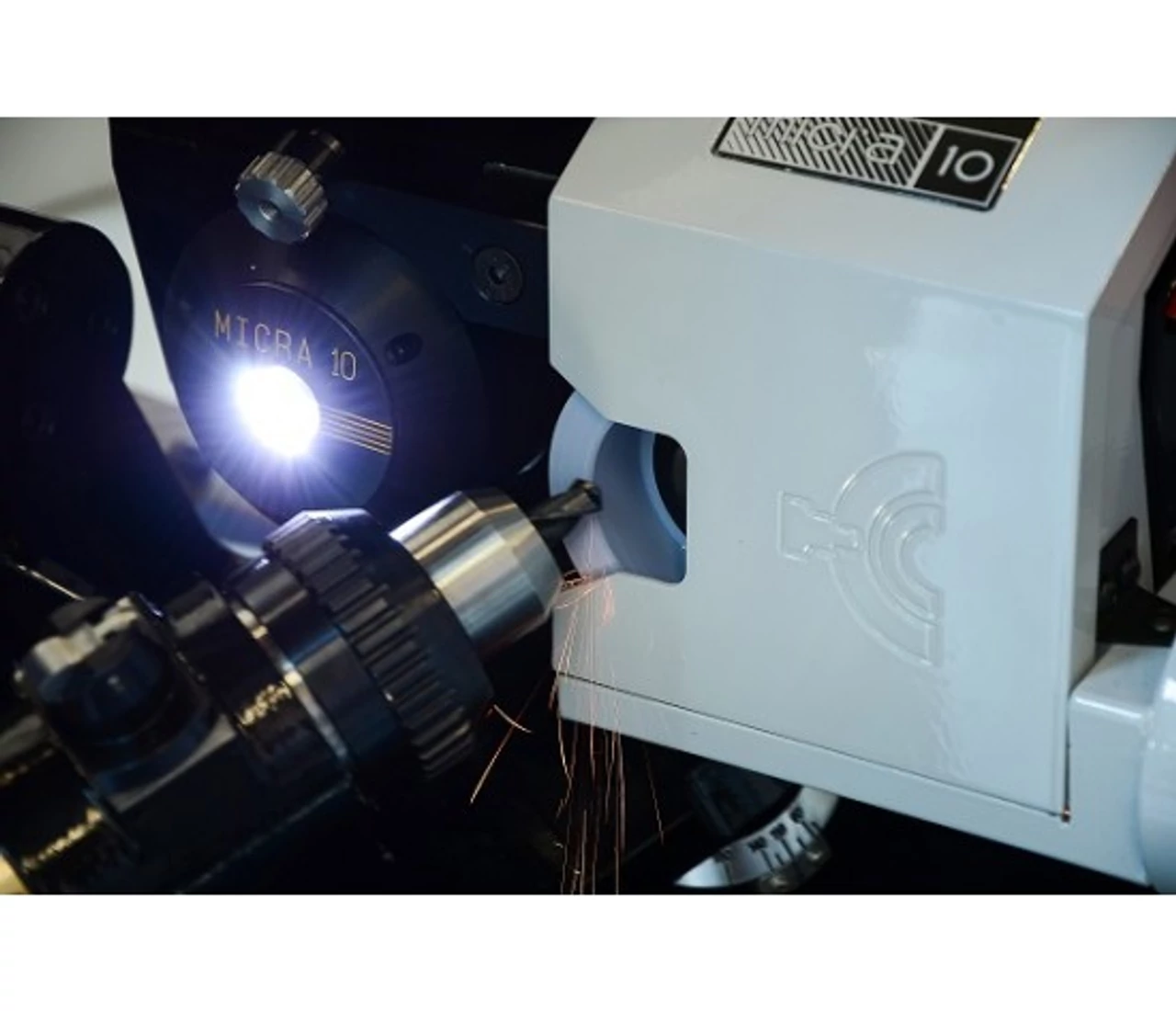

Fúróélezés MICRA10 géppel

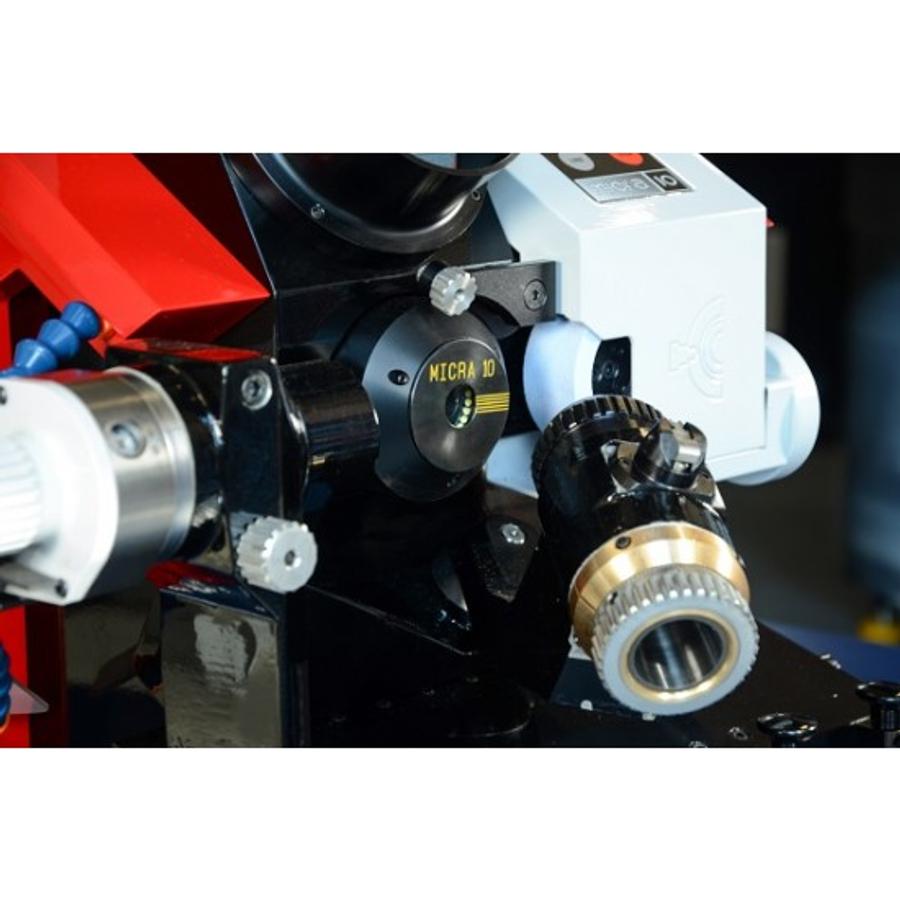

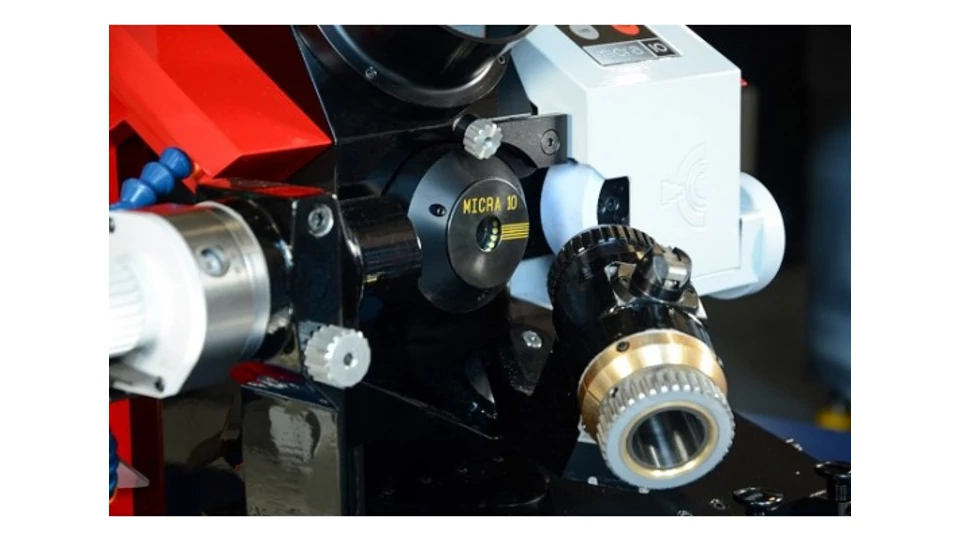

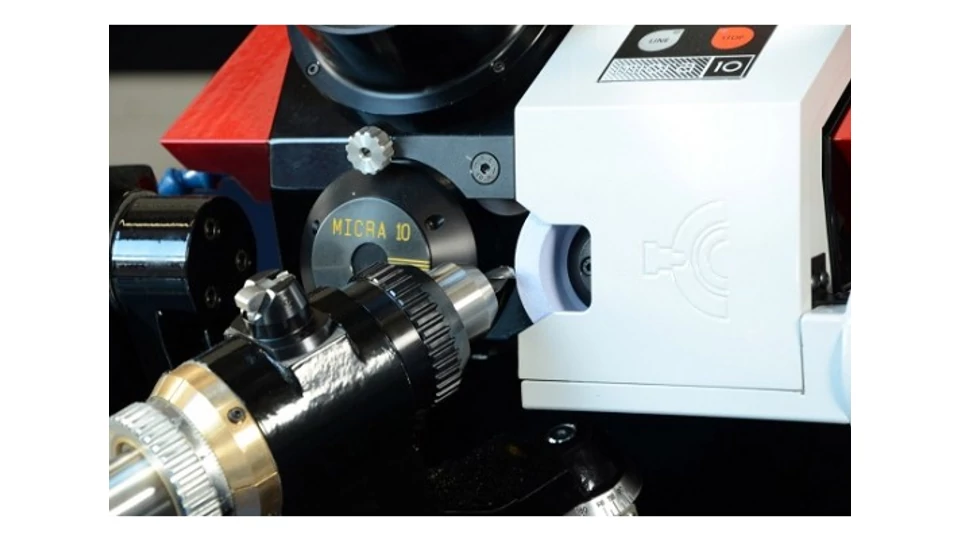

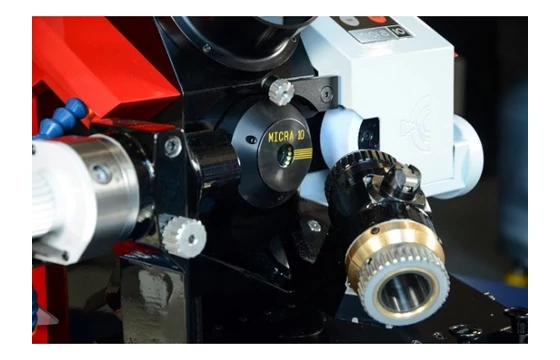

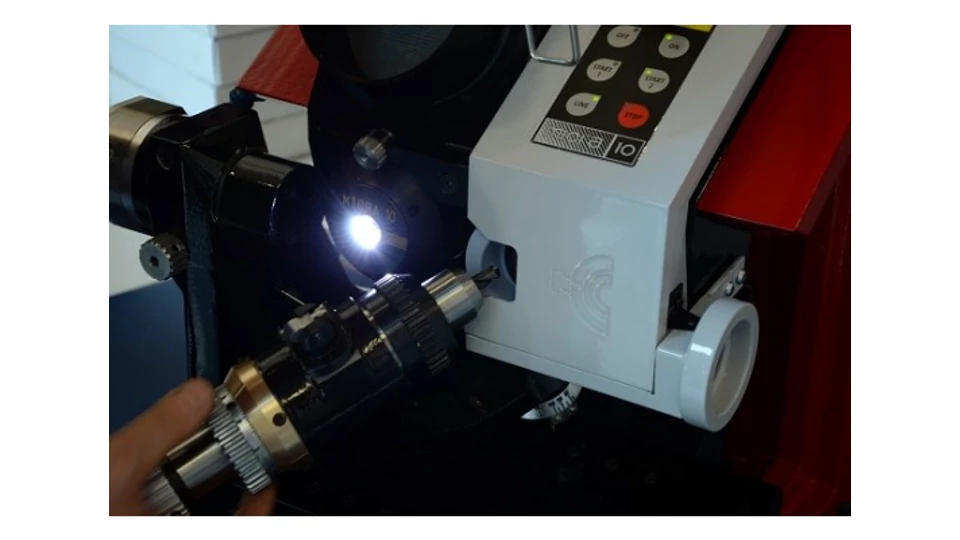

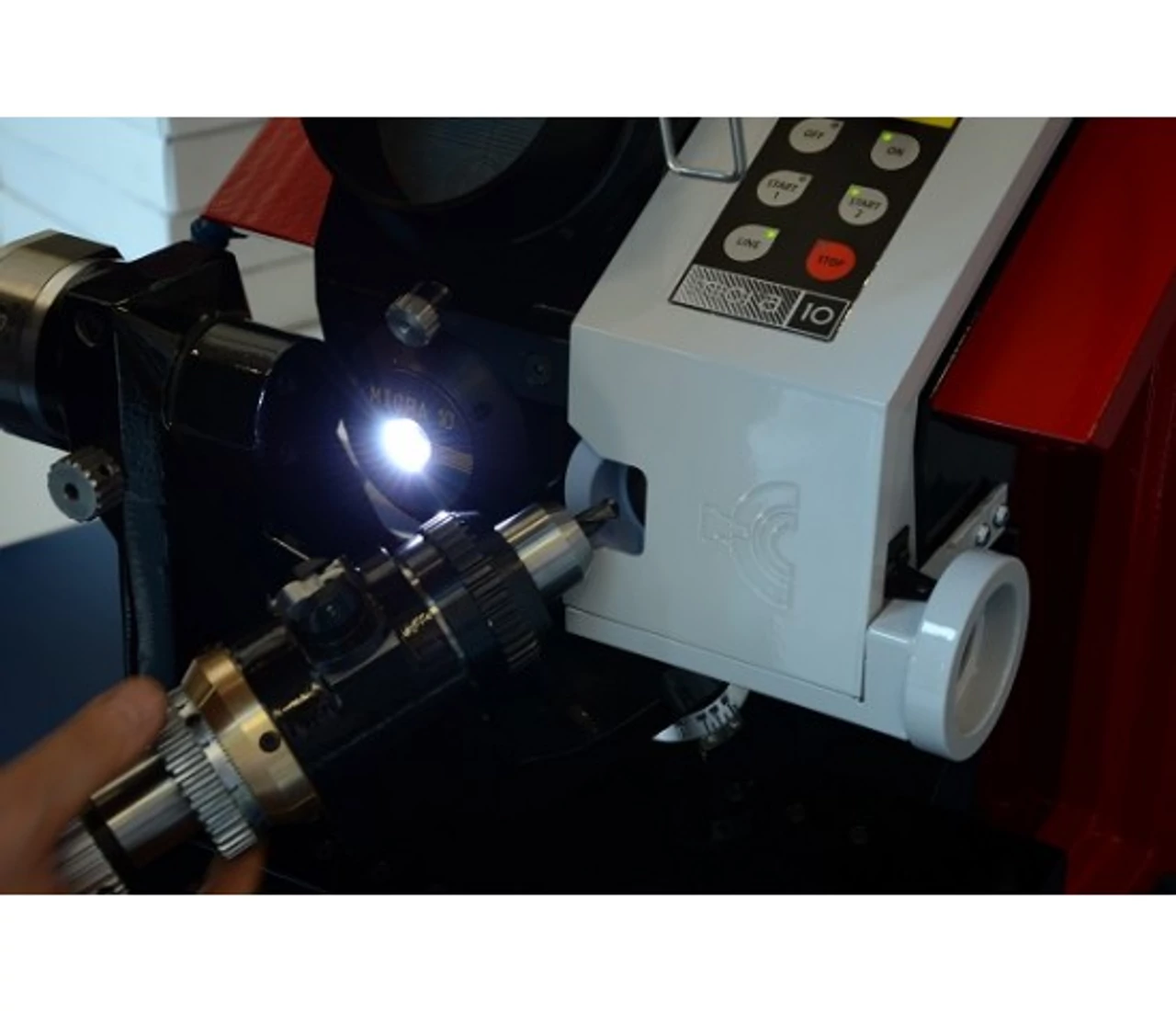

- A fúró befogása az önszorító tokmányba vagy a patronos befogóba.

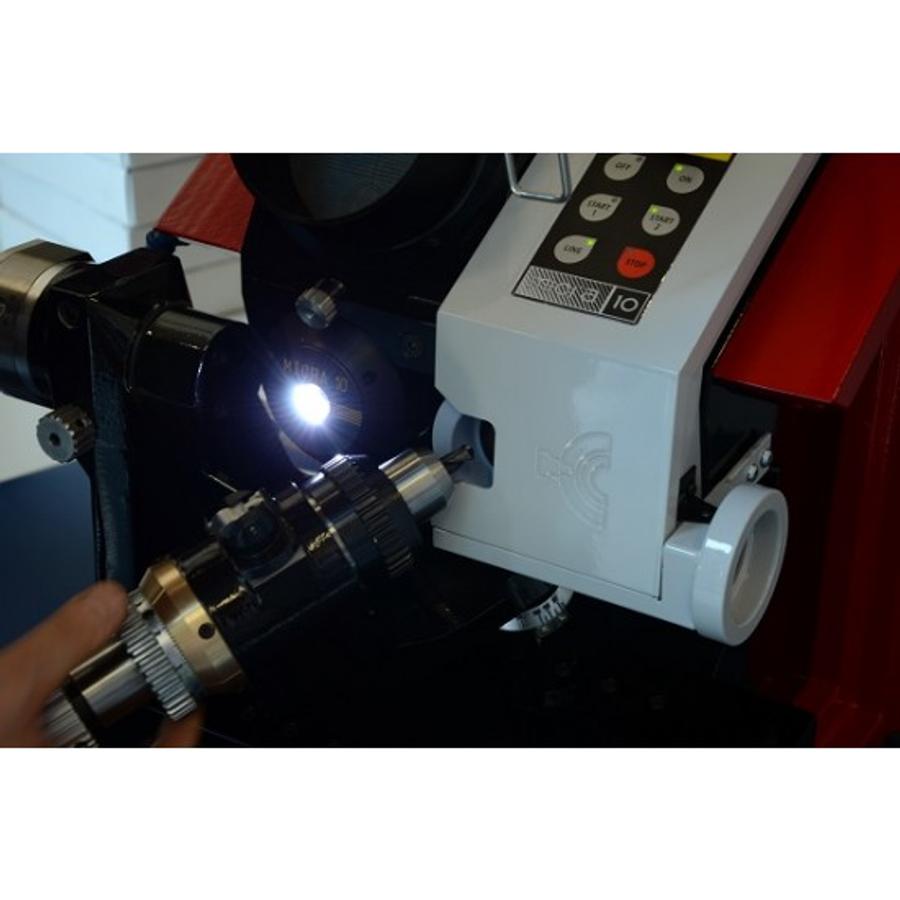

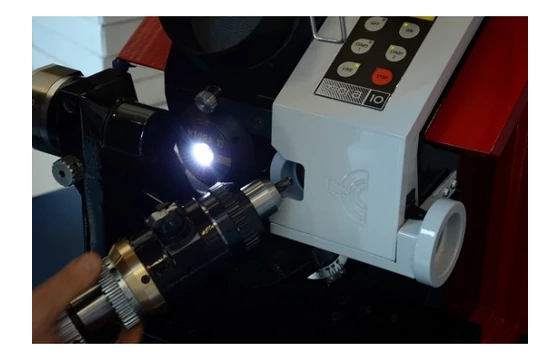

- A fúró élének tájolása a projektor segítségével.
- Csúcsszög beállítása, ha szükséges.

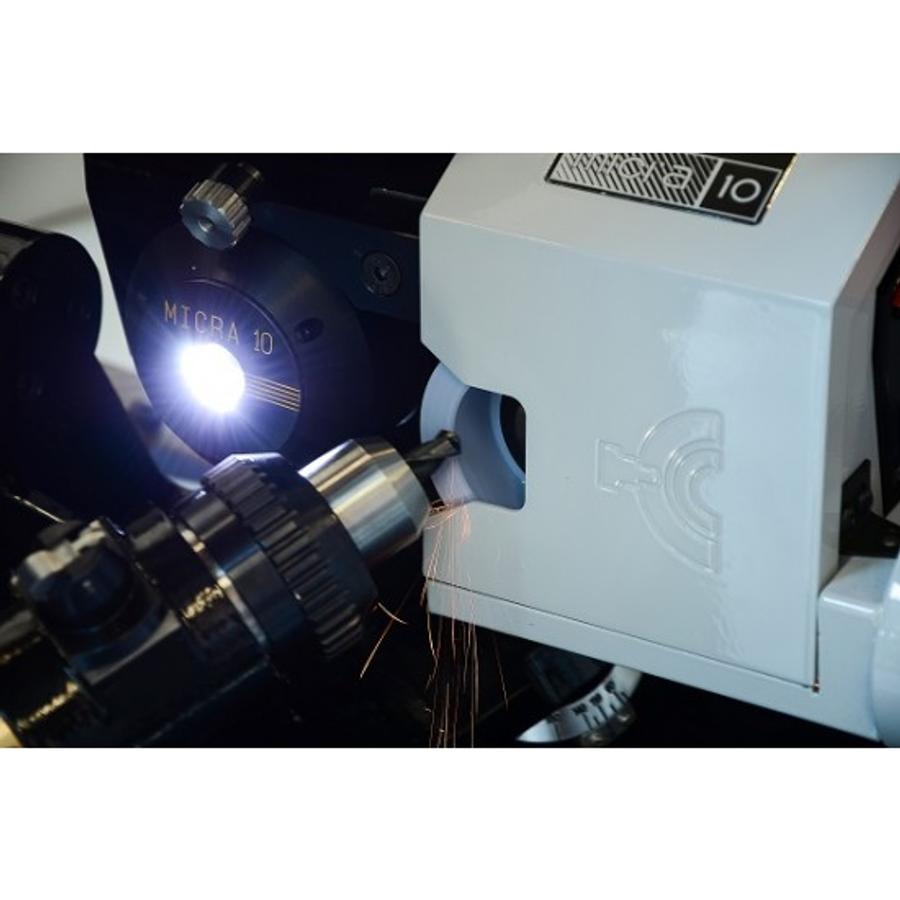

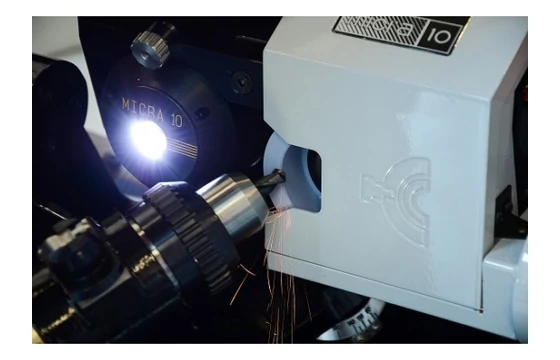

- Az első (8°-os) élfelület köszörülése.
- A második (30°-os) élfelület köszörülése.
- A fúró elfordítása 180°-kal, a második élfelület köszörülése.
- Negatív, vagy pozitív keresztélezés.

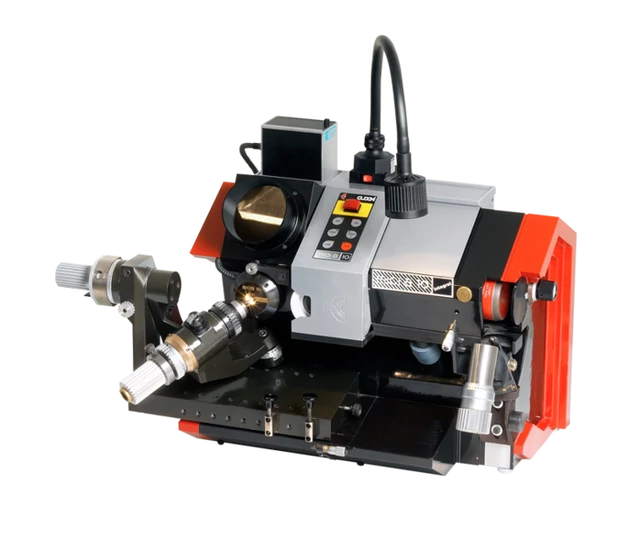

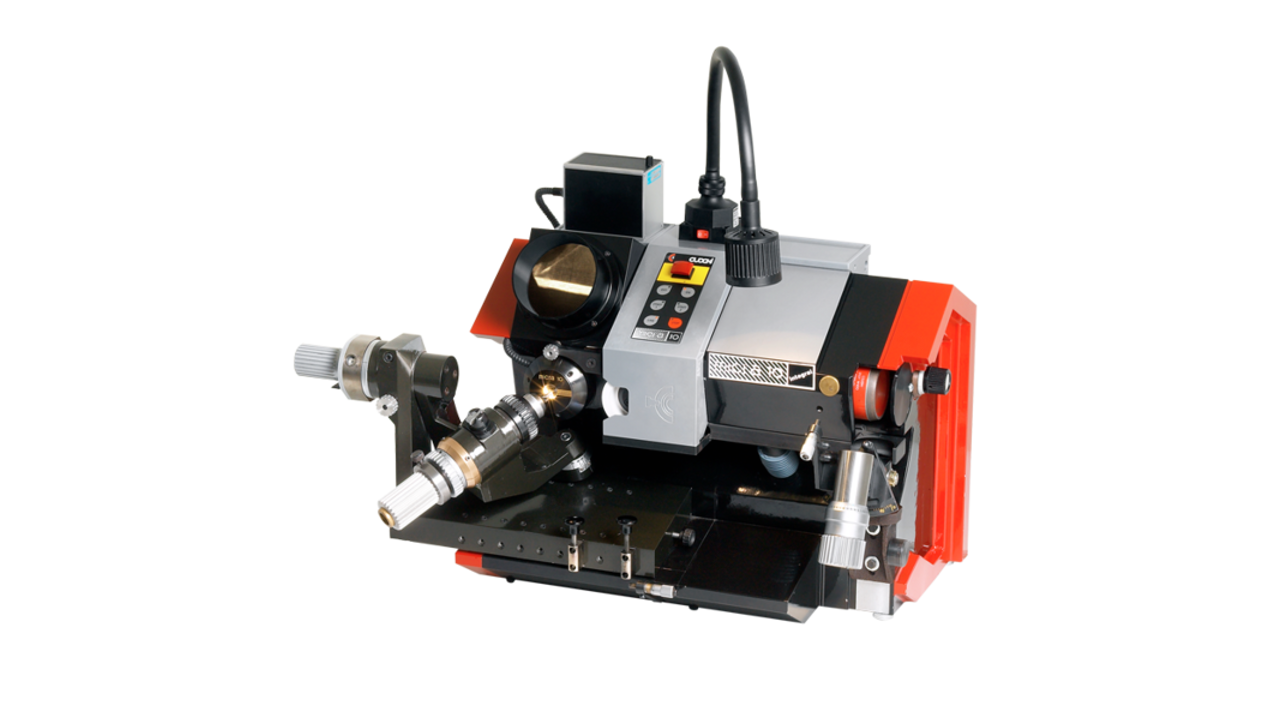

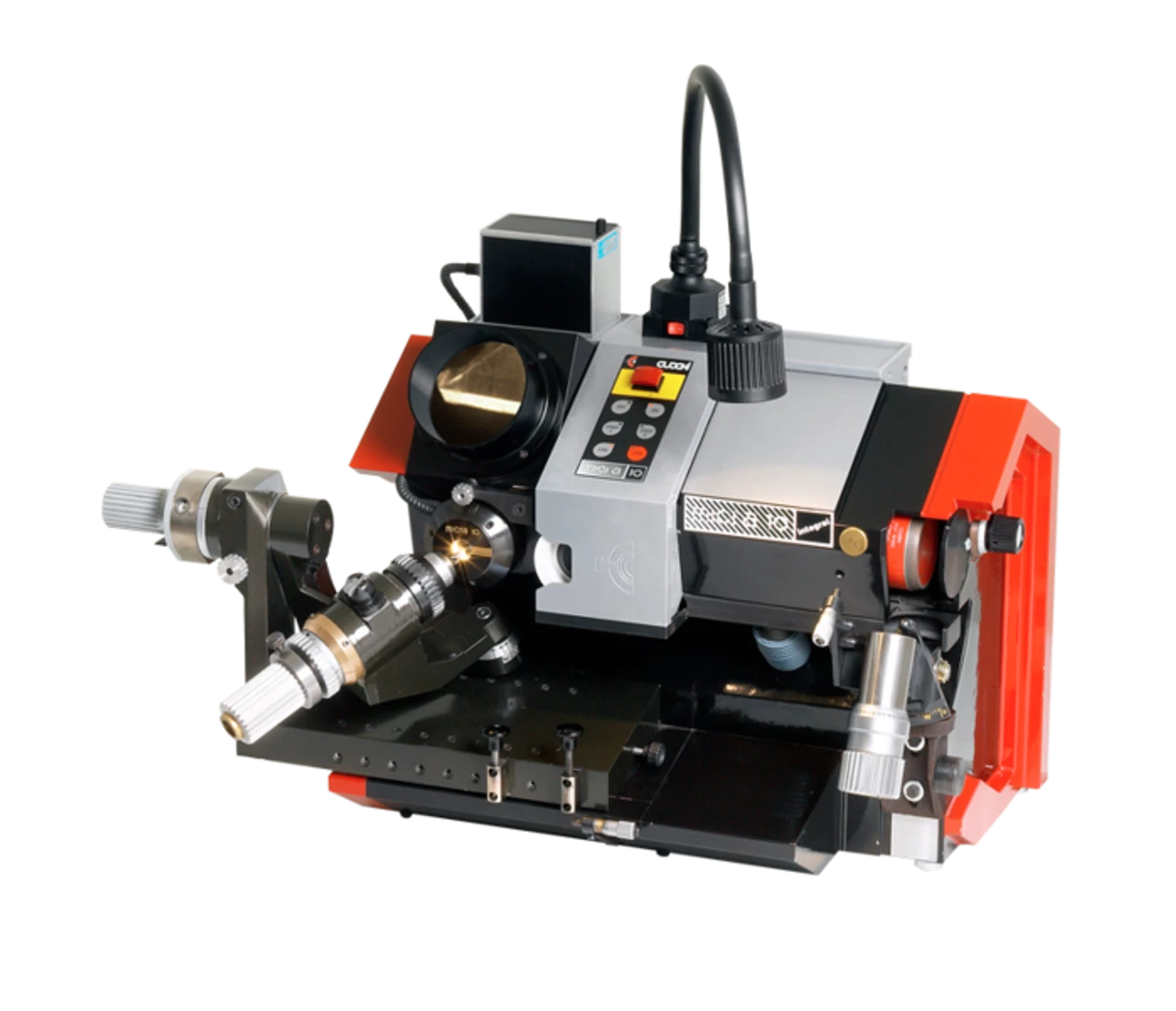

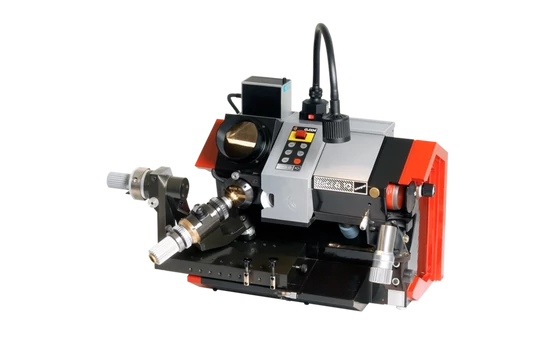

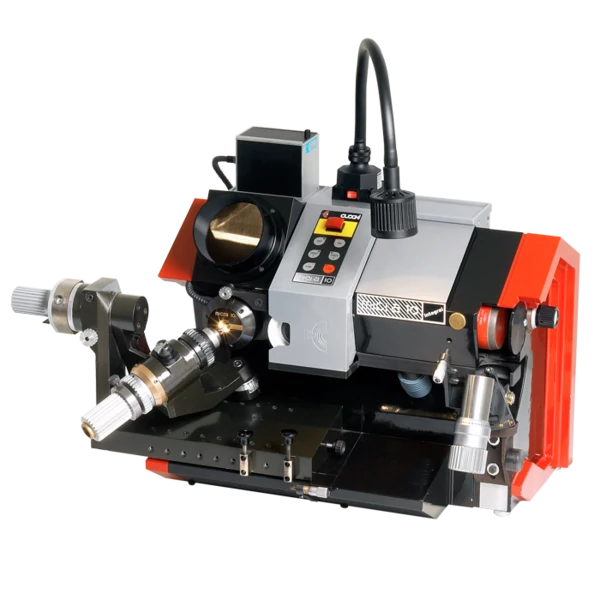

MICRA10-Integral
Elsősorban gyorsacél fúrók élezéséhez(korund/CBN korong, 4-pofás precíziós tokmány)
Keményfém fúrók optimális élezése külön tartozékokkal.
Alapfelszereltség:
- 4-pofás tokmány 0,5-6,35 mm

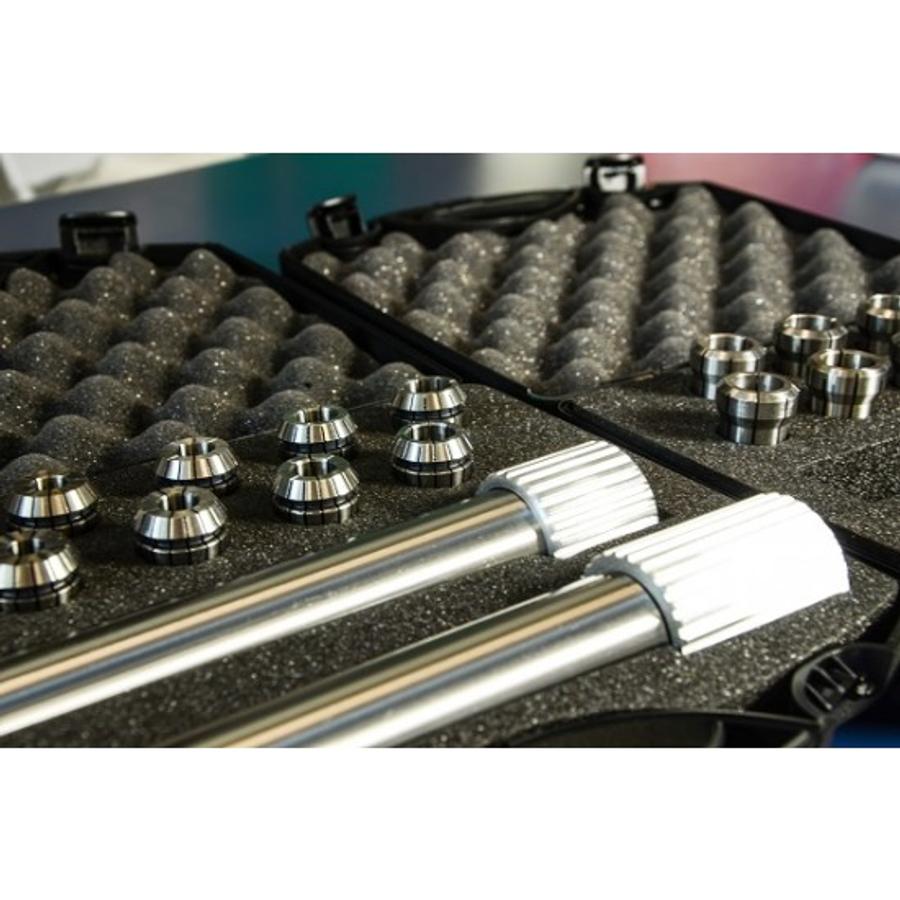

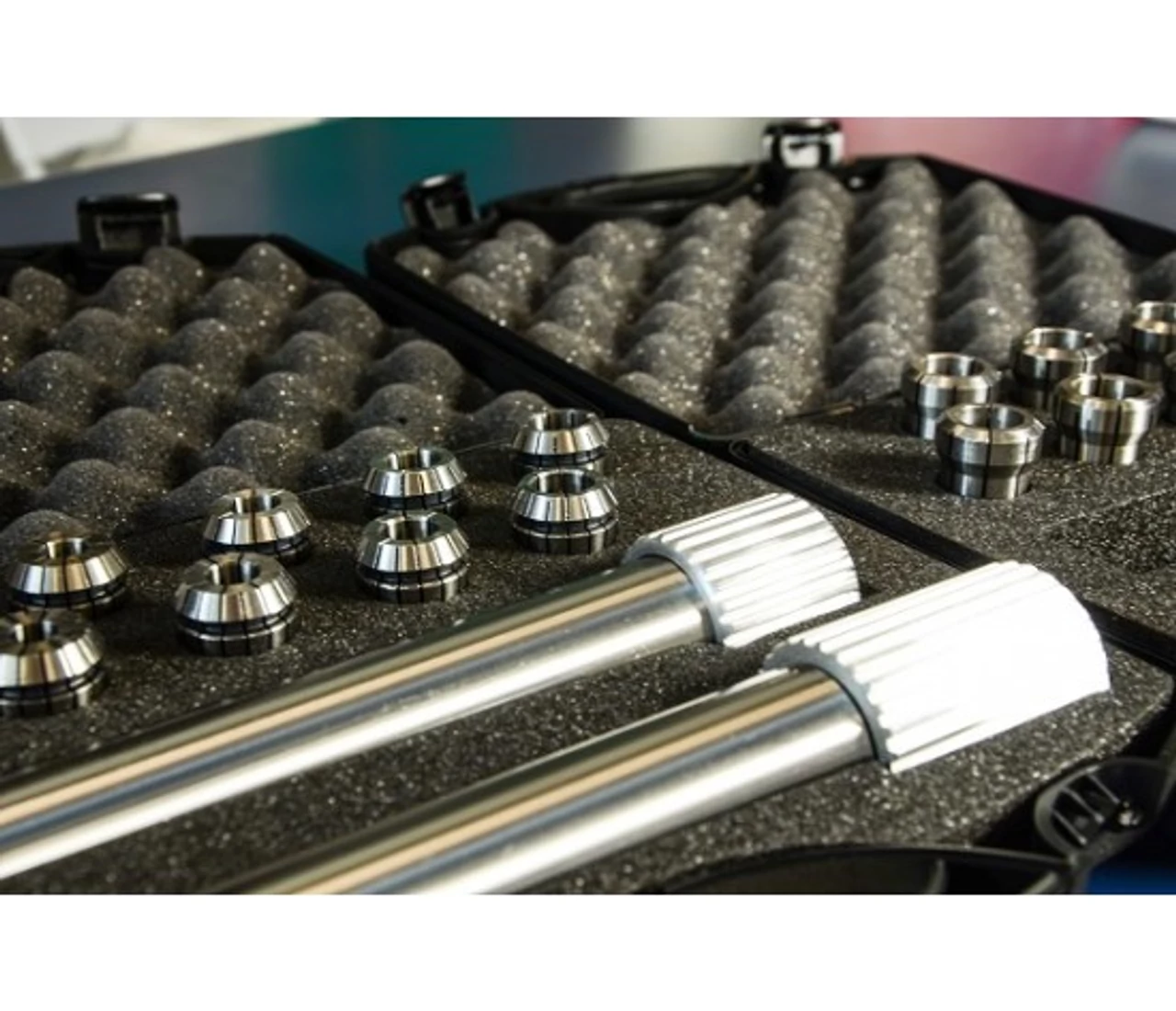

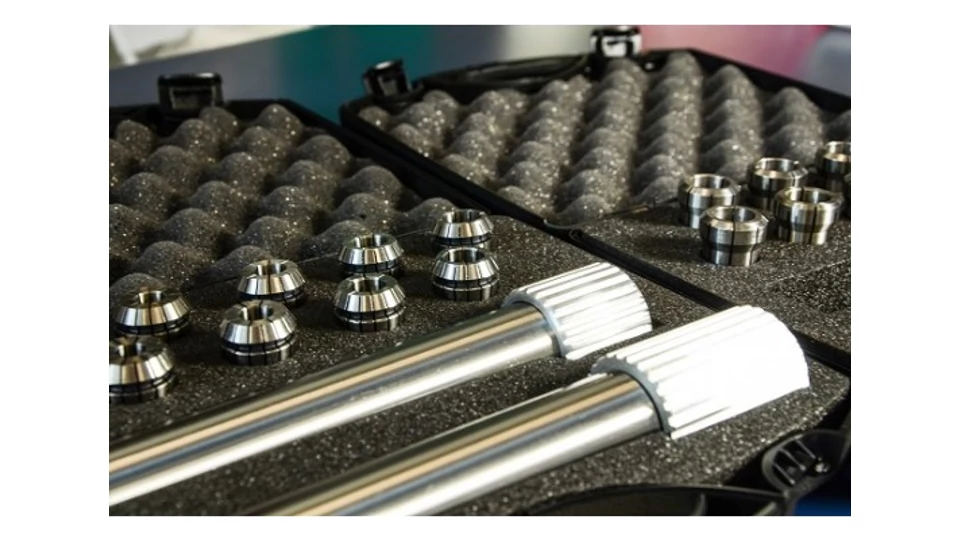

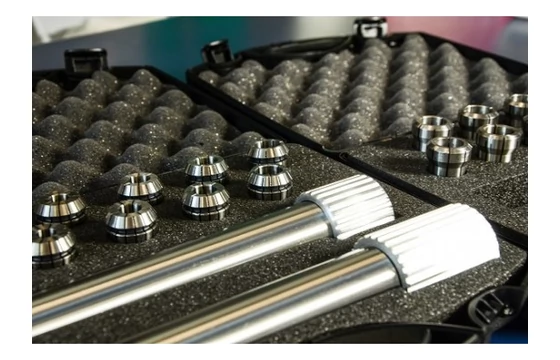

- Patronos befogótokmány 10 db patronnal 6-16 mm

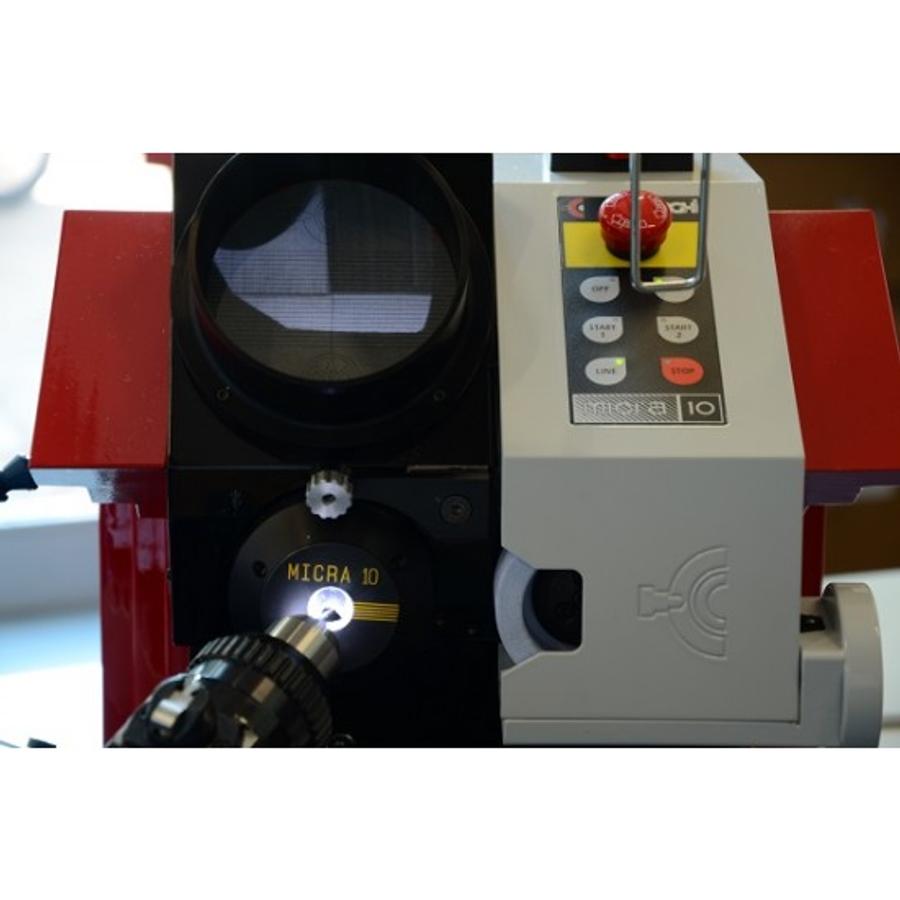

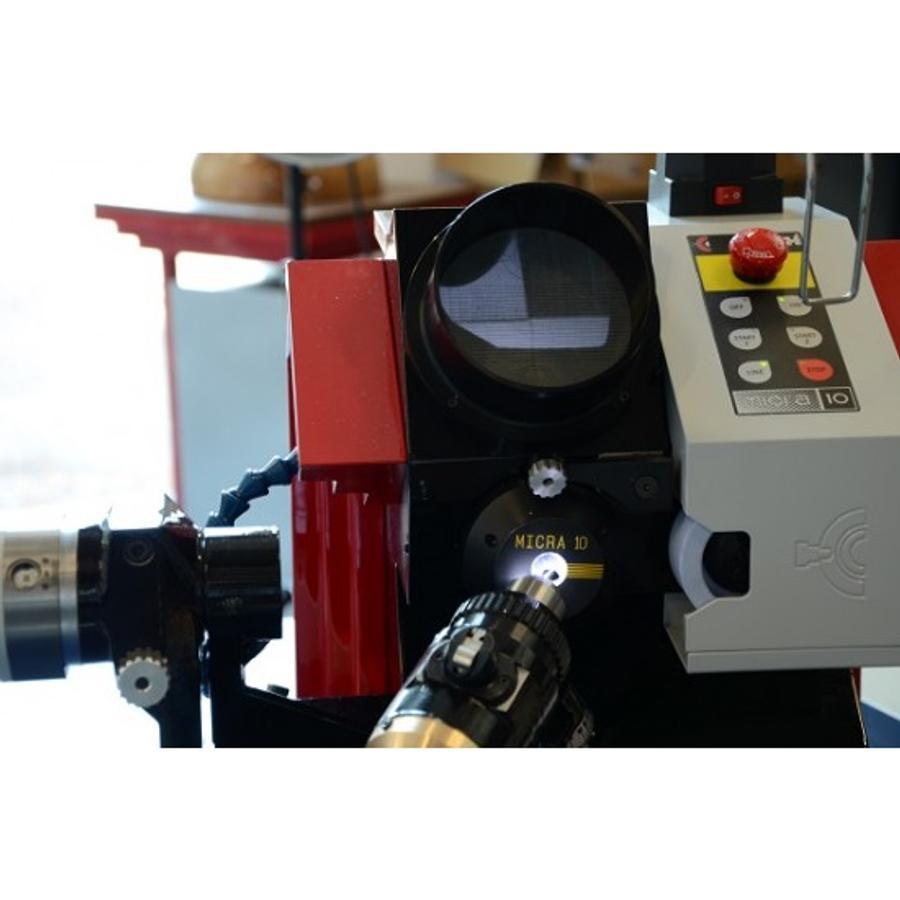

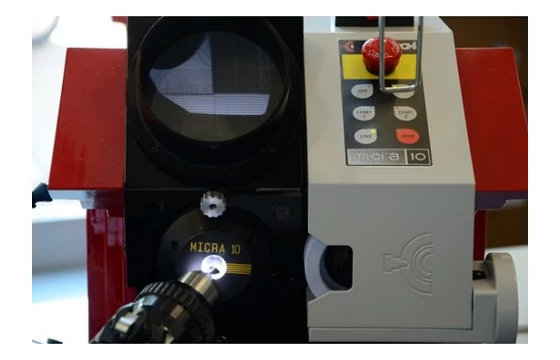

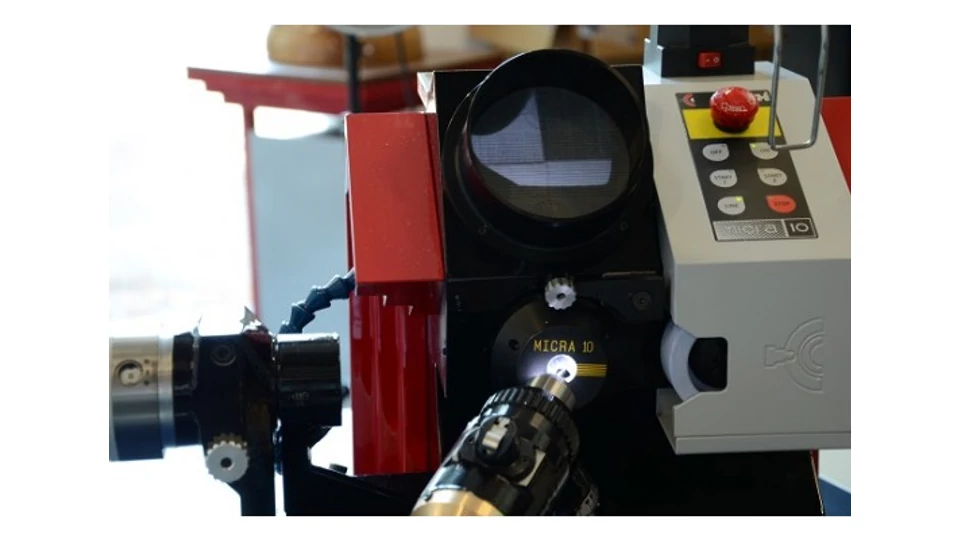

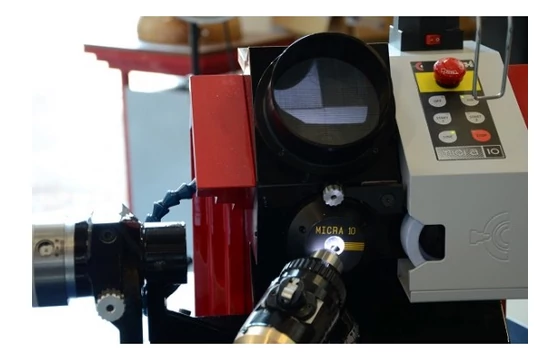

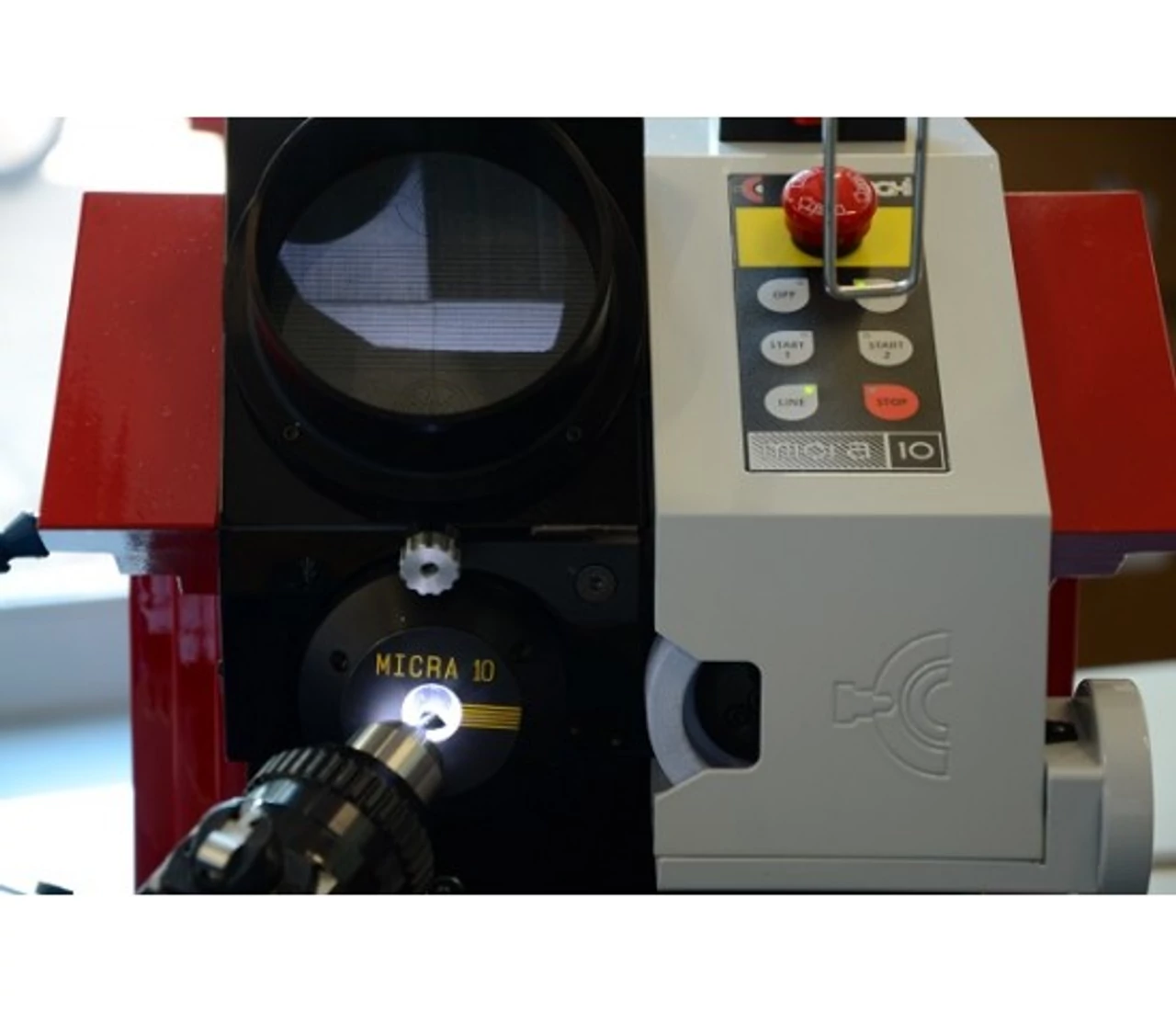

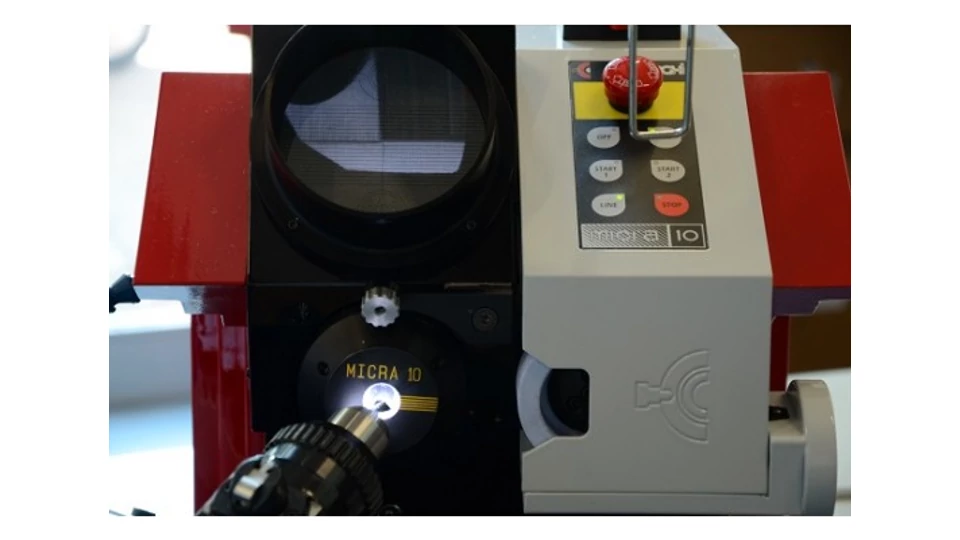

- 16X LED projektor a fúró pozicionálásához
- Mikrométeres ütköző a keresztél kikönnyítés mélységének beállításához
- Halogénlámpa 24V
- 3 db köszörűkorong (60-120-220 szemcse)
- 3 db korongagy
- Köszörűkorong szabályozó készülék 0,5 karátos gyémánttal
- Használati utasítás
Opciós tartozékok:
- Patronos befogótokmány 16-20 mm
- Munkaasztal szerszámos fiókkal
- Pneumatikus porelszívó
- Léghűtés
- CBN korong gyorsacél fúrókhoz
- Gyémánt korong keményfém fúrókhoz
- Tartalék köszörűkorongok és korongagyak
A MICRA10 fúróélező gépek műszaki adatai
- Mérettartomány: Ø 0,5-16 mm
(külön tartozékkal 20 mm-ig) - Élezhető fúró: jobbos és balos, 2 és 3 élű
- Állítható csúcsszög 80-180°
- Állítható hátszög 0-18°
- Maximális fúróhossz: tetszőleges
- Korongméret: 70x30x25 mm
- Orsó fordulatszám: 7100 ford/min
- 220/380 V - 50 Hz
- Motorteljesítmény: 0,18 kW
- Halogénlámpa: 24 V
- A gép megfelel az Európai Unió irányelveinek (CE)
- Méretek: 680 x 500 x 520 mm
- Tömeg: 57 kg
További információ:
Használati utasítás
