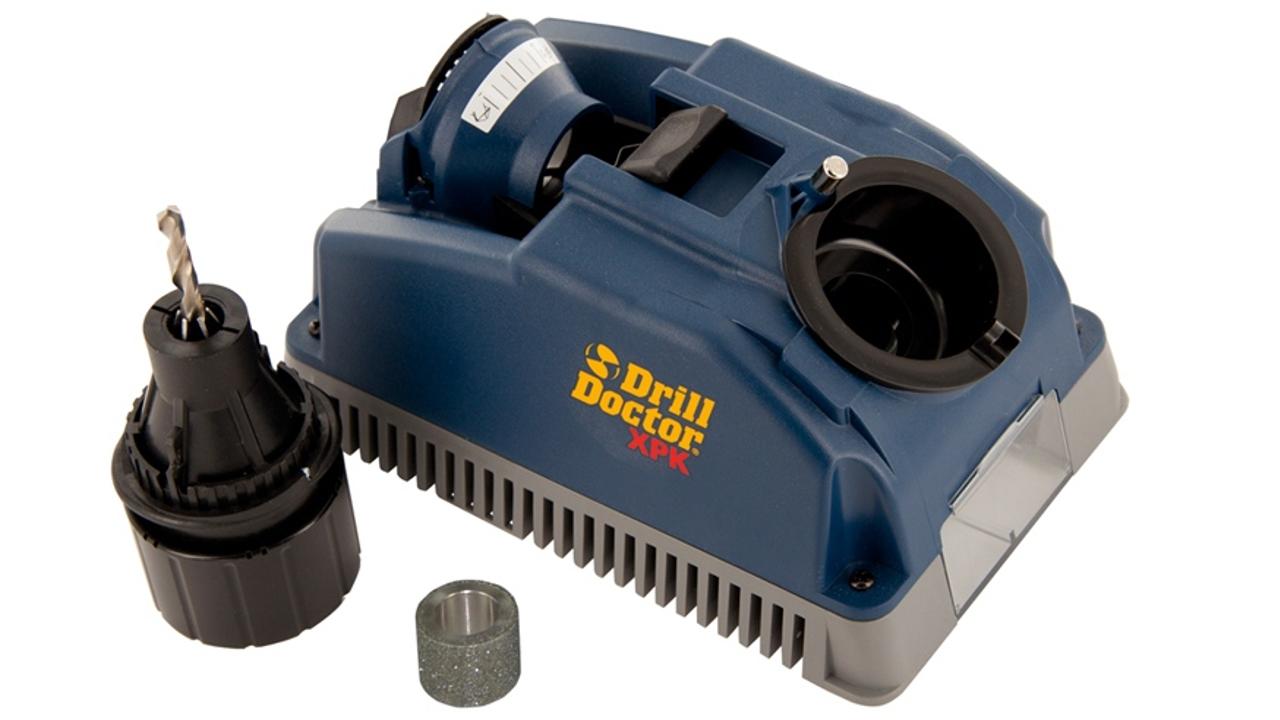

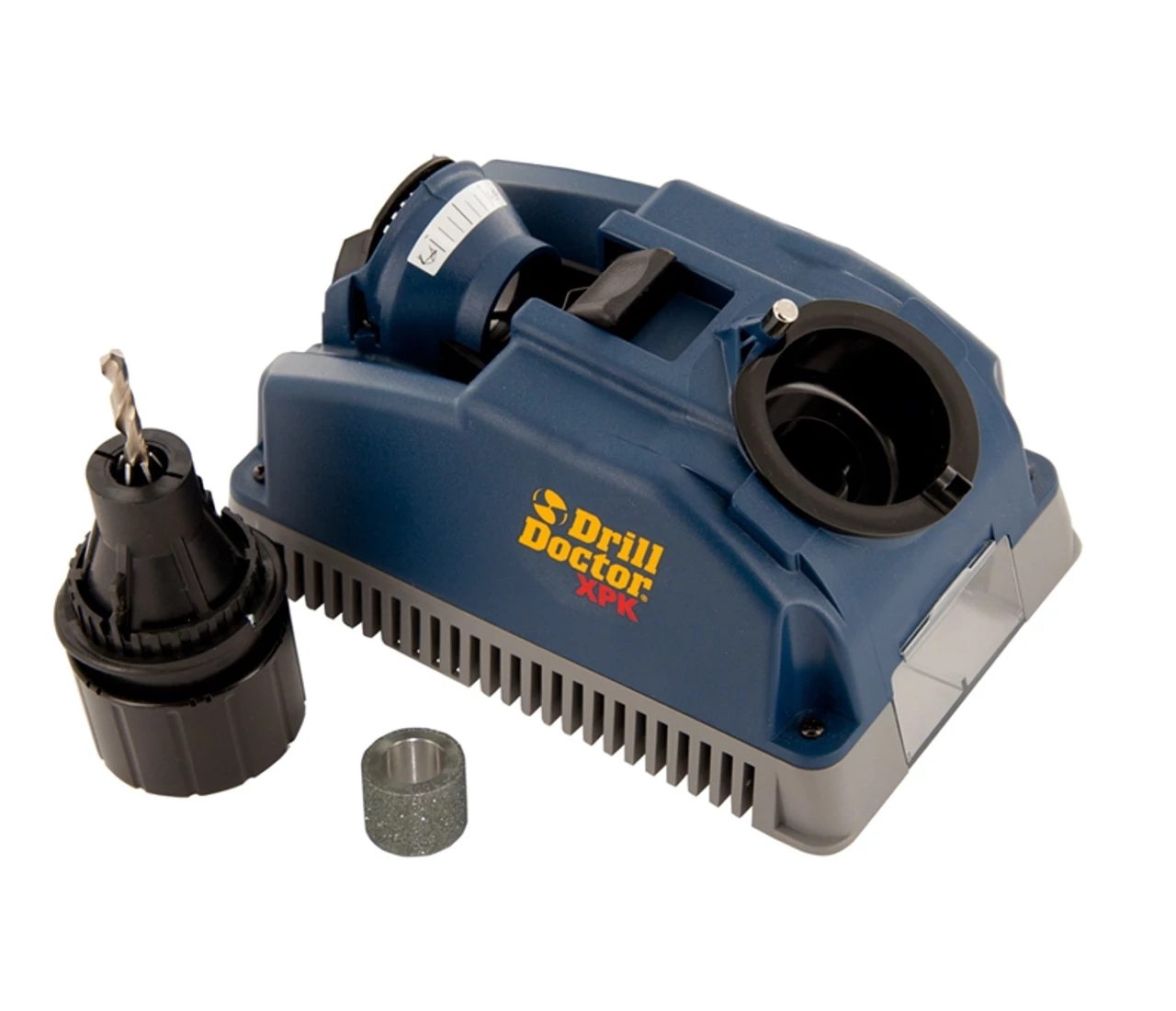

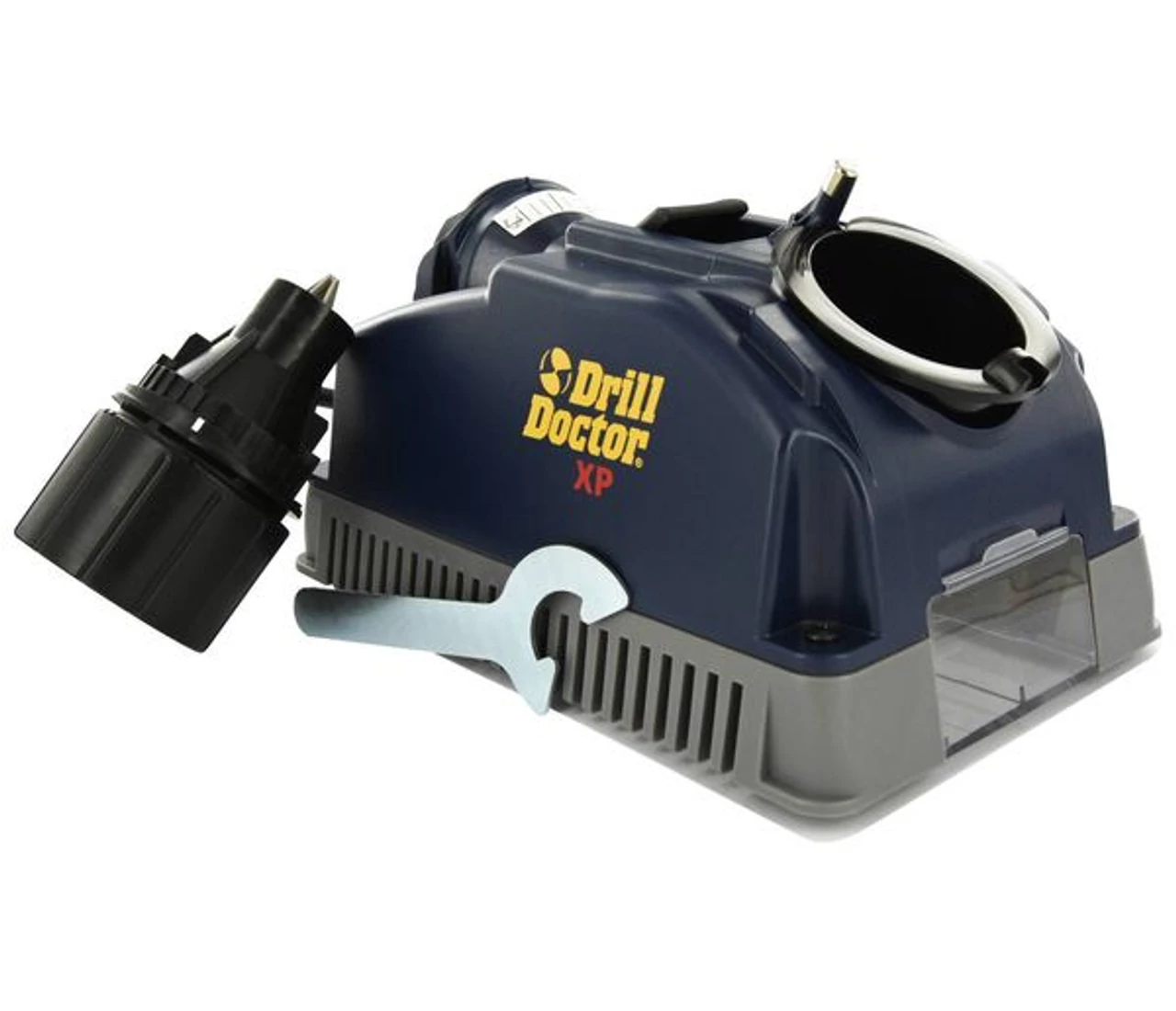

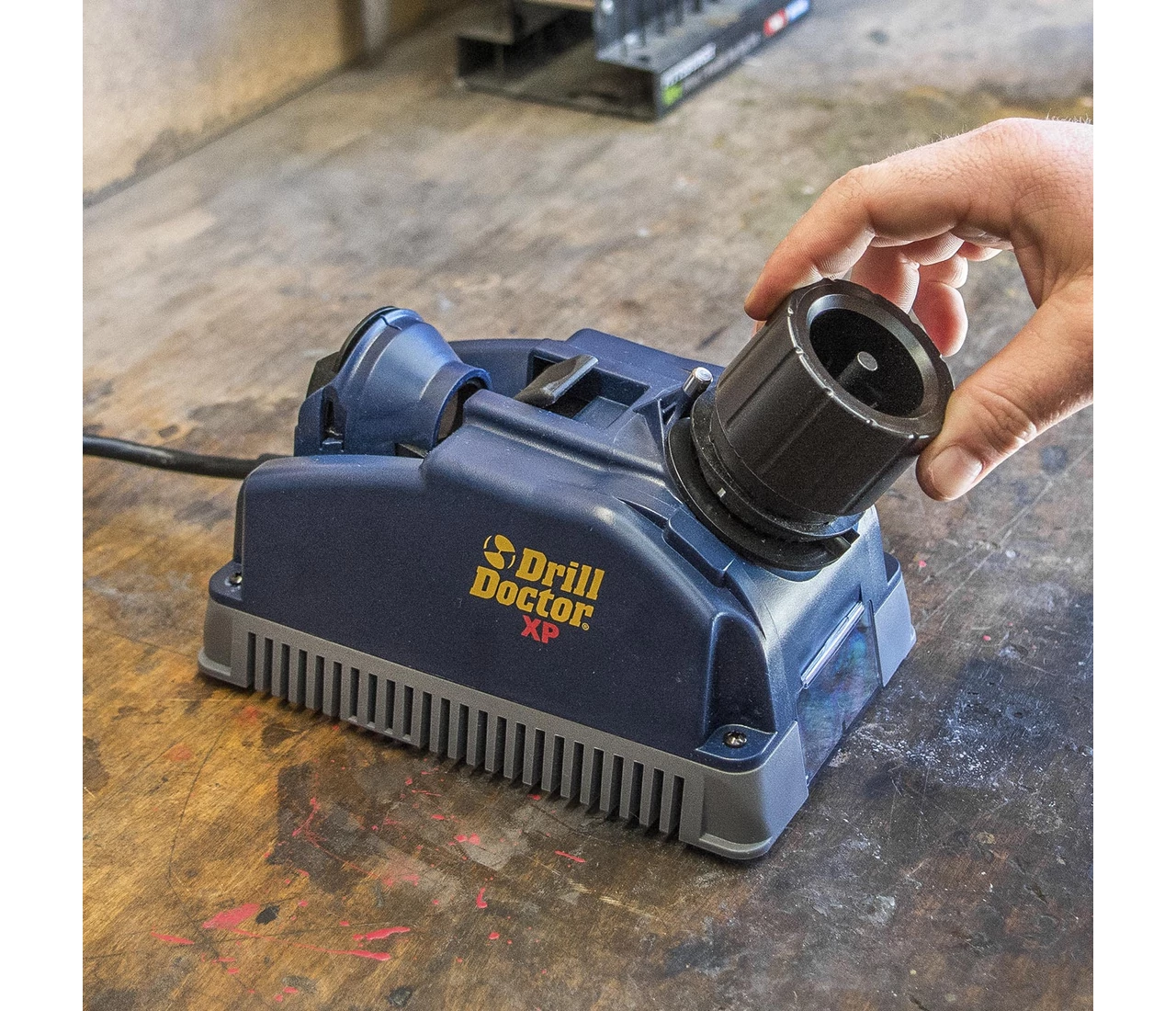

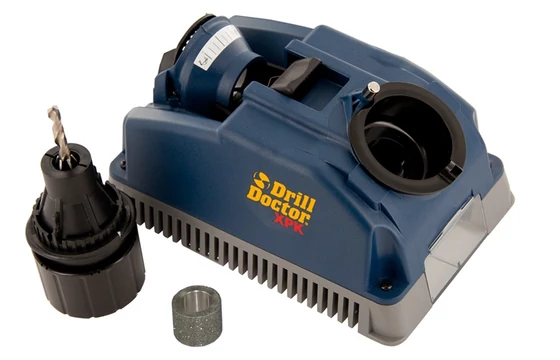

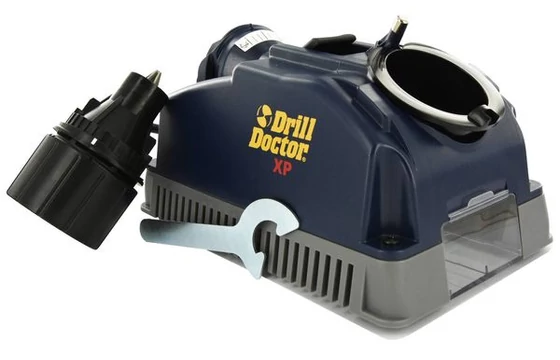

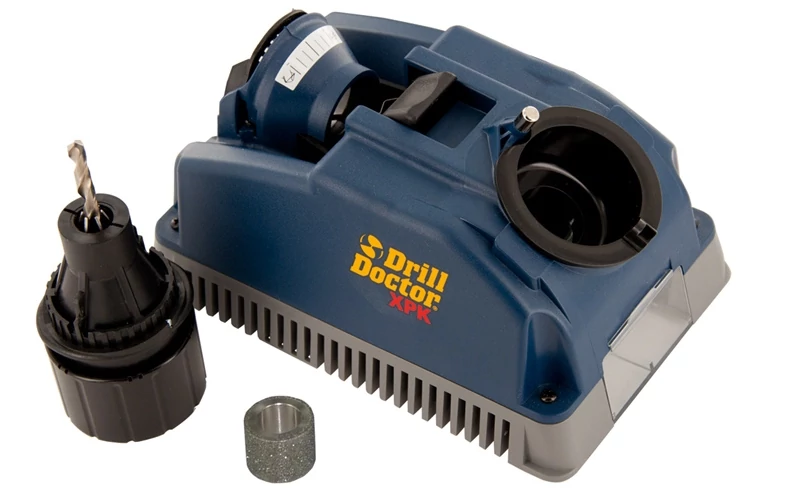

Drill Doctor XP fúróélező gép
Egyszerű fúróélezés 118° csúcsszöggel.
A Drill Doctor XP hordozható, műanyag házas, professzionális fúróélező gép általános rendeltetésű és keresztélezésű csigafúrók, valamint betonfúrók élezéséhez.

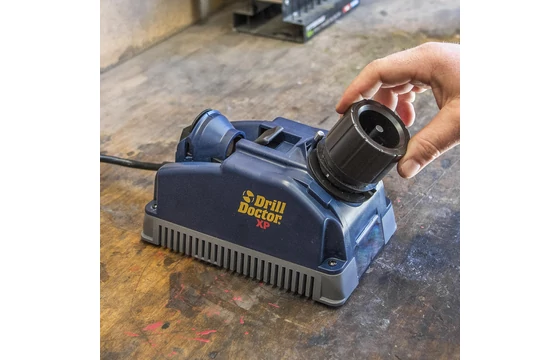

Egyéni használatra, kis lakatos és más műhelyeknek ajánljuk. Az élezés kényszerpályás megvezetéssel, a ceruzahegyezéshez hasonló mozdulatokkal történik.
A DD XP fúróélező fő jellemzői:
- Állítható befogótokmány: 2,5-13 mm
- 118° csúcsszög
- Változtatható hátszög új beállító rendszerrel
- Keresztélezési lehetőség, önközpontozóvá teszi a fúrót
- Cserélhető gyémánt korong
- Használati utasítás
Használati utasítás

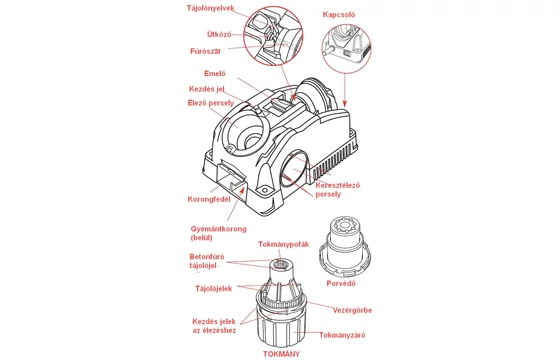

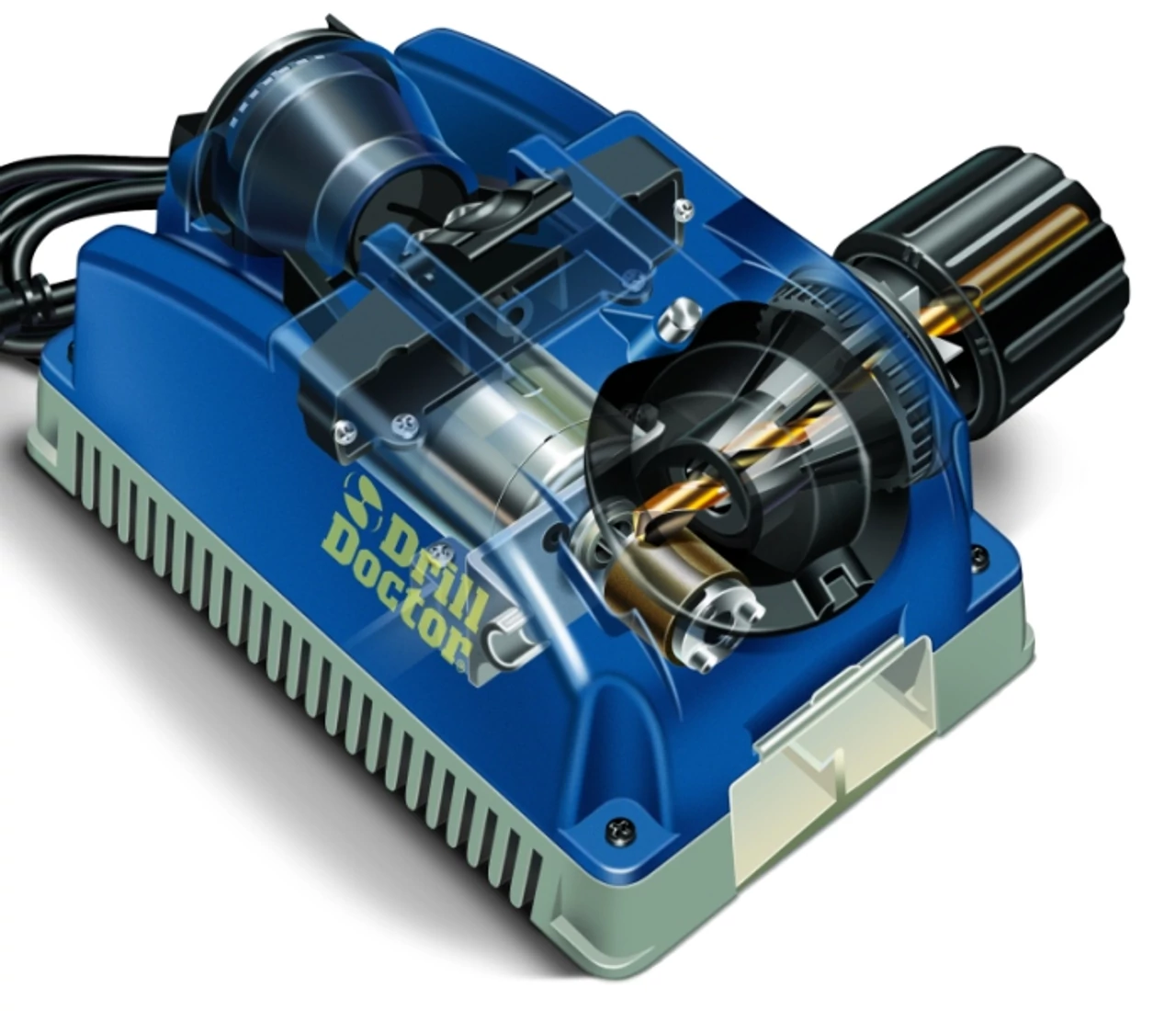

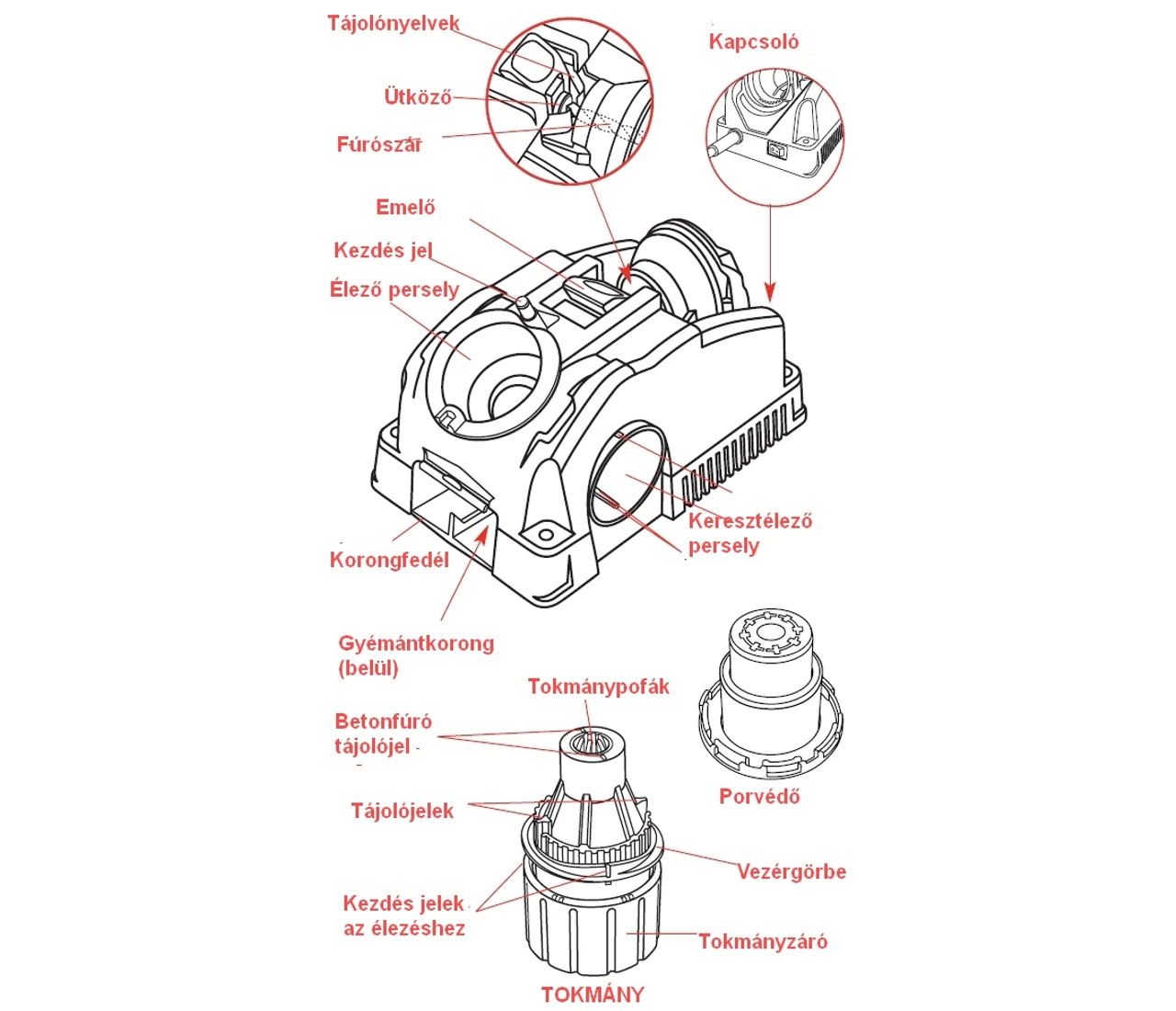

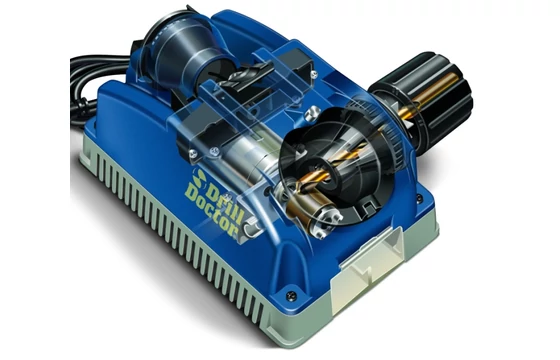

Az élezőgép részei:
A csigafúró élezés lépései röviden

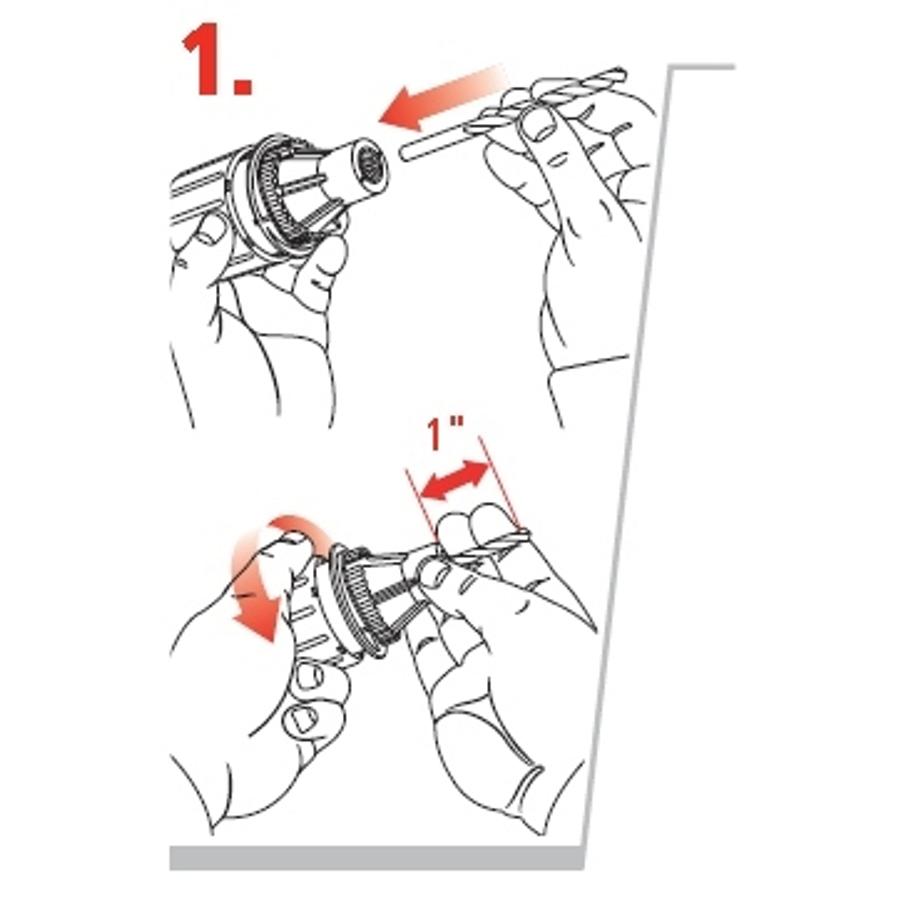

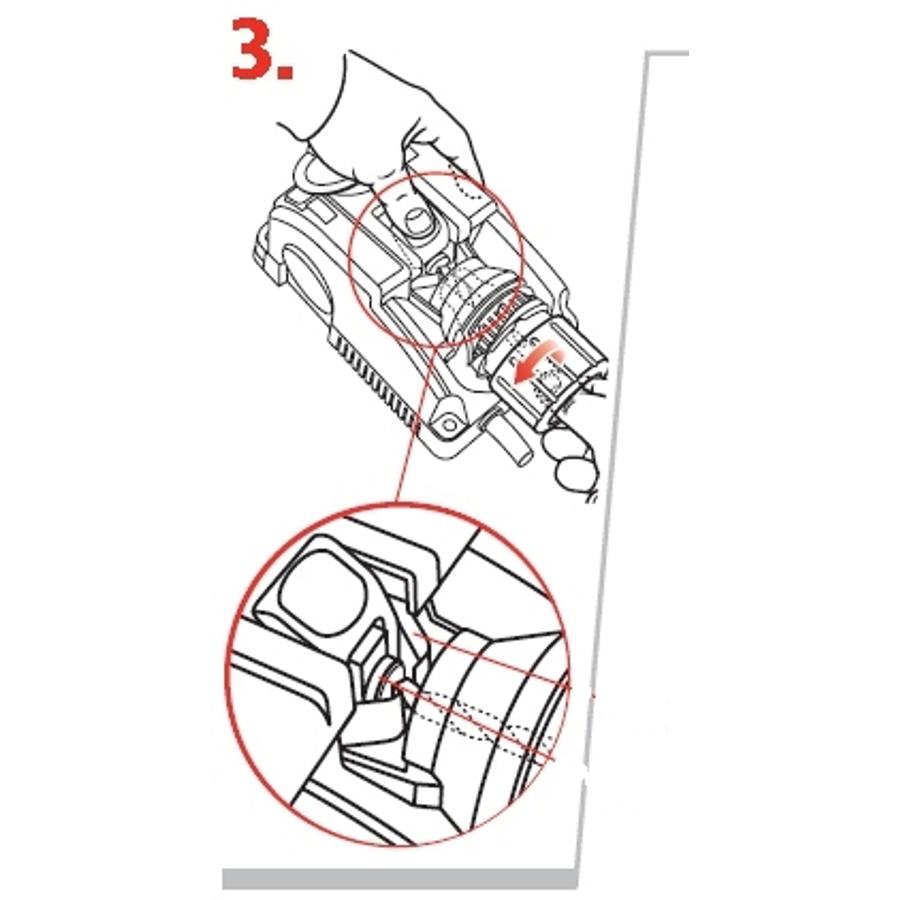

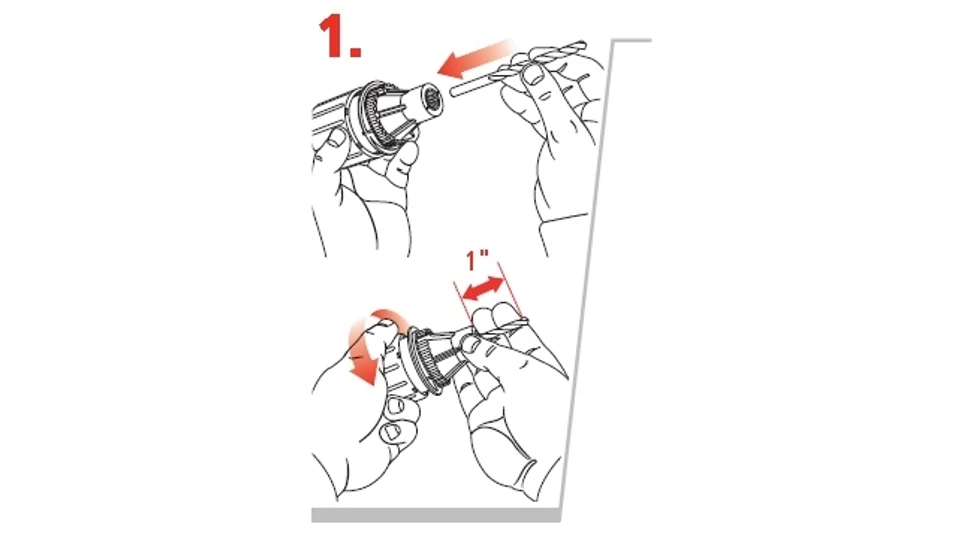

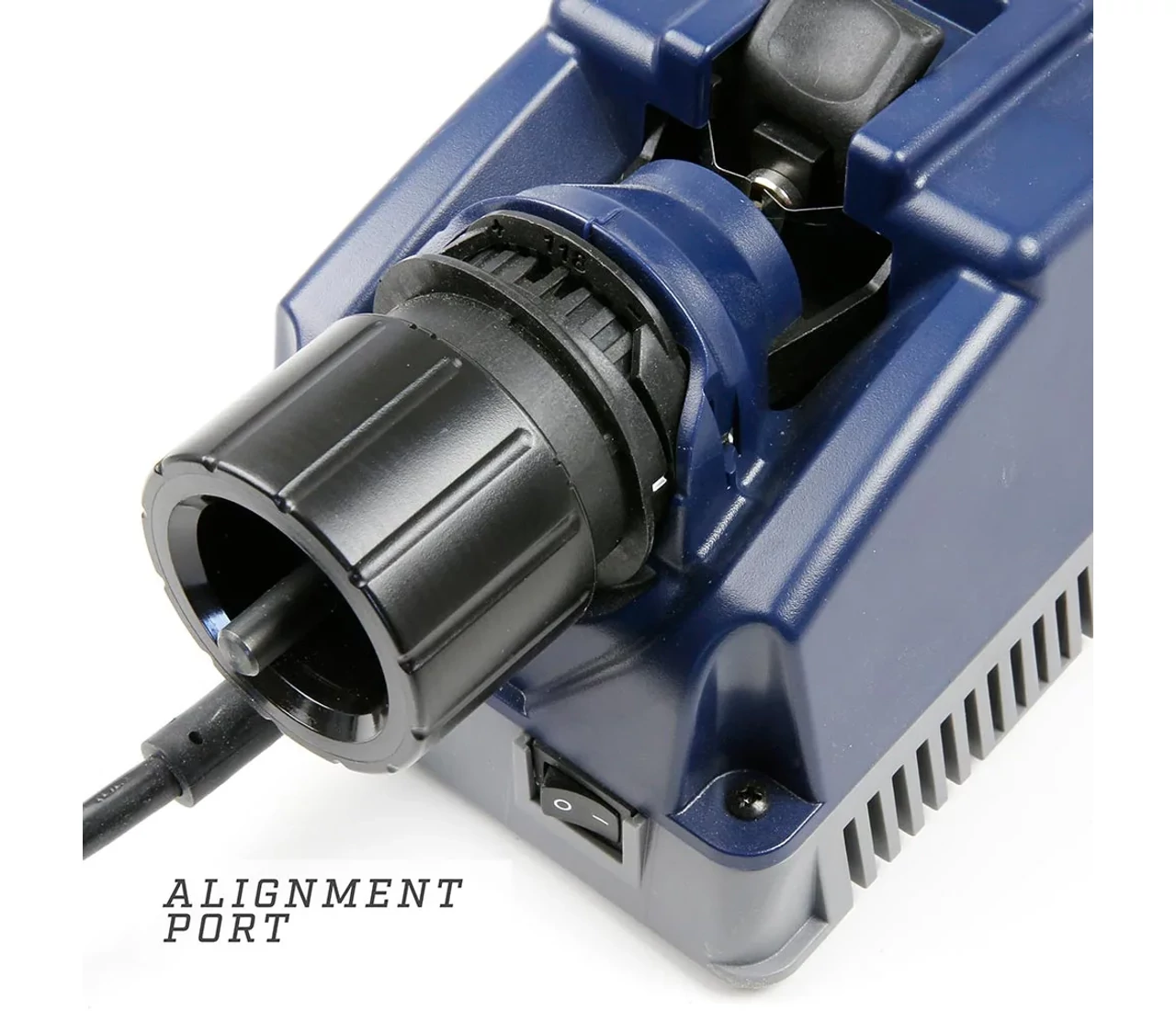

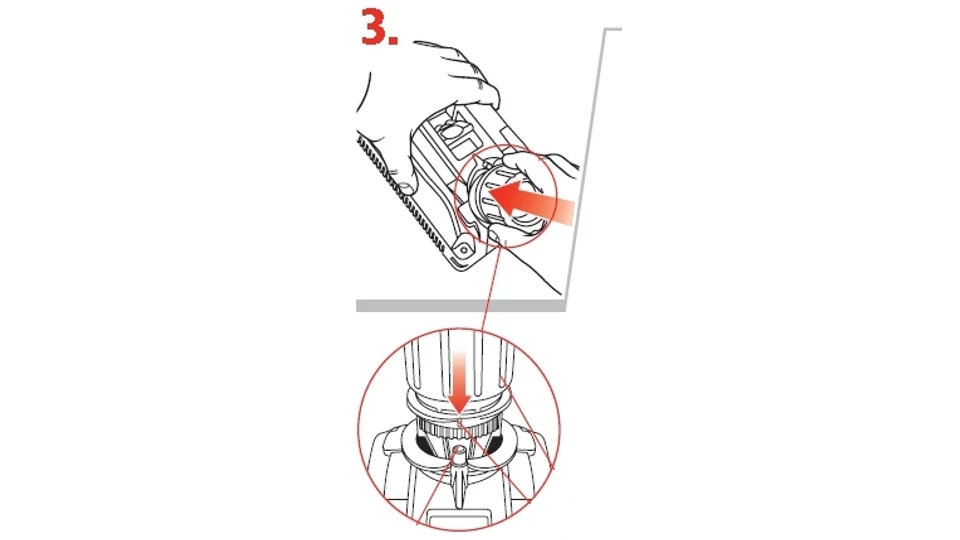

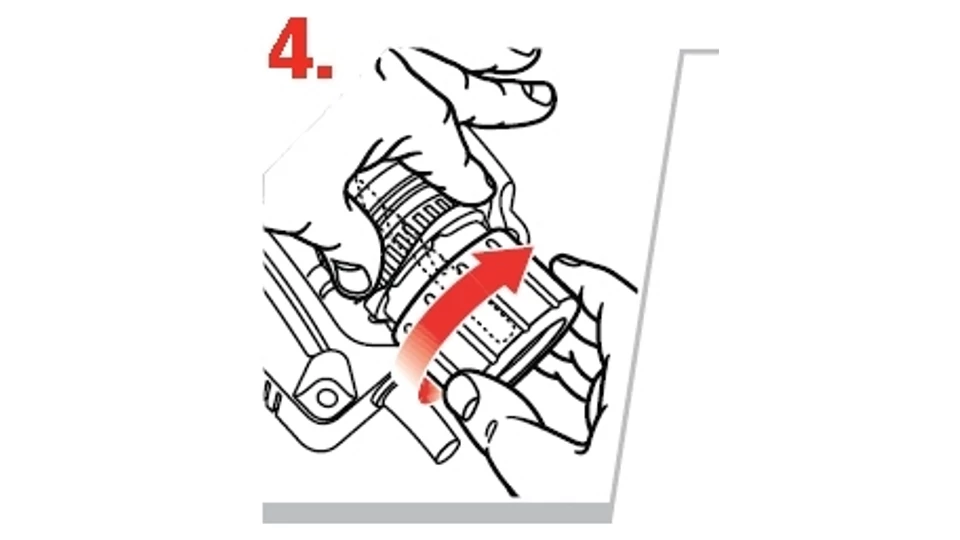

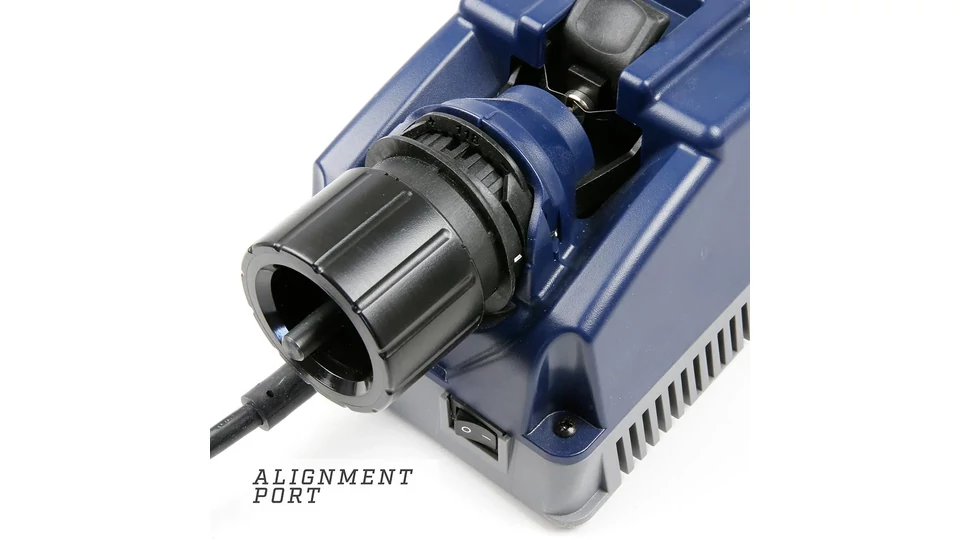

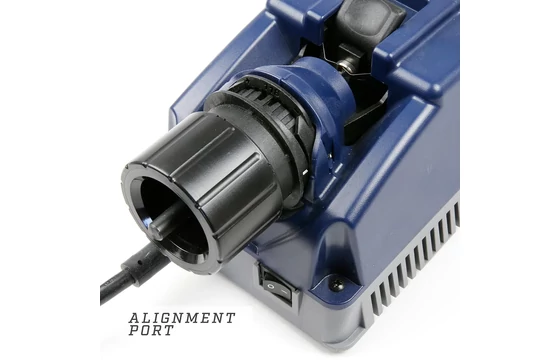

1. Tájolás

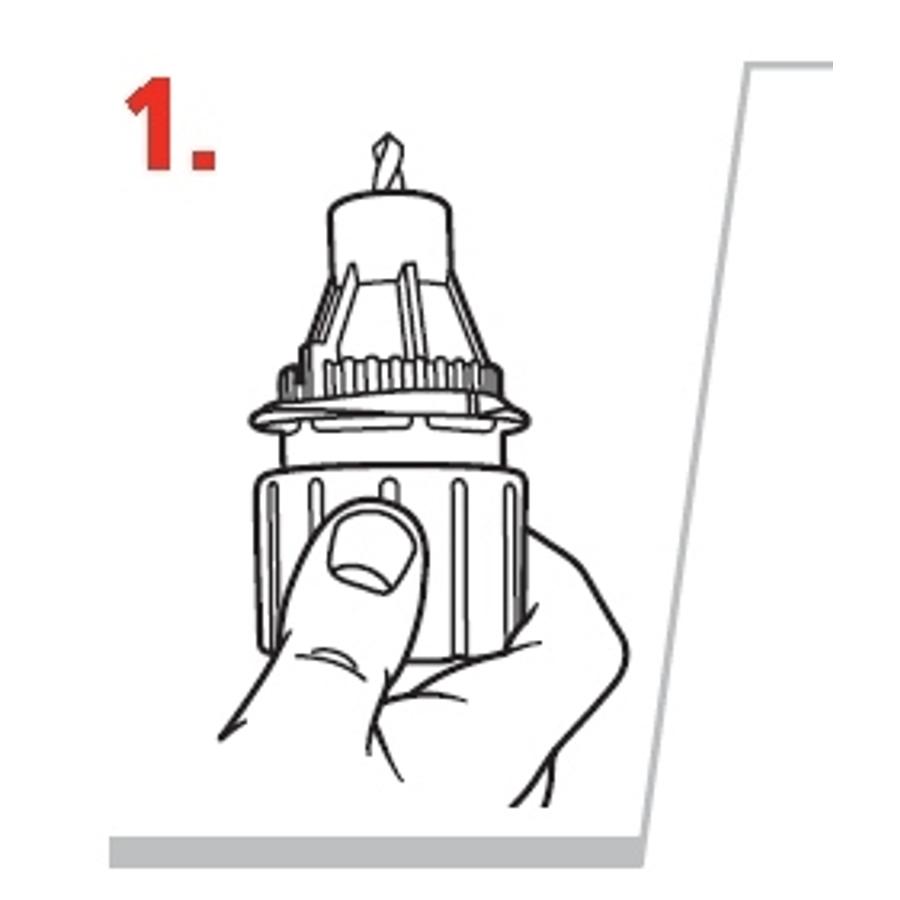

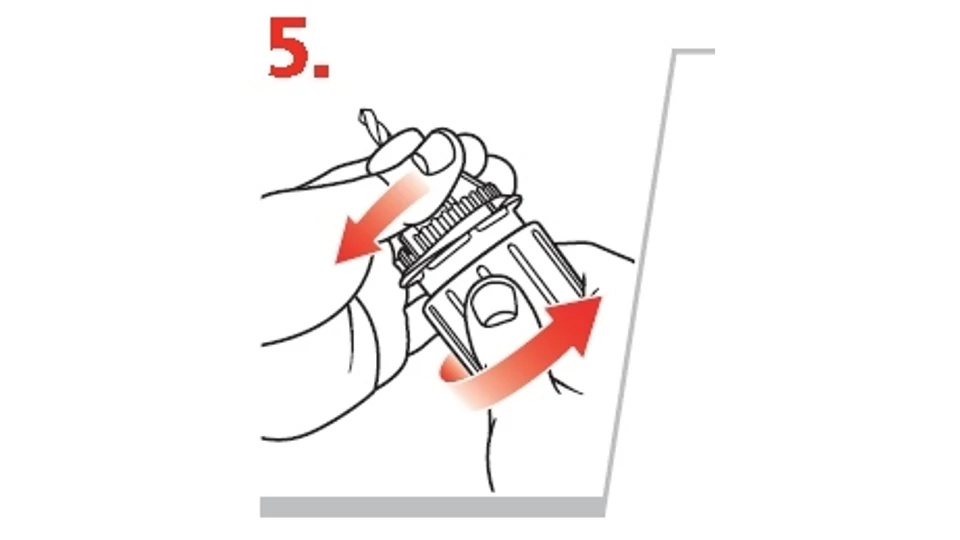

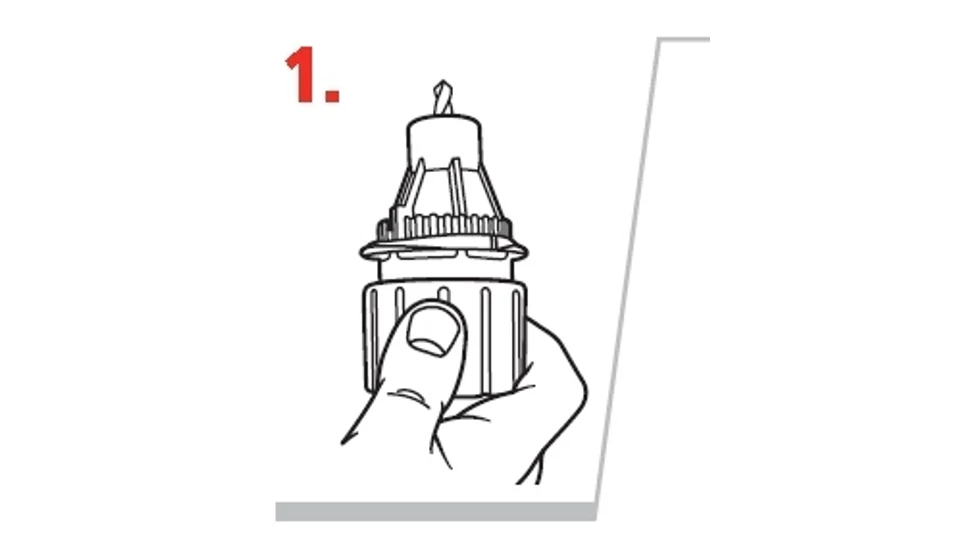

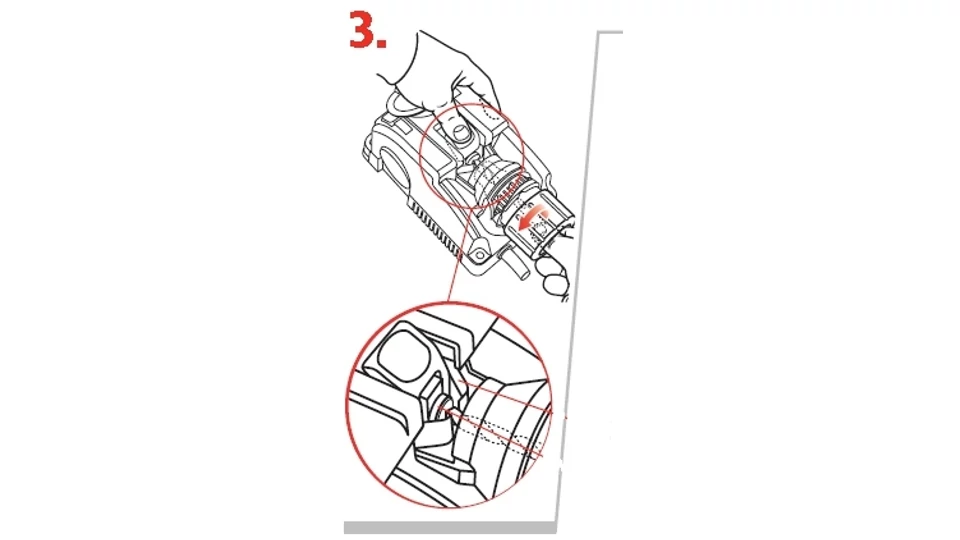

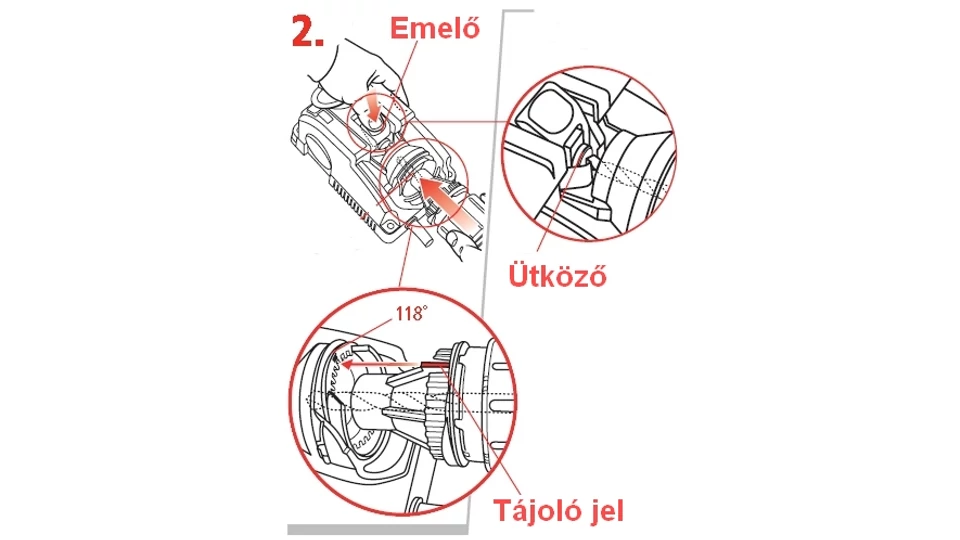

Tegyük a fúrót a tokmányba, de ne szorítsuk meg. Az emelő lenyomásával nyissuk szét a tájolónyelveket. Helyezzük be a gépbe az ábra szerint a tokmányt a lazán befogott fúróval, amelyet ütközésig előre tolunk. Engedjük fel az emelőt és fordítsuk a fúrót a tokmányban úgy, hogy a nyelvek a horonyban a legszűkebb helyen tartsák. Ebben a helyzetben szorítsuk meg a tokmányt, majd kivéve húzzuk utána.

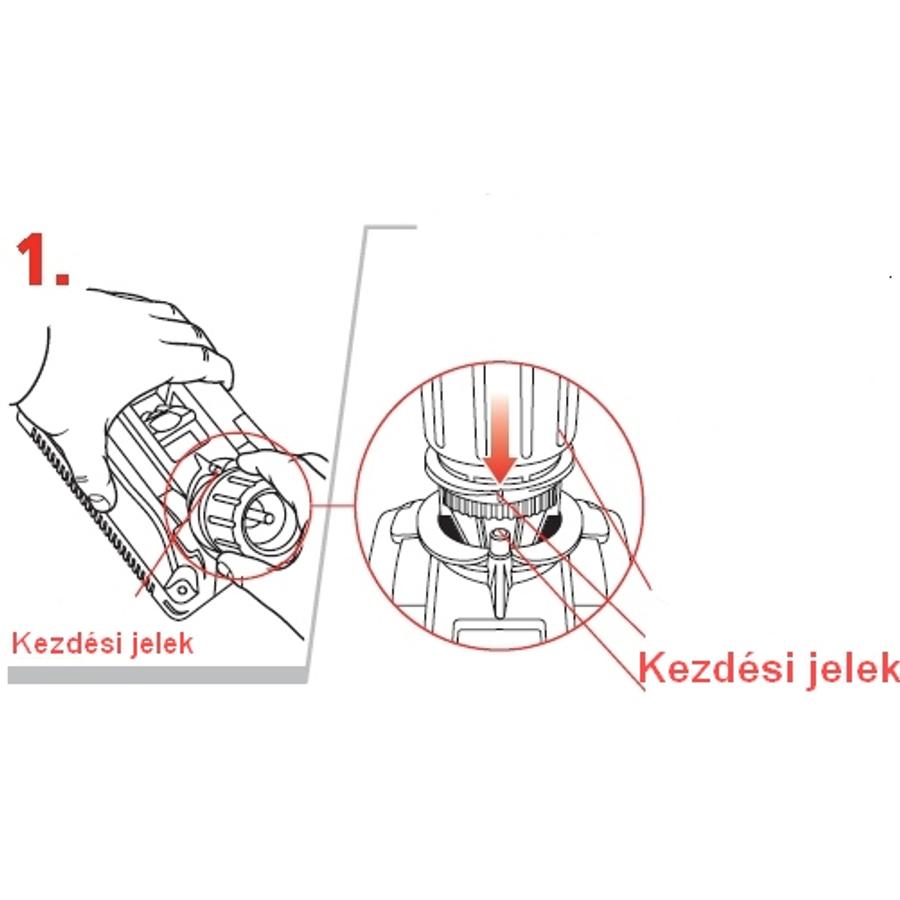

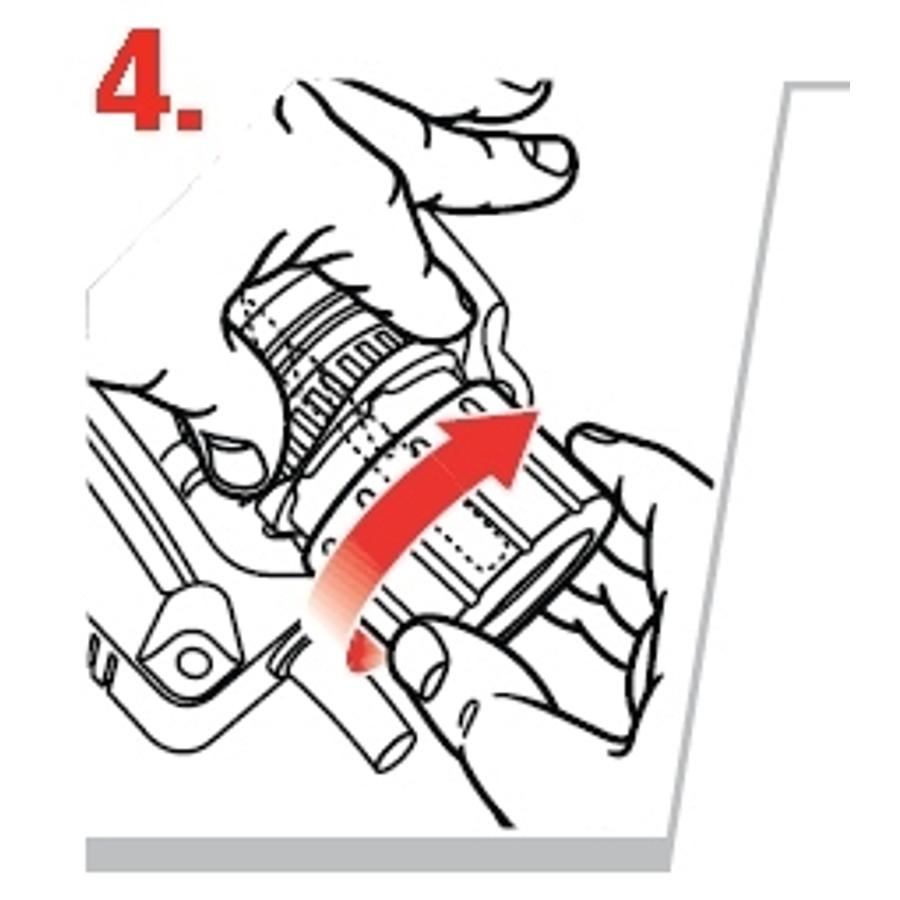

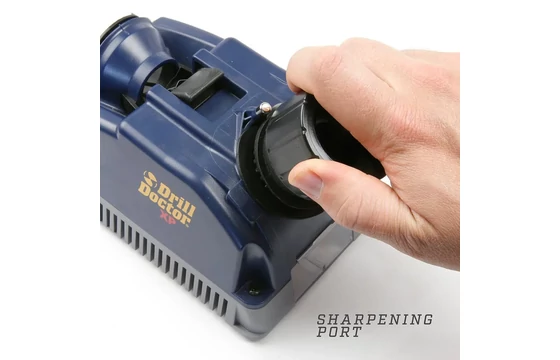

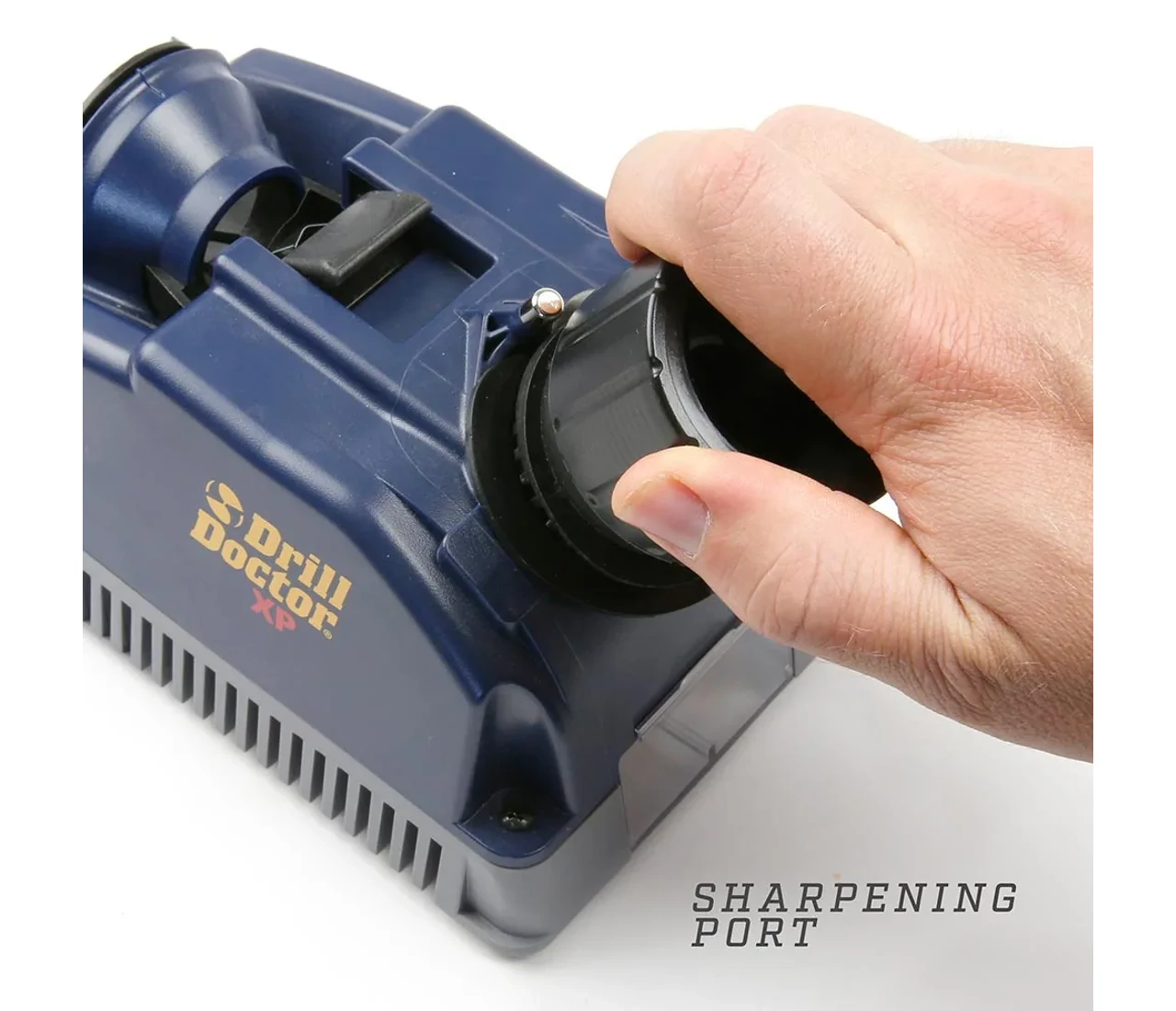

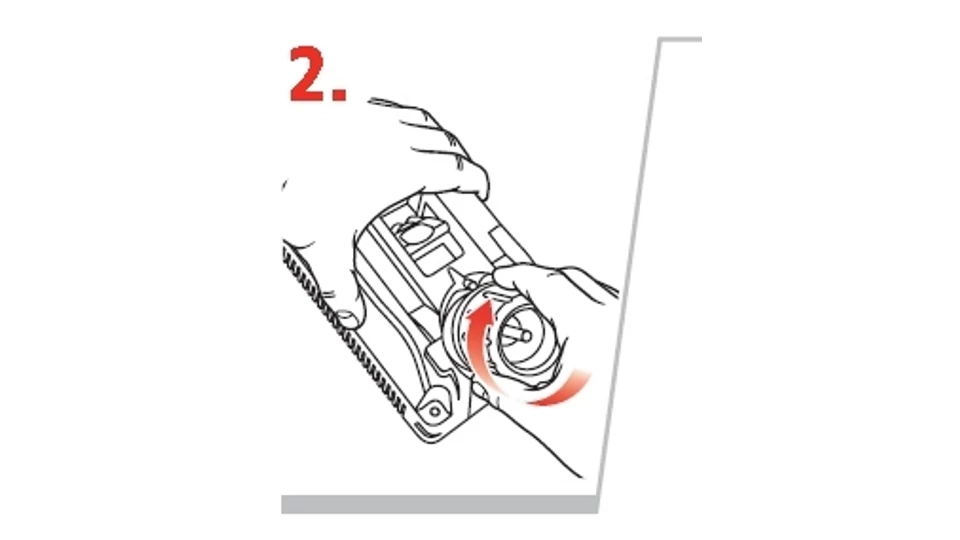

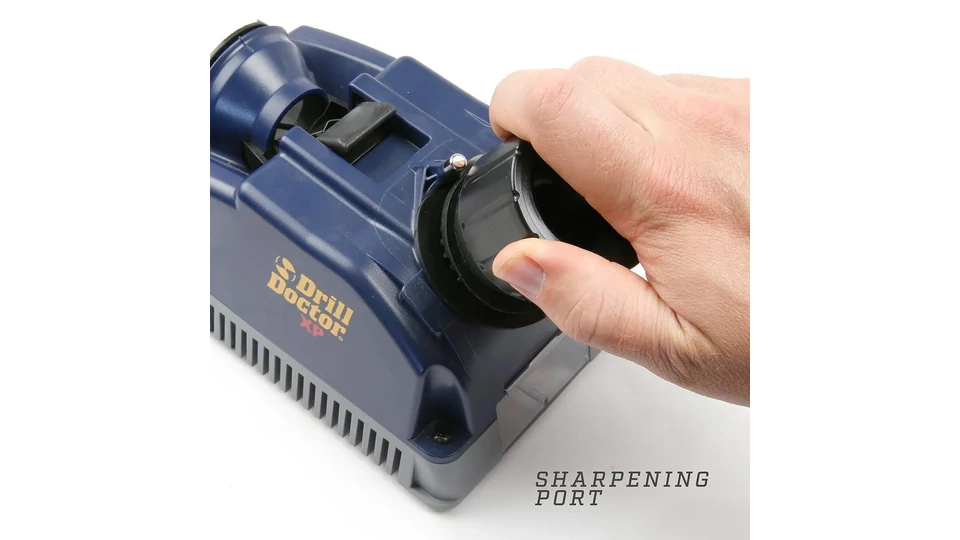

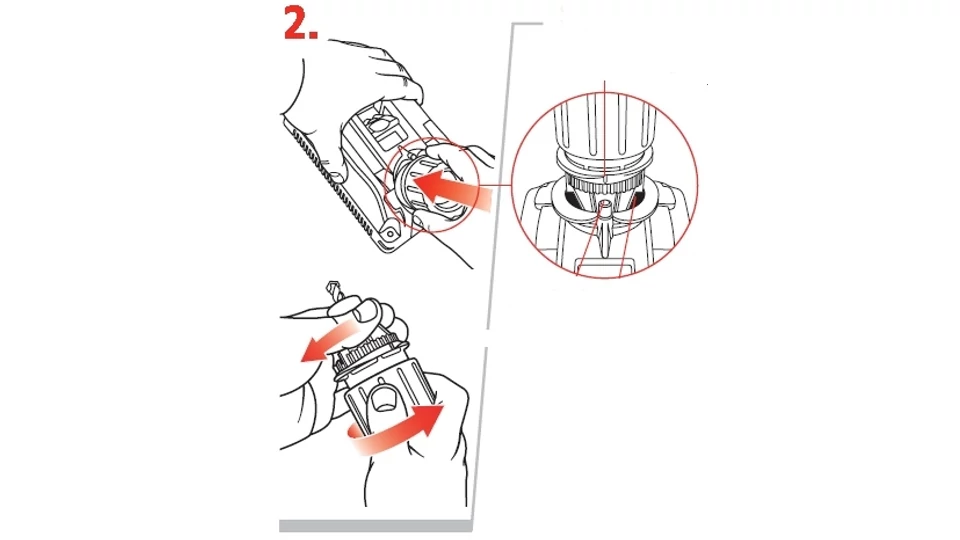

2. Élezés

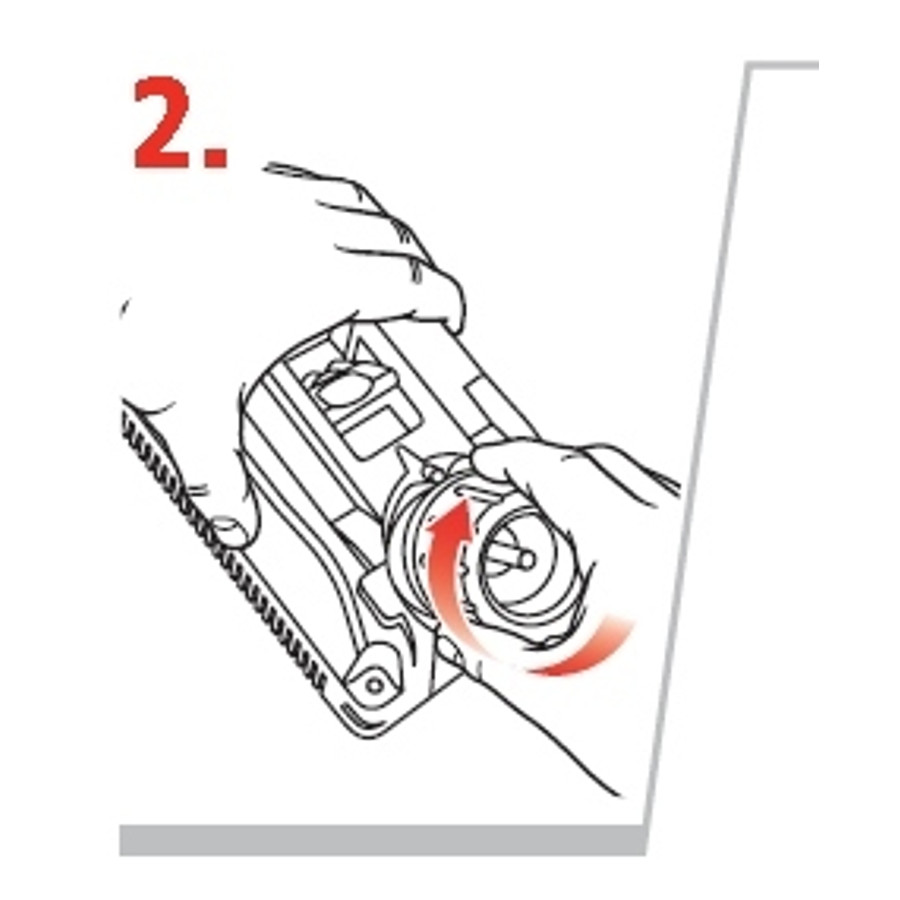

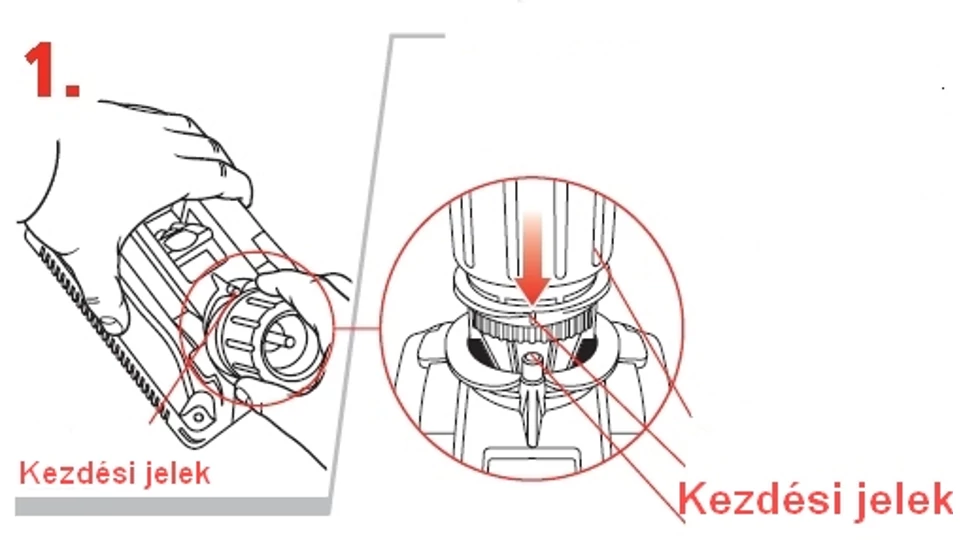

Helyezzük a tokmányt a fentiek szerint tájolt fúróval az élező nyílásba a kezdés jel szerinti pozícióban. Kapcsoljuk be a gépet és nagyon enyhe nyomással végezzünk félfordulatokat a tokmánnyal, míg a köszörülési hangot halljuk (kb. 4-20 félfordulat a fúró méretétől függően).

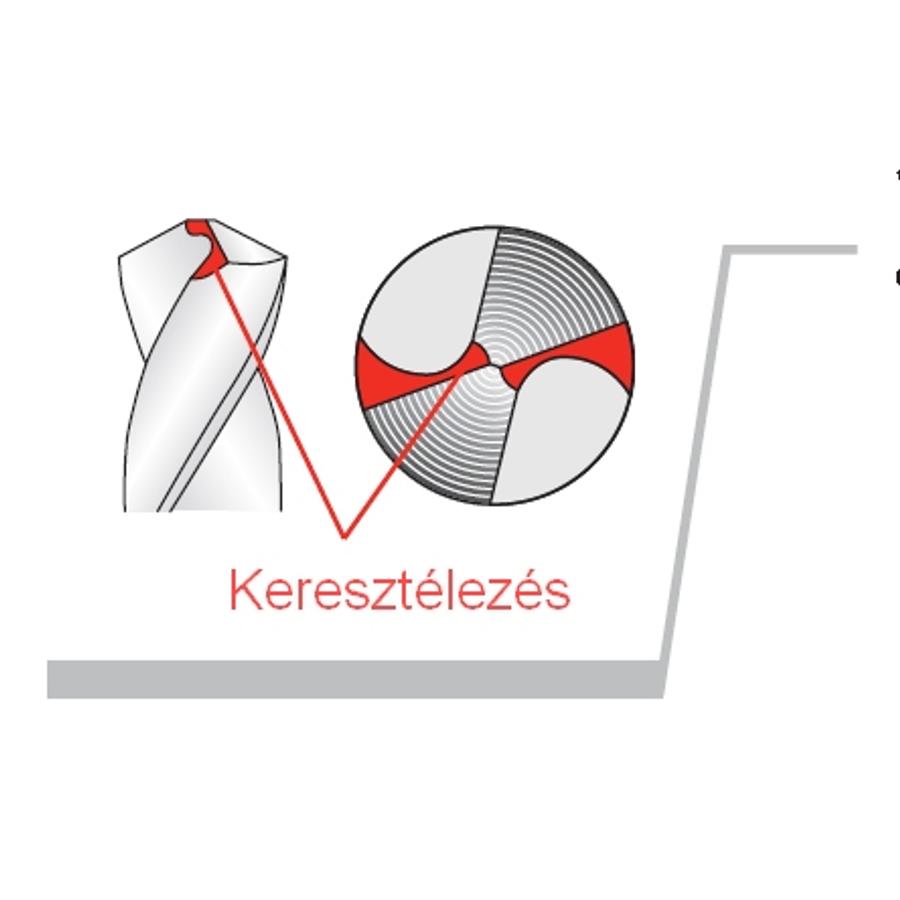

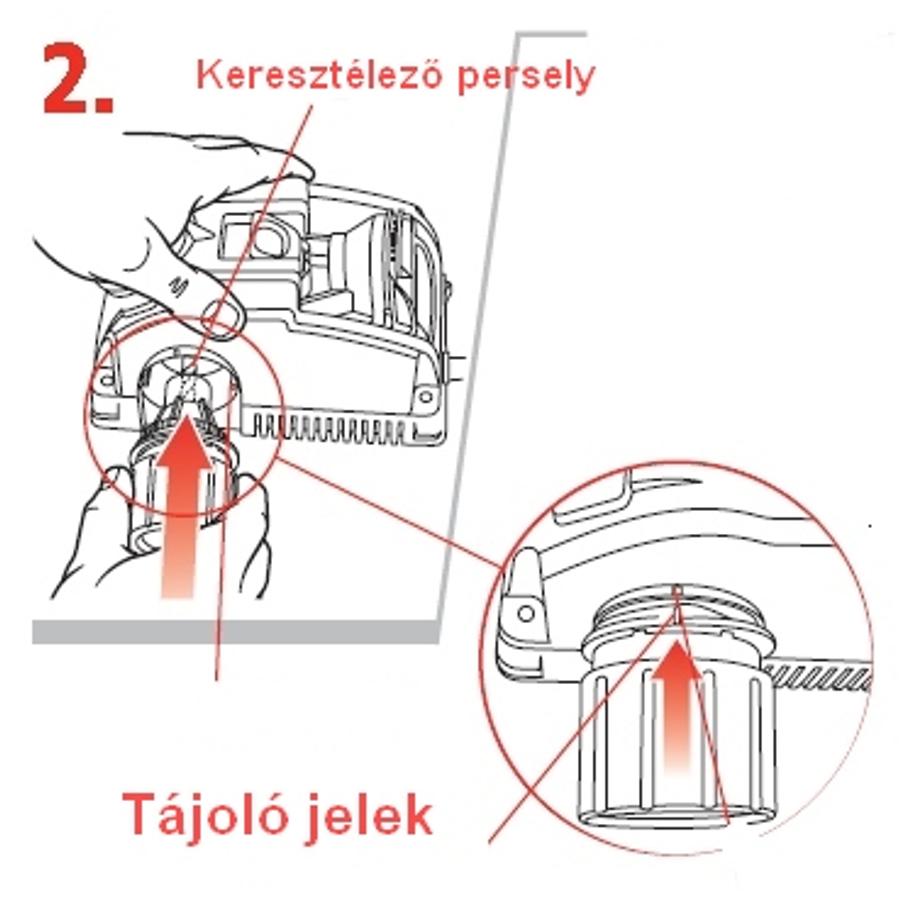

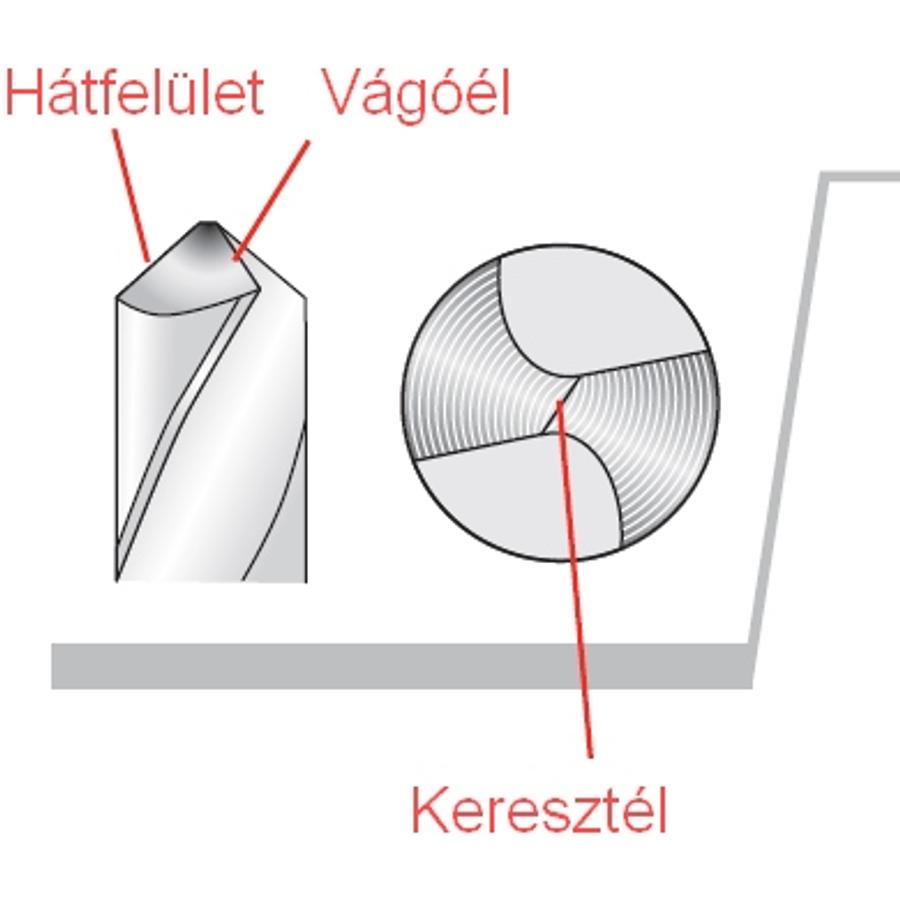

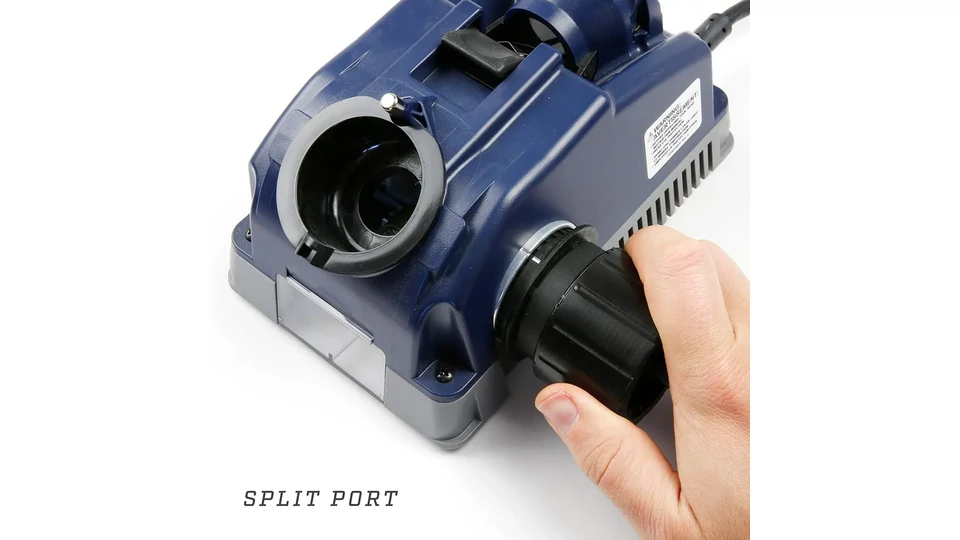

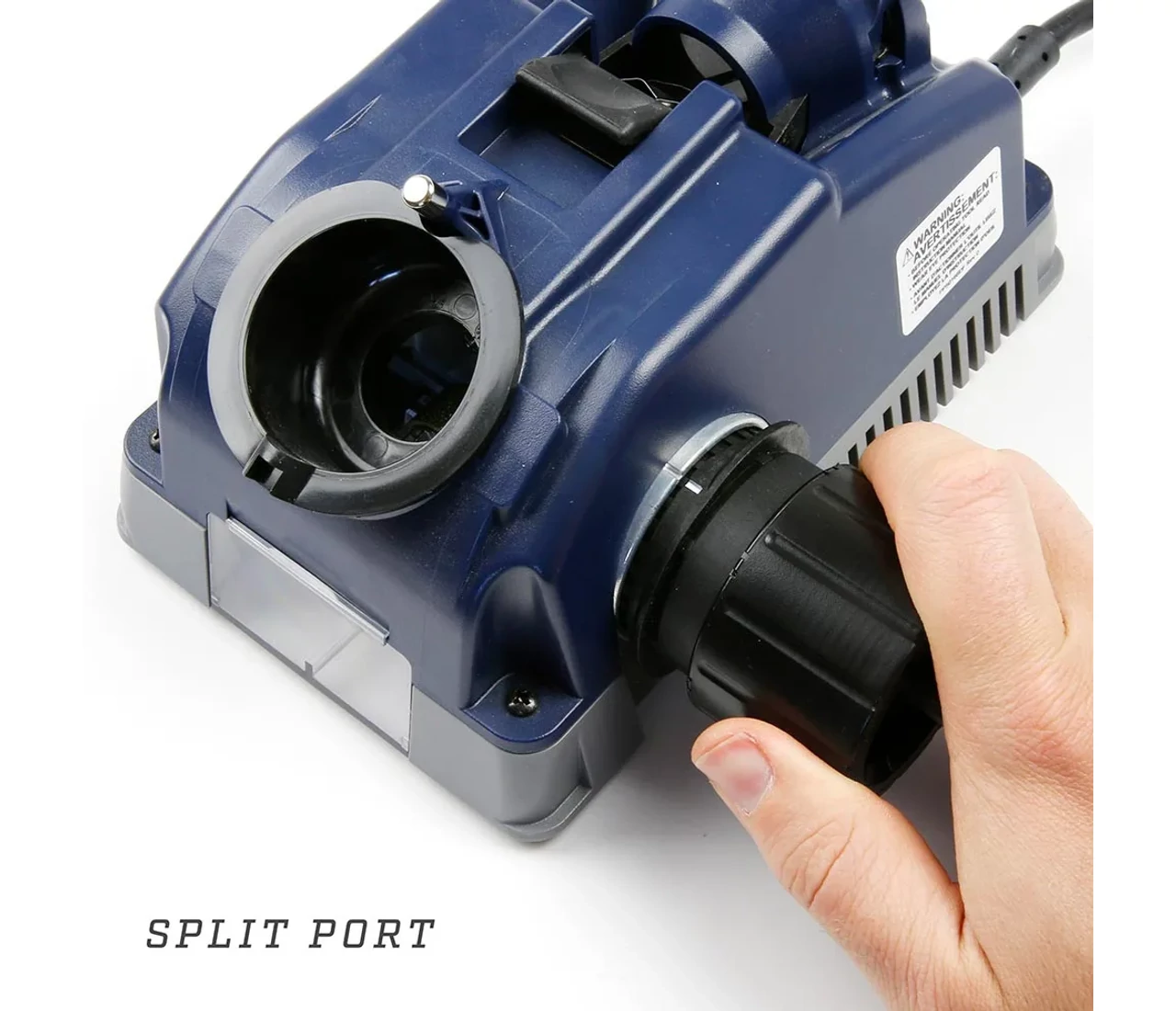

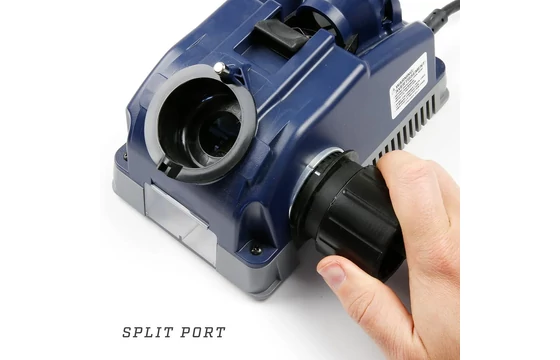

3. Keresztélezés

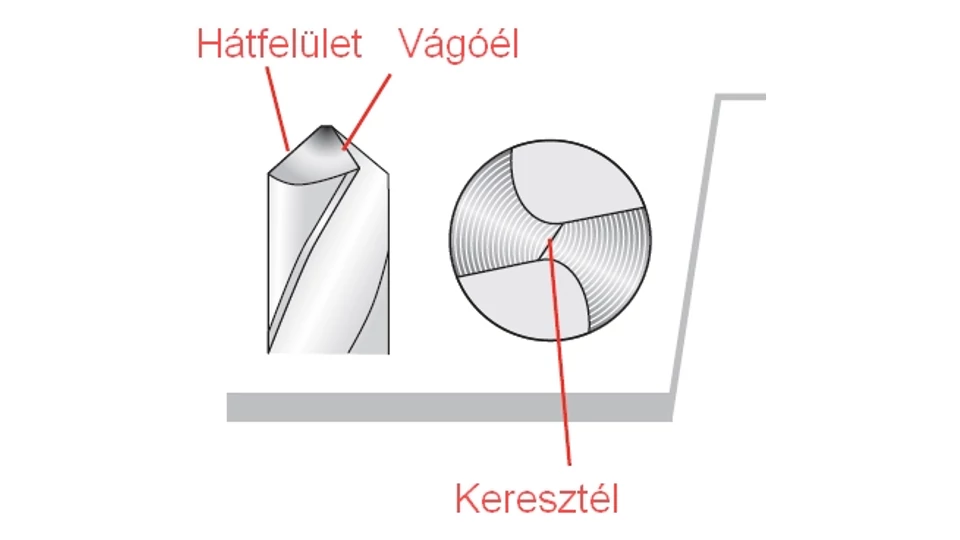

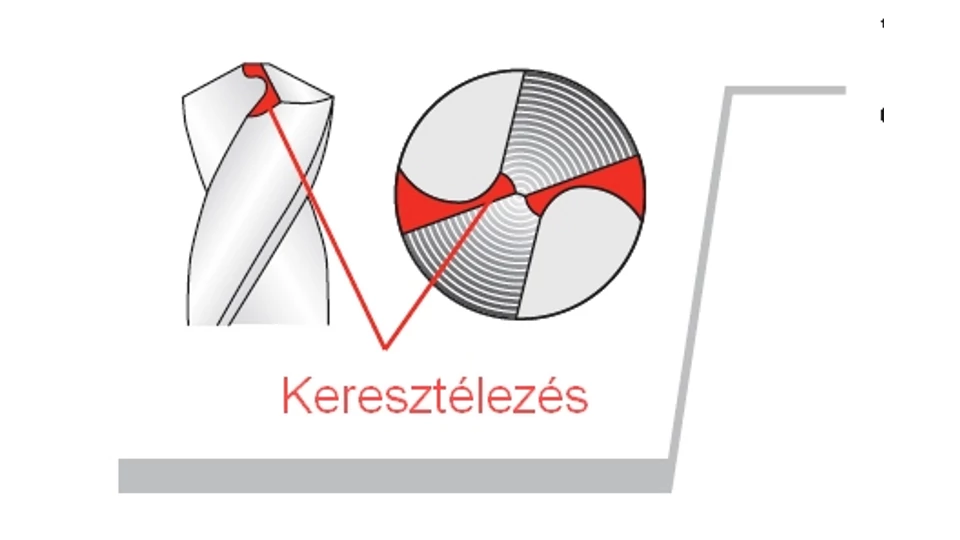

A keresztél leköszörülésével a fúró önközpontozó lesz és kisebb előtoló erőt igényel.

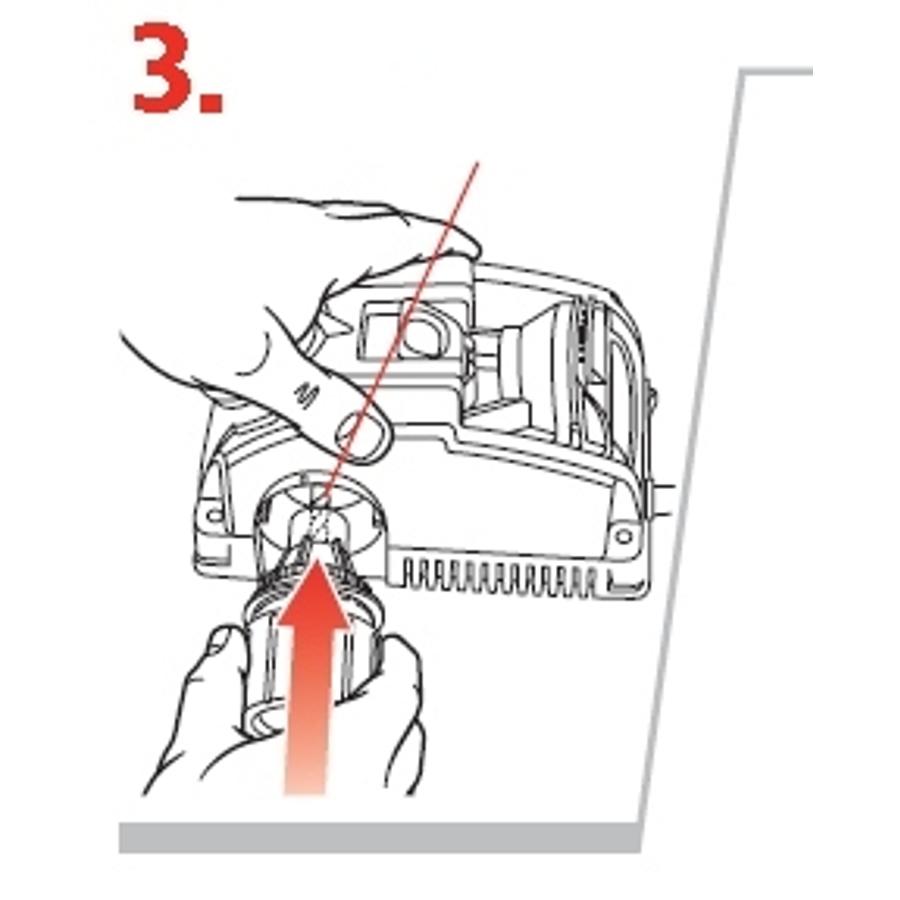

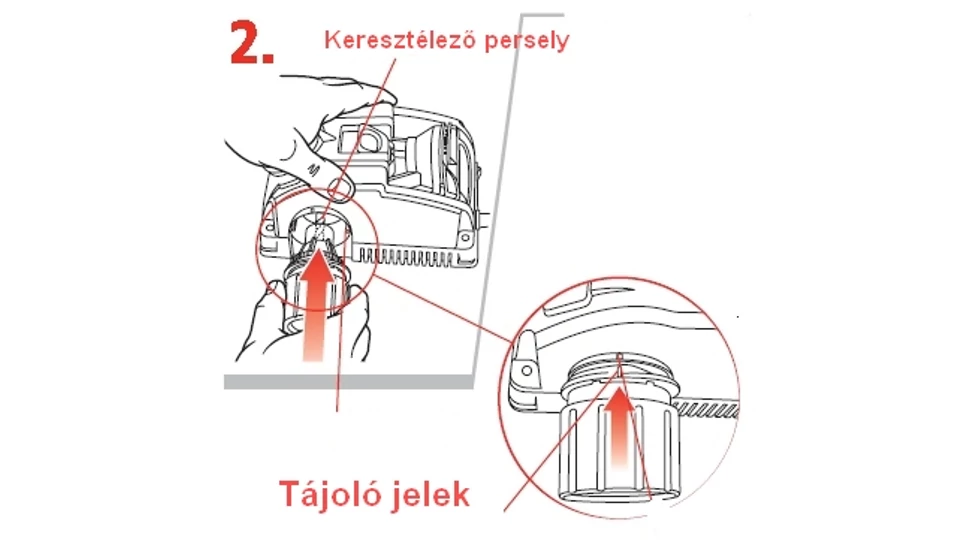

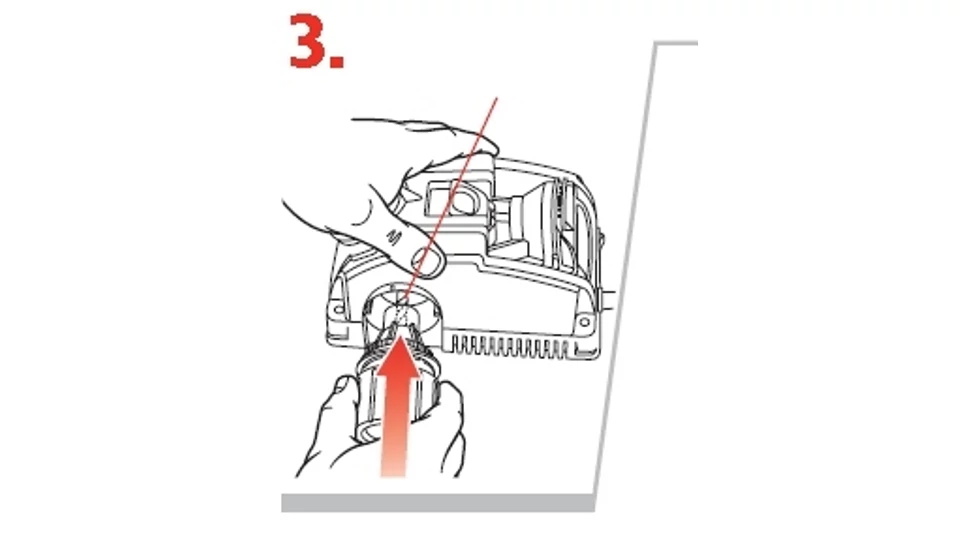

Lassan toljuk be a tokmányt a keresztélező nyílásba a jelzés szerinti pozícióban. A köszörülési hangot hallva kis lépésenként toljuk a fúrót ütközésig, majd ismételjük meg a műveletet 180°-kal elforgatva.

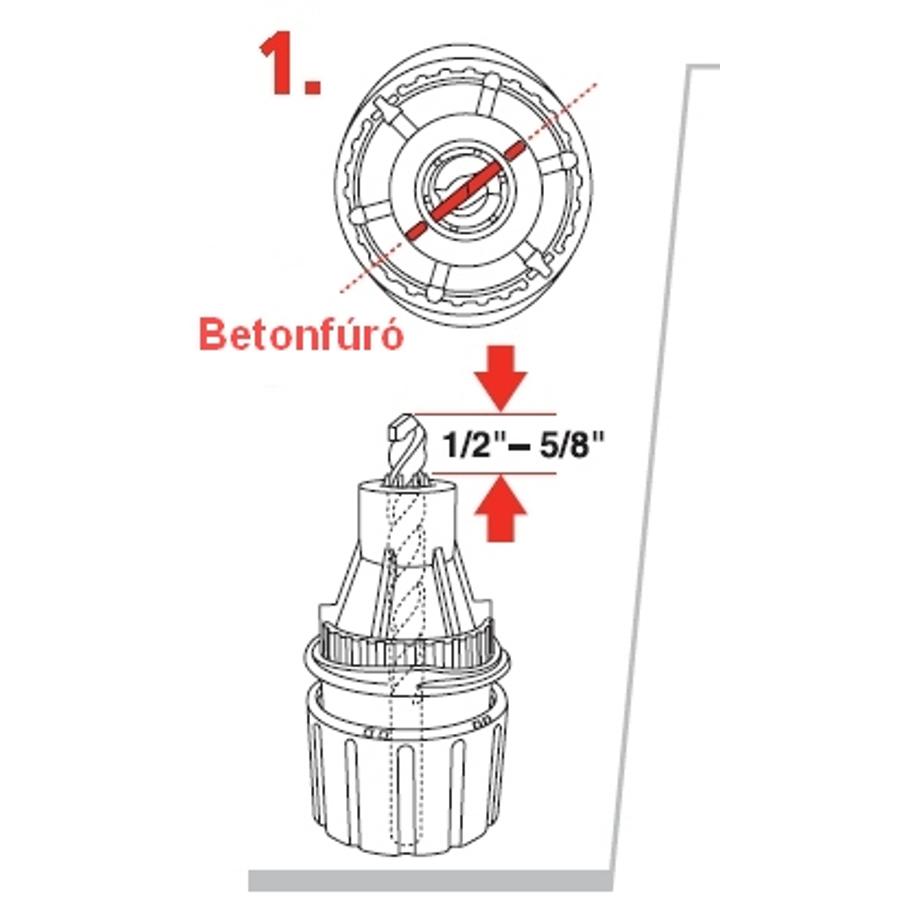

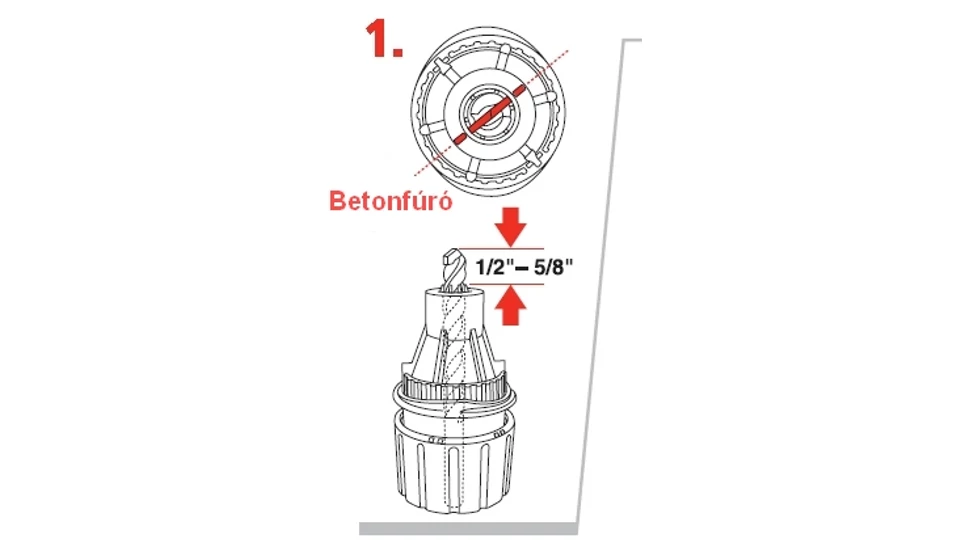

Betonfúró élezés

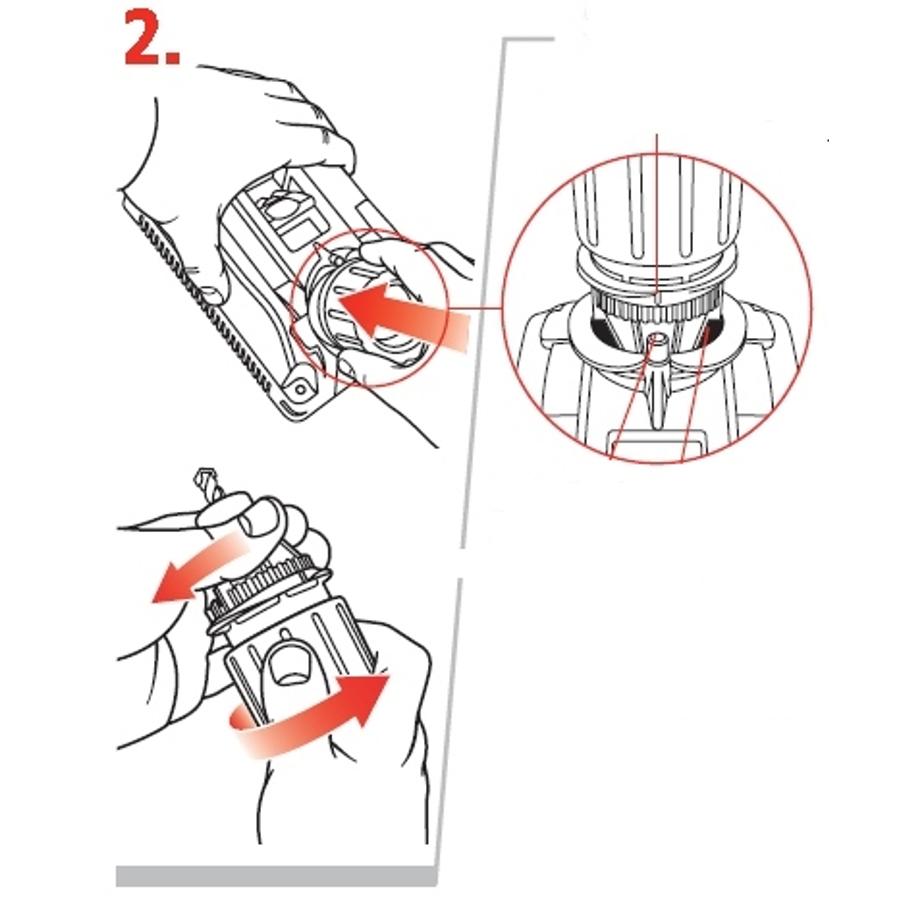

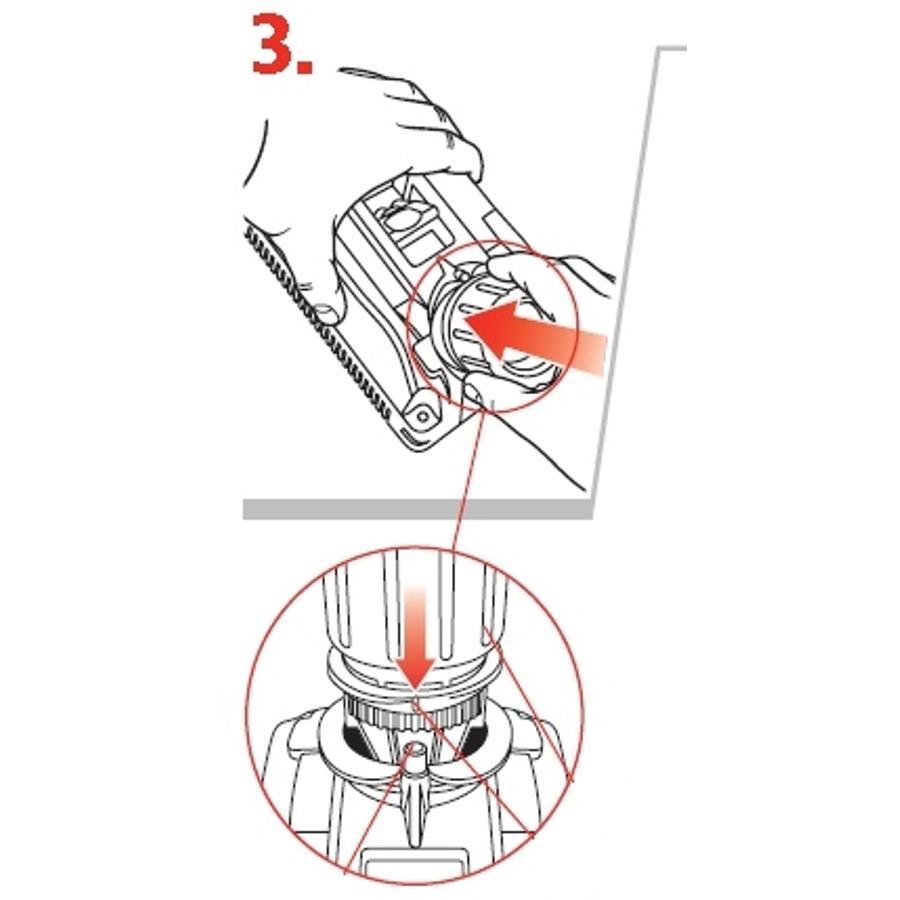

Lazán fogjuk be a fúrót a tokmányba úgy, hogy a keményfém lapka a tokmány homlokán levő jelzéssel párhuzamos legyen. Kikapcsolt gépen a tokmányt a jelzés szerint az élező perselybe helyezve toljuk előre a fúrót ütközésig, majd szorítsuk meg. Bekapcsolva a gépet lassan toljuk be a tokmányt és érintsük meg a gyémánt korongot. Visszahúzva és 180 fokkal elforgatva ismételjük meg a műveletet és folytassuk mindaddig, míg szükséges.

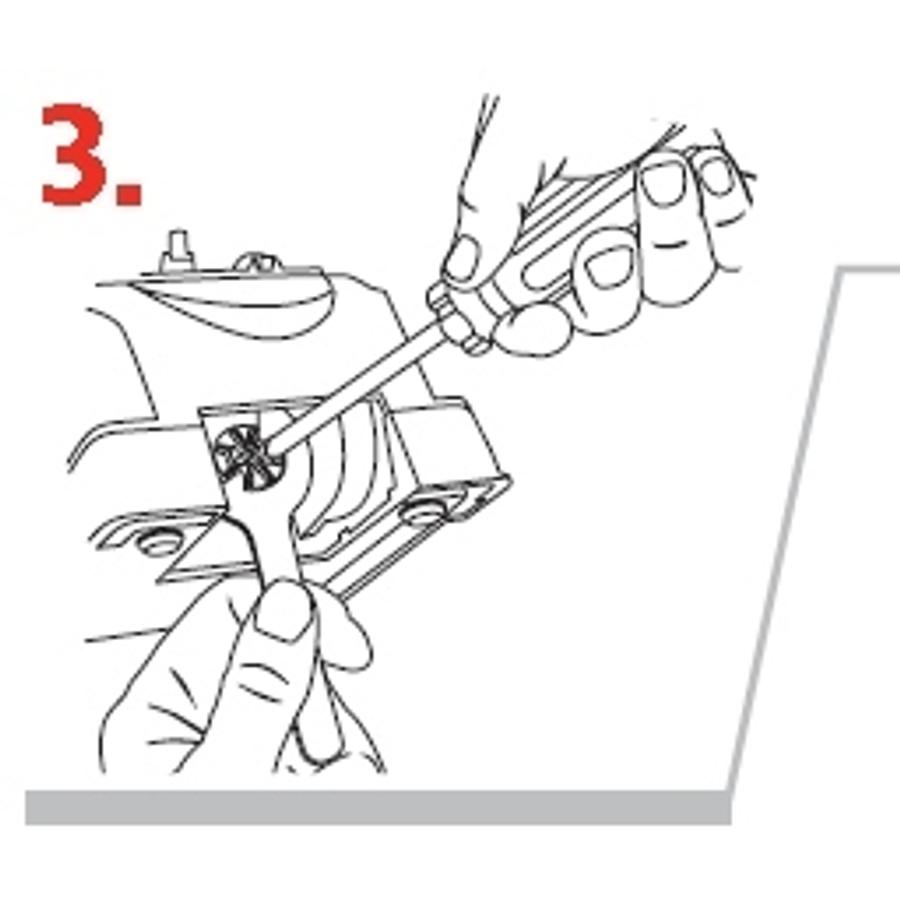

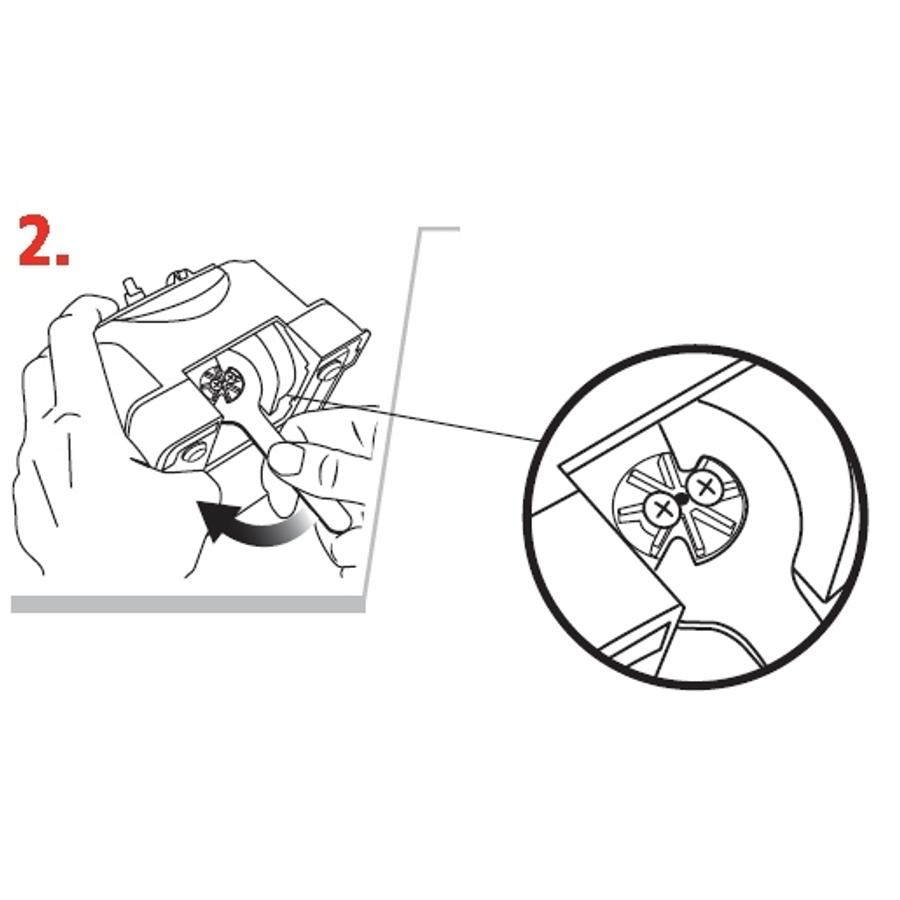

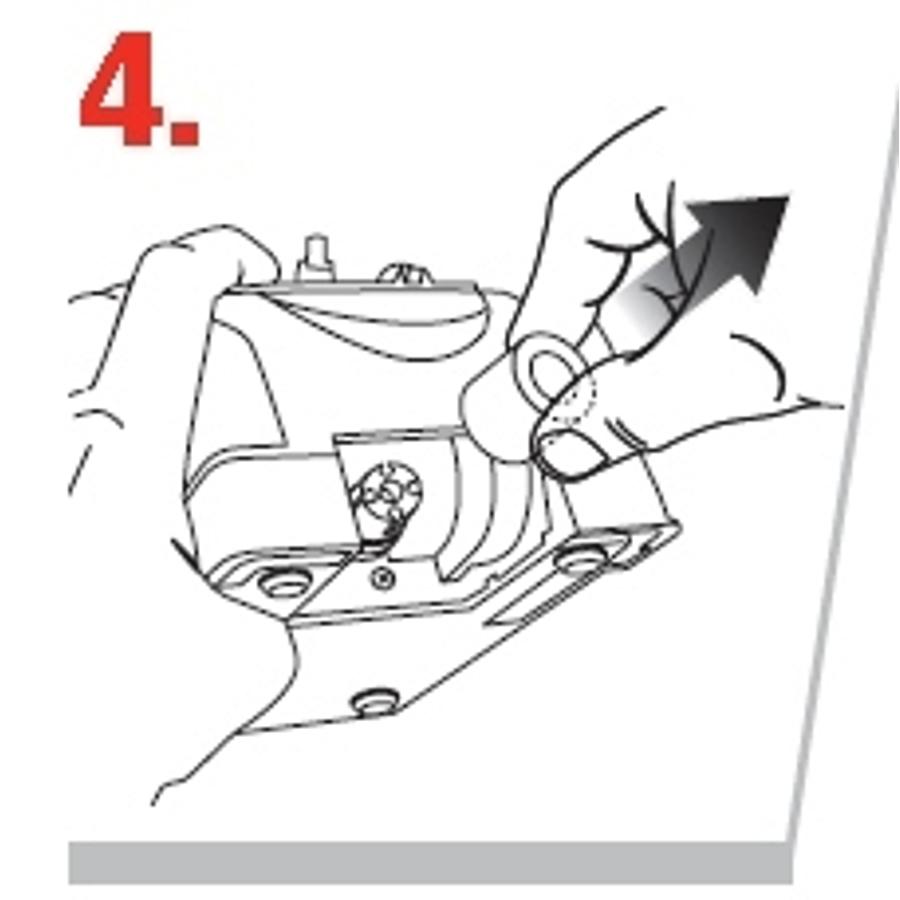

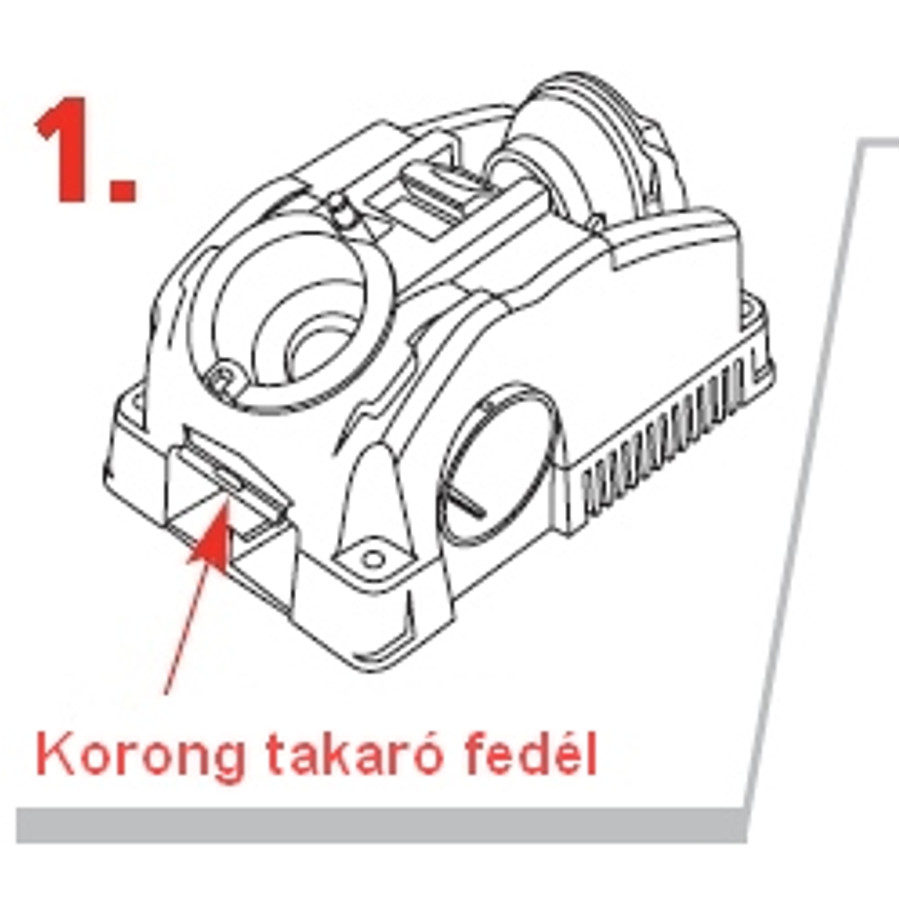

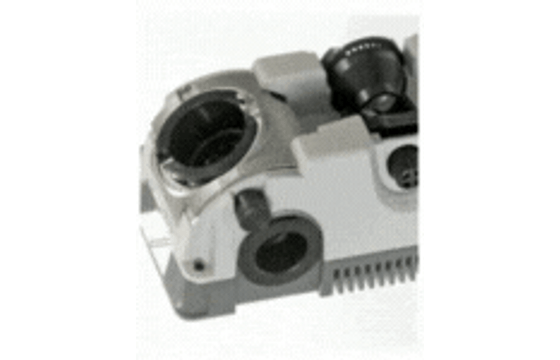

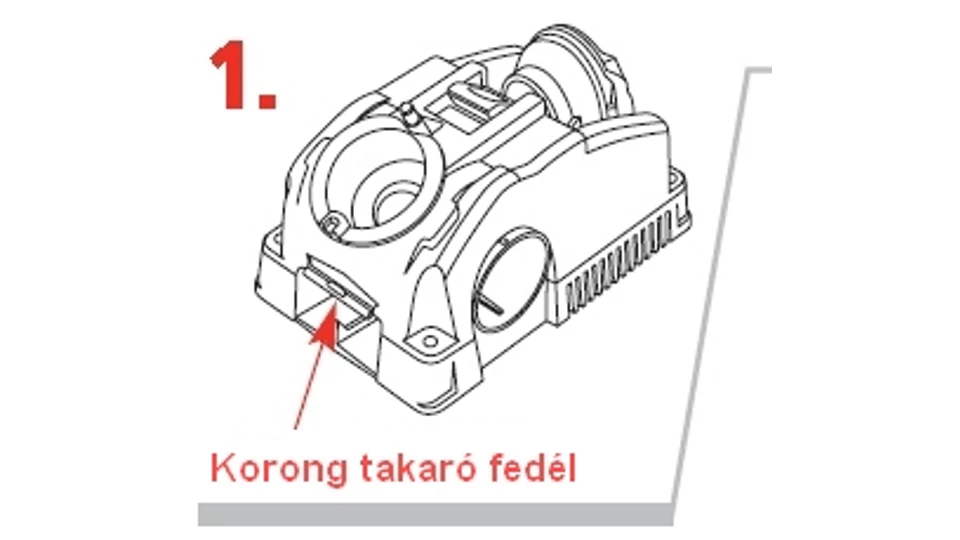

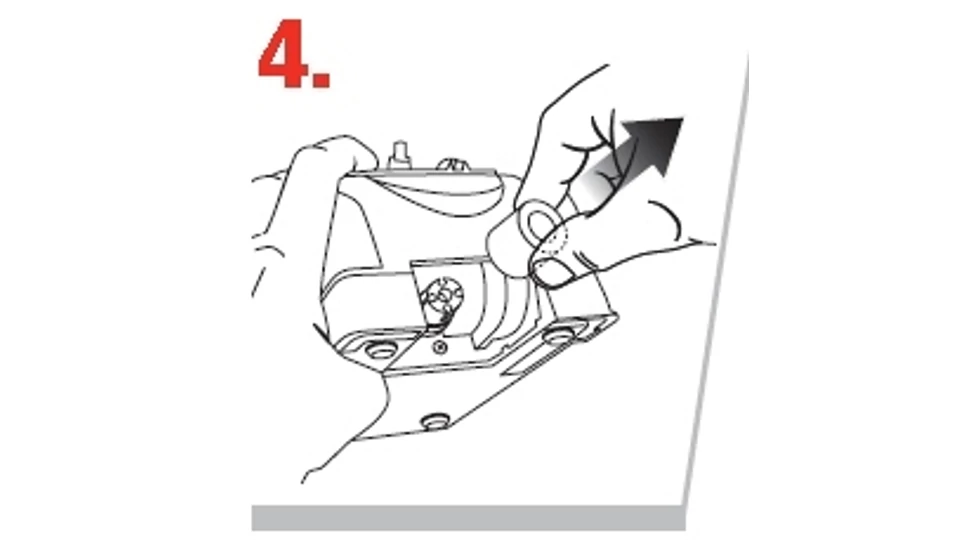

A gyémántkorong cseréje

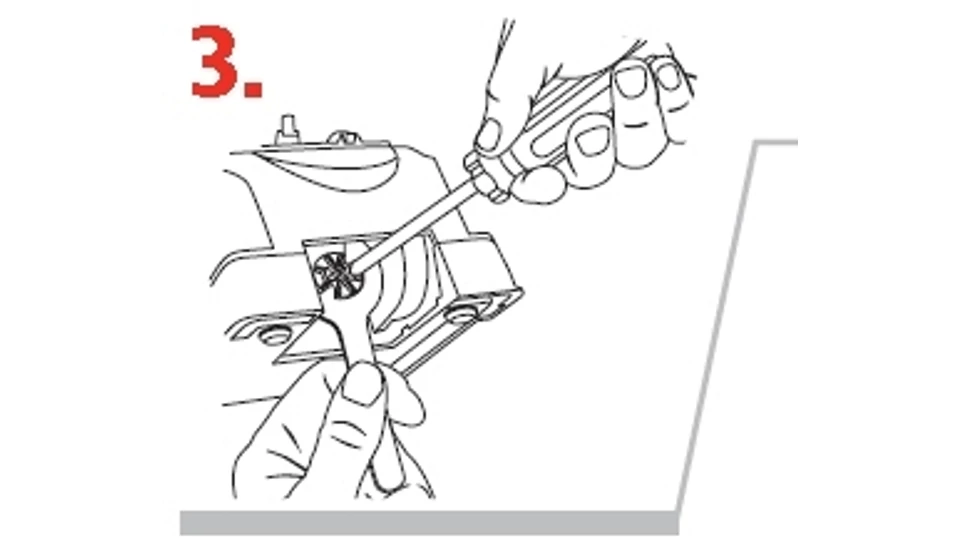

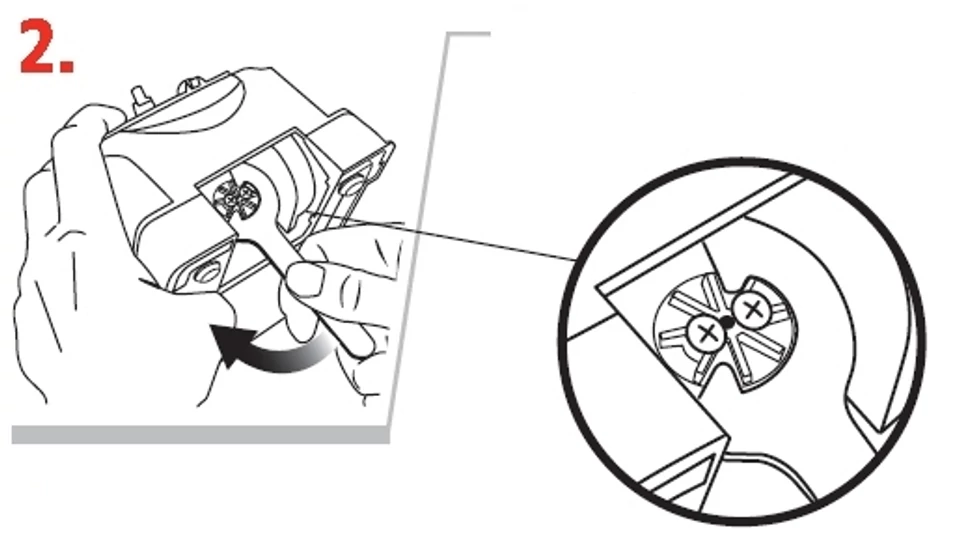

A tartozékként szállított körmöskulccsal megtartva a korongot vegyük ki a csavarokat és cseréljük ki a korongot.
