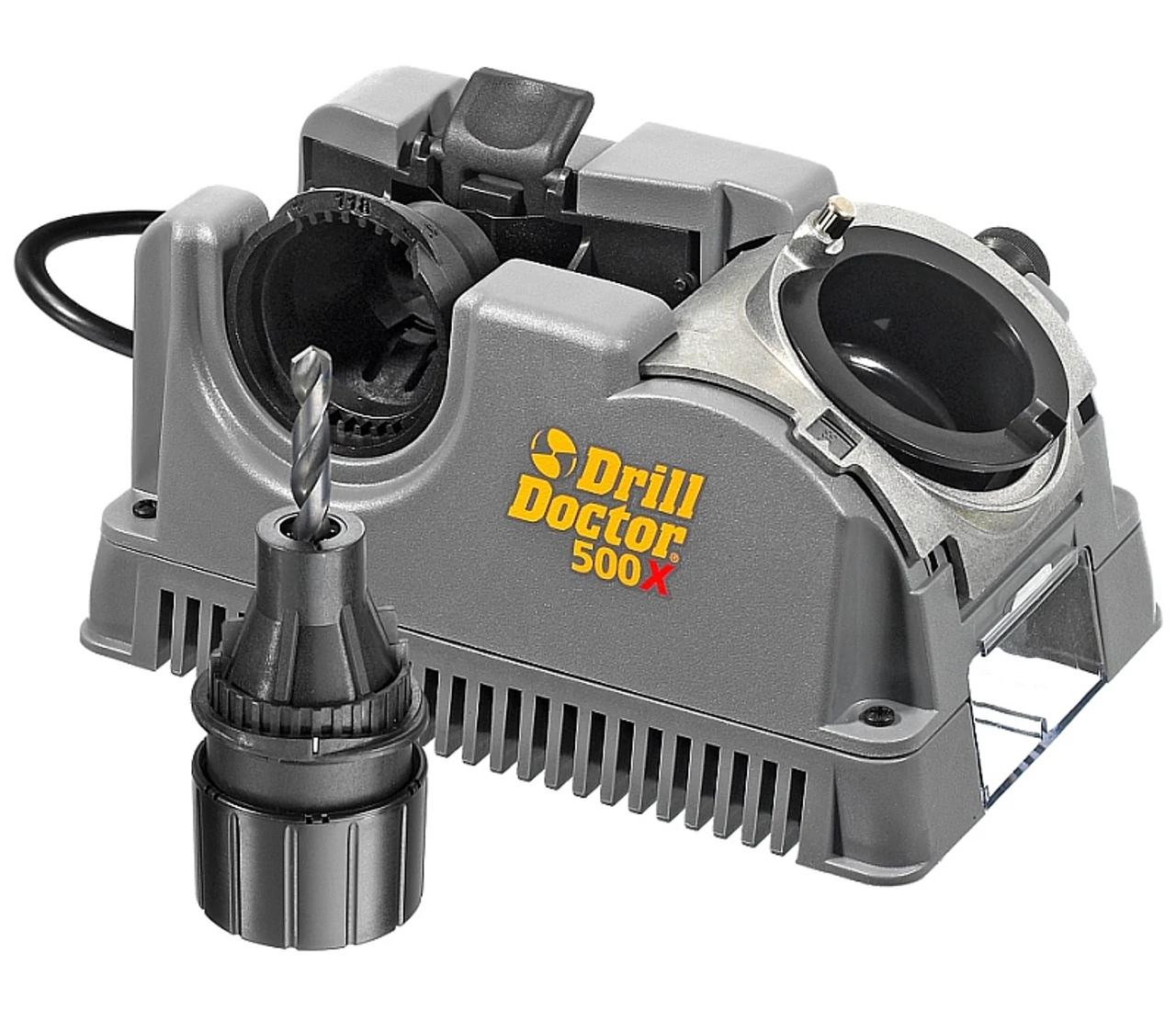

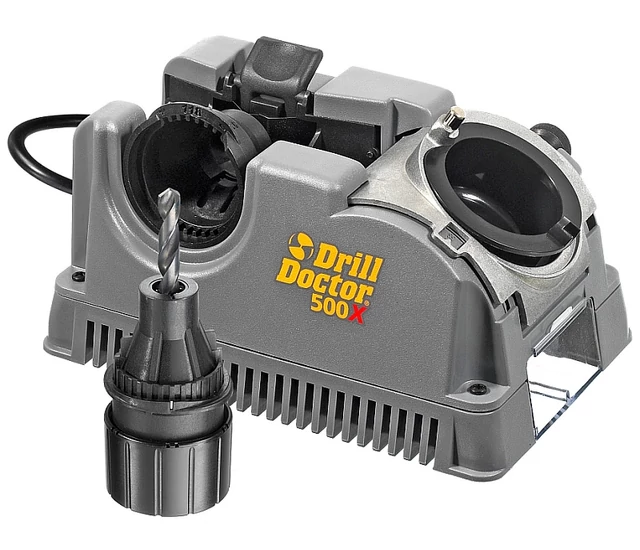

Drill Doctor 500X fúróélező gép

79.550 Ft + ÁFA ( 101.029 Ft )
Gyártó: TIVOLY

Hordozható gép csigafúrók és betonfúrók élezéséhez. Egyszerű kezelés, professzionális minőség. Műanyag ház (1 kg). Hordozótáska.

  • Ø 2,5-13 mm
  • Állítható csúcsszög 118° és 135°
  • Állítható hátszög
  • Keresztélezési lehetőség.
  • Tartós gyémánt korong.
  • 3 év garancia.

Egyéni használatra, kis lakatos, asztalos, szerelő műhelyeknek

 ►      Termékinfó
Cikkszám: 1111177 500M
Elérhetőség: 2 db raktáron
Szállítási díj*: Ingyenes

Termékinfó:

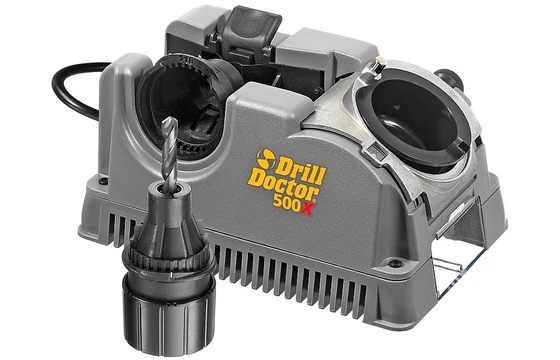

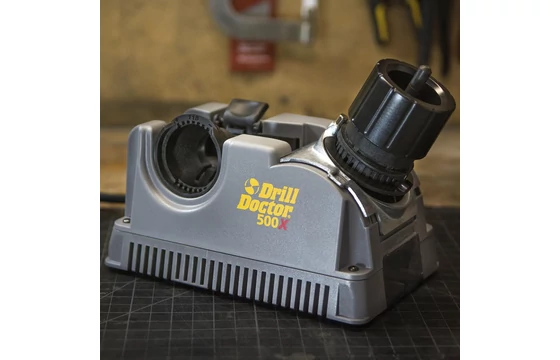

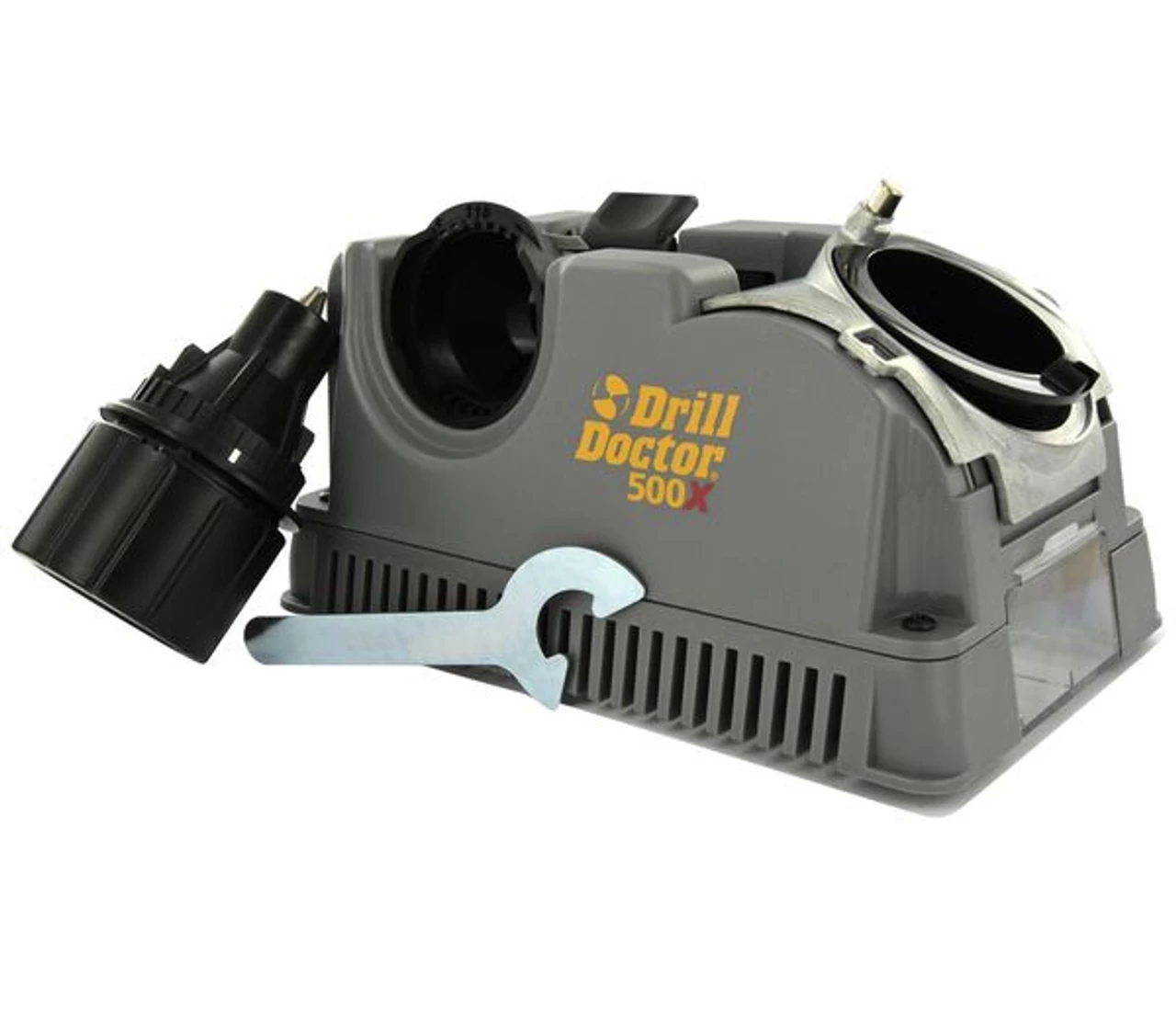

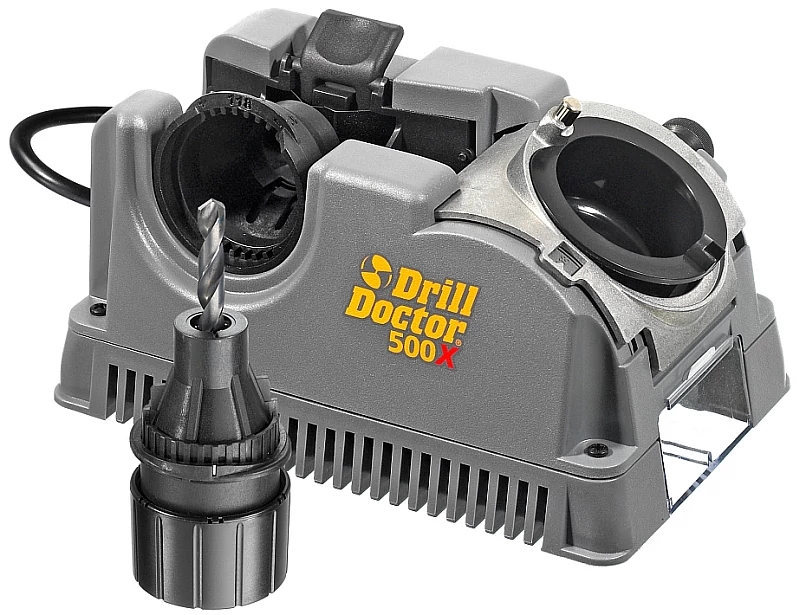

Drill Doctor 500X fúróélező gép

.


Fúróélezés 118° vagy 135° csúcsszöggel.

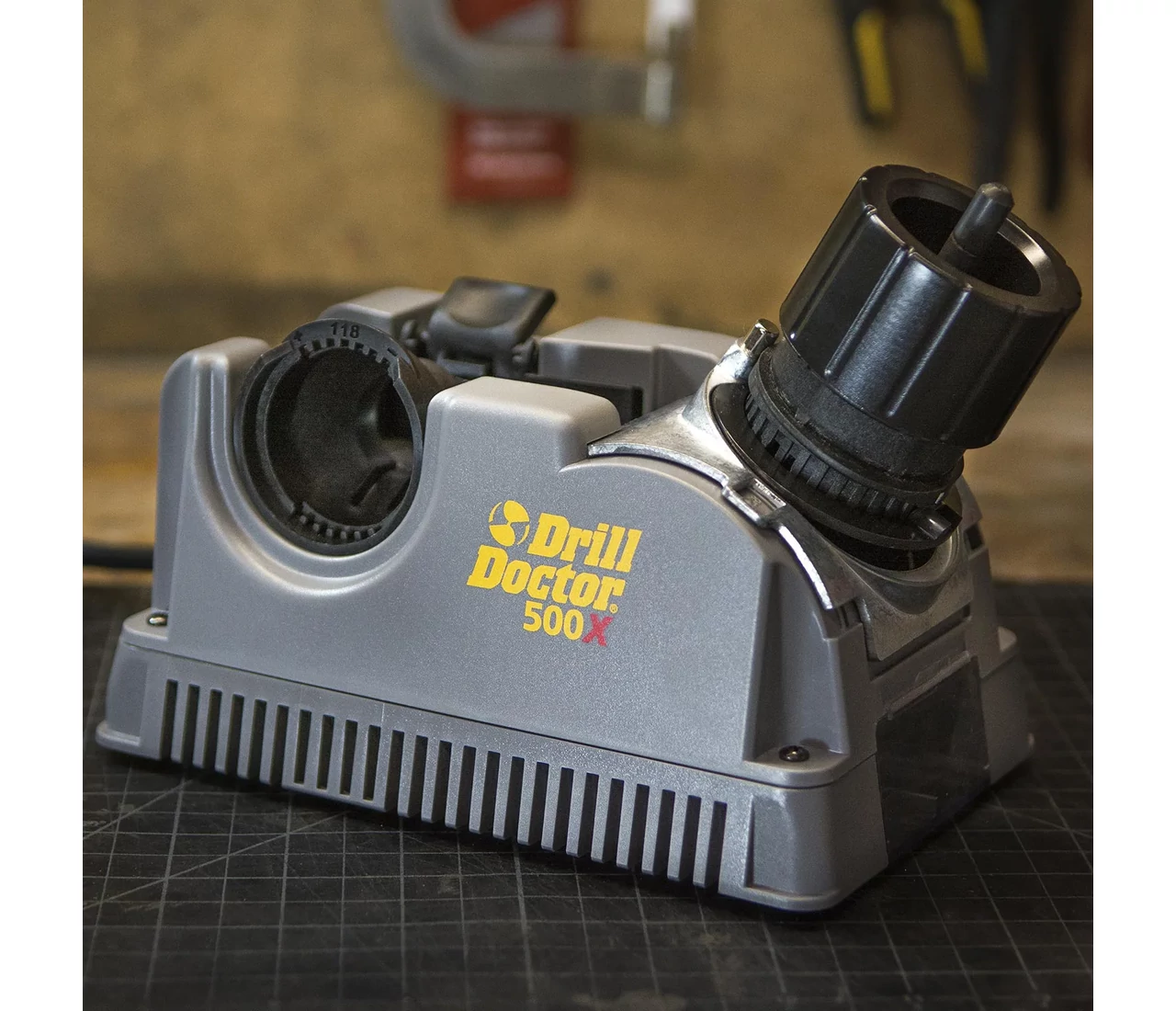

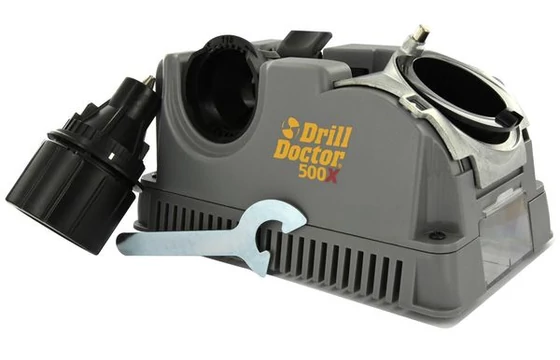

A Drill Doctor 500X hordozható, műanyag házas, olcsó, de professzionális fúróélező gép. Egyéni felhasználásra, kis lakatos és más műhelyeknek ajánljuk általános rendeltetésű csigafúrók és betonfúrók élezéséhez. Az élezés kényszerpályás megvezetéssel, a ceruzahegyezéshez hasonló mozdulatokkal történik.




A DD500X jellemzői

  • Állítható befogótokmány: 2,5-13 mm
  • 118° és 135° csúcsszög
  • Változtatható hátszög új beállító rendszerrel
  • Keresztélezési lehetőség, önközponzozóvá teszi a fúrót
  • Cserélhető gyémánt korong
  • Használati utasítás.

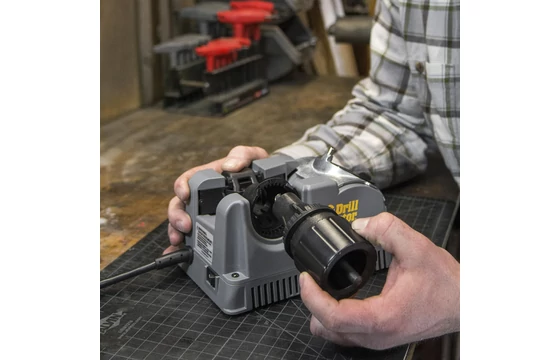

Használati utasítás

DrillDoctor használati utasítás



A fúróélezés lépései röviden

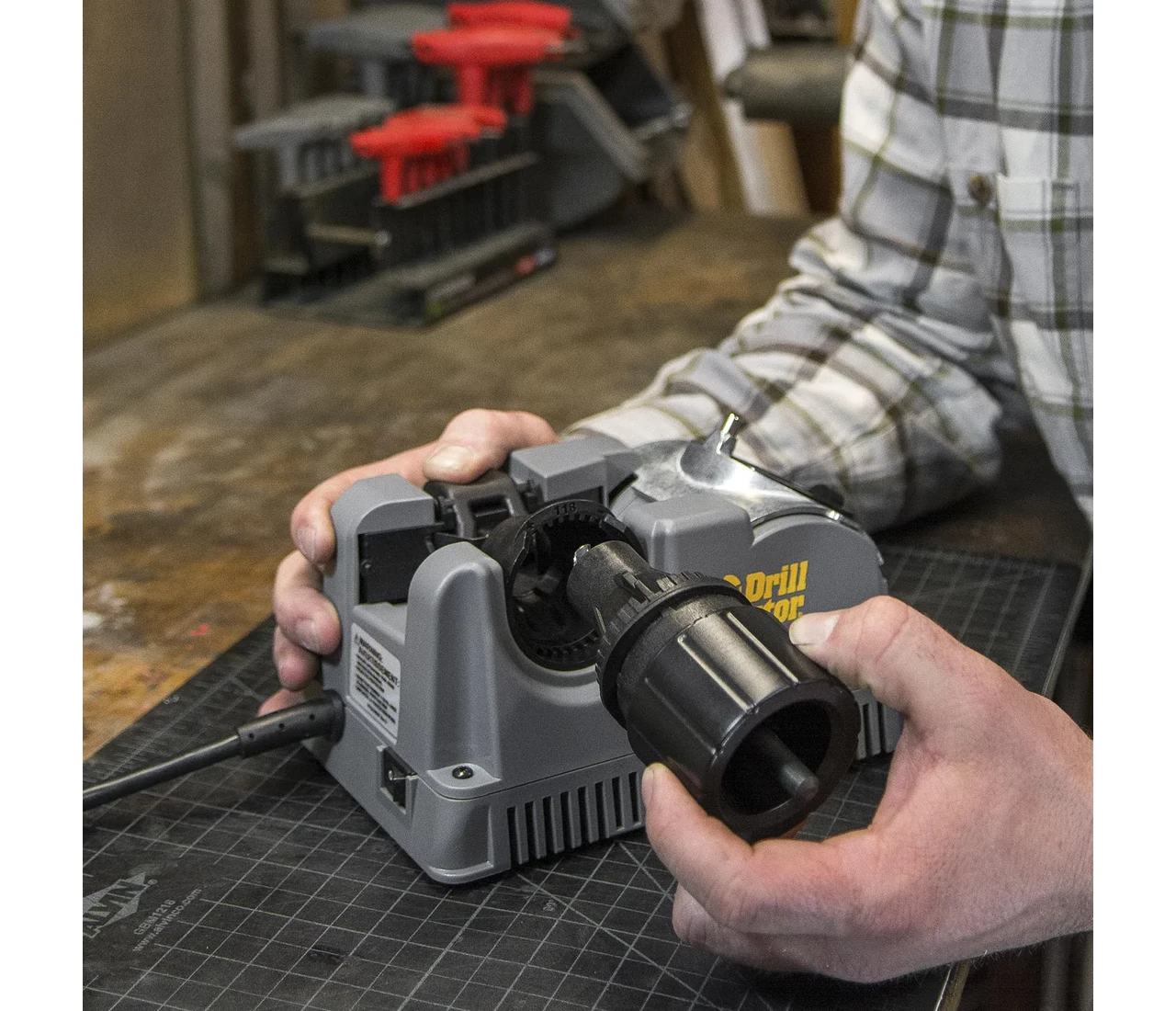

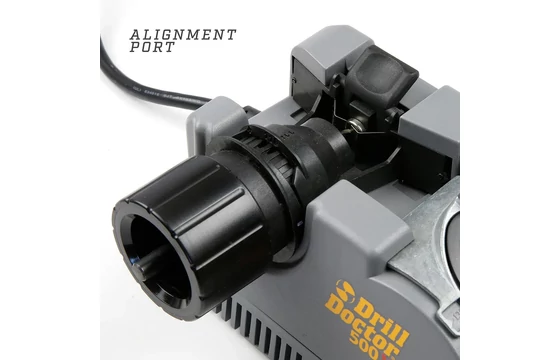

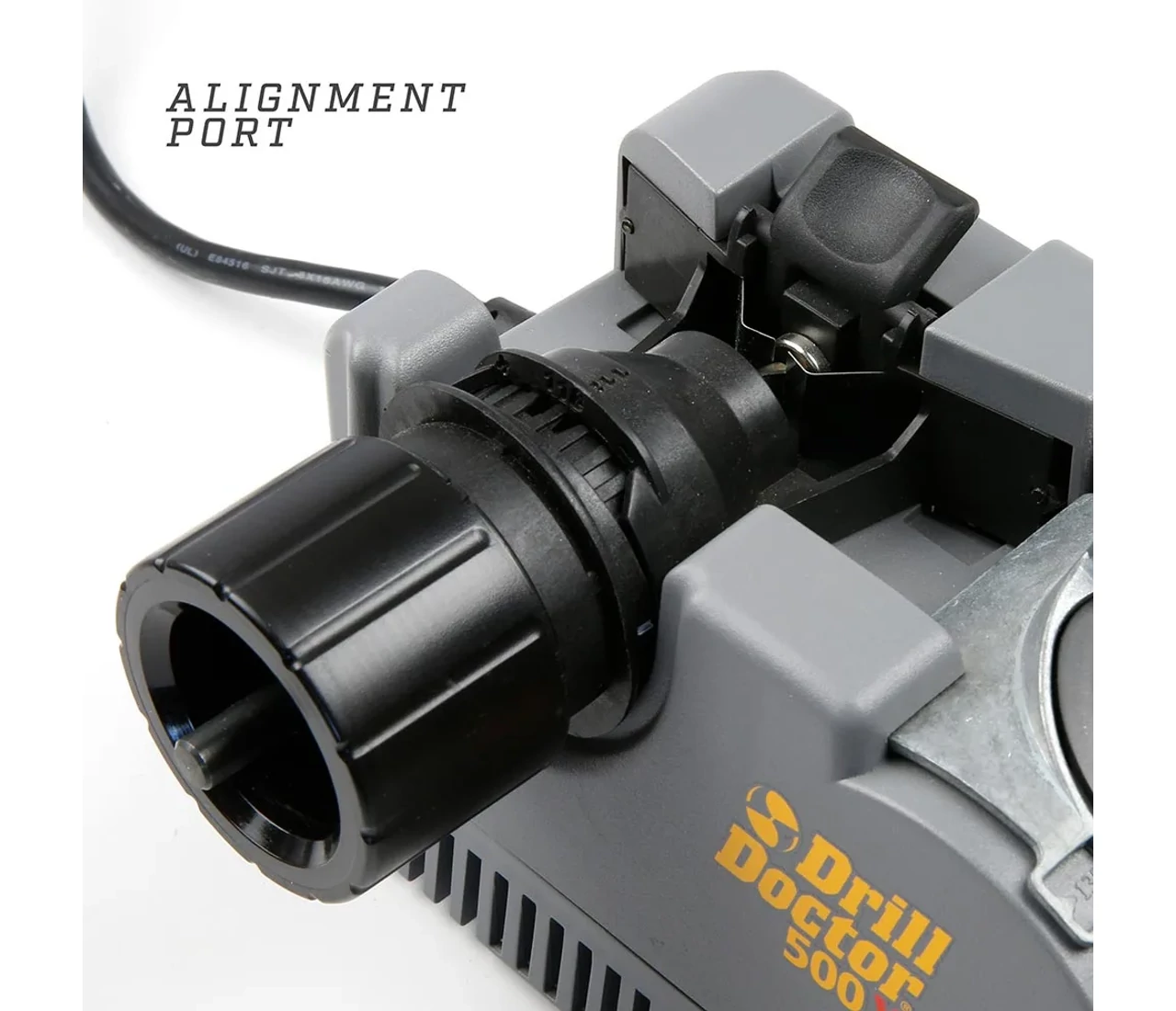

1. Tájolás

Az emelő lenyomásával nyissuk szét a tájolónyelveket. Helyezzük be gépbe az ábra szerint a tokmányt egy lazán befogott fúróval, amelyet ütközésig előre tolunk. Engedjük fel az emelőt és fordítsuk a fúrót a tokmányban úgy, hogy a nyelvek a horonyban a legszűkebb helyen tartsák. Ebben a helyzetben szorítsuk meg a tokmányt, majd kivéve húzzuk utána.

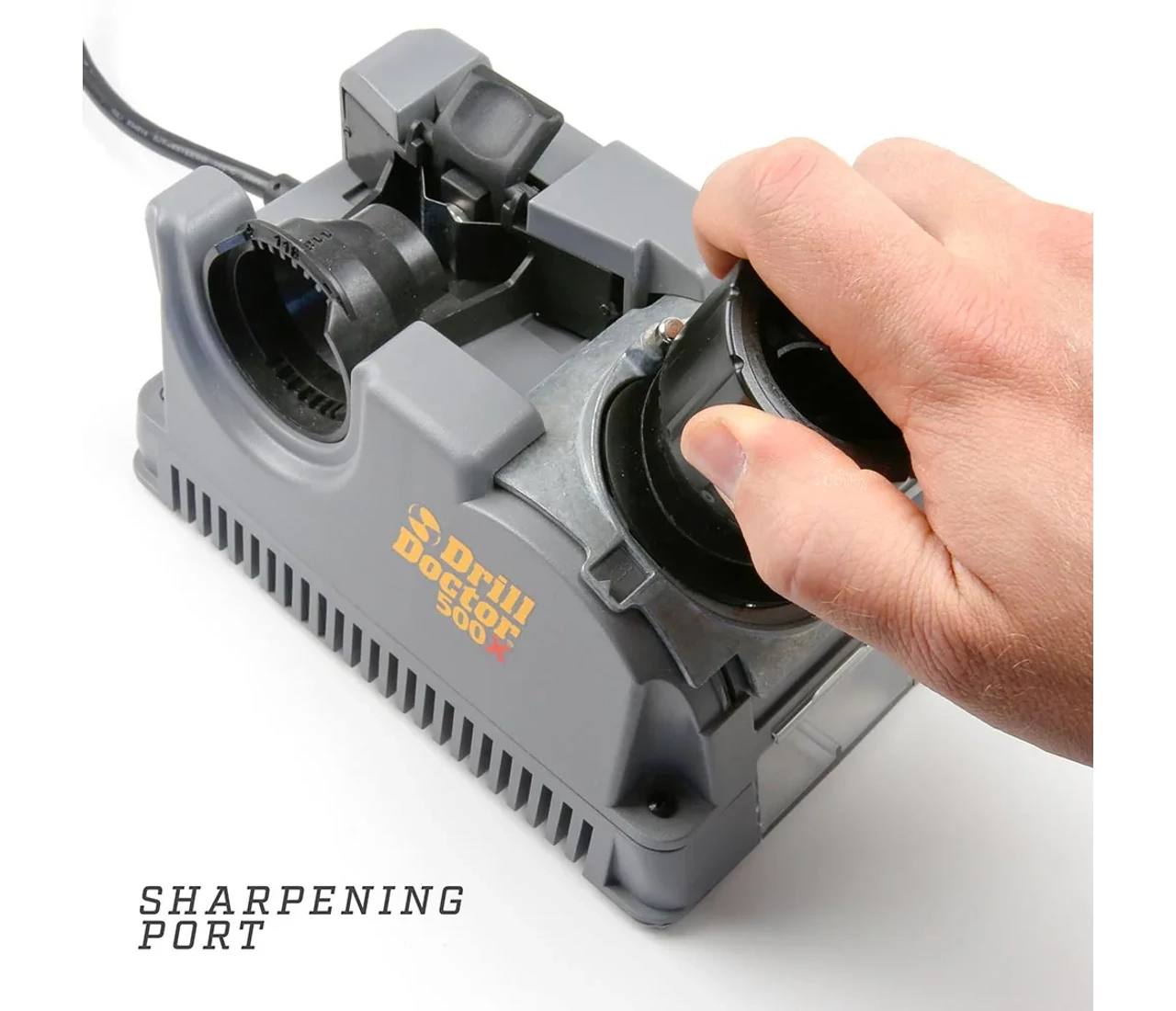

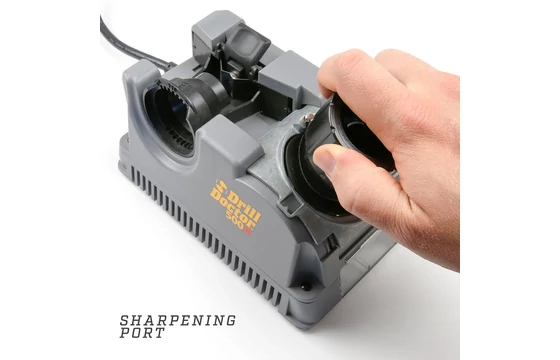

2. Élezés

Helyezzük a tokmányt a fentiek szerint tájolt fúróval az élező nyílásba a jelzés szerinti pozícióban. Nagyon enyhe nyomással végezzünk félfordulatokat a tokmánnyal, míg a köszörülési hangot halljuk (kb. 4-20 félfordulat a fúró méretétől függően).

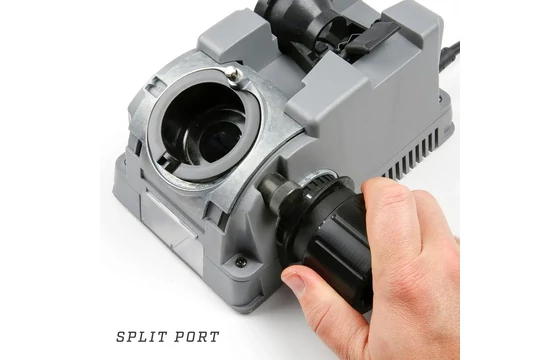

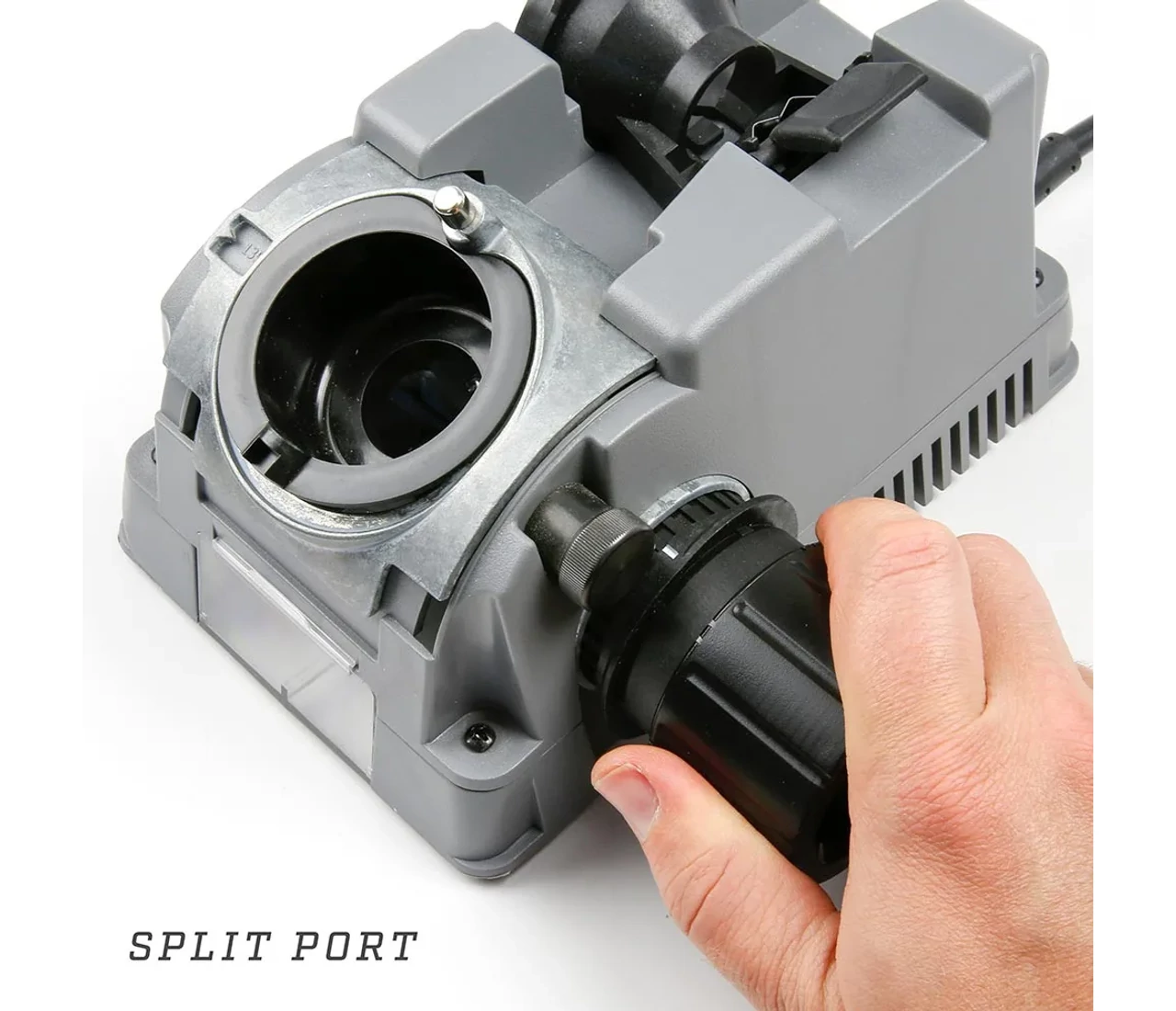

3. Keresztélezés

Lassan toljuk be a tokmányt a keresztélező nyílásba a jelzés szerinti pozícióban. A köszörülési hangot hallva kis lépésenként toljuk a fúrót ütközésig, majd ismételjük meg a műveletet 180°-kal elforgatva.

Előtte - Utána


Hasznos tudnivalók a Drill Doctor használatához

A gyémánt korong cseréje.

Ellenőrizzük a korong távolságát a következő ábra szerint. A gyémánt korong cseréjénél, vagy túl nagy erővel végzett élezésnél a karima elmozdulhat. Ügyeljünk a motor és a karima közti helyes távolságra.
_
Probléma:
A fúró hátszöge kicsi, a fúró "nyom", vagy egyáltalán nem forgácsol.
Oka: A gépet szabványos horony-hajlásszögű (kb.30°) fúróhoz tervezték.
Megoldás: Sűrűbb spirálú fúrók tájolásánál térjünk el egy-két egységgel "-" irányba. Hosszabb spirálnál "+" irányba.
_
Figyelmeztetés:

Az 500X és 750X típusnál ne állítsuk a csúcsszöget 115° alá.
A műanyagpersely rúgónyelve a köszörűpersely és a ház közé kerülhet (lásd az ábrát) és a nyomás hatására eltörik.

A fúrónyelvnek a műanyag vezetőbordákra kell felfeküdnie.
