Termékinfó:

GMO sorjázó kis furatokhoz

.

Precíz és alapos sorjázás keményfém pengével a furat elején és végén, sík és íves peremeken - másodpercek alatt. Keresztfuratokhoz, ha az átmérők aránya legalább 1,5:1.
Minden gépen használható, CNC gépre ideális.
Mérettartomány Ø 0,8~15 mm-ig a választékban szereplő modulokat megfelelően összerakva.

 Választék (angol)

Választék (német)

Katalógus

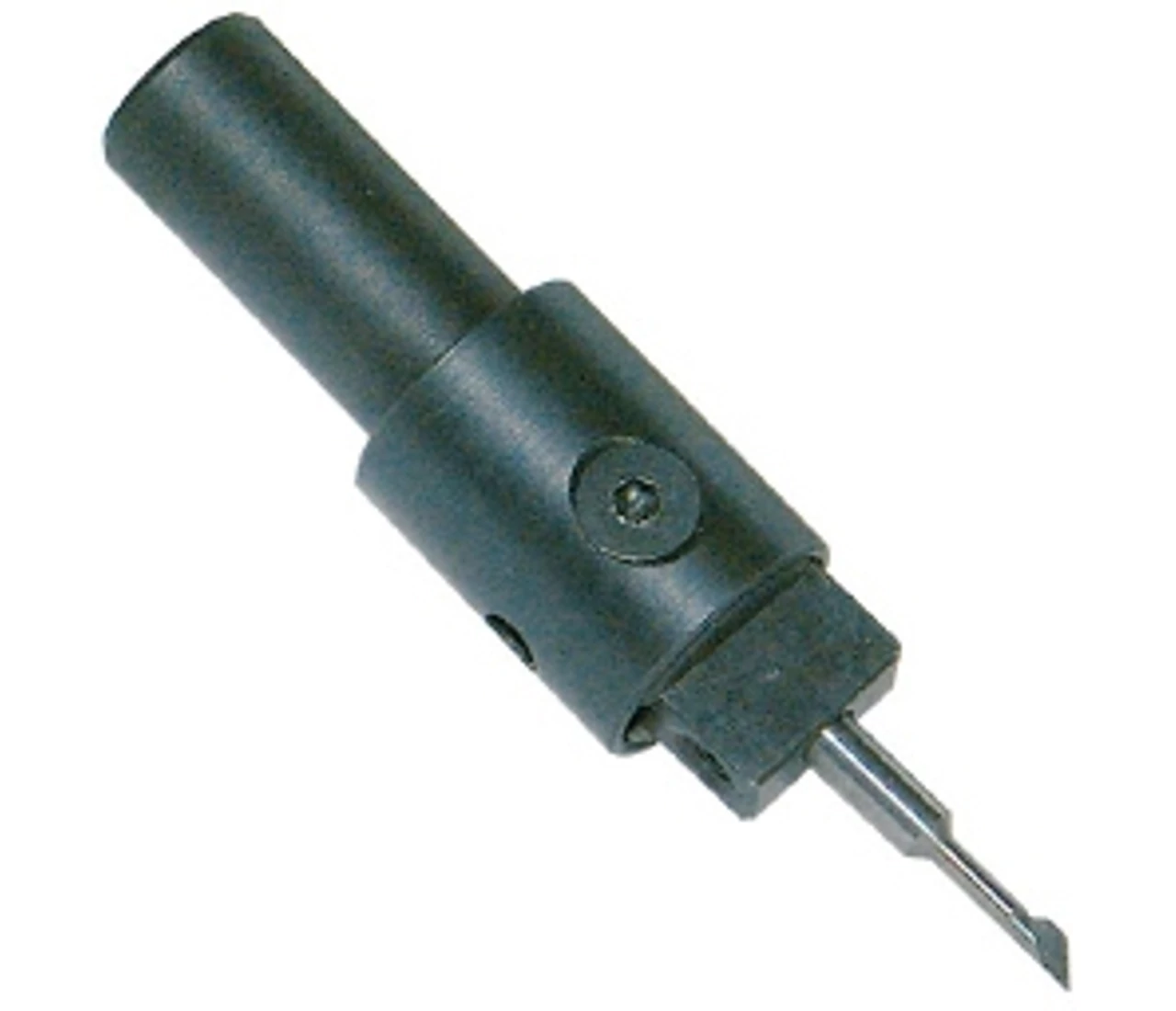

A GMO sorjázóról

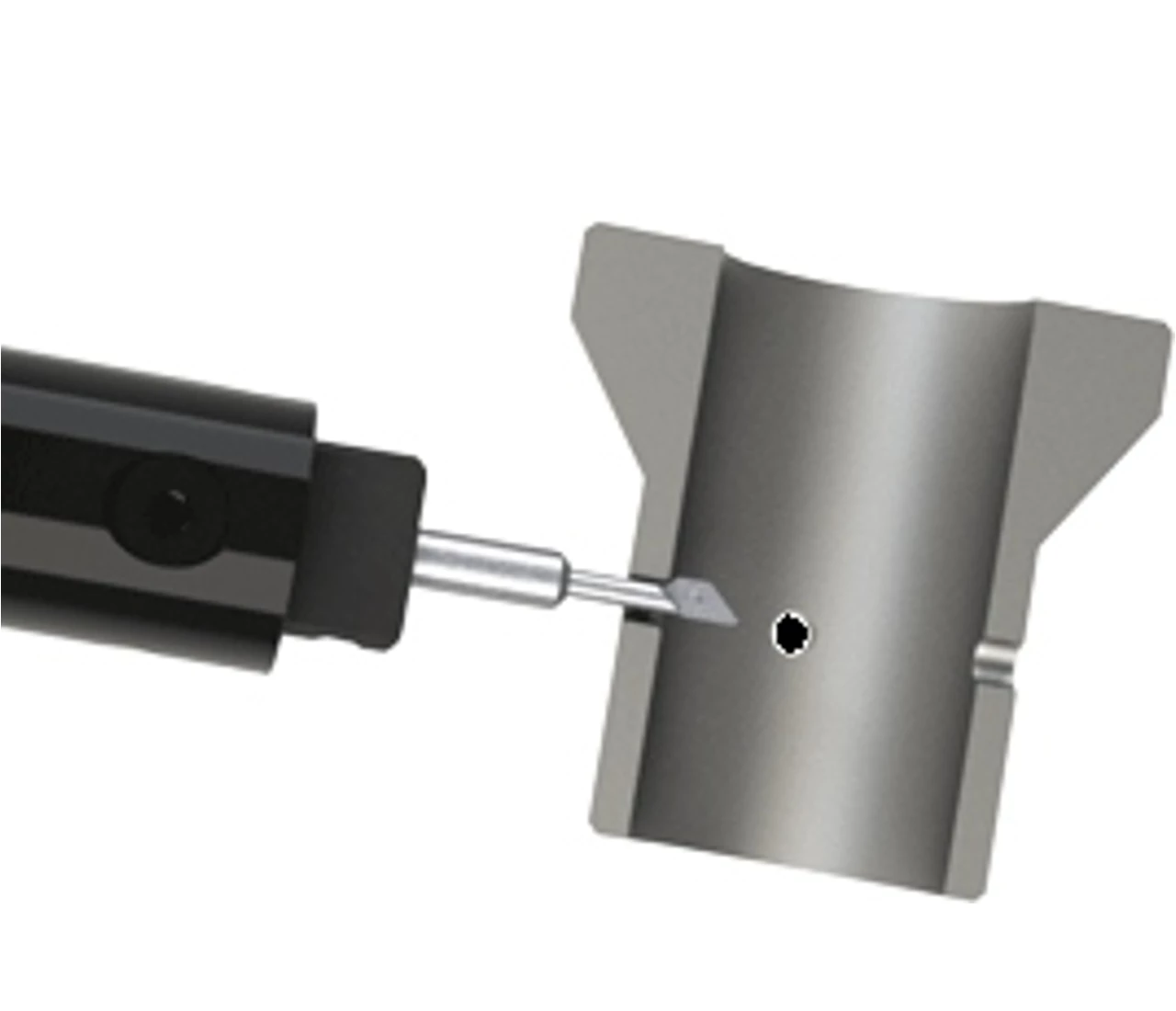

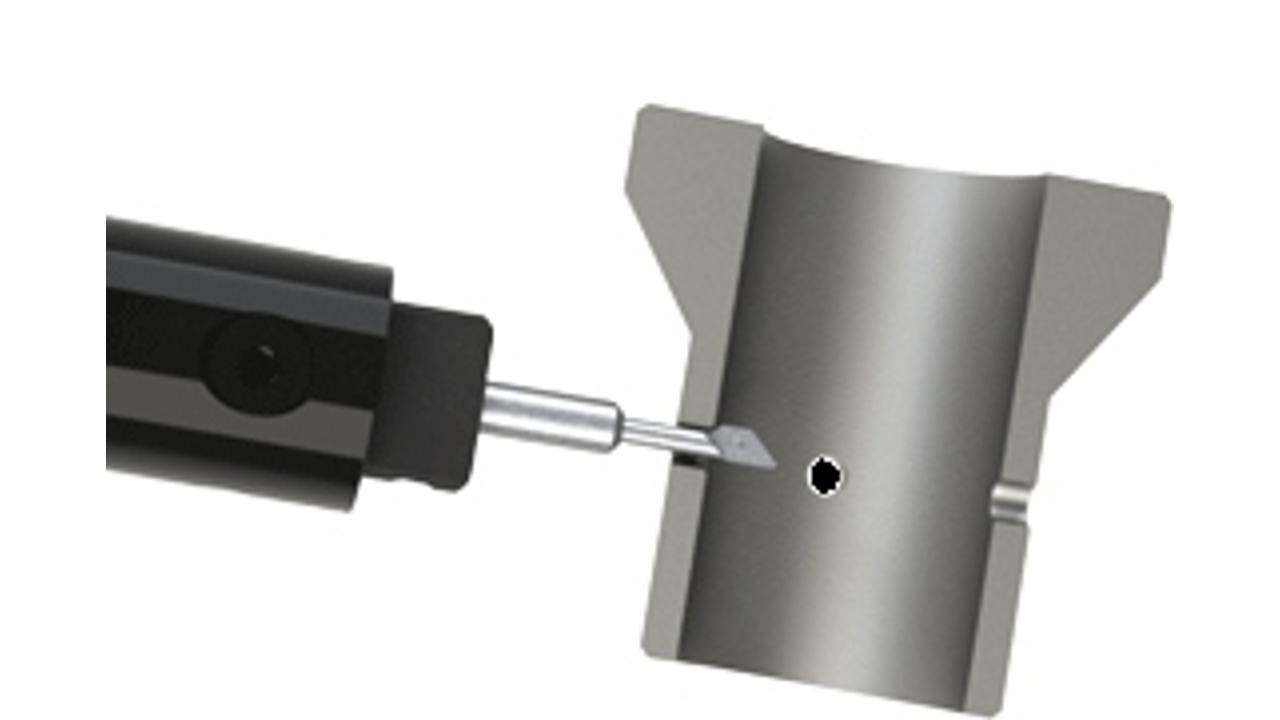

A GMO furatsorjázó keményfém élű forgó szerszám, amely tisztán és nagy biztonsággal végzi a sorjázási műveletet. Kezelése egyszerű, alkalmazásának nincsenek különös előfeltételei. Keresztfurathoz, sík furatperemen és nehezen hozzáférhető helyen is használható.

Precíz és alapos sorjázás keményfém pengével a furat elején és végén, sík és íves peremeken - másodpercek alatt.

Keresztfuratokhoz, ha az átmérők aránya legalább 1,5:1.

Minden gépen használható, CNC gépre ideális.

Mérettartomány Ø 0,8~15 mm-ig a választékban szereplő modulokat megfelelően összerakva.

►Online szerszámválasztás, szimuláció, CNC program

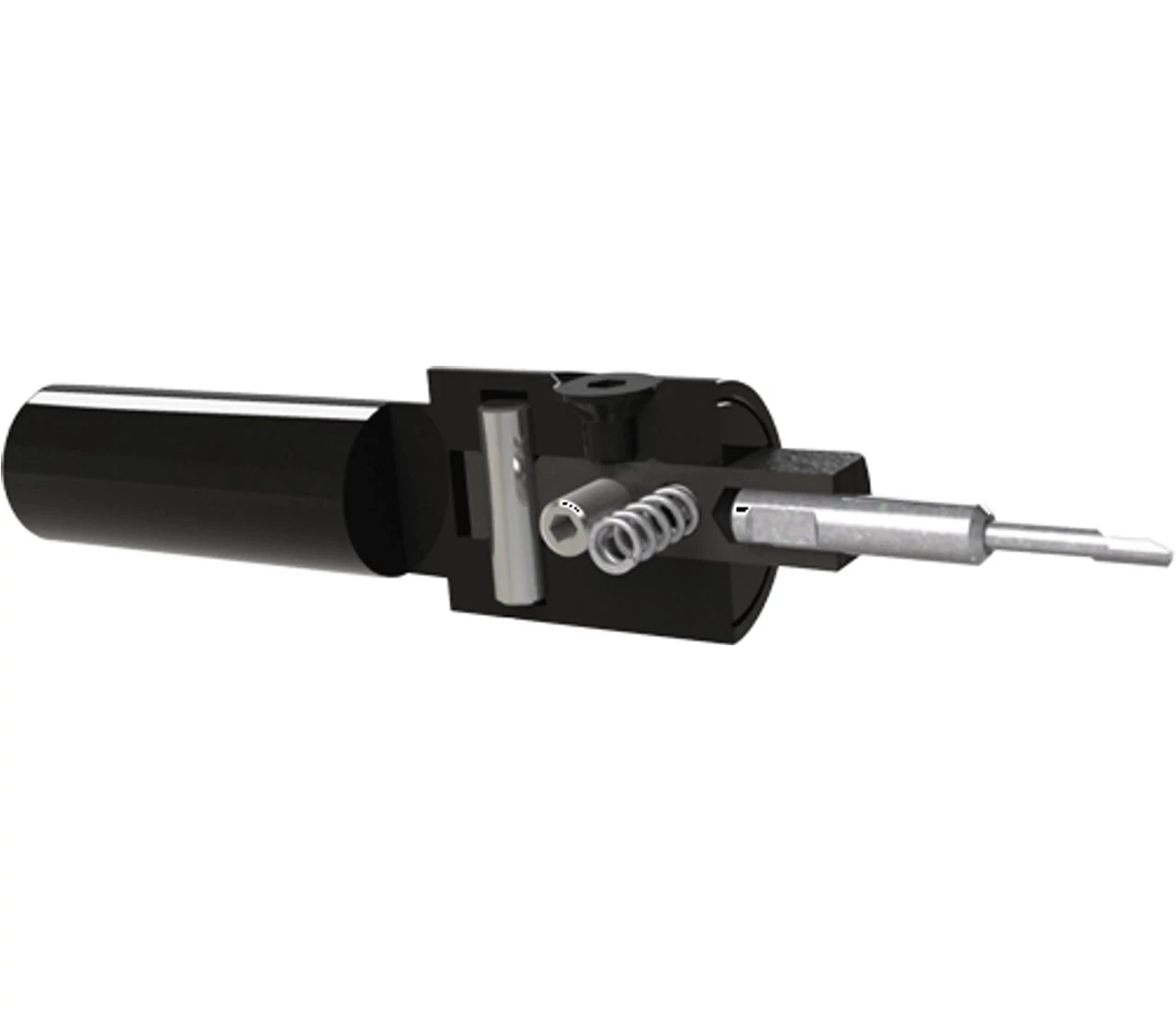

A szerszám részei:

• alapszerszám, minden méretnél azonos,
• 4 rúgó, cseréjükkel a letörés mérete változtatható.
• közbetét (E00...E25) és
• penge (S12...S23) furatméret szerint ►

A szerszám különböző furatátmérőkhöz alkalmas, mert alkatrészei könnyen cserélhetőek. A rugó cseréjével a nyomóerő négy fokozatban változtatható. Az állítócsavarral a penge kibillenése korlátozható. A keményfém penge forgácsol, kopás esetén cserélhető. Élettartama az anyagminőségtől függ, automata acélban kb. 5000 furat. A penge készül külső és belső éllel a furat mindkét peremének sorjázásához, és csak belső éllel, amely csak visszafelé sorjáz, a külső él le van kerekítve.

►Online szerszámválasztás, szimuláció, CNC program

A szerszám működése:

1. A szerszám közepét a furat tengelyéhez pozicionáljuk. A kibillenést úgy állítjuk be, hogy az él közepe a furat pereménél legyen. A forgó szerszám az előtolás hatására a penge eltávolítja a sorját, majd a rugóerő ellenében a furat tengelyébe nyomódik.

2. A forgó szerszám nagy előtolással bemegy a furatba. A könnyű belépés  és a sérülések elkerülése érdekében a szerszám eleje le van gömbölyítve.

3. Csak addig kell lemenni a furatban, amíg a szerszám ki nem billen és a szár felfekszik a furat falán. Kis előtolással húzzuk visszafelé a szerszámot, majd gyorsmenettel vegyük ki a furatból.

Forgácsolási adatok

Ajánlott fordulatszám:

• sík felületnél 300-500 ford/min
• ívelt felületnél 150-300 ford/min

Ajánlott előtolás:

• lágy anyagba 150-200 mm/min
• közepesen kemény anyagba 100-150 mm/min
• kemény anyagba 50-100 mm/min

Biztonsági tudnivalók

• A szerszámmal csak telepített fémforgácsoló gépen dolgozzunk. Kézben tartott kisgéppel ne használjuk.
• Használjon védőszemüveget, ha a szerszám nem zárt térben dolgozik.
• A pengecseréhez, vagy beállításhoz vegye ki a szerszámot a gépből.
• Csak eredeti alkatrészeket használjon.

Ismertető (angol)

Ismertető (német)

 Katalógus

►Online szerszámválasztás, szimuláció, CNC program

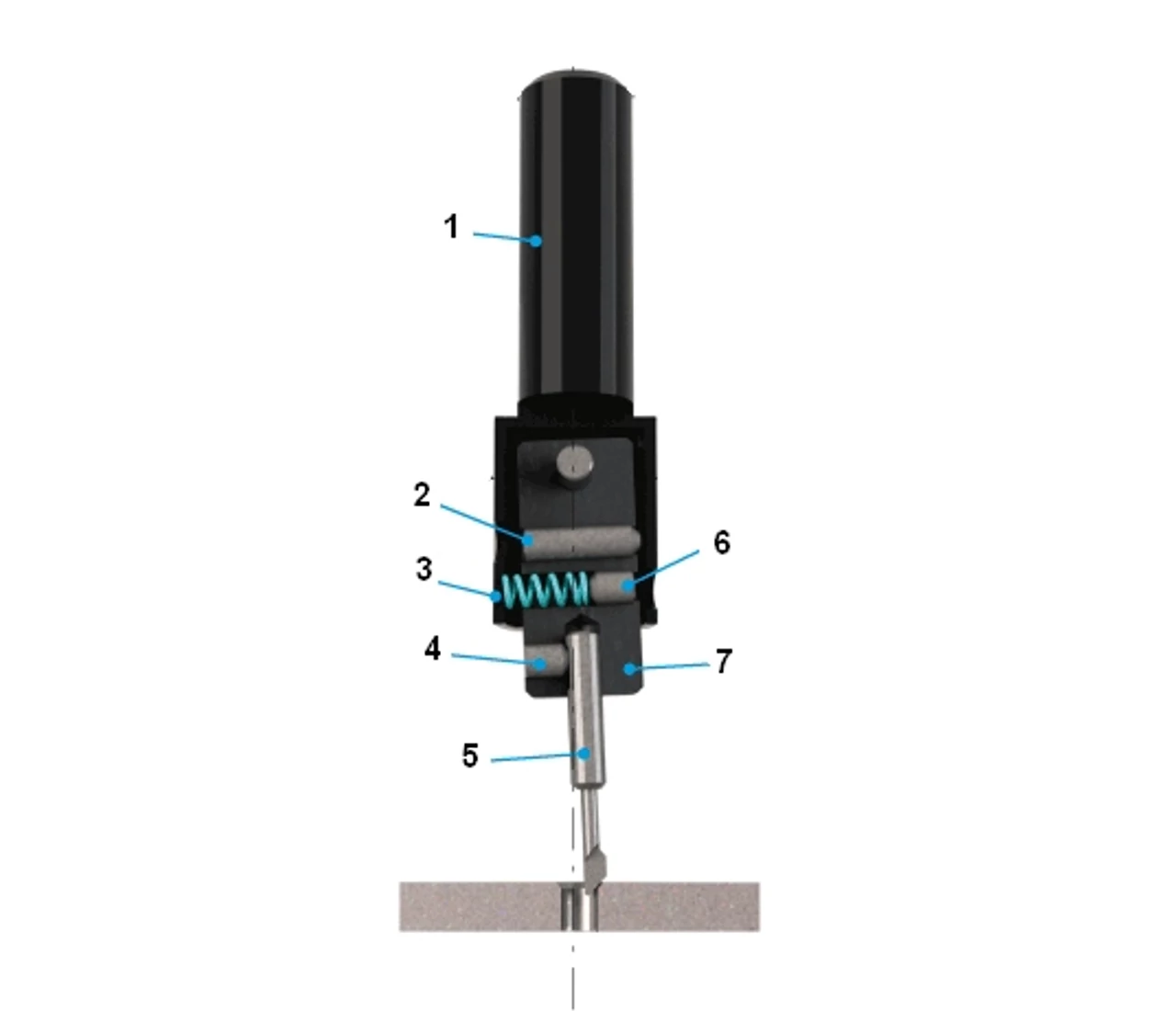

A GMO sorjázó részei:

1- hüvely

2- állítócsavar

3- rúgó

4- rögzítőcsavar

5- keményfém penge

6- rúgóerő állító csavar

7- betét

Teljes hossz: 70 mm

Külső átmérő: 14 mm

Szár átmérő: 10 mm

Szár hossz: 30 mm

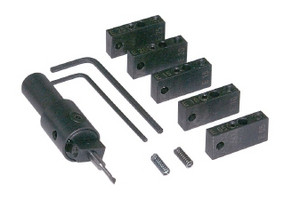

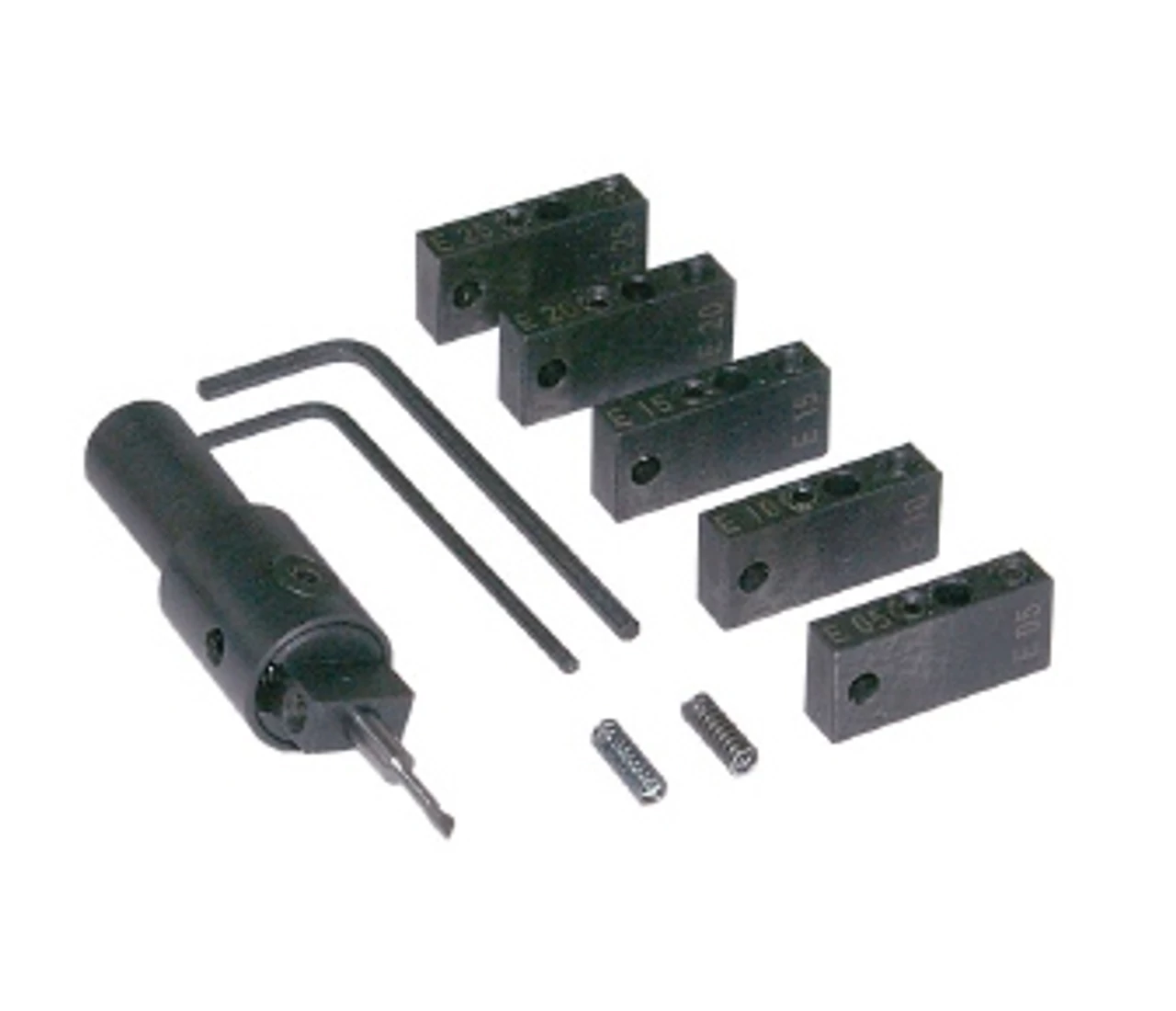

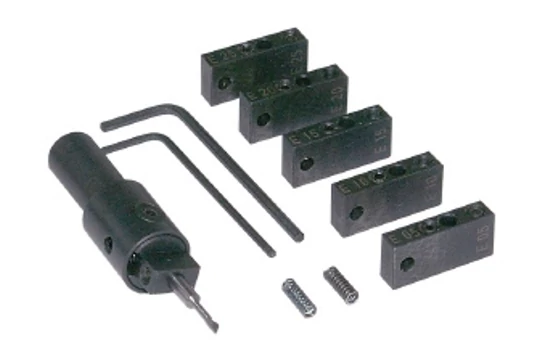

Alaptartó + tartozék

• Alapkészlet: 1 alaptartó, 1 betét (választható), 4 rugó,
• Komplett készlet: 1 alaptartó, 6 betét, 4 rugó.
• Keményfém penge (nem tartozik a készletbe, külön rendelendő)

Betétek
A betétben levő furatokba illeszkednek a pengék. Minél nagyobb a sorjázandó furat átmérője, annál nagyobb az illesztőfurat távolsága a szerszám tengelyétől.

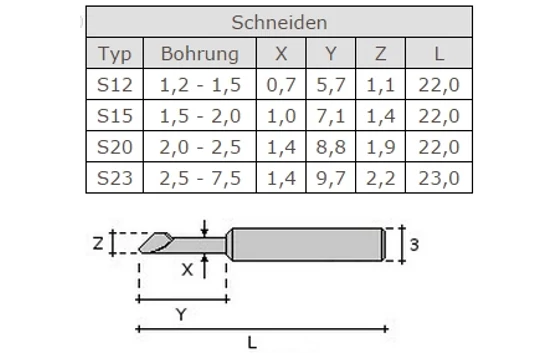

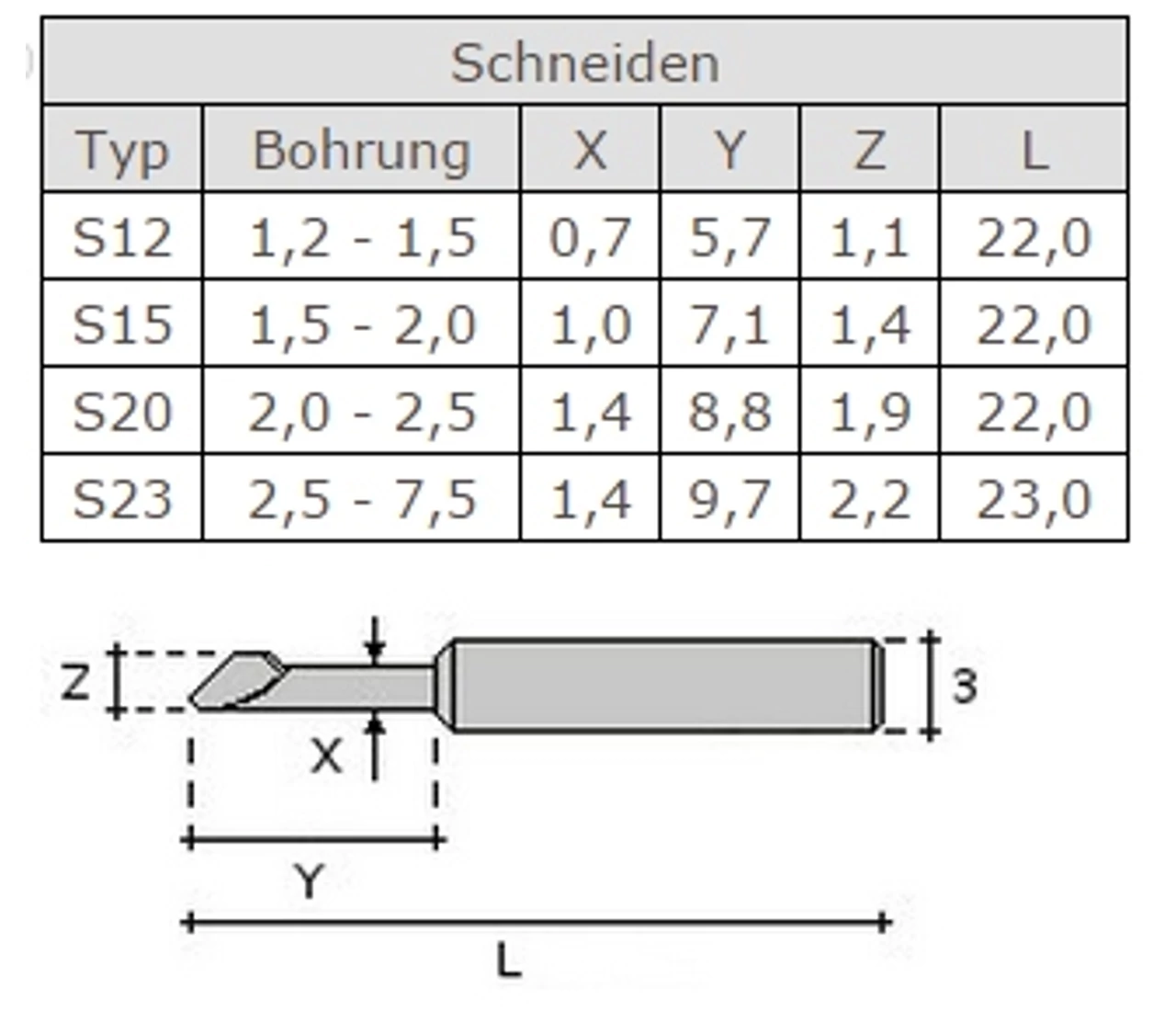

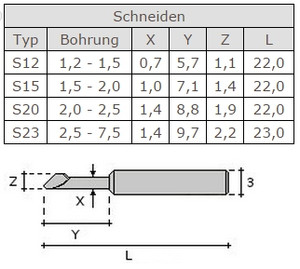

Keményfém pengék
Több méretben készülnek a furat méretének megfelelően:

Minden méret négy változatban és különféle hosszúságokban készül:

• 45°belső él
• 45°belső él + 45°külső él
• 25°belső él
• 25°belső él + 45°külső él

A külső él a furat elejét, a belső él a végét sorjázza. Ahol nincs szükség külső sorjázásra, ott a /B jelű legömbölyített penge nem forgácsol.

A 25°belső élre akkor van szükség, ha a kereszt- és főfurat átmérő-különbsége kicsi:

A pengék várható élettartama alumínium és réz sorjázásánál 20.000-100.000 furat, szerkezeti acélnál 3.000-20.000 furat, korrózióálló acélnál 500-3000 furat.

Rúgók
Négy rúgó van: gyenge (F40), közepes (F50), erős (F55) és nagyon erős (F63).

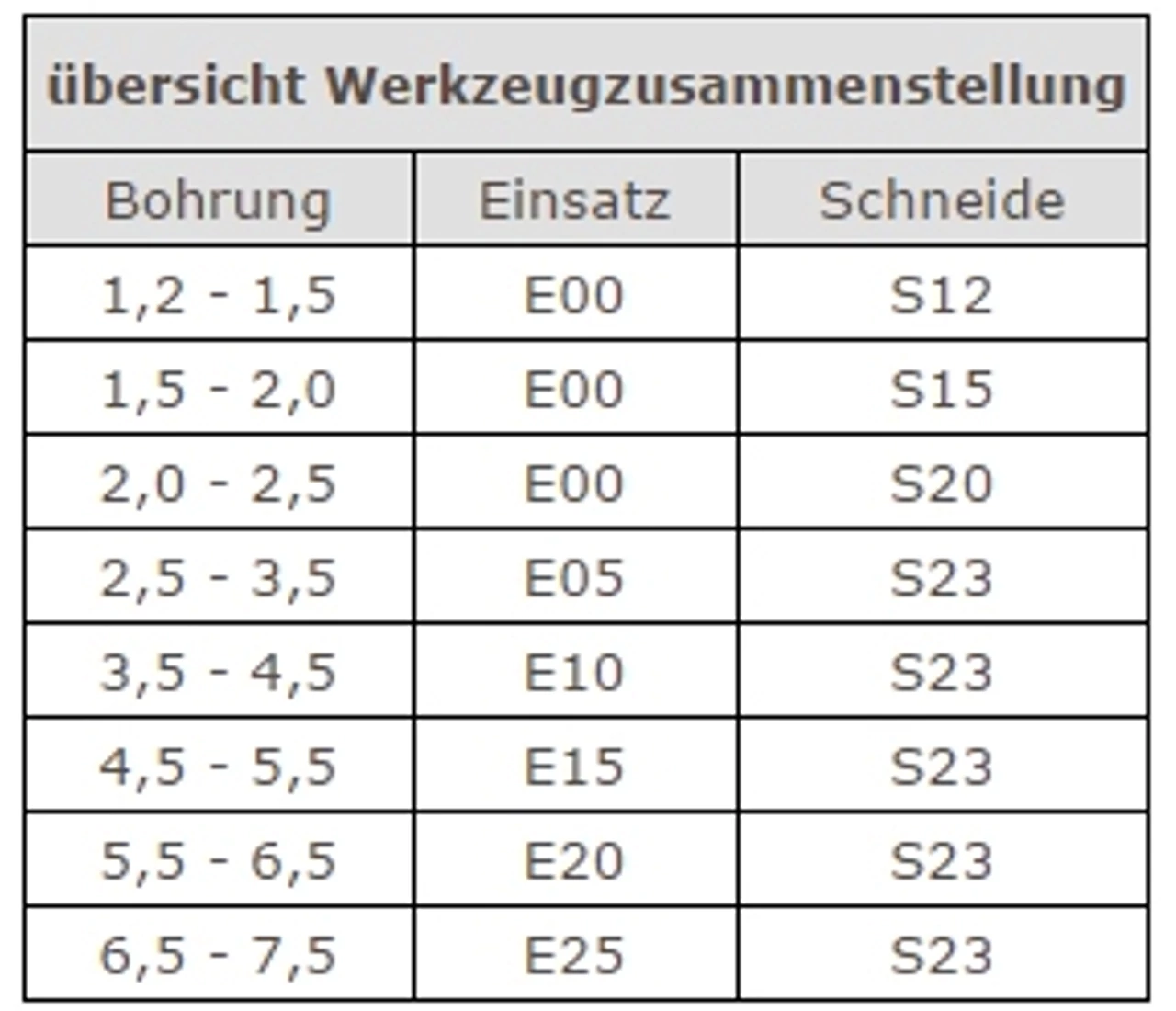

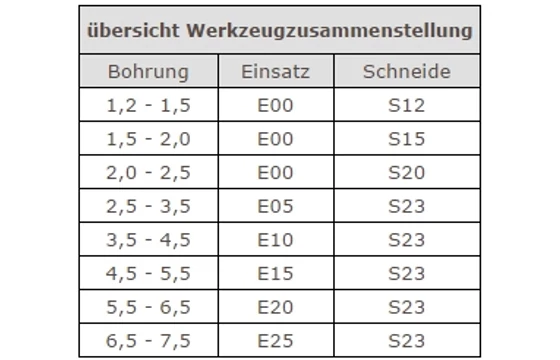

A szerszám összeállítások áttekintése:

Ismertető (angol)

Ismertető (német)

 Katalógus

►Online szerszámválasztás, szimuláció, CNC program

A szerszám beállítása

A megfelelő rugó kiválasztása:

Négy különböző keménységű rúgó közül kell egyet kiválasztani a kívánt élletörés mértéke és az anyagminőség függvényében.

• F40 (gyenge) - alumíniumhou, rézhez
• F50  (közepes) - automata acél, ötvözetlen acél
• F55  (erős) - ötvözött acél
• F63  (nagyon erős) - erősen ötvözött, nagy szilárdságú acél

Utólag is állítható a rúgó feszítése egy állítócsavar segítségével. Így az élletörés mérete könnyen korrigálható.

A rúgó cseréje:

• Lehúzzuk a hüvelyt (ehhez a csavart ki kell venni). A hüvely lehúzásakor ujjunkkal tartsuk meg rúgót.
• Annyira kell a hüvelyt hátrahúzni, hogy a rúgó szabad legyen.
• Kicseréljük a rúgót, vissazhúzzuk a hüvelyt és rögzítjük a csvarral.

A betétek cseréje:

• Lehúzzuk a hüvelyt (ehhez a csavart ki kell venni). A hüvely lehúzásakor ujjunkkal tartsuk meg rúgót.
• A csapszeget óvatosan kiütjük.
• Az új betét behelyezése előtt annak helyét enyhén zsírozzuk be. A betétnek könnyedén kell bemennie.
• Visszatesszük a csapszeget a furatba és visszahúzzuk a hüvelyt.

A kibillenés mértékének beállítása:

Az állítócsavar egy csavarrögzítő lakk segítségével kicsavarodás ellen biztosítva van, ezért nehezen mozog. Ha a használat során az állítócsavar annyira laza lesz, hogy működés közben elállítódhat, csavarrögzítő lakkal újból rögzíteni kell.

Alkalmazási példa

Anyagminőség: 11SMn30K
Furatátmérő: 2,2 mm
Fordulatszám: 500 ford./min
Sorjázás műveleti ideje: 3 másodperc

• Gyorsmenettel megközelítjük a furat premét.
• F500 előtolással átmegyünk a furaton, míg a szerszám vissza nem billen.
• F100 előtolással visszahúzzuk a szerszámot.
• Ha az él kiszabadul a furatból, átkapcsolhatunk gyorsmenetre.

Figyelem!
Minél nagyobb a furatperem görbülete, annál nagyobb rúgóerőt kell beállítani és annál inkább csökkenteni kell a fordulatszámot (200-300 ford./min).
