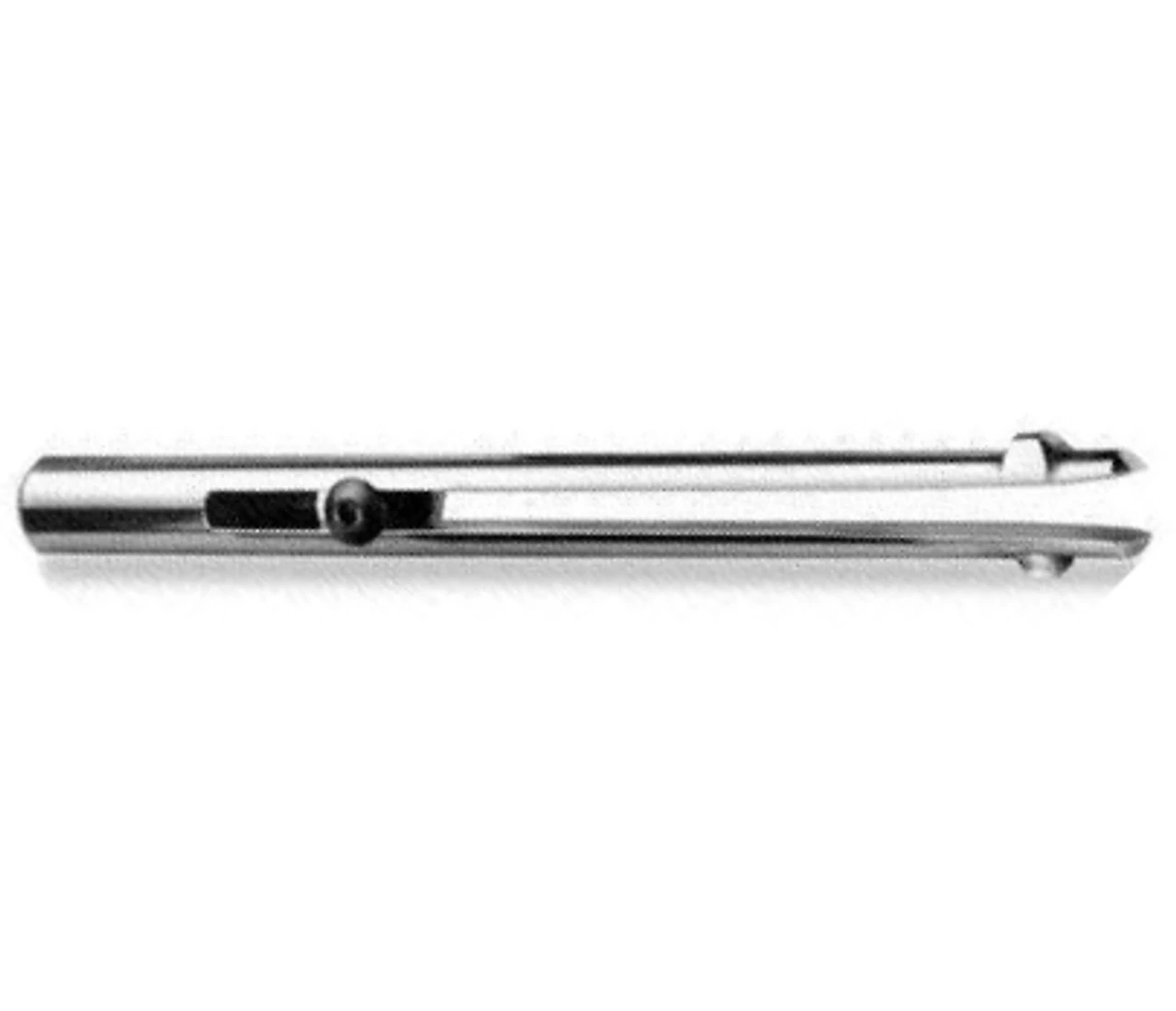

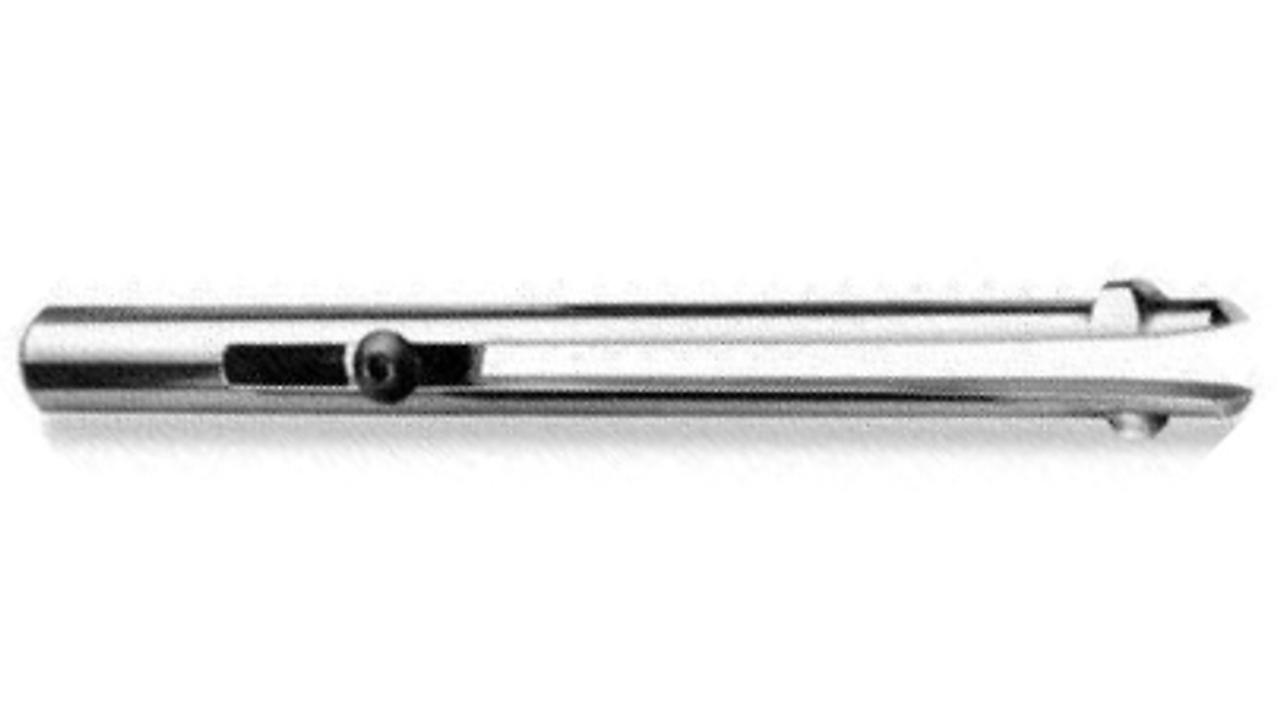

BURR-OFF sorjázó szerszám
-
Ø1,6 mm - 25,8 mm furatok elejének és végének sorjázása a Burraway sorjázóhoz hasonló elven, de hosszabb furatokhoz is alkalmas.
- .
- Gyártó: COGSDILL
-
Elérhetőség:
2-4 hét (általában)
-
BURR-OFF sorjázó szerszám
Ø1,6 mm - 25,8 mm furatok elejének és végének sorjázása a Burraway sorjázóhoz hasonló elven, de annál hosszabb furatokhoz is alkalmas. A sorja eltávolítása a szerszám rugózó szárán kialakított éllel történik
VIDEÓ- Ø1,6 mm - 25,8 mm hosszabb furatokhoz
- Sorjázás a furat elején és végén a szerszám rugózó szárán kialakított éllel.
- Keresztfuratokhoz, ha az átmérők aránya legalább 3:1.
- A Burr-Off sorjázó automatizált gyártáshoz ideális gyorsacél szerszám. Az általános felhasználásra való Burraway szerszámmal azonos elven működik, de a szerszámtest hasított kialakítása révén a fémforgács könnyen távozik.
- Kis méreteknek csak 1 éle van. Ø5,6 mm felett 2 élű, ami gyorsabb működést biztosít.
- Az éltompítás mérete Ø 3,96 mm felett a hasításban levő csavarral állítható.
- A szerszám akár 4-szer élezhető.

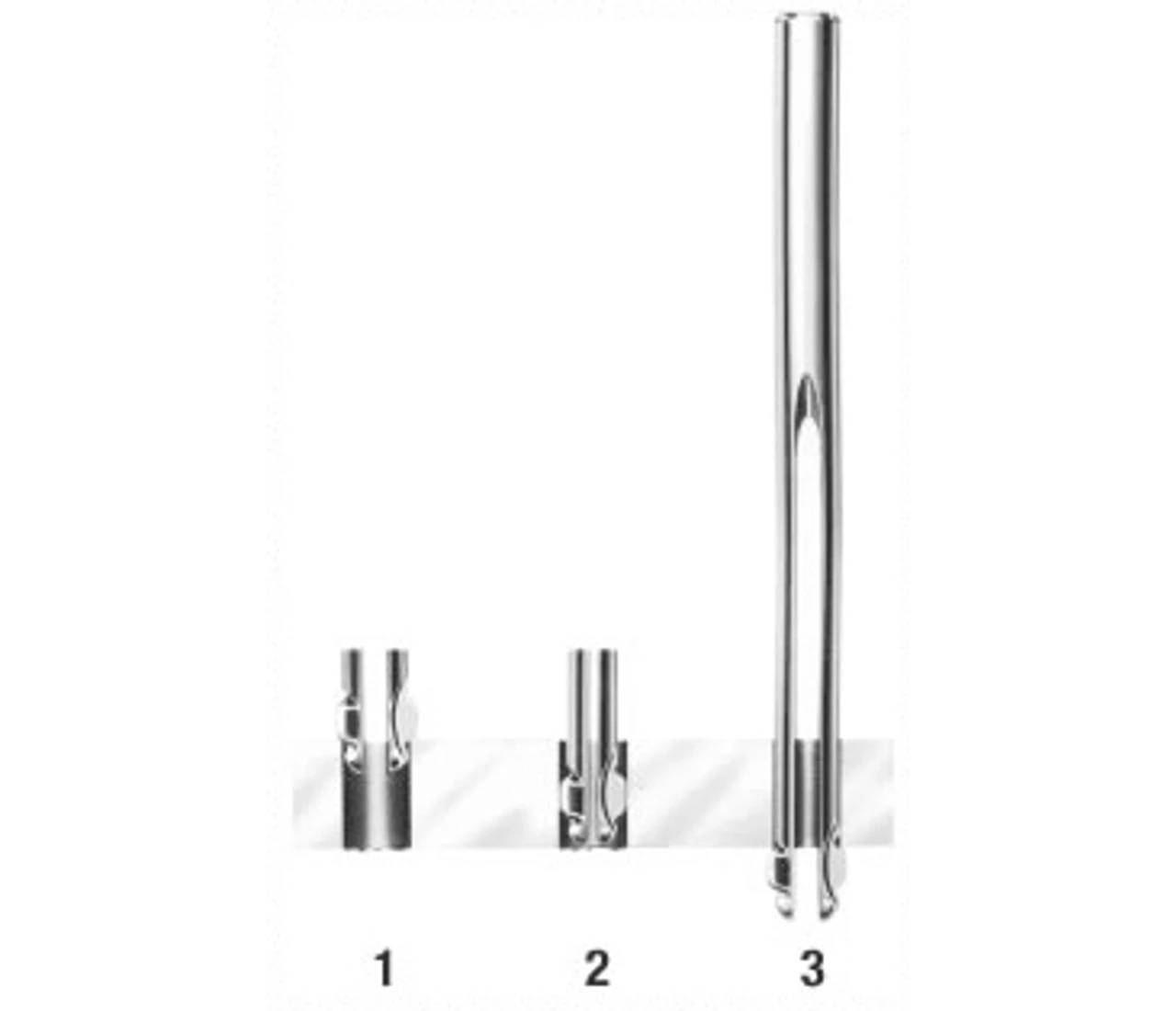

A Burr-Off sorjázó szerszám működése
(a videót lásd feljebb)
- Sorjázás a furat elején. A szerszám bevezetésekor az élek eltávolítják a sorját.
- Tovább haladva a furat fala összenyomja a felhasítás következtében rugózó szerszámtestet. A legömbölyített, polírozott élhát nem sérti fel a furat belsejét.
- Visszasorjázás. Ellenkező irányú előtolással lesorjázza a furat végét, majd a szerszámtest összenyomódik és kihúzható a furatból.
Szerszámbeállítás:
Az éltompítás nagysága az anyag szilárdságától függ. Lazítsuk meg a csavar és húzzuk lejjebb, vagy feljebb a horonyban, így a szerszám erősebben, vagy gyengébben dolgozik.
Fordulatszám és előtolás:
A csigafúróknál alkalmazott adatokat tekinthetjük irányértéknek, de a tapasztalat alapján attól el lehet térni.
Utánélezés négyszer lehetséges. Élszögek a katalógus 15. oldalán.
Katalógus
Anyagbiztonsági adatlap
