Külső görgőzőszerszám -XBB

Külső görgőzőszerszám -XBB

Külső hengeres felületek minőségének javításához sorozatgyártásban.
Méretsor: Ø1-65 mm. ►Videó

 Termékinfó, katalógus, adatlap .
Gyártó: COGSDILL
Elérhetőség: 2-4 hét (általában)
Átlagos értékelés: Értékeld a terméket!

Termékinfó

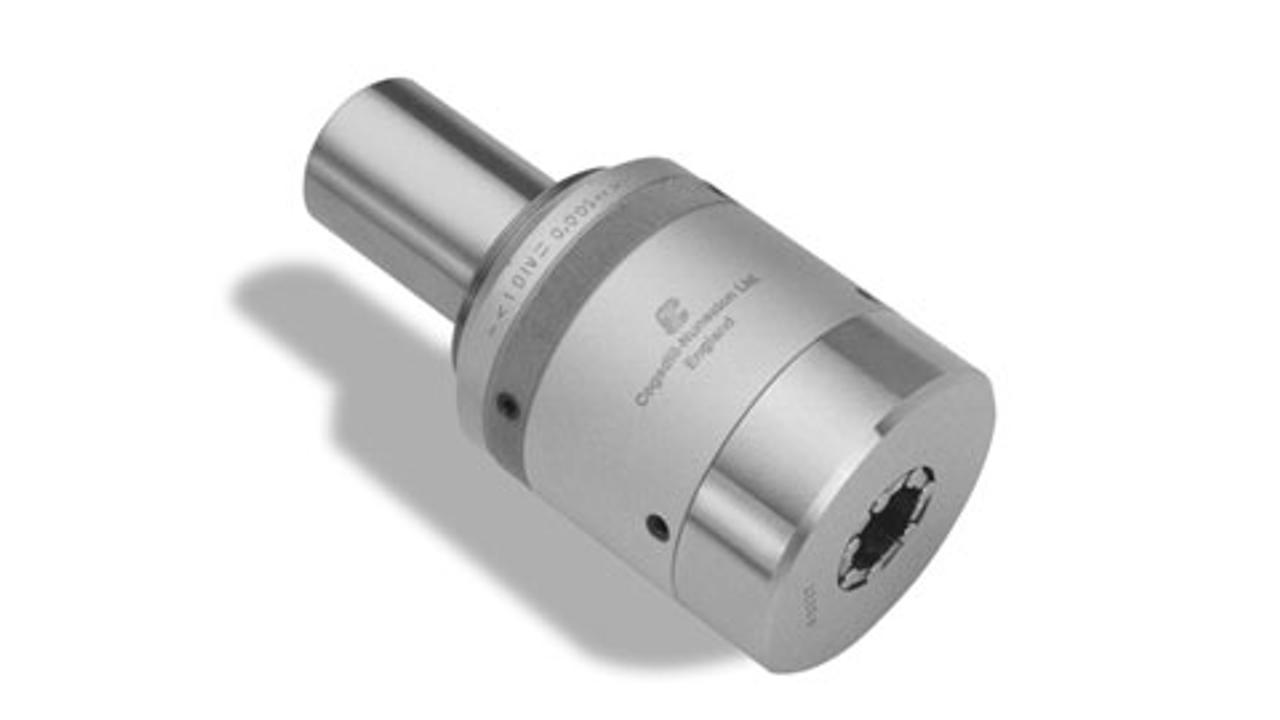

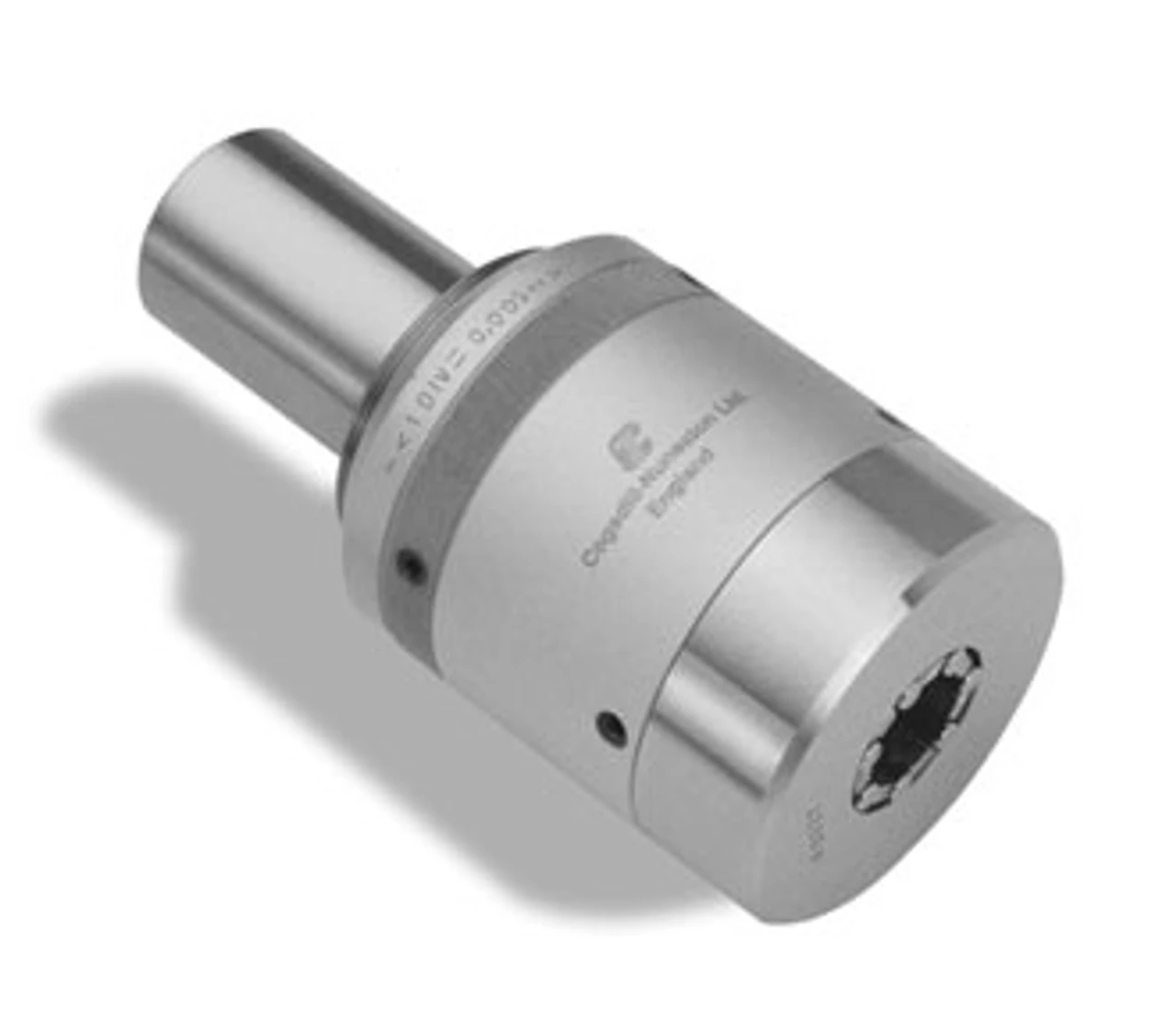

Külső görgőzőszerszám -XBB

XBB katalóguslap

Használati útmutató


Méret: Ø 1 - 65 mm

Ideális szerszám külső hengeres felületek görgőzéséhez sorozatgyártásban. Gépi előtolást igényel, nagyon termelékeny és váll melletti megmunkálásra is alkalmas.

Gyakorlatilag minden képlékenyen alakítható fém, mint acél, öntöttvas, alumínium, réz, sárgaréz, bronz, stb. görgőzhető 40 HRC alatt.

Micro XBB szerszám kisebb külső méreteivel az apró alkatrészeket gyártó automata gépeken is elfér. Ø 1- Ø 9 mm mérettartományban kapható Ø 0,25 mm lépcsőzéssel, amelyen belül az átmérő 0,002 mm fokozatonként állítható

Az XBB szerszám Ø 1,5 - Ø 65 mm mérettartományban készül Ø 0,5 ill. 1 mm
lépcsőzéssel, amelyen belül az átmérő 0,002 mm fokozatonként állítható.

A szerszám nagy előtolással végighalad a munkadarab hosszán úgy, hogy közben több görgő fut körbe a felületen. A görgőkosárral összetartott görgők a szerszám belsejében egy kúpos felületre támaszkodnak. Az alakításhoz szükséges erőt az adja, hogy a szerszám átmérője 0,01-0,02 mm-rel kisebb a megmunkálandó átmérőnél.

A szerszámok élettartama nagyon nagy. Kopás esetén csak a görgőket kell cserélni, többszöri görgőcsere után cserélhető egy belső kúpos gyűrű, nagyon ritkán a görgőkosár. A szerszám többi része nem kopik.



Cogsdill görgőző szerszám
Új katalógus 2017

A görgőzés technológiája

XBB külső görgőző katalóguslap (angol)

XBB külső görgőző katalóguslap (német)

Cogsdill információ a görgőzőszerszámok alkatrészeiről

MRBT görgőző szerszám - ha korlátozott a gépen a férőhely, kérje ajánlatunkat
