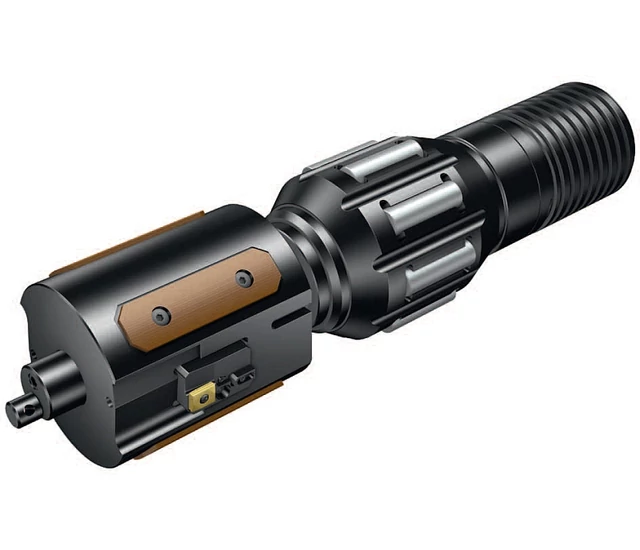

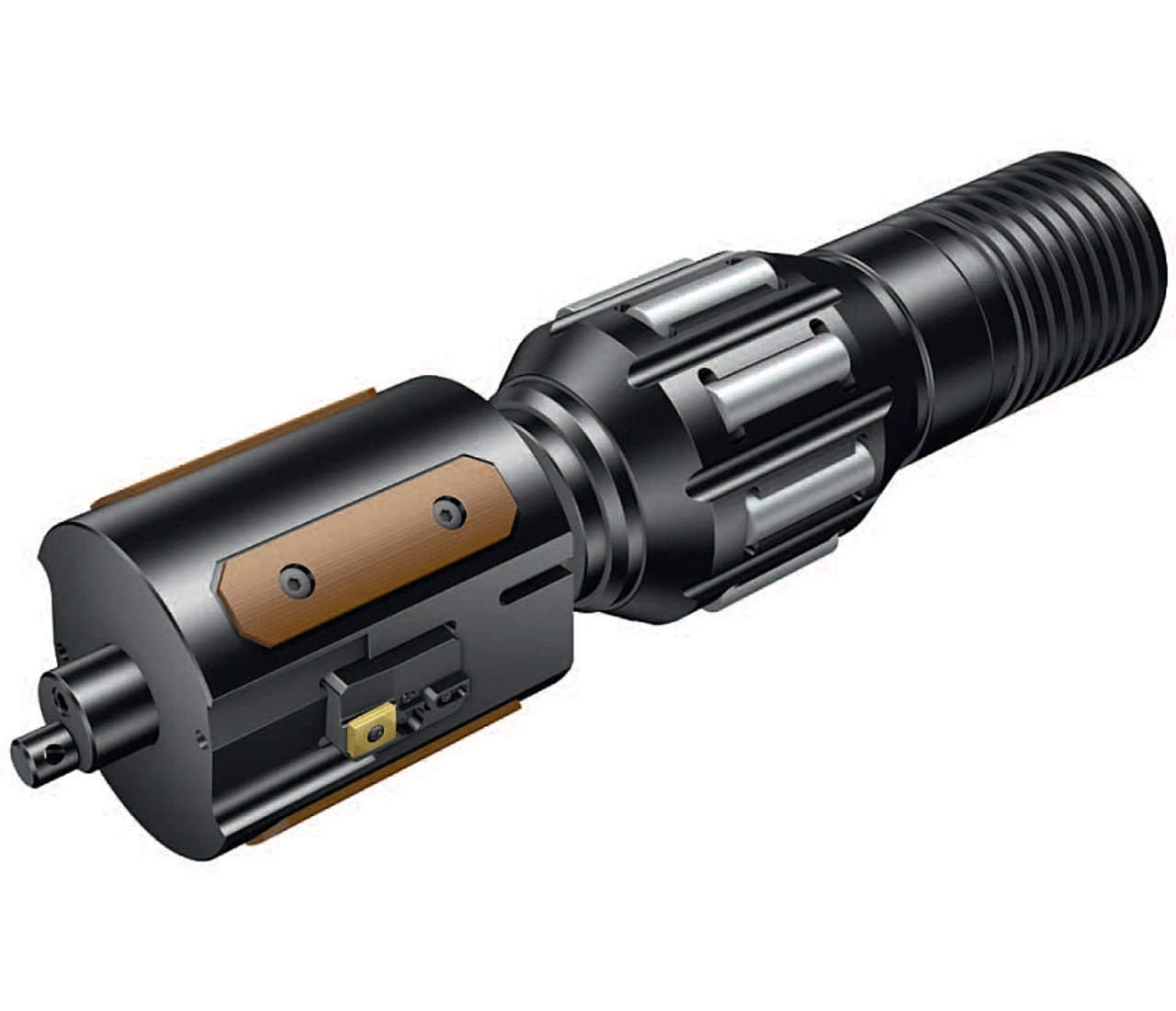

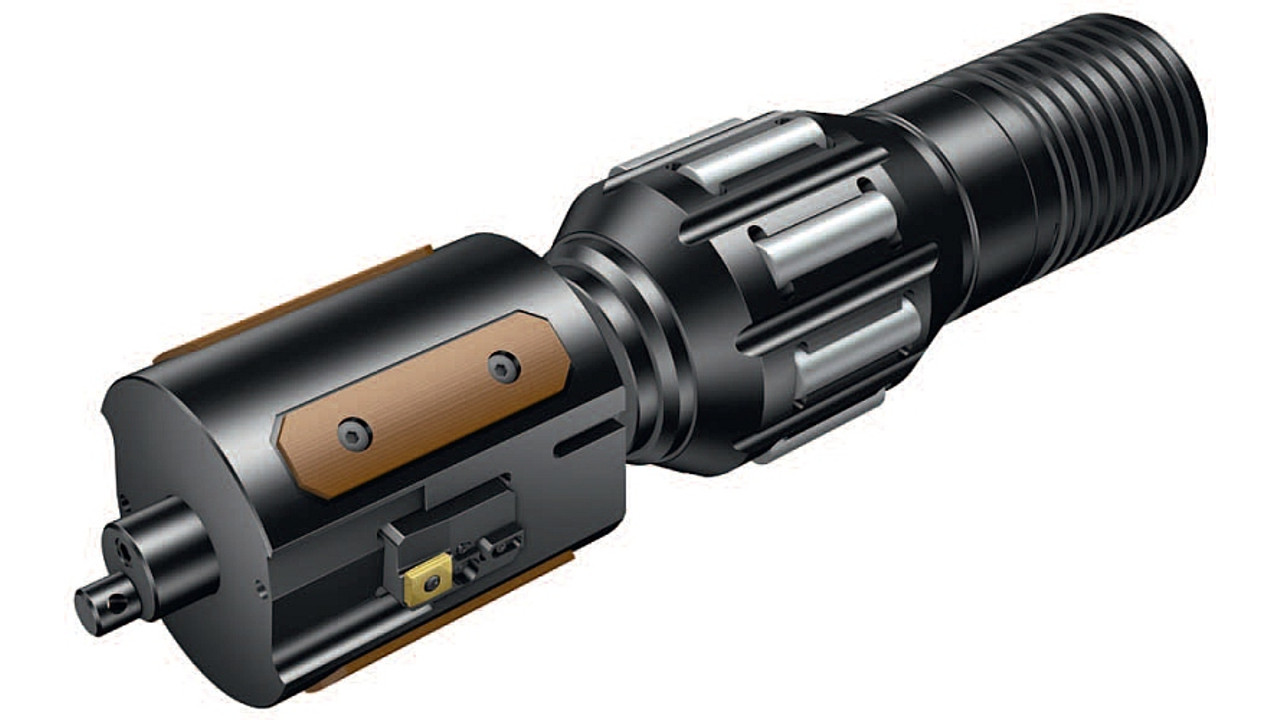

Hántoló és furatgörgőző szerszám

A hántoló és görgőző szerszám nagy pontosságú hidraulikus hengerek gyártásánál használható. Többfunkciós szerszám, amely a furat hántolása után a felület görgőzését is elvégzi.

Méret tartomány: Ø 38...305 mm

A honoláshoz képest az alábbi előnyöket kínálja:

• 80-90% gépi idő megtakarítás, amely csökkenti az 1 méter cső megmunkálására vetített szerszámköltséget.
• Szuper finom felületet produkál IT8 tűrés mellett, ezáltal csökken a tömítés kopása, ami a dugattyúknál ideális.
• A szerszám honolásra és görgőzésre egyaránt optimalizálható.

►Bővebben a szerszámról

Cogsdill katalógus

Katalógus

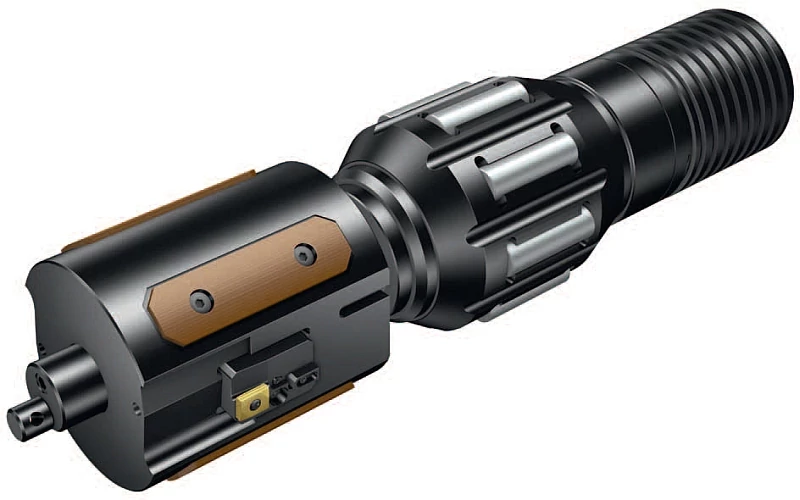

A hántoló-görgőző szerszámról

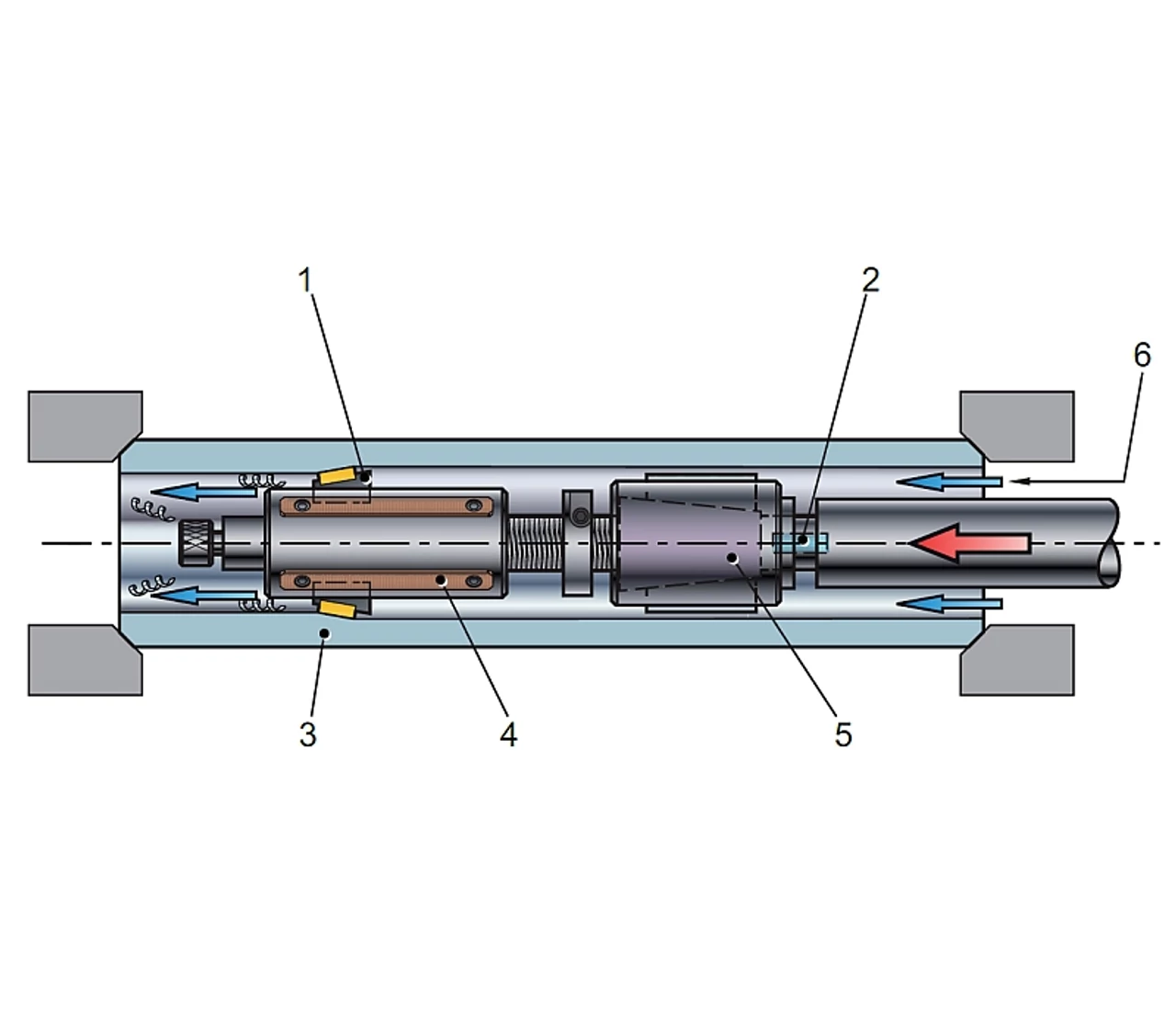

A hántoló művelet

A szerszám két vékony forgácsot választ le nagy előtolással (1-4 mm/fordulat) áthaladva a munkadarabon. Ez a forgácsolási művelet határozza meg a hidraulika henger átmérőjét és tűrését. Felületminőség: Ra = 4-10 µm.

1. A két forgácsoló betét és a támaszték kölcsönösen hat egymásra a rúgóerőn keresztül. A teljes egység (betét és támaszték) radiálisan szabadon beálló, úgy hogy mindkét lapka azonos fogásmélységgel dolgozik.
2. A pneumatikusan működtetett dugattyú automatikusan visszahúzza a lapkákat a hántolásai művelet után.
3. Radiális fogásmélység 0,3 mm, előtolás 2,5 mm/fordulat (általános értékek).
4. Négy támasztóléc a szerszám megvezetéséhez.
5. A görgőző szerszám rész inaktív.
6. Belső hűtés a forgácselvezetéshez.

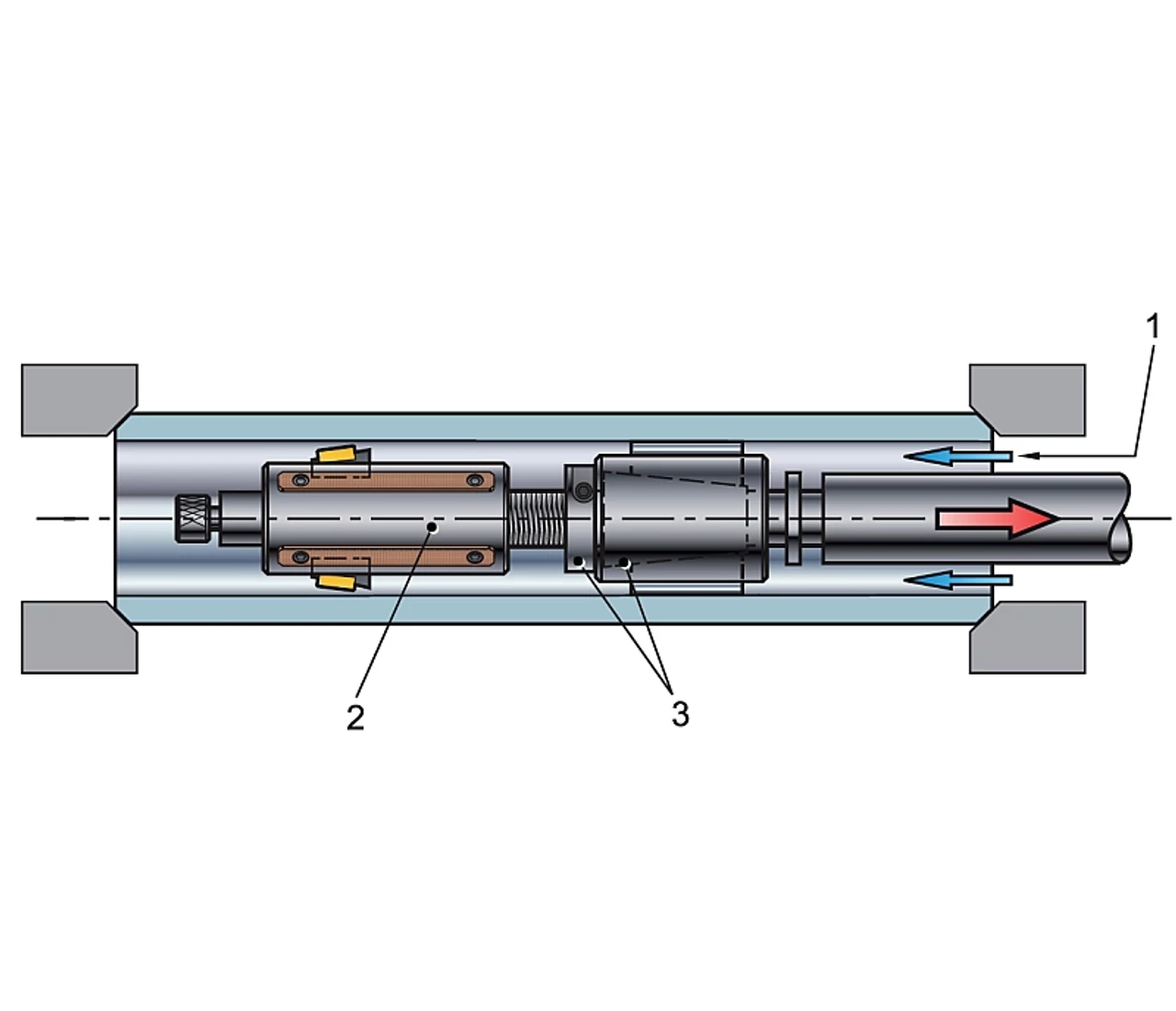

A görgőző művelet

A görgőzés a szerszám visszahúzásakor történik. A végbemenő rugalmas deformáció Ra = 0,05-0,20 µm felületminőséget biztosít, ami jobb mint az üregelés, a köszörülés, vagy akár a honolás. A felületi keménység körülbelül 50%-kal nő (acélnál).

1. Belső hűtés kenés céljából.
2. A hántoló rész inaktív. A lapkák visszahúzódnak, így nem sértik meg a görgőzött felületet.
3. A görgőző fej hátrafelé halad, amíg el nem éri a beállítógyűrűt. A görgők úgy vannak beállítva, hogy elsimítsák a felületi egyenetlenségeket és az átmérőt kb. 0,04 mm-rel növeljék.

A művelet összegzése

Hántolás

• Felületminőség Ra = 4-10 µm, Rt = 20-60 µm, normál előtolás (1-4 mm/fordulat) és sebesség (Vc = 200 m/min) mellett.
• A kisebb előtolás javítja a felületminőséget.
• A hántoló művelet meghatározza a végső átmérőt és nagyon pontos felületet produkál a furat elejétől a végéig. Vékony falu csöveknél a befogásból és a forgácsolásból adódó rugalmas deformáció befolyásolhatja a végső átmérőt.
• A hántoló szerszám követi az alkatrész belső átmérőjét, ami biztosítja az egyenességet.

Görgőzés

• Felületminőség Ra = 0,05-0,20 µm.
• Ha a cső nagyon vékony falu, akkor a görgőzés nem olyan hatékony mint normál esetben, ahol a falvastagság (t) és a belső átmérő (ID) aránya legalább t/ID=0,1.
• A tűrés IT8, vagy annál jobb. A túl erős befogás, a keresztfuratok, vagy az egyenetlen keresztmetszet különböző módon deformálhatják a csövet. Az egyenetlen falvastagság ovalitást okozhat.
• A felületi keménység általában 50%-ig növekedhet.
• A felületminőség jobb, mint köszörülésnél vagy honolásnál (de nincs olaj visszatartás).

A szerszám további előnyei:

• Nagyon erős lapkák, jó szerszám-pozicionálás.
• Hántolás előre menetben, görgőzés hátra menetben.
• Pneumatikusan visszahúzott lapkák minden szerszám-méretnél. Megakadályozza  a görgőzött felület felsértését.
• A hántolás és a görgőzés külön műveletben történik, a teljesítmény és erő igény alacsonyan tartható.
• A fenti okból eredően a sebesség és előtolás mindkét műveletben külön-külön optimálisra állítható.
