Univerzális külső görgőző -UBT-T

Külső hengeres és kúpos felületek érdességének javítása esztergán.

Cogsdill UBT katalógus

UBT-T4 katalógus

Használati útmutató

Az univerzális külső görgőzőszerszám esztergagépen használható külső hengeres és kúpos felületek, homlokfelületek és kontúrok megmunkálására. Kitűnő felületminőséget biztosít. Előnye az XBB külső görgőzőszerszámmal szemben, hogy nem kell minden átmérőhöz külön szerszám.

Ajánlott kerületi sebesség: 230 m/min
Előtolás: 0,02 - 0,15 mm/fordulat
Az optimális felületminőség és szerszám élettartam érdekében hűtő-kenő folyadék használata célszerű.

Típusválaszték

Az UBT-T szerszámnak négy típusa van, mindegyik jobbos és balos változatban készül:

_

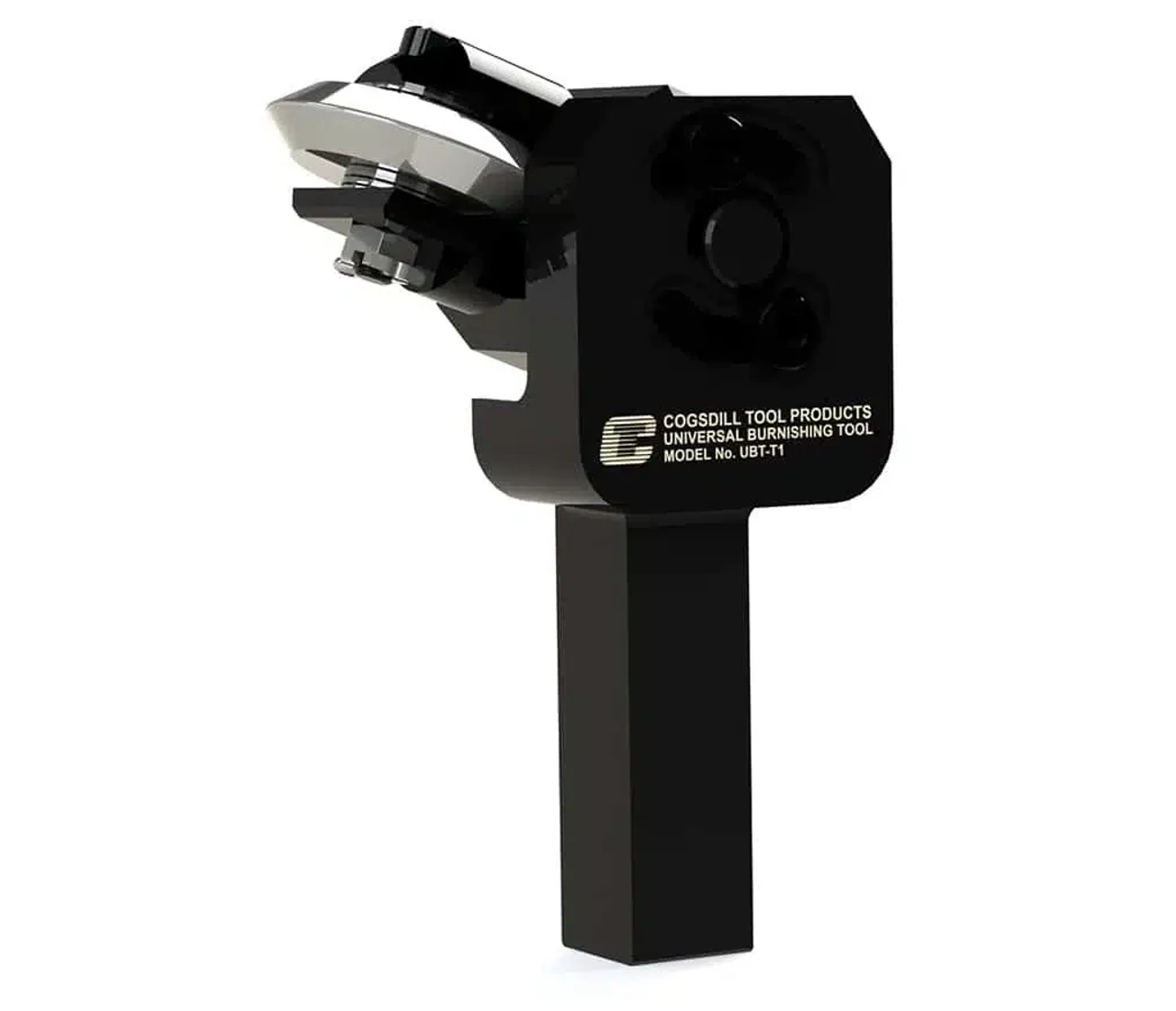

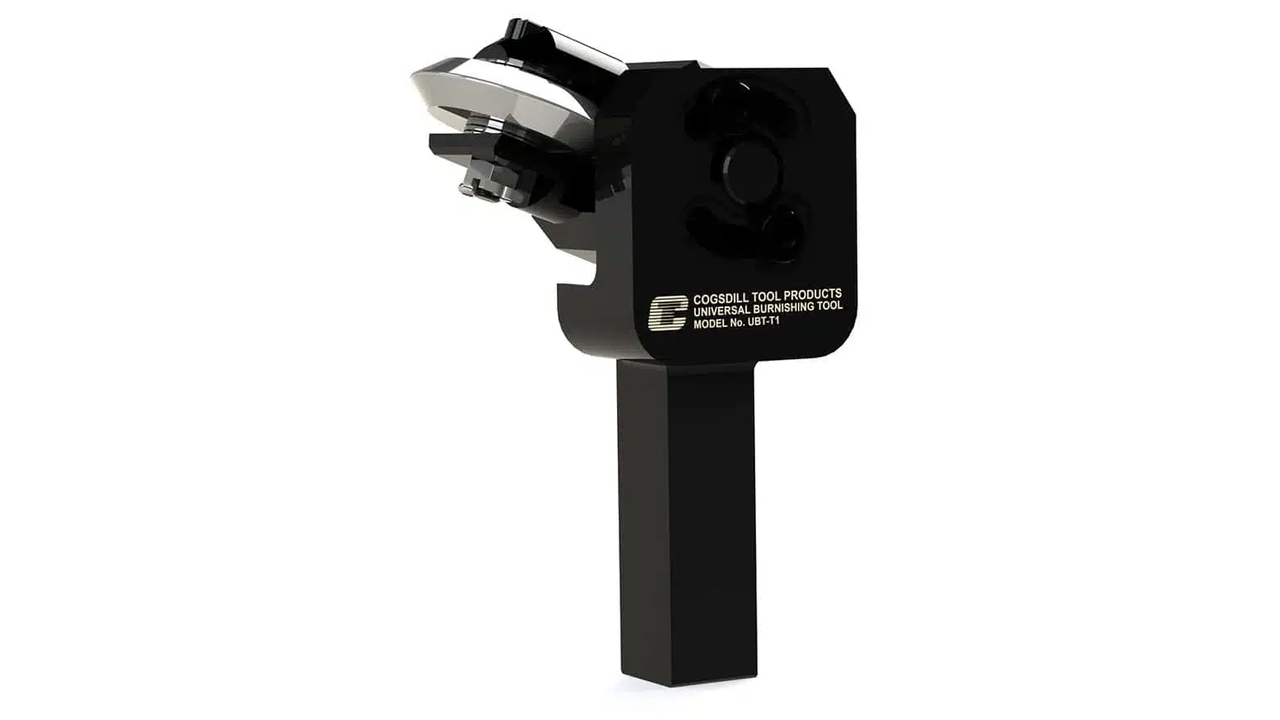

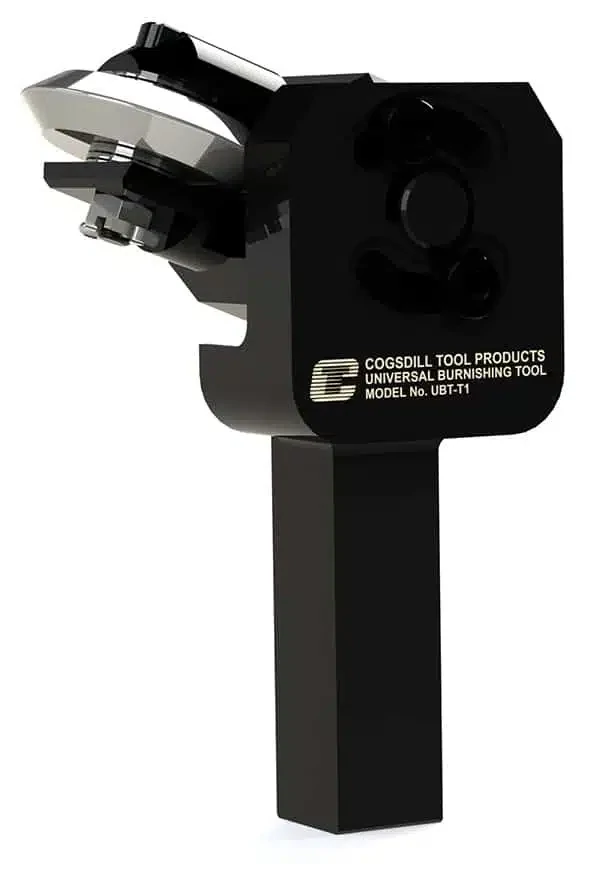

UBT-T1
külső átmérő, homlok, kúp és kontúr görgőzés

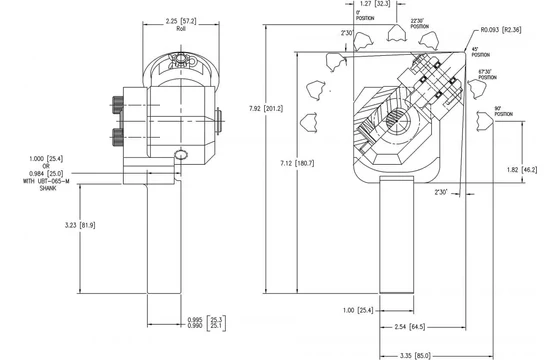

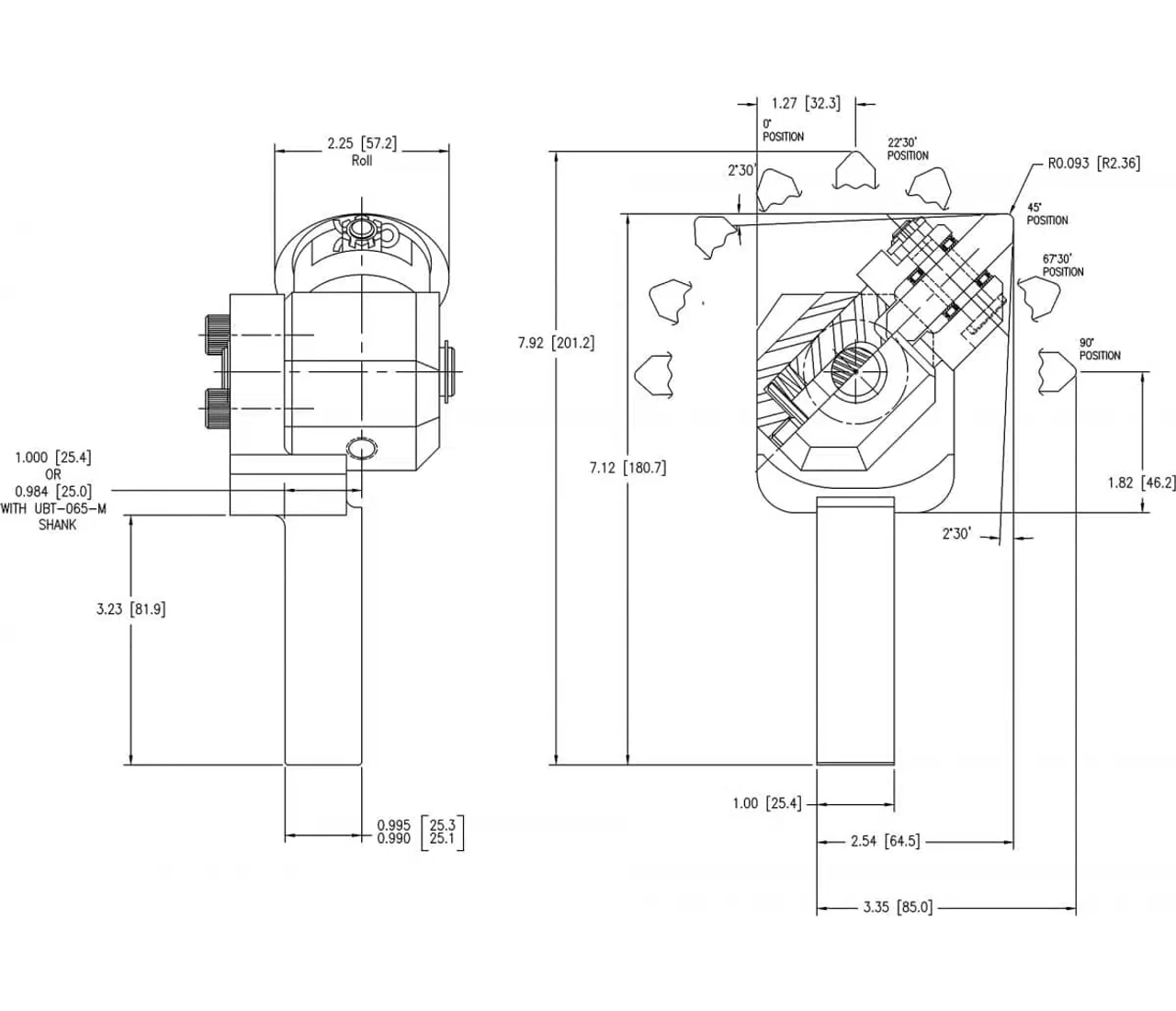

Rögzíthető pozíciók: 0° - 22°30' - 45° - 67°30' - 90°

Görgő: keményfém R 2,4 mm rádiusszal

_

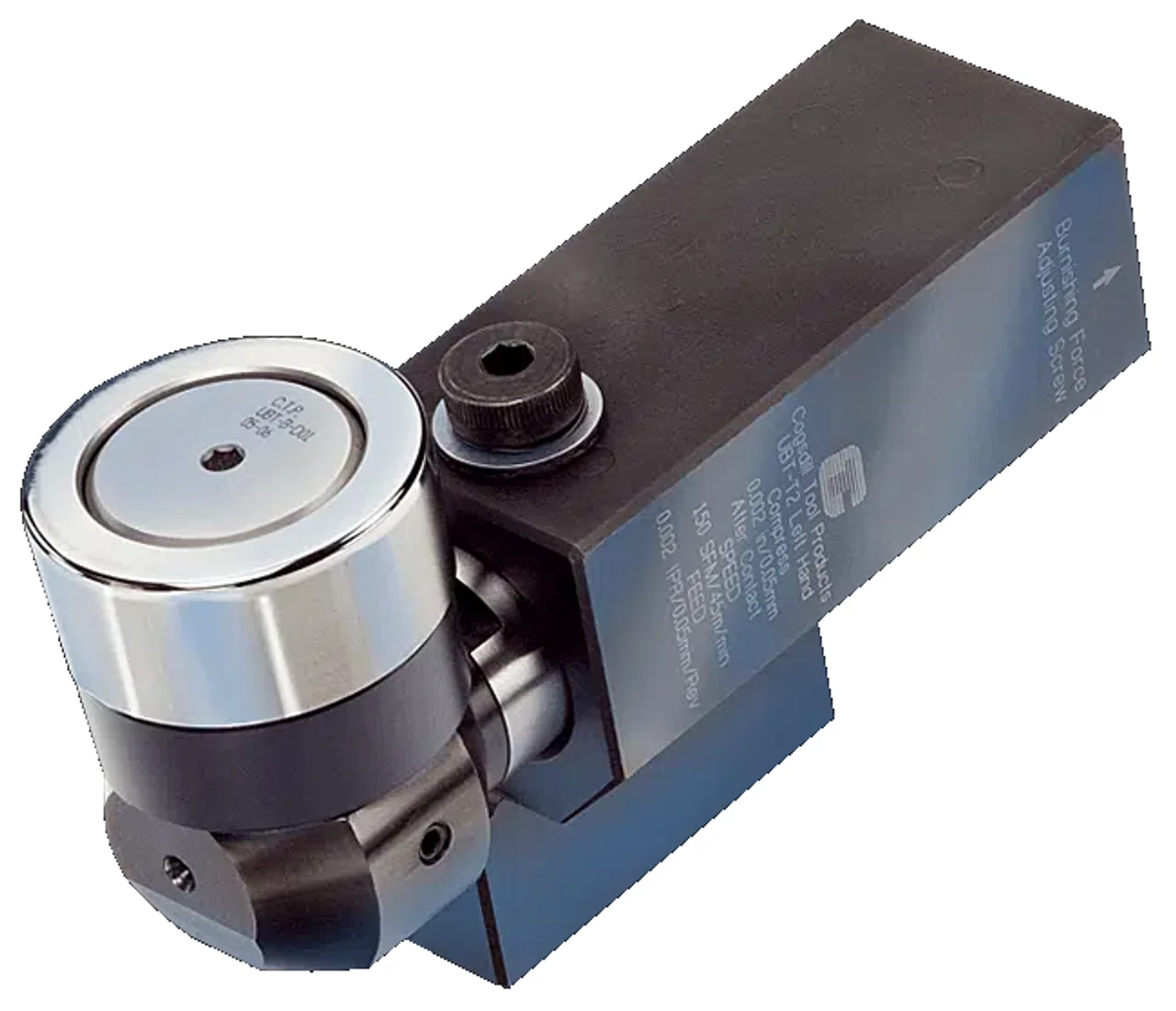

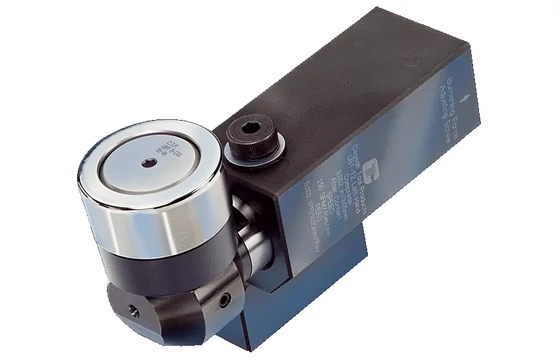

UBT-T2
külső átmérőhöz termelékenyebb,
mert a szélesebb görgő nagyobb előtolással dolgozhat,
illetve az átlapolás miatt egy fogással is jobb lesz a felületminőség.

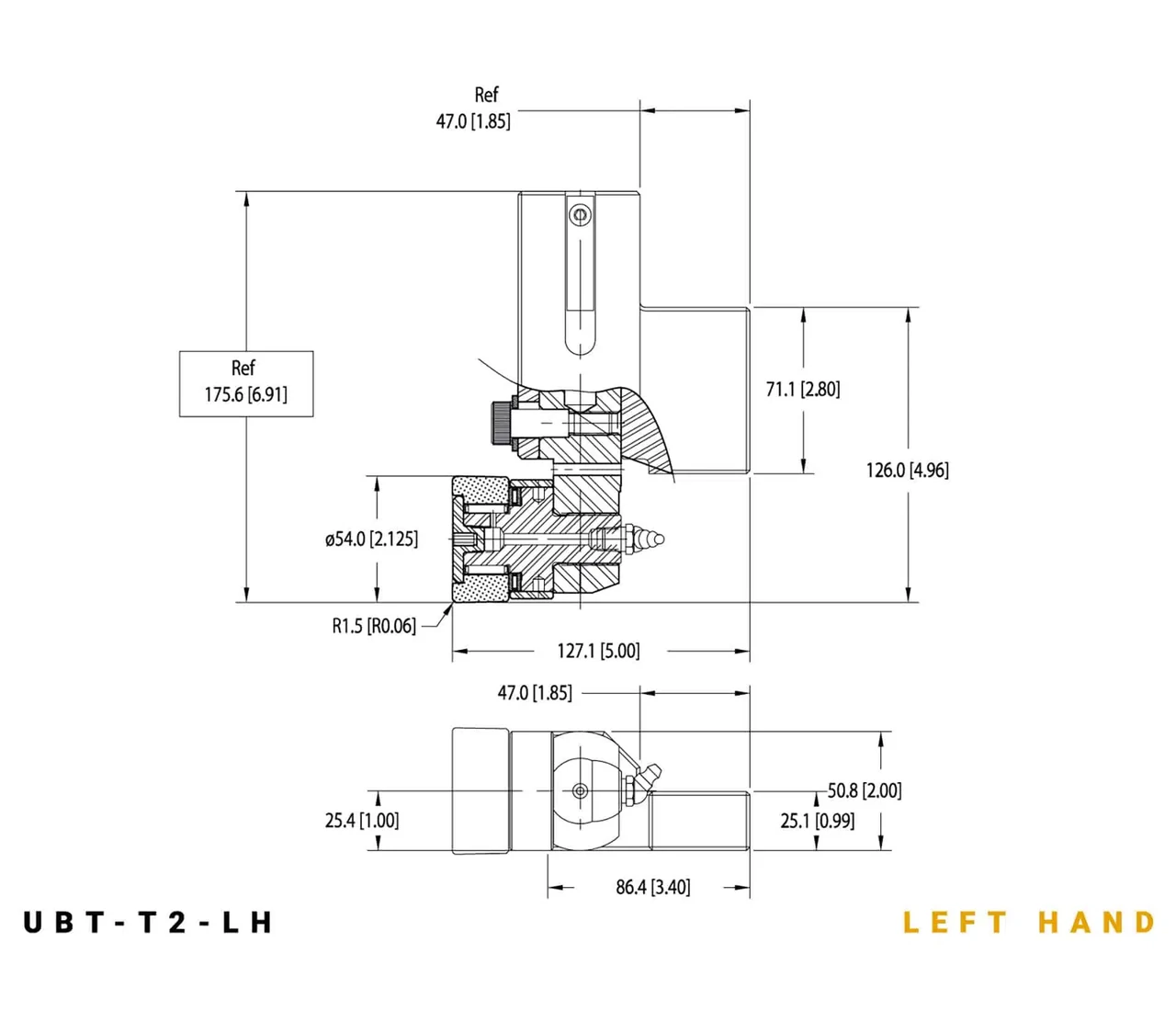

 ►Méretek
Görgő:
edzett acél R 1,5 mm rádiusszal
keményfém R 1,5 mm rádiusszal

_

UBT-T3
100 mm-nél nagyobb külső átmérőkhöz.
A kis görgő csökkenti az érintkezési felületetet és a nyomóerőt.
(A nagy átmérőjű munkadarab a nagy görgővel túl nagy felületen érintkezik,
ami nagy nyomóerőt eredményezne.)
Egyszerre egy görgő dolgozik, kopás esetén gyorsan lehet váltani.

 ►Méretek
Görgők:
edzett acél R 0,8 mm rádiusszal

_

UBT-T4
Kis helyigény, többorsós automatára is alkalmas.
A kis görgő csökkenti az érintkezési felületetet és a nyomóerőt.
(A nagy átmérőjű munkadarab a nagy görgővel túl nagy felületen érintkezik,
ami nagy nyomóerőt eredményezne.)

 ►Méretek
