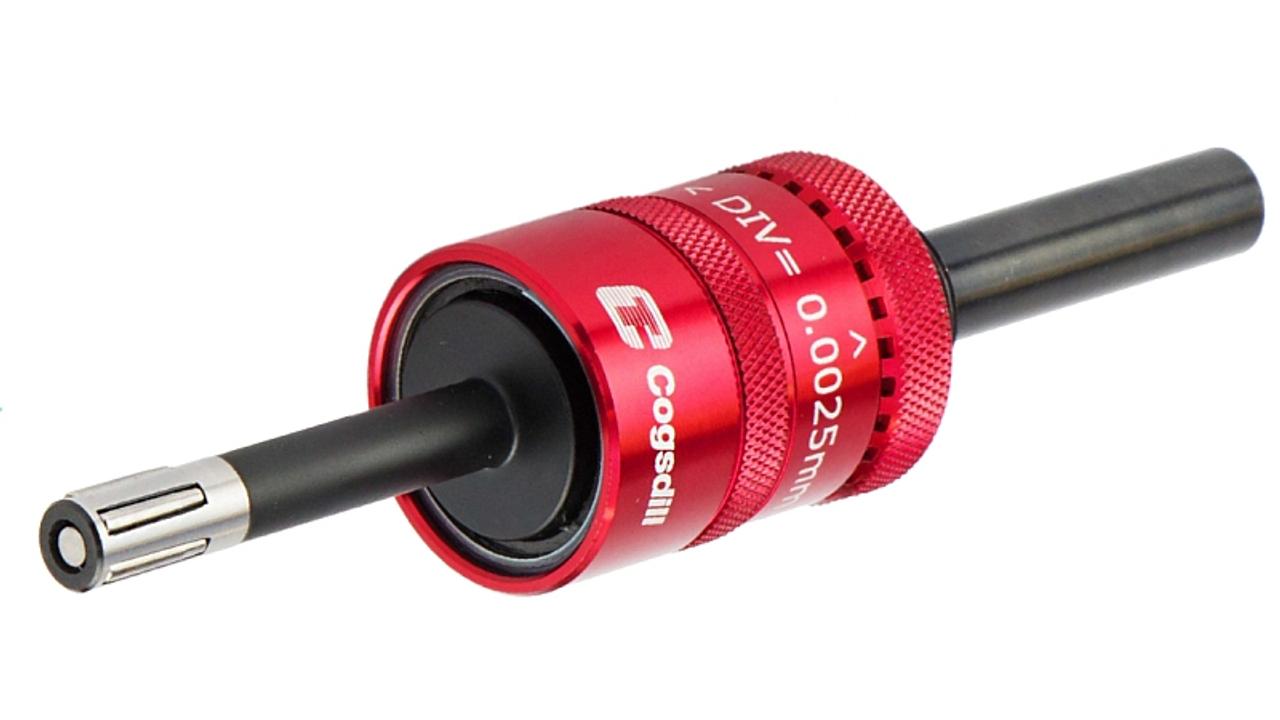

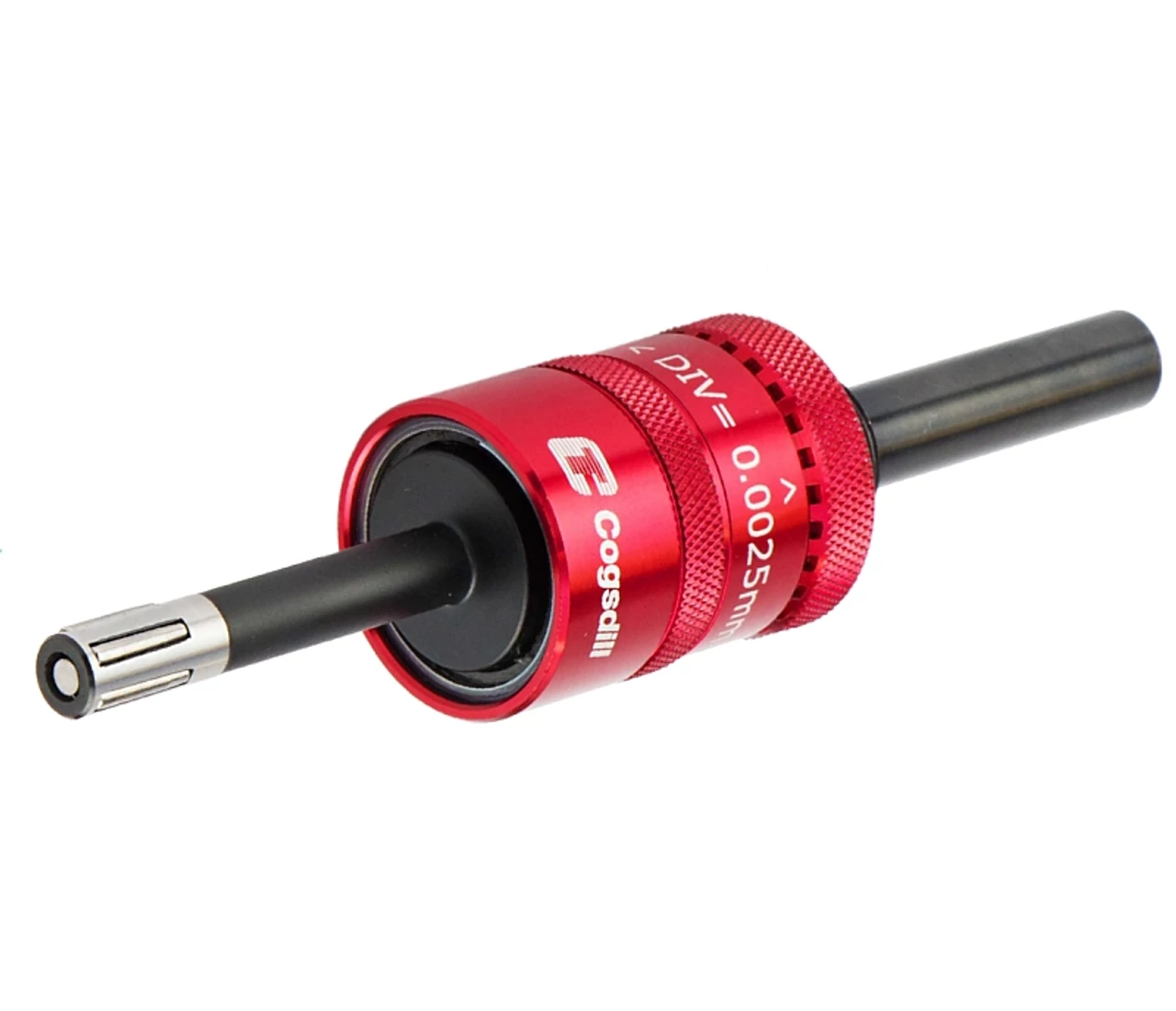

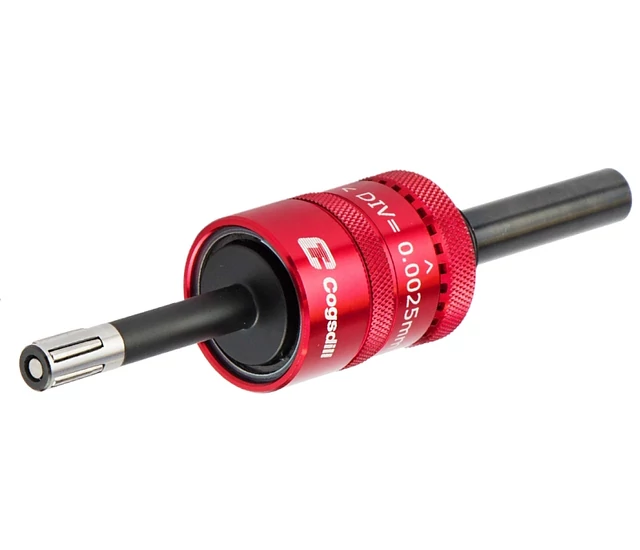

Furatgörgőző -SRMR,SRMB

Katalógus

• Furatok felületminőségének (felületi érdességének) javítása sorozatgyártásban.
• Acél, öntöttvas, alumínium, réz, sárgaréz, bronz, stb. 40 HRC-ig.

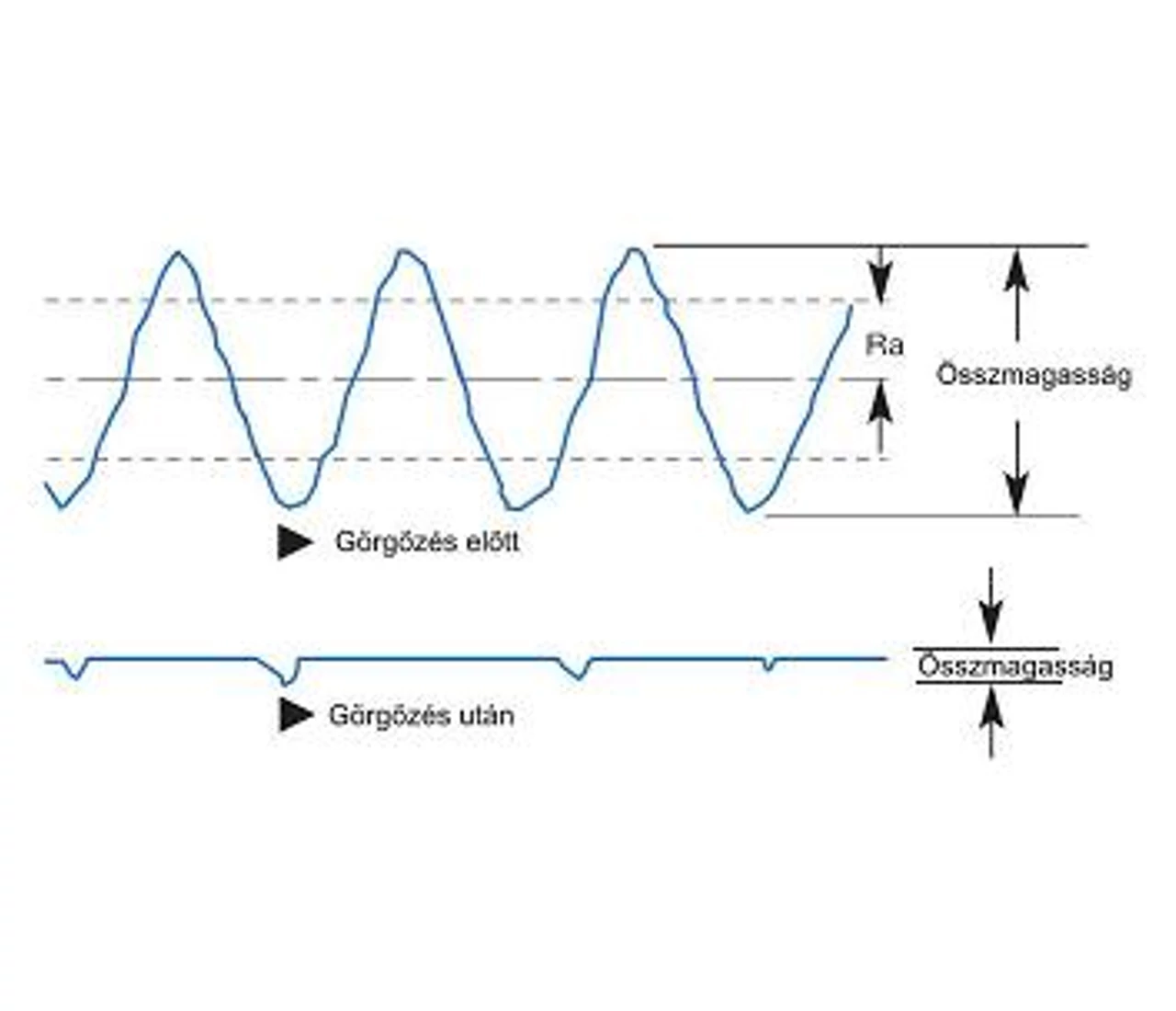

• Ra 0,25µm felületi érdesség (jó előmunkálással)
• Jó mérettartás 0,01 mm-en belül (méret és alak hibák javítására nem alkalmas),
  növelt felületszilárdság és anyagfáradási határ.
• Ø 4-177 mm
• Állítási lehetőség Ø 0,25 - 0,5 - 1 mm (0,0025 mm lépésenként)
• Átmenő furathoz SRMR, zsákfurathoz SRMB

►Szerszám és technológia ismertető

Videó

Katalógus

Használati útmutató

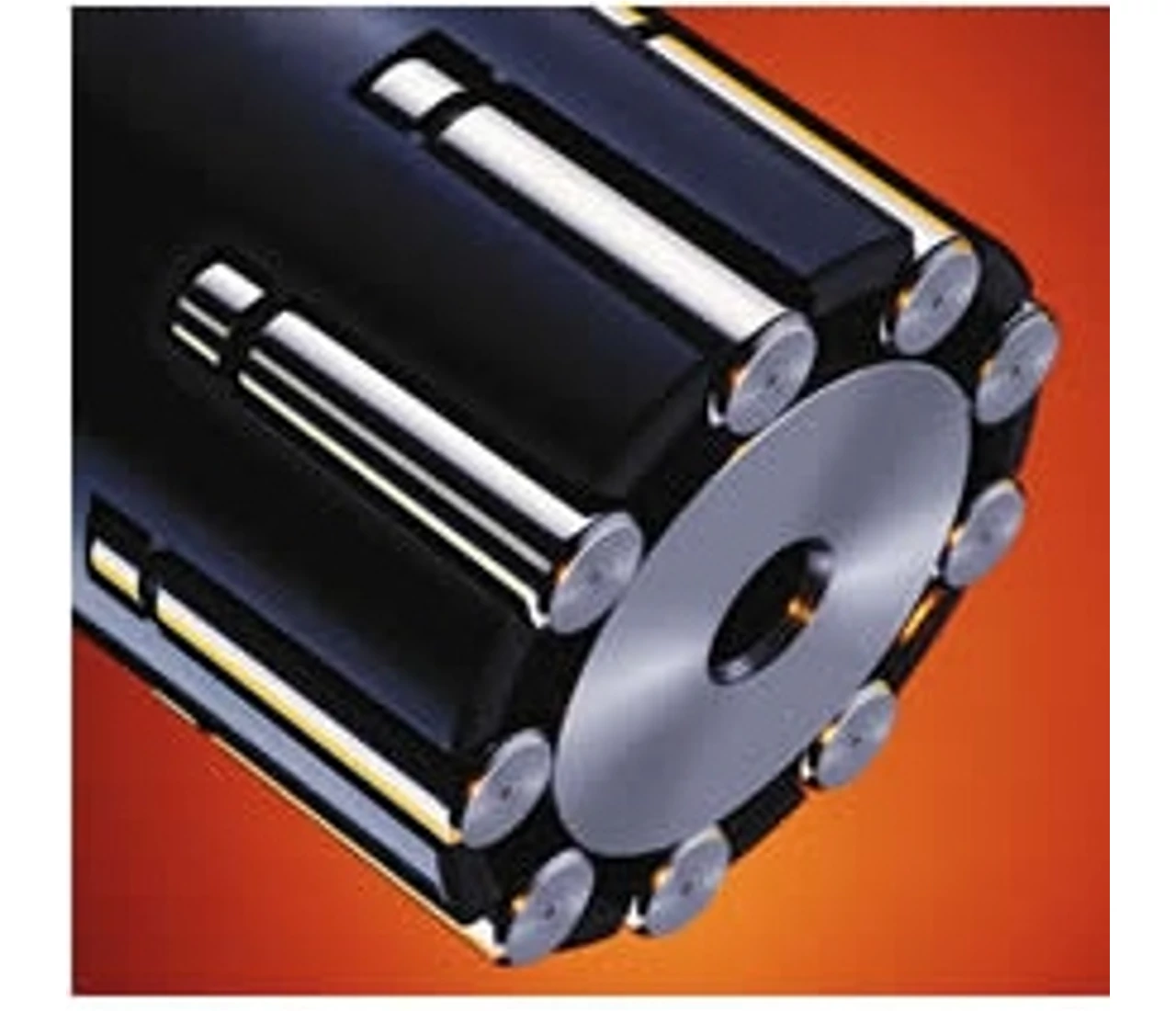

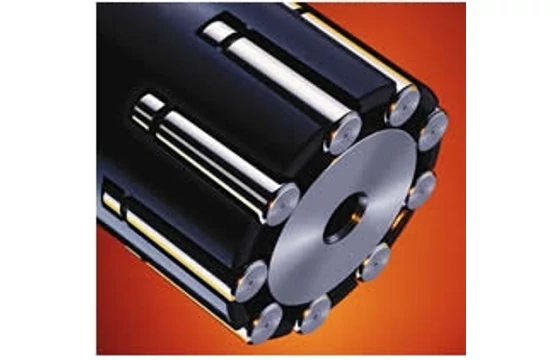

A szerszám nagy előtolással végighalad a furat hosszán úgy, hogy közben több görgő fut körbe a felületen. A görgőkosárral összetartott görgők a szerszám belsejében egy kúpra támaszkodnak. Az alakításhoz szükséges erőt az adja, hogy a szerszám átmérője 0,01-0,02 mm-rel nagyobb a megmunkálandó furatnál.

Mérettartomány: Ø 4-177 mm

SRMR típus átmenő furatokhoz,  SRMB típus zsákfuratokhoz.

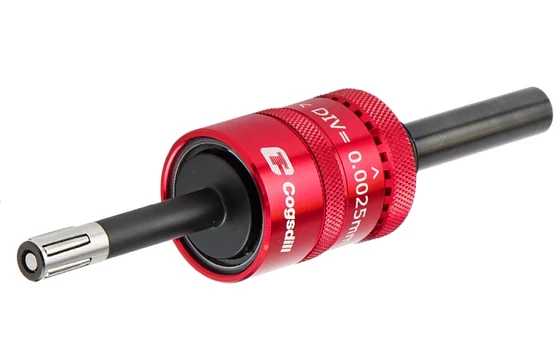

A szerszámok mérettől függően Ø 0,25 - 0,5 - 1 mm lépcsőzéssel készülnek, az átmérő 0,0025 mm lépésenként állítható.

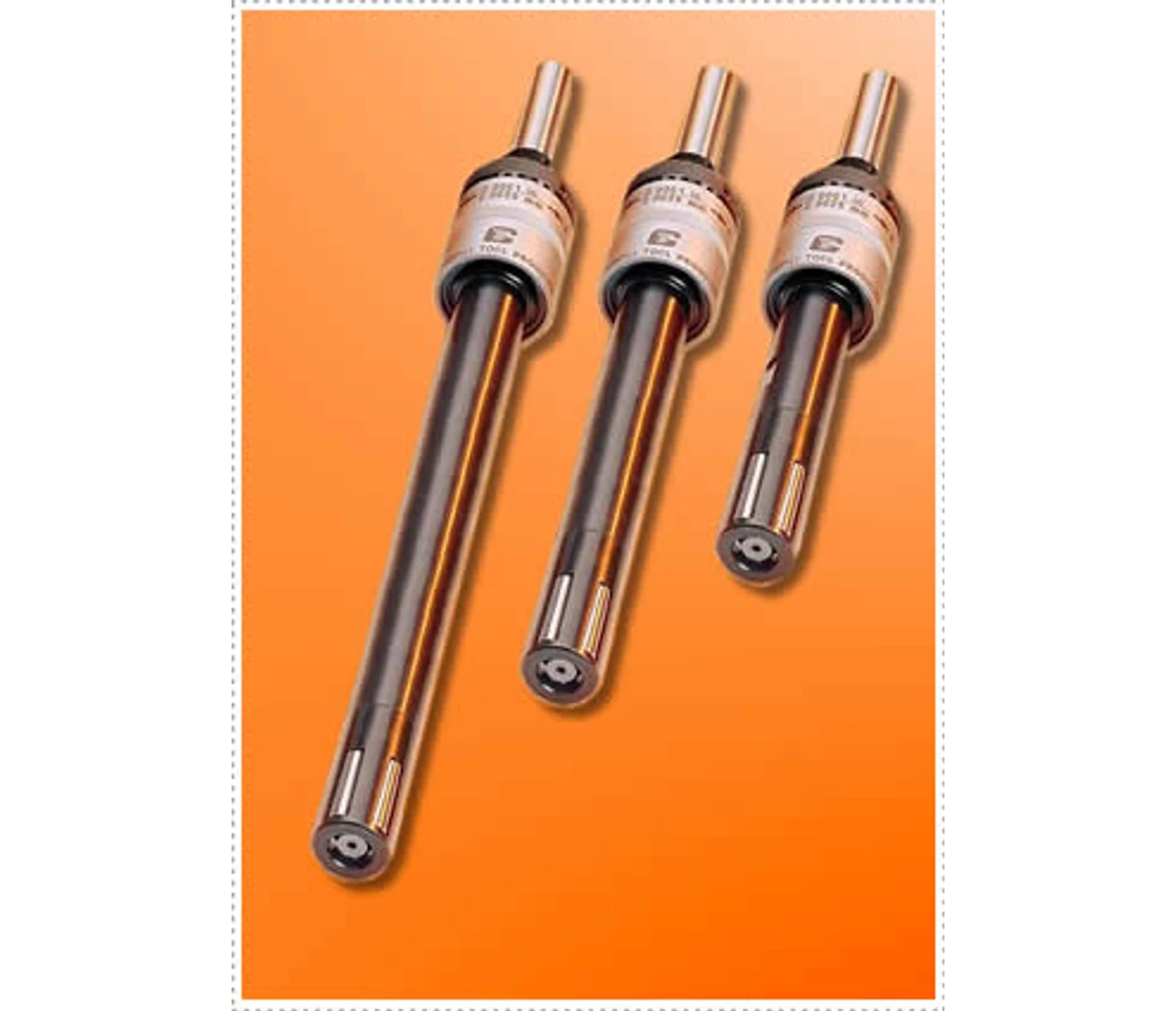

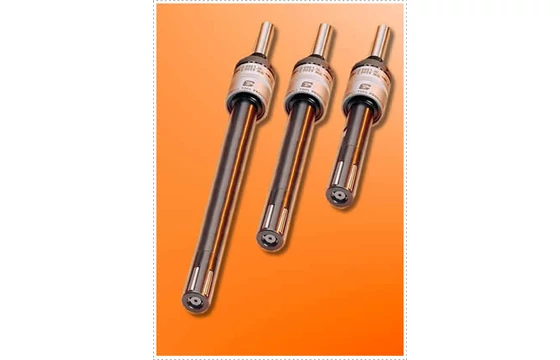

A 36 mm alatti szerszámok hosszú (+50 mm) és extra hosszú (+100 mm) kivitelben is léteznek. 36 mm feletti mély furatok görgőzése a szár meghosszabbításával megoldható.

Katalógus     Használati útmutató

A szerszámok élettartama nagyon nagy. Kopás esetén csak a görgőket kell cserélni, többszöri görgőcsere után cserélhető a belső kúp, nagyon ritkán a görgőkosár. A szerszám többi része nem kopik.

A görgőzés technológiája

Gép

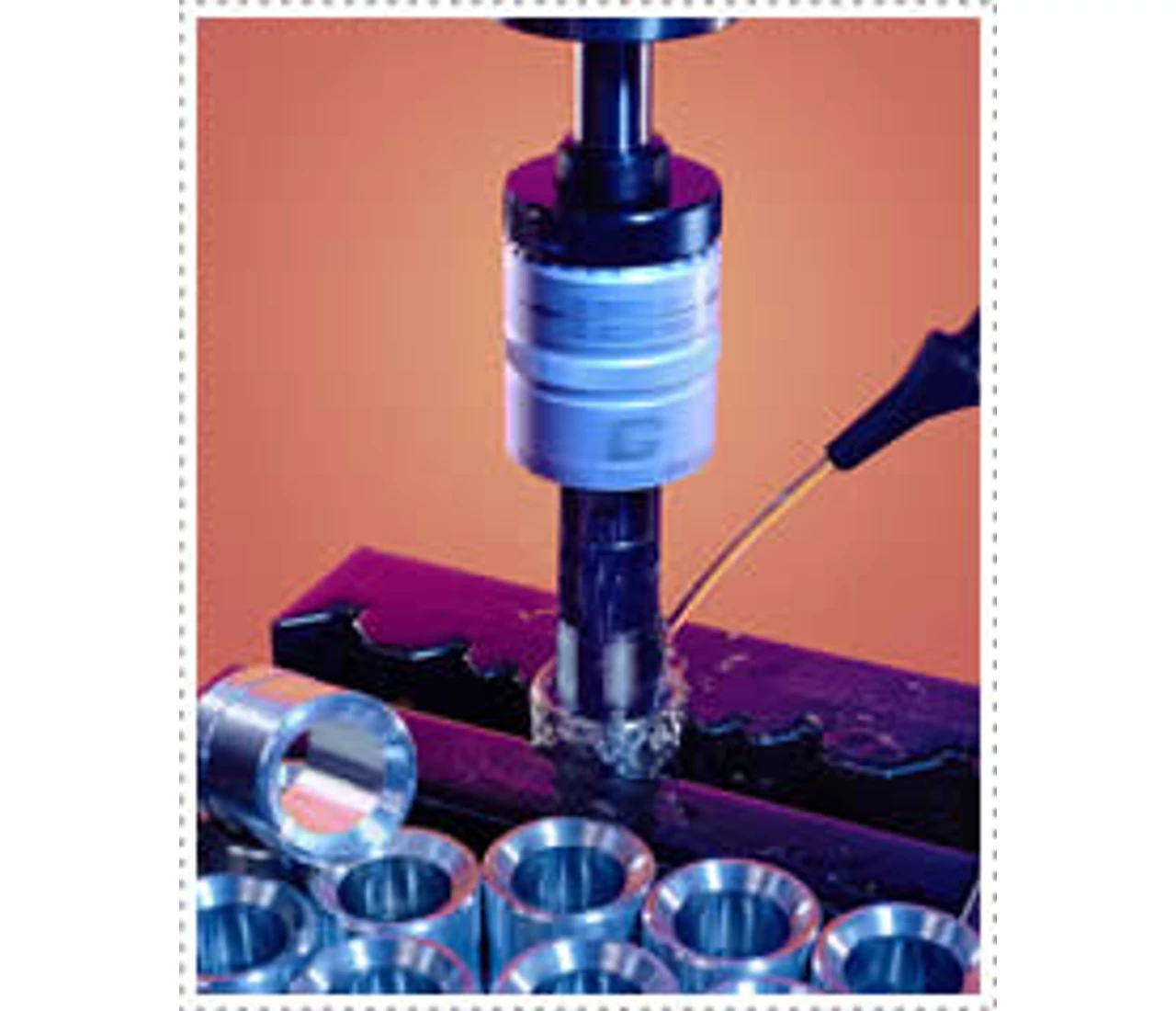

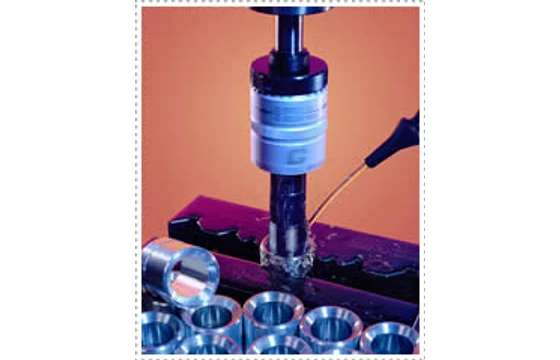

A Cogsdill görgőző szerszámokat különböző gépeken (eszterga, fúrógép, megmunkáló központ, stb.) lehet használni. A szabványos szerszámok jobbra forgásra
készülnek. A forgó mozgást végezheti úgy a szerszám, mint a munkadarab.

Anyagok
Gyakorlatilag minden képlékenyen alakítható fém, mint acél, öntöttvas, alumínium, réz, sárgaréz, bronz, stb. görgőzhető 40 HRC alatt.

Előmunkálás

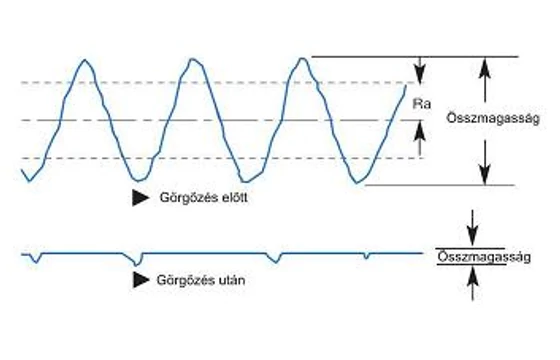

Optimális eredményt megfelelő előmunkálás után kapunk. Mivel a görgőzésnél nincs anyagleválasztás, az előmunkálással egyenletes, roncsolás mentes felületet kell biztosítani, amelyet a görgők elsimítanak. A fúrással, vagy esztergálással általában elérhető Ra 2-3 érdesség ideális felület a görgőzéshez. Az ilyen viszonylag durva előmunkálás után a görgőző nagyobb fémmennyiséget alakít, a tűrés tágabb lehet, mint finomabb előmunkálással. A finomabb előmunkálás csökkenti a görgőzés hatását, és az előmunkálásnak jobban meg kell közelítenie az előírt tűrést. A előmunkálás elsősorban az anyagtól, a szakítószilárdságtól és a tűréstől függ, de befolyásolja a munkadarab alakja, mérete és felületminősége is, ezért néhány kísérlet szükséges lehet az ideális előmunkálás meghatározása céljából.

Az anyagtömörítés (méretváltozás) mértéke:

• durva fúrás, vagy esztergálás után 0,04-0,05 mm
• finom fúrás, vagy esztergálás után 0,02-0,03 mm
• dörzsölés után 0,01-0,015 mm
• köszörülés után 0,005-0,010 mm
• hónolás után 0,002-0,005 mm

Szerszámbeállítás

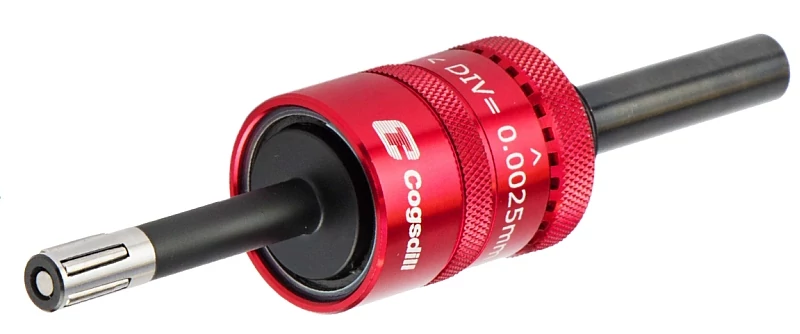

1. Az állítógyűrű forgatásával állítsuk a görgőző méretét úgy, hogy a munkadarab a görgőkön fusson. Ezzel a szerszámátmérőt hozzáigazítottuk a munkadarab átmérőjéhez.
2. Vegyük ki a szerszámot a furatból és növeljük meg a beállított átmérőt 0,01-0,02 mm-rel. Az SRMR és SRMB görgőzıknél egy osztás 0,002 mm-nek felel meg.
3. Végezzünk egy próbagörgőzést és vizsgáljuk meg az eredményt. Ha szükséges, változtassunk a szerszámátmérőn, hogy a kívánt felületminőséget kapjuk. Ehhez általában több próbamenet szükséges. Ha megvan a helyes beállítás egy munkamenet elegendő egy furat görgőzéséhez.
4. Mérjük meg a görgőzött átmérőt. Az előmunkált és a görgőzött méret különbsége az anyagtömörítés. Ha szükséges, változtassunk az előmunkálási méreten.
5. Ha az előmunkálási méret változott, a görgőző szerszámot a forgácsolószerszámmal azonos mértékben utána kell állítani, hogy a kívánt kész méretet kapjuk.

Görgőzés
A szabványos görgőző szerszámok jobbra forgatásra készülnek. Ha a szerszám eléri a kívánt megmunkálási hosszt, húzzuk vissza a furatból. A visszafelé mozgatásnál a görgők a kosárban visszaesnek és így a szerszám könnyedén kihúzható a furatból.

Irányértékek a fordulatszám és előtolás beállításához:

Hűtés-kenés
A legtöbb fémhez a szokásos kis viszkozitású kenőolajok alkalmasak. Alumínium- és magnéziumötvözetekhez jó minőségű, olajbázisú, alacsony viszkozitású hőtőfolyadék ajánlott. Öntöttvashoz az ideális kenőanyag az ásványi olaj. Bőséges kenés szükséges. Célszerű a hűtő-kenő folyadék szűrése a fémforgács és más szennyeződés eltávolítása céljából.

Karbantartás, alkatrészcsere

Kopás esetén a görgőket ki kell cserélni. Célszerű az összes görgőt egyszerre cserélni. Néhány görgőcsere után általában megkopik a kúp, amely a görgőket alátámasztja. Végül elég ritkán néhány kúpcsere után szükség lehet a görgőkosár (a külső hengeres rész) cseréjére is. Az említett pótalkatrészekre kérje ajánlatunkat!

További információ

►A görgőzés technológiája

►Cogsdill információ a görgőzőszerszámok alkatrészeiről

►MRBT görgőző szerszám - ha korlátozott a gépen a férőhely, kérje ajánlatunkat

Új katalógus 2017
