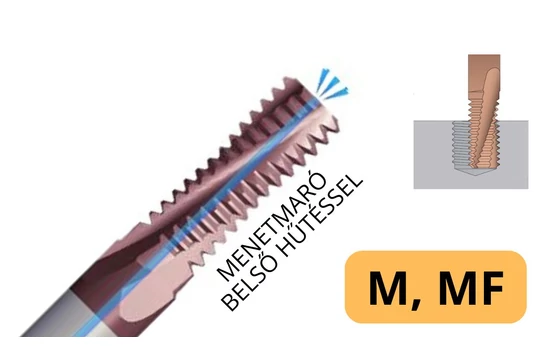

Menetmaró M-menethez belső hűtéssel - SmiCut NBK (zsákfurathoz)
-

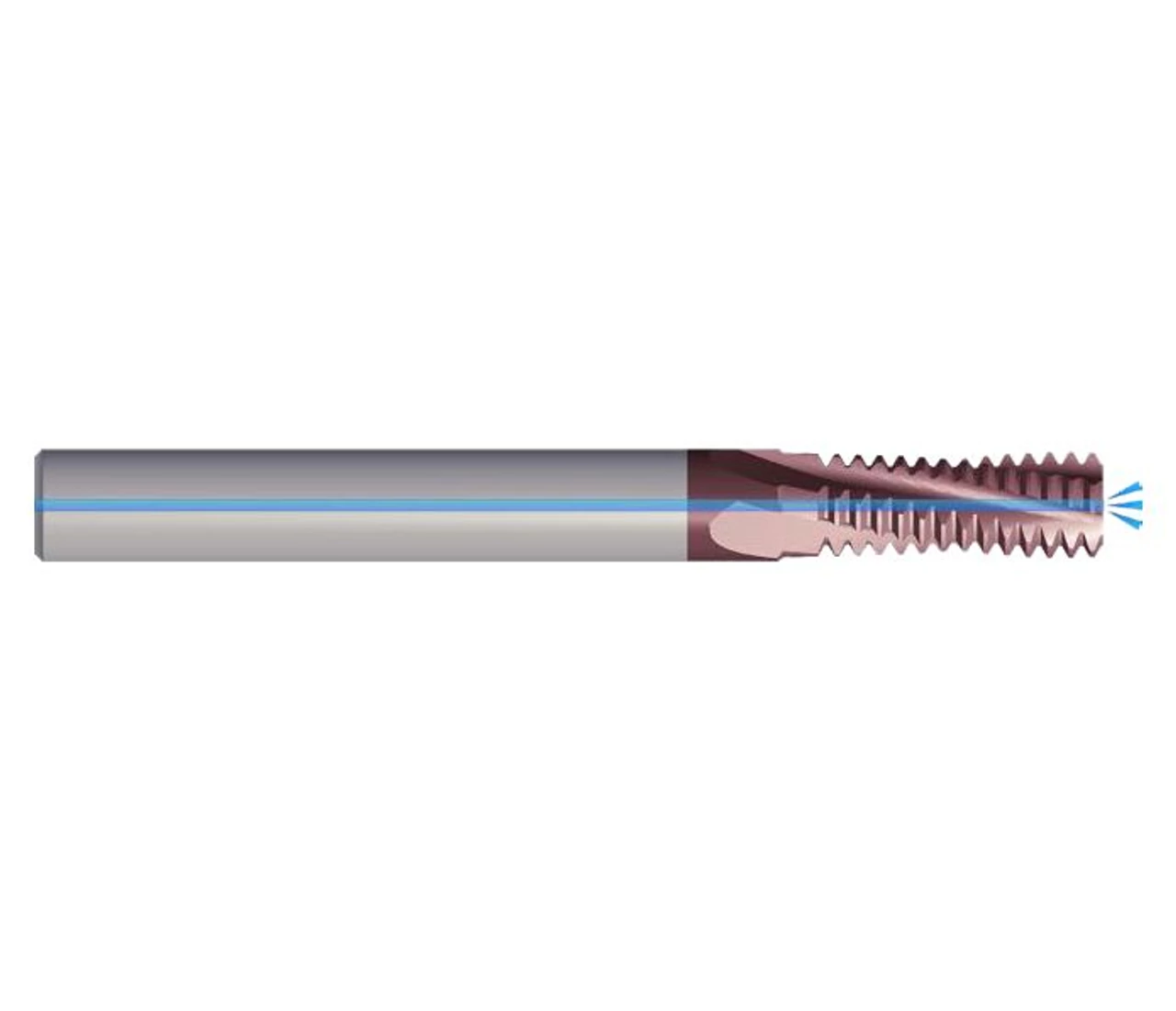

Prémium VHM menetmaró tengelyirányú belső hűtéssel (NBK típus). Kifejezetten zsákfuratok menetezésére tervezve, ahol a hűtőfolyadék kimossa a forgácsot a furat aljáról, miközben a sorjázó él tiszta felületet hagy.
- .
-
- Gyártó: SMICUT
- Típuskód / cikkszám: NBK
-
Elérhetőség:
Lásd méretenként
-

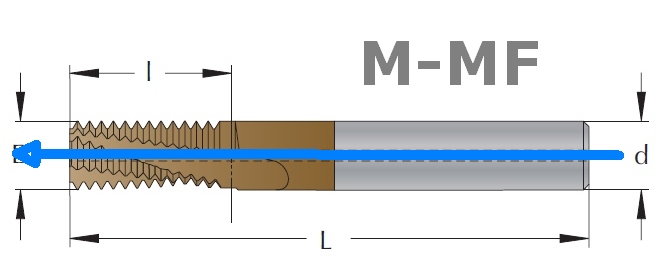

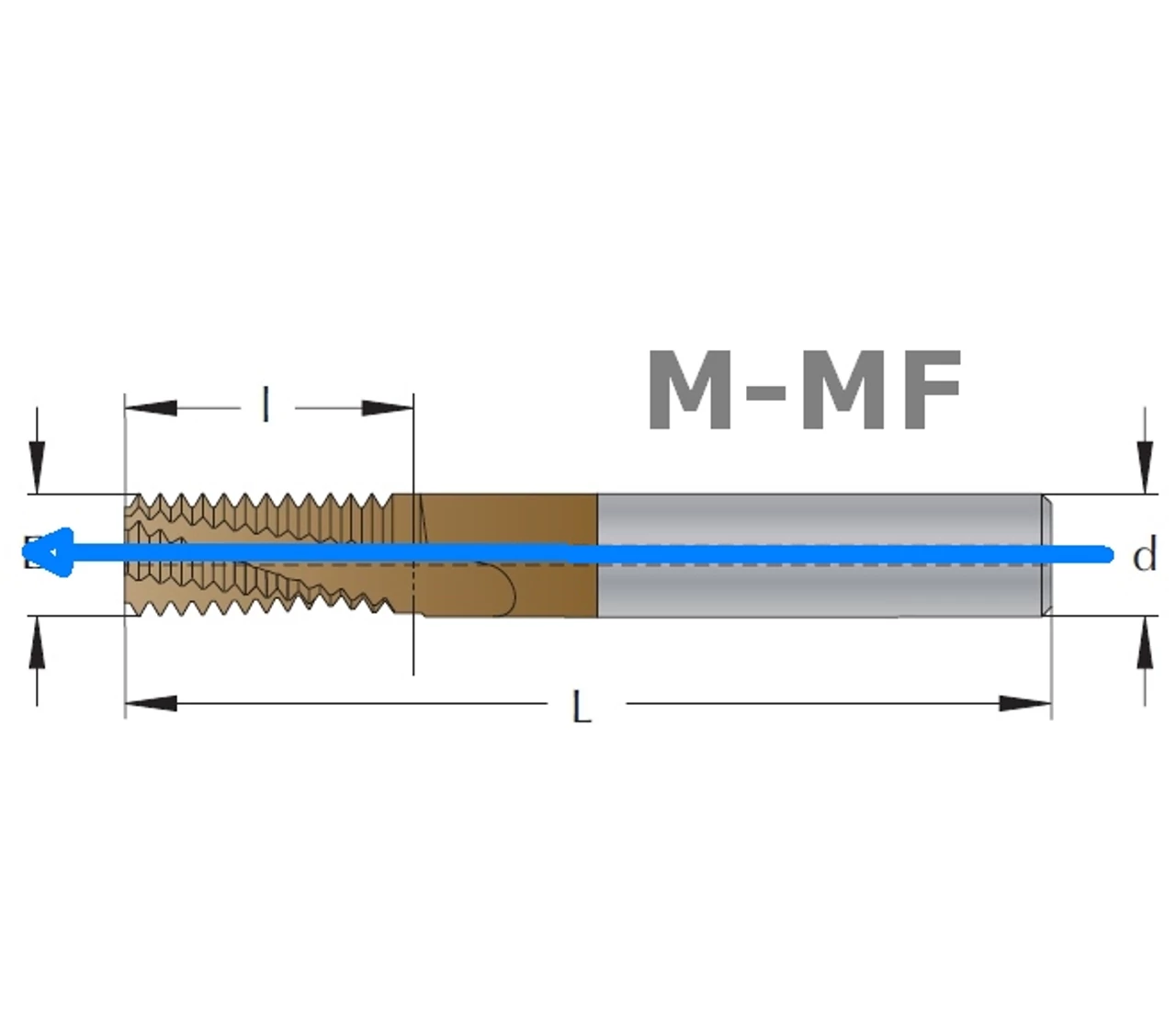

| Menetemelkedés (menet): | A maró méretei: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
P= 0,80 (M5) Lmax=8
|
D3,8 L50/8 z3 d4
|
2-4 nap (általában)
|
Ár:
54.437 Ft (42.864 Ft+ÁFA)
|
NBK04038C8-0,8
|
|
P= 0,80 (M5) Lmax=10
|
D3,8 L50/10 z3 d4
|
2-4 nap (általában)
|
Ár:
59.842 Ft (47.120 Ft+ÁFA)
|
NBK04038C10-0,8
|
|
P= 0,80 (M5) Lmax=13
|
D3,8 L50/13 z3 d4
|
2-4 nap (általában)
|
Ár:
65.923 Ft (51.908 Ft+ÁFA)
|
NBK04038C13-0,8
|
|
P= 1 (M6 és MF) Lmax=10
|
D4,5 L63/10 z3 d6
|
2-4 nap (általában)
|
Ár:
64.475 Ft (50.768 Ft+ÁFA)
|
NBK06045C10-1,0
|
|
P= 1 (M6 és MF) Lmax=13
|
D4,5 L63/13 z3 d6
|
2-4 nap (általában)
|
Ár:
70.942 Ft (55.860 Ft+ÁFA)
|
NBK06045C13-1,0
|
|
P= 1 (M6 és MF) Lmax=16
|
D4,5 L63/16 z3 d6
|
2-4 nap (általában)
|
Ár:
77.988 Ft (61.408 Ft+ÁFA)
|
NBK06045C16-1,0
|
|
P= 1 (M10x1-től..) Lmax=17
|
D8 L76/17 z3 d8
|
2-4 nap (általában)
|
Ár:
91.404 Ft (71.972 Ft+ÁFA)
|
NBK0808D17-1,0
|
|
P= 1,25 (M8 és M10x1.25-től..) Lmax=14
|
D6 L63/14 z3 d6
|
2-4 nap (általában)
|
Ár:
64.475 Ft (50.768 Ft+ÁFA)
|
NBK0606C14-1,25
|
|
P= 1,25 (M8 és M10x1.25-től..) Lmax=18
|
D6 L63/18 z3 d6
|
2-4 nap (általában)
|
Ár:
70.942 Ft (55.860 Ft+ÁFA)
|
NBK0606C18-1,25
|
|
P= 1,25 (M8 és M10x1.25-től..) Lmax=21
|
D6 L63/21 z3 d6
|
2-4 nap (általában)
|
Ár:
77.988 Ft (61.408 Ft+ÁFA)
|
NBK0606C21-1,25
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=17
|
D7,5 L76/17 z3 d8
|
2-4 nap (általában)
|
Ár:
83.200 Ft (65.512 Ft+ÁFA)
|
NBK08075C17-1,5
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=21
|
D7,5 L76/21 z3 d8
|
2-4 nap (általában)
|
Ár:
91.404 Ft (71.972 Ft+ÁFA)
|
NBK08075C21-1,5
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=27
|
D7,5 L76/27 z3 d8
|
2-4 nap (általában)
|
Ár:
100.574 Ft (79.192 Ft+ÁFA)
|
NBK08075C27-1,5
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=32
|
D7,5 L76/32 z3 d8
|
2-4 nap (általában)
|
Ár:
110.708 Ft (87.172 Ft+ÁFA)
|
NBK08075C32-1,5
|
|
P= 1,50 (M16x1.5-től..) Lmax=29
|
D12 L100/29 z5 d12
|
2-4 nap (általában)
|
Ár:
141.595 Ft (111.492 Ft+ÁFA)
|
NBK1212E29-1,5
|
|
P= 1,50 (M20x1.5-től..) Lmax=35
|
D16 L120/35 z6 d16
|
2-4 nap (általában)
|
Ár:
210.993 Ft (166.136 Ft+ÁFA)
|
NBK1616F35-1,5
|
|
P= 1,75 (M12) Lmax=20
|
D8 L76/20 z3 d8
|
2-4 nap (általában)
|
Ár:
83.200 Ft (65.512 Ft+ÁFA)
|
NBK0808C20-1,75
|
|
P= 1,75 (M12) Lmax=20
|
D9 L100/20 z3 d10
|
2-4 nap (általában)
|
Ár:
107.716 Ft (84.816 Ft+ÁFA)
|
NBK1009C20-1,75
|
|
P= 1,75 (M12) Lmax=27
|
D8 L76/27 z3 d8
|
2-4 nap (általában)
|
Ár:
91.404 Ft (71.972 Ft+ÁFA)
|
NBK0808C27-1,75
|
|
P= 1,75 (M12) Lmax=27
|
D9 L100/27 z3 d10
|
2-4 nap (általában)
|
Ár:
118.430 Ft (93.252 Ft+ÁFA)
|
NBK1009C27-1,75
|
|
P= 1,75 (M12) Lmax=32
|
D9 L100/32 z3 d10
|
2-4 nap (általában)
|
Ár:
130.302 Ft (102.600 Ft+ÁFA)
|
NBK1009C32-1,75
|
|
P= 1,75 (M12) Lmax=37
|
D9 L100/37 z3 d10
|
2-4 nap (általában)
|
Ár:
143.332 Ft (112.860 Ft+ÁFA)
|
NBK1009C37-1,75
|
|
P= 2 (M14 és M16 és M18x2-től..) Lmax=23
|
D10 L100/23 z3 d10
|
2-4 nap (általában)
|
Ár:
107.716 Ft (84.816 Ft+ÁFA)
|
NBK1010C23-2,00
|
|
P= 2 (M14 és M16 és M18x2-től..) Lmax=31
|
D10 L100/31 z3 d10
|
2-4 nap (általában)
|
Ár:
118.430 Ft (93.252 Ft+ÁFA)
|
NBK1010C31-2,00
|
|
P= 2 (M16 és M18x2-től) Lmax=43
|
D12 L100/43 z4 d12
|
2-4 nap (általában)
|
Ár:
155.783 Ft (122.664 Ft+ÁFA)
|
NBK1212D43-2,00
|
|
P= 2 (M16 és M18x2-től..) Lmax=27
|
D12 L100/27 z4 d12
|
2-4 nap (általában)
|
Ár:
128.758 Ft (101.384 Ft+ÁFA)
|
NBK1212D27-2,00
|
|
P= 2 (M16 és M18x2-től..) Lmax=35
|
D12 L100/35 z4 d12
|
2-4 nap (általában)
|
Ár:
141.595 Ft (111.492 Ft+ÁFA)
|
NBK1212D35-2,00
|
|
P= 2 (M16 és M18x2-től..) Lmax=51
|
D12 L100/51 z3 d12
|
2-4 nap (általában)
|
Ár:
171.420 Ft (134.976 Ft+ÁFA)
|
NBK1212C51-2,00
|
|
P= 2 (M20x2-től) Lmax=39
|
D16 L120/39 z5 d16
|
2-4 nap (általában)
|
Ár:
210.993 Ft (166.136 Ft+ÁFA)
|
NBK1616E39-2,00
|
|
P= 2,5 (M18-M20) Lmax=33
|
D14 L100/33 z4 d14
|
2-4 nap (általában)
|
Ár:
162.829 Ft (128.212 Ft+ÁFA)
|
NBK1414D33-2,50
|
|
P= 2,5 (M18-M20) Lmax=43
|
D14 L100/43 z4 d14
|
2-4 nap (általában)
|
Ár:
179.238 Ft (141.132 Ft+ÁFA)
|
NBK1414D43-2,50
|
|
P= 2,5 (M18-M20) Lmax=53
|
D15 L120/53 z4 d16
|
2-4 nap (általában)
|
Ár:
210.993 Ft (166.136 Ft+ÁFA)
|
NBK1615D53-2,50
|
|
P= 3 (M24 és M30x3-tól..) Lmax=40
|
D16 L120/40 z3 d16
|
2-4 nap (általában)
|
Ár:
191.785 Ft (151.012 Ft+ÁFA)
|
NBK1616C40-3,00
|
|
P= 3 (M24 és M30x3-tól..) Lmax=52
|
D16 L120/52 z3 d16
|
2-4 nap (általában)
|
Ár:
210.993 Ft (166.136 Ft+ÁFA)
|
NBK1616C52-3,00
|
|
P= 3,5 (M30) Lmax=50
|
D20 L150/50 z3 d20
|
2-4 nap (általában)
|
Ár:
274.117 Ft (215.840 Ft+ÁFA)
|
NBK2020C50-3,50
|
|
P= 3,5 (M30) Lmax=64
|
D20 L150/64 z3 d20
|
2-4 nap (általában)
|
Ár:
301.625 Ft (237.500 Ft+ÁFA)
|
NBK2020C64-3,50
|
Menetmaró M-menethez belső hűtéssel - SmiCut NBK (zsákfurathoz)
Katalóguslap
Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NBK típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. Az axiális kivezetésű belső hűtés zsákfuratokhoz ajánlott minden acélötvözethez 65 HRc-ig.

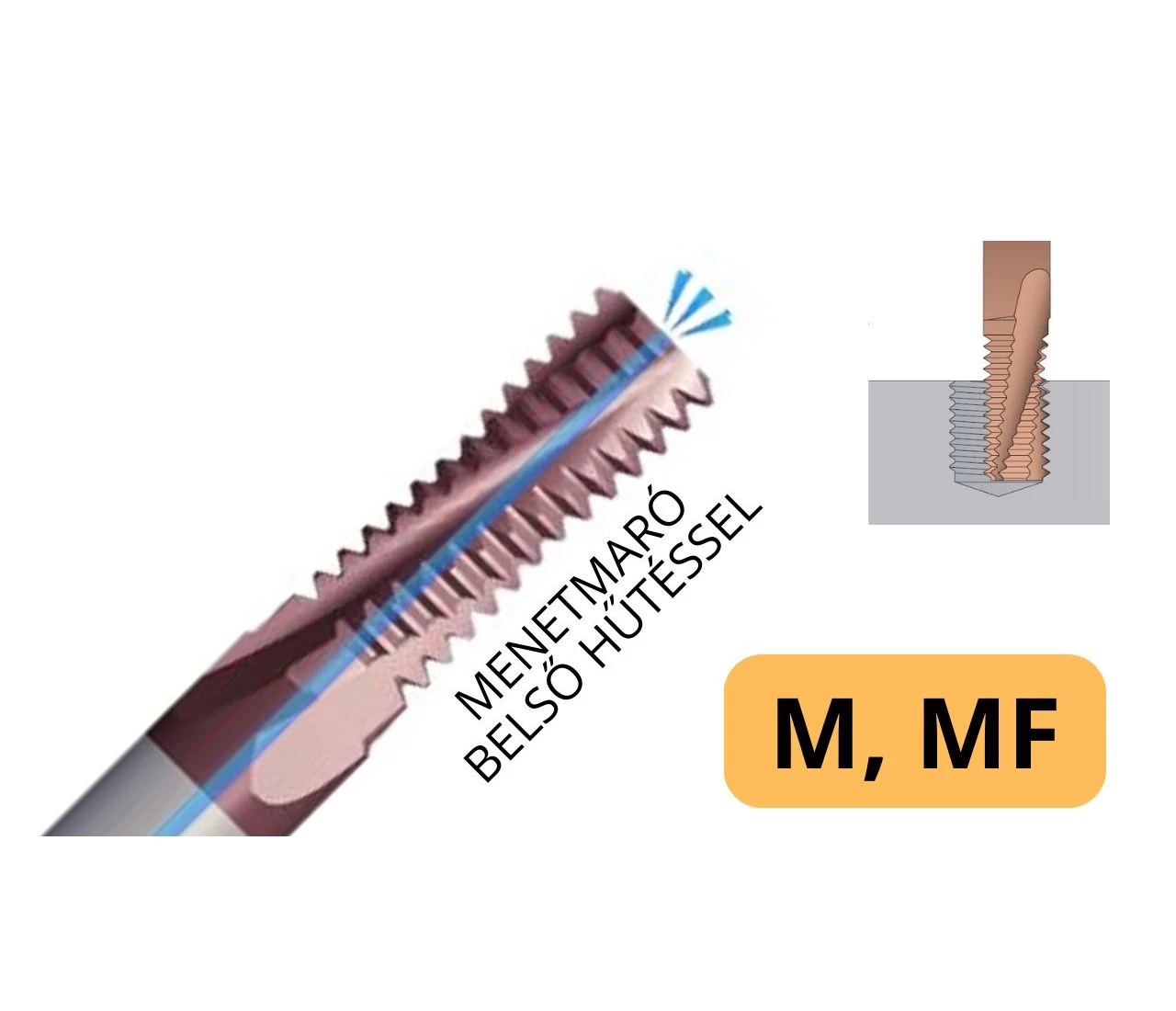

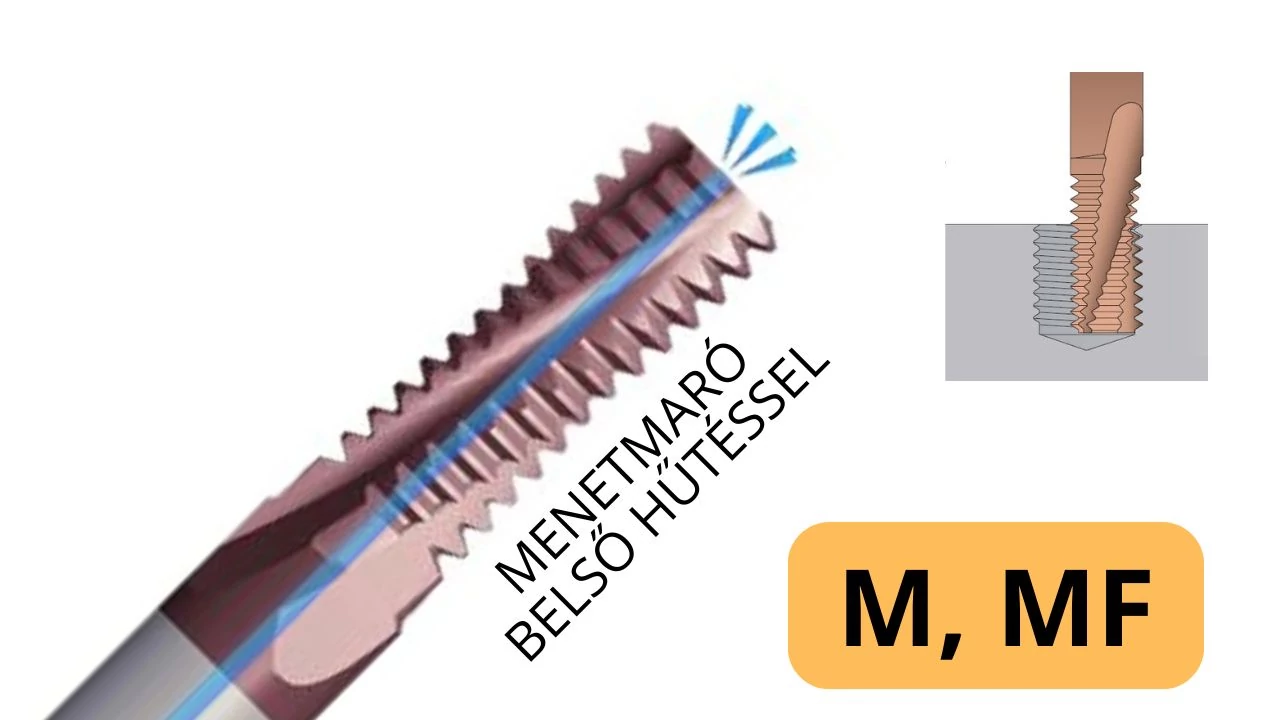

Mikor használjunk belső hűtésű menetmarót?
Az esetek többségében a belső hűtés nélküli szerszámot használják, mert az ára alacsonyabb és a hűtést kívülről oldják meg. A szerszám közepe tömör, erős, kicsi a törés veszélye.

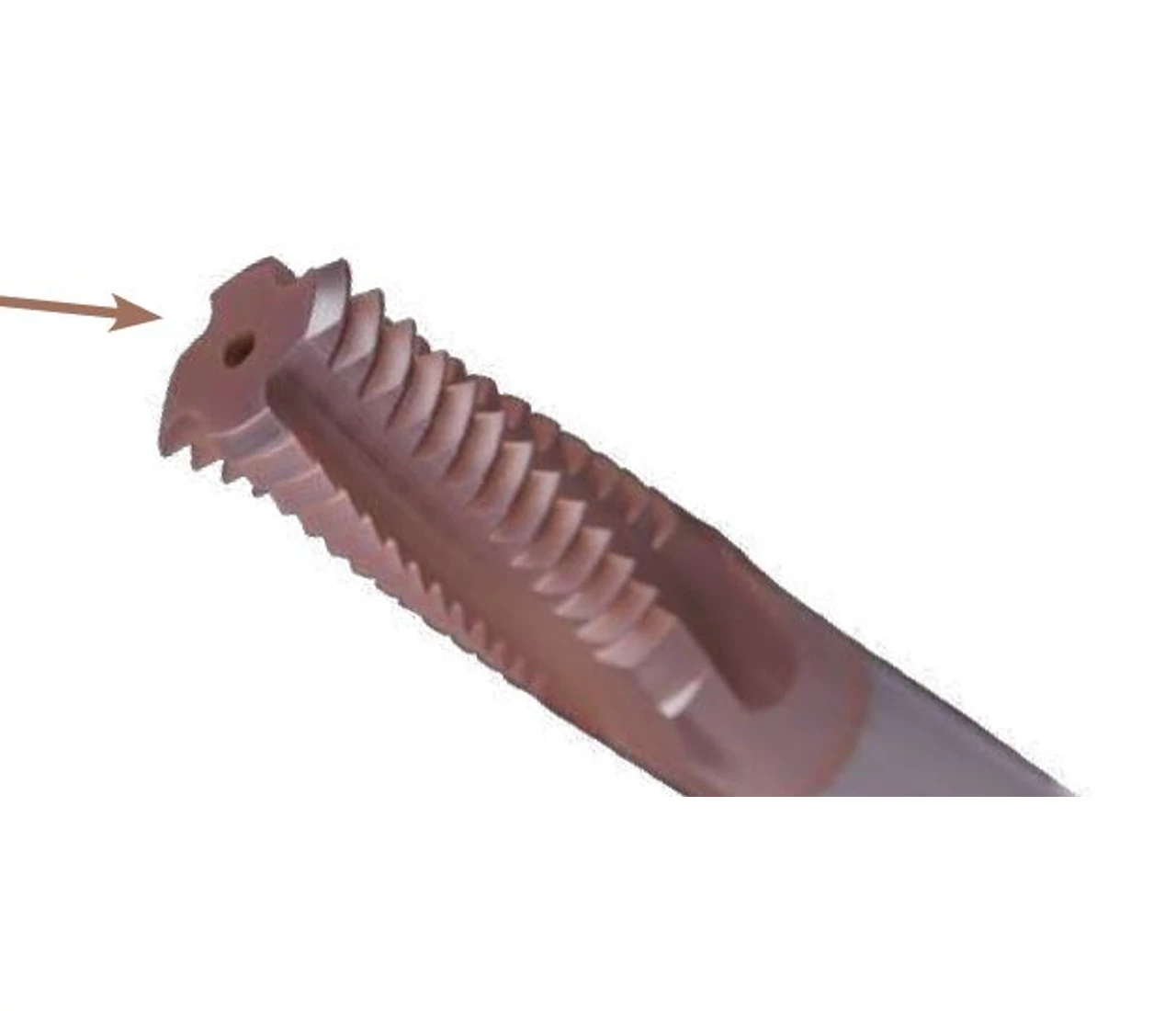

Néhány esetben probléma lehet a forgácskihordással. Ilyenkor célszerű a belső hűtésű szerszámot használni, amely a megfelelő helyre vezeti a hűtő-kenő folyadélot nagy nyomással.
Az axiális hűtés zsákfuratokhoz, a radiális átmenőkhöz használható.

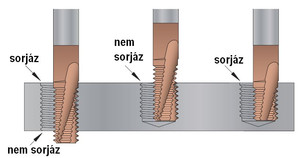

Sorja nélküli menetek
A ThreadBurr sorjázó éllel ellátott NB típus előnye, hogy a menet eleje sorjamentes lehet. A menetmarás és sorjázás egy műveletben történhet. Nincs szükség plusz időre a sorjázáshoz.
