Menetmaró M-menethez radiális belső hűtéssel - SmiCut NBT
-

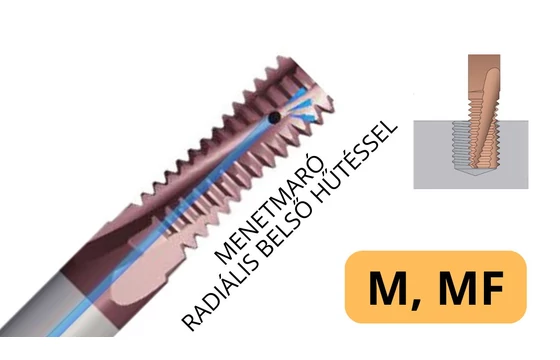

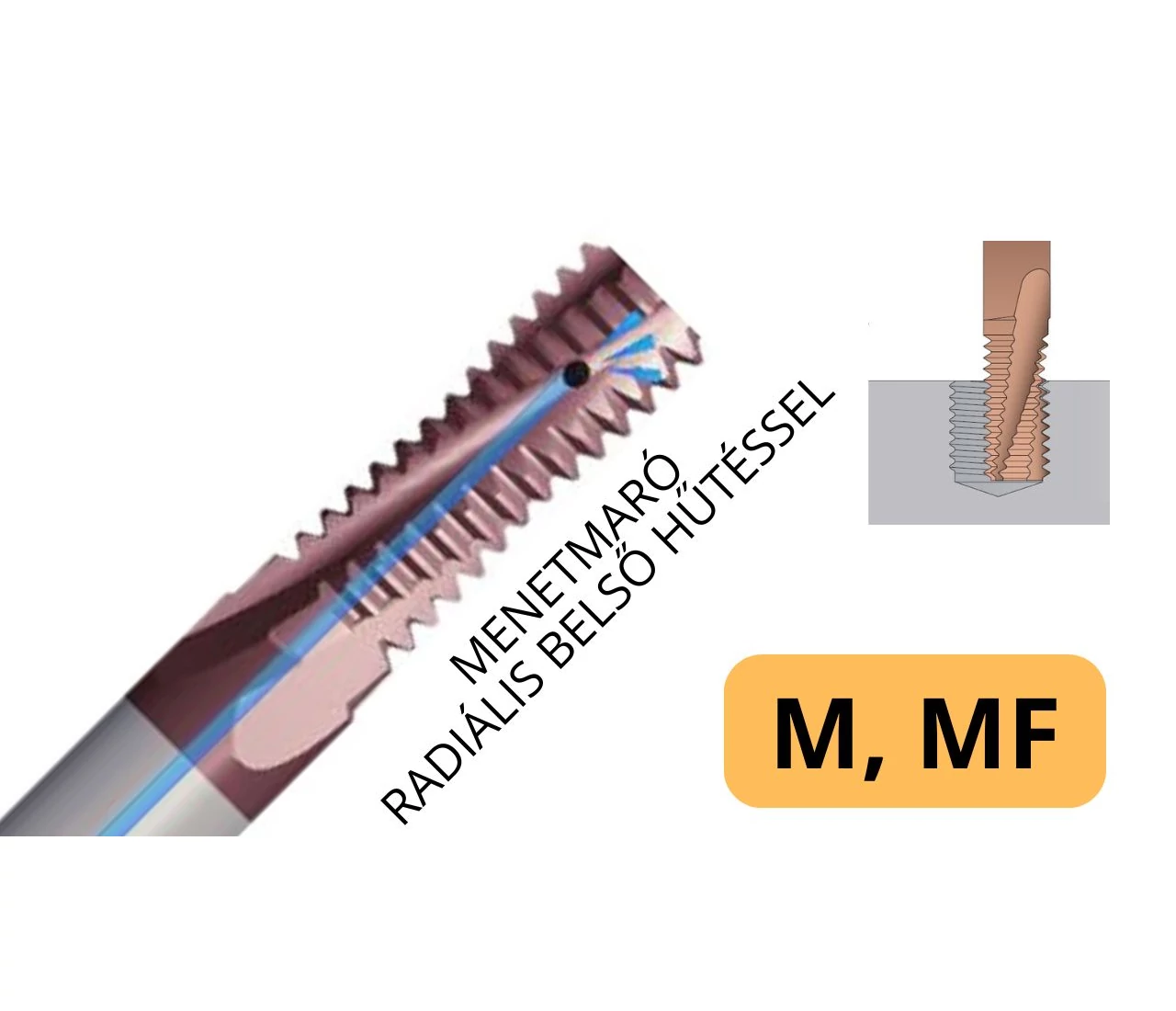

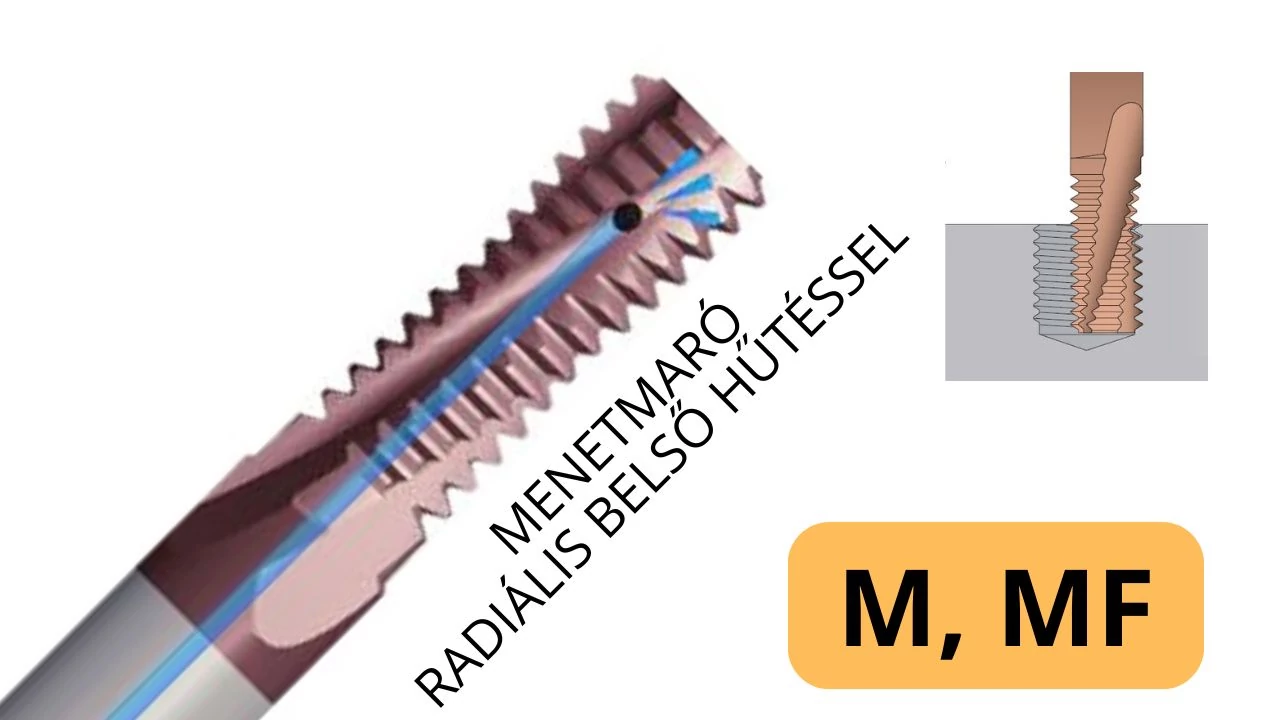

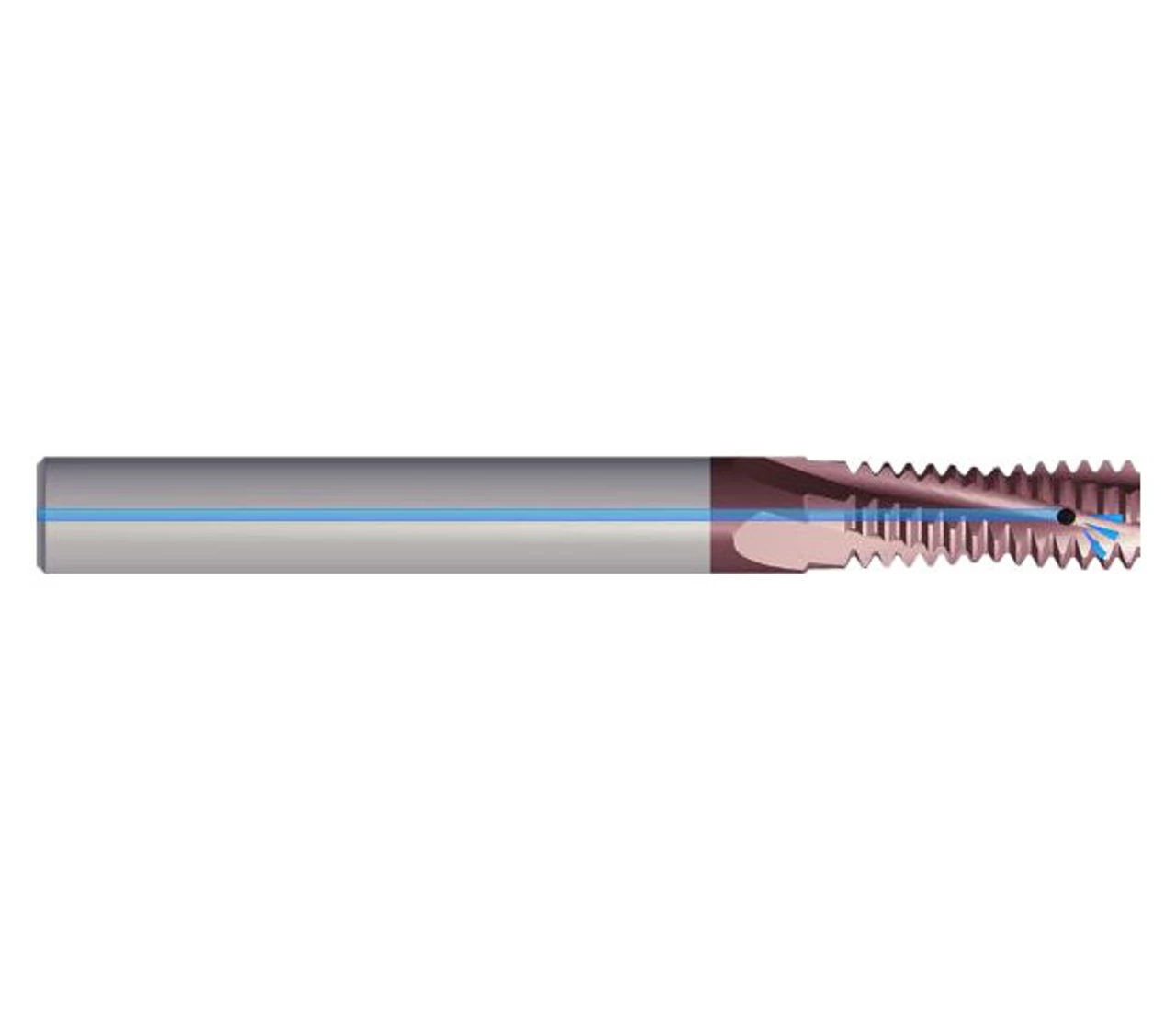

A SmiCut NBT típus oldalsó (radiális) hűtőcsatornákkal rendelkezik, ami a hűtőfolyadékot közvetlenül a vágóélekre irányítja. Sorjázó funkcióval ellátott, nagy teljesítményű VHM szerszám metrikus menetekhez.
- .
-
- Gyártó: SMICUT
- Típuskód / cikkszám: NBT
-
Elérhetőség:
Lásd méretenként
-

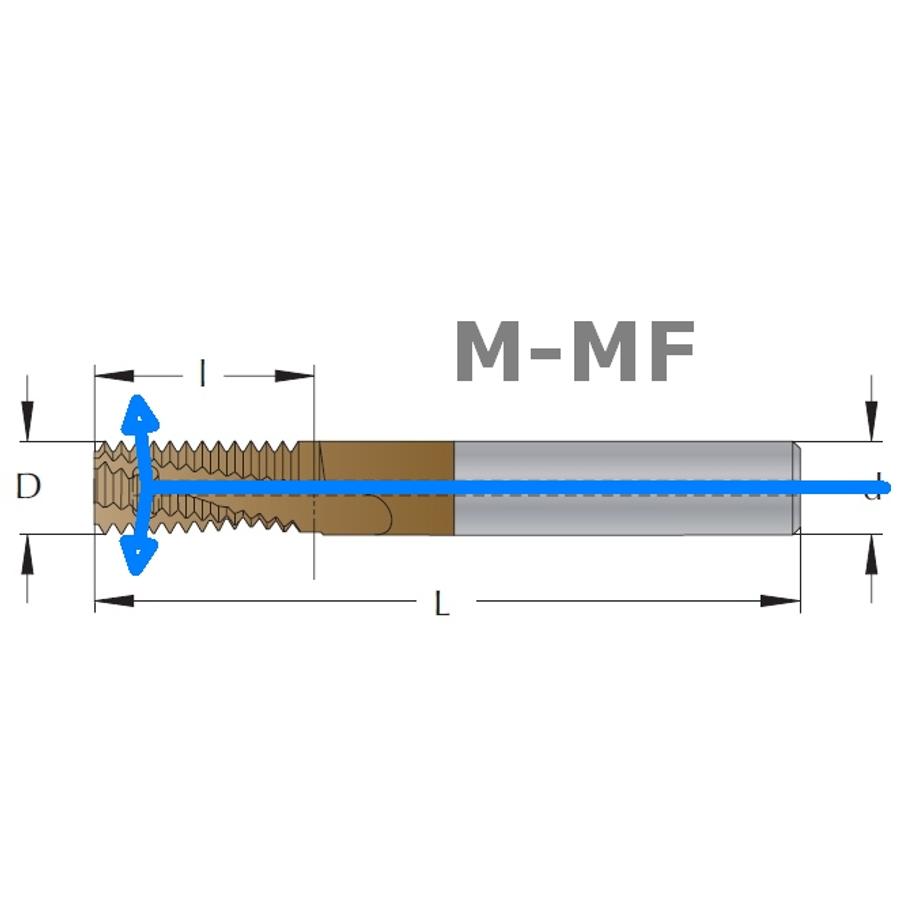

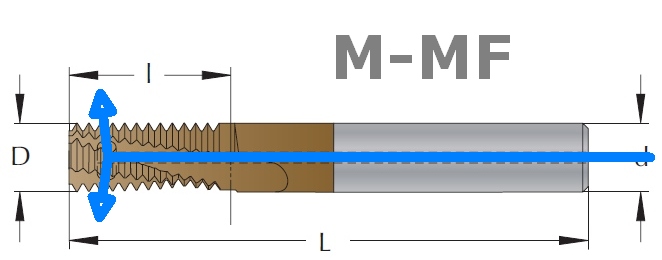

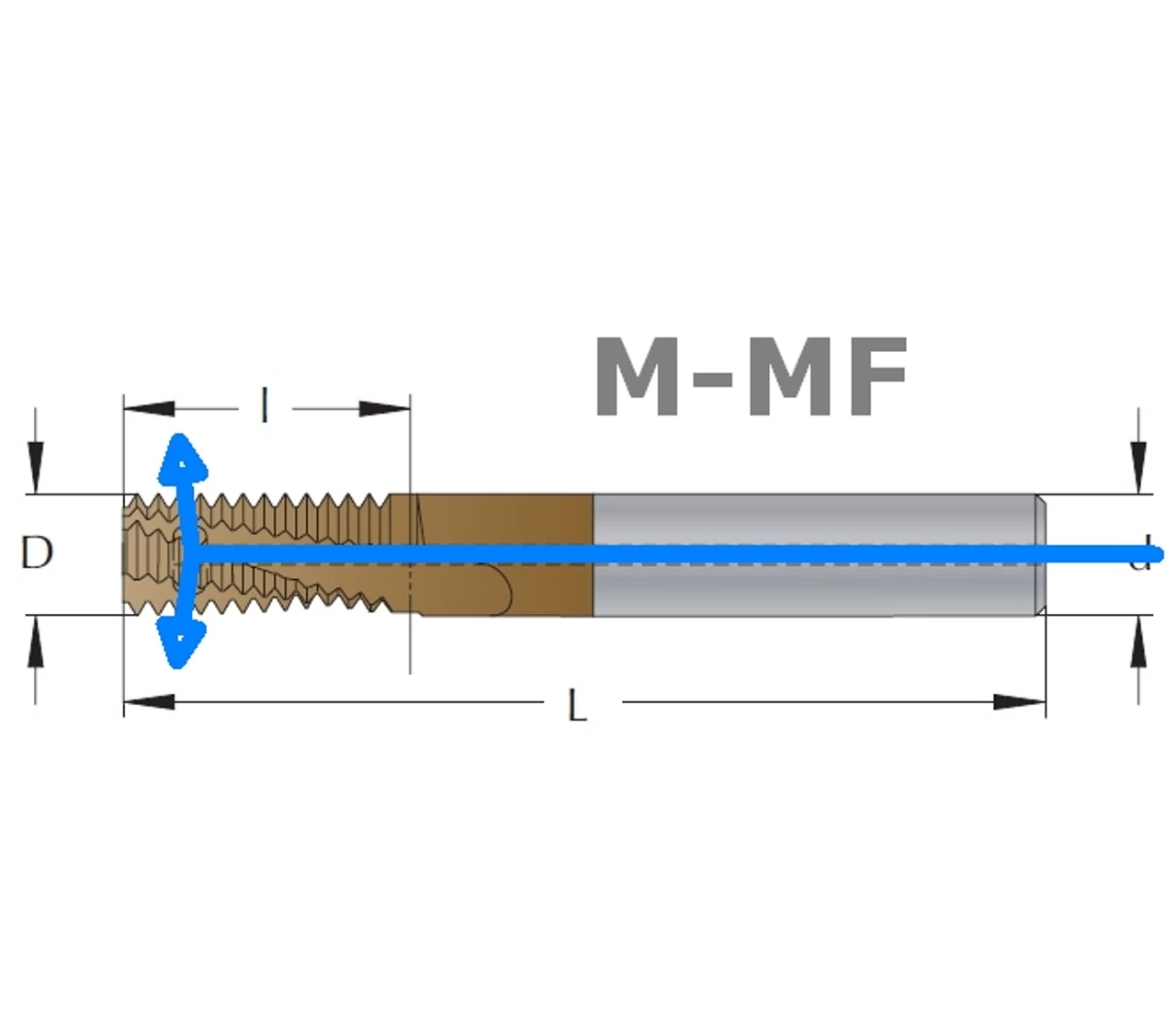

| Menetemelkedés (menet): | A maró méretei: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
P= 1,00 (M10x1-től..) Lmax=17
|
D8 L76/17 z4 d8
|
2-4 nap (általában)
|
Ár:
99.609 Ft (78.432 Ft+ÁFA)
|
NBT0808D17-1,00
|
|
P= 1,25 (M8 és M10x1.25-től..) Lmax=18
|
D6 L76/18 z3 d6
|
2-4 nap (általában)
|
Ár:
77.409 Ft (60.952 Ft+ÁFA)
|
NBT0606C18-1,25
|
|
P= 1,50 (M10 és M12x1.5-től..) Lmax=21
|
D7,5 L76/21 z3 d8
|
2-4 nap (általában)
|
Ár:
99.609 Ft (78.432 Ft+ÁFA)
|
NBT08075C21-1,5
|
|
P= 1,50 (M16x1.5-től..) Lmax=29
|
D12 L100/29 z5 d12
|
2-4 nap (általában)
|
Ár:
154.529 Ft (121.676 Ft+ÁFA)
|
NBT1212E29-1,50
|
|
P= 1,75 (M12) Lmax=27
|
D8 L76/27 z3 d8
|
2-4 nap (általában)
|
Ár:
99.609 Ft (78.432 Ft+ÁFA)
|
NBT0808C27-1,75
|
|
P= 1,75 (M12) Lmax=27
|
D9 L100/27 z3 d10
|
2-4 nap (általában)
|
Ár:
129.240 Ft (101.764 Ft+ÁFA)
|
NBT1009C27-1,75
|
|
P= 2 (M14 és M16 és M18x2-től..) Lmax=31
|
D10 L100/31 z3 d10
|
2-4 nap (általában)
|
Ár:
129.240 Ft (101.764 Ft+ÁFA)
|
NBT1010C31-2,00
|
|
P= 2 (M16 és M18x2-től..) Lmax=35
|
D12 L100/35 z4 d12
|
2-4 nap (általában)
|
Ár:
154.529 Ft (121.676 Ft+ÁFA)
|
NBT1212D35-2,00
|
|
P= 2 (M20x2-től...) Lmax=39
|
D16 L100/39 z5 d16
|
2-4 nap (általában)
|
Ár:
230.200 Ft (181.260 Ft+ÁFA)
|
NBT1616E39-2,00
|
Menetmaró M-menethez radiális belső hűtéssel - SmiCut NBT
Katalóguslap

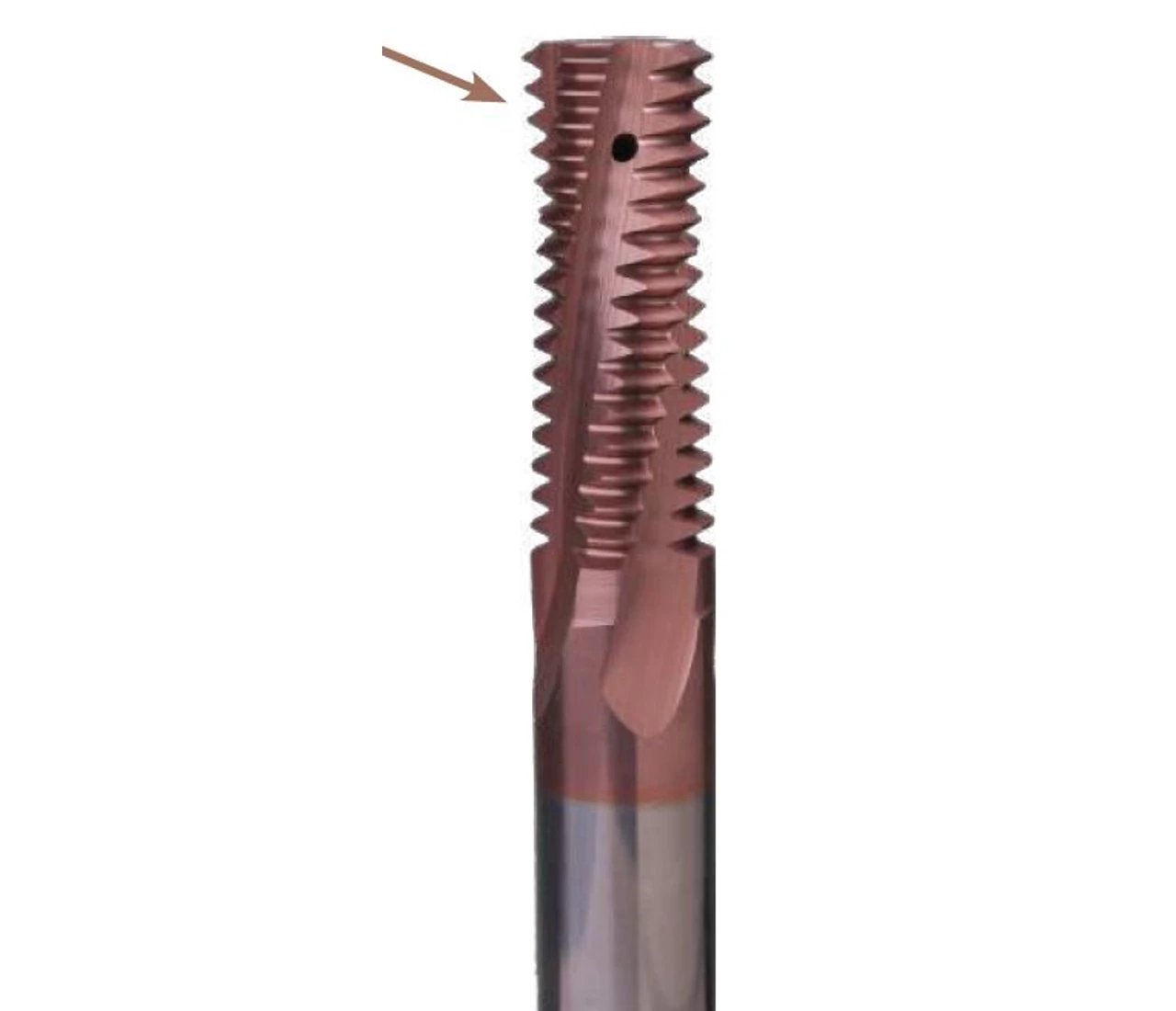

Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NBT típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül. A radiális kivezetésű belső hűtés átmenő furatokhoz ajánlott minden acélötvözethez 65 HRc-ig.
Mikor használjunk belső hűtésű menetmarót?
Az esetek többségében a belső hűtés nélküli szerszámot használják, mert az ára alacsonyabb és a hűtést kívülről oldják meg. A szerszám közepe tömör, erős, kicsi a törés veszélye.
Néhány esetben probléma lehet a forgácskihordással. Ilyenkor célszerű a belső hűtésű szerszámot használni, amely a megfelelő helyre vezeti a hűtő-kenő folyadélot nagy nyomással.
Az axiális hűtés zsákfuratokhoz, a radiális átmenőkhöz használható.
Szerszámajánló és forgácsolási adatok:
Figyelem!
Ha az Excel szoftver az Ön böngészőjében nyílik meg és nem működik jól, kérjük válassza a böngésző ablakban felkínált "Fájl letöltése" opciót.
