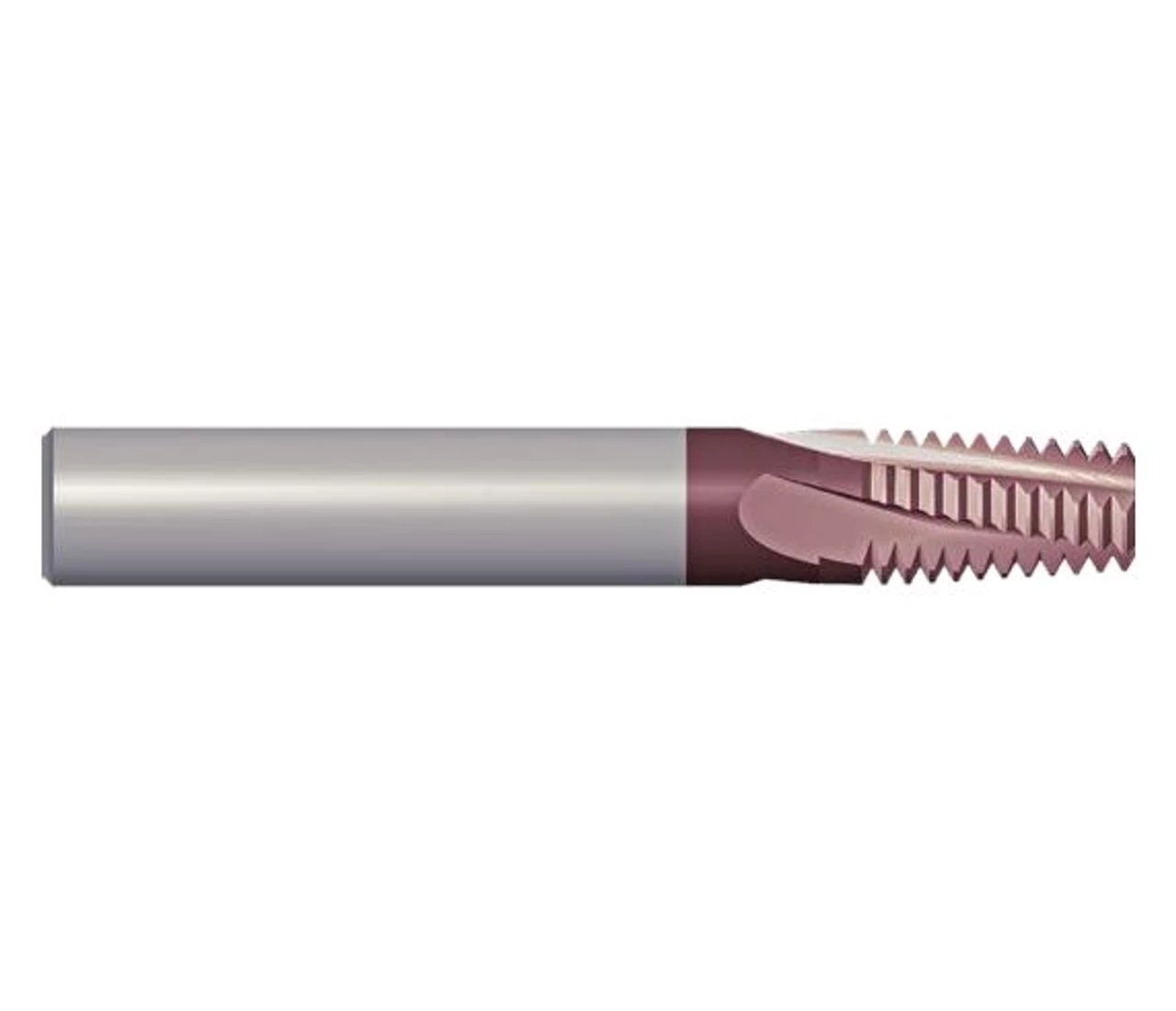

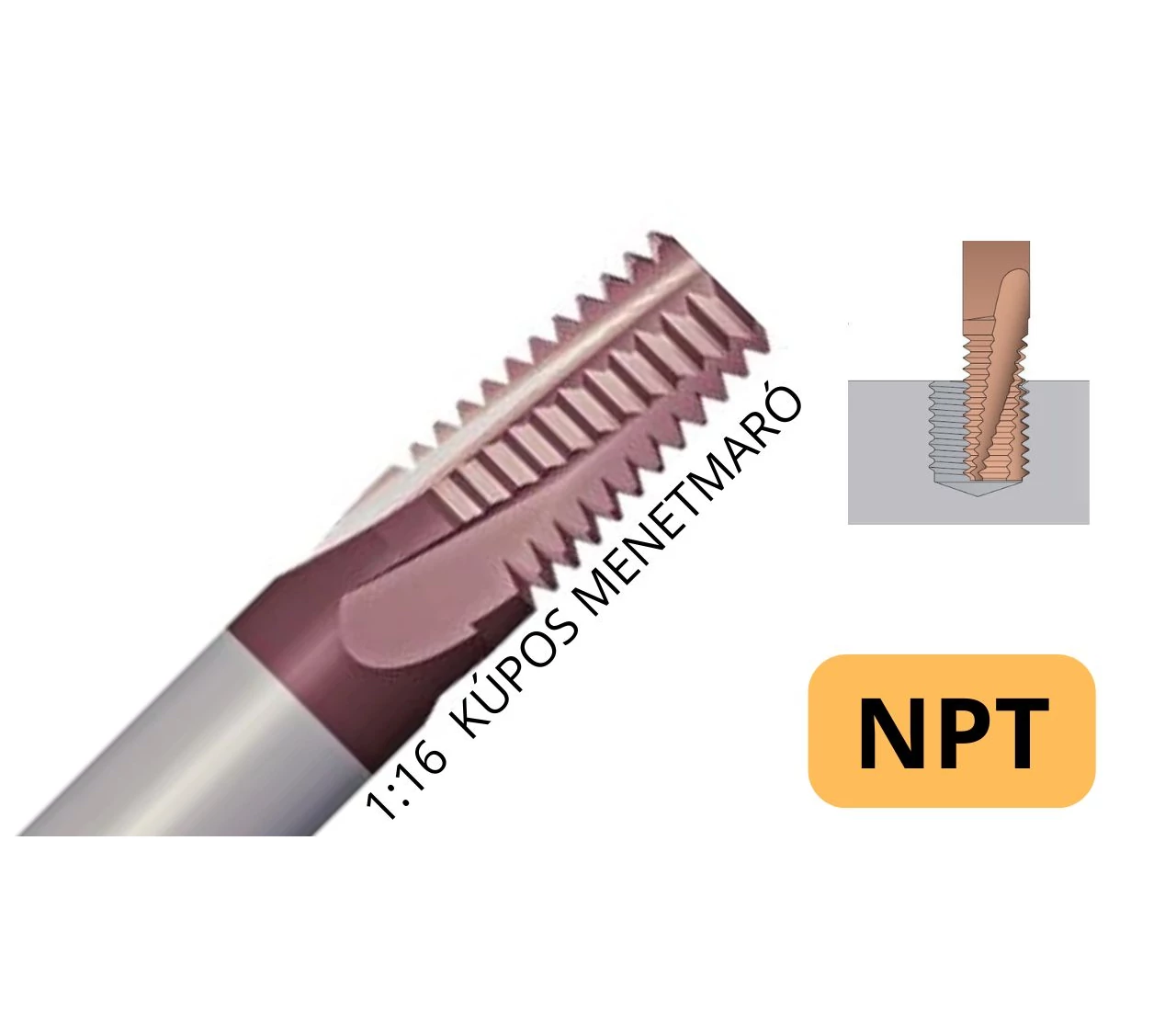

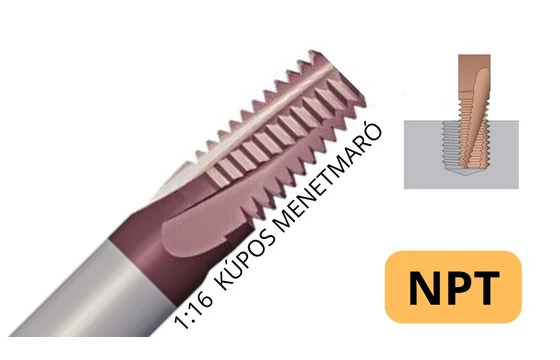

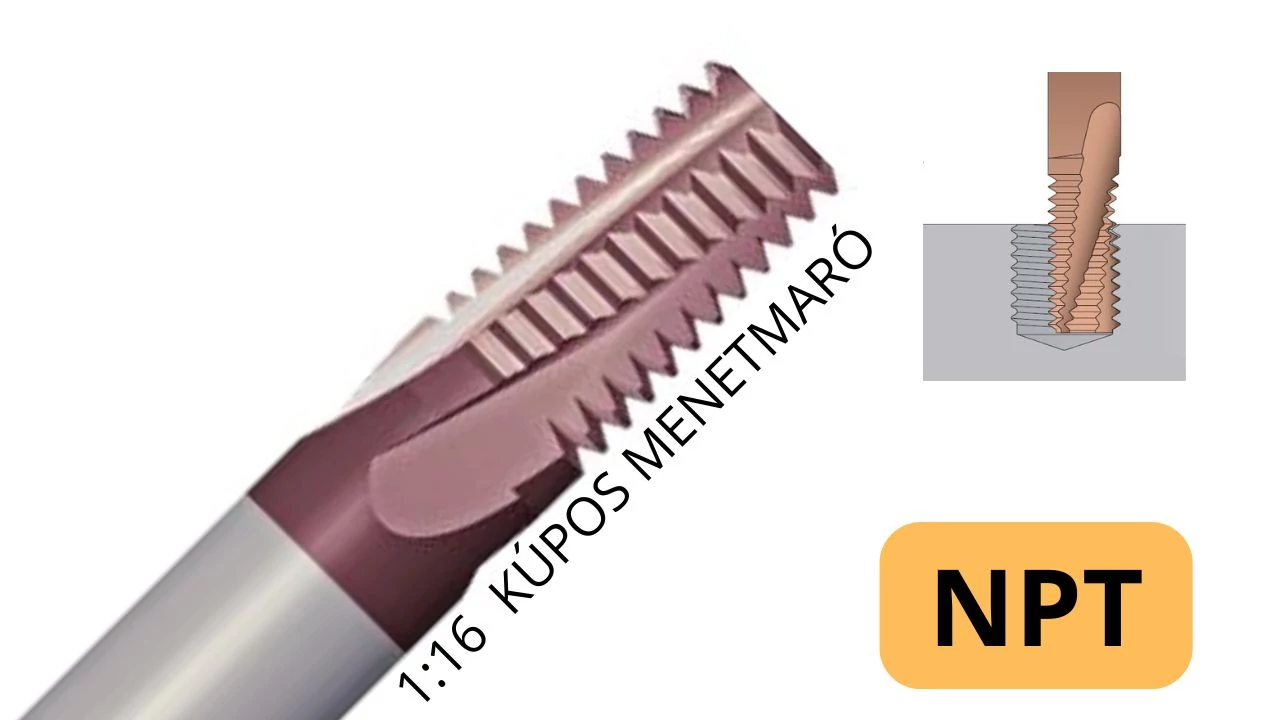

Menetmaró NPT kúpos menethez - SmiCut XB típus
-
Keményfém maró NPT kúpos furat- és külső menetekhez. Amerikai szabványú NPT kúpos csőmenetmaró sorjázó éllel. A keményfém alapanyag kiküszöböli a kúpos meneteknél gyakori berezgéseket.
- .
-
- Gyártó: SMICUT
- Típuskód / cikkszám: XB
-
Elérhetőség:
Lásd méretenként
-
| Menetemelkedés (menet): | A maró méretei: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
TPI= 8
|

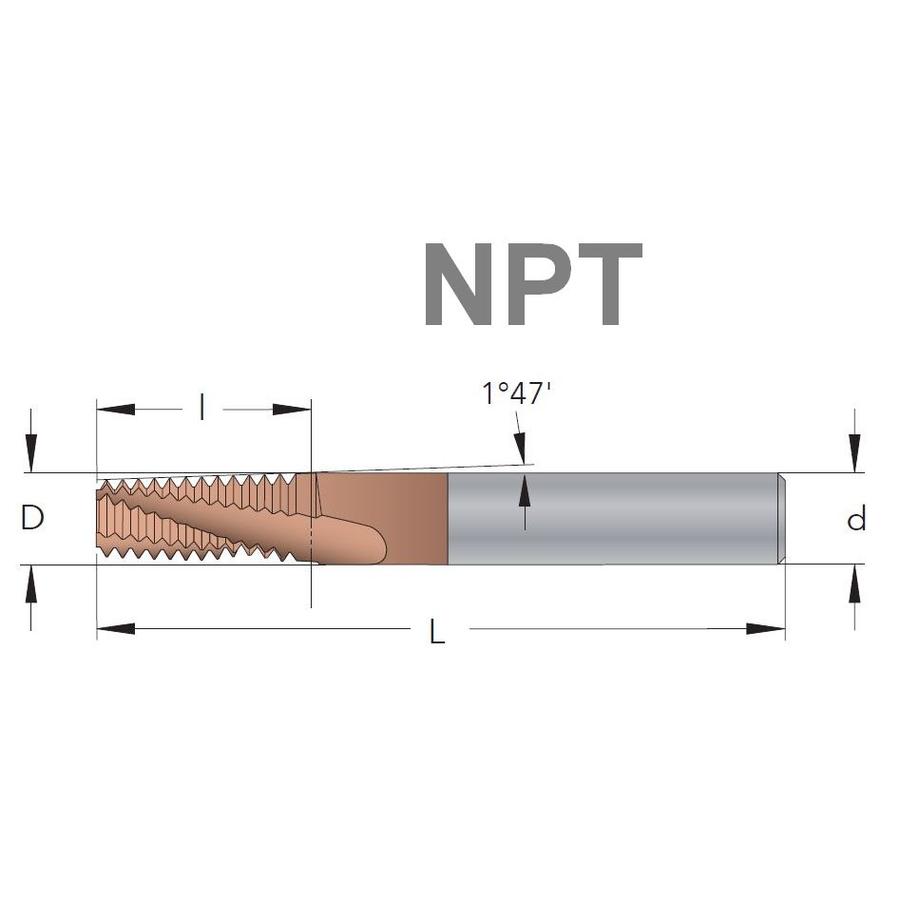

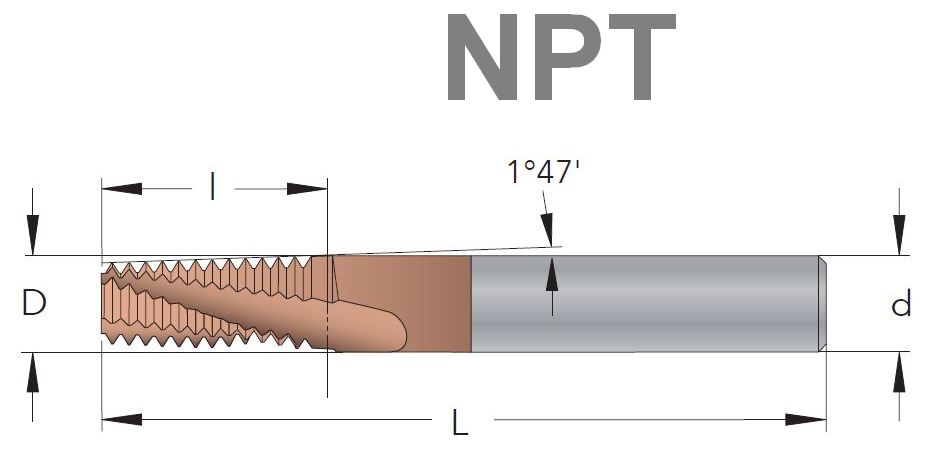

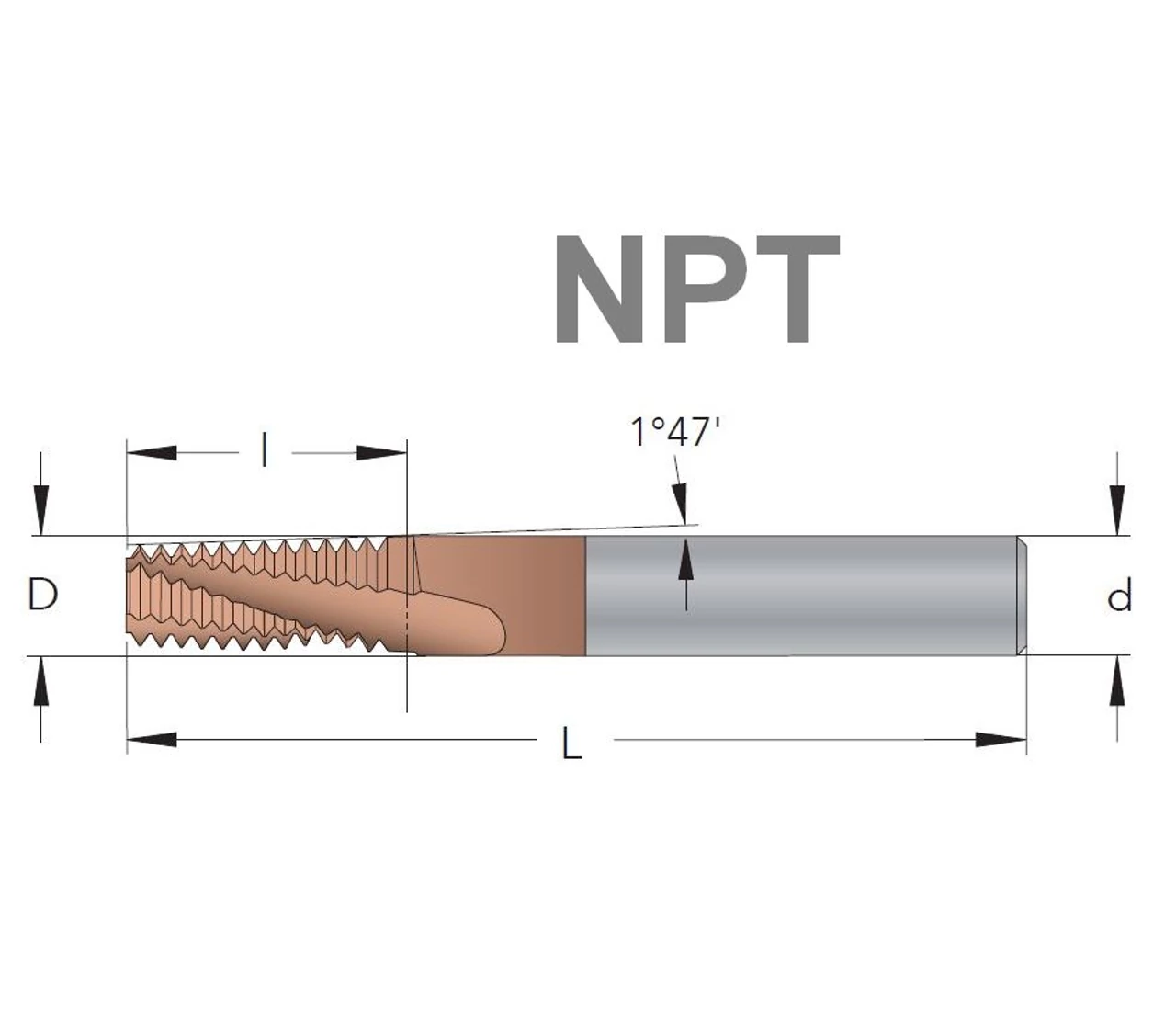

D20 L100/42 z4 d20
|
2-4 nap (általában)
|
Ár:
262.331 Ft (206.560 Ft+ÁFA)
|
XB2020D42-8NPT
|
|
TPI= 11,50
|
D16 L100/29 z4 d16
|
2-4 nap (általában)
|
Ár:
201.879 Ft (158.960 Ft+ÁFA)
|
XB1616D29-11,5
|
|
TPI= 14
|
D12 L83/22 z4 d12
|
2-4 nap (általában)
|
Ár:
135.534 Ft (106.720 Ft+ÁFA)
|
XB1212D22-14NPT
|
|
TPI= 14
|
D16 L89/22,68 z5 d16
|
2-4 nap (általában)
|
Ár:
201.879 Ft (158.960 Ft+ÁFA)
|
XB1616E22-14NPT
|
|
TPI= 18
|
D8 L63/16 z3 d8
|
2-4 nap (általában)
|
Ár:
87.579 Ft (68.960 Ft+ÁFA)
|
XB0808C16-18NPT
|
|
TPI= 27
|
D6 L63/10 z3 d6
|
2-4 nap (általában)
|
Ár:
67.869 Ft (53.440 Ft+ÁFA)
|
XB0606C10-27NPT
|
Menetmaró NPT kúpos menethez - SmiCut XB típus
Katalóguslap
Keményfém maró NPT kúpos furat- és külső menetekhez TiAlCN bevonattal.
Az XB típus előnye, hogy a sorjázás automatikusan megvalósul a menetmaráskor külön költség nélkül.
Minden acélötvözethez 65 HRc-ig.
Sorja nélküli menetek
A ThreadBurr sorjázó éllel ellátott NB típus előnye, hogy a menet eleje sorjamentes lehet. A menetmarás és sorjázás egy műveletben történhet. Nincs szükség plusz időre a sorjázáshoz.
Magfurat
A magfurat előfúrása lehet lehet hengeres, vagy kúpos. A hengeres magfurat csigafúróval egyszerűen elkészíthető. A kúpos magfuratot fúrás után dörzsárral, vagy maróval lehet kialakítani.
A kúpos menet magfuratát kúposra kell marni menetmarás előtt?
Nem feltétlenül szükséges, de erősen ajánlott, mert két jelentős előnye van a kúpos magfuratnak:
- A menetmaró hosszabb élettartama
- Rövidebb műveleti idő
Előmarás nélkül a menetmaróval néhány extra fogást kell venni csökkentett előtolással, máskülönben sérül a profil, mert az NPT és NPTF menetnél a gerinc nagyon keskeny. A maróval a furat élletörését és elvégezhetjük.

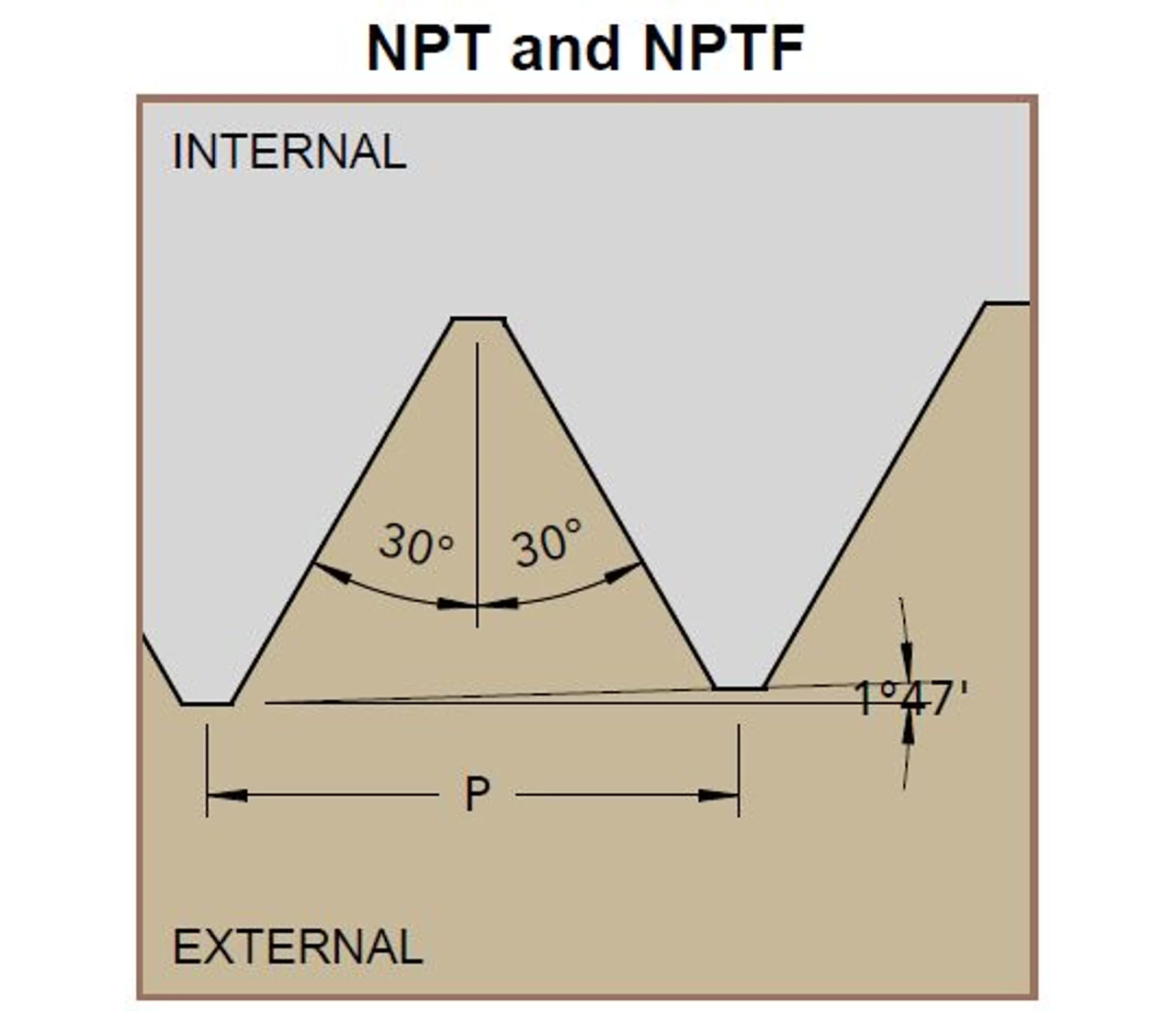

Mi a különbség az NPT, az NPTF és az NPSF között?
Az NPT és az NPTF kúpos menet, az NPSF hengeres.
Az NPT menetnél szivárgás történhet, ezért szigetelőszalagot, vagy más tömítőanyagot kell használni.
A szivárgási probléma megoldására fejlesztették ki az NPTF menetet. Profilja teljes érintkezést valósít meg a külső és a belső menet között, összepréselődik. Semmi más nem kell a tömítéshez.
A száraz tömítés másik változata az NPSF, amely belső menetként használatos és egy külső NPTF menethez illeszkedik.
Szerszámajánló és forgácsolási adatok:
Figyelem!
Ha az Excel szoftver az Ön böngészőjében nyílik meg és nem működik jól, kérjük válassza a böngésző ablakban felkínált "Fájl letöltése" opciót.
