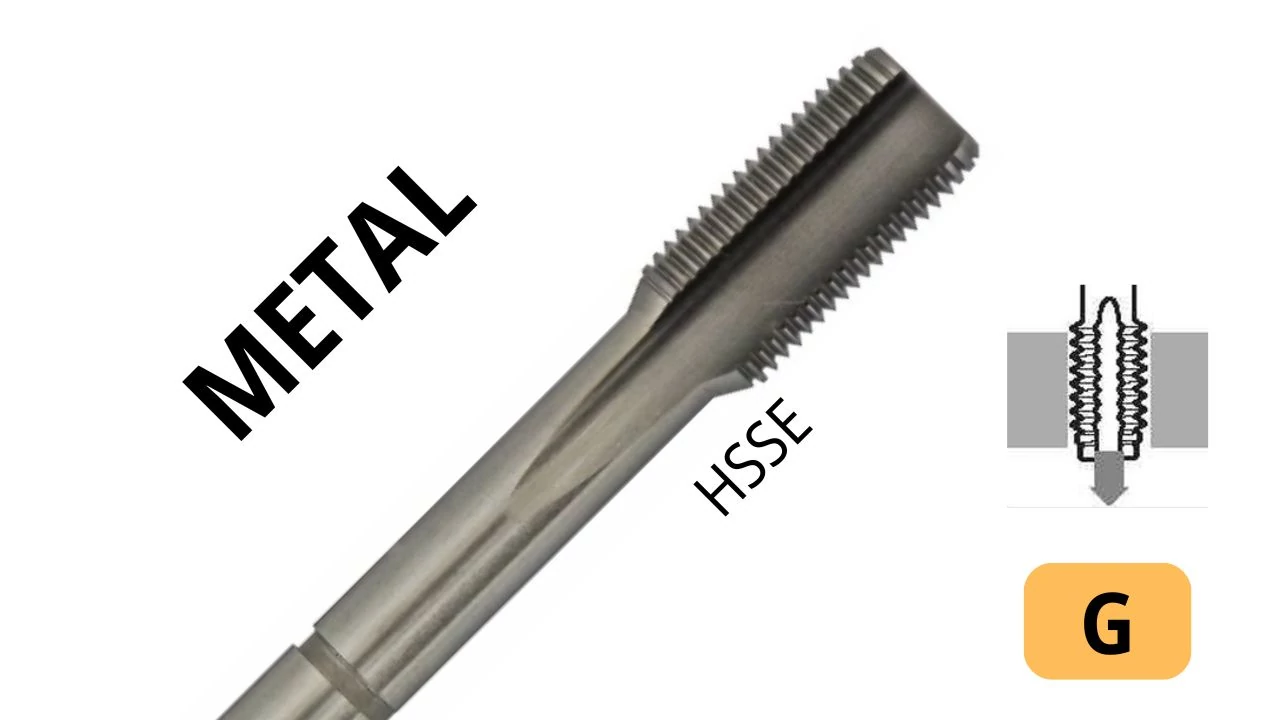

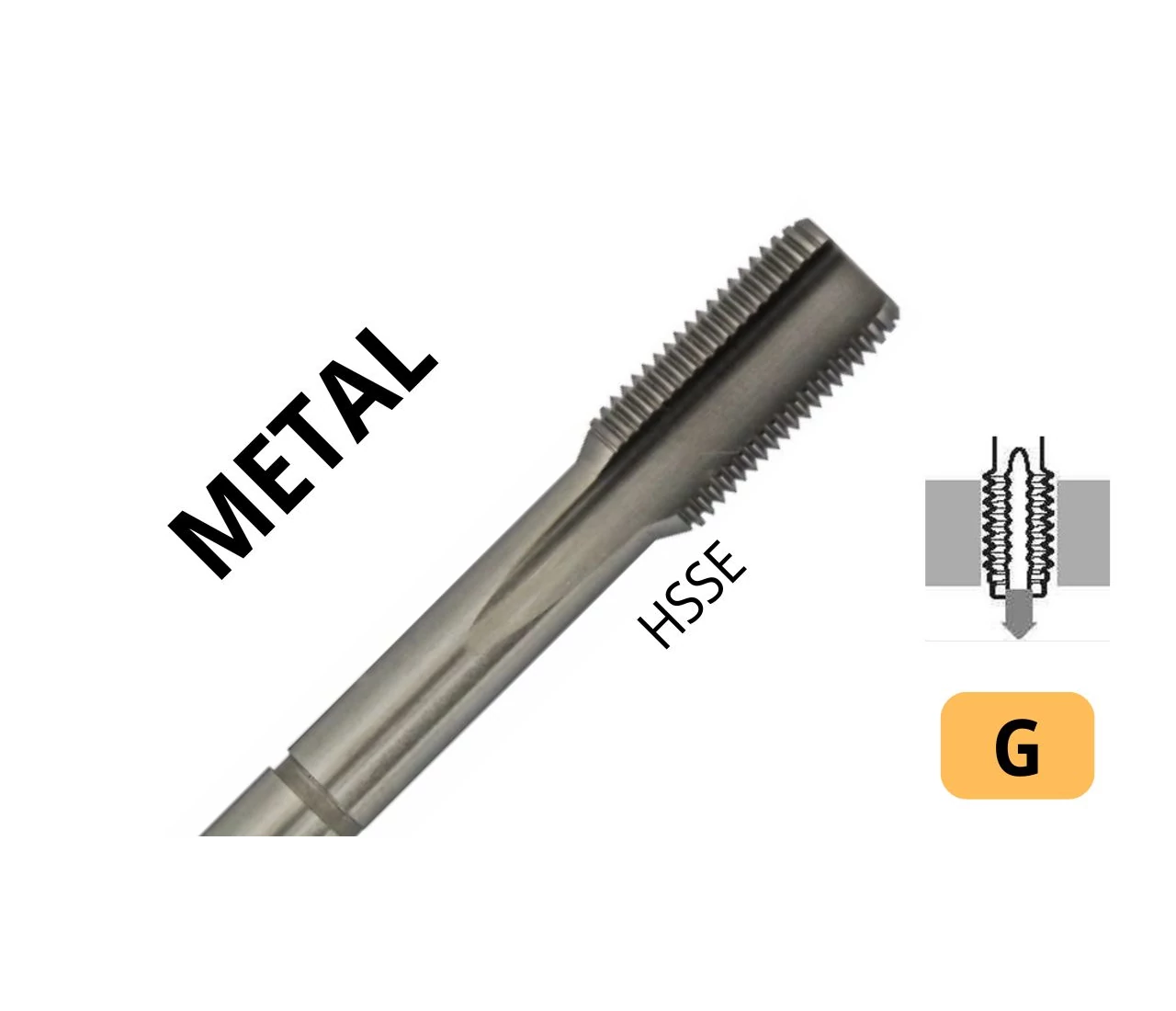

Gépi menetfúró G-menethez HSSE - egyenes horonnyal (C)
-
A HSSE-Co5 gépi menetfúrók hengeres G (BSP) csőmenetek készítésére szolgálnak átmenő és zsákfuratokba egyaránt. Az 5% kobalttal ötvözött gyorsacél alapanyag kiemelkedő hőállóságot és éltartamot biztosít, így alkalmas általános szerkezeti acélokhoz, öntvényekhez és nehezen forgácsolható anyagokhoz 1200 N/mm² szakítószilárdságig. A C-típusú beköszörülés precíz indítást és tiszta menetprofilt garantál gépi megmunkálás során.
-
- Gyártó: TIVOLY
- Típuskód / cikkszám: A301, 9633011
-
Elérhetőség:
Lásd méretenként
-
| Névleges átmérő: | Menet: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
9.73
|
G 1/8-28
|
1 db raktáron
|
Ár:
9.550 Ft (7.520 Ft+ÁFA)
|
9633011 0180280
|
|
13.16
|
G 1/4-19
|
2-3 nap (általában)
|
Ár:
14.122 Ft (11.120 Ft+ÁFA)
|
9633011 0140190
|
|
16.66
|
G 3/8-19
|
1 db raktáron
|
Ár:
16.967 Ft (13.360 Ft+ÁFA)
|
9633011 0380190
|
|
20.96
|
G 1/2-14
|
1 db raktáron
|
Ár:
21.438 Ft (16.880 Ft+ÁFA)
|
9633011 0120140
|
|
26.44
|
G 3/4-14
|
1 db raktáron
|
Ár:
33.528 Ft (26.400 Ft+ÁFA)
|
9633011 0340140
|
|
33.25
|
G 1'-11
|
1 db raktáron
|
Ár:
52.019 Ft (40.960 Ft+ÁFA)
|
963301110000110
|
|
41.91
|
G 1'1/4-11
|
2-3 nap (általában)
|
Ár:
93.269 Ft (73.440 Ft+ÁFA)
|
963301110140110
|
Gépi menetfúró G-menethez HSSE - egyenes horonnyal (C)
.
Ipari megoldás gáz- és vízvezeték menetekhez
A G (más néven BSP - British Standard Pipe) hengeres csőmenetfúrók a legelterjedtebb szerszámok a gépészeti kötőelemek és csőszerelvények gyártása során. A Tivoly HSSE-Co5 sorozata a tartósságot és a precizitást ötvözi, lehetővé téve a nagy sebességű gépi menetfúrást ipari környezetben.

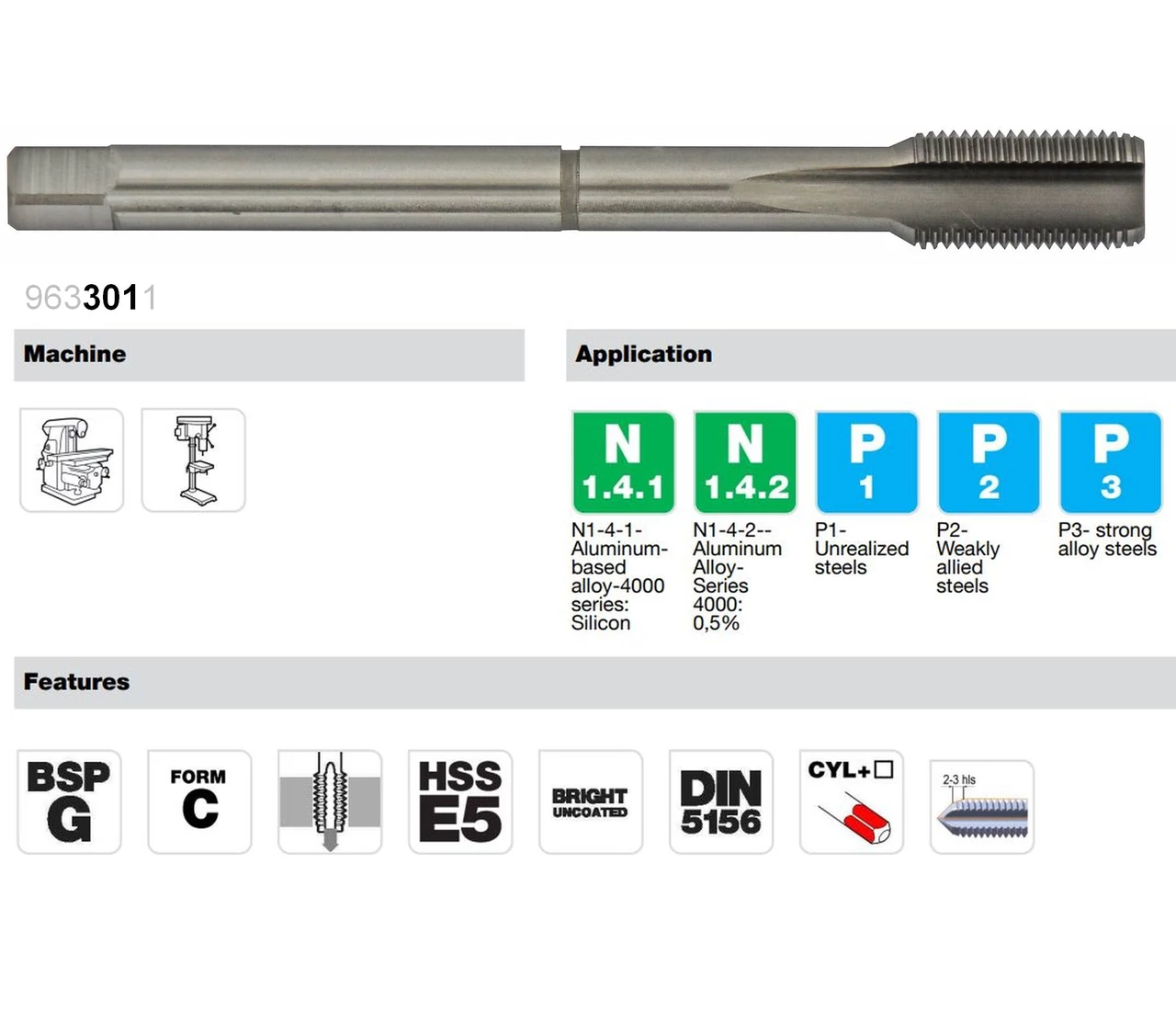

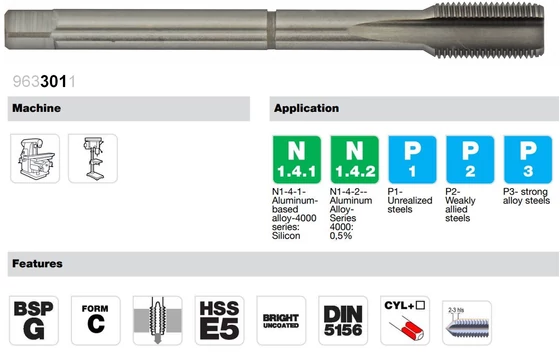

A HSSE-Co5 alapanyag előnyei
- 5% Kobalt ötvözés: A kobalt növeli a szerszám melegszilárdságát, így a vágóélek még intenzív használat mellett is megtartják élességüket.
- Nagy szakítószilárdság: Kiválóan alkalmazható fémekhez és öntvényekhez egészen 1200 N/mm² határig, ami lefedi a legtöbb ipari acélminőséget.
- C-típusú bekezdés: A 2-3 menetnyi bekezdési hossz optimális forgácsképzést biztosít, és alkalmassá teszi a szerszámot mind átmenő, mind zsákfuratok menetelésére.
- Hosszú éltartam: A kobaltos gyorsacél szívóssága csökkenti a szerszámtörés kockázatát és növeli a menetfúrási ciklusok számát.
Műszaki adatok és szabványok
A G menetek profil szöge 55°, a méretezés pedig coll-ban (pl. G 1/8", G 1/2") történik. Ez a menetfúró megfelel a legszigorúbb ipari szabványoknak, biztosítva a tökéletes illeszkedést a szabványos csőcsatlakozókkal és szerelvényekkel.
Alkalmazási javaslat
- Acélmegmunkálás: Szerkezeti acélok, ötvözött acélok és acélöntvények.
- Gépészet: Hidraulikus blokkok, szeleptestek és pneumatikus csatlakozók menetelése.
- Hűtés-kenés: A menetfúrás során a megfelelő menetfúró olaj vagy paszta használata kötelező a súrlódás csökkentése és a tiszta menetfelület elérése érdekében.
Gyakori kérdések a G (BSP) gépi menetfúrókkal kapcsolatban
Mi a különbség a G és az R menet között?
A G menet hengeres (párhuzamos), míg az R menet kúpos kialakítású. A G menetfúróval készített furatba hengeres külső menetű csatlakozókat tekerhetünk, a tömítést általában alátéttel vagy tömítőgyűrűvel oldják meg.
Mekkora magfuratot kell fúrni a G 1/2" menetnek?
A G meneteknél a magfurat mérete kritikus. G 1/2" esetén például a javasolt magfurat átmérő 19,0 mm. Mindig ellenőrizd a weboldalunkon található menet-táblázatot a pontos fúrókiválasztáshoz.
Használható kézi menetfúró hajtóvassal is?
Bár alapvetően gépi használatra tervezték, a HSSE-Co5 anyagminőség és a precíz beköszörülés lehetővé teszi a kézi használatot is, ha a megfelelő vezetést és kenést biztosítjuk.
