SDS-Plus vagy SDS-Max: Melyiket válaszd?

A fúrókalapács-szárakról és a betonfúrásról

A beton-, téglalap- és kőfúrás során a hagyományos hengeres szárak és fúrótokmányok gyorsan elérik a határaikat. Az ütvefúrás nagy energiájú tengelyirányú ütéssorozata és a forgatónyomaték együttesen olyan rögzítési rendszert igényel, amely szerszám nélkül, mégis mozdíthatatlanul tartja a fúrószárat. erre a feladatra született meg az SDS (Steck-Dreh-Sitzt) rendszer.

De mikor elegendő az SDS-Plus, és mikor elengedhetetlen az SDS-Max? Ebben a cikkben végigvesszük a két szártípus műszaki különbségeit, alkalmazási területeit és a hosszú élettartam titkát.

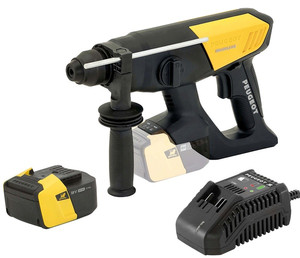

Fúrókalapács SDS-Plus tokmánnyal

Mi az az SDS rendszer, és hogyan működik?

Az SDS szár lényege, hogy a fúrószár nem a tokmány pofáinak szorításával rögzül, hanem a száron kiképzett hornyok segítségével illeszkedik a gép reteszelőgolyóihoz.

  • A hosszanti nyitott hornyok felelősek a nyomaték átviteléért (forgatás).

  • A zárt hornyok biztosítják a tengelyirányú szabad mozgást az ütéshez, miközben megakadályozzák a szerszám kiesését.

Ez a kialakítás kulcs nélküli, gyors szerszámcserét tesz lehetővé, és közvetlenül továbbítja a dugattyú ütési energiáját a fúróhegyre.


SDS-Plus: A legsokoldalúbb megoldás szerelőknek és építőipari szakembereknek

SDS-Plus szárkeresztmetszet Ø 10 mm, 4 horony

Az SDS-Plus szár a 2–4 kg-os fúrókalapácsok standard csatlakozási formája. Elsősorban könnyű és közepes igénybevételű fúrási és vésési munkákhoz lett tervezve.

Főbb műszaki jellemzők és előnyök:

  • Ajánlott átmérőtartomány: Ø 4 mm – 30 mm (akár 1000 mm fúrásmélységig).

  • Nyomaték- és energiaátvitel: Optimális a 2,5 Joule körüli ütőenergiával rendelkező gépekhez.

  • Gyors szerszámcsere: Kézi szerszámigény nélkül, azonnali rögzítés.

  • Alkalmazási terület: Dűbelezés, kémiai horgonyok előfúrása, villanyszerelési és gépészeti csőáttörések, könnyű csempe- vagy vakolatvésés.

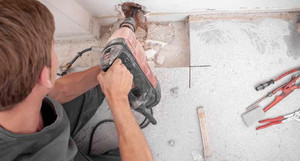

SDS-Plus fúrókalapács használata

Technológiai tipp SDS-Plus használathoz: Beton és vasalt beton fúrásánál tartsd a gépet 800–1500 ford/perc közötti fordulatszámon. A túl magas fordulatszám megsütheti a keményfém (vidia) lapkát, és drasztikusan csökkenti a fúró éltartamát!


SDS-Max: A nehézsúlyú erőmű a szerkezetépítésben és bontásban

SDS-max keresztmetszet Ø 18 mm, 5 horony

Ahol az SDS-Plus teljesítménye vagy átmérője véget ér, ott kezdődik az SDS-Max. A 5–8 kg-os (vagy ennél nehezebb) fúró- és vésőkalapácsokhoz tervezett szár vastagabb profilja és szélesebb reteszelőhornyai a legkeményebb feladatokra lettek méretezve.

Főbb műszaki jellemzők és előnyök:

  • Ajánlott átmérőtartomány: Ø 12 mm – 50 mm (akár 1200 mm fúrásmélységig) és nagyméretű vésószerszámok.

  • Maximális energiaátvitel:Akár 8 Joule (vagy magasabb) ütőenergiát is veszteség nélkül továbbít a munkadarabra.

  • Rendkívüli robusztusság: A vastagabb szárátmérő ellenáll a kanyarodási és torziós igénybevételnek még vastag betonfödémek áttörésénél is.

  • Alkalmazási terület: Nehéz bontási munkák, alapozások átfúrása, szerkezetépítés, nagy átmérőjű védőcsövek átvezetése, vastag betonalapok és betonfalak vésése.

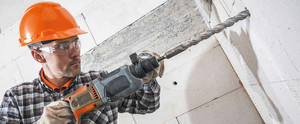

SDS Max fúrókalapács használata

Technológiai tipp SDS-Max használathoz: A nagy átmérőjű SDS-Max fúrókat alacsony, 200–450 ford/perc közötti fordulatszámmal üzemeltesd. Hagyd, hogy a gép saját tömege és az ütőenergia dolgozzon; ne nyomd túlzott kézi erővel a gépet, mert az csak a szárat melegíti és csökkenti az ütéshatékonyságot!



Összehasonlító összefoglaló: SDS-Max vs. SDS-Plus

SDS-max vs SDS-Plus összehasonlítás

Jellemző SDS-Max SDS-Plus
Szárátmérő 18 mm 10 mm
Gépkategória 5 – 8+ kg bontó- és fúrókalapácsok 2 – 4 kg fúrókalapácsok
Tipikus fúróátmérő Ø 12 mm – 50 mm Ø 4 mm – 30 mm
Ütőenergia tartomány KB. 5 – 15+ Joule KB. 1,5 – 3,5 Joule
Optimális fordulatszám 200 – 450 ford/perc 800 – 1500 ford/perc
Fő alkalmazás Szerkezetépítés, mélyfúrás, bontás Dübelezés, gyors fúrás, könnyű vésés


Így óvd meg a szerszámaidat: A karbantartás fontossága

Akár Plus, akár Max rendszert használsz, a fúrókalapács tokmányában keletkező por és dörzsölődés a szerszámszár és a gép befogójának korai kopásához vezet.

  1. Tisztítás: Minden használat után töröld tisztára a szerszámszárat, ne engedd, hogy a por beleragadjon a hornyokba.

  2. Kenés: Használj speciális szerszámszár-zsírt! Egy kevés zsír a hornyokba kenve jelentősen csökkenti a súrlódást, megelőzi a berágódást és meghosszabbítja a gép tokmányának élettartamát.

  3. Munkavédelem: Mindig használj megfelelő védőszemüveget, hallásvédőt és rezgéscsillapító kesztyűt!

Kérdésed van a betonfúrók geomtriájáról vagy a megfelelő gépválasztásról? Keresd kollégánkat, vagy nézd meg prémium Tivoly SDS-Plus és SDS-Max kínálatunkat a → Perfor webshopban!

Szerkesztő: Bánkuti József üzemmérnök
