Tivoly Multi-Metal menetfúrók: egy szerszám öt anyagcsoporthoz

Ha a géped elé ma acél, holnap inox, holnapután alumínium kerül, nem kényelmes minden anyaghoz külön menetfúró-készletet tartani a fiókban. A Tivoly pontosan erre a helyzetre fejlesztette ki az általános célú menetfúró-családját, amit nálunk a jobb magyar hangzás miatt Multi-Metal néven találsz. Egyetlen geometriával és felületkezeléssel dolgozik a legtöbb gyakori szerkezeti anyagon, így nem kell menetfúrót cserélned minden alkatrésznél.

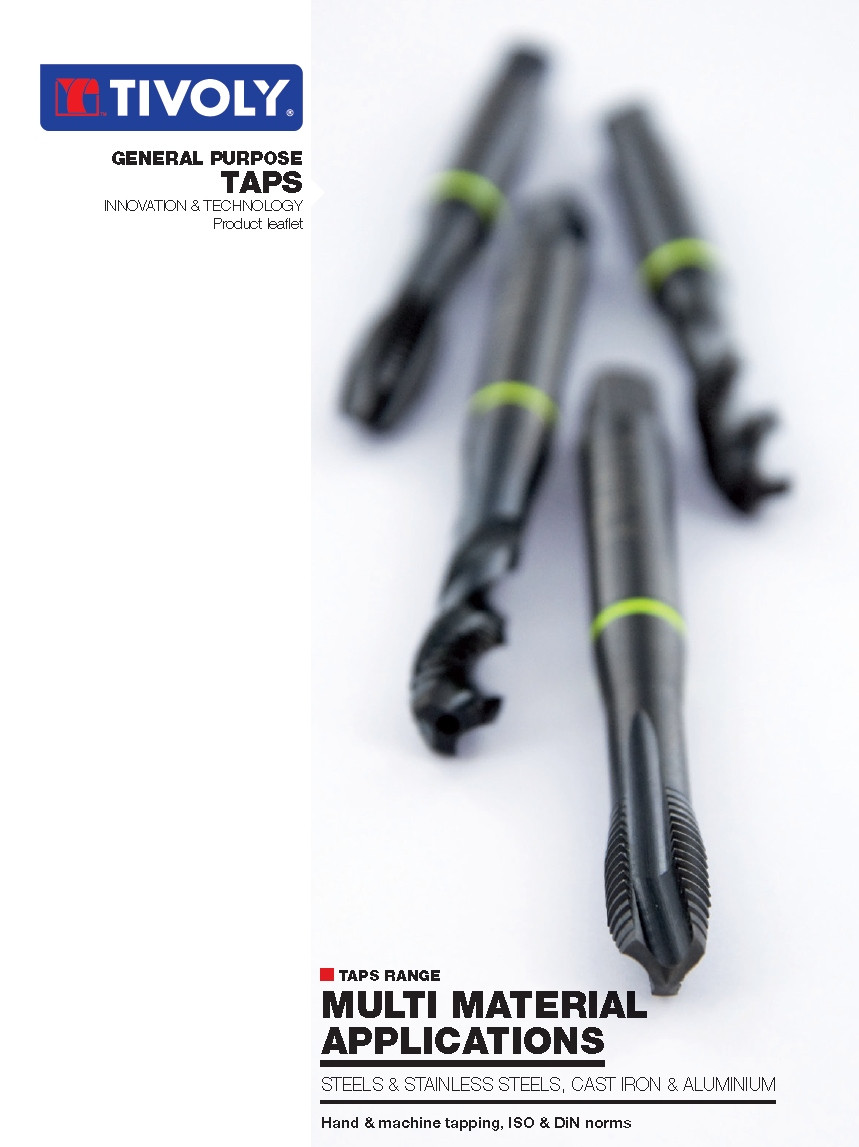

Tivoly Multi Material menetfúrók ismertetője


Milyen anyagokhoz használhatod?

  • általános (ötvözetlen, gyengén ötvözött) acélhoz
  • nemesíthető acélhoz
  • korrózióálló (inox) acélhoz
  • öntöttvashoz
  • alumínium profilokhoz
  • műanyagokhoz és kompozitokhoz

Tivoly Multi.Metal menetfúrók

A Multi-Metal menetfúrók négy jellemzője

Tivoly Multi-Metal menetfúró jellemzői

 A  Anyag
A menetfúró alapanyagát a Tivoly kifejezetten a keménység és szívósság megfelelő arányára válogatta. Ez a kombináció jó éltartamot ad, miközben alacsonyan tartja a törésveszélyt – attól függően, hogy melyik méretről van szó, HSS vagy kobaltos HSSE (M35) minőségben készül.

 B   Felület
A STEAM eljáráson alapuló felületkezelés négy dolgot old meg egyszerre:

  1. csökkenti a súrlódást és a szerszám kopását,
  2. optimalizálja a forgácskihordást,
  3. csökkenti a forgácselakadás esélyét,
  4. és javítja a kész menet minőségét.

 C   Geometria
Az élgeometriát (speciális vágószögek, progresszív bevágás, hátrakúpozás) kifejezetten úgy alakították ki, hogy általános célú használatnál minden felsorolt anyagnál egyenletes menetminőséget és teljesítményt biztosítson – nem kell külön geometriát keresned anyagtípusonként.

 D   Azonosító gyűrű
A zöldessárga gyűrű segít gyorsan megtalálni és beazonosítani a szerszámot a fiókban, akár nagy készletnél is.

Mit mutatnak a Tivoly tesztek?

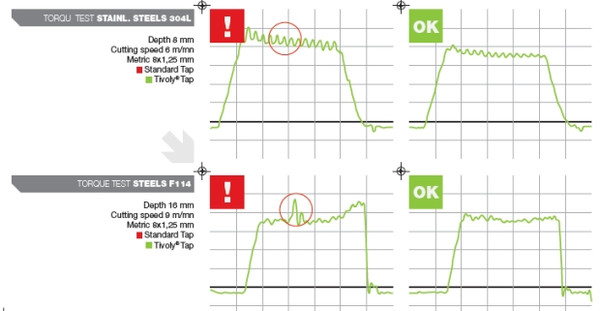

A Tivoly saját nyomaték- és élettartam-tesztjei szerint a Multi-Metal menetfúrók nyomatéka korrózióálló acélban (304L) és általános szerkezeti acélban (F114) is stabilabb marad hosszabb sorozat után, mint a tesztben szereplő versenytárs termékeké.

Tivoly Multi-metal menetfúró nyomatékának összehasonlítása

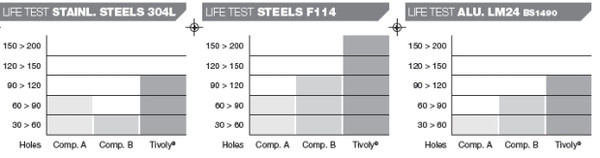

Az élettartam-tesztek 30-tól 200 elkészített furatig terjedő sorozatokban hasonlították össze a Tivoly szerszámot két versenytárs termékkel inox, acél és alumínium (LM24) anyagon – a Tivoly ezekben a hosszabb sorozatokban is tartotta a teljesítményét, míg a versenytársaknál korábban jelentkezett kopás vagy törés.

Tivoly Multi-Metal menetfúró élettartamának összehasonlítása


A MULTI-METAL menetfúrók alkalmazási területe és választéka:

Anyagkód Anyagcsoport Ajánlott vágási sebesség
A-B ötvözetlen és gyengén ötvözött általános acél 20 m/perc
C-D-E nemesíthető acél 8 m/perc
F-G-H korrózióálló (inox) acél 8 m/perc
I-J öntöttvas (szürkeöntvény és gömbgrafitos) 20 m/perc
K-L-M alumínium és alumínium-ötvözet 25 m/perc
PX műanyag és kompozit 30 m/perc

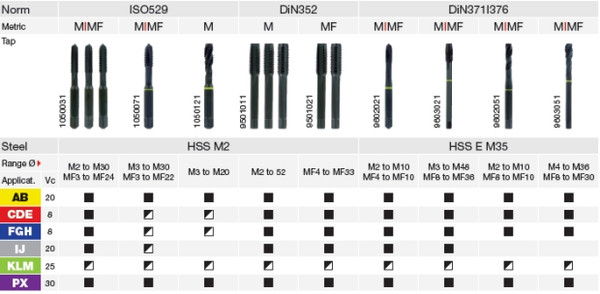

Tivoly Multi-Metal menetfúrók választéka és alkalmazása





Gyakran ismételt kérdések

Tényleg elég egyetlen menetfúró-fajta ennyiféle anyaghoz?
Igen, a Multi-Metal család kifejezetten erre a célra készült: az anyagminőség, a STEAM felület és a geometria kombinációja teszi lehetővé, hogy ugyanaz a szerszám acélon, inoxon, öntöttvasban, alumíniumban és műanyagban is jó eredményt adjon, cserélgetés nélkül.

Mikor éri meg mégis specializált menetfúrót választani helyette?
Ha egyetlen anyagon nagy sorozatban, a lehető leghosszabb élettartamra és a legjobb ciklusidőre van szükséged, egy kifejezetten arra az anyagra (pl. csak inoxra vagy csak alumíniumra) optimalizált Tivoly szériával (pl. INOX vagy ALU) jobb eredményt érhetsz el. A Multi-Metal ott erős, ahol vegyes anyagú, kisebb sorozatú munkát végzel.

Milyen szabvány szerint kapható?
ISO 529 és DIN 352, illetve DIN 371/376 szerinti kivitelben, metrikus (M) és finommenetes (MF) mérettartományban.

Gépi és kézi kivitelben is van?
Igen, a család gépi menetfúrókat (HSSE, GUN bekezdéssel) és 3 darabos HSS kézi menetfúró készleteket is tartalmaz.



Bővebben a Tivoly ismertetője a Multi-Material menetfúrókról

Gépi menetfúrók | perfor.hu

Kézi menetfúrók | perfor.hu



Szerkesztő: Bánkuti József üzemmérnök
