12 részes gépi menetfúró készlet átmenő és zsákfurathoz M3-M10
-

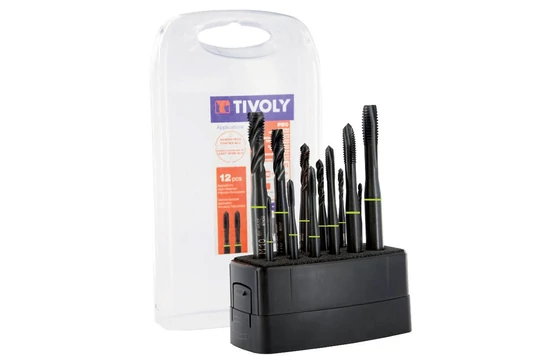

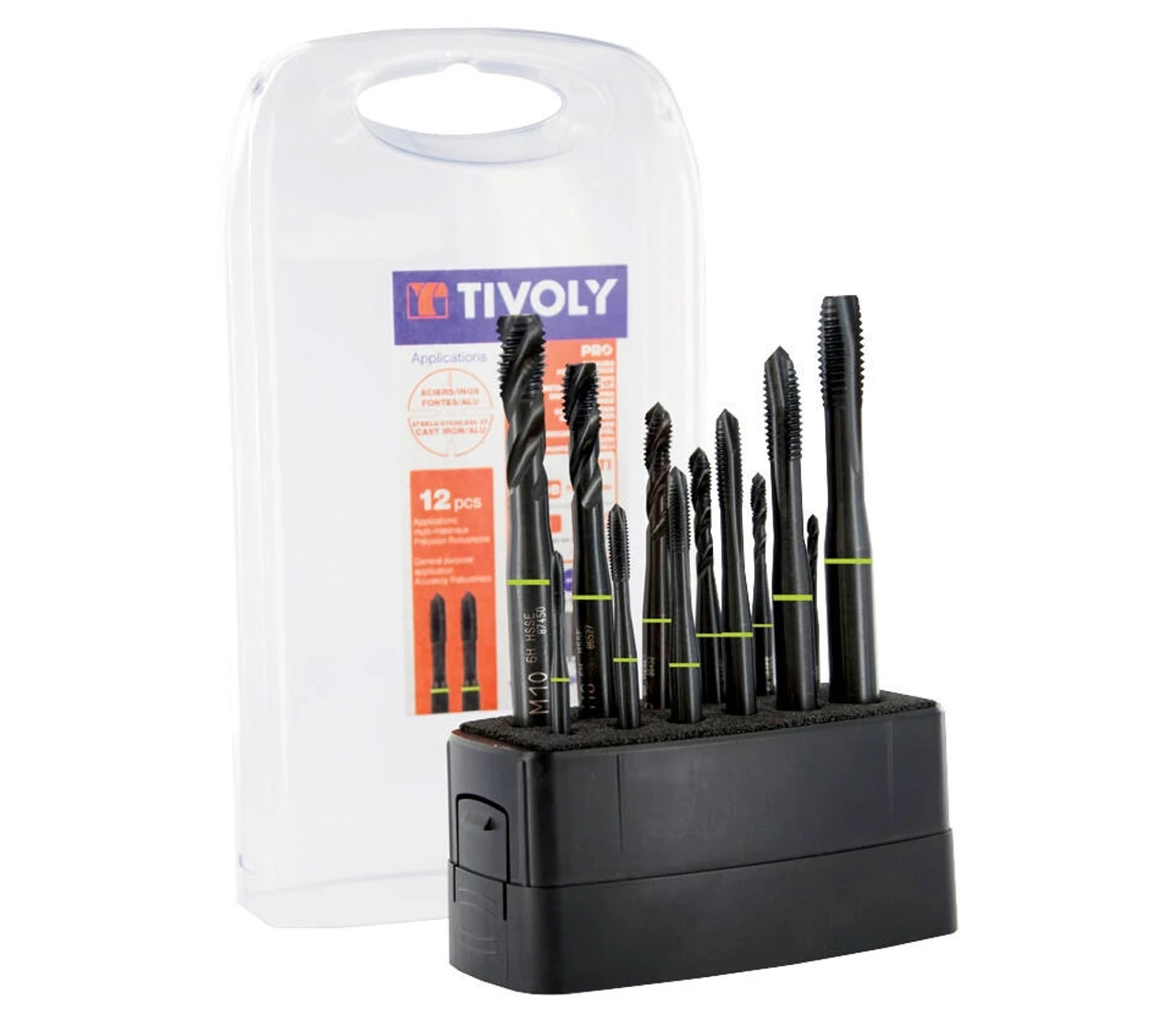

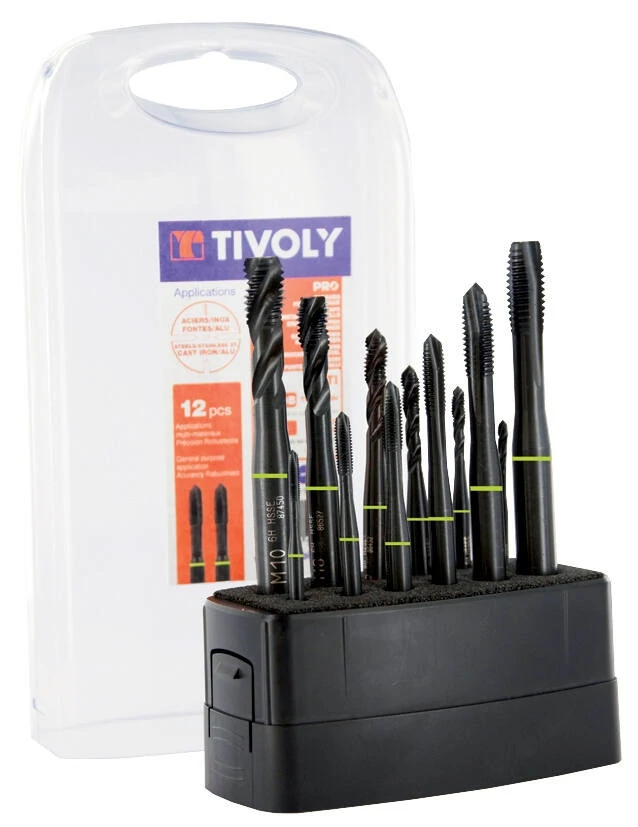

A Tivoly Technic 12 részes gépi menetfúró készlet egy prémium minőségű, 5% kobalttal ötvözött gyorsacélból (HSSE) készült ipari szerszámcsomag, amely gépi úton történő metrikus belső menetek készítésére szolgál M3 és M10 közötti méretekben. A készlet egyedülálló előnye, hogy két speciális geometriát biztosít: 6 darab egyenes hornyú, terelőéles (GUN) menetfúrót az átmenő furatokhoz, valamint 6 darab csavart hornyú (HELICAL) menetfúrót a zsákfuratok biztonságos megmunkálásához. A nagy hő- és kopásállóságú kobaltos szerszámok egy masszív, átlátható műanyag kazettában kaptak helyet
-
- Gyártó: TIVOLY
- Típuskód / cikkszám: 11900170028
-
Elérhetőség:
2 klt raktáron
-
12 részes gépi menetfúró készlet átmenő és zsákfurathoz M3-M10
Műszaki adatlap.
Gépi menetfúrás magas technológiai szinten
A Perfor.hu professzionális forgácsolószerszám-kínálatának ez a 12 részes összeállítása a francia Tivoly gyár professzionális válasza a modern megmunkálóközpontok, oszlopos fúrógépek és irányváltós menetfúró gépek igényeire. Ha a műhelyedben mindennapos feladat az acélok, szerkezeti elemek vagy öntvények gépi menetezése, ez a készlet kiküszöböli a leggyakoribb hibát: a nem megfelelő horonygeometria miatti szerszámtörést.
A GUN és HELICAL geometriák működése és technológiai fontossága
A gépi menetfúrás során a forgács folyamatosan és nagy sebességgel képződik, ezért a megfelelő irányú elvezetése kritikus fontosságú:
- Terelőéles menetfúrók (6 db): Egyenes horonnyal és a szerszám csúcsán egy speciális terelőéllel rendelkeznek. Ez a kialakítás a forgácsot nem felfelé húzza, hanem maga előtt, a fúrás irányában tolja ki. Emiatt kizárólag átmenő furatokhoz alkalmazható, ahol a forgács szabadon távozhat a munkadarab alján, minimálisra csökkentve a horony eltömődésének esélyét.
- Csavart hornyú menetfúrók (6 db): 35-40 fokos spirális (csavart) horonnyal készülnek. Úgy működnek, mint egy csigafúró: a keletkező forgácsot a spirálvonal mentén felfelé, a furatból kifelé (a gép tokmánya felé) kényszerítik. Ez a geometria elengedhetetlen a zsákfuratokhoz (vakfuratokhoz), mivel megakadályozza, hogy a forgács tömörödjön a furat alján, ami a szerszám azonnali beszorulásához és töréséhez vezetne.
Alapanyag és alkalmazási tartomány: 5% Kobalt (HSSE)
A szerszámok **HSSE** gyorsacélból készülnek, ami a 5% kobaltötvözésnek köszönhetően rendkívül magas vörösizzás-állóságot és melegkeménységet biztosít. Ez lehetővé teszi a magasabb vágósebességet (Cnc gépeken is) és a nehezebben megmunkálható, ötvözött acélok (akár 1000 N/mm² szakítószilárdságig), szerszámacélok és kemény öntvények stabil menetezését.
A készlet pontos tartalma és méretezése
A strapabíró műanyag kazetta az alábbi szabványos gépi menetfúrókat tartalmazza:
- 6 db GUN (átmenő furathoz): M3x0.5, M4x0.7, M5x0.8, M6x1.0, M8x1.25, M10x1.50 mm.
- 6 db HELICAL (zsákfurathoz): M3x0.5, M4x0.7, M5x0.8, M6x1.0, M8x1.25, M10x1.50 mm.
Miért a Perfor.hu-ról rendeld a gépi szerszámaidat?
A gépi menetfúrásnál a hibák (szerszámtörés a kész darabban) súlyos ezresekbe és kiesett munkaórákba kerülhetnek. A Perfor.hu-nál mi műszaki szemlélettel támogatunk téged. Nemcsak a szerszámot adjuk, hanem segítünk a helyes vágósebesség (Vc) meghatározásában is a megmunkálandó anyagnak megfelelően. Valós raktárkészletről szállítunk, garantálva az üzemmenet folyamatosságát.
---Gyakori Kérdések a termékkel kapcsolatban
Használható a GUN (terelőéles) menetfúró zsákfuratba?
Szigorúan tilos és technológiailag helytelen! A GUN menetfúró a forgácsot maga előtt tolja előre. Ha zsákfuratban használod, a forgács felhalmozódik a furat alján, a szerszám ráfut a saját forgácsára, megszorul, és a gép nyomatéka azonnal eltöri a menetfúrót. Zsákfuratokhoz kizárólag a készletben lévő csavart hornyú HELICAL szerszámokat használd!
Milyen fordulatszámon érdemes használni ezeket a HSSE5 gépi menetfúrókat?
A helyes fordulatszám (RPM) függ a megmunkált anyag minőségétől (pl. szerkezeti acél, ötvözött acél vagy alumínium) és a menet átmérőjétől. Általános acéloknál a vágósebesség (Vc) jellemzően 10-15 m/perc között mozoghat. A pontos gépbeállítási értékekért és a technológiai táblázatokért bátran fordulj a Perfor.hu mérnöki ügyfélszolgálatához.
Miben különbözik az ISO 529 szabvány a DIN szabványtól?
Az ISO 529 egy nemzetközi szerszámszabvány, amely a menetfúró teljes hosszát, szárátmérőjét és a befogó négyszög méretét határozza meg. Kialakításában a szárrész hossza és átmérője némileg eltérhet a DIN 371/376 szabványoktól, de a menetprofil pontossága és a tűrésmező (6H) teljesen megegyezik, így bármilyen szabványos gépi menetfúró tokos vagy patronos rendszerbe rögzíthető.
Milyen kenést igényel a gépi menetfúrás ezzel a készlettel?
A gépi menetfúrás során a folyamatos és intenzív kenés elengedhetetlen. CNC vagy oszlopos gépeken javasolt a jó minőségű emulzió (hűtőfolyadék) bőséges alkalmazása, míg egyedi megmunkálásnál vagy nehezebb anyagoknál a nagyteljesítményű menetfúró olaj vagy üregelő spray használata biztosítja a tiszta menetfelületet és védi meg a szerszám éleit a túlmelegedéstől.
