Gyorsabb munkavégzés, nincs megcsúszás:
Amit a hatszögletű (HEX) szerszámszárakról tudni kell
Gyakran szembesülsz azzal, hogy a sima hengeres szárú fúró megpörög a fúrótokmányban, vagy túl sok időt vesz igénybe a szerszámcsere egy pörgős szerelés közben? A hatszögletű (HEX) szerszámszár nem új keletű találmány, de az akkus csavarozók terjedésével az ipari és szerelőipari megmunkálás egyik legpraktikusabb alapkövévé vált.
Ebben a cikkben körbejárjuk a HEX szárak műszaki hátterét, a DIN 3126 szabványt, és megnézzük, hol érdemes – és hol nem – ezt a megoldást választani.

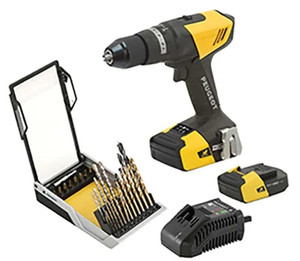

A fúró-csavarozó gép
Az akkus fúró-csavarozó gép egy eszközben egyesíti a fúrást és a csavarozást, ezért valószínűleg a barkácsolók leggyakrabban használt szerszáma. Ennek ellenére a mindennapi életben még mindig "akkus csavarhúzó" elnevezéssel használják. A tisztán akkus csavarhúzóval ellentétben azonban az akkus fúrógép rendelkezik fúrótokmánnyal és két sebességgel a fúrás és a csavarozás megkülönböztetésére. A bitek csatlakozásával megegyező hatszög szárú (HEXA) szerszámok a fúrótokmányba közvetlenül befoghatók, ráadásul nem kell attól tartani, hogy a munka közben fellépő nyomaték hatására elfordulnak, mert ezt a hatszög megakadályozza. Előnye még, hogy nem kell cserélgetni a gépet, ha felváltva végez csavarozási és fúrási, vagy más megmunkálási műveletet.
Egy akkus csavarozó gép viszont kisebb bit-tartóval van felszerelve, mert ezek a gépek könnyebb csavarozási és fúrási munkákhoz alkalmasak. Ezekbe a gépekbe csak hatszög szárú (HEXA) szerszámokat lehet befogni.

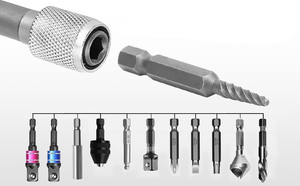

Miért egyszerűbb és gyorsabb a szerszámcsere HEX szárral?
A hagyományos, 3 pofás fúrótokmányoknál minden egyes szerszámcserénél kézzel vagy tokmánykulccsal kell meghúzni és lazítani a pofákat. Ezzel szemben a hatszög szárnál a gépi nyomatékátvitel nem a súrlódáson, hanem a gépi alakon (formazáráson) alapul.
-
Irányított erőátvitel: A 6 lapos kialakítás miatt a szerszám nem tud elforogni a befogóban, még megnövekedett nyomatékigény esetén sem.
-
Univerzális használat: A hagyományos hárompofás fúrótokmányba ugyanúgy befogható, mint a többi hengeres szárú szerszám, sőt nagyobb biztonságot jelent az elforgás ellen.
-
Villámgyors váltás: Egy mágneses vagy golyós gyorsbefogóval (bitfejjel) a szerszámcsere egyetlen mozdulat: hátrahúzod a hüvelyt, betolod a fúrót vagy bitet, és már dolgozhatsz is tovább.
Műszaki háttér: A DIN 3126 szabvány (C6.3 vs. E6.3)
A csavarozóbitek és fúrók hatszögletű csatlakozóvégét a DIN 3126 (és ISO 1173) szabvány határozza meg. A leggyakoribb méret az 1/4" (6,35 mm), de a reteszelés és a hossz szempontjából két fő típust kell megkülönböztetni:
- C6.3 forma (25 mm-es standard bitek): A hatszög lapjain apró bemetszések találhatók. Ezt a típust elsősorban mágneses bit tartókba tervezték, ahol a Mágnes tartja bent a bitet, a bemetszés pedig a rögzítőgyűrűhöz illeszkedik.
-
E6.3 forma (Power bitek, HEX szárú fúrók és süllyesztők): A szár hosszabb, és egy mély, körkörös reteszelőhorony található rajta. Ezt a formát a gépi gyorsbefogók golyós reteszelési rendszeréhez méretezték. A golyó beül a horonyba, így a szerszám húzóerő hatására sem esik ki – ez különösen fontos fúrásnál, a furatból történő visszahúzáskor.
| C6.3 típus: | E6.3 típus: |
| Rövid szár, oldalsó bemetszéssel | Hosszabb szár, horonnyal |
| Mágneses bitszárakba | Gyorsbefogókba, gépi aljzatokba |

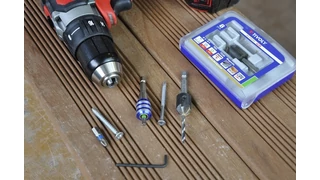

Hol alkalmazható a HEX szár, és mi a kínálatunk?
A perfor.hu kínálatában a klasszikus biteken kívül számos szakipari szerszám érhető el 1/4" HEX szárral:
-
Fafúrók és fémfúrók: Ideálisak lemezmegmunkáláshoz, szerelési munkákhoz és előfúrásokhoz.
-
Beton- és üvegfúrók: Kifejezetten épületgépészeknek, villanyszerelőknek és burkolóknak, ahol a tiplizéshez gyors furatkészítés kell.
-
Kúpsüllyesztők: A sorjátlanítás és a csavarfej-fészek kialakítása fúrás után azonnal elvégezhető a bitcserével.
-
Száras drótkorongok: Felülettisztításra, rozsdátlanításra sarokcsiszoló nélkül, akkus fúróval.
Kinek ajánlott és kinek NEM?
Kinek ajánlott?
-
Szerelőknek, építőipari szakembereknek és karbantartóknak: Akik naponta párszáz csavart hajtanak be, és folyamatosan váltanak a fúró, a süllyesztő és a csavarozóbit között.
-
Igényes barkácsolóknak: Akiknek fontos a kényelem és az, hogy ne sérüljön a fúrótokmány a megcsúszó szerszámok miatt.
Kinek NEM ajánlott?
-
Precíziós CNC fémforgácsolóknak és mélyfurat-készítőknek: A HEX gyorsbefogók gyári játékukból adódóan minimális ütést (futási pontatlanságot) mutatnak a precíziós patronos befogókhoz (pl. ER patron) képest. Nagy átmérőjű, mély vagy H7-es pontosságú furatokhoz továbbra is a klasszikus hengeres vagy Kónusz (MK) szár a megfelelő választás.
Hasznos kiegészítők a hatékonysághoz:
-
Mágneses gyorsbefogó: Biztosítja az E6.3 szárak tengelyirányú rögzítését és a C6.3 bitek stabil megtartását. Csökkenti az ütést és megelőzi a szerszám kiesését.
-
SDS-Plus -> HEX adapter: Lehetővé teszi, hogy fúrókalapácsodat (ütvefúrás nélkül!) azonnal bevesd hatszög száras fúrókkal, kúpsüllyesztőkkel vagy keverőszárakkal, ha nincs kéznél kisebb fúrógép.
✔️ Tipp: Válassz prémium minőségű Tivoly HEX fúrókat és adaptereket a Perfor webshopjában, hogy a gyorsaság ne menjen a szerszám éltartamának rovására! Nézz szét a kapcsolódó termékek között!
Szerkesztő: Bánkuti József üzemmérnök
