Mini-szerszámorsó -Toodle

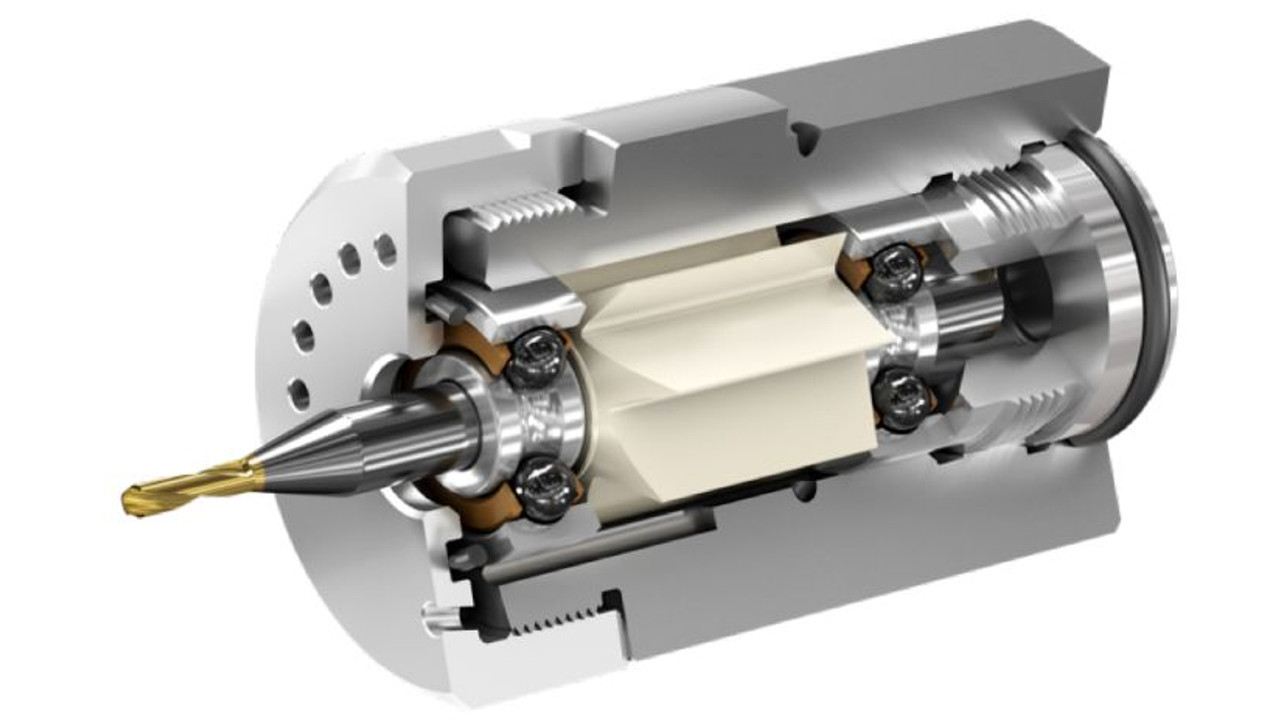

A Toodle egy CNC szerszámtartóba illeszthető turbinahajtású orsó kisméretű szerszámok nagysebességű forgatásához. A Toodle mini-szerszámorsó segítségével a meglevő 8000-12000 rpm orsófordulatú megmunkáló központokon 40000-75000 rpm fordulatszámot lehet elérni.

Toodle katalogusKatalóguslap

 ►      Termékinfó
Méret: Elérhetőség: Egységár: Cikkszám: Kosárba
Mini-szerszámorsó Toodle-C D25 L40 Emulzió
2-4 nap (általában)
210.604 Ft + ÁFA ( 267.467 Ft )
M-TTBC1304
Mini-szerszámorsó Toodle-C D25 L40 Levegő
2-4 nap (általában)
210.604 Ft + ÁFA ( 267.467 Ft )
M-TTGC1312
Mini-szerszámorsó Toodle-E D16 L93 Emulzió
2-4 nap (általában)
302.216 Ft + ÁFA ( 383.814 Ft )
M-TTBE1304
Mini-szerszámorsó Toodle-E D16 L93 Levegő
2-4 nap (általában)
302.216 Ft + ÁFA ( 383.814 Ft )
M-TTGE1312
Mini-szerszámorsó Toodle-P D16 90° Emulzió
2-4 nap (általában)
302.216 Ft + ÁFA ( 383.814 Ft )
M-TTBP1304
Mini-szerszámorsó Toodle-P D16 90° Levegő
2-4 nap (általában)
302.216 Ft + ÁFA ( 383.814 Ft )
M-TTGP1312
Mini-turbina Toodle D3 mm
2-4 nap (általában)
11.914 Ft + ÁFA ( 15.131 Ft )
M-TRK13M03
Mini-turbina Toodle D4 mm
2-4 nap (általában)
11.914 Ft + ÁFA ( 15.131 Ft )
M-TRK13M04
Mini-turbina Toodle D6 mm
2-4 nap (általában)
11.914 Ft + ÁFA ( 15.131 Ft )
M-TRK13M06

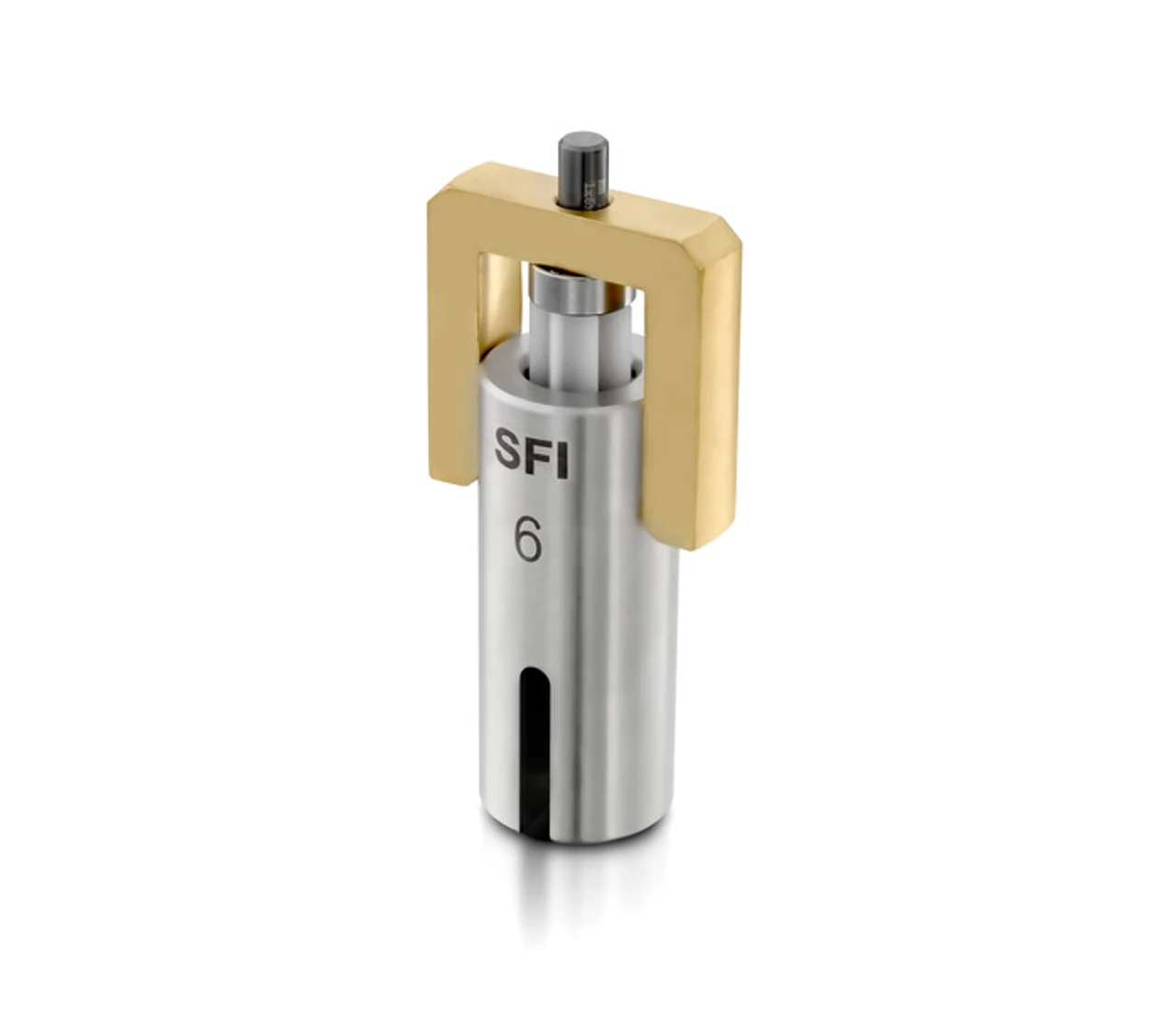

Szerelőkészülék Toodle D3 mm
2-4 nap (általában)
42.402 Ft + ÁFA ( 53.851 Ft )
M-TAK13M03
Szerelőkészülék Toodle D4 mm
2-4 nap (általában)
42.402 Ft + ÁFA ( 53.851 Ft )
M-TAK13M04
Szerelőkészülék Toodle D6 mm
2-4 nap (általában)
42.402 Ft + ÁFA ( 53.851 Ft )
M-TAK13M06

Termékinfó:

Mini-szerszámorsó -Toodle

.

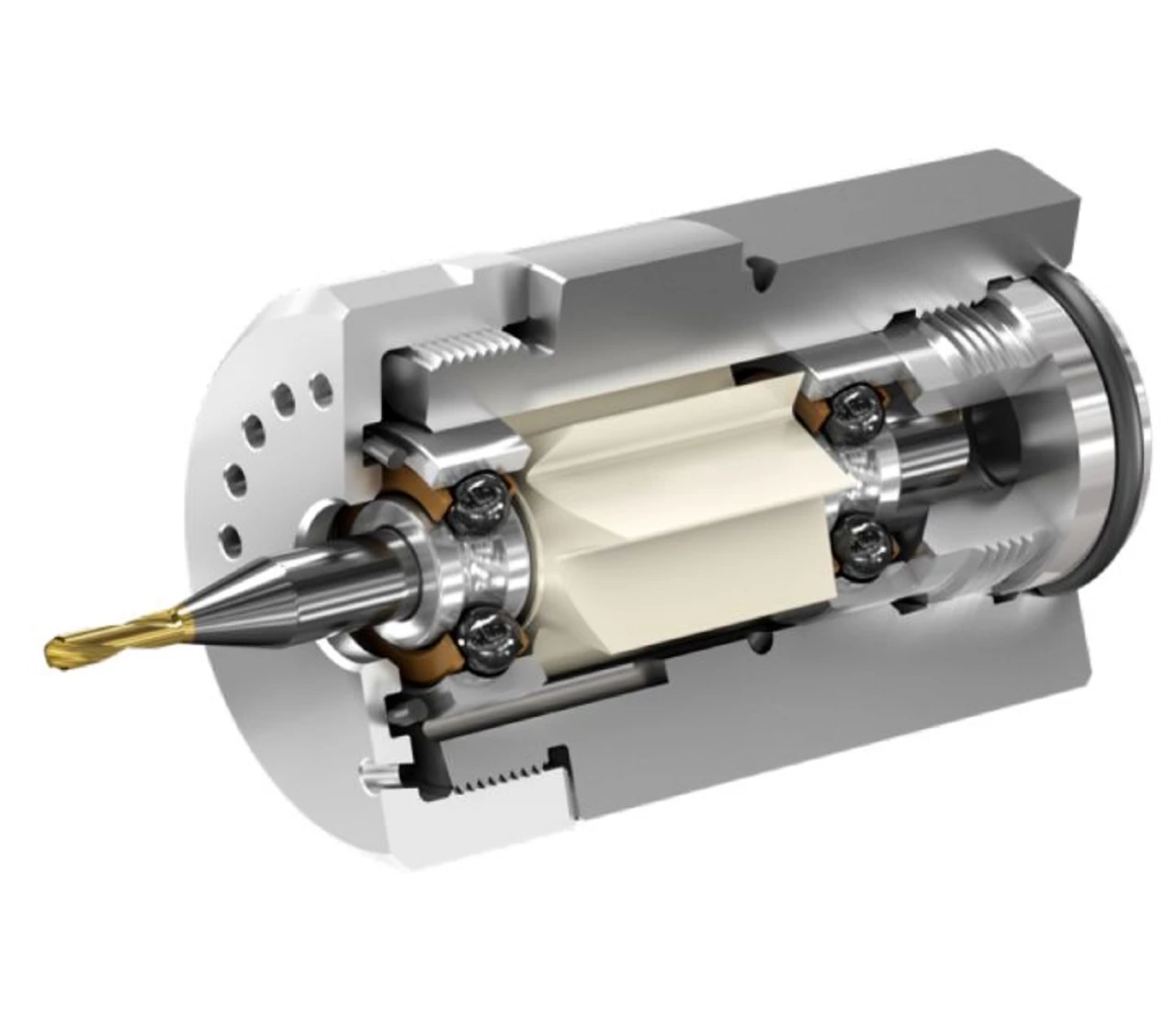

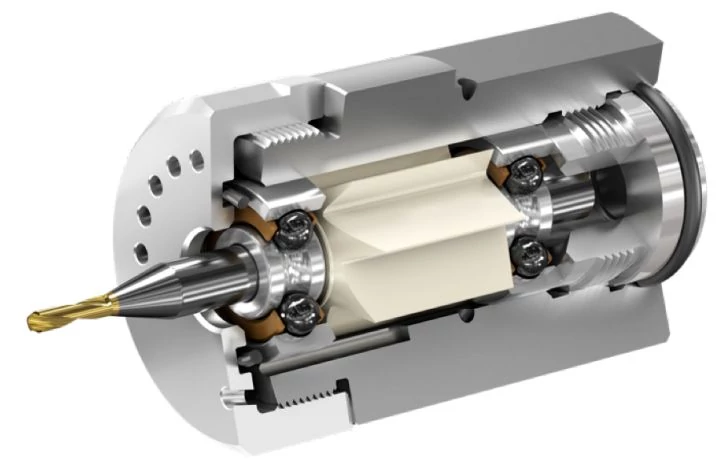

A Toodle egy CNC szerszámtartóba illeszthető turbinahajtású orsó kisméretű 3-4-6 mm szár-átmérőjű szerszámok nagysebességű forgatásához.

Toodle = Tool spindle = szerszámorsó

A Toodle mini-szerszámorsó segítségével a meglevő 8000-12000 rpm orsófordulatú megmunkáló központokon 40000-75000 rpm fordulatszámot lehet elérni a mikrószerszámok (marók, fúrók, dörzsárak) optimális kihasználása érdekében. (Videó)

Meghajtás szempontjából kétféle rendszer van:

  • Hűtőfolyadék,
    10~60 bar nyomás. Elérhető fordulatszám 75000 rpm ⇒ diagramok
  • Levegő,
    4~5 bar nyomás. Elérhető fordulatszám: 50000 rpm ⇒ diagramok

Mindkét rendszerben három szerszámorsó típust (C, E, P alak) kínálunk.
A fordulatszám és a teljesítmény a folyadék ill. a levegő nyomásával szabályozható.

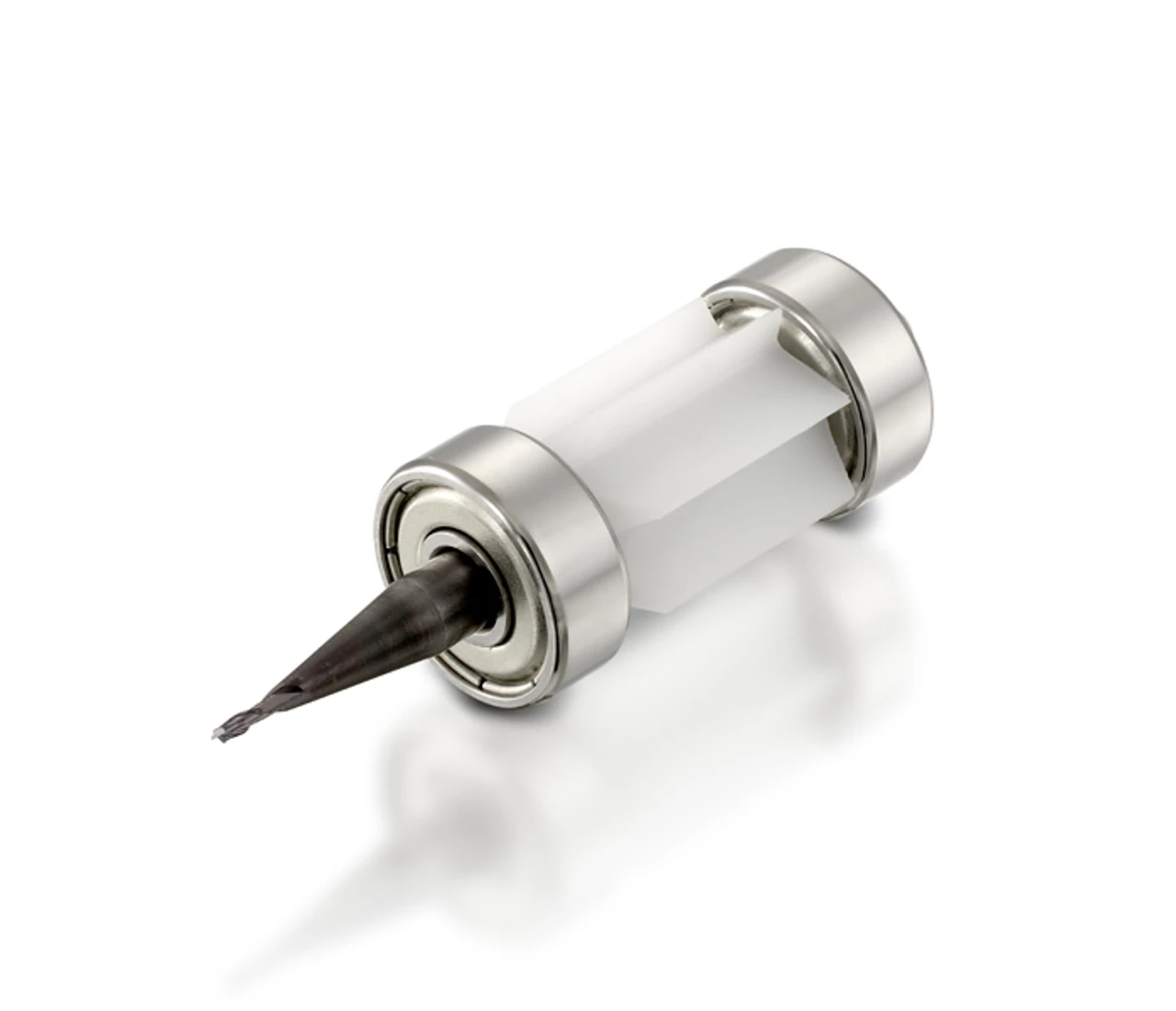

Minden szerszámcseréhez egy két csapágyból és egy turbinából álló cserekészletet kell használni, amely így a legjobb dinamikus futást biztosítja és a gépkezelő által könnyen szerelhető. Karbantartást nem igényel.

_

Szerszámorsó típusok és méretek

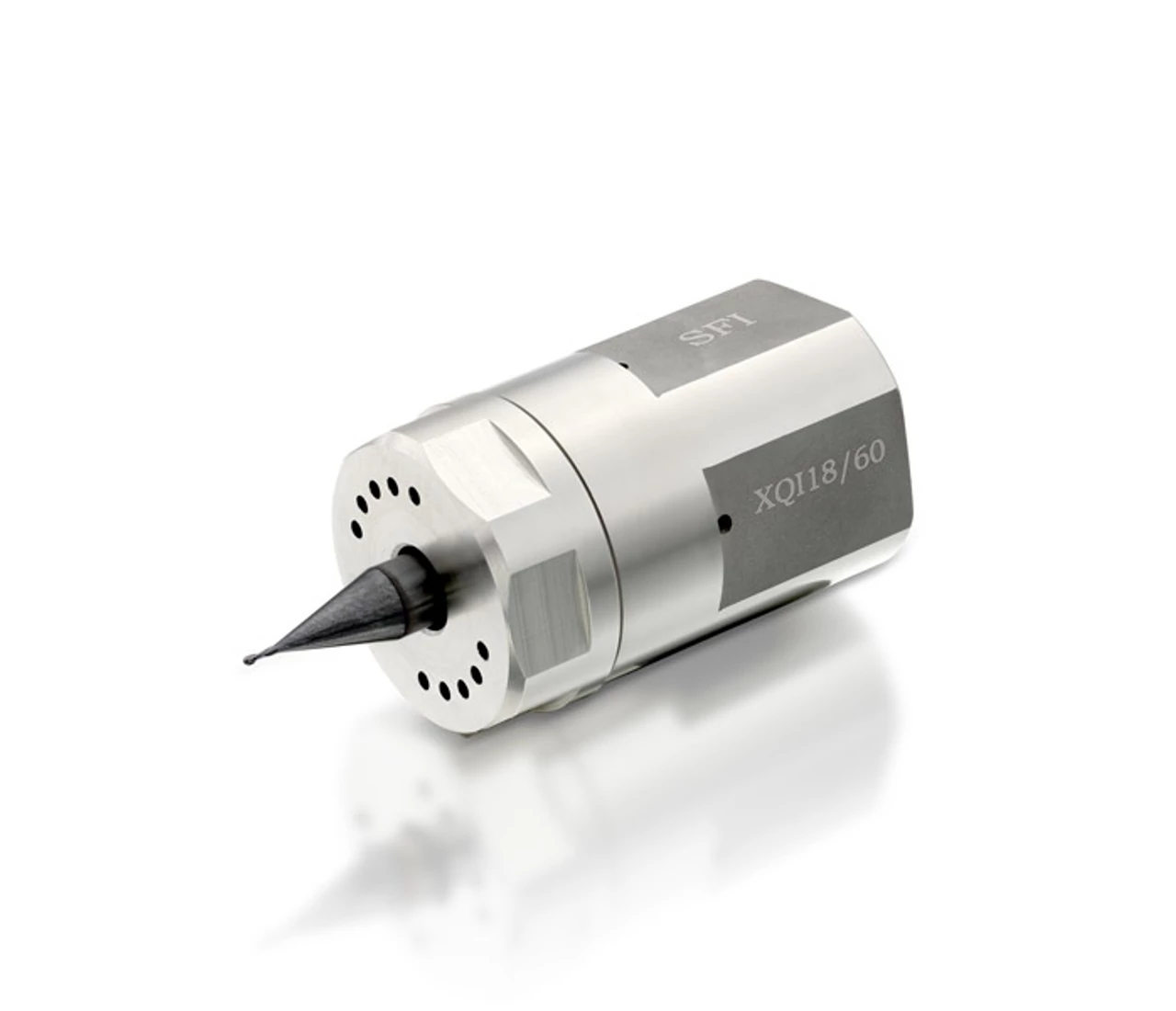

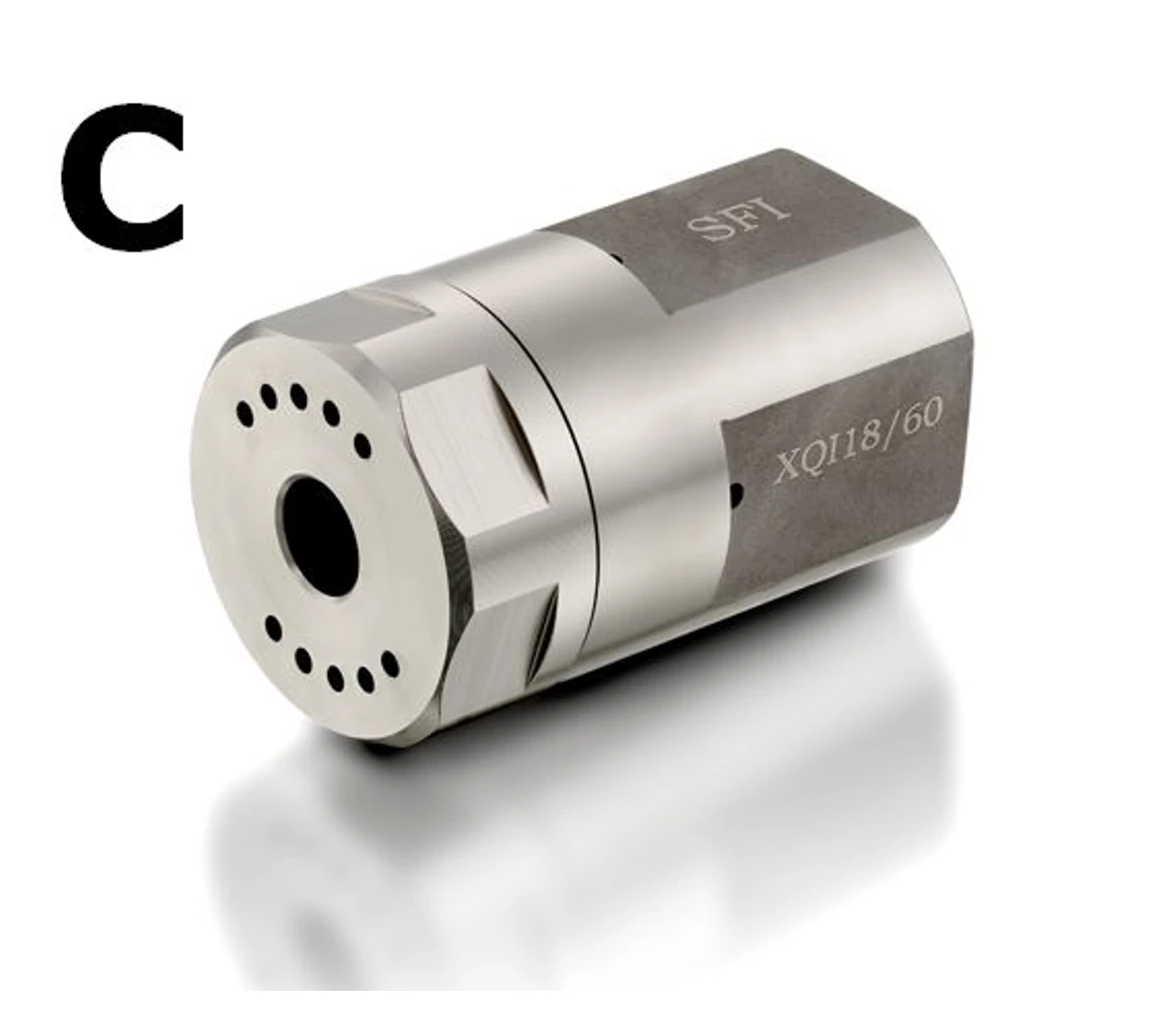

Toodle-C
Toodle mini szerszámorsó Toodle mini szerszámorsó

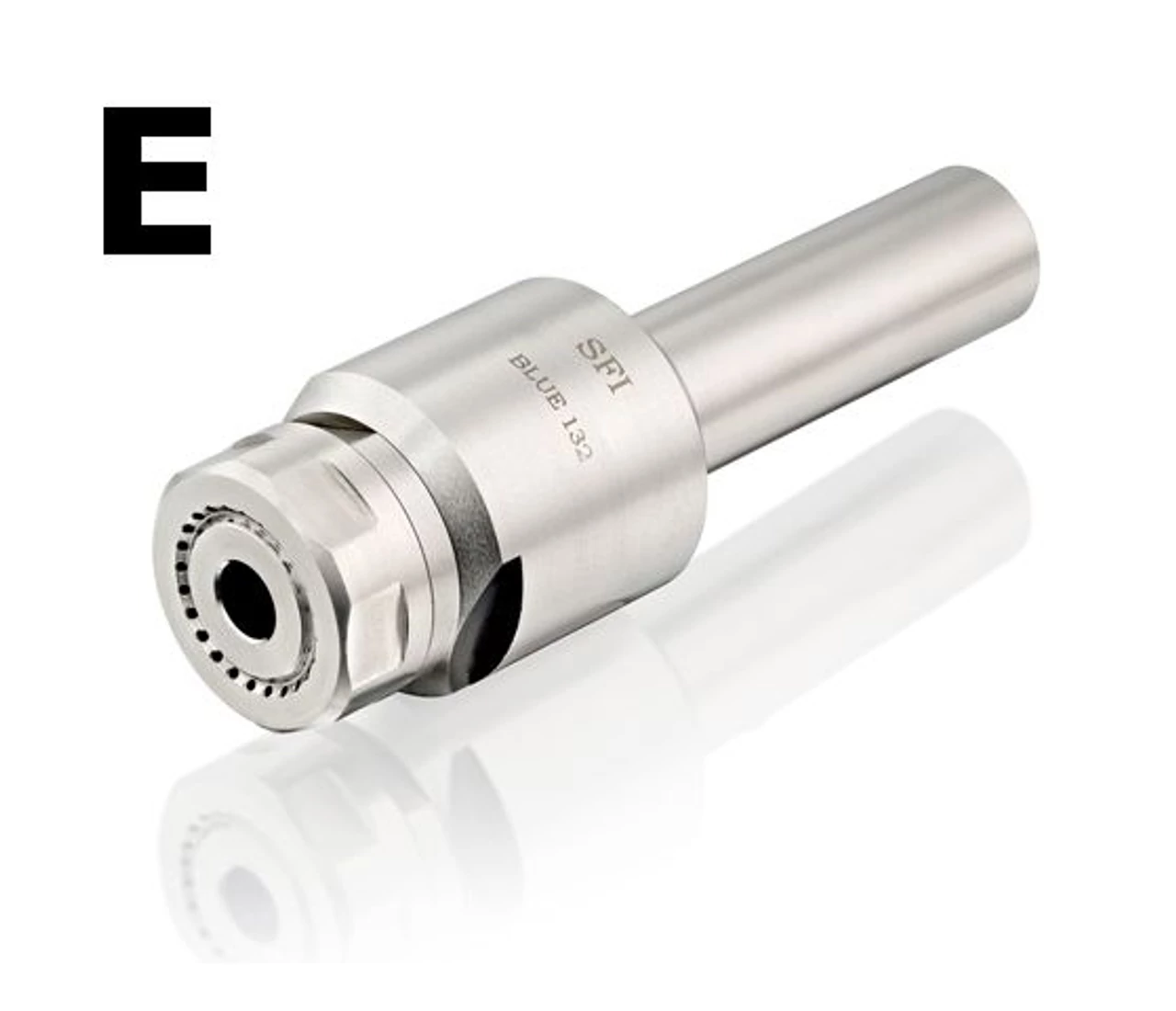

Toodle-E
Toodle mini szerszámorsó Toodle mini szerszámorsó

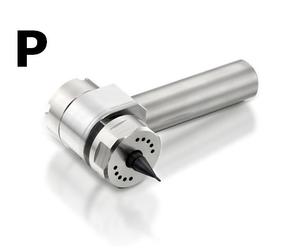

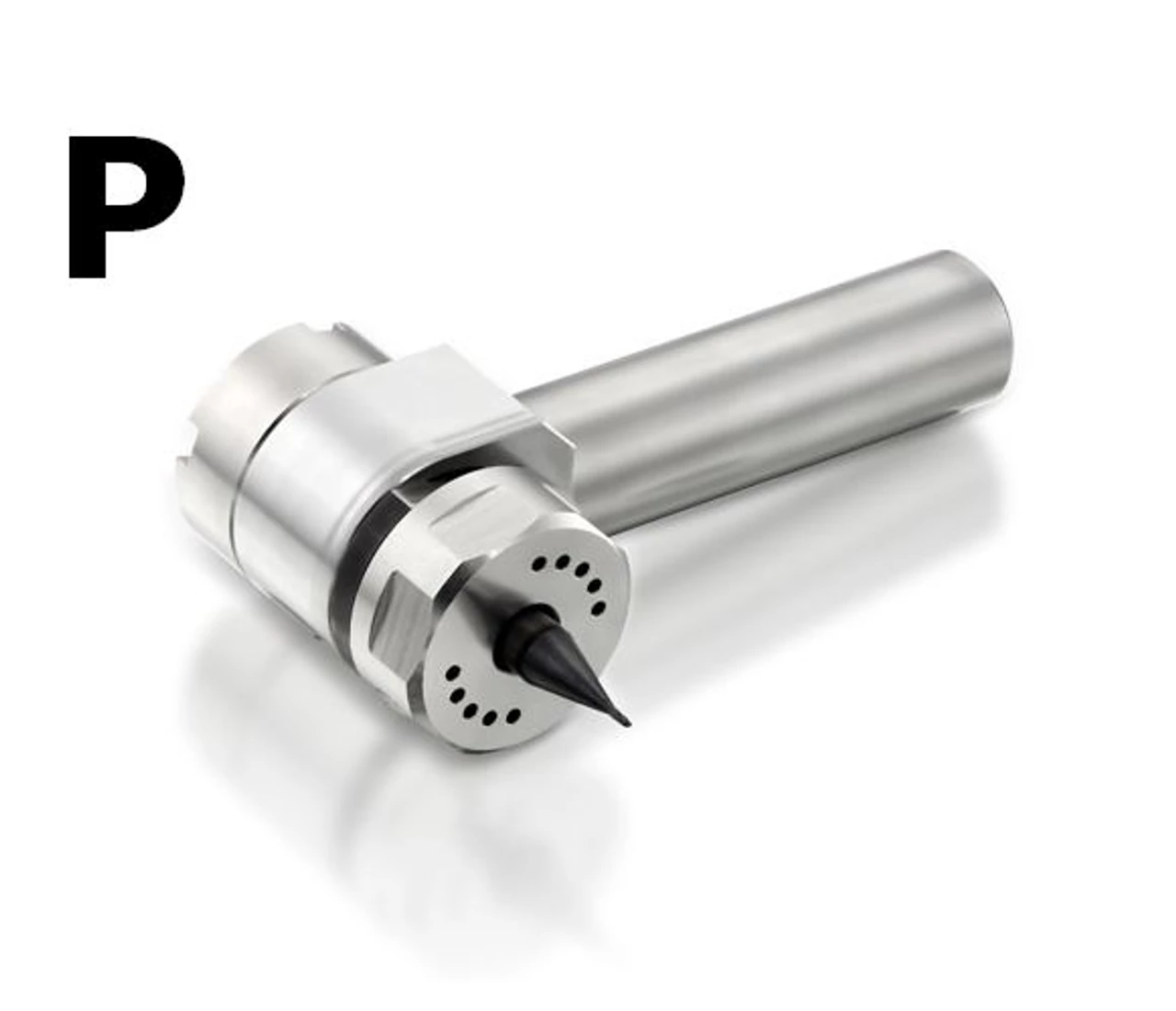

Toodle-P
Toodle mini szerszámorsó Toodle mini szerszámorsó

Szerszámcsere

Minden szerszámcseréhez egy két csapágyból és egy turbinából álló cserekészletet kell használni, amely így a legjobb dinamikus futást biztosítja és a gépkezelő által könnyen szerelhető. A turbinát és a szerelőkézüléket a szerszámátmérő szerint kell kiválasztani (3-4-6 mm). Minden szerszámorsó típushoz ugyanaz a turbina és szerelőkészülék való.  A használt csapágyat és turbinát nem lehet újra felhasználni.


A szerszámcsere lépései

1. lépés

Toodle szerszámcsere

Helyezzük az első csapágyat a szerelőkészülékbe bármelyik oldalával.
A szerszám szárának megfelelő furatú (3-4-6 mm) készüléket használjuk.

2. lépés

Toodle szerszámcsere

Helyezzük a turbinát a szerelőkészülékbe.
Figyeljünk az irányra: a nagy kúp menjen előre.

3. lépés

Toodle szerszámcsere

Helyezzük be a második csapágyat a készülékbe.
Az irány tetszőleges.

4. lépés

Toodle szerszámcsere

Illesszük be a szerszámot a híd furatába.
A szerszám szárának megfelelő furatú (3-4-6 mm) hidat használjuk.

5. lépés

Toodle szerszámcsere

Helyezzük a hidat a szerszámmal együtt a készülékre úgy, hogy a szerszám helye a csapács furatába kerüljön.

6. lépés

Toodle szerszámcsere

Egy prés, vagy satu segítségével nomjuk a szerszámot a készülékbe a csapágyakon és a turbinán keresztül.

Toodle szerszámcsere

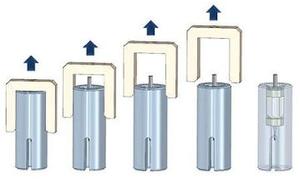

7. lépés

Toodle szerszámcsere

Húzzuk fel a hidat és távolítsuk el a szerelőkészülékről.

8. lépés

Toodle szerszámcsere

Nyomjuk tovább a szerszámot befelé a készülékbe úgy, hogy maximum 5mm legyen a felső csapágy és a szerszám vége között.
Használjunk prést, vagy satut.

9. lépés

Toodle szerszámcsere

Óvatosan húzzuk ki a szerszám szerelvényt a készülékből.

10. lépés

Toodle szerszámcsere

Illesszük a szerszám szerelvényt a Toodle orsó házába.

11. lépés

Toodle szerszámcsere

Ellenőrizzük, hogy az O-gyűrű benne van-e az orsó fedőanyájában.

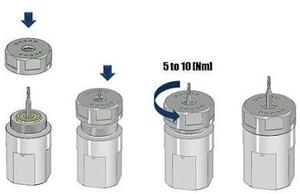

12. lépés

Toodle szerszámcsere

Csavarjuk a fedőanyát a Toodle orsóházra.
Szorítsuk meg egy 24mm villáskulccsal.

13. lépés

Toodle szerszámcsere

Helyezzük a Toodle szerszámorsót a szerszámtartóba.
A fedőanya pereme felfekszik és meghatározza az axiális pozíciót.
25mm szerszámszárhoz való tartót használjunk a C típusnál,
16mm-est az E és P típusnál.

14. lépés

Toodle szerszámcsere

Rögzítsük a helyére került Toodle szerszámorsót.
Nyomaték a szerszámtartó gyártójának útmutatása szerint.

Kész a Toodle szerszámorsó beszerelése.

.


Fordulatszám és teljesítmény diagramok folyadék hajtású orsóhoz

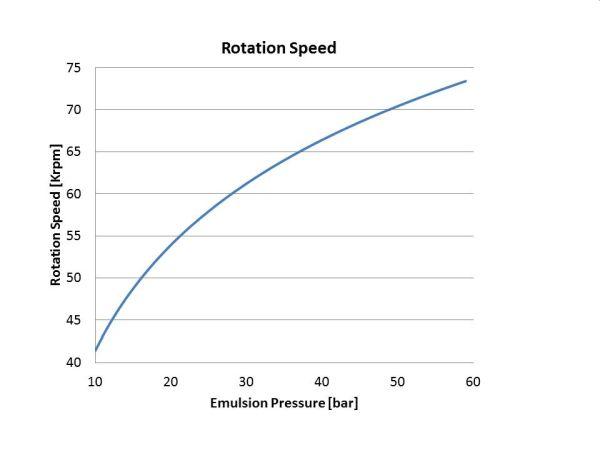

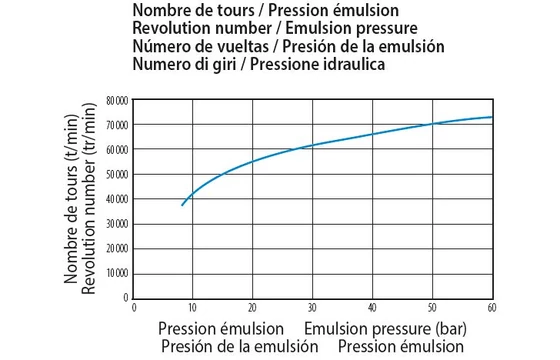

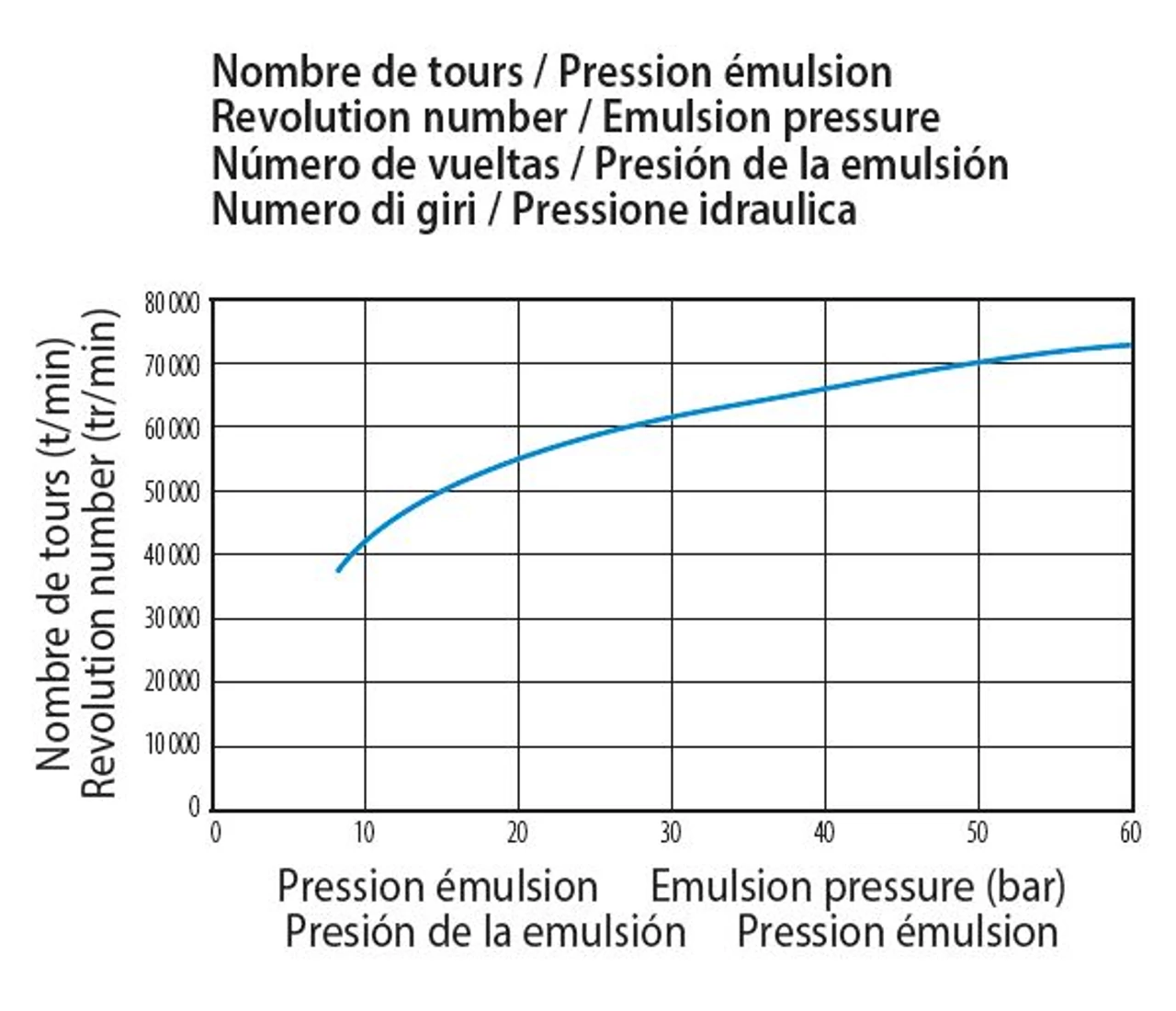

Fordulatszám a folyadéknyomás (10~60 bar) függvényében

Toodle mini szerszámorsó diagram

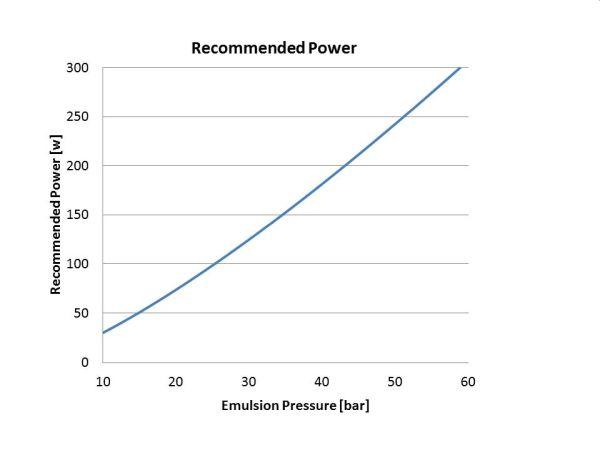

Ajánlott teljesítmény

Toodle mini szerszámorsó diagram

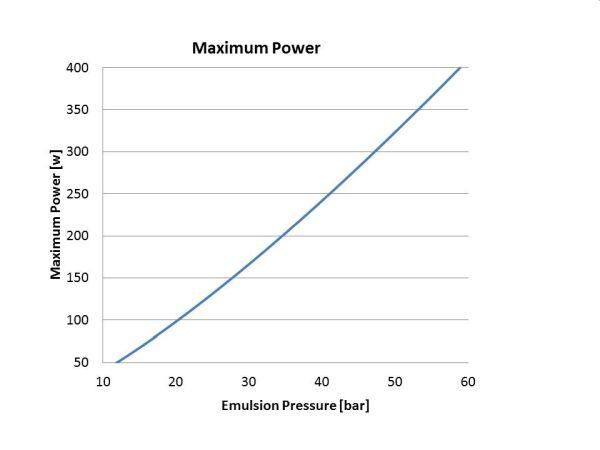

Maximális teljesítmény

Toodle mini szerszámorsó diagram

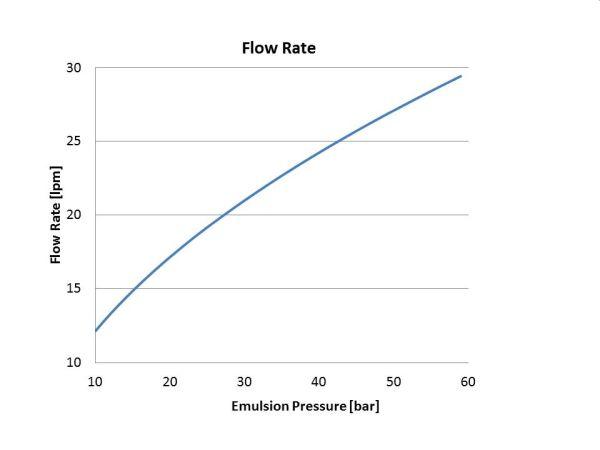

Áramlási sebesség

Toodle mini szerszámorsó diagram

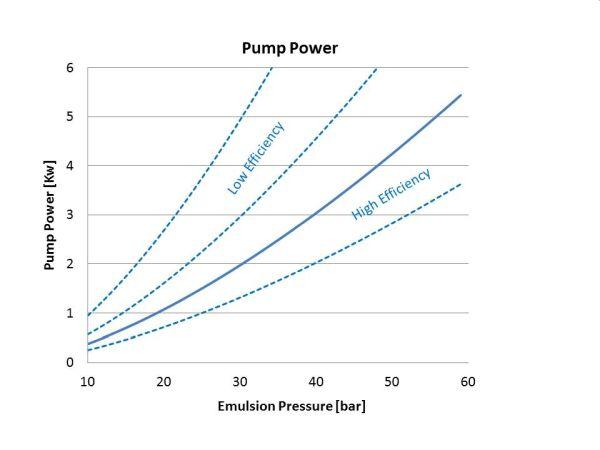

Szivattyúteljesítmény

Toodle mini szerszámorsó diagram

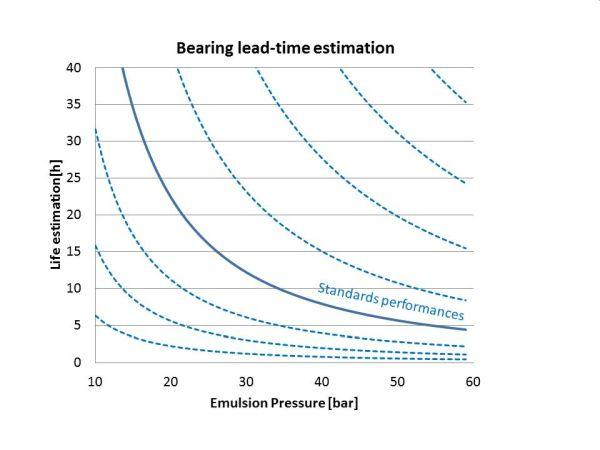

Várható csapágy-élettartam

Toodle mini szerszámorsó diagram





Fordulatszám és teljesítmény diagramok levegő hajtású orsóhoz

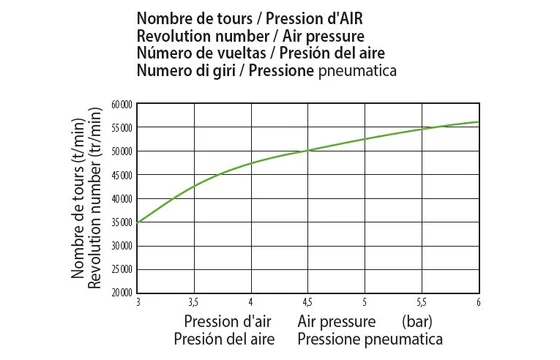

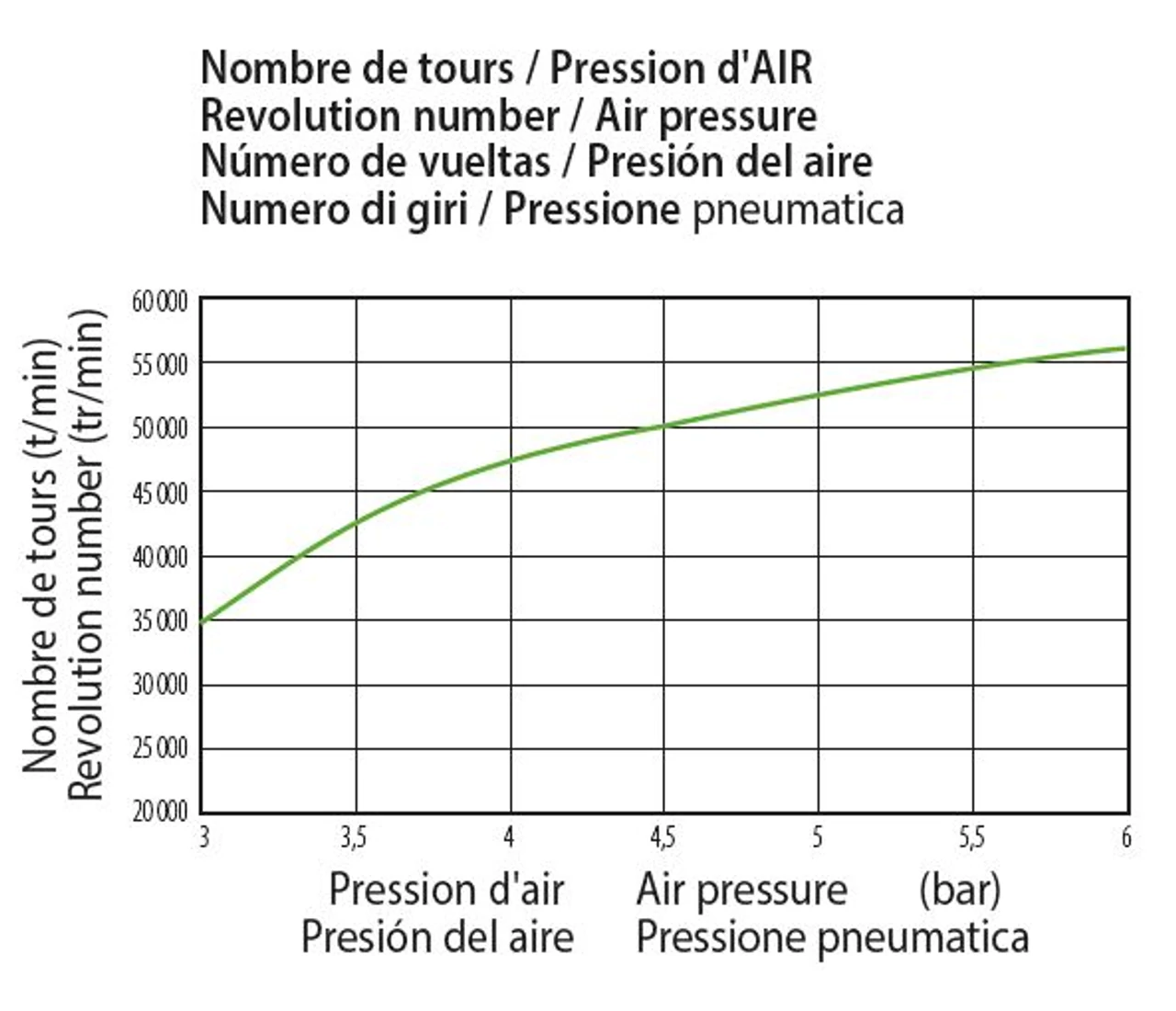

A levegőnyomás (3~5 bar) függvényében

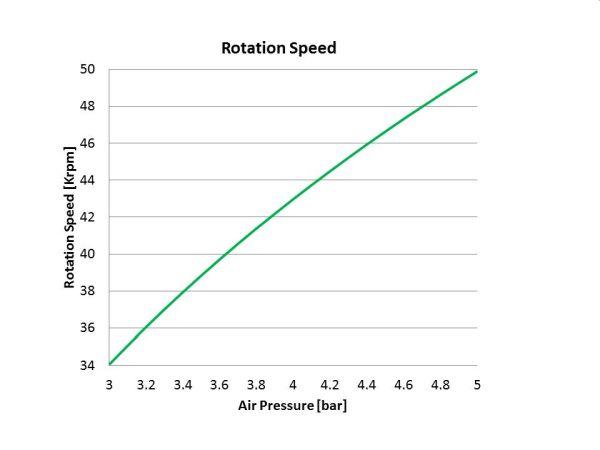

Fordulatszám

  Toodle mini szerszámorsó diagram

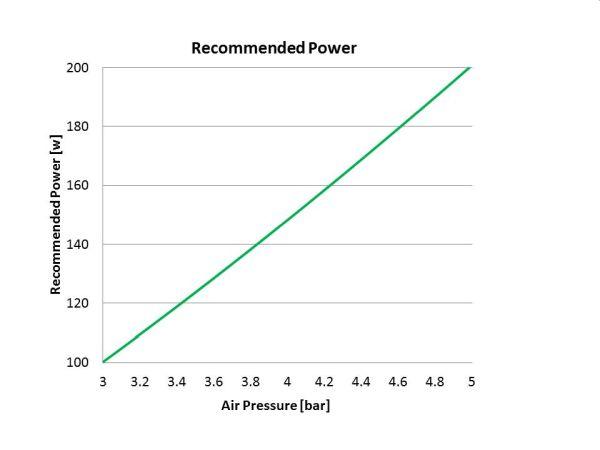

Ajánlott teljesítmény

  Toodle mini szerszámorsó diagram

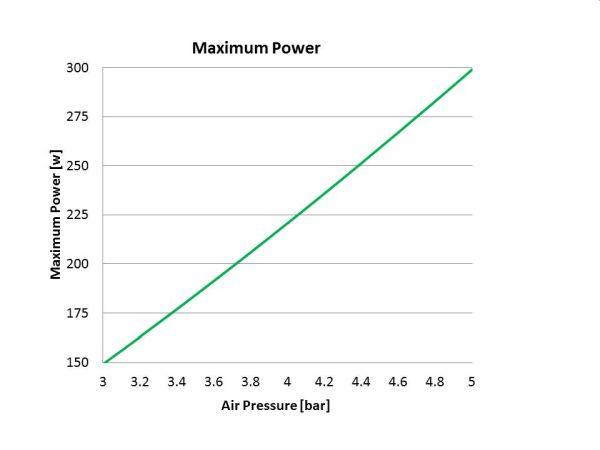

Maximális teljesítmény

  Toodle mini szerszámorsó diagram

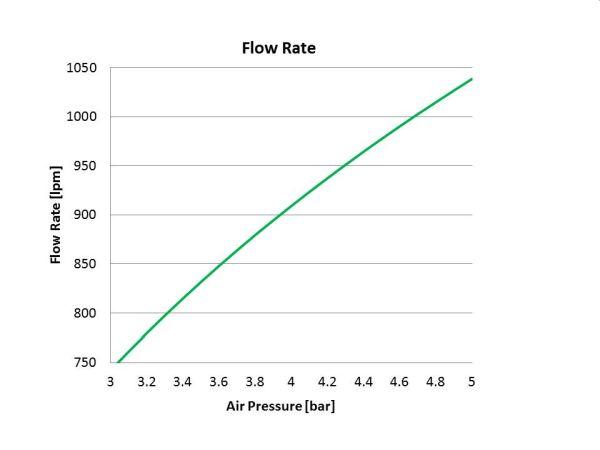

Áramlási sebesség

Toodle mini szerszámorsó diagram

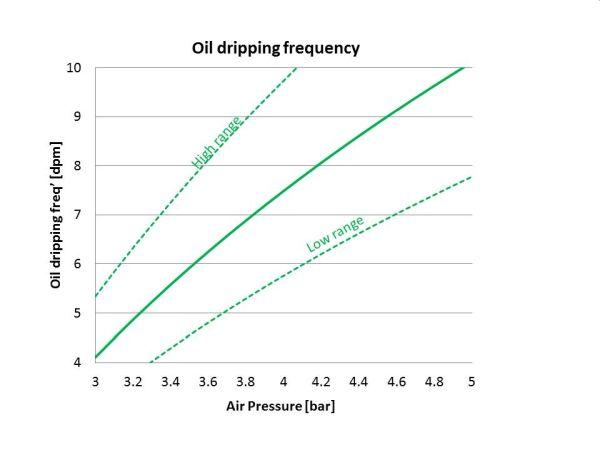

Olajcsepegési frekvencia

  Toodle mini szerszámorsó diagram

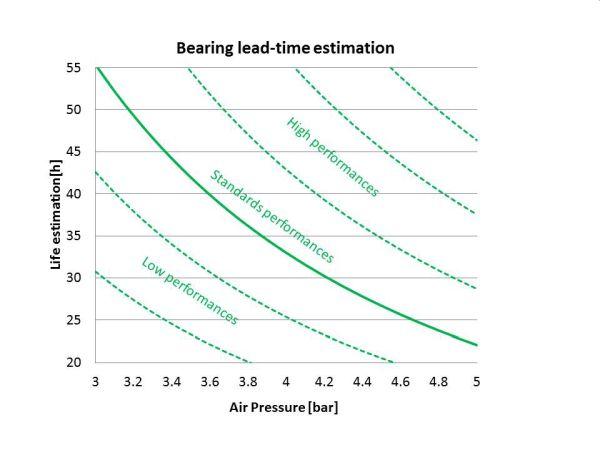

Várható csapágy-élettartam

  Toodle mini szerszámorsó diagram

Toodle katalogusKatalóguslap
