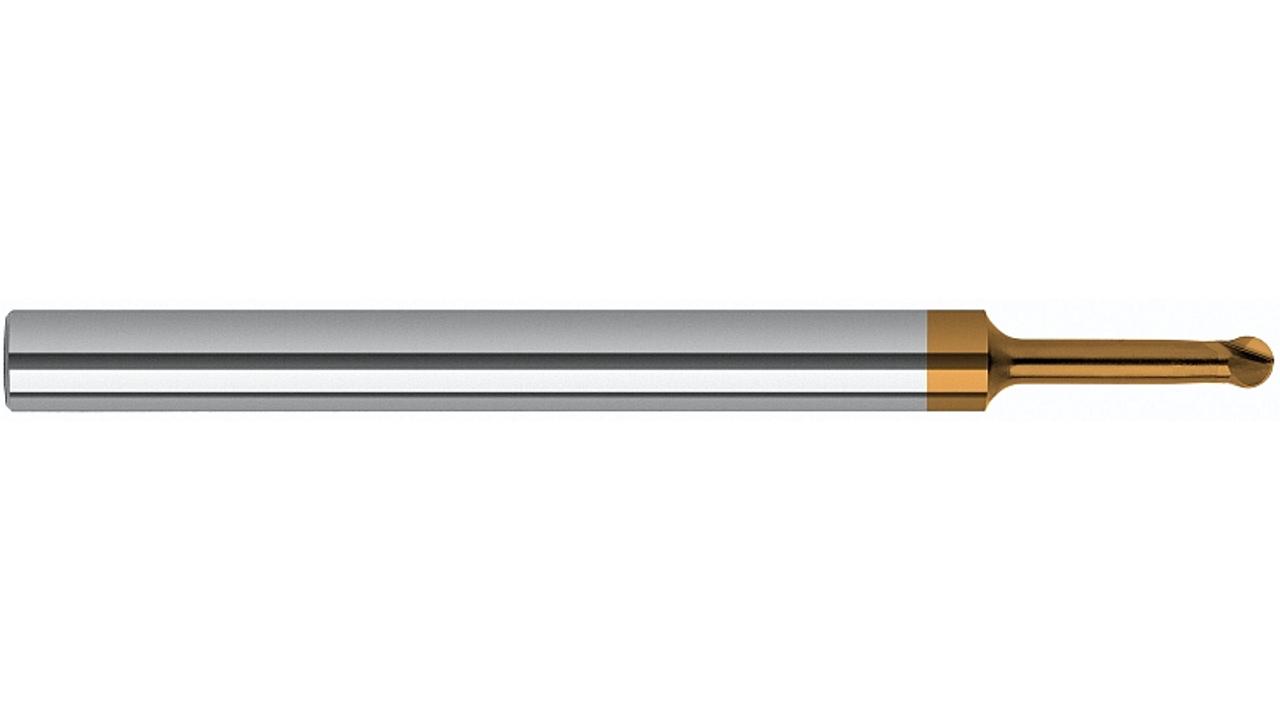

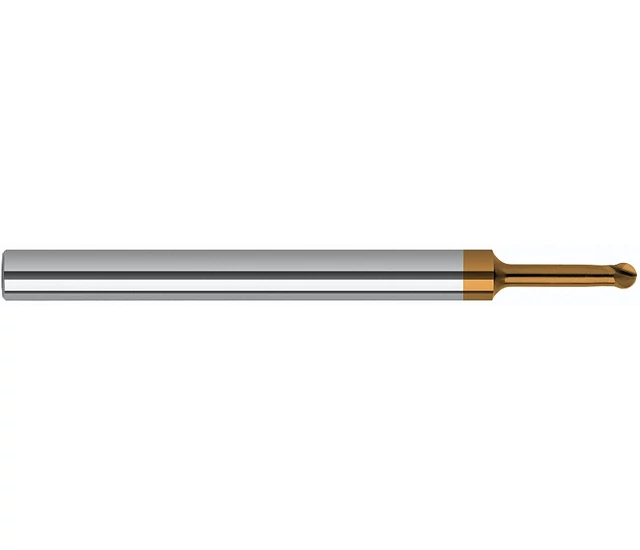

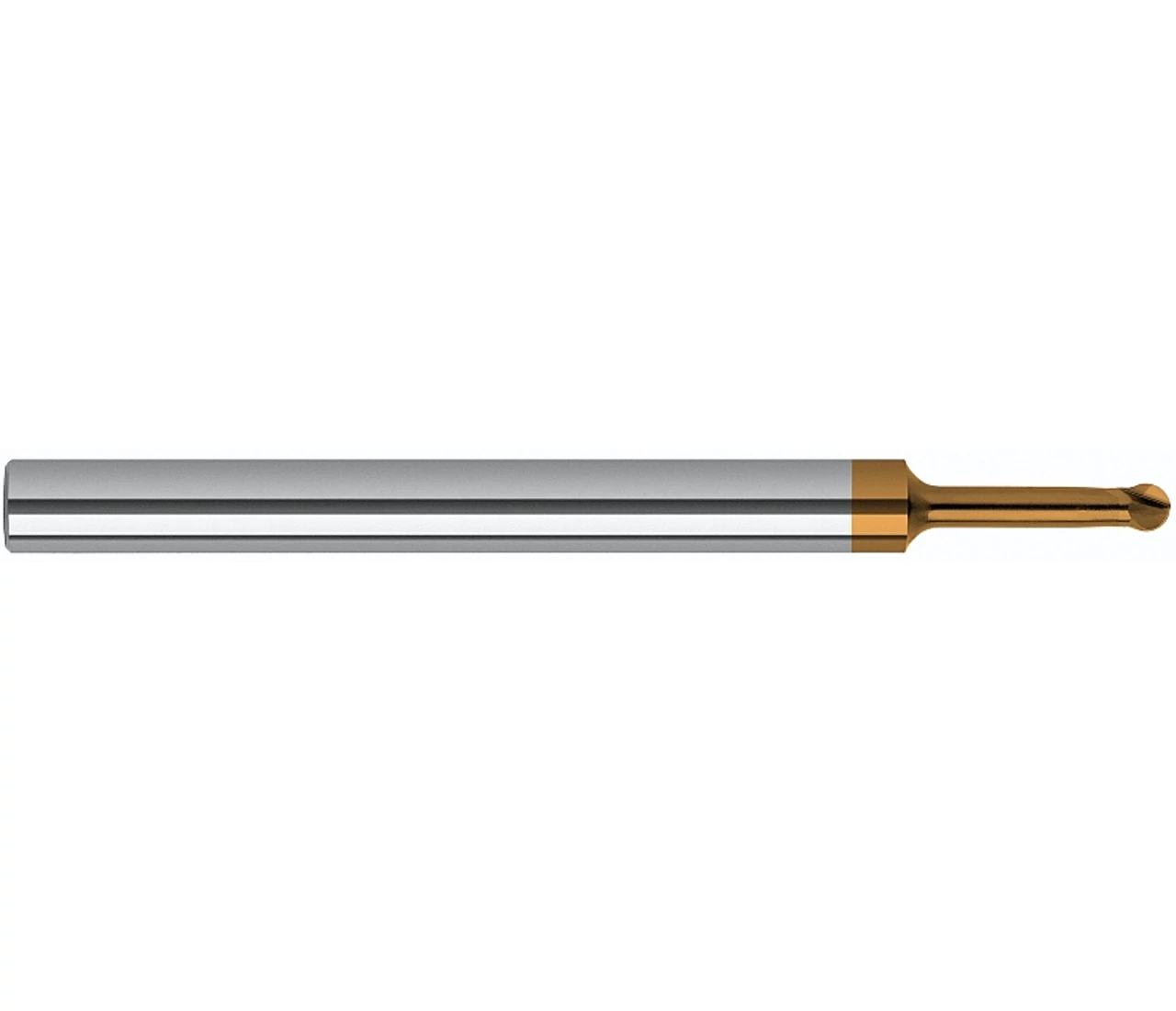

Keményfém gömbmaró 220° – Alámunkált és belső felületekhez
-
Speciális kialakítású tömör keményfém (VHM) gömbmaró, amelynek vágóélei 220 fokos ívben futnak körbe a szerszámfejen. Ez a geometria lehetővé teszi a nehezen hozzáférhető, bemélyedő felületek és belső élek precíz marását, valamint sorjázását. Ideális szerszám a bonyolult gépalkatrészek belső megmunkálásához, ahol a hagyományos gömbmarók mozgástere elfogy.
-
- Gyártó: MAGAFOR
- Típuskód / cikkszám: M8522H
-
Elérhetőség:
Lásd méretenként
-
| Átmérő: | Teljes/dolg.hossz (szár) - bevonat: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
D0,5
|
L60/2,5/0,33 d3
|
2-4 nap (általában)
|
Ár:
38.100 Ft (30.000 Ft+ÁFA)
|
M8522H 0050
|
|
D0,8
|
L60/4/0,55 d3
|
2-4 nap (általában)
|
Ár:
35.662 Ft (28.080 Ft+ÁFA)
|
M8522H 0080
|
|
D1,0
|
L60/5/0,7 d3
|
2-4 nap (általában)
|
Ár:
33.528 Ft (26.400 Ft+ÁFA)
|
M8522H 0100
|
|
D1,2
|
L60/6/0,8 d3
|
2-4 nap (általában)
|
Ár:
35.662 Ft (28.080 Ft+ÁFA)
|
M8522H 0120
|
|
D1,5
|
L60/7,5/1 d3
|
2-4 nap (általában)
|
Ár:
36.170 Ft (28.480 Ft+ÁFA)
|
M8522H 0150
|
|
D 2
|
L60/10/1,35 d3
|
2-4 nap (általában)
|
Ár:
37.389 Ft (29.440 Ft+ÁFA)
|
M8522H 0200
|
|
D 3
|
L75/15/2 d6
|
2-4 nap (általában)
|
Ár:
41.758 Ft (32.880 Ft+ÁFA)
|
M8522H 0300
|
|
D 4
|
L75/20/2,7 d6
|
2-4 nap (általában)
|
Ár:
45.720 Ft (36.000 Ft+ÁFA)
|
M8522H 0400
|
|
D 5
|
L75/25/3,4 d6
|
2-4 nap (általában)
|
Ár:
49.581 Ft (39.040 Ft+ÁFA)
|
M8522H 0500
|
|
D 6
|
L100/30/4,00 d8
|
2-4 nap (általában)
|
Ár:
54.356 Ft (42.800 Ft+ÁFA)
|
M8522H 0600
|
|
D 8
|
L100/40/5,40 d10
|
2-4 nap (általában)
|
Ár:
60.960 Ft (48.000 Ft+ÁFA)
|
M8522H 0800
|
|
D10
|
L100/50/6,70 d12
|
2-4 nap (általában)
|
Ár:
90.322 Ft (71.120 Ft+ÁFA)
|
M8522H 1000
|
Keményfém gömbmaró 220° – Alámunkált és belső felületekhez
Katalóguslap.
220 fokos szabadság: Marás ott, ahol más szerszám megáll

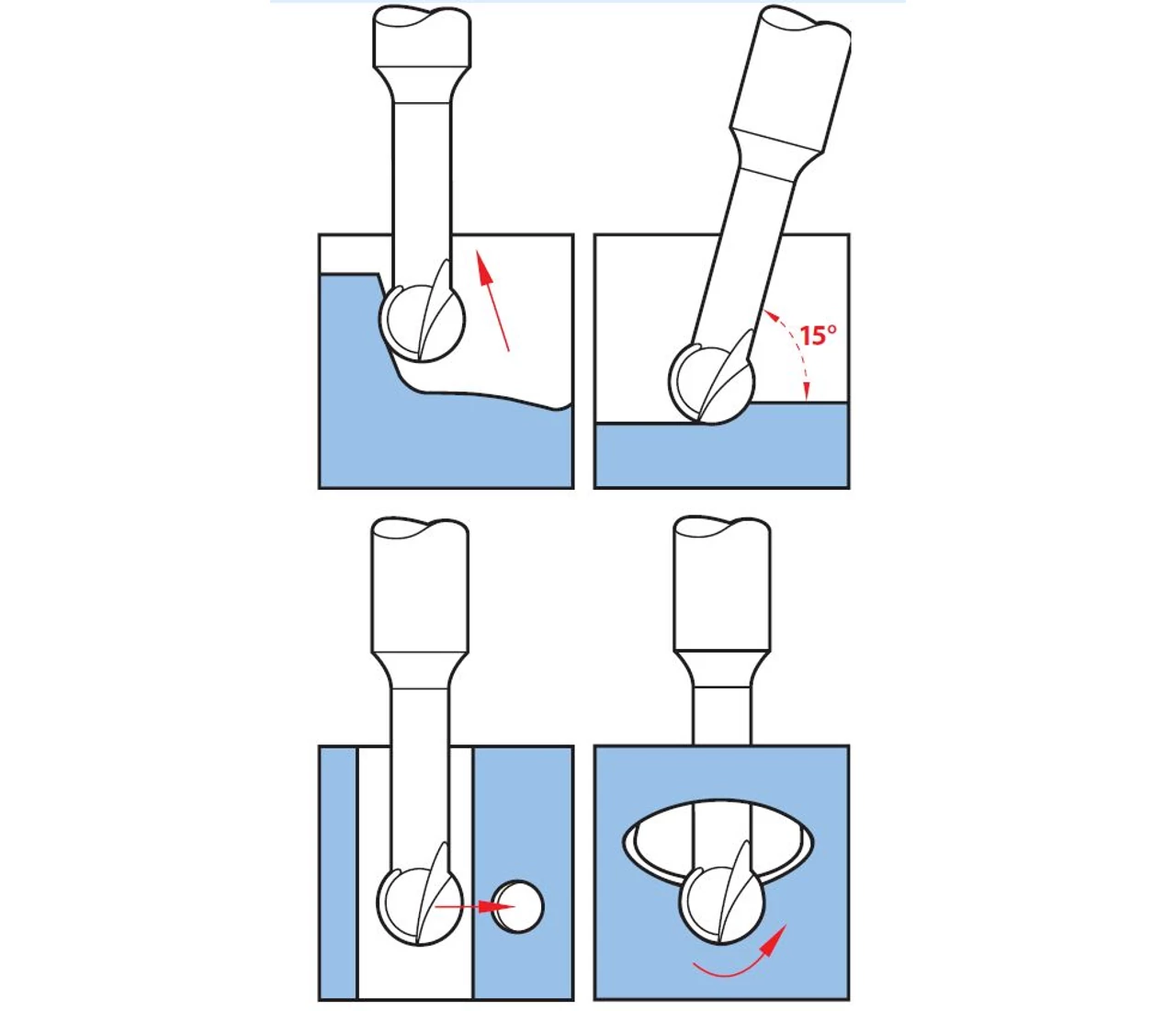

A bonyolult alkatrészgyártás során gyakori kihívás a belső furatok találkozásánál keletkező sorja eltávolítása vagy az aláesztergált profilok simítása. A 220 fokos élezésű VHM gömbmaró megoldja ezt a problémát: a szárnál visszaköszörült geometria révén a szerszám „visszafelé” is képes dolgozni, így a belső élek éltompítása egyszerűvé válik.
Főbb előnyök és alkalmazási területek

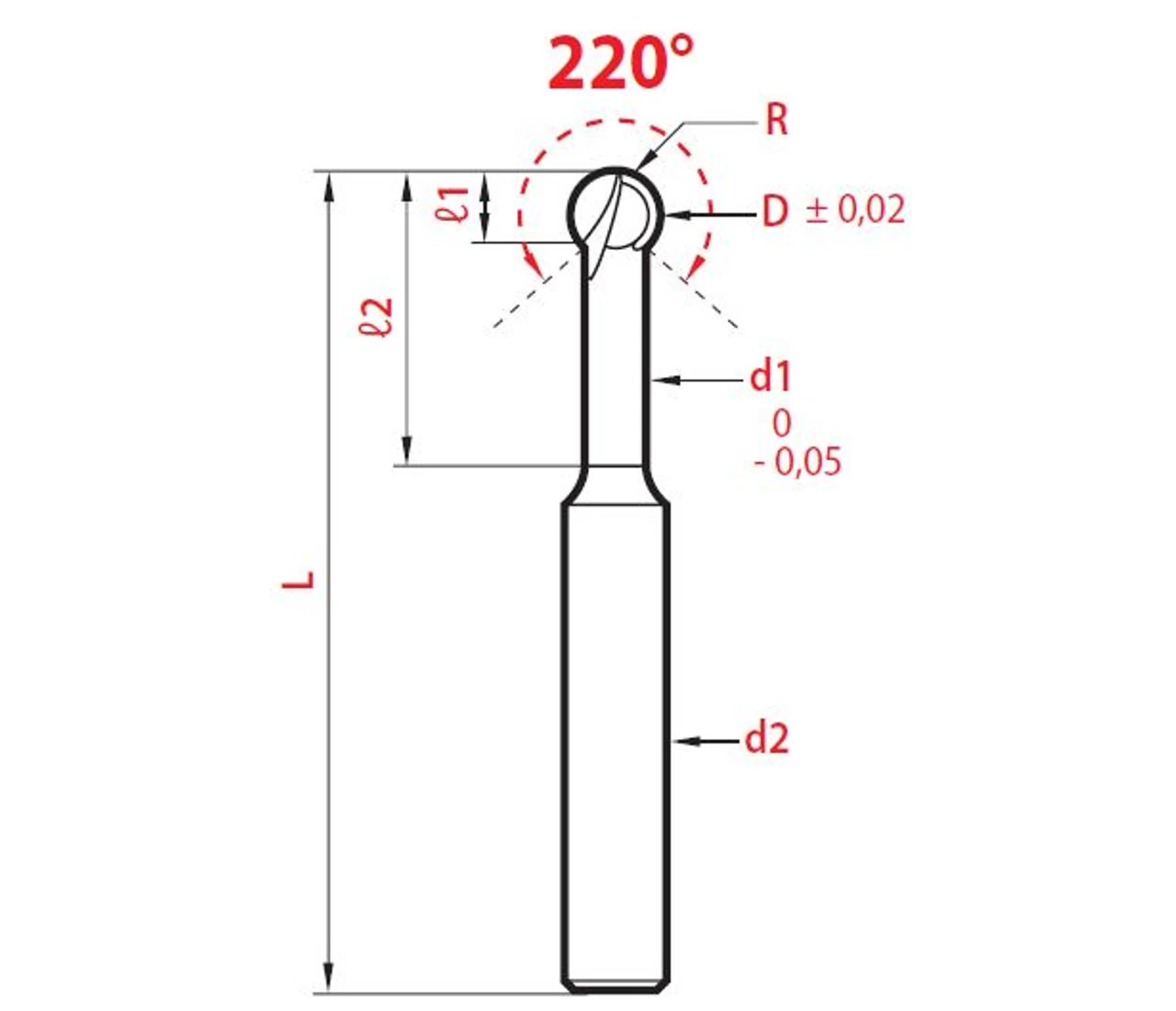

- 220° vágóél-geometria: A gömbfej nagyobb részét borítja él, mint a standard 180 fokos típusoknál, így lehetővé teszi az aláfordult kontúrok megmunkálását.
- Precíziós sorjázás: Kifejezetten ajánlott keresztező furatok belső éleinek automatizált, CNC-n történő sorjázásához.
- Tömör keményfém (VHM) kivitel: Maximális merevség és hosszú éltartam, ami elengedhetetlen a rezgésre hajlamos belső megmunkálásoknál.
- Sokoldalú anyagfelhasználás: Alkalmas acélokhoz, rozsdamentes anyagokhoz és színesfémekhez egyaránt.
Technológiai tipp: Hogyan programozzuk?
A 220 fokos gömbmaró programozásakor ügyelni kell a szerszám sugarának és a szár átmérőjének különbségére. Mivel a fej "túlnyúlik" a száron, a szerszámpálya tervezésénél kiaknázható a hátrafelé történő marás lehetősége, ami drasztikusan csökkentheti a kézi utómunka igényét bonyolult belső furatrendszereknél.
Gyakori kérdések
Használható ez a szerszám hagyományos marásra is?
Természetesen, minden olyan feladatra alkalmas, amit egy normál gömbmaró elvégez, de az igazi előnyeit a belső, nehezen elérhető helyeken mutatja meg.
Mekkora a szár és a fej közötti átmérőkülönbség?
A szerszám tervezésekor a nyakrészt vékonyabbra készítik, hogy a 220 fokos él dolgozni tudjon. A pontos méreteket keresse a termékoldali táblázatunkban.
