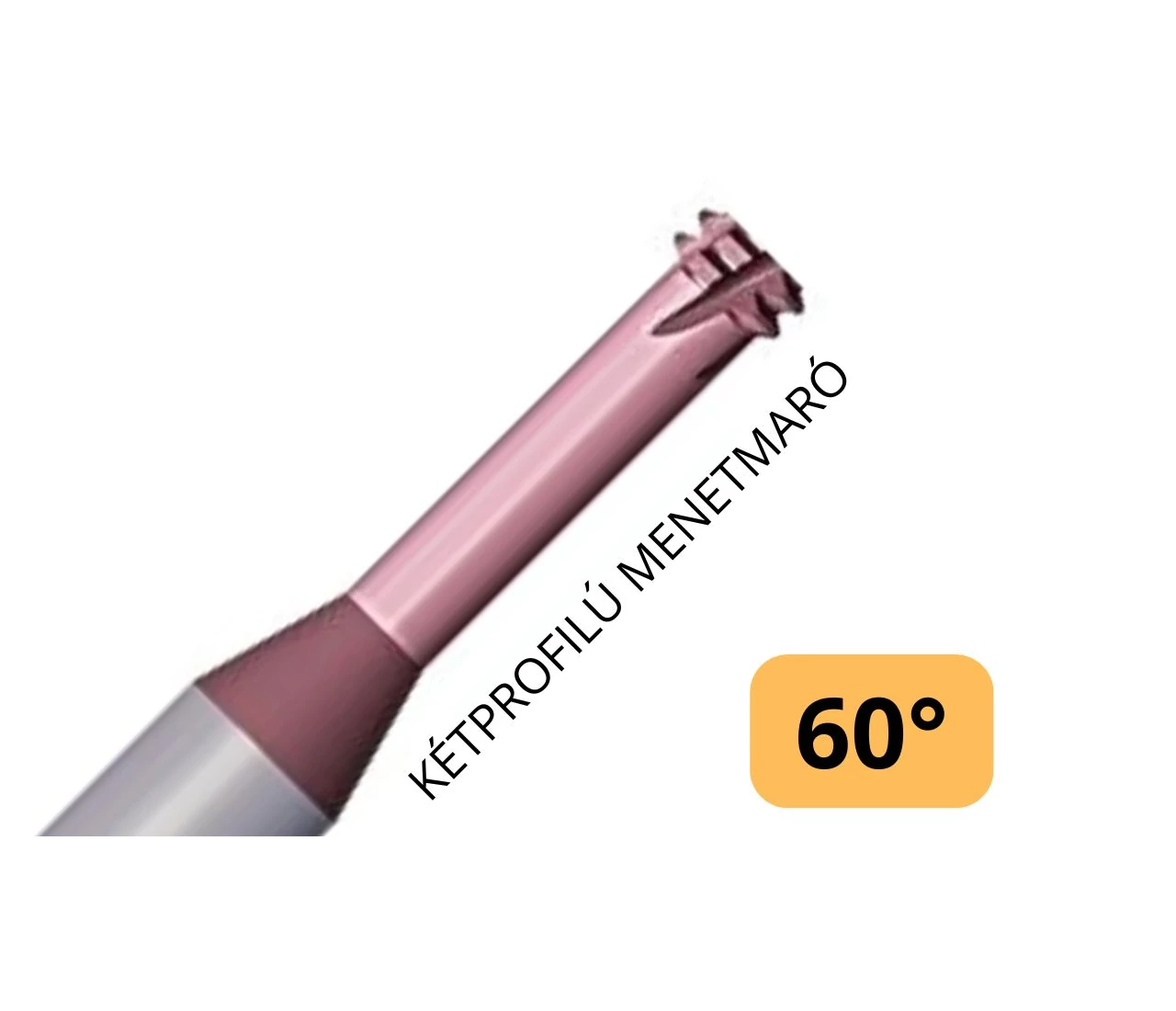

Menetmaró 60° kétprofilú (kisméretű M és UN menetekhez)
-
Két vágóprofillal rendelkező miniatűr menetmaró, amely stabilabb és gyorsabb megmunkálást tesz lehetővé, mint az egyprofilú változatok, miközben megőrzi az univerzalitást a 60 fokos meneteknél.
-
- Gyártó: SMICUT
- Típuskód / cikkszám: NM
-
Elérhetőség:
Lásd méretenként
-
| Menetemelkedés (menet): | A maró méretei: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
P= 0,40 (M2) Lmax=4
|
D1,5 L50/4 z4 d4
|
2-4 nap (általában)
|
Ár:
40.132 Ft (31.600 Ft+ÁFA)
|
NM04015D4-0,4
|
|
P= 0,45 (M2,2) Lmax=5
|
D1,65 L50/5 z4 d4
|
2-4 nap (általában)
|
Ár:
40.132 Ft (31.600 Ft+ÁFA)
|
NM04016D5-0,45
|
|
P= 0,45 (M2,5) Lmax=5
|
D1,9 L50/5,5 z4 d4
|
2-4 nap (általában)
|
Ár:
40.132 Ft (31.600 Ft+ÁFA)
|
NM04019D5-0,45
|
|
P= 0,50 (M3 és MF) Lmax=6
|
D2,3 50/6,5 z5 d4
|
2-4 nap (általában)
|
Ár:
40.132 Ft (31.600 Ft+ÁFA)
|
NM04023E6-0,50
|
|
P= 0,60 (M3,5) Lmax=7
|
D2,6 50/7,6 z5 d4
|
2-4 nap (általában)
|
Ár:
40.132 Ft (31.600 Ft+ÁFA)
|
NM04026E7-0,60
|
|
P= 0,70 (M4) Lmax=9
|
D3 50/9 z5 d4
|
2-4 nap (általában)
|
Ár:
40.132 Ft (31.600 Ft+ÁFA)
|
NM0403E9-0,70
|
|
P= 0,80 (M5) Lmax=11
|
D3,8 50/11 z5 d4
|
2-4 nap (általában)
|
Ár:
40.132 Ft (31.600 Ft+ÁFA)
|
NM04038E11-0,80
|
|
P= 1 (M6 és MF) Lmax=13
|
D4,5 63/13 z5 d6
|
2-4 nap (általában)
|
Ár:
47.549 Ft (37.440 Ft+ÁFA)
|
NM06045E13-1,0
|
|
P= 1,25 (M8 és MF) Lmax=17
|
D6 63/17 z5 d6
|
2-4 nap (általában)
|
Ár:
47.549 Ft (37.440 Ft+ÁFA)
|
NM0606E17-1,25
|

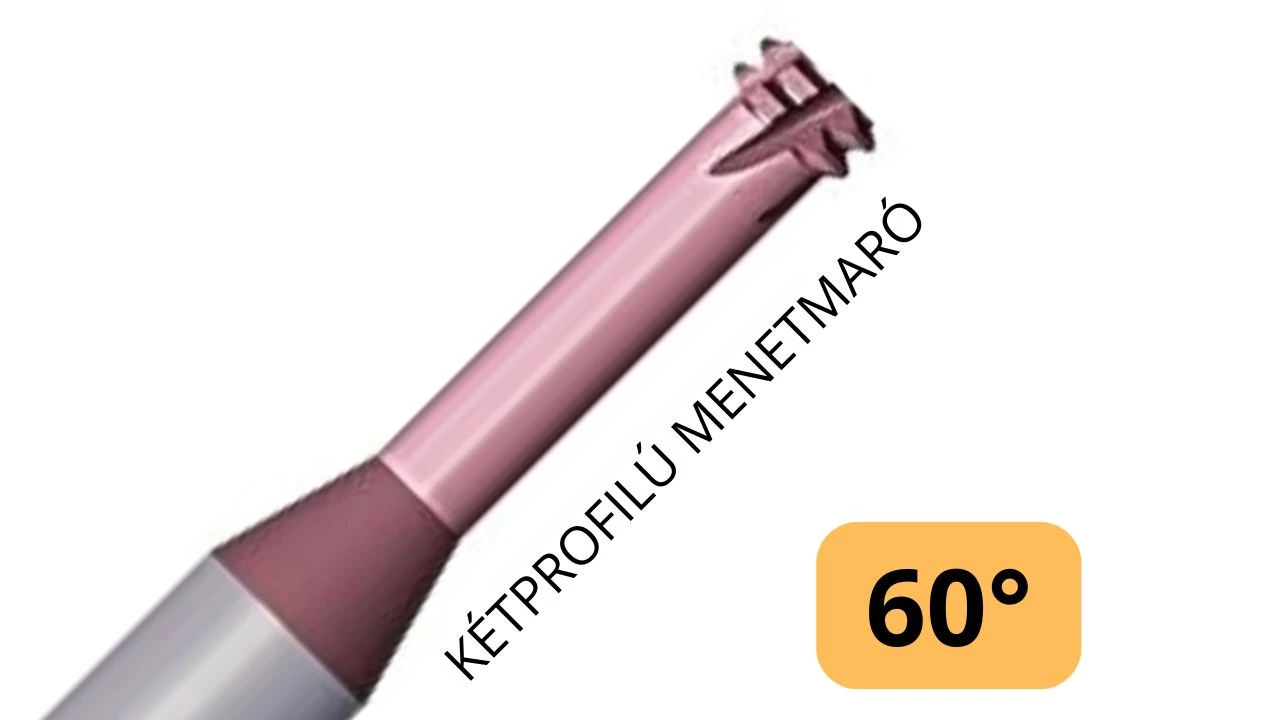

Menetmaró 60° kétprofilú (kisméretű M és UN menetekhez)
Katalóguslap
Keményfém maró furat-menetekhez TiAlCN bevonattal. Az NM típusú kétprofilú menetmaró kis méretű menetekhez kedvező árú megoldás.
Az egy- és kétprofilú menetmaróról
A 60°-os egyprofilú menetmaró univerzális szerszám. a különböző átmérőjű jobbos és balos menetek egy szerszámmal készülnek. Olcsóbb, mint az általános többprofilú menetfúró. Rövid furatoknál gazdaságos, mert ellentétben a sokprofilú menetmarókkal ezzel a szerszámmal nem csak egy körbemarást kell végezni, hanem annyit, amennyit a menet hossza megkövetel.
Részprofil ⇔ Teljes profil
A részprofilú szerszámmal lehetőség van különböző emelkedésű és profilú meneteket készíteni, mert a szerszámnak csak egy profilja (foga) van és profilját úgy tervezték, hogy alkalmas legyen különböző menetekhez.
Egyes gyártók az ilyen szerszámot kis gerincmérettel és nagy profilmagassággal gyártják, hogy a lehető legtöbb menethez alkalmas legyen. Ennek az a hátránya, hogy a gerinc sérülékeny és a szerszám átmérője kicsi, ami rövidebb élettartamot eredményez és szerszámtöréshez vezethet. Emiatt SmiCut a részprofilt korlátozottabb felhasználási területre készíti.
A teljes profilú szerszám jobb minőségű menetet készít és az ilyen marók használatánál nem lényeges, hogy az előfurat mérete pontos legyen. Első választásként a teljes profilú marókat ajánljuk.
Egy profil ⇔ Két profil
Az egyprofilú (egyfogú) marónál kisebbek a forgácsoló erők, a kétprofilú (kétfogú) maróknak hosszabb az élettartama.
Az egyprofilú szerszám nagyon kis átmérőknél használatos, vagy akkor, ha nincs kétprofilú szerszám, példál UN profiloknál. Első választásként a kétprofilú szerszámot ajánljuk.
A menetmarás folyamata
- A maró besüllyesztés a kifúrt magfuratba
- Sugárirányú elmozdulás a furat faláig
- Fogásvétel a menetprofilba
- Körbemarás, közben süllyesztés (balmenetnél emelés)
- Kilépés a fogásból
- Vissza a furat közepére és kiemelés
Szerszámajánló és forgácsolási adatok:
Figyelem!
Ha az Excel szoftver az Ön böngészőjében nyílik meg és nem működik jól, kérjük válassza a böngésző ablakban felkínált "Fájl letöltése" opciót.
