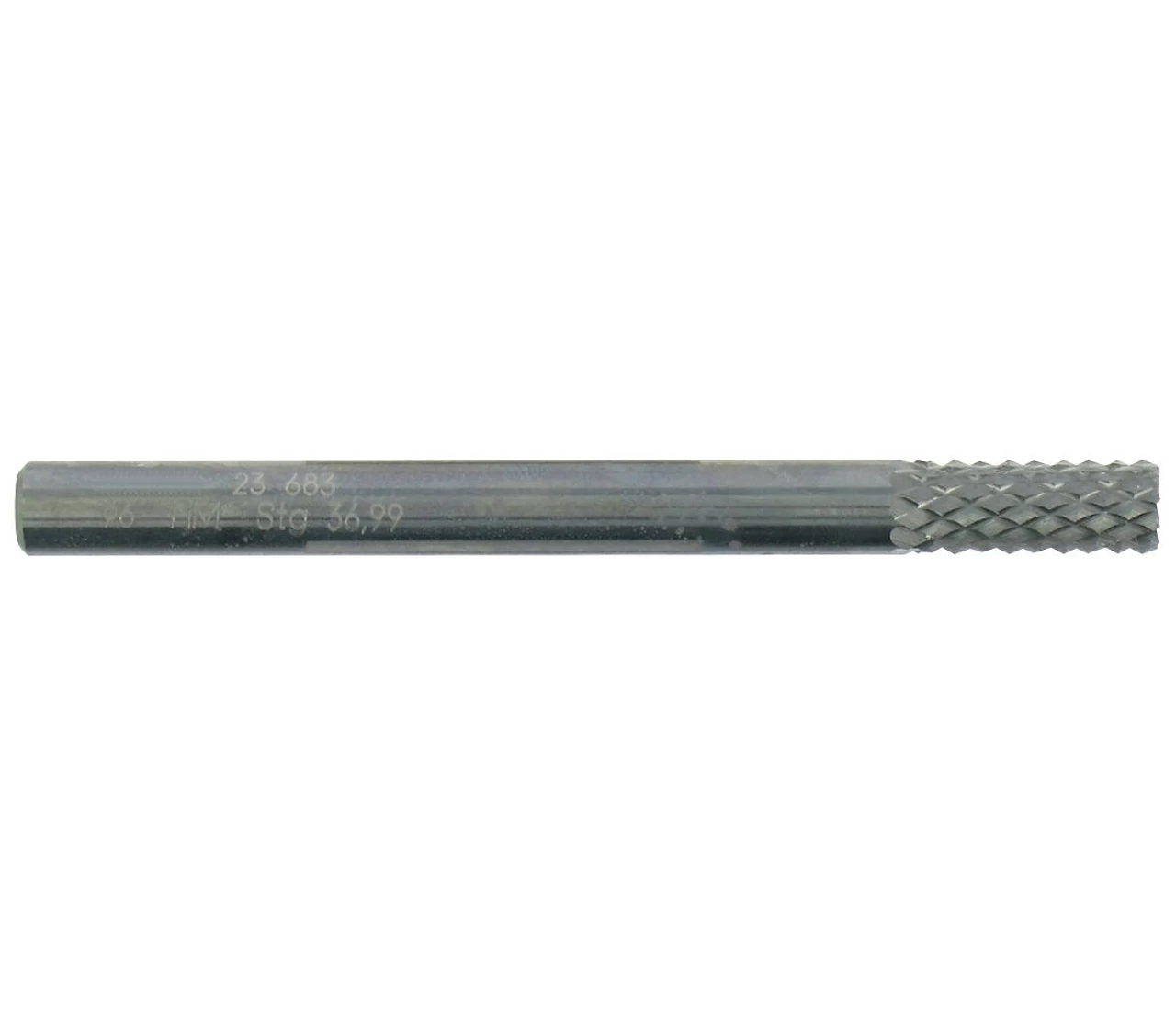

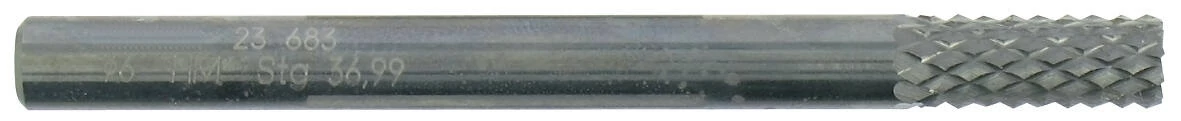

Keményfém kontúrmaró kompozit anyagokhoz (Tivoly)

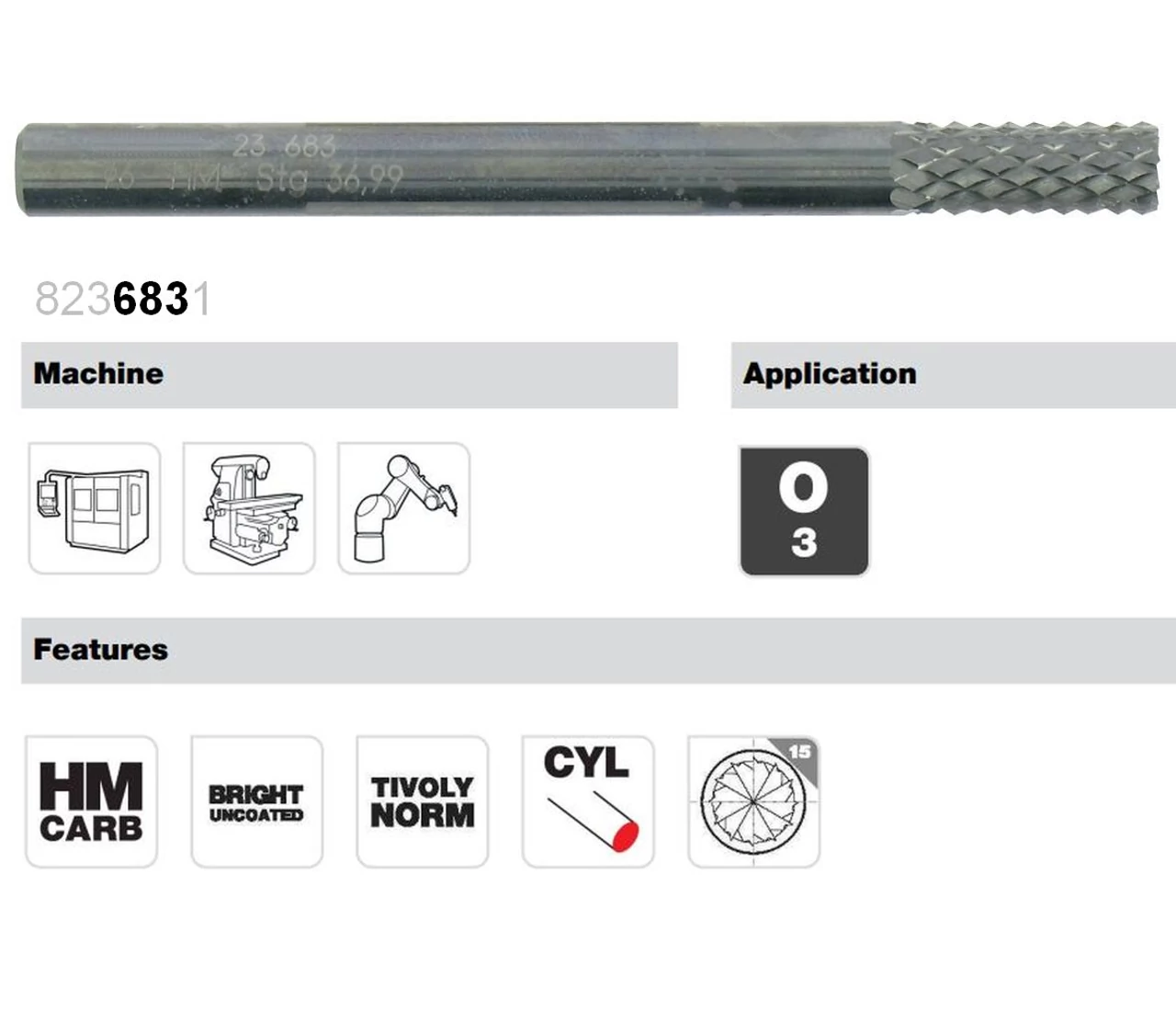

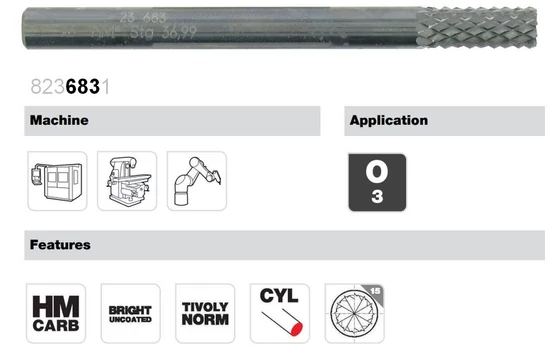

 Műszaki adatlap - 8236831

.

Profi kontúrmarás kompozitokhoz: Szálkiszakadásmentes technológia

A kompozit anyagok megmunkálása során a legnagyobb kihívást a rétegek roncsolódása jelenti. A Franciaországban készülő Tivoly VHM kontúrmaró speciális geometriája megoldást kínál a legigényesebb ipari felhasználók számára is, legyen szó repülőgépipari alkatrészekről vagy egyedi karbon elemekről.

Speciális kereszt-kompressziós fogazat a vékony anyagokhoz is

A maró lelke a kettős spirálvonalú fogazat. Ez a megoldás a forgácsolás során nyomóerőt (kompressziót) fejt ki az anyag felső és alsó rétegeire egyszerre.

• Nincs delamináció: Az ellentétes irányú erők a munkadarab közepe felé szorítják a szálakat, így elkerülhető a rétegek szétválása.
• Kiváló felületi minőség: A precíziós köszörülés és a speciális élkialakítás tükörsima vágási felületet eredményez.
• Hatékony forgácskihordás: A geometria biztosítja, hogy a finom kompozit por és forgács gyorsan távozzon a munkazónából, megelőzve a szerszám túlhevülését.
• Nagy sebességű megmunkálás (HSM): A merev keményfém test lehetővé teszi a magas fordulatszámon történő termelékeny munkát.

Bár a szerszám ránézésre a rotormarók keresztfogazására emlékeztet, technológiája sokkal finomabb: a váltott irányú mikro-vágóélek sűrűn követik egymást a paláston. Ennek köszönhetően még a vékony (1-5 mm-es) kompozit lemezeknél is egyszerre érvényesül a kétirányú nyomóerő.

• Kiegyensúlyozott erők: A szerszám nem akarja felemelni vagy az asztalhoz szorítani a lemezt, így minimalizálja a vibrációt.
• Mikro-vágási stratégia: A sűrű fogazat apró darabokra töri a kompozit szálakat, megelőzve a hosszú szálkiszakadásokat.

Alkalmazási területek

Ezt a típust elsősorban a következő anyagok kontúrozásához, szélezéséhez és kivágásához ajánljuk:

• CFRP: Szénszállal erősített műanyagok.
• GRP / GFRP: Üvegszállal erősített műanyagok.
• Szendvicspanelek: Rétegelt lemezek és kompozit szerkezetek.
• Kemény műanyagok: Ahol a hagyományos marók sorját hagynának.

Használati javaslat szakembereknek

A kompozitok koptató hatása (abrazivitása) miatt a vágósebesség helyes megválasztása kritikus. Javasoljuk a nagy teljesítményű elszívás használatát, mivel a keletkező finom por nemcsak az egészségre ártalmas, de a gép mechanikai alkatrészeit is koptatja. A szerszám élettartamát jelentősen növelheti a megfelelő előtolás tartása; a túl alacsony előtolás az anyag "égetéséhez" és a szerszám gyorsuló kopásához vezethet.

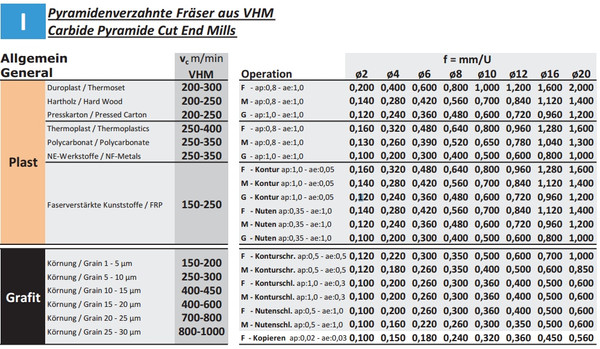

Ajánlott forgácsolási adatok

Gyakran Ismételt Kérdések (GYIK)

Miért jobb a kompressziós fogazat, mint a sima gyémántfogazású maró?
Míg a gyémántfogazású (recézett) marók inkább "darálják" az anyagot, a kompressziós fogazat valódi forgácsolást végez. Ez tisztább vágási élt biztosít, különösen a szendvics-szerkezetű anyagoknál, ahol a külső rétegek tisztasága kulcsfontosságú.

Szükséges hűtőfolyadék a kompozit marásához?
Kompozitoknál leggyakrabban száraz megmunkálást vagy sűrített levegős hűtést alkalmazunk elszívással kombinálva. A folyadékhűtés néha károsíthatja a kompozit szerkezetét (felszívódás), ezért csak speciális esetekben javasolt.

Használható ez a maró kézi felsőmaróban is?
Bár a szerszám befogható, a legjobb eredményt merev CNC gépeken, nagy fordulatszámon érheted el vele. Kézi használatnál a rezgések csökkenthetik a szerszám élettartamát és a felület minőségét.
