Kompozit anyagok kézi fúrása
Technológia
Hogyan kerülhető el a delamináció és a szálkiszakadás kompozitok marásakor?
A GRP (üvegszál), CFRP (szénszál) és a különböző szendvicspanelek megmunkálása során a legnagyobb kihívást a delamináció, vagyis a rétegek szétválása jelenti. Ez nemcsak esztétikai hiba, hanem rontja az alkatrész szerkezeti integritását is. De hogyan kerülheted el, különösen vékony lemezeknél?
1. Mi az a kompressziós hatás, és miért fontos?
Egy hagyományos maró vagy felfelé, vagy lefelé kényszeríti a forgácsot és a forgácsolóerőt. Kompozitoknál ez végzetes: a felső réteget feltépi (up-cut), vagy az alsót sorjázza (down-cut). A megoldás a kompressziós geometria, amelynél az ellentétes irányú vágóélek a munkadarab közepe felé szorítják a szálakat.
2. Keresztfogazás vagy kompresszió? A Tivoly hibrid megoldása

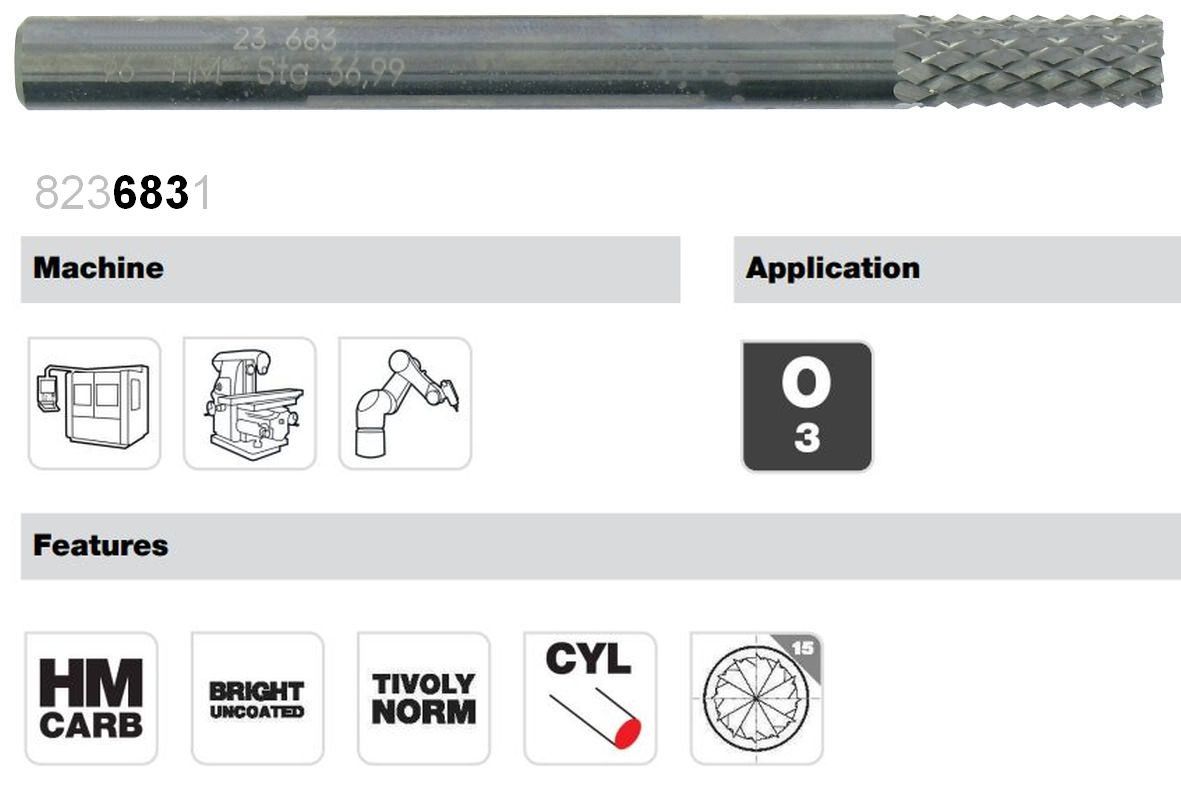

Sok szakember bizonytalanodik el a Tivoly kontúrmarók láttán, mert azok sűrű keresztfogazású rotormaróra (burr) emlékeztetnek. A titok azonban a mikro-geometriában rejlik:
- Váltott irányú mikro-élek: A szerszám palástján a jobbos és balos spirálvonalú élek egymásba vannak tolva.
- Átfedés vékony anyagoknál: Míg egy hagyományos kompressziós marónak több milliméter kell az irányváltáshoz, addig ez a "reszelőszerű" kialakítás már egy 1-2 mm-es lemeznél is egyszerre fejt ki lefelé és felfelé mutató nyomóerőt.
- Tiszta metszés: A rotormarókkal ellentétben itt valódi, éles vágóélek dolgoznak, amik nem "darálják", hanem tisztán elmetszik a szívós szálakat.
3. Technológiai tippek a selejtmentes gyártáshoz
A szerszámválasztás mellett a paramétereken is sok múlik:
- Magas előtolás: A kompozitok (különösen a karbon) koptató hatása miatt ne hagyjuk a szerszámot "dörzsölni". Az anyagot vágni kell, hogy a keletkező hő a forgáccsal távozzon, ne a gyantát égesse.
- Porelszívás: A kompozit por abrazív. Ha nem szívod el azonnal, a szerszám a saját forgácsát kezdi el darálni, ami drasztikusan lerövidíti az éltartamot.
- Merev befogás: A keményfém rideg. Bármilyen rezgés vagy ütés a mikro-fogazat kipattogzásához vezethet. Használj precíziós patront vagy hidraulikus befogót!
Összegzés:
Ha vékony kompozit lemezekkel vagy szendvicspanelekkel dolgozol, a kereszt-kompressziós fogazat a legbiztonságosabb választás. Ezzel a technológiával elkerülhető az utólagos csiszolás és minimalizálható a selejtarány.
Szerkesztő: Bánkuti József üzemmérnök
