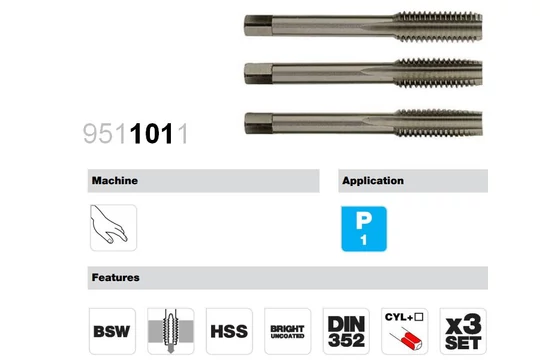

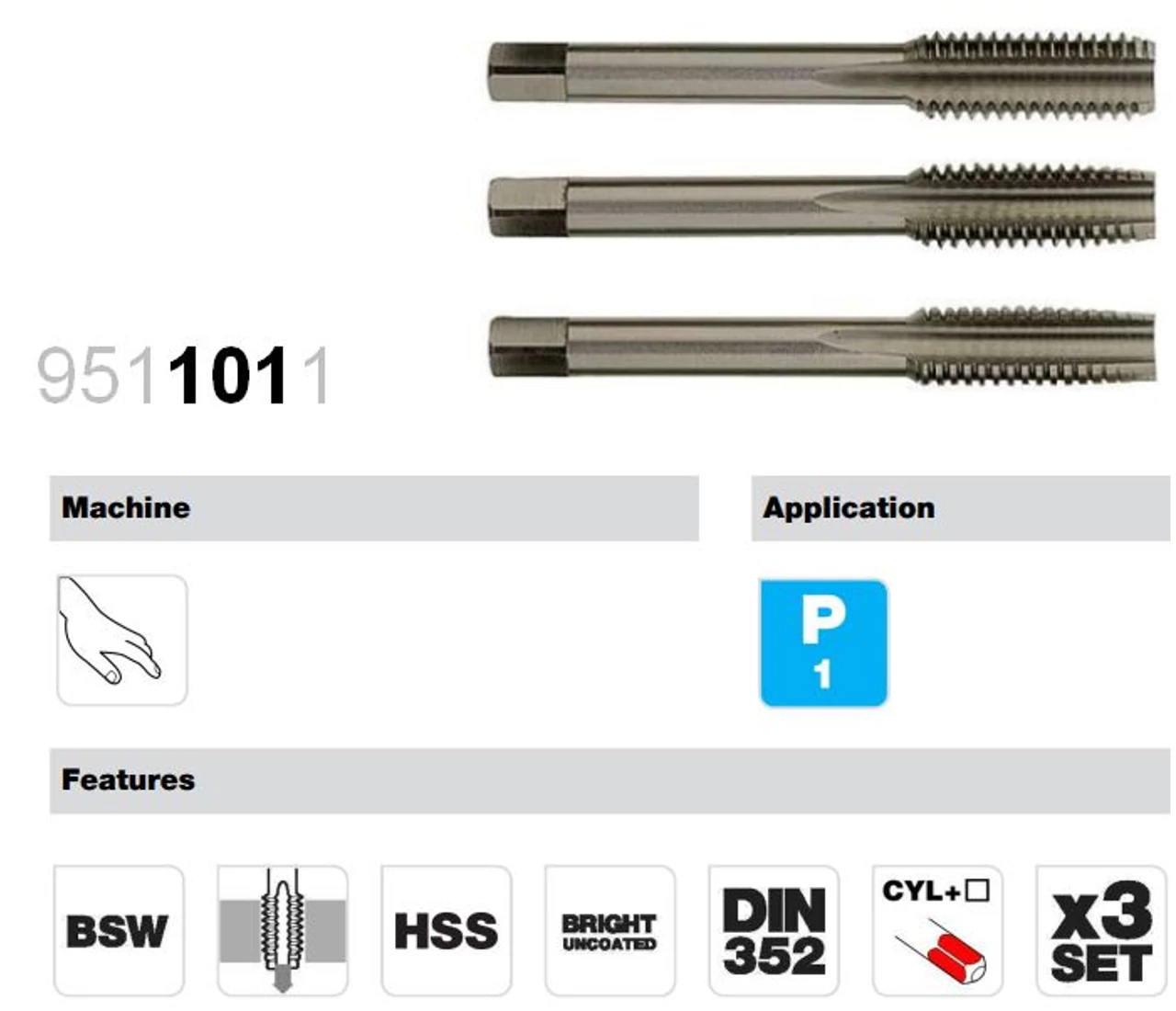

Kézi menetfúró készlet W (BSW) Whitworth menethez (3 részes HSS)
-

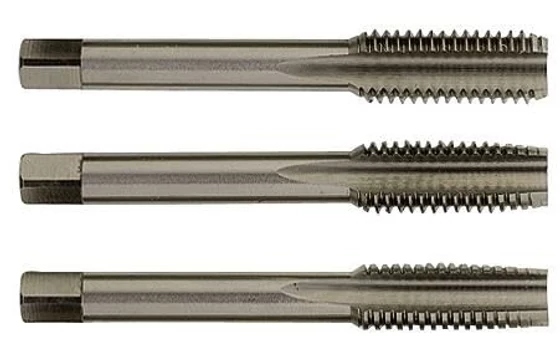

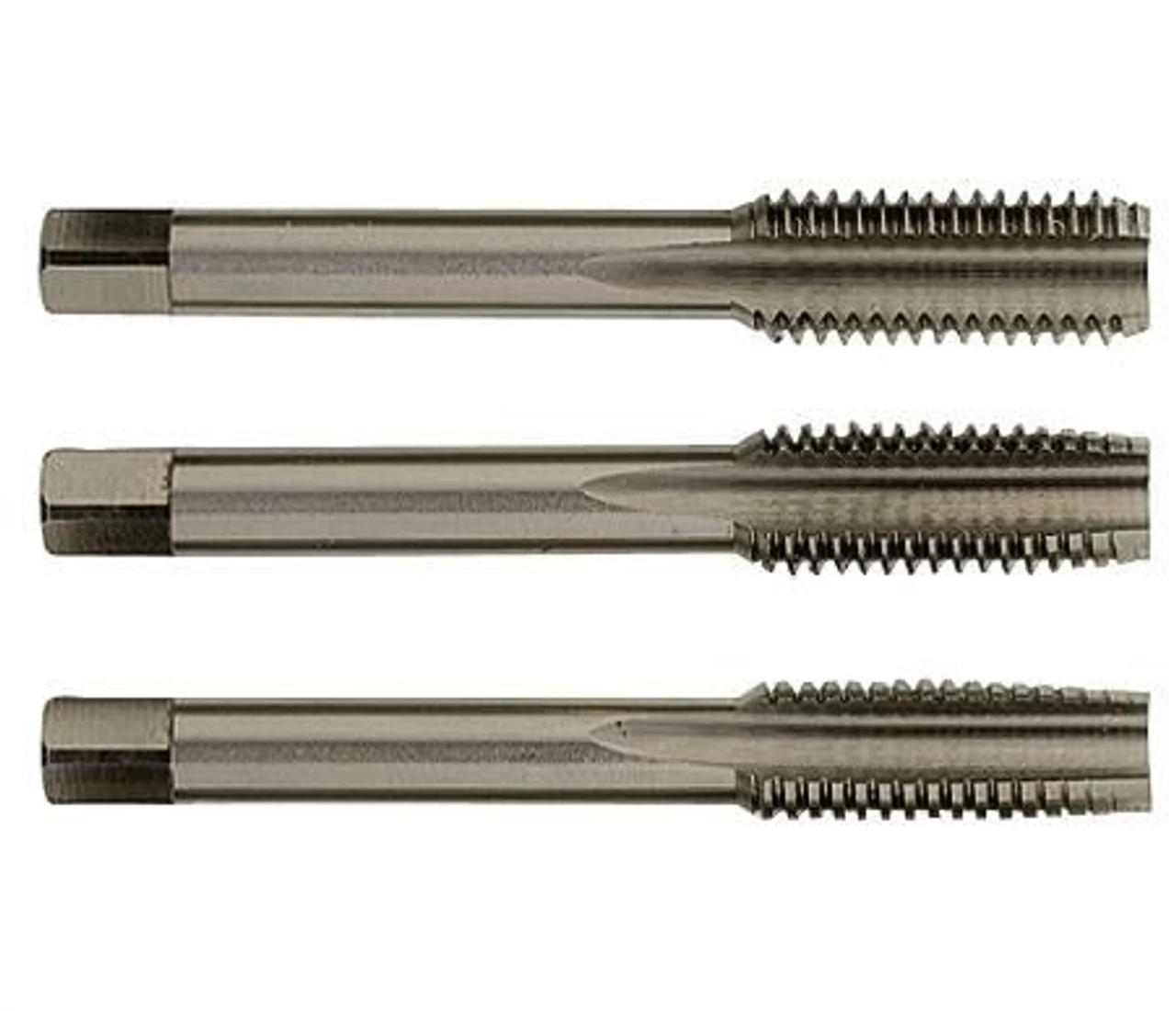

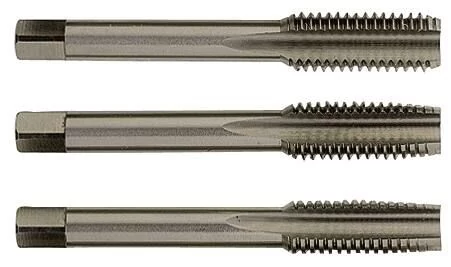

Háromrészes HSS gyorsacél kézi menetfúró készlet az 55°-os brit BSW (British Standard Whitworth) normál menetek pontos és biztonságos kézi megmunkálásához. A Spanyolországban gyártott készlet egy elővágó (No. 1), egy középvágó (No. 2) és egy készrevágó (No. 3) menetfúróból áll a DIN 352 szabvány szerinti lépcsős profilkialakítással. A vágási terhelés három lépésre történő megosztása fokozatos alapanyag-leválasztást biztosít, csökkentve a nyomatékigényt és megelőzve a szerszámtörést max. 950 N/mm² szakítószilárdságú acélokban és öntvényekben. Négyszög szárvéggel a kézi hajtóvasban való elfordulásmentes rögzítéshez.
- .
-
- Gyártó: TIVOLY
- Típuskód / cikkszám: A101, 9511011
-
Elérhetőség:
Lásd méretenként
-
| Névleges átmérő: | Menet: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
3,18
|
W 1/8-40
|
1 db raktáron
|
Ár:
11.582 Ft (9.120 Ft+ÁFA)
|
9511011 0180400
|
|
3,97
|
W 5/32-32
|
2-3 nap (általában)
|
Ár:
9.652 Ft (7.600 Ft+ÁFA)
|
9511011 0532320
|
|
4,76
|
W 3/16-24
|
1 db raktáron
|
Ár:
9.652 Ft (7.600 Ft+ÁFA)
|
9511011 0316240
|
|
5,56
|
W 7/32-24
|
2-3 nap (általában)
|
Ár:
14.381 Ft (11.324 Ft+ÁFA)
|
9511011 0732240
|
|
6,35
|
W 1/4-20
|
1 db raktáron
|
Ár:
11.775 Ft (9.272 Ft+ÁFA)
|
9511011 0140200
|
|
7,94
|
W 5/16-18
|
1 db raktáron
|
Eredeti ár:
|
9511011 0516180
|
|
9,53
|
W 3/8-16
|
1 db raktáron
|
Ár:
14.478 Ft (11.400 Ft+ÁFA)
|
9511011 0380160
|
|
11,11
|
W 7/16-14
|
2-3 nap (általában)
|
Ár:
19.014 Ft (14.972 Ft+ÁFA)
|
9511011 0716140
|
|
12,7
|
W 1/2-12
|
1 db raktáron
|
Ár:
21.041 Ft (16.568 Ft+ÁFA)
|
9511011 0120120
|
|
14,29
|
W 9/16-12
|
2-3 nap (általában)
|
Ár:
27.798 Ft (21.888 Ft+ÁFA)
|
9511011 0916120
|
|
15,88
|
W 5/8-11
|
1 db raktáron
|
Ár:
42.179 Ft (33.212 Ft+ÁFA)
|
9511011 0580110
|
|
19,05
|
W 3/4-10
|
2-3 nap (általában)
|
Ár:
46.426 Ft (36.556 Ft+ÁFA)
|
9511011 0340100
|
|
22,23
|
W 7/8-9
|
2-3 nap (általában)
|
Ár:
57.912 Ft (45.600 Ft+ÁFA)
|
9511011 0780090
|
|
25,4
|
W 1"-8
|
2-3 nap (általában)
|
Ár:
70.942 Ft (55.860 Ft+ÁFA)
|
951101110000080
|
|
31,75
|
W 1.1/4-7
|
2-3 nap (általában)
|
Ár:
125.959 Ft (99.180 Ft+ÁFA)
|
951101110140070
|
Kézi menetfúró készlet W (BSW) Whitworth menethez (3 részes HSS)
Műszaki adatlap - 9511011
W (BSW) menetméretek.

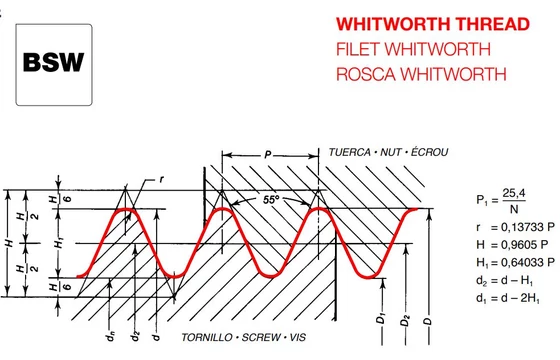

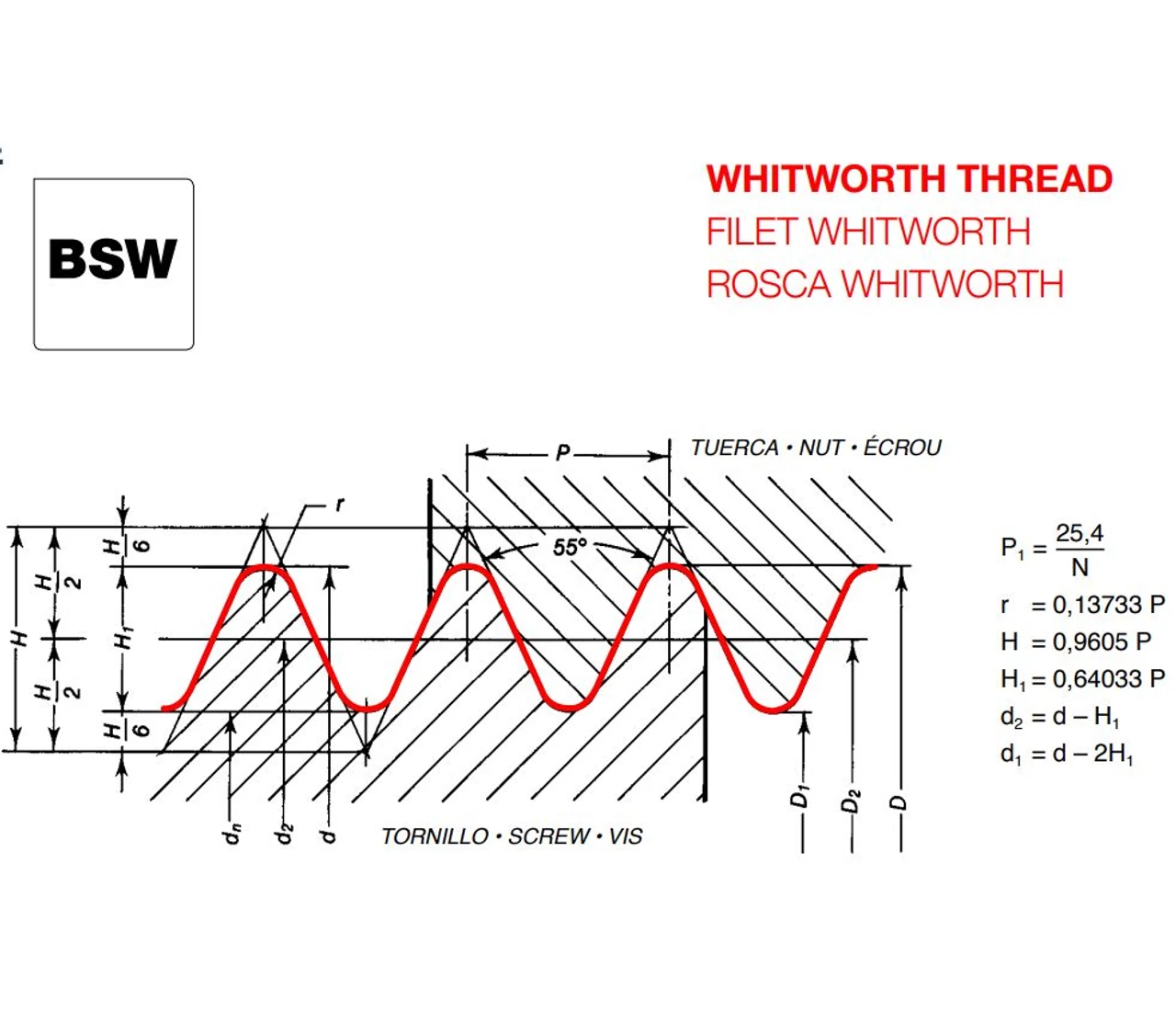

BSW (British Standard Whitworth) 55° profilú menethez
Ez a professzionális, Spanyolországban gyártott HSS kézi menetfúró készlet a BSW (British Standard Whitworth) szabványos brit menetek precíz kézi vágására és felújítására szolgál. A 55 fokos profilszöggel készülő BSW meneteket széles körben használják korábbi gyártású angol berendezéseknél, veterán járműveknél, ipari gépeknél és speciális kötőelemeknél.
A szerszámok a DIN 352 szabvány szerinti méretezéssel és lépcsős profillal készülnek. A készlet három különálló menetfúrót tartalmaz: elővágó (No. 1), középvágó (No. 2) és készrevágó (No. 3). A forgácsolási terhelés három fokozatra történő megosztása egyenletes anyagleválasztást tesz lehetővé, ami jelentősen csökkenti a kézi hajtási nyomatékot, megelőzi a szerszám beékelődését és megszünteti a törésveszélyt általános acélok és öntvények megmunkálása során.
Főbb műszaki jellemzők és előnyök
- HSS (High-Speed Steel) gyorsacél alapanyag: Kiemelkedő éltartam és kopásállóság általános szerkezeti acélokban, ötvözetlen acélokban és öntvényekben 950 N/mm² szakítószilárdságig.
- 3 részes fokozatos profillépcsőzés: Az elővágó megnyitja a menetárkot, a középvágó mélyíti a profilt, a készrevágó pedig pontosan méretre munkálja a BSW menetprofilt.
- Négyszög szárvég: Szabványos kézi menetfúró hajtóvasakban történő elfordulásmentes és stabil rögzítéshez.
- Made in Spain: Szigorú európai minőségellenőrzéssel gyártott, megbízható ipari szerszám.
Használati és megmunkálási útmutató
- Helyes sorrend betartása: A menetvágást mindig a ringgel vagy jelöléssel ellátott elővágóval (No. 1) kezdd, folytasd a középvágóval (No. 2), majd a végleges méret eléréséhez használd a készrevágó (No. 3) menetfúrót.
- Pontos magfurat-átmérő: A BSW menetek sajátos hüvelykalapú méretezése miatt mindig ellenőrizd a pontos előfúrási átmérőt a BSW technológiai táblázatban.
- Forgácstörés és kenés: Kézi menetvágáskor minden fél fordulatos előtolás után forgasd vissza a hajtóvasat negyed fordulattal a forgács megtörése érdekében. Acéloknál vágóolaj vagy menetvágó paszta használata kötelező a felületi minőség biztosításához.
Előfúrási méretek
| Menet | Előfúrás |
| BSW 1/8 | Ø 2,55 |
| BSW 5/32 | Ø 3,2 |
| BSW 3/16 | Ø 3,7 |
| BSW 7/32 | Ø 4,5 |
| BSW 1/4 | Ø 5,1 |
| BSW 5/16 | Ø 6,5 |
| BSW 3,8 | Ø 7/9 |
| BSW 7/16 | Ø 9,25 |
| BSW 1/2 | Ø 10,5 |
| BSW 9/16 | Ø 12 |
| BSW 5/8 | Ø 13,5 |
| BSW 3/4 | Ø 16,5 |
| BSW 7/8 | Ø 19,25 |
| BSW 1 | Ø 22 |
| BSW 1.1/4 | Ø 27,75 |
A Perfor.hu műszaki tanácsa
Veterán gépek és BSW menetű kötőelemek javításakor a 3 részes HSS készlet a legbiztonságosabb választás, mivel a fokozatos anyagleválasztás minimálisra csökkenti a meglévő menetház sérülésének kockázatát. Ha bizonytalan vagy a BSW menetméret vagy a szükséges magfurat meghatározásában, fordulj a Perfor.hu szakértőihez!
Gyakran Ismételt Kérdések (FAQ)
Mi a különbség a BSW és a normál Metrikus (M) menet között?
A BSW (British Standard Whitworth) menet 55 fokos profilszöggel készül és a menetemelkedést 1 hüvelykre (25,4 mm) eső menetszámmal adják meg, míg a metrikus menet 60 fokos profilszöggel rendelkezik és a menetemelkedést milliméterben mérik. A két menettípus nem cserélhető fel egymással.
Miért tartalmaz a kézi BSW készlet 3 darab menetfúrót?
A kézi megmunkálás során nincsen gépi megvezetés, így a teljes menetprofilt egy lépésben kifaragni nagy vágónyomatékkal és törésveszéllyel járna. A 3 részes készlet (elő-, közép- és készrevágó) három lépésre osztja el a leválasztandó anyagmennyiséget, így kisebb kézi erővel és tisztább felülettel vágható a menet.
Milyen anyagok megmunkálására alkalmas ez a HSS menetfúró?
A szerszám kiválóan alkalmas általános szerkezeti acélok, ötvözetlen acélok, szürkeöntvények és színesfémek kézi menetvágására maximum 950 N/mm² szakítószilárdságig.
Szabad-e géppel hajtani ezt a kézi menetfúró készletet?
A szerszámot alapvetően kézi hajtóvassal történő használatra tervezték. Gépi megmunkáláshoz a bekezdőkúp hossza és a profillépcsőzés nem optimális; gépi menetfúráshoz egybe-gépi menetfúrók használatát javasoljuk.
