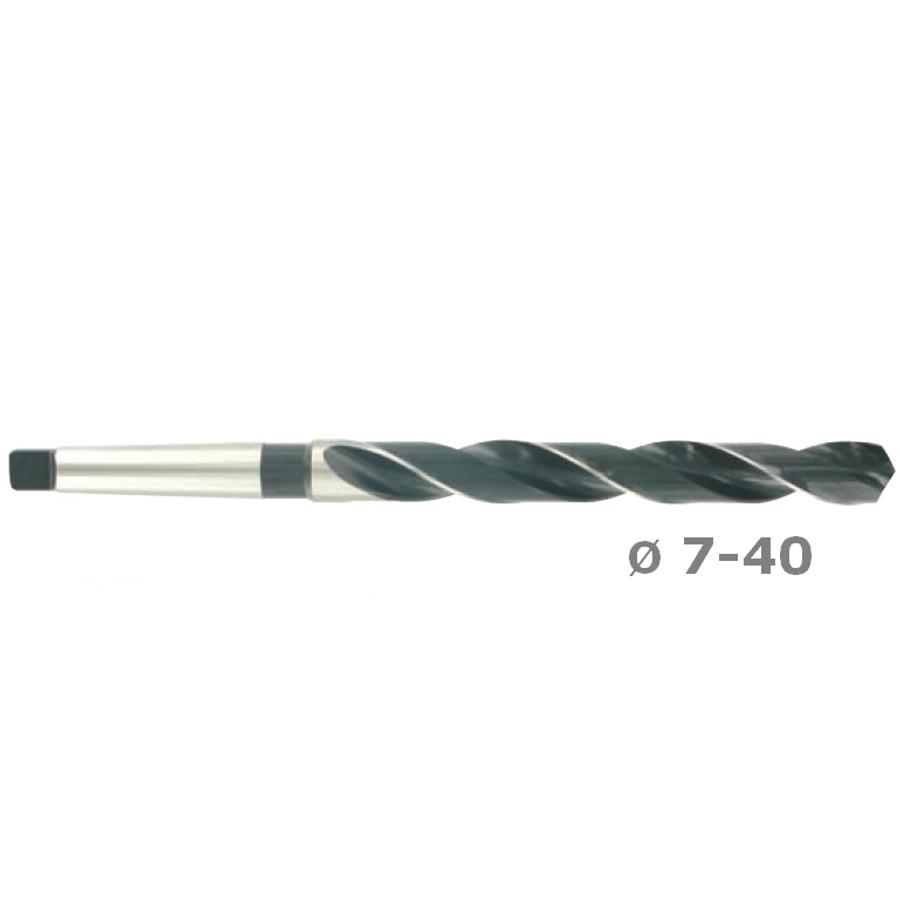

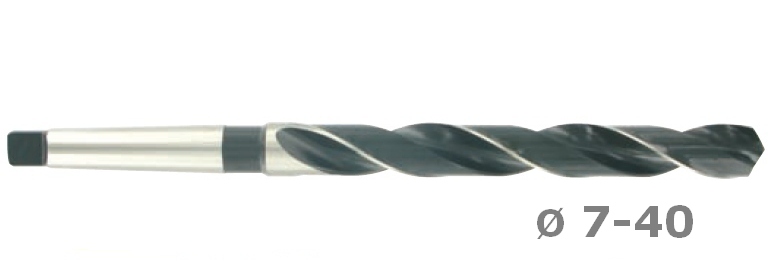

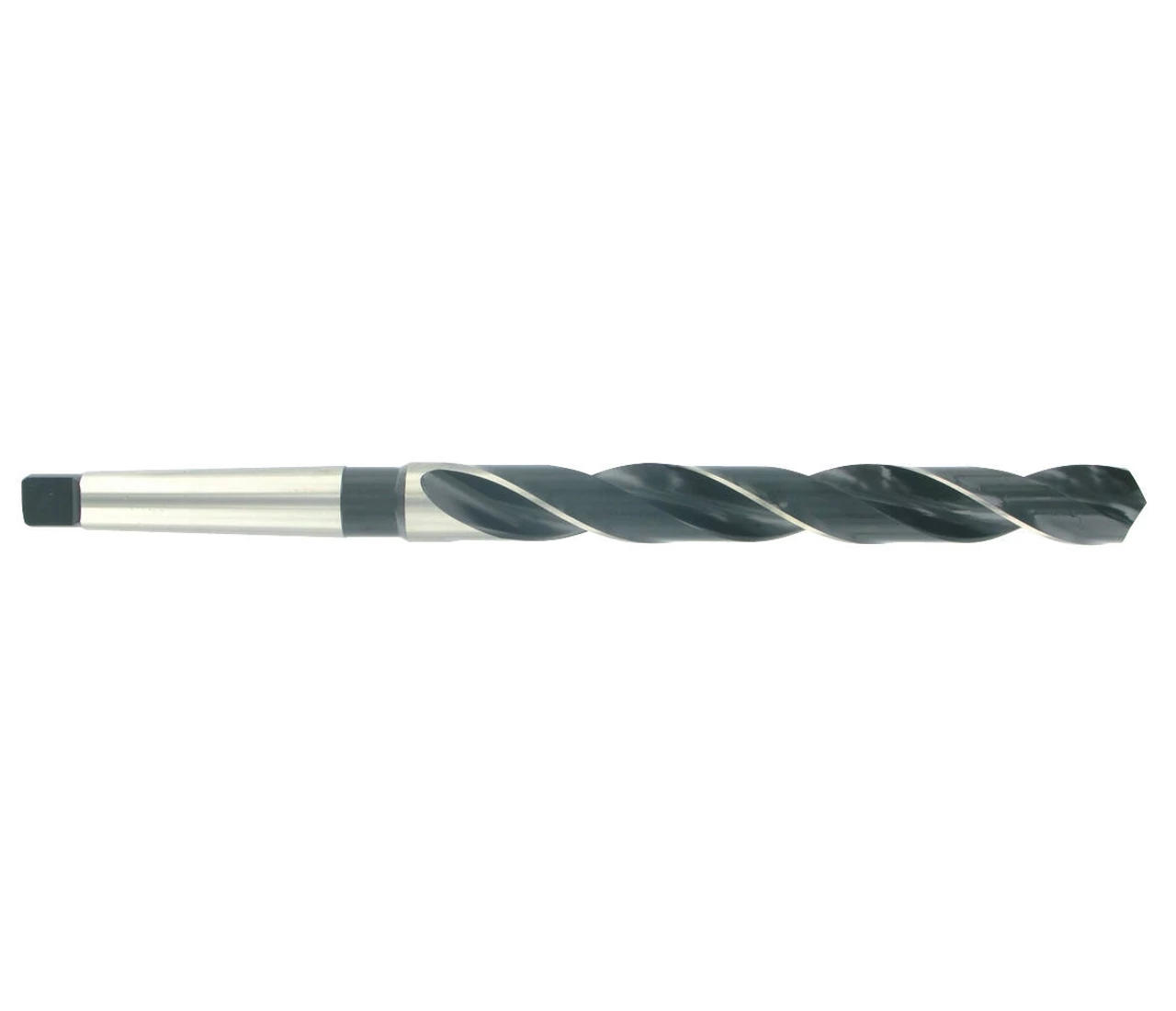

Hosszú és extra hosszú Morse-kúpos HSS csigafúrók
-
Ø 8-40 mm
Ipari HSS gyorsacél csigafúrók Morse-kúpos (MK) szárral, kifejezetten mélyfúrási feladatokhoz fejlesztve a DIN 341 és a DIN 1870 szabvány szerint. Az oxidbevonat javítja a kenést és akadályozza az élrátét-képződést, így a szerszám kiválóan teljesít acélban, öntöttvasban és rozsdamentes anyagokban 950 N/mm²-ig. A közvetlen gépi rögzítés garantálja a maximális nyomatékátvitelt és a precíz futáspontosságot. -
- Gyártó: TIVOLY
- Típuskód / cikkszám: T110, 1141101,T204,1142041,T205,1142051
-
Elérhetőség:
Lásd méretenként
-
| Átmérő: | Teljes/dolg.hossz (kúp): | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
D 8
|
L181/100 MK1
|
1 db raktáron
|
Ár:
11.968 Ft (9.424 Ft+ÁFA)
|
1141101 0800
|
|
D 8,5
|
L181/100 MK1
|
2-3 nap (általában)
|
Ár:
11.968 Ft (9.424 Ft+ÁFA)
|
1141101 0850
|
|
D 9
|
L188/107 MK1
|
1 db raktáron
|
Ár:
13.223 Ft (10.412 Ft+ÁFA)
|
1141101 0900
|
|
D 9,5
|
L188/107 MK1
|
2-3 nap (általában)
|
Ár:
14.478 Ft (11.400 Ft+ÁFA)
|
1141101 0950
|
|
D10
|
L197/116 MK1
|
2-3 nap (általában)
|
Ár:
14.961 Ft (11.780 Ft+ÁFA)
|
1141101 1000
|
|
D10
|
L315/235 MK1
|
1 db raktáron
|
Ár:
33.492 Ft (26.372 Ft+ÁFA)
|
1142041 1000
|
|
D10,5
|
L197/116 MK1
|
2-3 nap (általában)
|
Ár:
15.540 Ft (12.236 Ft+ÁFA)
|
1141101 1050
|
|
D11
|
L206/125 MK1
|
2-3 nap (általában)
|
Ár:
14.961 Ft (11.780 Ft+ÁFA)
|
1141101 1100
|
|
D11,5
|
L206/125 MK1
|
2-3 nap (általában)
|
Ár:
19.304 Ft (15.200 Ft+ÁFA)
|
1141101 1150
|
|
D12
|
L215/134 MK1
|
1 db raktáron
|
Ár:
15.926 Ft (12.540 Ft+ÁFA)
|
1141101 1200
|
|
D12,5
|
L215/134 MK1
|
2-3 nap (általában)
|
Ár:
18.049 Ft (14.212 Ft+ÁFA)
|
1141101 1250
|
|
D13
|
L215/134 MK1
|
1 db raktáron
|
Ár:
16.408 Ft (12.920 Ft+ÁFA)
|
1141101 1300
|
|
D13,5
|
L223/142 MK1
|
1 db raktáron
|
Ár:
17.760 Ft (13.984 Ft+ÁFA)
|
1141101 1350
|
|
D14
|
L223/142 MK1
|
1 db raktáron
|
Ár:
18.435 Ft (14.516 Ft+ÁFA)
|
1141101 1400
|
|
D14
|
L315/215 MK2
|
1 db raktáron
|
Ár:
40.635 Ft (31.996 Ft+ÁFA)
|
1142041 1400
|
|
D14
|
L325/220 MK1
|
2 db raktáron
|
Ár:
48.067 Ft (37.848 Ft+ÁFA)
|
1142051 1400
|
|
D14,5
|
L245/147 MK2
|
2-3 nap (általában)
|
Ár:
23.165 Ft (18.240 Ft+ÁFA)
|
1141101 1450
|
|
D15
|
L245/147 MK2
|
2-3 nap (általában)
|
Ár:
23.165 Ft (18.240 Ft+ÁFA)
|
1141101 1500
|
|
D15
|
L400/300 MK2
|
1 db raktáron
|
Ár:
52.314 Ft (41.192 Ft+ÁFA)
|
1142051 1500
|
|
D15,5
|
L251/153 MK2
|
2-3 nap (általában)
|
Ár:
22.779 Ft (17.936 Ft+ÁFA)
|
1141101 1550
|
|
D16
|
L251/153 MK2
|
1 db raktáron
|
Ár:
23.647 Ft (18.620 Ft+ÁFA)
|
1141101 1600
|
|
D16
|
L315/215 MK2
|
1 db raktáron
|
Ár:
44.592 Ft (35.112 Ft+ÁFA)
|
1142041 1600
|
|
D16
|
L355/230 MK2
|
1 db raktáron
|
Ár:
55.113 Ft (43.396 Ft+ÁFA)
|
1142051 1600
|
|
D16,5
|
L257/159 MK2
|
1 db raktáron
|
Ár:
25.674 Ft (20.216 Ft+ÁFA)
|
1141101 1650
|
|
D17
|
L257/159 MK2
|
1 db raktáron
|
Ár:
25.674 Ft (20.216 Ft+ÁFA)
|
1141101 1700
|
|
D17,5
|
L263/165 MK2
|
1 db raktáron
|
Ár:
29.439 Ft (23.180 Ft+ÁFA)
|
1141101 1750
|
|
D18
|
L263/165 MK2
|
1 db raktáron
|
Ár:
28.570 Ft (22.496 Ft+ÁFA)
|
1141101 1800
|
|
D18
|
L315/215 MK2
|
1 db raktáron
|
Ár:
51.252 Ft (40.356 Ft+ÁFA)
|
1142041 1800
|
|
D18,5
|
L269/171 MK2
|
1 db raktáron
|
Ár:
32.334 Ft (25.460 Ft+ÁFA)
|
1141101 1850
|
|
D19
|
L269/171 MK2
|
1 db raktáron
|
Ár:
30.211 Ft (23.788 Ft+ÁFA)
|
1141101 1900
|
|
D19,5
|
L275/177 MK2
|
2-3 nap (általában)
|
Ár:
35.230 Ft (27.740 Ft+ÁFA)
|
1141101 1950
|
|
D20
|
L275/177 MK2
|
1 db raktáron
|
Ár:
32.334 Ft (25.460 Ft+ÁFA)
|
1141101 2000
|
|
D20
|
L315/215 MK2
|
1 db raktáron
|
Ár:
56.464 Ft (44.460 Ft+ÁFA)
|
1142041 2000
|
|
D20
|
L400/300 MK2
|
1 db raktáron
|
Ár:
75.768 Ft (59.660 Ft+ÁFA)
|
1142051 2000
|
|
D20,5
|
L282/184 MK2
|
2-3 nap (általában)
|
Ár:
41.407 Ft (32.604 Ft+ÁFA)
|
1141101 2050
|
|
D21
|
L282/184 MK2
|
1 db raktáron
|
Ár:
37.257 Ft (29.336 Ft+ÁFA)
|
1141101 2100
|
|
D21,5
|
L289/191 MK2
|
2-3 nap (általában)
|
Ár:
45.171 Ft (35.568 Ft+ÁFA)
|
1141101 2150
|
|
D22
|
L289/191 MK2
|
1 db raktáron
|
Ár:
42.276 Ft (33.288 Ft+ÁFA)
|
1141101 2200
|
|
D22,5
|
L296/198 MK2
|
2-3 nap (általában)
|
Ár:
49.997 Ft (39.368 Ft+ÁFA)
|
1141101 2250
|
|
D23
|
L296/198 MK2
|
2-3 nap (általában)
|
Ár:
42.276 Ft (33.288 Ft+ÁFA)
|
1141101 2300
|
|
D24
|
L327/206 MK3
|
2-3 nap (általában)
|
Ár:
54.244 Ft (42.712 Ft+ÁFA)
|
1141101 2400
|
|
D25
|
L327/206 MK3
|
1 db raktáron
|
Ár:
54.244 Ft (42.712 Ft+ÁFA)
|
1141101 2500
|
|
D26
|
L335/214 MK3
|
1 db raktáron
|
Ár:
57.140 Ft (44.992 Ft+ÁFA)
|
1141101 2600
|
|
D27
|
L343/222 MK3
|
2-3 nap (általában)
|
Ár:
61.676 Ft (48.564 Ft+ÁFA)
|
1141101 2700
|
|
D28
|
L343/222 MK3
|
1 db raktáron
|
Ár:
70.363 Ft (55.404 Ft+ÁFA)
|
1141101 2800
|
|
D29
|
L351/230 MK3
|
2-3 nap (általában)
|
Ár:
77.023 Ft (60.648 Ft+ÁFA)
|
1141101 2900
|
|
D30
|
L351/230 MK3
|
1 db raktáron
|
Ár:
79.050 Ft (62.244 Ft+ÁFA)
|
1141101 3000
|
|
D31
|
L360/239 MK3
|
2-3 nap (általában)
|
Ár:
100.188 Ft (78.888 Ft+ÁFA)
|
1141101 3100
|
|
D32
|
L397/248 MK4
|
1 db raktáron
|
Ár:
100.188 Ft (78.888 Ft+ÁFA)
|
1141101 3200
|
|
D33
|
L397/248 MK4
|
2-3 nap (általában)
|
Ár:
106.848 Ft (84.132 Ft+ÁFA)
|
1141101 3300
|
|
D35
|
L406/257 MK4
|
2-3 nap (általában)
|
Ár:
130.785 Ft (102.980 Ft+ÁFA)
|
1141101 3500
|
|
D38
|
L426/277 MK4
|
2-3 nap (általában)
|
Ár:
169.779 Ft (133.684 Ft+ÁFA)
|
1141101 3800
|
|
D39
|
L426/277 MK4
|
2-3 nap (általában)
|
Ár:
177.114 Ft (139.460 Ft+ÁFA)
|
1141101 3900
|
|
D40
|
L426/277 MK4
|
2-3 nap (általában)
|
Ár:
192.075 Ft (151.240 Ft+ÁFA)
|
1141101 4000
|
Hosszú és extra hosszú Morse-kúpos HSS csigafúrók

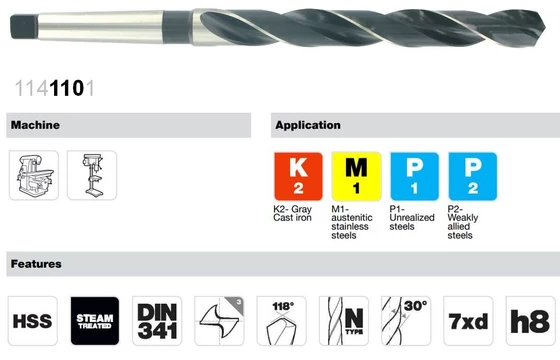

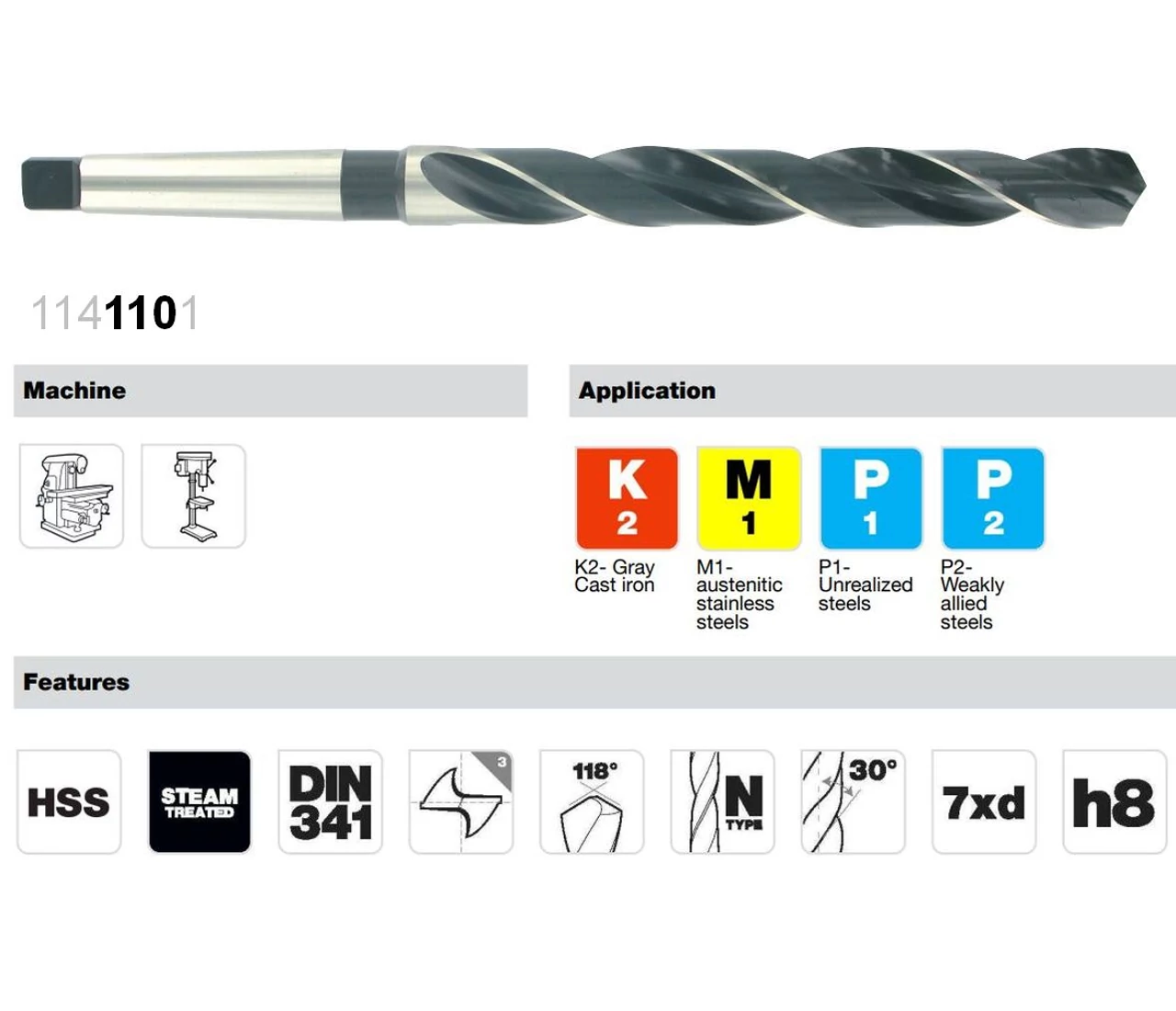

Műszaki adatlap - 1141101
.
Ipari mélyfúrás Morse-kúpos kivitelben

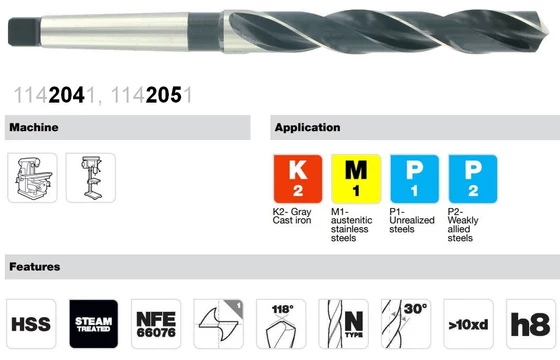

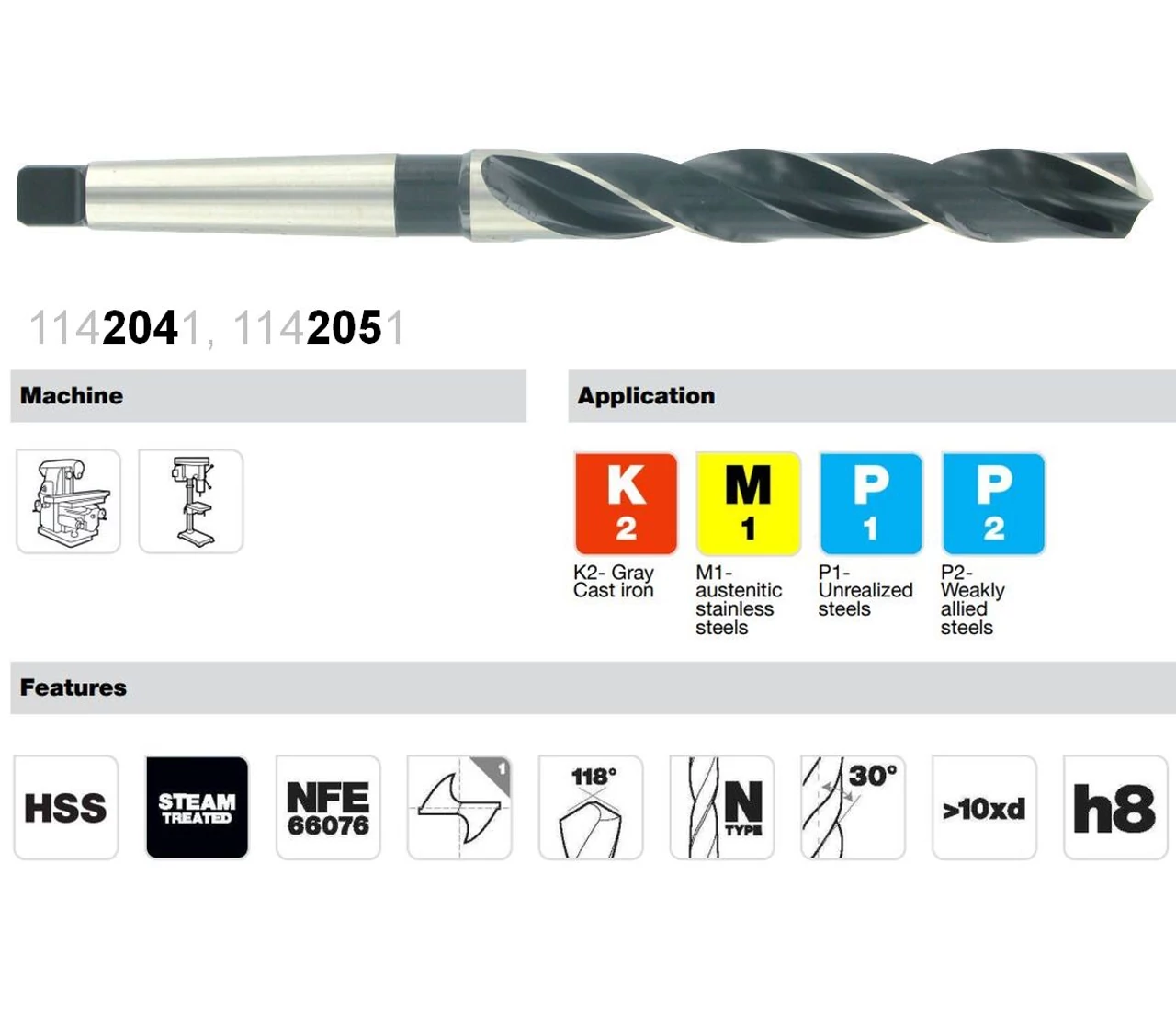

Nagyobb furatmélységek esetén a hagyományos fúrók hossza gyakran kevésnek bizonyul. Ez a termékcsalád a hosszú (DIN 341) és az extra hosszú kiviteleket (DIN 1870-1) vonja össze, biztosítva a stabil megvezetést és a hatékony forgácskihordást. A Morse-kúpos szár közvetlen csatlakozást tesz lehetővé a fúrógép vagy eszterga főorsójába, kiküszöbölve a tokmány okozta esetleges pontatlanságokat és megcsúszást.
A STEAM (gőzölt) felületkezelés előnyei
- Jobb kenőanyag-megtartás: A fekete oxidréteg porózus szerkezete magába szívja a hűtő-kenő folyadékot, így közvetlenül a vágóélnél fejti ki hatását.
- Csökkentett súrlódás: Kisebb az ellenállás a forgácskivezetés során, ami mérsékli a hőtermelést és növeli a szerszám élettartamát.
- Élrátét elleni védelem: Megakadályozza, hogy a lágyabb acélok vagy öntvények forgácsa rásüljön a fúró éleire.
Műszaki jellemzők
- HSS alapanyag: Megbízható teljesítmény általános gépipari felhasználásra 950 N/mm²-ig.
- 118°-os csúcsszög: Klasszikus, robusztus élezés, amely jól bírja a nagy igénybevételt és könnyen újraélezhető.
- Type N horonyprofil: 30 fokos spirálszög, amely optimális merevséget biztosít a hosszú szerszámtestnek, csökkentve a vibrációt mély fúrás közben.
- Morse-kúpos befogás: Megbízható súrlódásos kötés, amely nagy nyomatékátvitelt tesz lehetővé nagy átmérőjű fúrásnál is.
Alkalmazási javaslatok
Kifejezetten javasolt mély furatok készítéséhez vastag falú acélszerkezetekben, géptestekben és öntvényekben. A hosszú kivitel miatt javasolt a fúrást egy rövidebb, standard (DIN 345) kúpos szárú fúróval előfúrni (kb. 1-2xD mélységben), hogy a hosszú szerszám azonnal stabil megvezetést kapjon.
Gyakori kérdések
Mikor válasszam a DIN 341 (hosszú) kivitelt a standard helyett?
Amikor a furat mélysége meghaladja a standard fúró hasznos hosszát, vagy ha a megmunkálandó darab elhelyezkedése miatt távolabbról kell indítani a fúrást.
Szükséges-e előfúrás ezeknél a fúróknál?
Nagyobb átmérők esetén (kb. 20-25 mm felett) a keresztszán-ellenállás csökkentése érdekében, illetve a hosszú szerszám pontos megvezetése miatt ajánlott egy kisebb átmérőjű vagy rövidebb fúróval indítani.
Milyen gépekhez alkalmas a Morse-kúp?
Minden olyan oszlopos fúrógéphez, radiálfúrógéphez és esztergához, amelynek hüvelye megegyezik a fúró MK számával (pl. MK2, MK3, MK4).
