Gyémánt felületsimító -SMDB

Gyártó: COGSDILL

Felületminőség javító szerszám esztergagépre. A gyémánt felületsimító (vasaló) szerszám kitűnő felületminőséget készít külső átmérőkön, oldalfelületeken, vagy furatokban. Az esztergáláshoz hasonló műveletben a szerszám végighalad a felületen és a rúgó által a felülethez szorított gyémánt betét forgács nélküli alakítással elsimítja a felületi egyenetlenségeket.

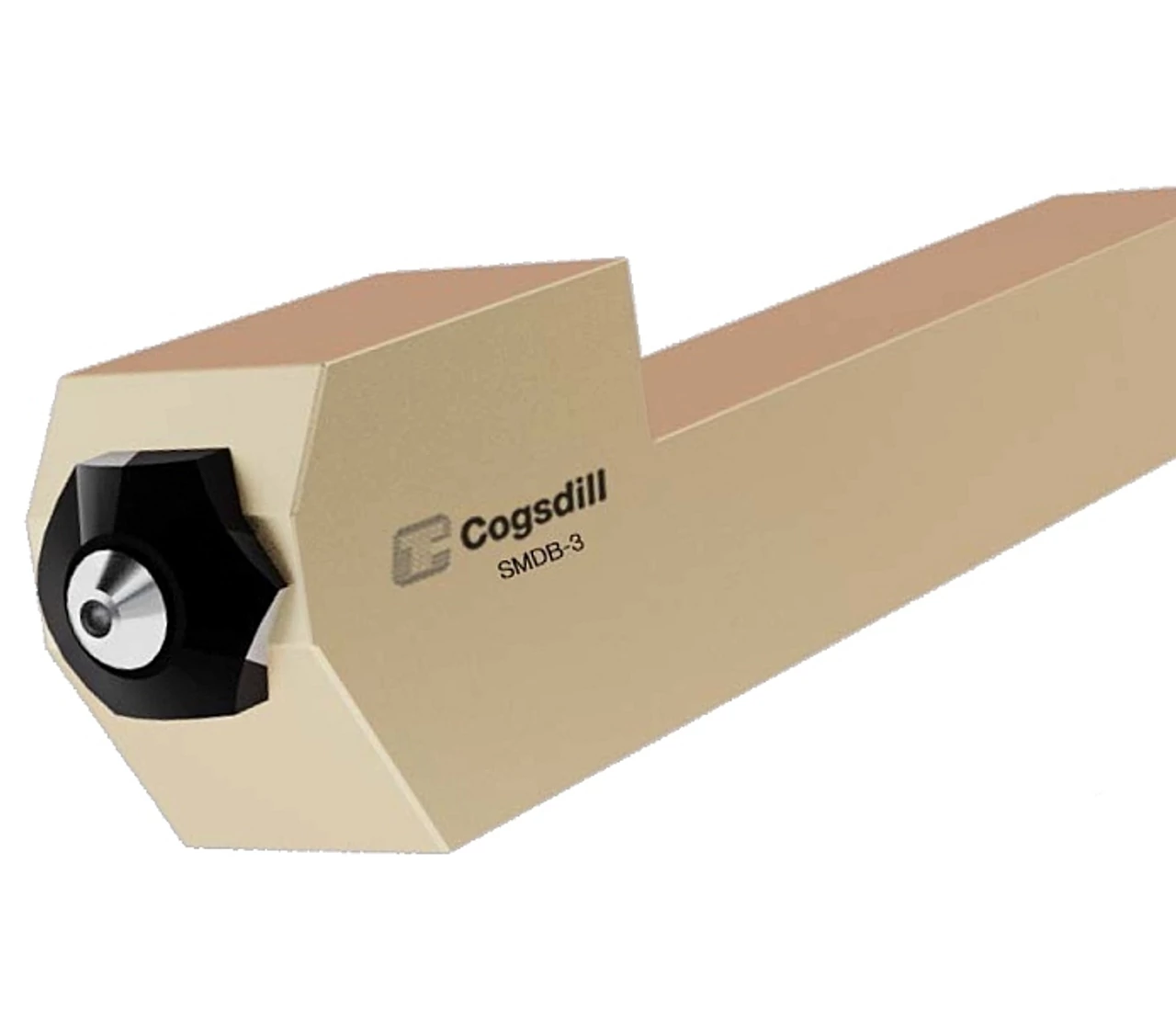

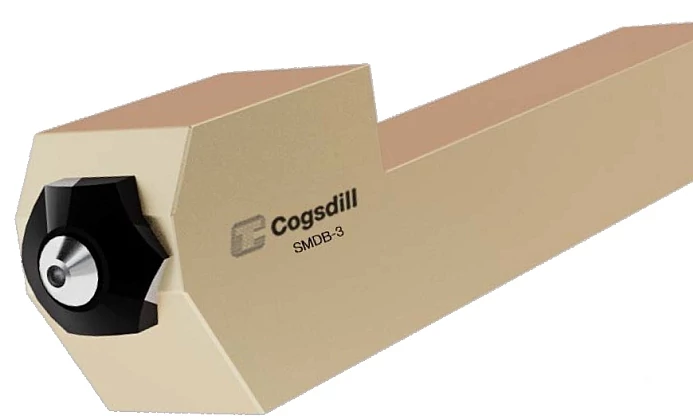

SMDB - négyzetes szár, betét a szár felső síkjában (CNC esztergagépre)

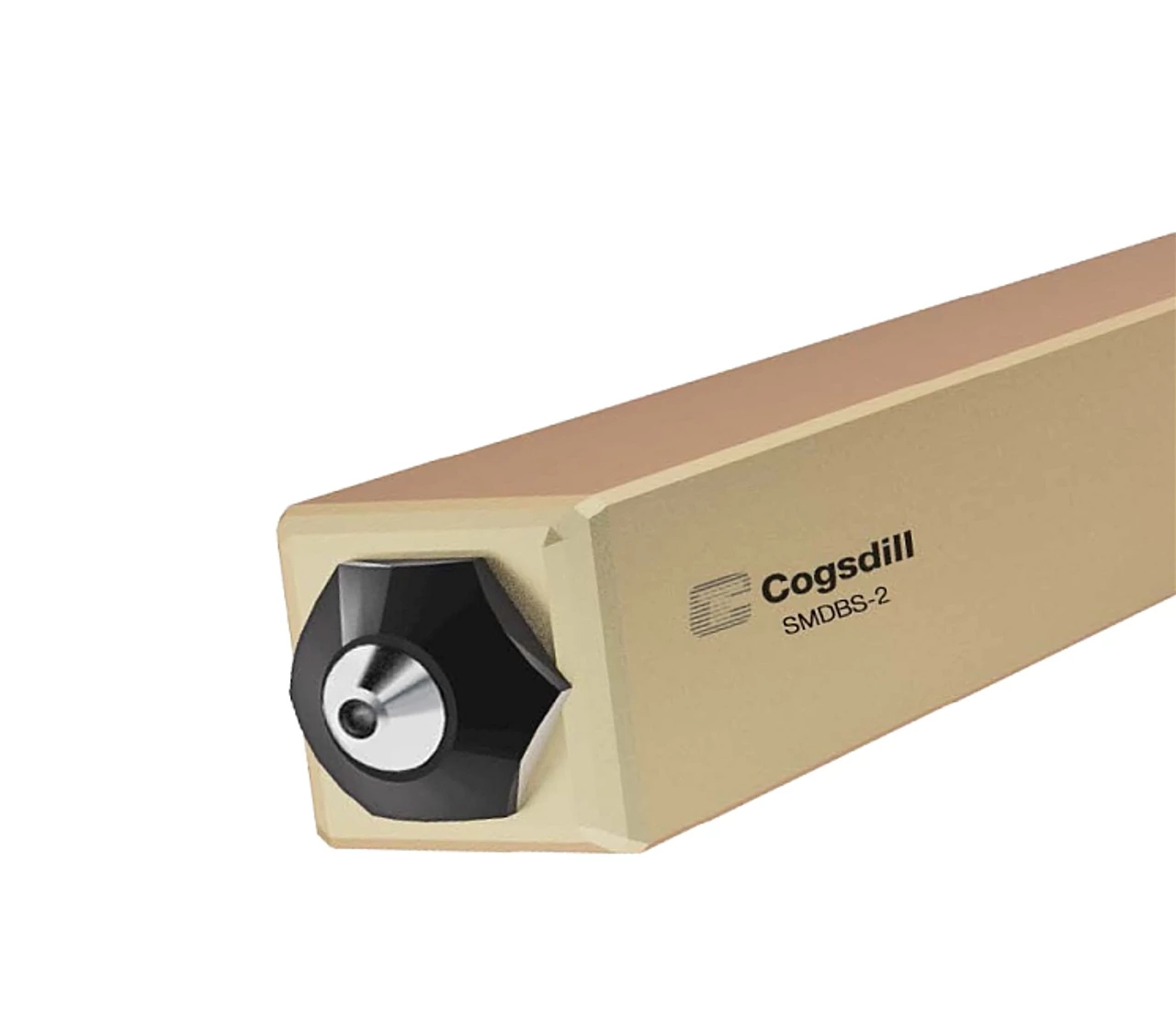

SMDBS - négyzetes szár, betét középen

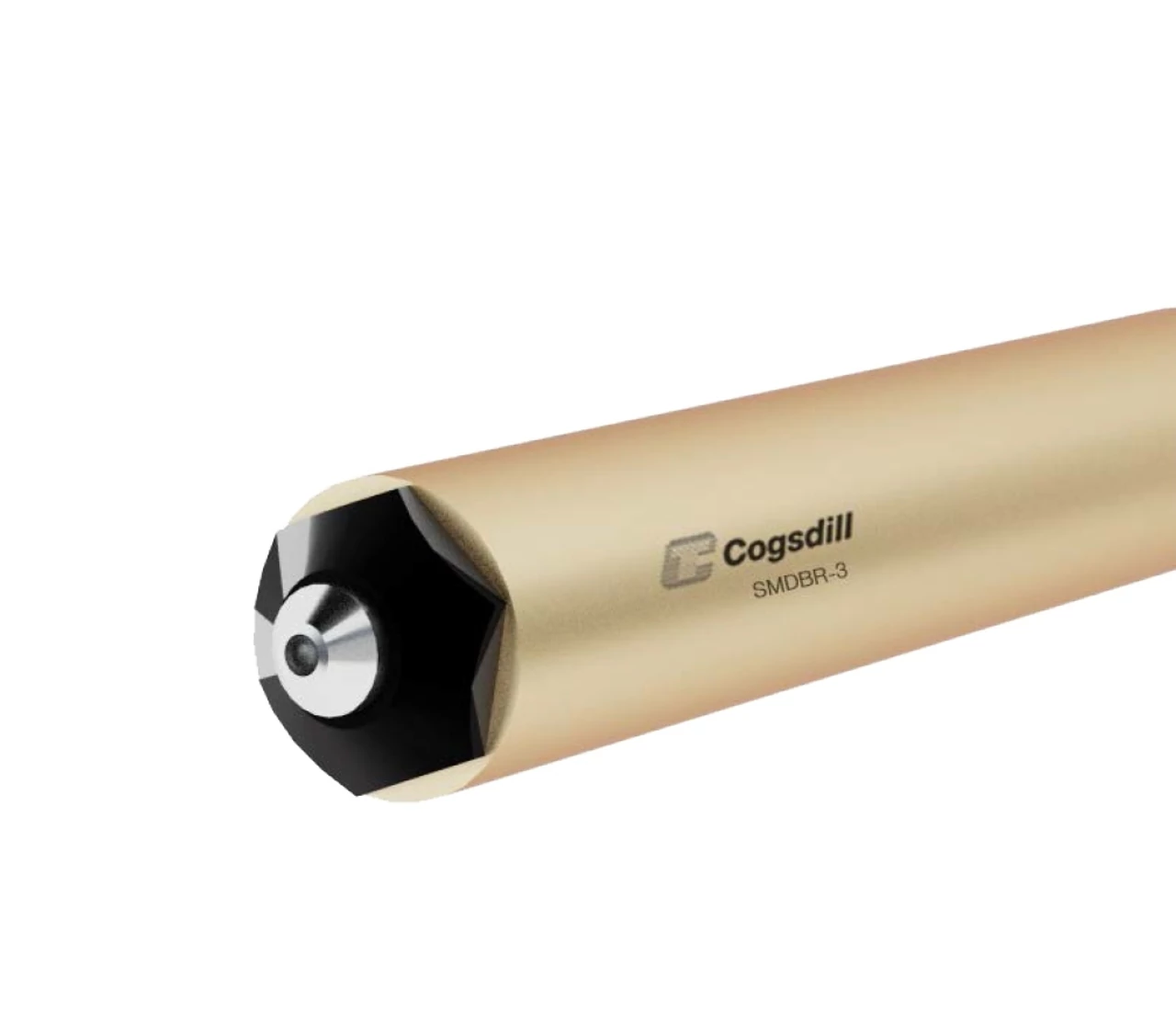

SMDBR - hengeres szár, betét középen (automata esztergára)

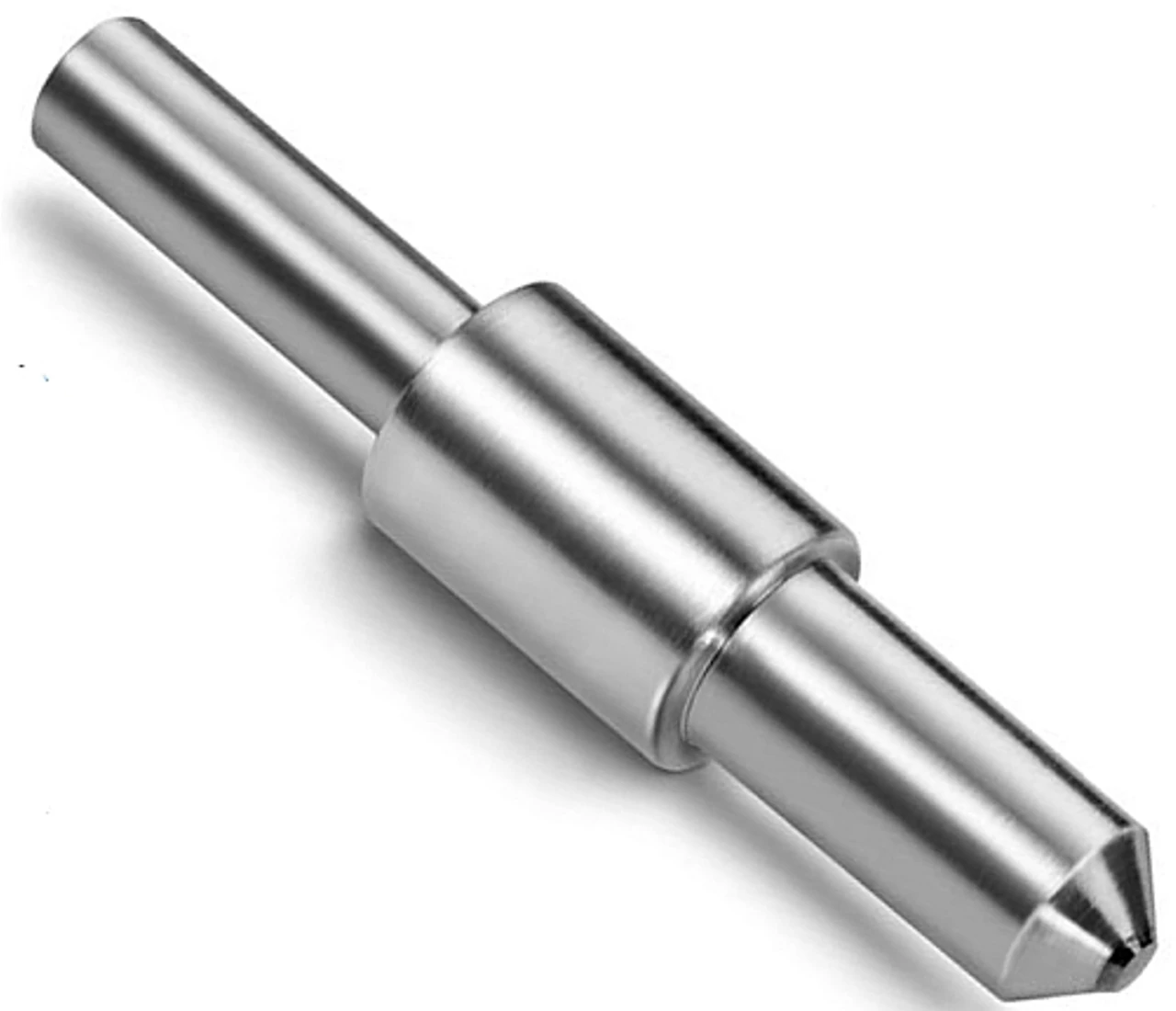

DB - különleges méretek (lásd a katalógust)

Katalógus    Használati útmutató

 ►      Termékinfó
Méret: Elérhetőség: Egységár: Cikkszám: Kosárba
12x12 L80 - SMDBS1
2-4 hét (általában)
178.340 Ft + ÁFA ( 226.492 Ft )
C-SMDBS1
12x12 L153 - SMDB1 CNC
2-4 hét (általában)
208.310 Ft + ÁFA ( 264.554 Ft )
C-SMDB1

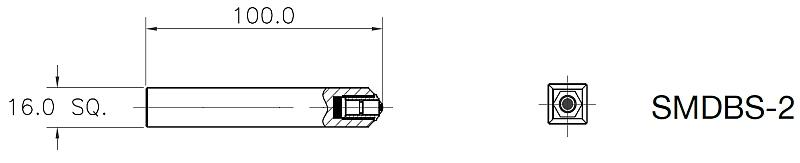

16x16 L100 -SMDBS2
2-4 hét (általában)
185.740 Ft + ÁFA ( 235.890 Ft )
C-SMDBS2
16x16 L153 - SMDB2 CNC
2-4 hét (általában)
215.710 Ft + ÁFA ( 273.952 Ft )
C-SMDB2

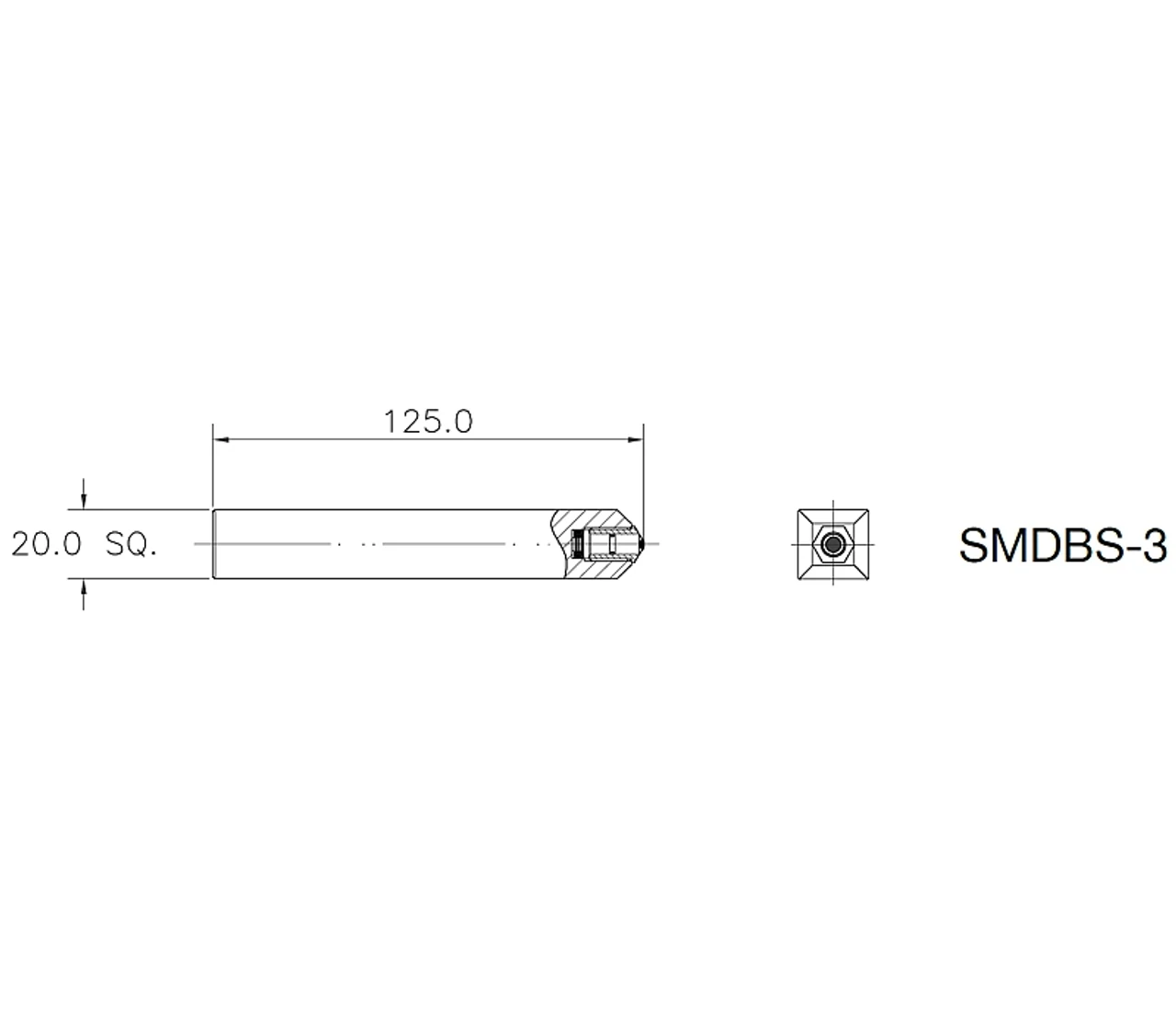

20x20 L125 - SMDBS3
2-4 hét (általában)
193.140 Ft + ÁFA ( 245.288 Ft )
C-SMDBS3
20x20 L153 - SMDB3 CNC
2-4 hét (általában)
223.110 Ft + ÁFA ( 283.350 Ft )
C-SMDB3
20x20 mm - DB4 CNC
2-4 hét (általában)
339.290 Ft + ÁFA ( 430.898 Ft )
C-DB4
25x25 mm - DB3 CNC
2-4 hét (általában)
339.290 Ft + ÁFA ( 430.898 Ft )
C-DB3

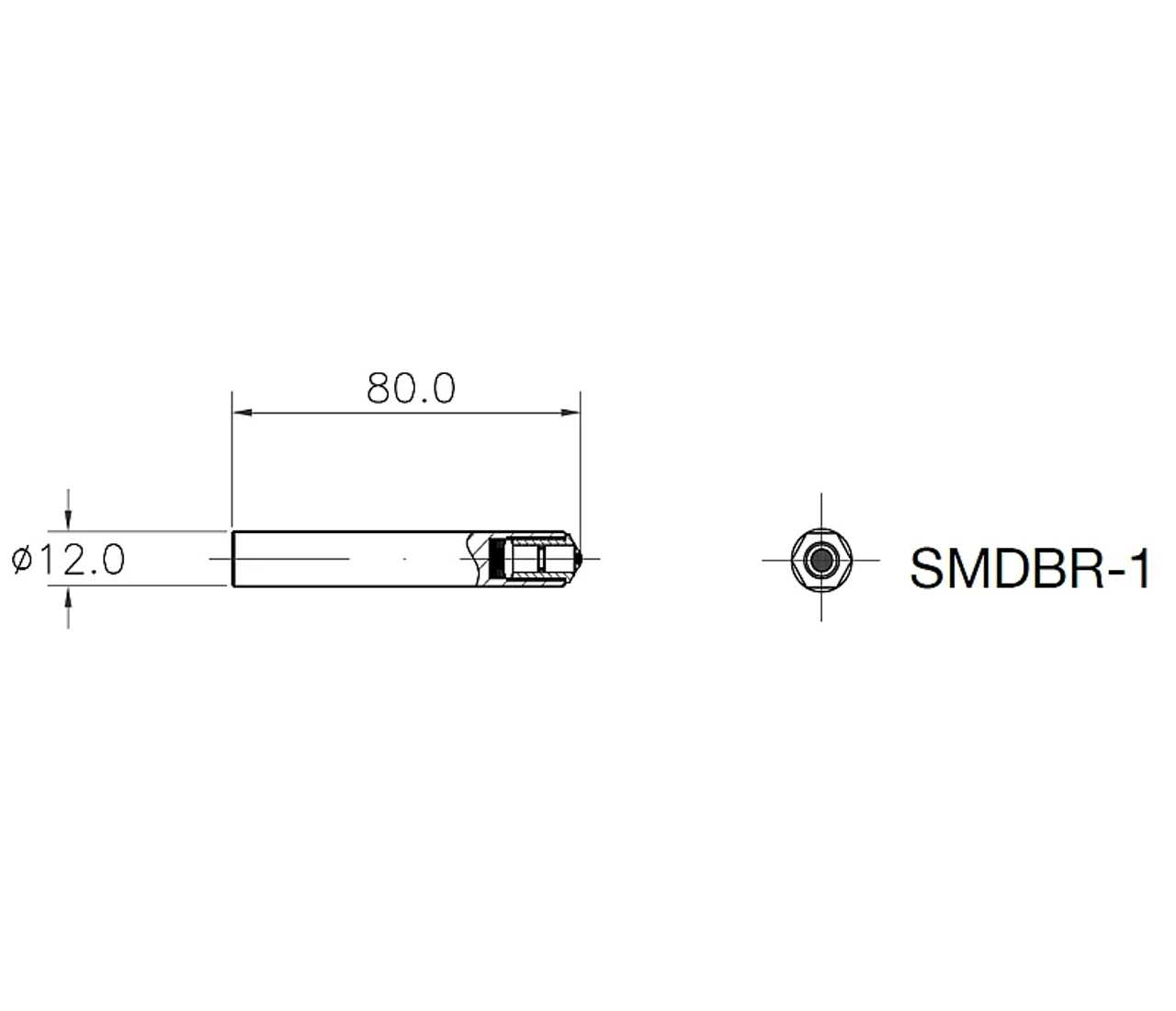

D12 L80 hengeres - SMDBR1
2-4 hét (általában)
142.820 Ft + ÁFA ( 181.381 Ft )
C-SMDBR1

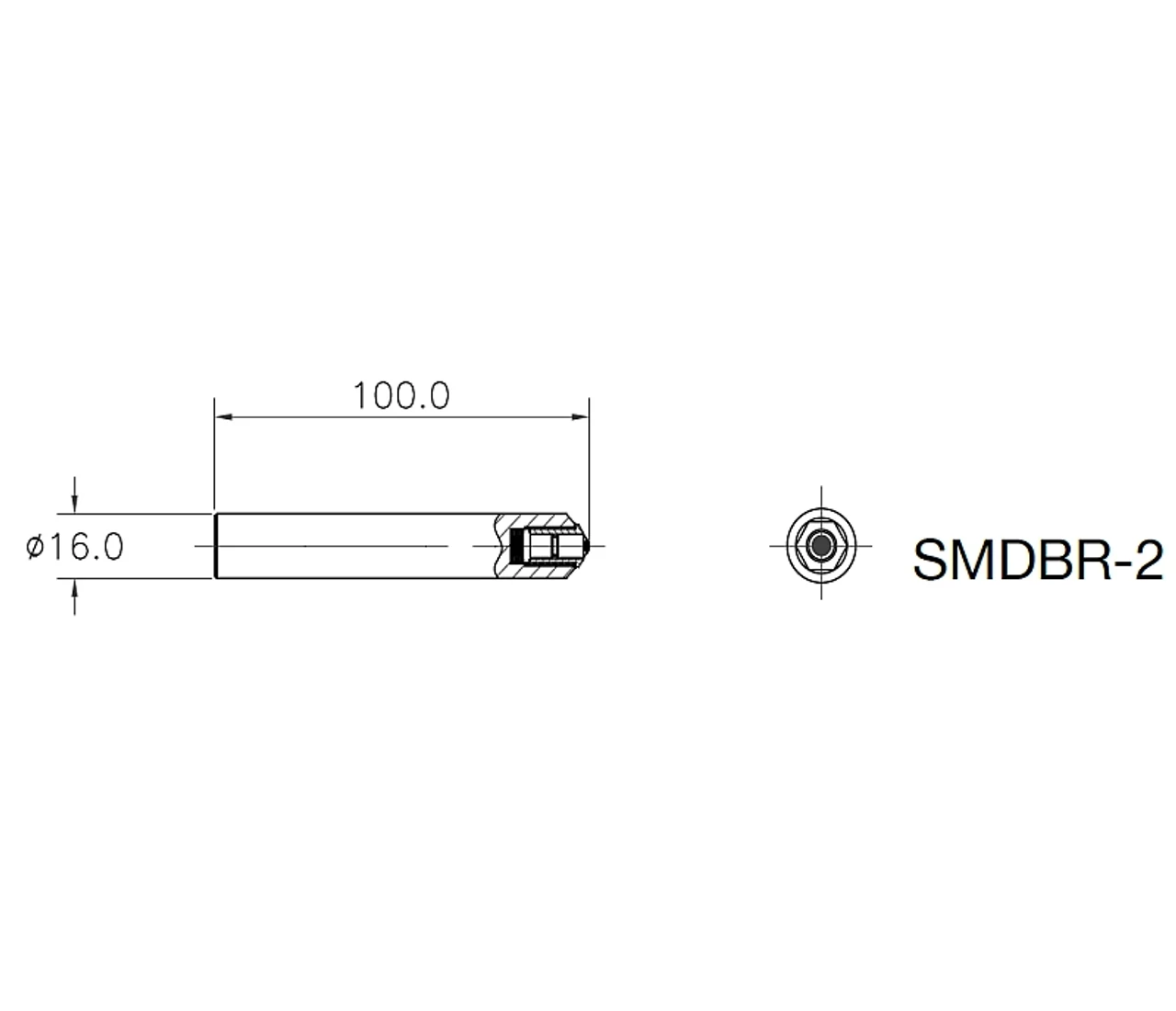

D16 L100 hengeres - SMDBR2
2-4 hét (általában)
147.260 Ft + ÁFA ( 187.020 Ft )
C-SMDBR2

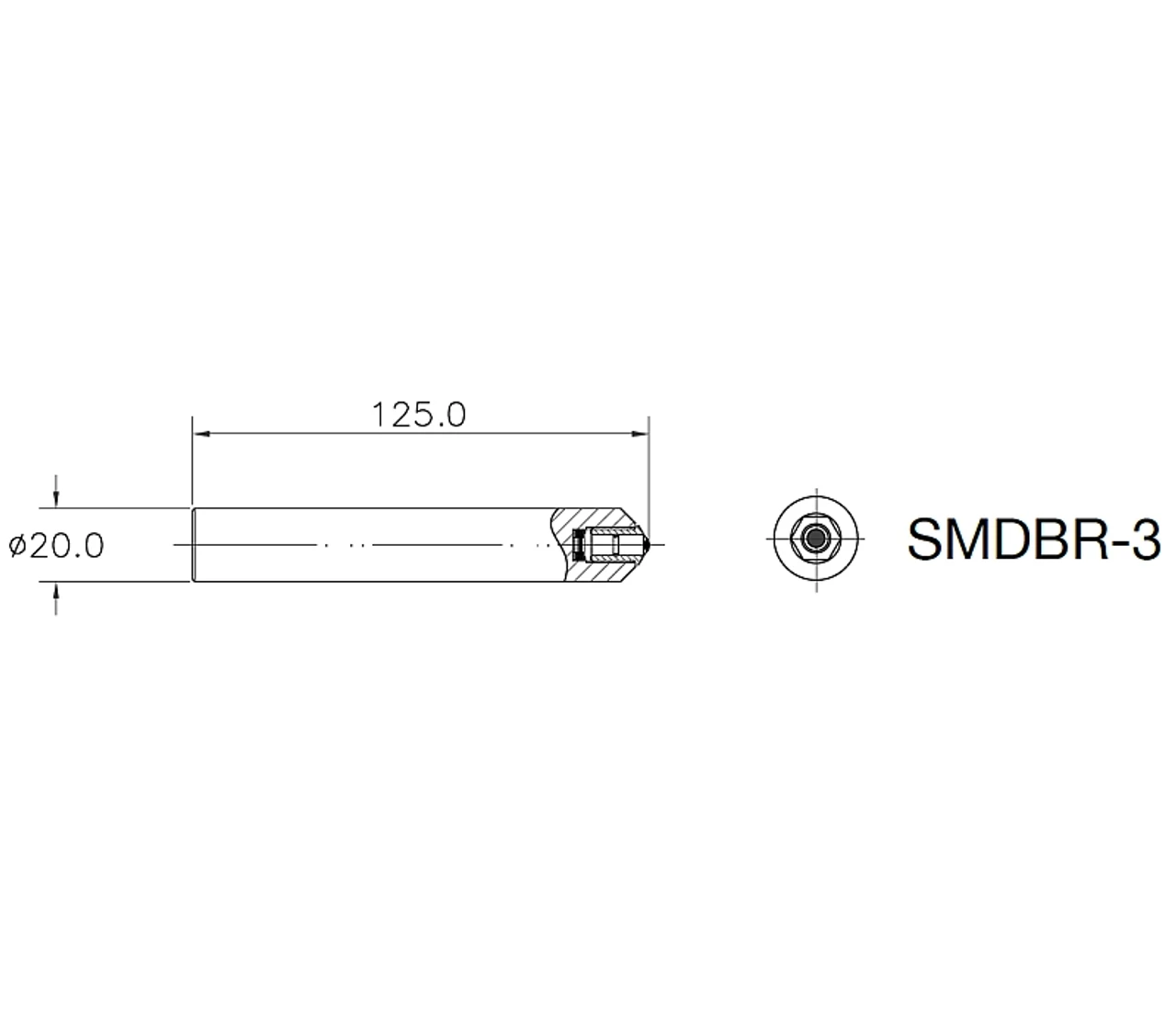

D20 L125 hengeres - SMDBR3
2-4 hét (általában)
148.740 Ft + ÁFA ( 188.900 Ft )
C-SMDBR3
Tartalék betét - SMDB
2-4 hét (általában)
112.110 Ft + ÁFA ( 142.380 Ft )
C-SMDB-04E
Tartalék betét DB
2-4 hét (általában)
128.390 Ft + ÁFA ( 163.055 Ft )
C-DB1-04E

Termékinfó:

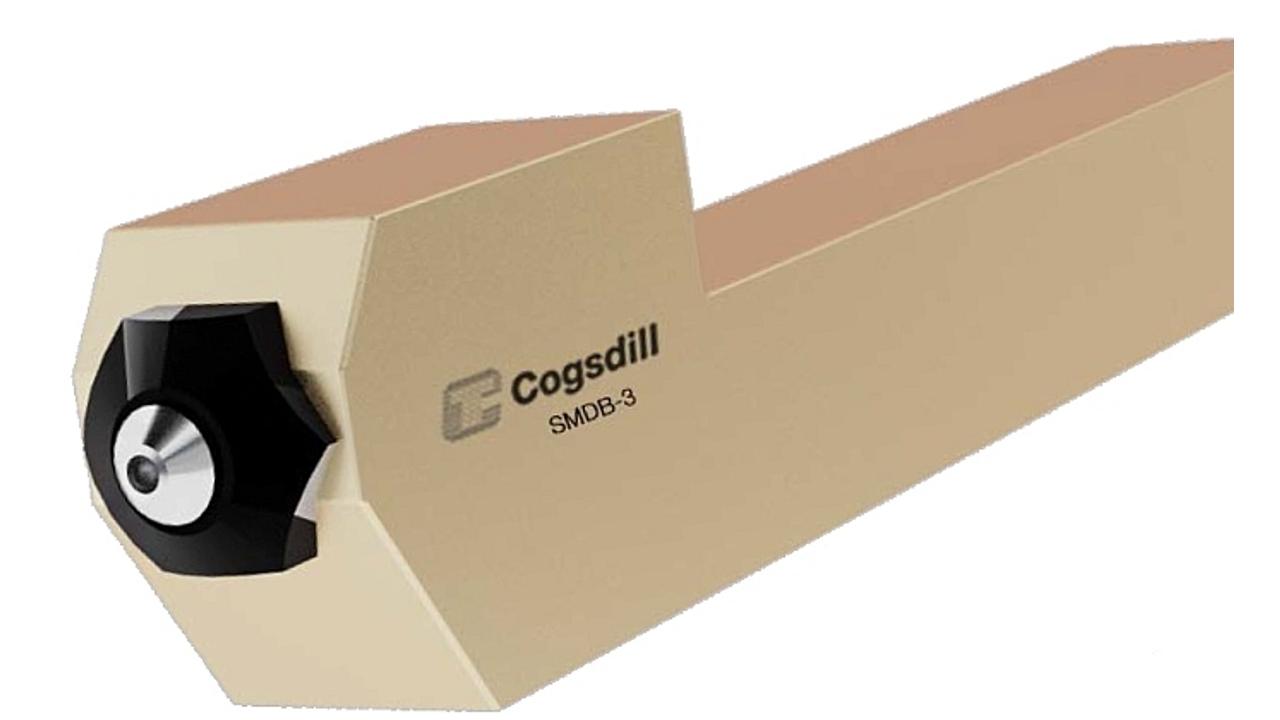

Gyémánt felületsimító -SMDB

.

A gyémánt felületsimító (vasaló) szerszám kitűnő felületminőséget készít külső átmérőkön, oldalfelületeken, vagy furatokban. Az esztergáláshoz hasonló műveletben a szerszám végighalad a felületen és a rúgó által a felülethez szorított gyémánt betét forgács nélküli alakítással elsimítja a felületi egyenetlenségeket. Megszakított felületeken (hosszanti hornyok, keresztfuratok) is használható.


Az SMDB szerszám beállítása az optimális nyomóerőre nagyon egyszerű, a polírozott gyémánt betét könnyen cserélhető.


A gyémánt felületsimítás technológiája

Katalógus

Használati útmutató


A felületsimító szerszám használata:

Első használat előtt feszítsük elő a gyémántbetétet támasztó rugót az állítócsavar 1-2 fordulatával. Ez megfelel egy 500 MPa szilárdságú acélnak, keményebb anyagokhoz növelni, lágyabbakhoz csökkenteni kell.

Fogjuk be a gyémánt szerszámot az esztergagép késtartójába, állítsuk középre, merőlegesen a munkadarab felületére. A felület megérintése után vegyünk 0,05-0,08 mm fogást, melynek hatására a gyémánt betét benyomódik a szerszámtestbe és a rugóerő a munkadarabhoz szorítja. Ezután a hosszelőtolással végigsimítjuk a felületet. A kerületi sebesség maximum 250 m/min, az előtolás 0,07-0,1 mm/fordulat legyen.

A gyémántbetét rádiusza lehetővé teszi, hogy kívülről közelítsük meg a munkadarabot, vgy megszakított felületen is dolgozzunk. Ilyenkor a fogásvétel értékét semmiképp nem szabad túllépni, mert károsulhat a gyémánt, és a nagyobb fogásvétel egyébként sem ad jobb felületet.

Tudnunk kell, hogy a gyémánt felületsimító nem olyan termelékeny, mint a többgörgős szerszámok, mert az előtolás kicsi és előfordul, hogy a kívánt felületminőséget csak több menetben lehet elérni.

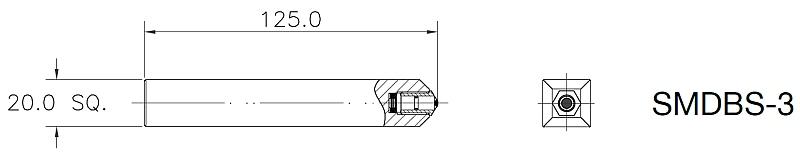

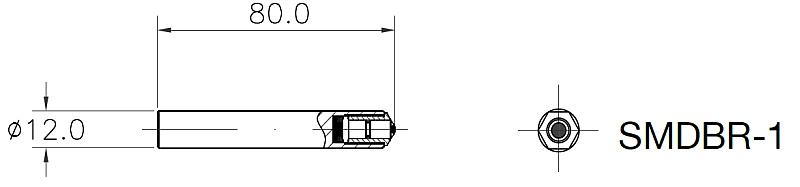

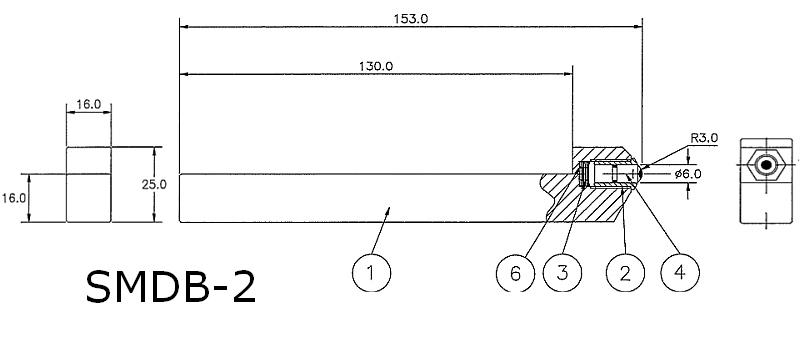

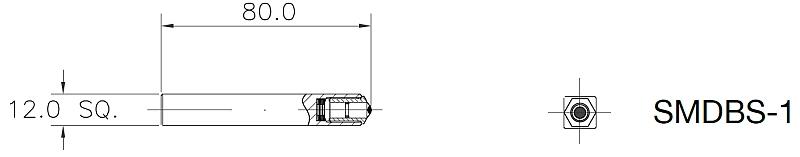

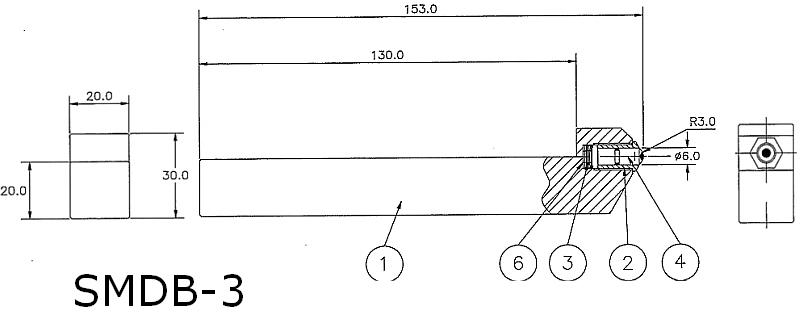

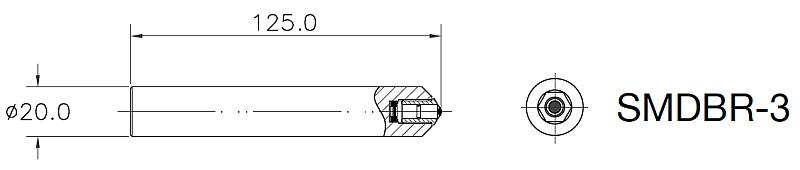

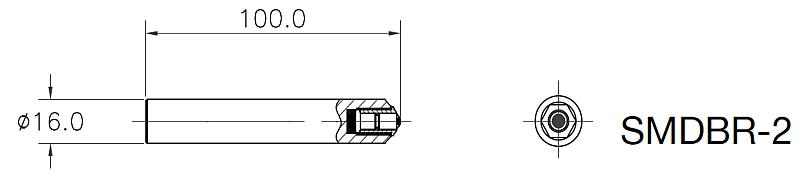

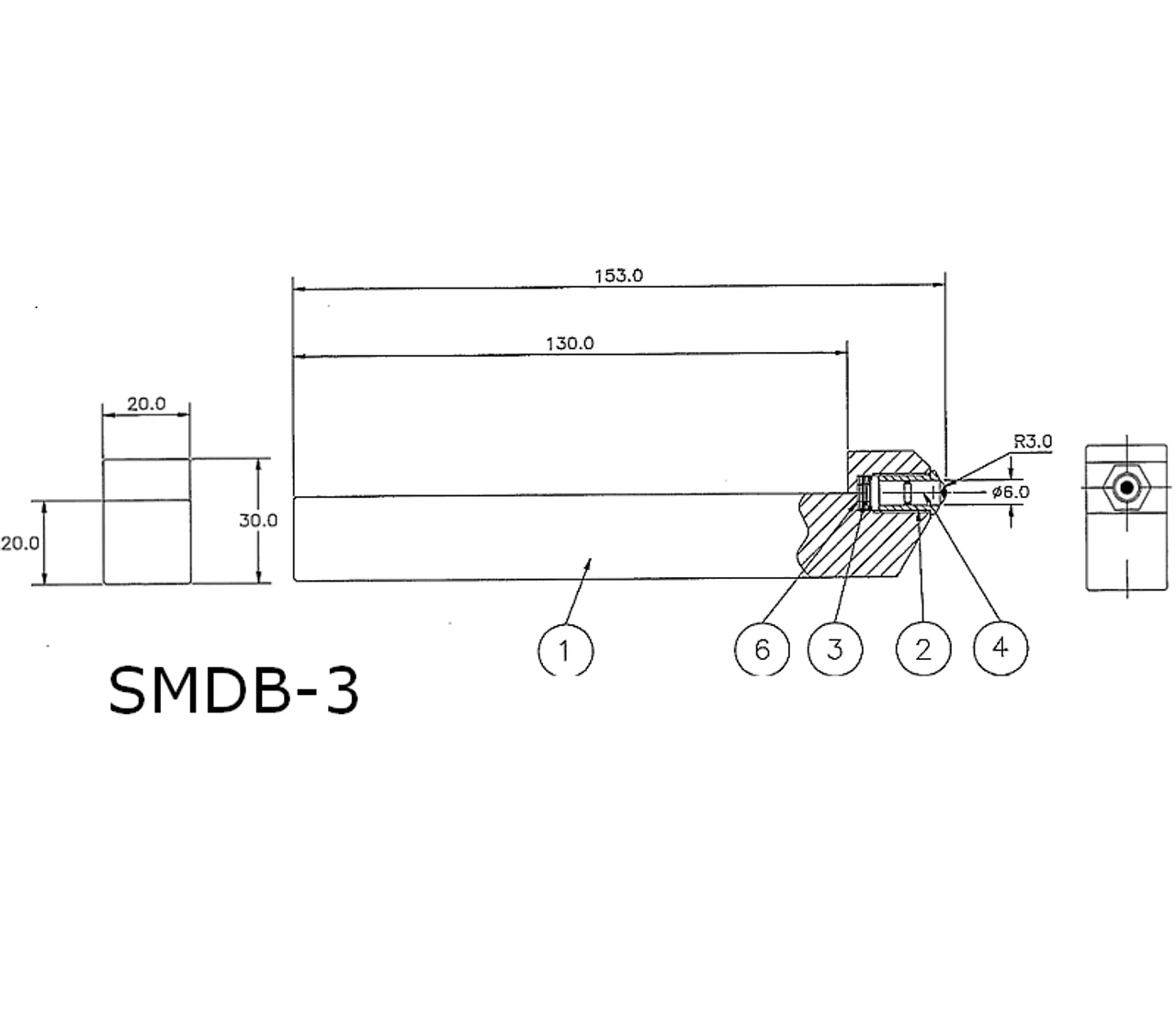

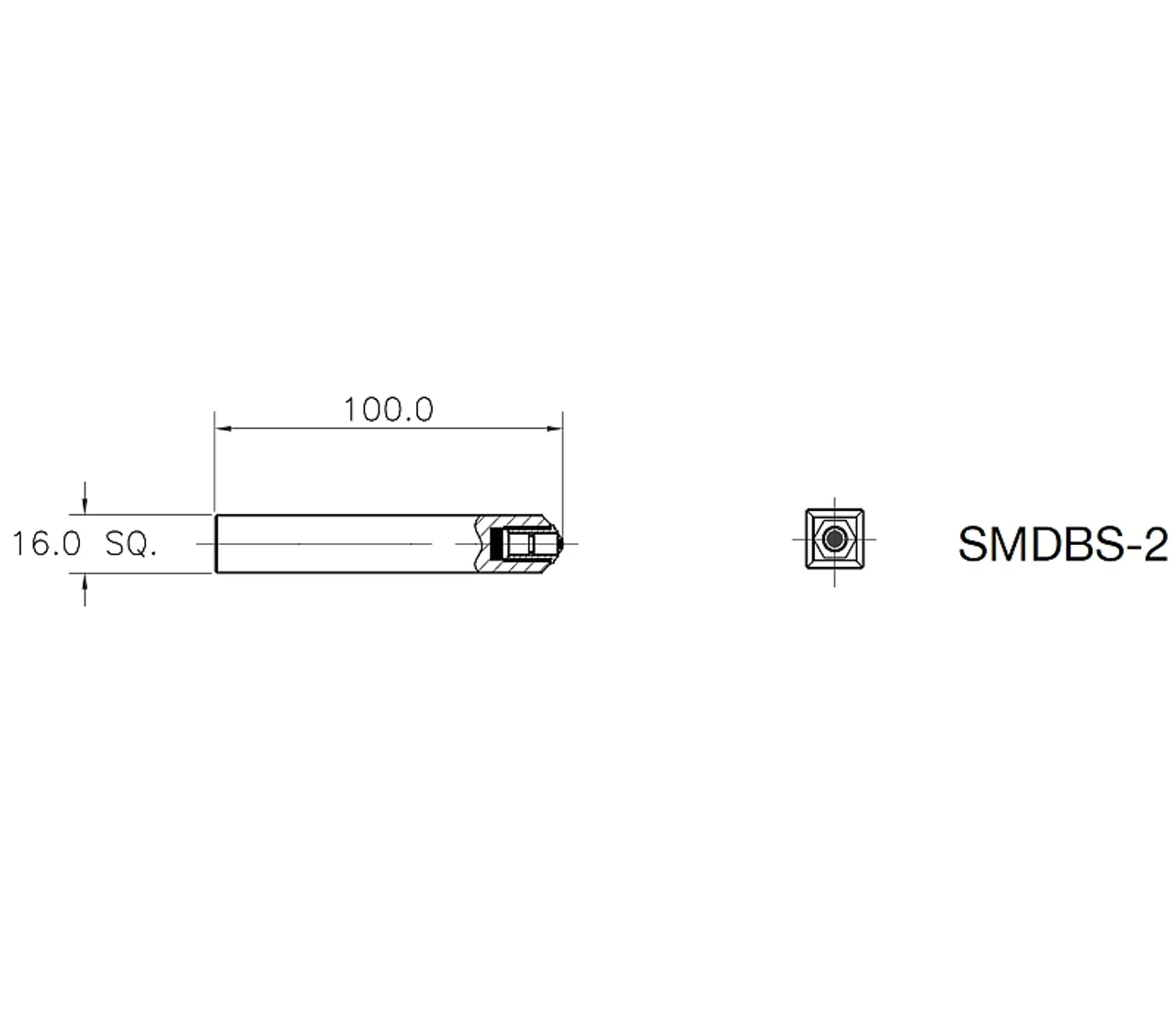

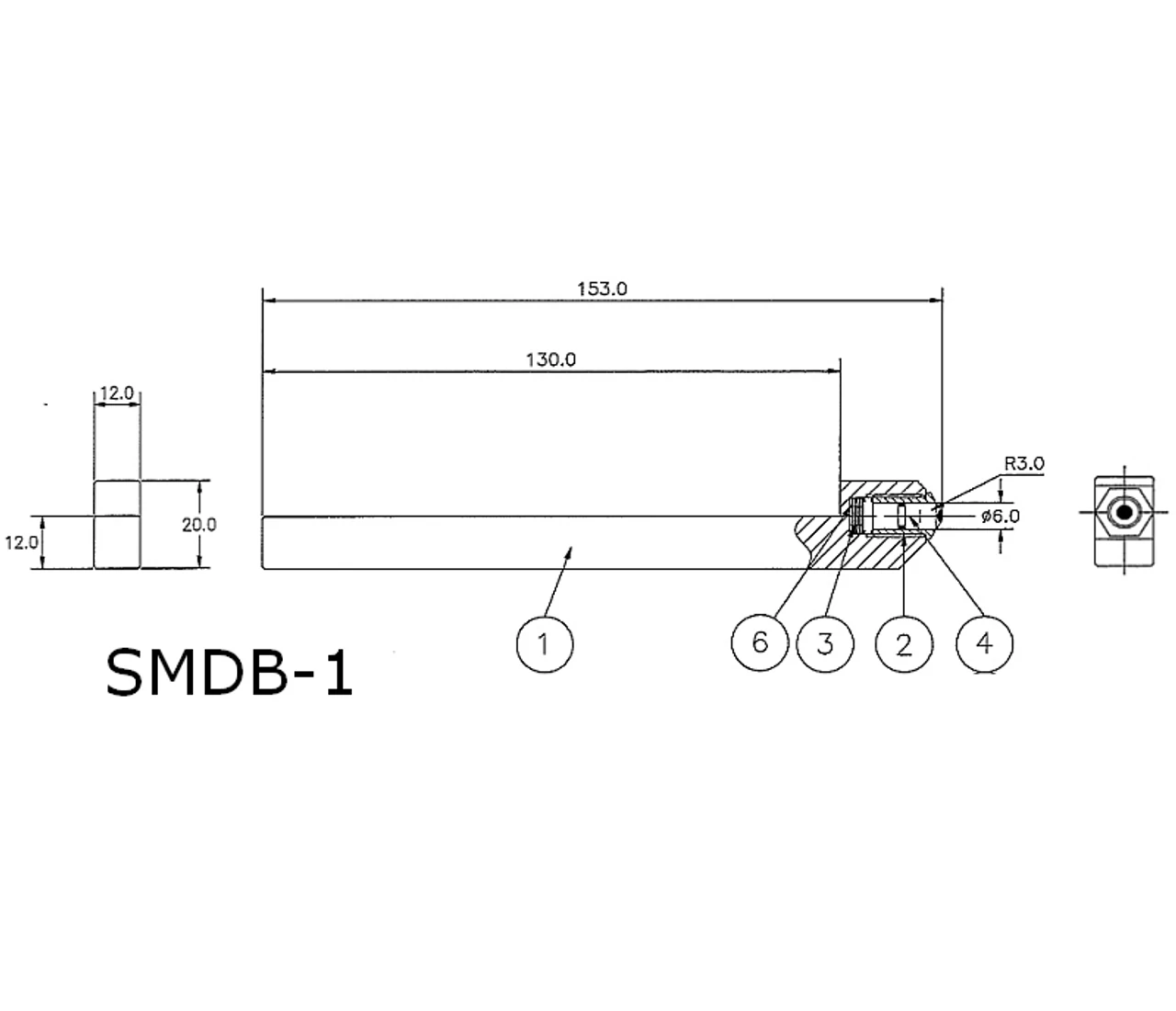

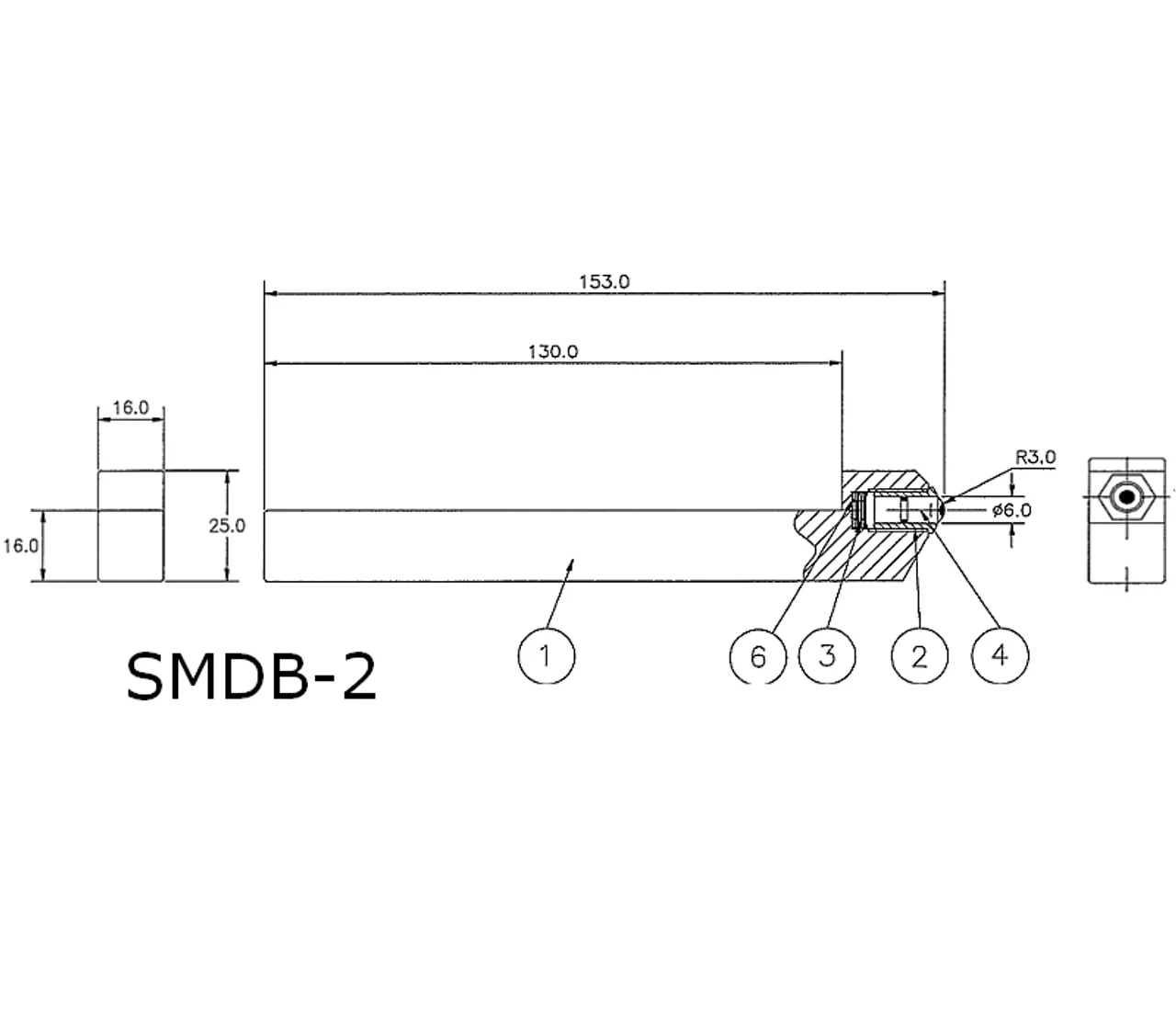

Méretek:

Gyémánt felületsimító

Gyémánt felületsimító

Gyémánt felületsimító

Cogsdill felületsimító

Cogsdill felületsimító

Cogsdill felületsimító

smdbr1 felületsimító

Felületsimító

Cogsdill méretek


Gyémánt felületsimító szerszám
Katalógus 2017
