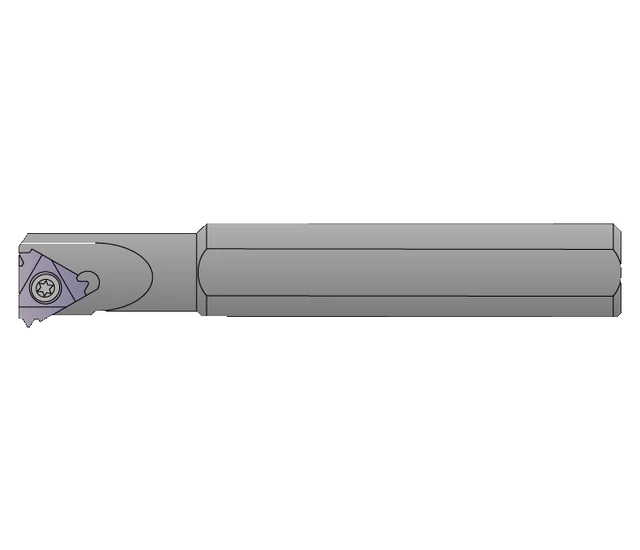

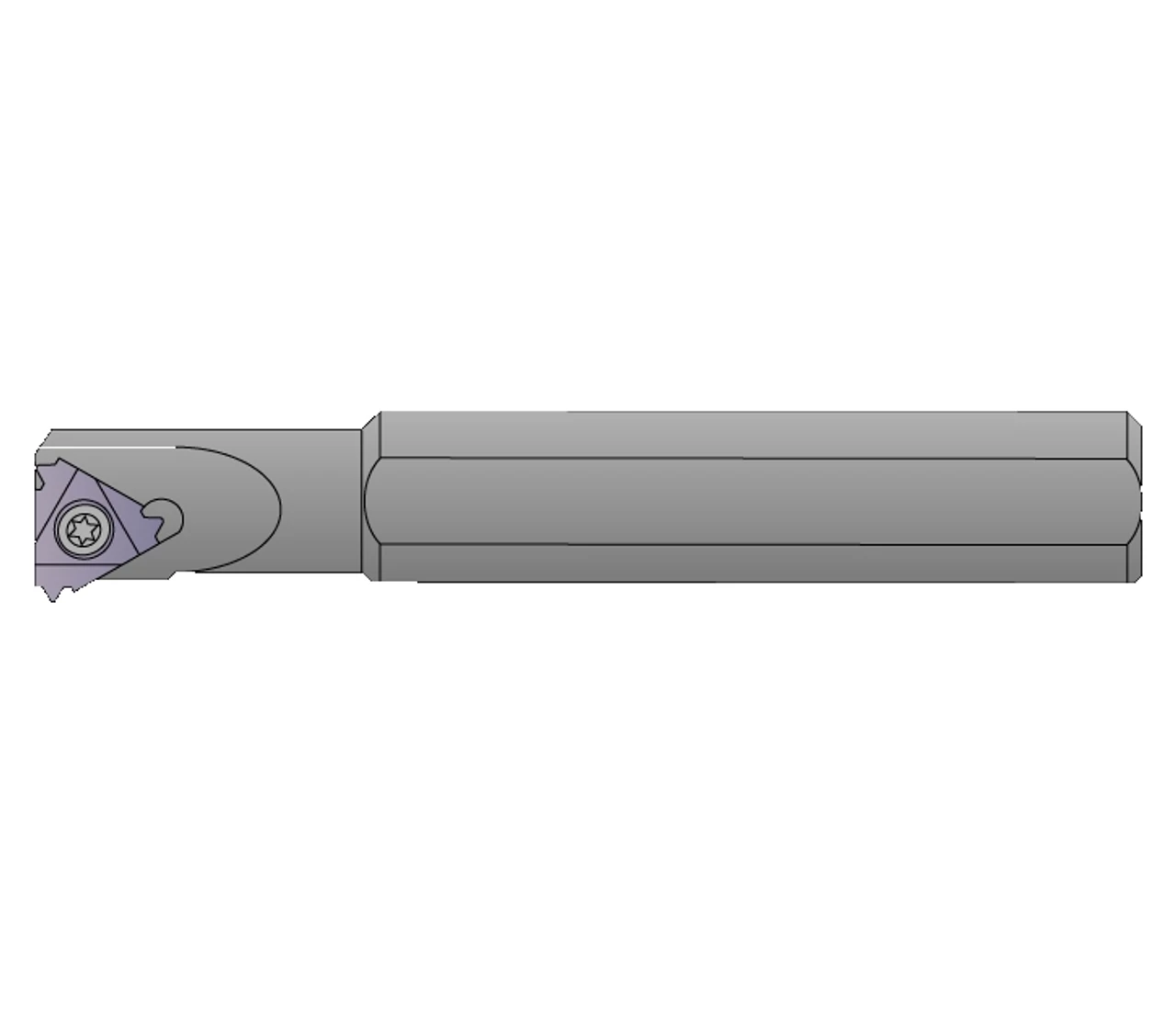

Belső meneteszterga kés (SIR) – Furatmenetekhez
-
Furatmenetek esztergálásához való jobbos szerszámtartó. Acélszáras belső meneteszterga kés (SIR) furatokban végzett menetvágáshoz. Háromélű váltólapkákhoz tervezve. Alaptartozék: Beépített 1,5°-os lapkafészek vagy alátétlapka a pontos menetprofilért. Fontos: Az ár a váltólapkát nem tartalmazza.
-
- Gyártó: SMICUT
- Típuskód / cikkszám: SIR
-
Elérhetőség:
Lásd méretenként
-
| Méret: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|
Furat > D 6 mm, lapka: 6 mm
|
2-4 nap (általában)
|
Ár:
63.602 Ft (50.080 Ft+ÁFA)
|
SIR-0005-H06
|
|
Furat > D 7,8 mm, lapka: 8 mm
|
2-4 nap (általában)
|
Ár:
63.602 Ft (50.080 Ft+ÁFA)
|
SIR-0007-K08
|
|
Furat > D12 mm, lapka: 11 mm
|
2-4 nap (általában)
|
Ár:
50.190 Ft (39.520 Ft+ÁFA)
|
SIR-0010-K11
|
|
Furat > D12 mm, lapka: 11 mm
|
2-4 nap (általában)
|
Ár:
50.190 Ft (39.520 Ft+ÁFA)
|
SIR-0010-H11
|
|
Furat > D15 mm, lapka: 11 mm
|
2-4 nap (általában)
|
Ár:
50.190 Ft (39.520 Ft+ÁFA)
|
SIR-0013-L11
|
|
Furat > D16 mm, lapka: 16 mm
|
2-4 nap (általában)
|
Ár:
50.190 Ft (39.520 Ft+ÁFA)
|
SIR-0013-M16
|
|
Furat > D16 mm, lapka: 16 mm
|
1 db raktáron
|
Ár:
50.190 Ft (39.520 Ft+ÁFA)
|
SIR-0016-P16
|
|
Furat > D24 mm, lapka: 16 mm
|
2-4 nap (általában)
|
Ár:
55.677 Ft (43.840 Ft+ÁFA)
|
SIR-0020-P16
|
|
Furat > D24 mm, lapka: 22 mm
|
2-4 nap (általában)
|
Ár:
57.506 Ft (45.280 Ft+ÁFA)
|
SIR-0020-P22
|
|
Furat > D29 mm, lapka: 16 mm
|
2-4 nap (általában)
|
Ár:
61.773 Ft (48.640 Ft+ÁFA)
|
SIR-0025-R16
|
|
Furat > D29 mm, lapka: 22 mm
|
2-4 nap (általában)
|
Ár:
65.532 Ft (51.600 Ft+ÁFA)
|
SIR-0025-R22
|
|
Furat > D36 mm, lapka: 16 mm
|
2-4 nap (általában)
|
Ár:
82.296 Ft (64.800 Ft+ÁFA)
|
SIR-0032-S22
|
|
Furat > D36 mm, lapka: 16 mm
|
2-4 nap (általában)
|
Ár:
101.600 Ft (80.000 Ft+ÁFA)
|
SIR-0032-S27
|
|
Furat > D36 mm, lapka: 16 mm
|
2-4 nap (általában)
|
Ár:
78.029 Ft (61.440 Ft+ÁFA)
|
SIR-0032-S16
|
|
Furat > D46 mm, lapka: 22 mm
|
2-4 nap (általában)
|
Ár:
103.327 Ft (81.360 Ft+ÁFA)
|
SIR-0040-T16
|
|
Furat > D46 mm, lapka: 27 mm
|
2-4 nap (általában)
|
Ár:
102.718 Ft (80.880 Ft+ÁFA)
|
SIR-0040-T22
|
|
Furat > D48 mm, lapka: 27 mm
|
2-4 nap (általában)
|
Ár:
121.920 Ft (96.000 Ft+ÁFA)
|
SIR-0040-T27
|
|
Furat > D58 mm, lapka: 27 mm
|
2-4 nap (általában)
|
Ár:
121.920 Ft (96.000 Ft+ÁFA)
|
SIR-0050-U27
|
|
Furat > D68 mm, lapka: 27 mm
|
2-4 nap (általában)
|
Ár:
175.158 Ft (137.920 Ft+ÁFA)
|
SIR-0060-V27
|
Belső meneteszterga kés (SIR) – Furatmenetekhez
Katalóguslap.
Belső menetesztergálás SIR szerszámtesttel
A SIR típusú késszárak a legelterjedtebb megoldást jelentik furatmenetek (Metrikus, Whitworth, UN) esztergálásához. A szerszámtest edzett acélból készül, ami garantálja a hosszú éltartamot és a rezgésmentes megmunkálást még nagyobb menetemelkedéseknél is.
A "Méret" oszlopban a megmunkálható legkisebb furat átmérője és a szerszámhoz illő lapka élhossza van megadva. A szerszámtartó menetlapkát nem tartalmaz, azokat a lap alján választhatod ki a menetprofil és menetemelkedés szerint. További méretek a katalóguslapon.
Műszaki specifikációk
- Alátétlapka: A kisebb késszárak alátétlapkát nem tartalmaznak, fészkük 1,5° dölésszöggel van kialakítva. A többi késszár gyárilag 1,5°-os alátétlapkával van felszerelve, ami a legtöbb normál menetemelkedéshez optimális hátszöget biztosít. Extrém nagy menetemelkedés vagy kis átmérő esetén a dőlésszög korrekciójához más szöget bezáró alátétlapka válhat szükségessé.
Segítség az alátétlapka kiválasztásához: SmiCut technológiai útmutató - Rugalmasság: A háromszög alakú lapkák cseréjével különböző profilú menetek vághatók ugyanazzal a szerszámmal.
Gyakori kérdések a meneteszterga késekről
Tartalmazza a kés a váltólapkát?
Nem, a feltüntetett ár kizárólag a késszárra és a beszerelt alátétlapkára vonatkozik. A megfelelő profilú váltólapkát külön kell megrendelni.
Mikor van szükség az alátétlapka cseréjére?
A gyári 1,5°-os lapka vagy fészekkialakítás a legtöbb menethez megfelel. A szokásostól eltérő menetemelkedésekhez speciális alátétlapkát kell használni. Ennek kiválasztását segítiti az Emelkedési szög kalkulátor
Rendelhető balos kivitel is?
Igen, kérd ajánlatunkat!
