A SmiCut menetesztergáló rendszerek a svéd precizitást és a költséghatékony megmunkálást ötvözik. A kínálat gerincét a forradalmi, négyélű FourCut lapkák, valamint a hagyományos külső és furatmenetelő háromszög lapkák adják, amelyek lefedik a teljes ipari igényt a finom menetektől a nagy emelkedésű profilokig.
1. SmiCut FourCut: A hatékonyság új szintje
A FourCut a SmiCut saját fejlesztésű, függőlegesen álló lapkája, amely négy valódi vágóéllel rendelkezik a hagyományos hárommal szemben. Legnagyobb előnye a gazdaságosság mellett az egyszerűség: nem igényel alátétlapkát (anvil), mivel a lapka rögzítése és geometriája alapból biztosítja a szükséges dőlésszöget.
- Négy vágóél: 25%-kal több megmunkálás azonos lapkaméret mellett.
- Nincs alátétlapka: Kevesebb hibaforrás, egyszerűbb készletezés és gyorsabb beállítás.
- Stabil rögzítés: A vertikális elhelyezkedés kiváló merevséget ad, ami kritikus a pontos profilkialakításhoz.
Választható keményfém minőségek FourCut lapkákhoz:
| Minőség | Bevonat | Alkalmazási terület |
|---|---|---|
| HC | AlTiSiN | Keményebb anyagokhoz és magas hőterheléssel járó megmunkáláshoz. |
| LC | AlCrN | Általános, szívós minőség, kiváló hőállósággal, széles anyagcsoport-tartományhoz. |
2. Háromszög menetesztergáló lapkák (Külső és Furat)

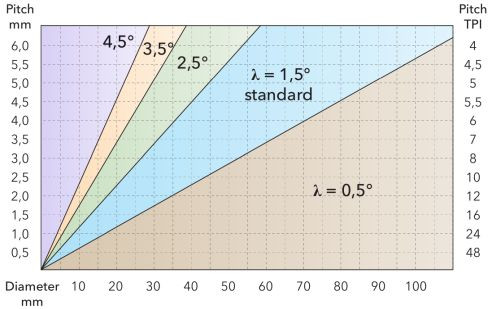

A hagyományos fekvő elrendezésű háromszög lapkák a klasszikus menetesztergálási feladatokhoz optimalizáltak. Fontos különbség a FourCut-hoz képest, hogy itt alátétlapka (anvil) használata szükséges, amelyet a menetátmérő és az emelkedés (spirálszög) függvényében kell megválasztani a helyes profilgeometria érdekében.
- Külső háromszög lapkák: Univerzális megoldás standard késtartókhoz.
- Furat (belső) háromszög lapkák: Stabil forgácstörés és rezgéscsillapított kialakítás szűk helyeken is.
Keményfém minőségek háromszög lapkákhoz:
- FC minőség (TiAlN bevonat): Általános "all-round" minőség, amely szinte minden anyagcsoportban kiválóan teljesít.
- BC minőség: Kifejezetten kisméretű belső menetek esztergálásához fejlesztve.
Jobb- vagy balmenet?

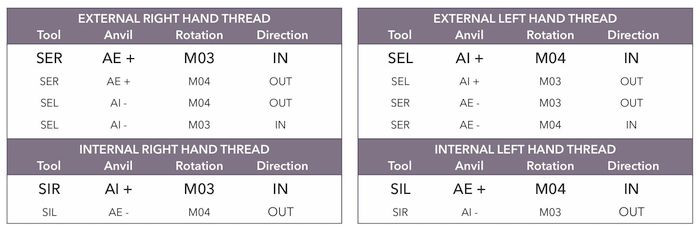

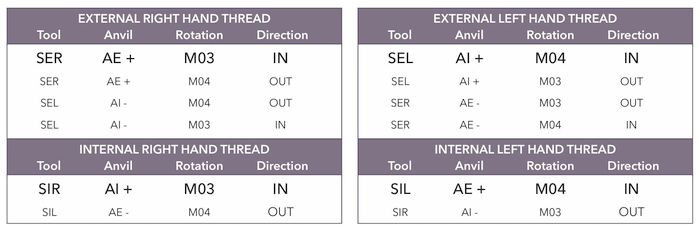

Az alábbi táblázat mutatja, hogy hármszög lapkáknál a jobb- illetve balmenethez milyen kombinációban kell használni a lapkát (Tool), az alátétet (Avril), a forgásirányt (M03/M04) és a haladási irányt (befele/kifele IN/OUT).
(A FourCut szerszámoknál ugyanaz a lapka jobb- és balmenethez is alkalmas.)
Szakmai segítség és letölthető dokumentáció
A megfelelő lapka és alátétlapka kiválasztása precíz számítást igényel. A részletes technikai adatokért, forgácsolási paraméterekért és a választótáblázatokért tekintsd meg a hivatalos katalógust:
