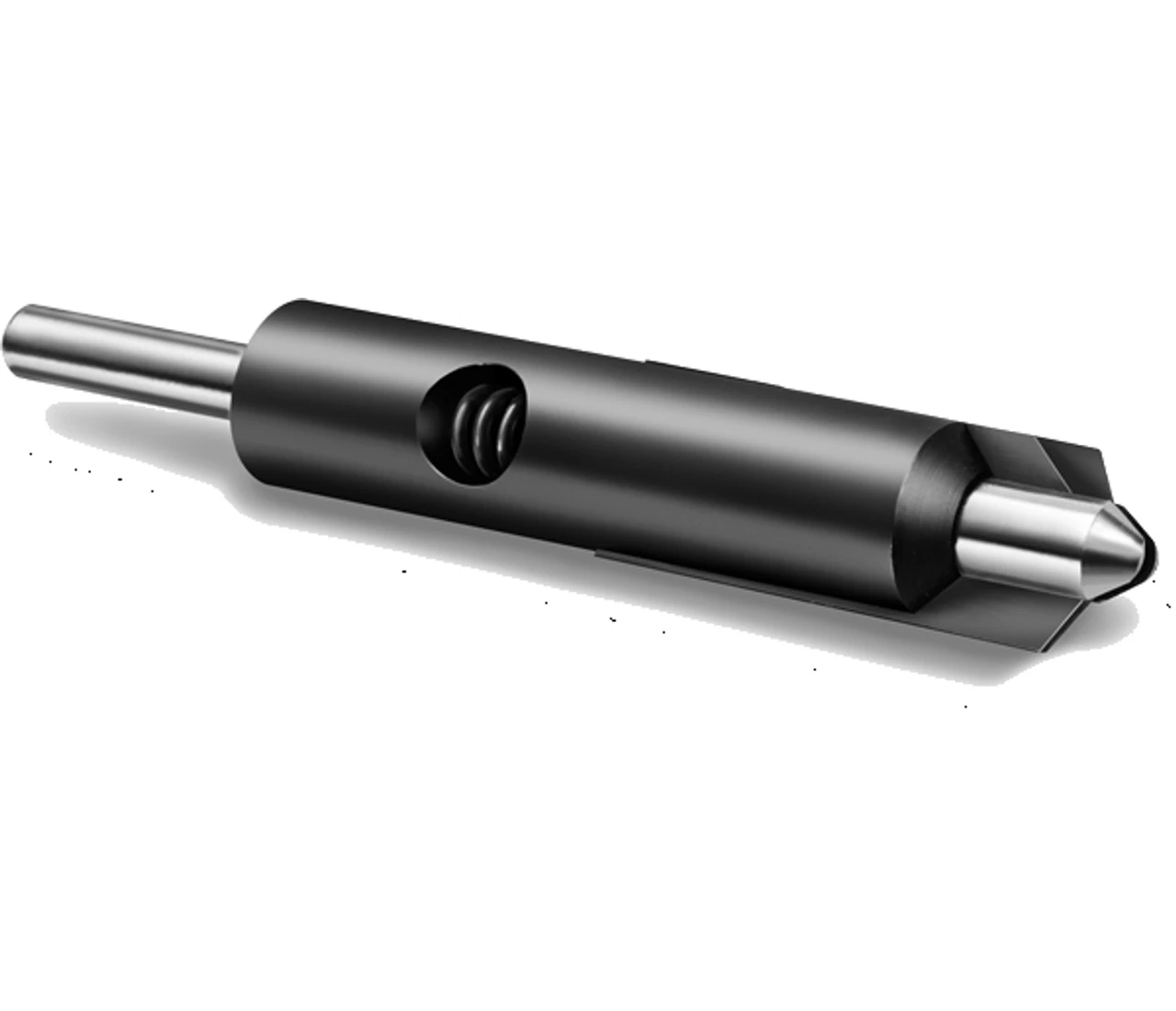

Ellipti-Bur sorjázó ferde furatokhoz
-
Elliptikus furatperemek precíz külső sorjázásához. Ferdén befúrt furatoknál, vagy egy hengerpalást (rúd, cső) keresztfuratánál az Ellipti-Bur automatikusan követi a furat peremét.
- .
- Gyártó: COGSDILL
-
Elérhetőség:
2-4 hét (általában)
-
| Méret: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|
EL-5 (D3,96-7,93)
|
2-4 hét (általában)
|
C-EL-05
|
||
EL-8 (D6,35-12,7)
|
2-4 hét (általában)
|
C-EL-08
|
||
Penge EL-5 sorjázóhoz
|
2-4 hét (általában)
|
C-EL-05-P
|
||
Penge EL-8 sorjázóhoz
|
2-4 hét (általában)
|
C-EL-08-P
|
Ellipti-Bur sorjázó ferde furatokhoz
Elliptikus furatperemek precíz külső sorjázásához való szerszám. Ferdén befúrt furatoknál, vagy egy hengerpalást (rúd, cső) keresztfuratánál az Ellipti-Bur automatikusan követi a furat peremét, nem igényel semmilyen geometriai számítást. ►Működése
A szerszám működése:
- Pozicionáljuk a szerszámot a furat fölé.
- A forgó szerszámot előtolással süllyesszük a kívánt mélységre és rövid ideig tartsuk ott.
- A rugókkal megtámasztott forgácsolóél radiális és axiális irányban is követi a furat peremét és majdnem egyenletes élletörést készít.

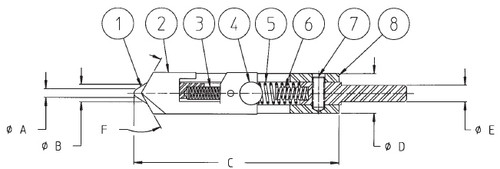

A szerszám felépítése
Az Ellipti-Bur egy rugós csapágyazású és önvezérlő kúpos pengét tartalmaz, amely a szerszámot pontosan pozicionálja. Minden fontos alkatrész edzett és köszörült, hosszú élettartamú. Három szerszám 3,96 mm-től 25,4 mm-ig lefedi a mérettartományt. A penge, melynek két egymást keresztező éle van, gyorsacélból készül. Egy utólagos felületkezelés növelt éltartamot biztosít.
