BiFace'R negyedkörmaró: Élek lekerekítése elöl és hátul
-
R0,2 - R3 mm
A Biface-R a leghatékonyabb megoldás a furatok és élek kétoldali lekerekítésére. Ez a speciális VHM negyedkormaró képes az alkatrész hátoldali éleit is rádiuszosan megmunkálni anélkül, hogy meg kellene fordítani a munkadarabot. Ezzel drasztikusan csökken a ciklusidő és megszűnik a pontatlan kézi sorjázás igénye a kilépő éleken is. - .
-
- Gyártó: MAGAFOR
- Típuskód / cikkszám: M848R, M849R
-
Elérhetőség:
Lásd méretenként
-

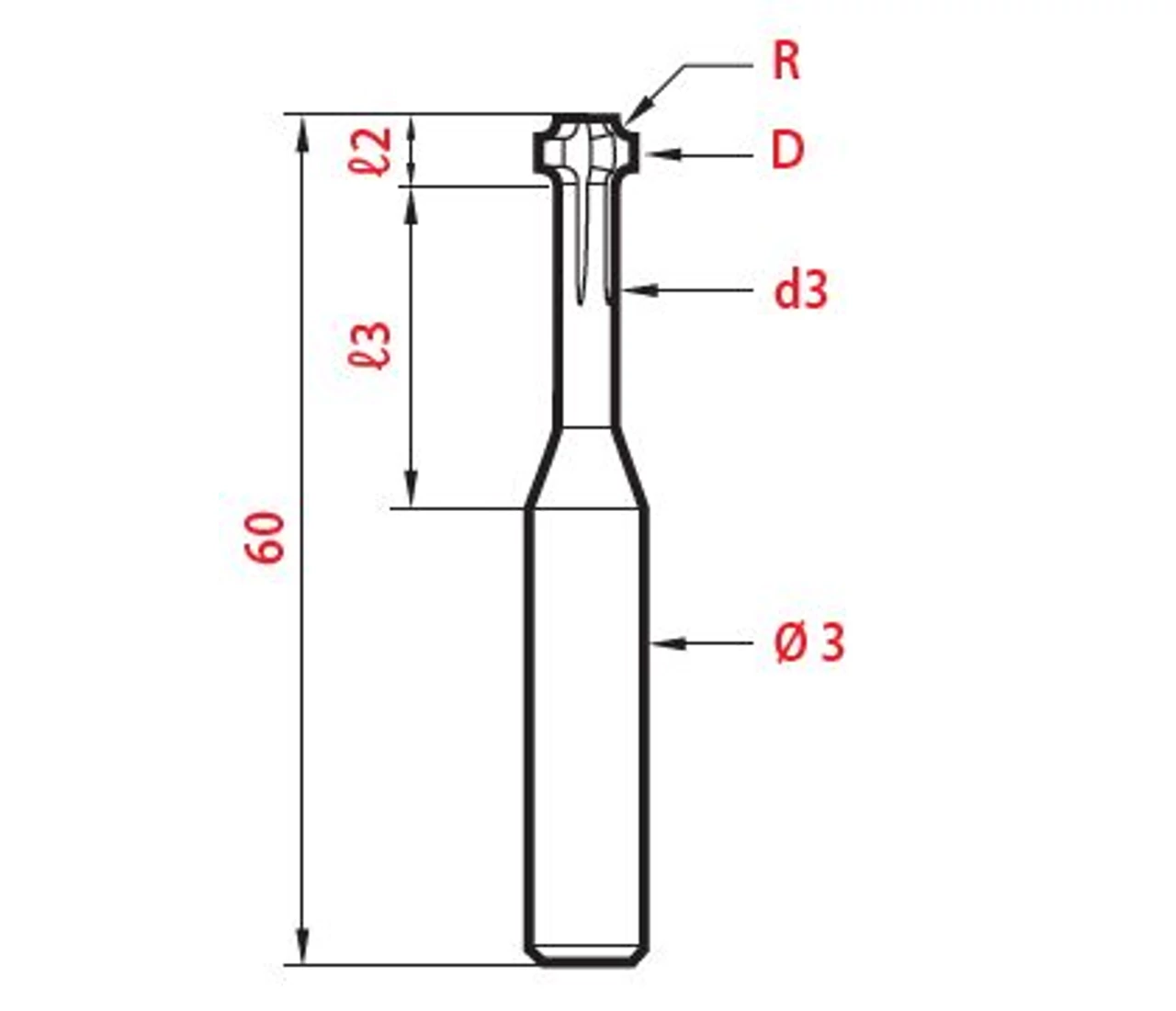

| Méret: | Teljes/dolg.hossz (szár): | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
R 0.2
|
D1,9 d3 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
28.956 Ft (22.800 Ft+ÁFA)
|
M848R 0020
|
|
R 0.2
|
D1,9 d3 - HardX
|
2-4 nap (általában)
|
Ár:
30.378 Ft (23.920 Ft+ÁFA)
|
M848RH 0020
|
|
R 0.3
|
D2,3 d3 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
28.956 Ft (22.800 Ft+ÁFA)
|
M848R 0030
|
|
R0.3
|
D2,3 d3 - HardX
|
2-4 nap (általában)
|
Ár:
30.378 Ft (23.920 Ft+ÁFA)
|
M848RH 0030
|
|
R 0.4
|
D2,6 d3 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
28.956 Ft (22.800 Ft+ÁFA)
|
M848R 0040
|
|
R 0.4
|
D2,6 d3 - HardX
|
2-4 nap (általában)
|
Ár:
30.378 Ft (23.920 Ft+ÁFA)
|
M848RH 0040
|
|
R 0.5
|
D2,9 d3 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
28.956 Ft (22.800 Ft+ÁFA)
|
M848R 0050
|
|
R 0.5
|
D2,9 d3 - HardX
|
2-4 nap (általában)
|
Ár:
30.378 Ft (23.920 Ft+ÁFA)
|
M848RH 0050
|
|
R 0.5
|
D4,9 d6 - bevonat nélkül
|
1 db raktáron
|
Ár:
40.030 Ft (31.520 Ft+ÁFA)
|
M849R 0050
|
|
R 0.5
|
D4,9 d6 - HardX
|
2-4 nap (általában)
|
Ár:
41.961 Ft (33.040 Ft+ÁFA)
|
M849RH 0050
|
|
R 0.6
|
D5,25 d6 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
40.030 Ft (31.520 Ft+ÁFA)
|
M849R 0060
|
|
R 0.6
|
D5,25 d6 - HardX
|
2-4 nap (általában)
|
Ár:
41.961 Ft (33.040 Ft+ÁFA)
|
M849RH 0060
|
|
R 0.8
|
D5,9 d6 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
40.030 Ft (31.520 Ft+ÁFA)
|
M849R 0080
|
|
R 0.8
|
D5,9 d6 - HardX
|
2-4 nap (általában)
|
Ár:
41.961 Ft (33.040 Ft+ÁFA)
|
M849RH 0080
|
|
R 1.0
|
D6,6 d8 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
51.308 Ft (40.400 Ft+ÁFA)
|
M849R 0100
|
|
R 1.0
|
D6,6 d8 - HardX
|
2-4 nap (általában)
|
Ár:
54.153 Ft (42.640 Ft+ÁFA)
|
M849RH 0100
|
|
R 1.2
|
D7,4 d8 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
51.308 Ft (40.400 Ft+ÁFA)
|
M849R 0120
|
|
R 1.2
|
D7,4 d8 - HardX
|
2-4 nap (általában)
|
Ár:
54.153 Ft (42.640 Ft+ÁFA)
|
M849RH 0120
|
|
R 1.5
|
D8,4 d10 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
63.094 Ft (49.680 Ft+ÁFA)
|
M849R 0150
|
|
R 1.5
|
D8,4 d10 - HardX
|
2-4 nap (általában)
|
Ár:
66.853 Ft (52.640 Ft+ÁFA)
|
M849RH 0150
|
|
R 1.8
|
D9,3 d10 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
63.094 Ft (49.680 Ft+ÁFA)
|
M849R 0180
|
|
R 1.8
|
D9,3 d10 - HardX
|
2-4 nap (általában)
|
Ár:
66.853 Ft (52.640 Ft+ÁFA)
|
M849RH 0180
|
|
R 2.0
|
D9,9 d10 - bevonat nélkül
|
1 db raktáron
|
Ár:
63.094 Ft (49.680 Ft+ÁFA)
|
M849R 0200
|
|
R 2.0
|
D9,9 d10 - HardX
|
2-4 nap (általában)
|
Ár:
66.853 Ft (52.640 Ft+ÁFA)
|
M849RH 0200
|
|
R 2.5
|
D10,9 d12 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
76.810 Ft (60.480 Ft+ÁFA)
|
M849R 0250
|
|
R 2.5
|
D10,9 d12 - HardX
|
2-4 nap (általában)
|
Ár:
80.569 Ft (63.440 Ft+ÁFA)
|
M849RH 0250
|
|
R 3.0
|
D11,9 d12 - bevonat nélkül
|
2-4 nap (általában)
|
Ár:
76.810 Ft (60.480 Ft+ÁFA)
|
M849R 0300
|
|
R 3.0
|
D11,9 d12 - HardX
|
1 db raktáron
|
Ár:
80.569 Ft (63.440 Ft+ÁFA)
|
M849RH 0300
|
BiFace'R negyedkörmaró: Élek lekerekítése elöl és hátul

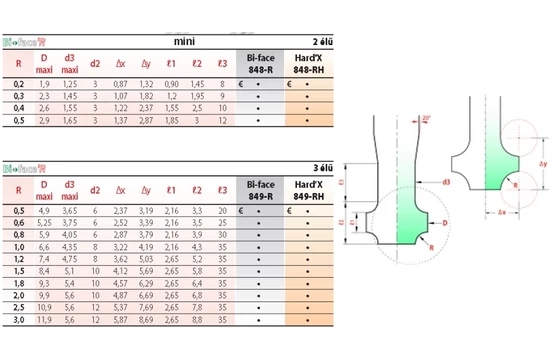

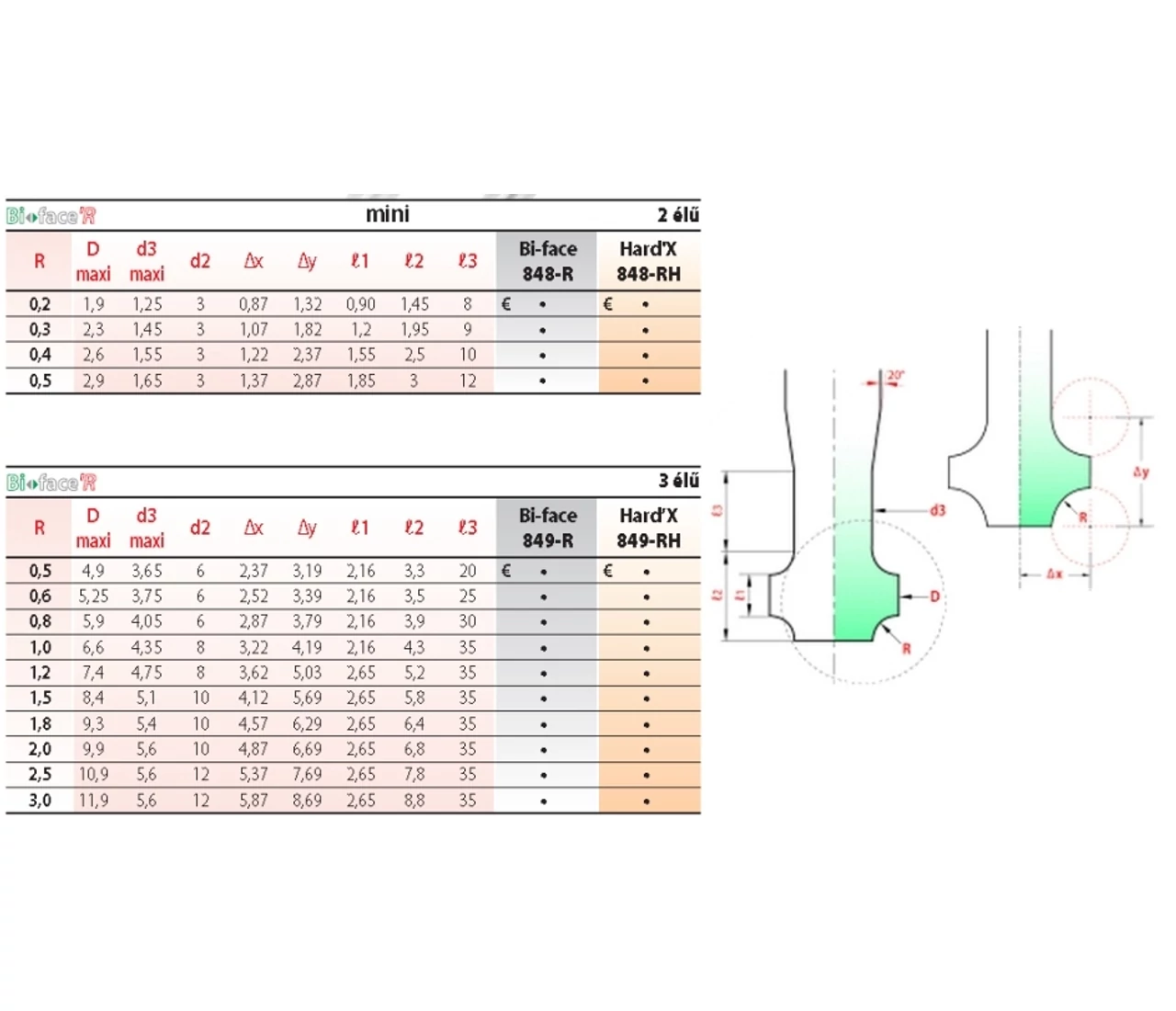

Katalógus és forgácsolási adatok.
Biface-R: Teljes körű élmegmunkálás egyetlen szerszámmal

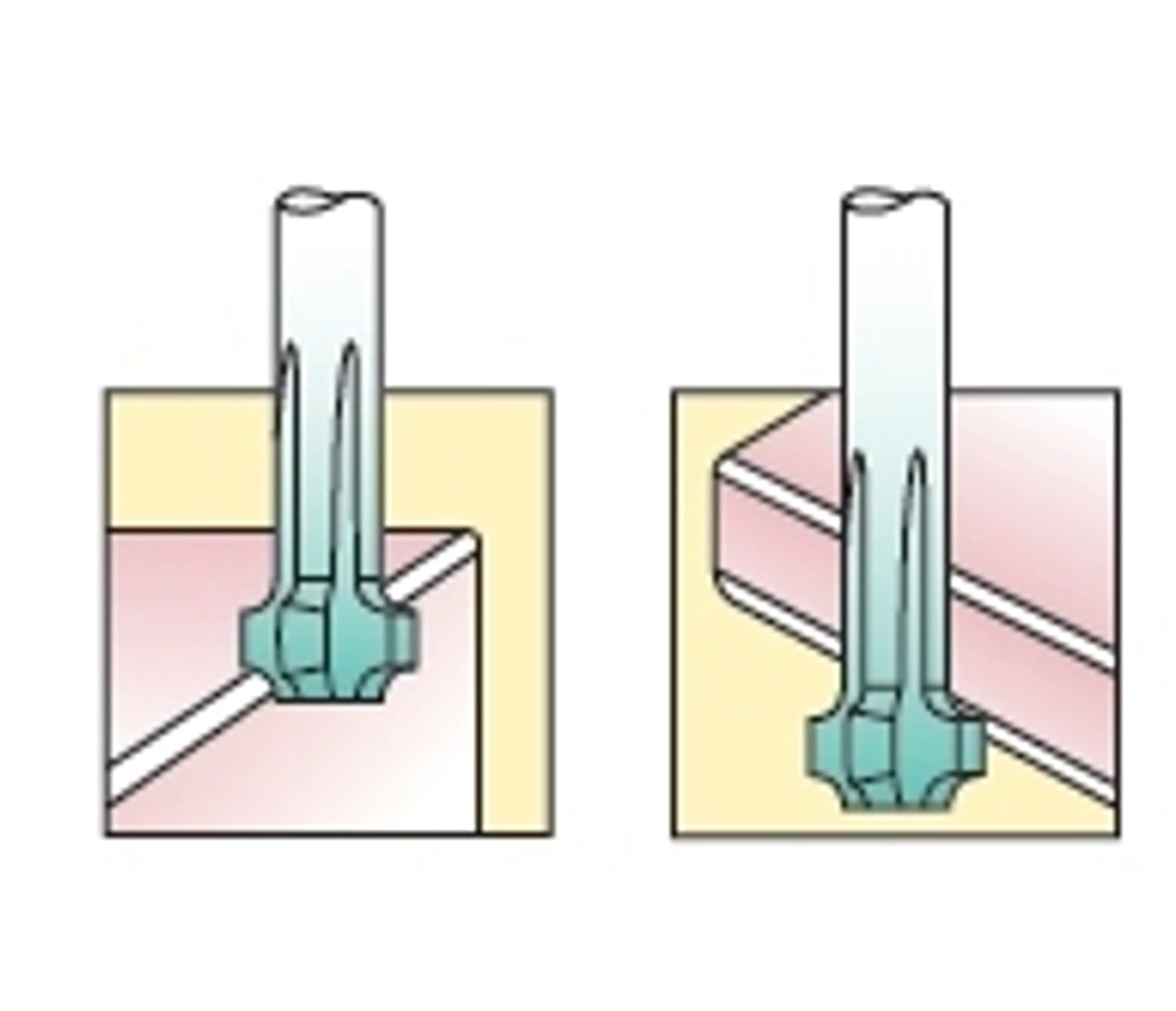

A Biface-R kétoldalas negyedkormaró a modern CNC megmunkálás egyik legnagyobb időkímélő eszköze. A szerszám kettős profilkialakítása lehetővé teszi, hogy a programozott körinterpoláció segítségével a furatok belépő és kilépő oldalán is tökéletesen egyforma, precíz rádiuszokat alakíts ki. Felső és alsó külső peremek megmunkálására is alkalmas tetszőleges kontúr mentén. Nincs többé szükség a darab forgatására vagy utólagos, kézi rádiuszolásra.
Műszaki előnyök és precizitás
- Kétoldali megmunkálás: Az egyedi geometria révén a szerszám "hátrafelé" is vág, így a nehezen hozzáférhető hátsó élek is lekerekíthetők.

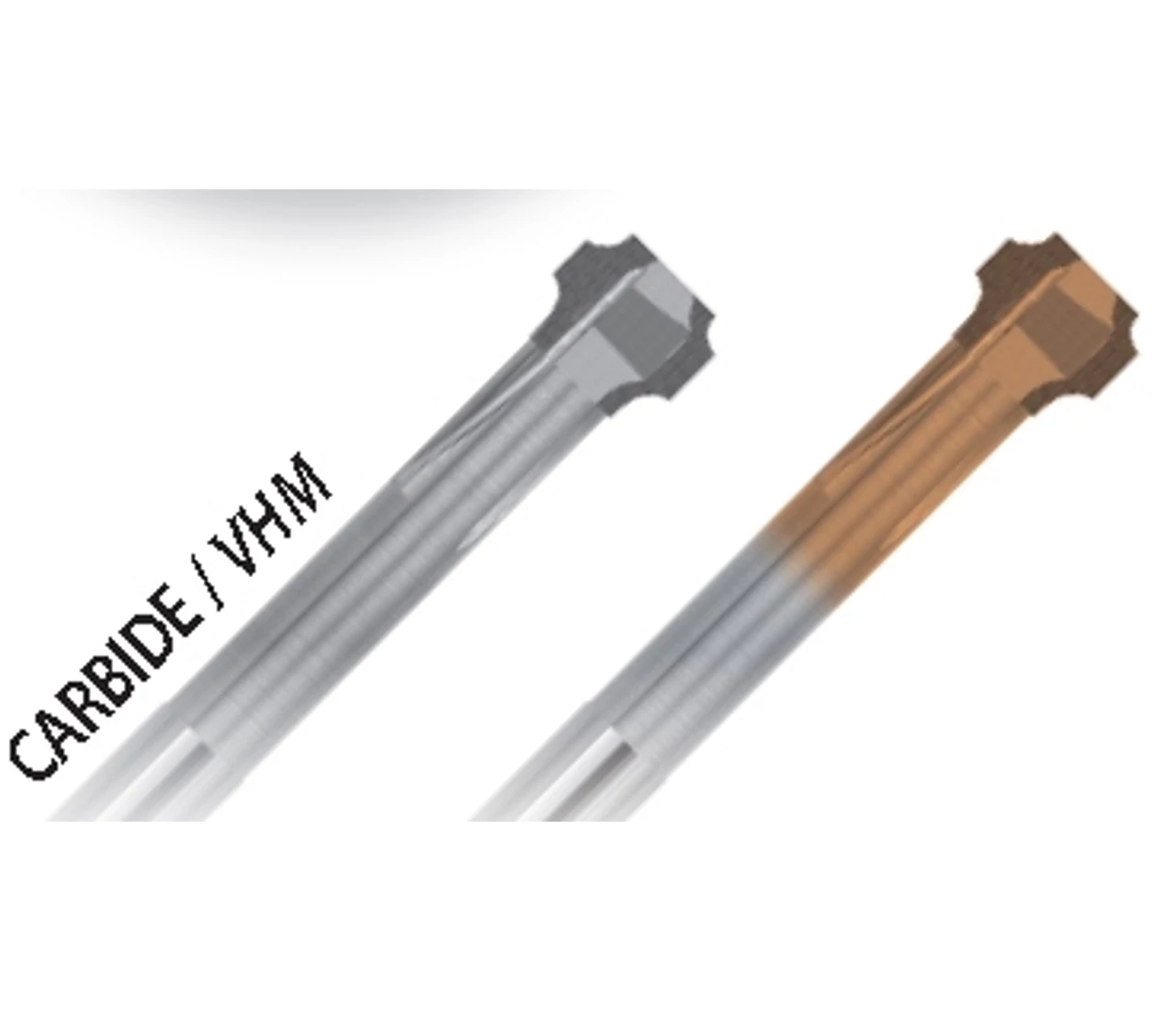

- Tömör keményfém (VHM) szerkezet: Maximális merevséget biztosít, ami elengedhetetlen a rezgésmentes, tükrös felületű rádiuszokhoz.
- Univerzális alkalmazhatóság: A bevonatolt élek kiválóan bírják az acél, rozsdamentes acél (Inox) és színesfémek megmunkálását is.
- Folyamatbiztonság: A gépi lekerekítés garantálja, hogy minden egyes darab és minden egyes él pontosan a rajz szerinti sugarat kapja.
Alkalmazási javaslatok
A Biface-R szerszámokat elsősorban ott érdemes alkalmazni, ahol magasak az esztétikai vagy funkcionális követelmények (pl. élelmiszeripari gépek, orvosi eszközök, hidraulikus szeleptömbök), és ahol a hátsó élek sorjázása vagy lekerekítése manuálisan nehézkes lenne.
Miért érdemes a Perfor.hu-nál vásárolnod?
A Perfor.hu-nál nem csak szerszámokat kínálunk, hanem valódi mérnöki támogatást. A Biface-R technológia bevezetésekor a gyártó Magafor információja segít a helyes szerszámpálya (ráállási és elhagyási sugarak) megtervezésében, hogy elkerüld a szerszám törését és a darab sérülését. Több éves tapasztalatunk és a Magafor raktárkészlete a garancia arra, hogy szerszámozási problémáidra gyors és szakszerű választ kapsz.
Gyakran Ismételt Kérdések
Hogyan kell programozni a hátoldali lekerekítést?

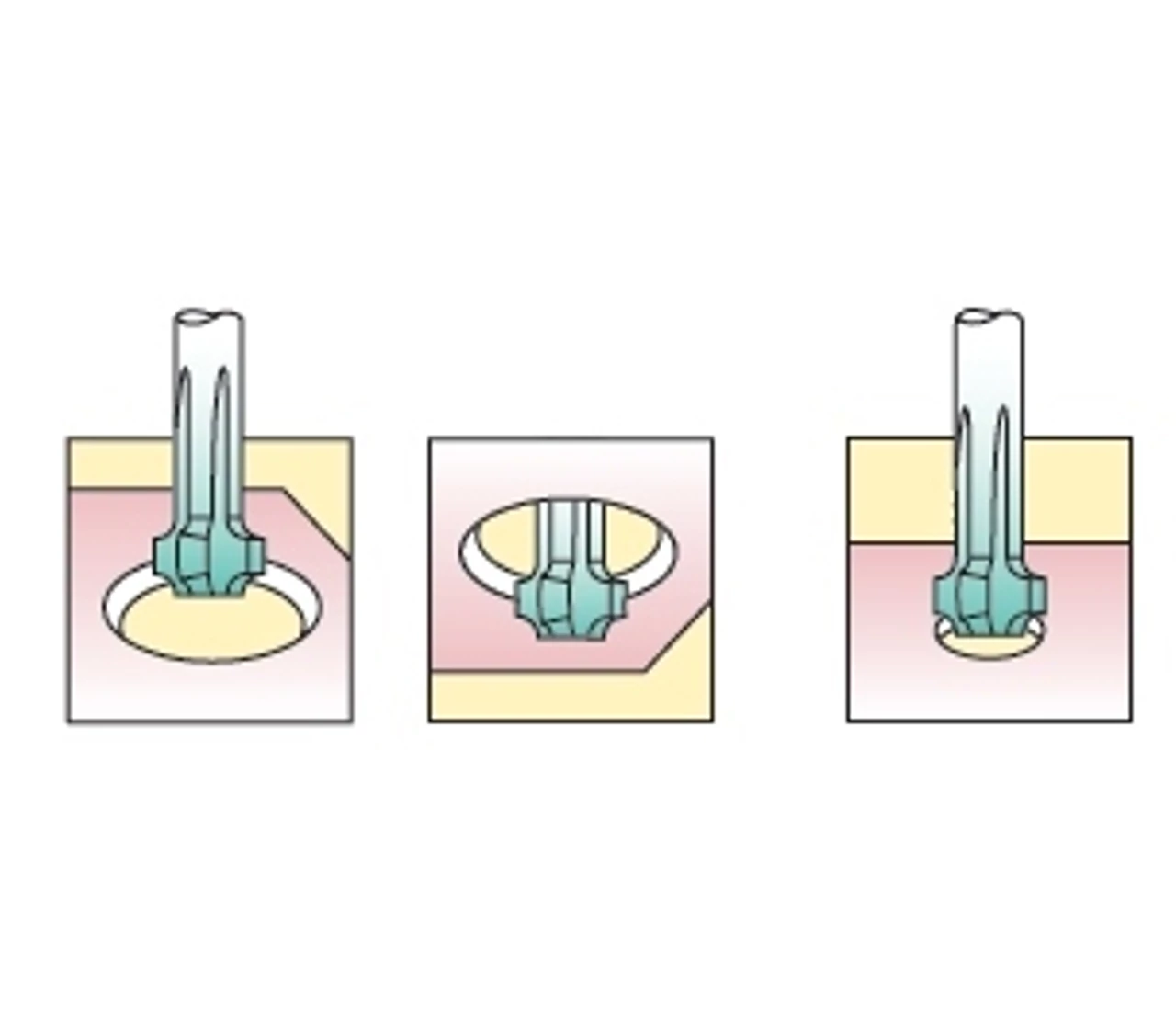

A hátoldali megmunkáláshoz a szerszámot át kell tolni a furaton, majd a megfelelő Z-mélységben körinterpolációs mozgással (G02/G03) kell elvégezni a rádiuszmarást a furat peremén.
Bármilyen furatátmérőhöz használható?

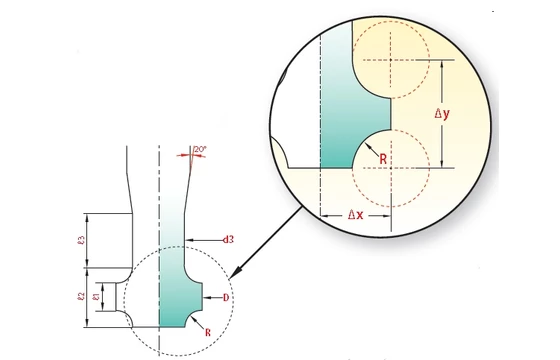

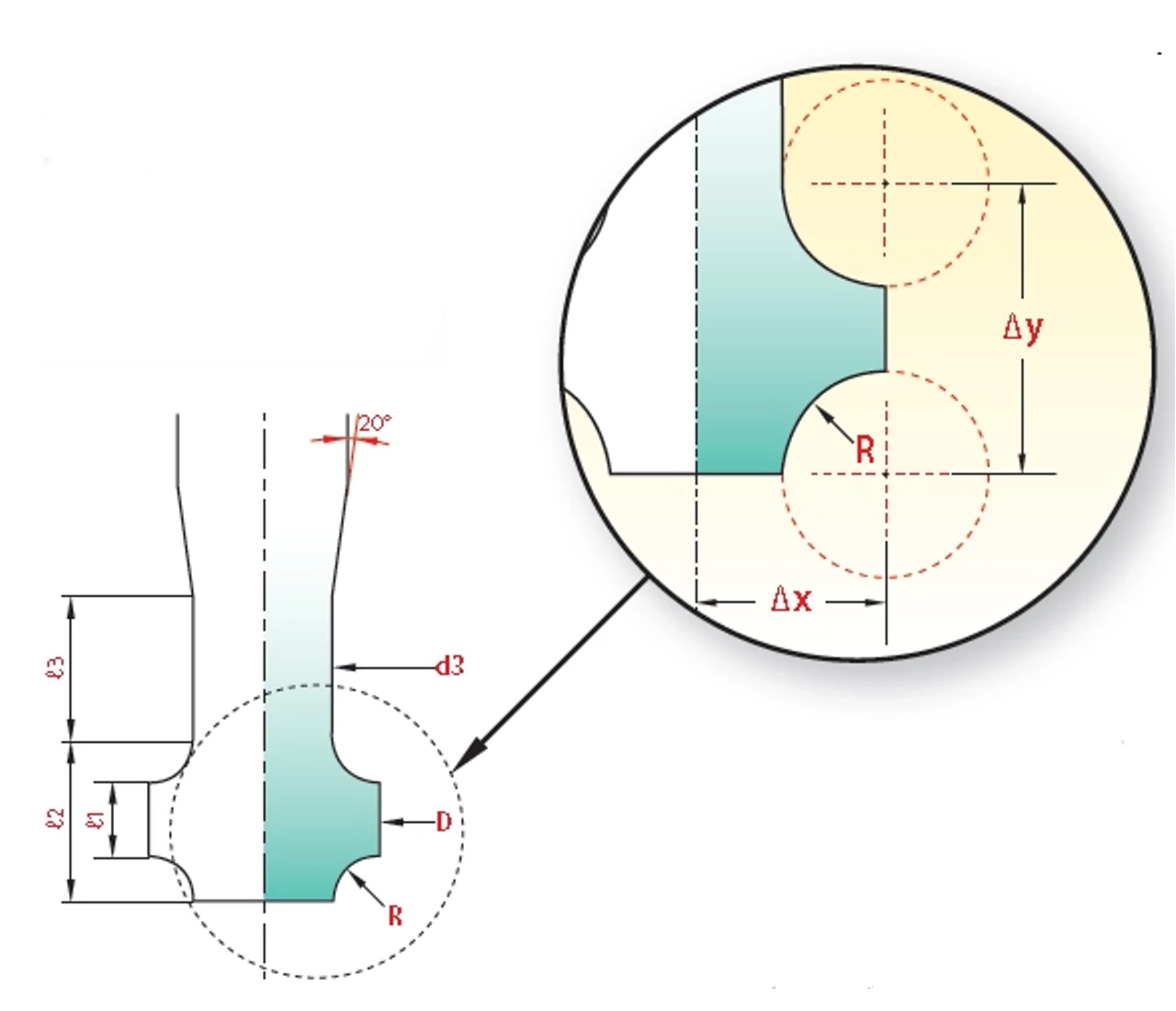

Nem, a korlátot a szerszám fejátmérője és a nyakátmérője jelenti. A furatnak elég nagynak kell lennie ahhoz, hogy a szerszám feje átférjen rajta hordozva a vágóélt, de a nyak ne érjen hozzá a furat falához munka közben.
Milyen rádiuszméretek érhetők el?
A Biface-R fix profilú szerszám, így minden típus egy meghatározott rádiuszhoz (pl. R0.5, R1, R2) készül. Kérjük, ellenőrizd a pontos mérettáblázatot a webshopban!
