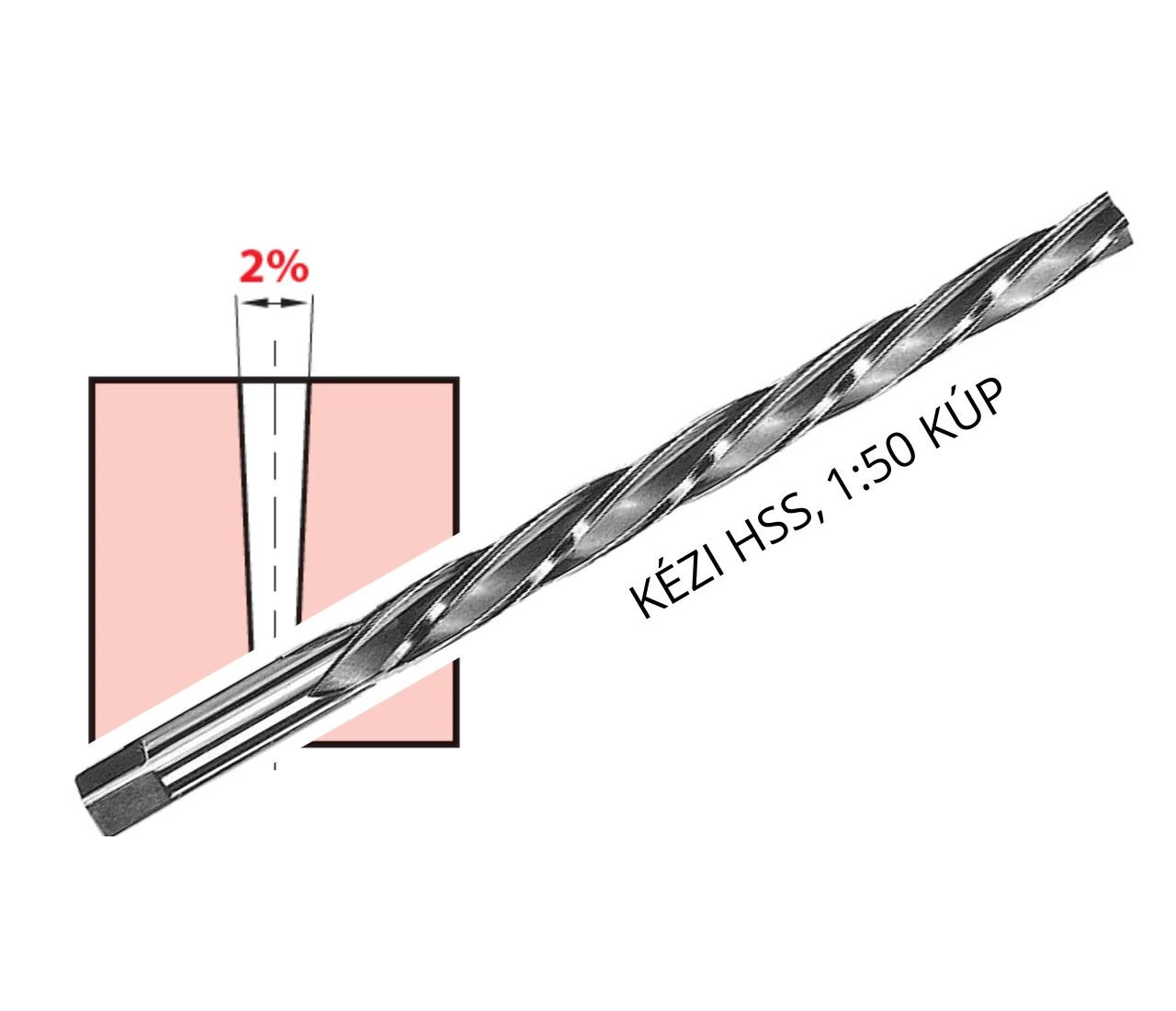

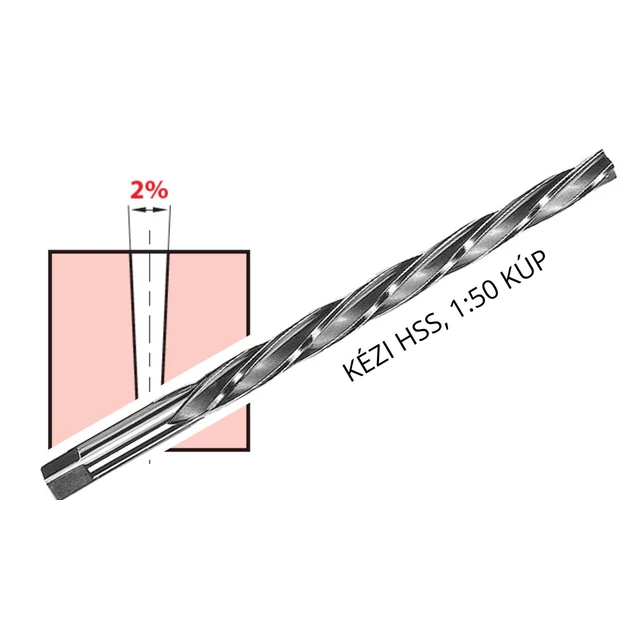

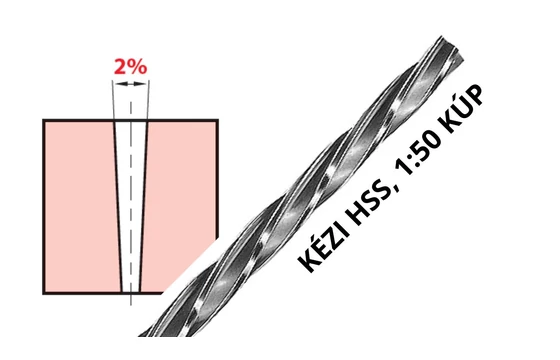

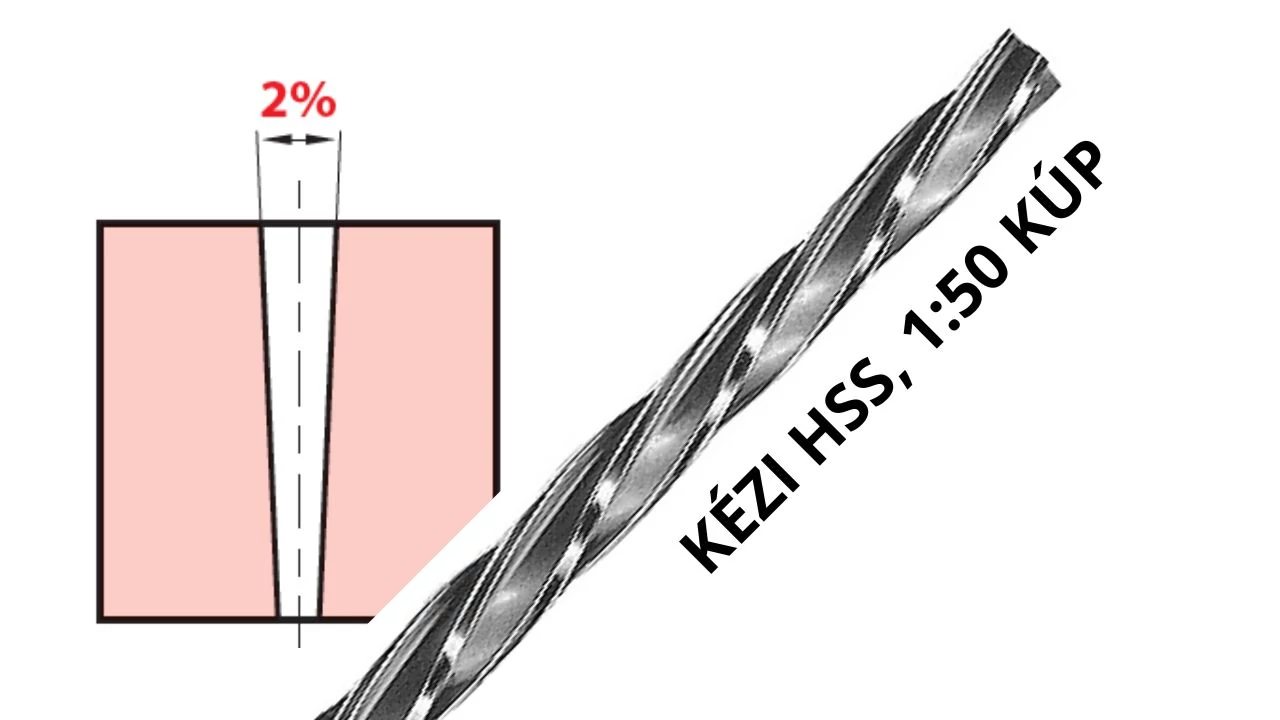

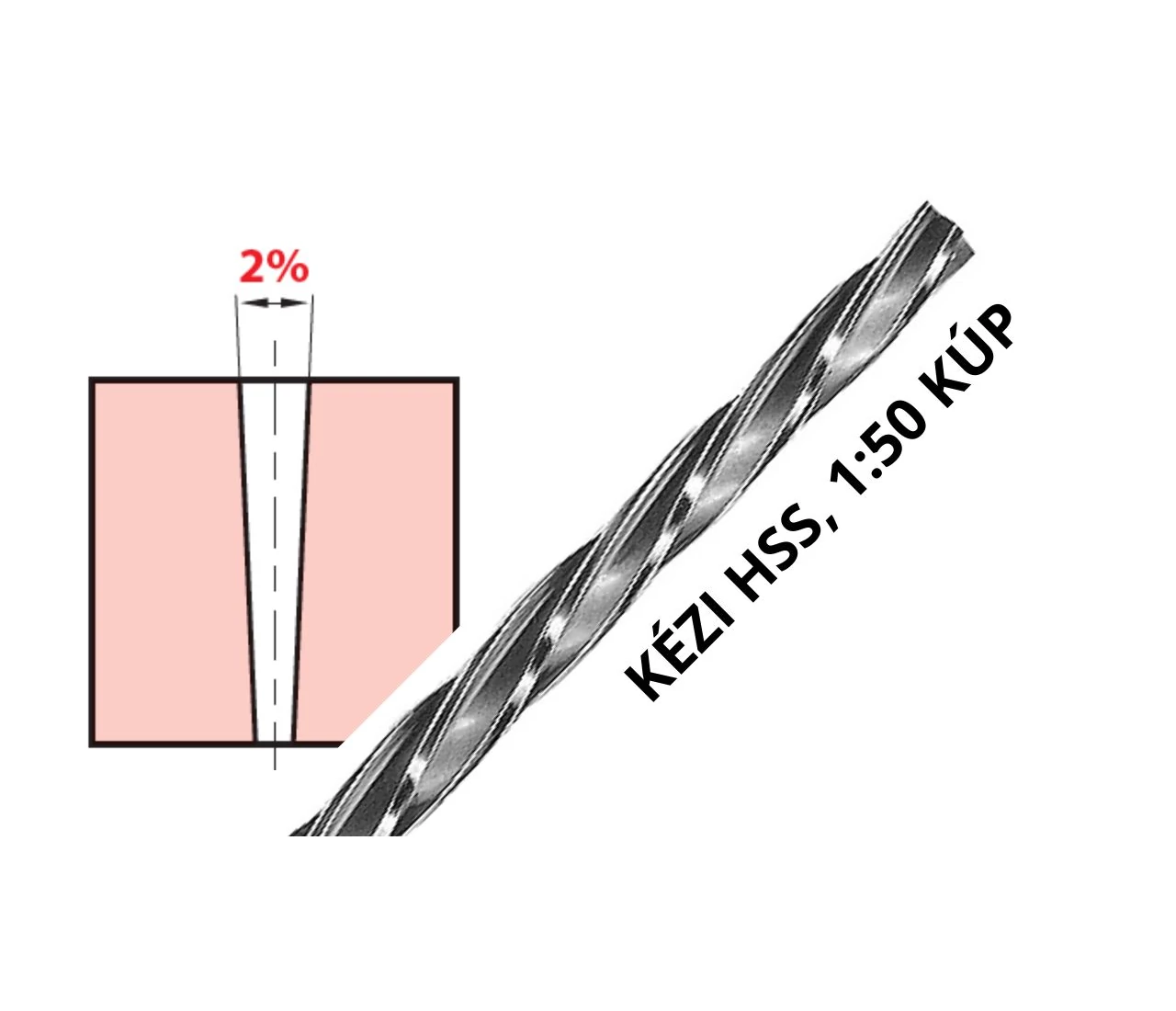

1:50 kúpos kézi dörzsár HSS: Kúpszeg furathoz
-
Ø 0,8-50 mm 1:50 kúp (2%)
Az 1:50 kúposságú kézi dörzsárakat kifejezetten kúpos szegek furatainak végmegmunkálására tervezték. A HSS gyorsacél alapanyag és a precízen köszörült élek biztosítják, hogy a furat kúpossága tökéletesen illeszkedjen a szabványos kúpszegekhez, garantálva a gépelemek elmozdulásmentes rögzítését. -
- Gyártó: MAGAFOR
- Típuskód / cikkszám: M700
-
Elérhetőség:
Lásd méretenként
-
| Átmérő: | Teljes/dolg.hossz: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
D 0,7-1,2 mm
|
L42/24
|
2-4 nap (általában)
|
Ár:
27.940 Ft (22.000 Ft+ÁFA)
|
M700 0080
|
|
D 0,9-1,4 mm
|
L46/28
|
2-4 nap (általában)
|
Ár:
25.400 Ft (20.000 Ft+ÁFA)
|
M700 0100
|
|
D 1,0-1,45
|
-
|
2-3 nap (általában)
|
Ár:
19.710 Ft (15.520 Ft+ÁFA)
|
1040061 0100
|
|
D 1,2-1,7 mm
|
L50/32
|
2-4 nap (általában)
|
Ár:
22.860 Ft (18.000 Ft+ÁFA)
|
M700 0120
|
|
D 1,2-1,75
|
L50/32
|
2-4 nap (általában)
|
Ár:
19.304 Ft (15.200 Ft+ÁFA)
|
1040061 0120
|
|
D 1,4-2,1 mm
|
L57/37
|
2-4 nap (általában)
|
Ár:
22.860 Ft (18.000 Ft+ÁFA)
|
M700 0150
|
|
D 1,4-2,15
|
-
|
2-3 nap (általában)
|
Ár:
16.662 Ft (13.120 Ft+ÁFA)
|
1040061 0150
|
|
D 1,9-2,8 mm
|
L72/48
|
2-4 nap (általában)
|
Ár:
18.999 Ft (14.960 Ft+ÁFA)
|
M700 0200
|
|
D 1,9-2,85
|
-
|
2-3 nap (általában)
|
Ár:
15.748 Ft (12.400 Ft+ÁFA)
|
1040061 0200
|
|
D 2,4-3,3 mm
|
L72/48
|
2-4 nap (általában)
|
Ár:
17.780 Ft (14.000 Ft+ÁFA)
|
M700 0250
|
|
D 2,4-3,35
|
-
|
2-3 nap (általában)
|
Ár:
15.545 Ft (12.240 Ft+ÁFA)
|
1040061 0250
|
|
D 2,9-4 mm
|
L80/58
|
2-4 nap (általában)
|
Ár:
16.459 Ft (12.960 Ft+ÁFA)
|
M700 0300
|
|
D 2,9-4,05
|
-
|
2-3 nap (általában)
|
Ár:
15.342 Ft (12.080 Ft+ÁFA)
|
1040061 0300
|
|
D 3,9-5,2 mm
|
L93/68
|
2-4 nap (általában)
|
Ár:
16.459 Ft (12.960 Ft+ÁFA)
|
M700 0400
|
|
D 3,9-5,25
|
-
|
2-3 nap (általában)
|
Ár:
15.342 Ft (12.080 Ft+ÁFA)
|
1040061 0400
|
|
D 4,9-6,3 mm
|
L100/73
|
2-4 nap (általában)
|
Ár:
17.780 Ft (14.000 Ft+ÁFA)
|
M700 0500
|
|
D 4,9-6,35
|
-
|
2-3 nap (általában)
|
Ár:
17.780 Ft (14.000 Ft+ÁFA)
|
1040061 0500
|
|
D 5,9-8
|
-
|
2 db raktáron
|
Ár:
22.149 Ft (17.440 Ft+ÁFA)
|
1040061 0600
|
|
D 5,9-8 mm
|
L135/105
|
1 db raktáron
|
Ár:
18.999 Ft (14.960 Ft+ÁFA)
|
M700 0600
|
|
D 6,9-9
|
-
|
2-3 nap (általában)
|
Ár:
27.838 Ft (21.920 Ft+ÁFA)
|
1040061 0700
|
|
D 6,9-9 mm
|
L160/125
|
2-4 nap (általában)
|
Ár:
27.940 Ft (22.000 Ft+ÁFA)
|
M700 0700
|
|
D 7,9-10,8
|
-
|
2-3 nap (általában)
|
Ár:
29.261 Ft (23.040 Ft+ÁFA)
|
1040061 0800
|
|
D 7,9-10,8 mm
|
L180/145
|
2-4 nap (általában)
|
Ár:
25.400 Ft (20.000 Ft+ÁFA)
|
M700 0800
|
|
D 8,9-11,8
|
-
|
2-3 nap (általában)
|
Ár:
39.421 Ft (31.040 Ft+ÁFA)
|
1040061 0900
|
|
D 8,9-11,8 mm
|
L195/160
|
2-4 nap (általában)
|
Ár:
38.100 Ft (30.000 Ft+ÁFA)
|
M700 0900
|
|
D 9,9-13,4
|
-
|
2-3 nap (általában)
|
Ár:
45.212 Ft (35.600 Ft+ÁFA)
|
1040061 1000
|
|
D 9,9-13,4 mm
|
L215/175
|
2-4 nap (általában)
|
Ár:
33.020 Ft (26.000 Ft+ÁFA)
|
M700 1000
|
|
D11,8-16
|
-
|
2-3 nap (általában)
|
Ár:
57.810 Ft (45.520 Ft+ÁFA)
|
1040061 1200
|
|
D11,8-16 mm
|
L255/210
|
2-4 nap (általában)
|
Ár:
48.260 Ft (38.000 Ft+ÁFA)
|
M700 1200
|
|
D13,8-18
|
-
|
2-3 nap (általában)
|
Ár:
114.910 Ft (90.480 Ft+ÁFA)
|
1040061 1400
|
|
D13,8-18 mm
|
L255/210
|
2-4 nap (általában)
|
Ár:
81.280 Ft (64.000 Ft+ÁFA)
|
M700 1400
|
|
D15,8-20,4
|
-
|
2-3 nap (általában)
|
Ár:
74.270 Ft (58.480 Ft+ÁFA)
|
1040061 1600
|
|
D15,8-20,4 mm
|
L280/230
|
2-4 nap (általában)
|
Ár:
73.660 Ft (58.000 Ft+ÁFA)
|
M700 1600
|
|
D17,8-22,4
|
-
|
2-3 nap (általában)
|
Ár:
134.722 Ft (106.080 Ft+ÁFA)
|
1040061 1800
|
|
D17,8-22,4 mm
|
L290/230
|
2-4 nap (általában)
|
Ár:
127.000 Ft (100.000 Ft+ÁFA)
|
M700 1800
|
|
D19,8-24,8
|
-
|
2-3 nap (általában)
|
Ár:
119.786 Ft (94.320 Ft+ÁFA)
|
1040061 2000
|
|
D19,8-24,8 mm
|
L310/250
|
2-4 nap (általában)
|
Ár:
101.600 Ft (80.000 Ft+ÁFA)
|
M700 2000
|
|
D21,8-26,8
|
-
|
2-3 nap (általában)
|
Ár:
219.862 Ft (173.120 Ft+ÁFA)
|
1040061 2200
|
|
D21,8-26,8 mm
|
L320/250
|
2-4 nap (általában)
|
Ár:
190.500 Ft (150.000 Ft+ÁFA)
|
M700 2200
|
|
D24,7-30,7
|
-
|
2-3 nap (általában)
|
Ár:
226.873 Ft (178.640 Ft+ÁFA)
|
1040061 2500
|
|
D24,7-30,7 mm
|
L370/300
|
2-4 nap (általában)
|
Ár:
165.100 Ft (130.000 Ft+ÁFA)
|
M700 2500
|
|
D27,7-33,7 mm
|
L380/300
|
2-4 nap (általában)
|
Ár:
330.098 Ft (259.920 Ft+ÁFA)
|
M700 2800
|
|
D29,7-36,1 mm
|
L400Í320
|
2-4 nap (általában)
|
Ár:
304.698 Ft (239.920 Ft+ÁFA)
|
M700 3000
|
|
D39,7-46,5 mm
|
L430/340
|
2-4 nap (általában)
|
Ár:
469.798 Ft (369.920 Ft+ÁFA)
|
M700 4000
|
|
D49,7-56,9 mm
|
L460/360
|
2-4 nap (általában)
|
Ár:
710.997 Ft (559.840 Ft+ÁFA)
|
M700 5000
|
1:50 kúpos kézi dörzsár HSS: Kúpszeg furathoz
Katalóguslap.
Hagyományos 1:50 kúposság a tökéletes illesztésért
A gépiparban a kúpos szeges kötések biztosítják a legpontosabb pozicionálást és rögzítést. Ehhez elengedhetetlen az 1:50 arányú kúpos kézi dörzsár használata. A szerszám kialakítása követi a DIN 9 szabványt, így a dörzsölés után a furat azonnal alkalmas a szabványos kúpszegek fogadására.
Műszaki jellemzők és kivitel
- Geometria: 1:50 kúposság (minden 50 mm hosszon 1 mm-t változik az átmérő).
- Alapanyag: Kiváló minőségű HSS gyorsacél a hosszú éltartam érdekében.
- Élkialakítás: Csavart hornyú kivitel, amely lehetővé teszi a furat falának finom, egyenletes simítását. Az egyenes hornyú dörzsárra (lásd a katalóguslapon) kérd ajánlatunkat!
- Befogás: Négyzetes szárvég, amely stabilan rögzíthető szabványos kézi hajtóvasakba.
Hogyan használd a kúpszeg dörzsárat?
A kúpszeg furatát először lépcsőzetesen vagy a kúp kisebbik átmérőjének megfelelő csigafúróval ki kell fúrni. A dörzsölés során alacsony sebességgel, egyenletes nyomással dolgozz, és használj megfelelő vágóolajat. Mivel kézi szerszámról van szó, ügyelj a merőlegességre. Soha ne forgasd hátrafelé a szerszámot, mert a finom vágóélek kicsorbulhatnak a kúpos furatban!
Gyakori kérdések az 1:50 kúpos dörzsárakról
Hogyan kell előfúrni a kúpszeg helyét?
A furatot a dörzsár legkisebb átmérőjének megfelelő fúróval kell előkészíteni. Nagyobb mélység esetén érdemes több lépcsőben előfúrni, hogy a dörzsárnak kevesebb anyagot kelljen eltávolítania.
Miben más a kézi kivitel, mint a gépi?
A kézi dörzsár hosszabb és nagyobb a kúp elején a rávezetés, valamint a szárvége négyszögletű. Gépi (pl. MK szárú) változatot akkor válassz, ha oszlopos fúrógépen vagy CNC-n végzed a megmunkálást.
Alkalmas-e rozsdamentes acélhoz?
A HSS kivitel általános acélokhoz kiváló. Rozsdamentes anyagoknál fokozott hűtés-kenés szükséges, és lassabb munkavégzés javasolt az él megóvása érdekében.
