Modulos csapos süllyesztő és lépcsős fúró
-
Speciális igények szabványos megoldása. 400 szabványos elemből több, mint 100.000 féle csapos süllyesztőt ill. lépcsős fúrót lehet összeállítani.
-
- Gyártó: POLLEDRI
- Típuskód / cikkszám: M-P
-
Elérhetőség:
Lásd méretenként
-
Modulos csapos süllyesztő és lépcsős fúró
Speciális igények szabványos megoldása. A POLLEDRI moduláris szerszámrendszer segítségével mindössze 400 szabványos elemből több, mint 100.000 féle szerszámot lehet összeállítani.

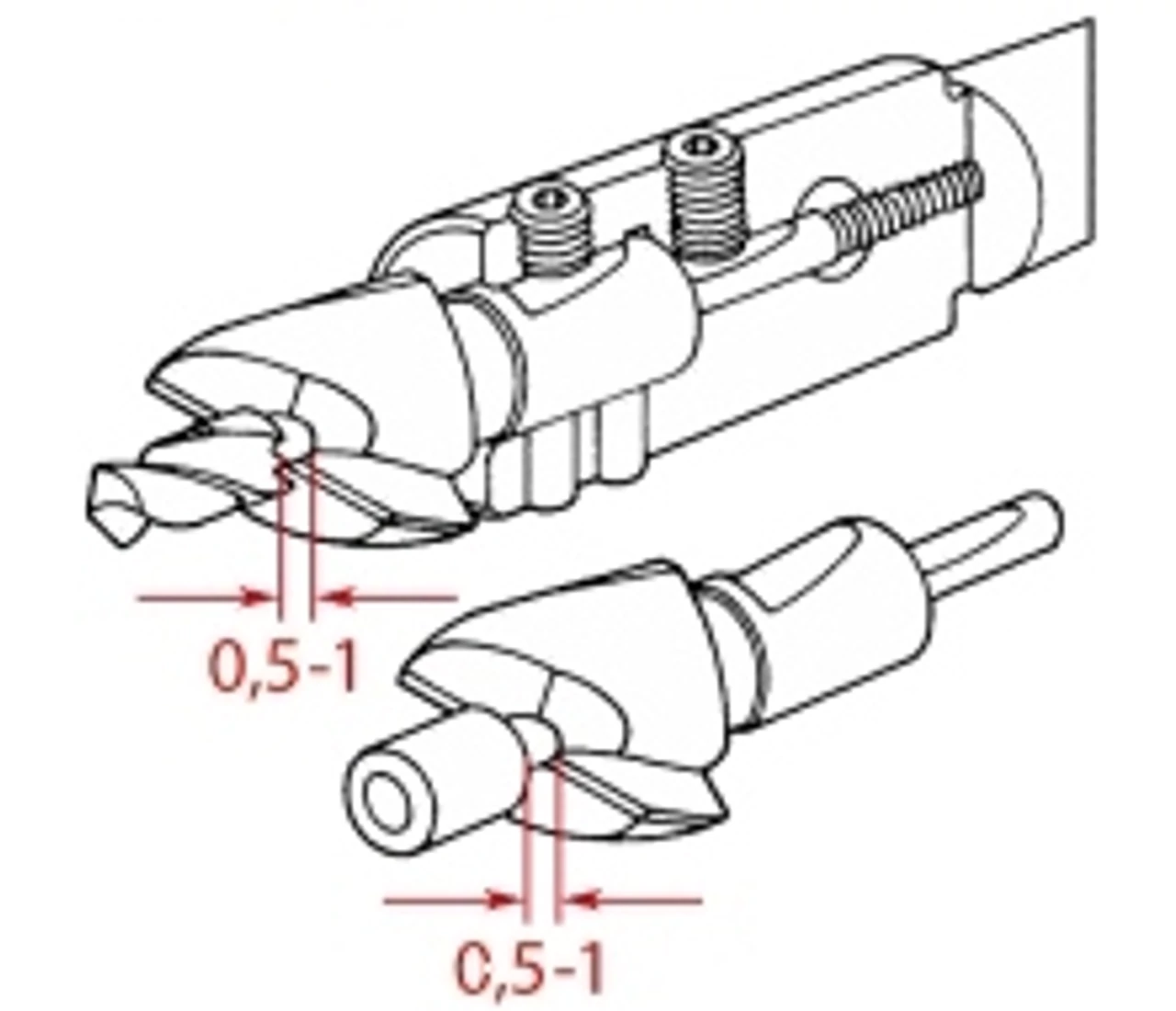

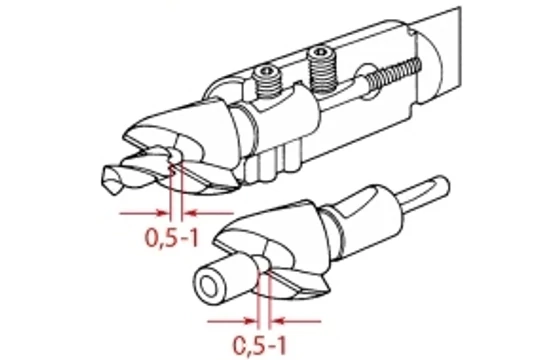

A csapos süllyesztők és lépcsős fúrók alkotóelemei három csoportot képeznek:
- Groupe 0 = Ø 7-24 mm
- Groupe 1 = Ø 10-40 mm
- Groupe 2 = Ø 16-75 mm
Minden kombináció lehetséges egy-egy csoporton belül, de a három csoport egymással nem kompatibilis.
Lehetséges elemkombinációk:
Befogó
- Morse kúpos
- Morse kúpos homlokmenesztős
- Hengeres szárú
Süllyesztő
- Normál anyaghoz (N) 4-élű gyorsacél
- Lágy anyaghoz (W) 2-élű gyorsacél
- Kemény anyaghoz (H) 3-élű keményfém
- 90° kúpos - 3-élű gyorsacél
- 60° kúpos - 3-élű gyorsacél
Előfúró, vagy vezetőcsap
- Rövid gyorsacél fúró
- Hosszú gyorsacél fúró
- Fix vezetőcsap
- Forgó vezetőcsap

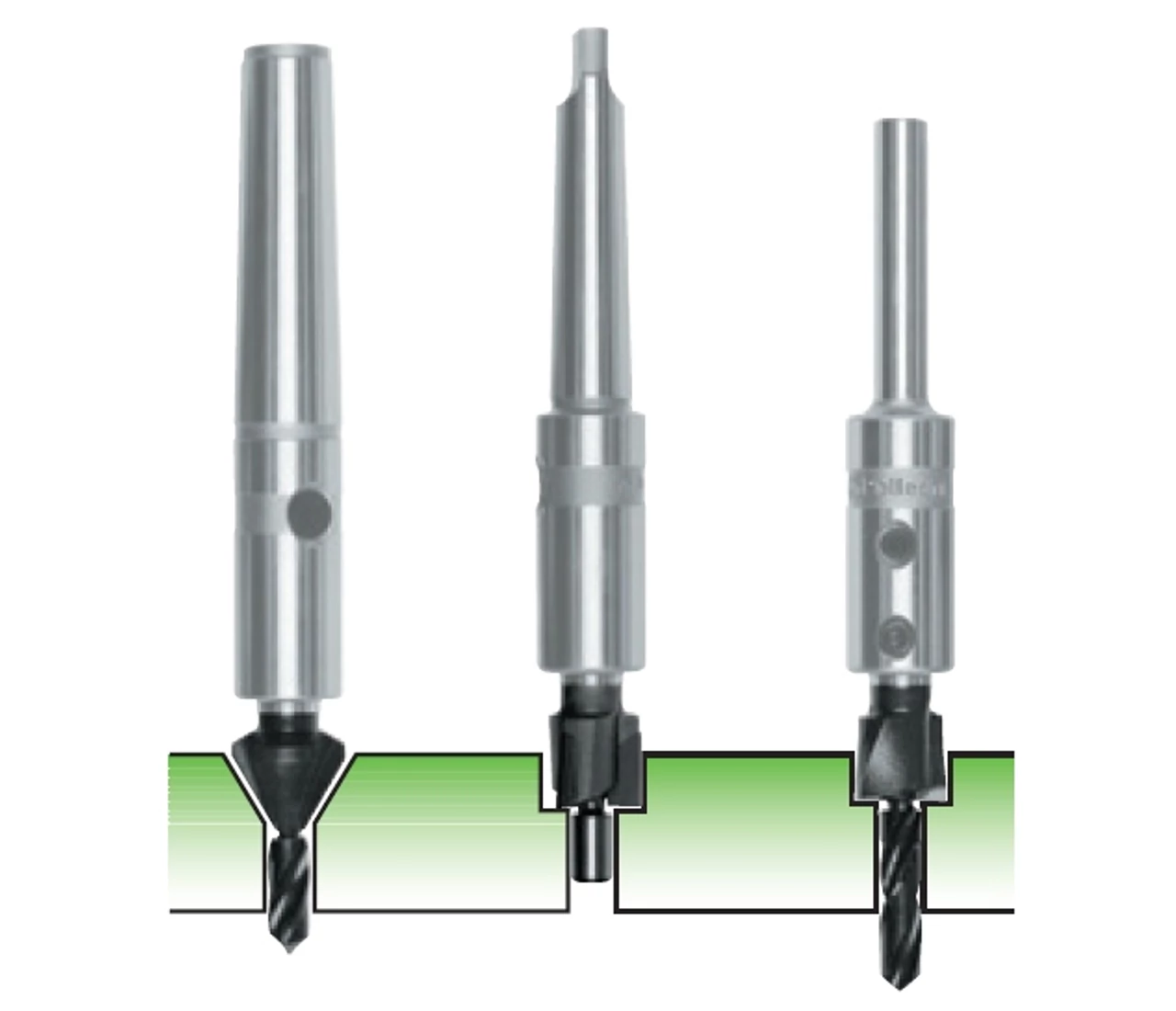

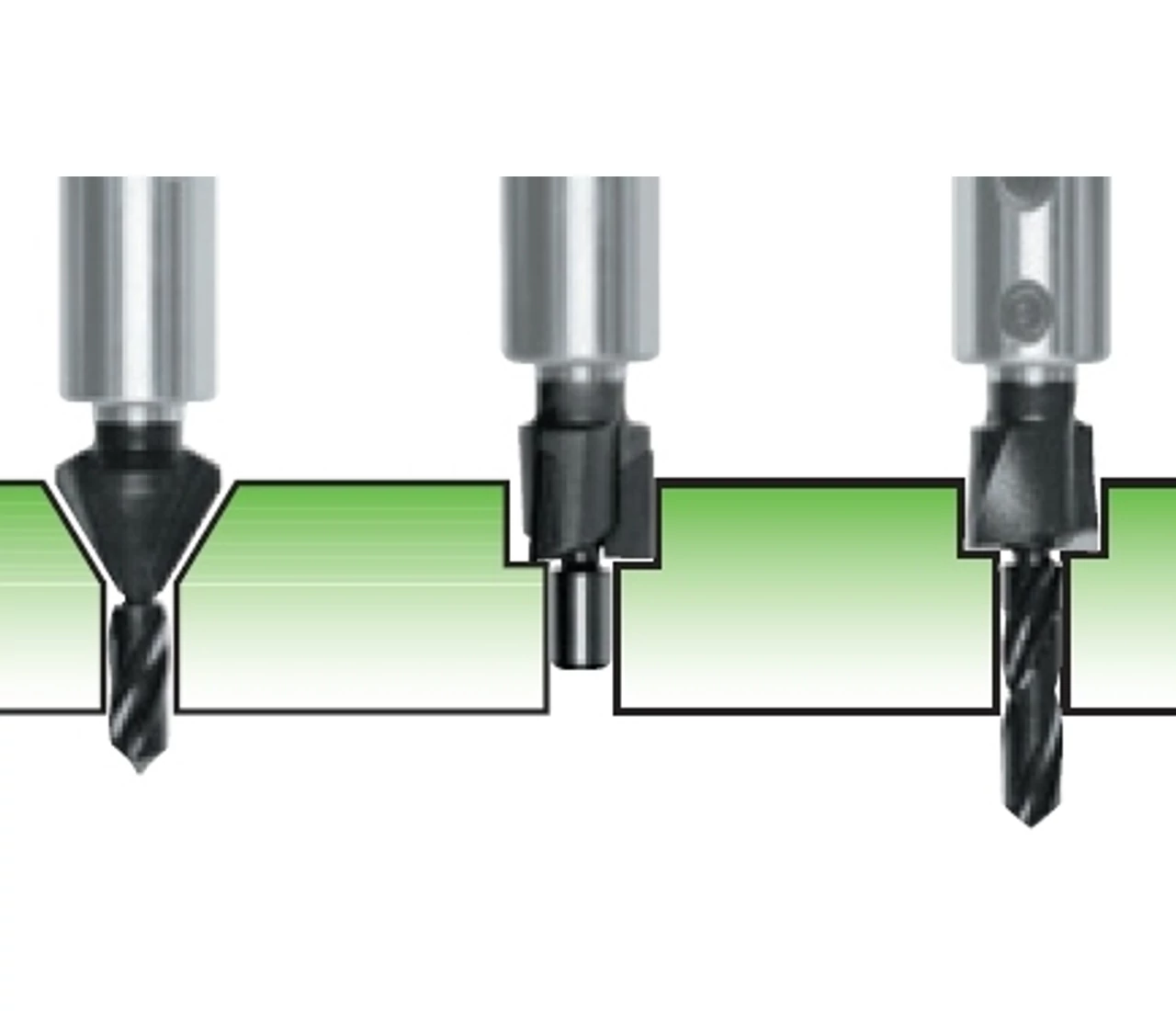

A csapos süllyesztők átmenő és zsákfuratban is használhatóak.
A lépcsős fúrók csak átmenő furatban dolgozhatnak. A fúrónak át kell érnie, mielőtt a süllyesztő fogásba lép.
Ajánlott forgácsolási adatok:
