Moduláris visszasüllyesztő (kézi beavatkozást igényel)
-
A moduláris visszasüllyesztővel a munkadarab megfordítása nélkül lehet elvégezni a furat túloldalán, vagy a ház belsejében levő süllyesztést. Kézi beavatkozást igényel !
-
- Gyártó: POLLEDRI
-
Elérhetőség:
Lásd méretenként
-
Moduláris visszasüllyesztő (kézi beavatkozást igényel)
Katalógus
Forgácsolási adat (C típus - HSS gyorsacél és MD típus - VHM keményfém)
A moduláris visszasüllyesztő szerszámmal a munkadarab megfordítása nélkül lehet elvégezni a furat túloldalán levő süllyesztést, valamint használható a ház jellegű munkadarabok belsejében csak furatból elérhető süllyesztésekhez.
A szerszám használata kézi beavatkozást igényel! A befogótüskét a süllyesztőfej nélkül átvezetjük a furaton, majd egy mozdulattal rátesszük a fejet és elvégezzük a forgácsolást, végül a fejet levéve tudjuk kihúzni a tüskét.

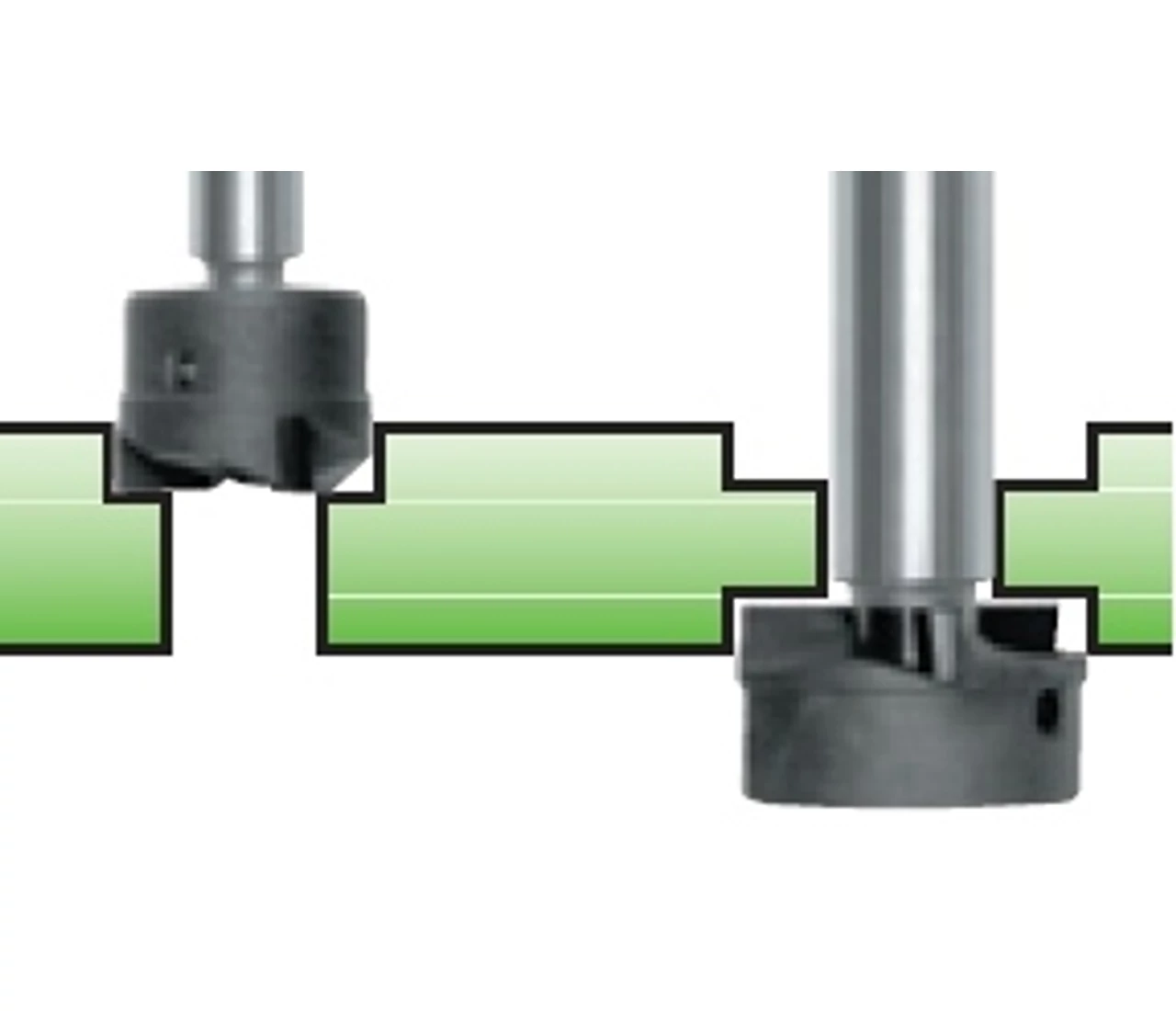

A modulos visszasüllyesztő szerszám működése
A befogótüskét a süllyesztőfej nélkül átvezetjük a furaton, majd egy mozdulattal rátesszük a fejet és elvégezzük a forgácsolást, végül a fejet levéve tudjuk kihúzni a tüskét.
A süllyesztési méret szerinti csoportok:
- A = Ø 12-26 mm csak visszafelé
- B = Ø 16-34 mm csak visszafelé
- C = Ø 24-41 mm előre és visszafelé
- D = Ø 34-60 mm előre és visszafelé
- E = Ø 60-80 mm előre és visszafelé
- F = Ø 82-125 mm előre és visszafelé
Egy csoporton belül minden méretkombináció lehetséges, de a hat csoport egymással nem kompatibilis.
Lehetséges elemkombinációk:
Morse kúpos befogótüske
(külső átmérő e8 tűréssel)
(Menesztőlap - opció)
Gyorsacél süllyesztőfej
(átmérő tűrés: k7)
Keményfém süllyesztőfej
(átmérő tűrés: k7)
(e8 tűrés)
Forgácsolási adat (C típus - HSS gyorsacél és MD típus - VHM keményfém)
