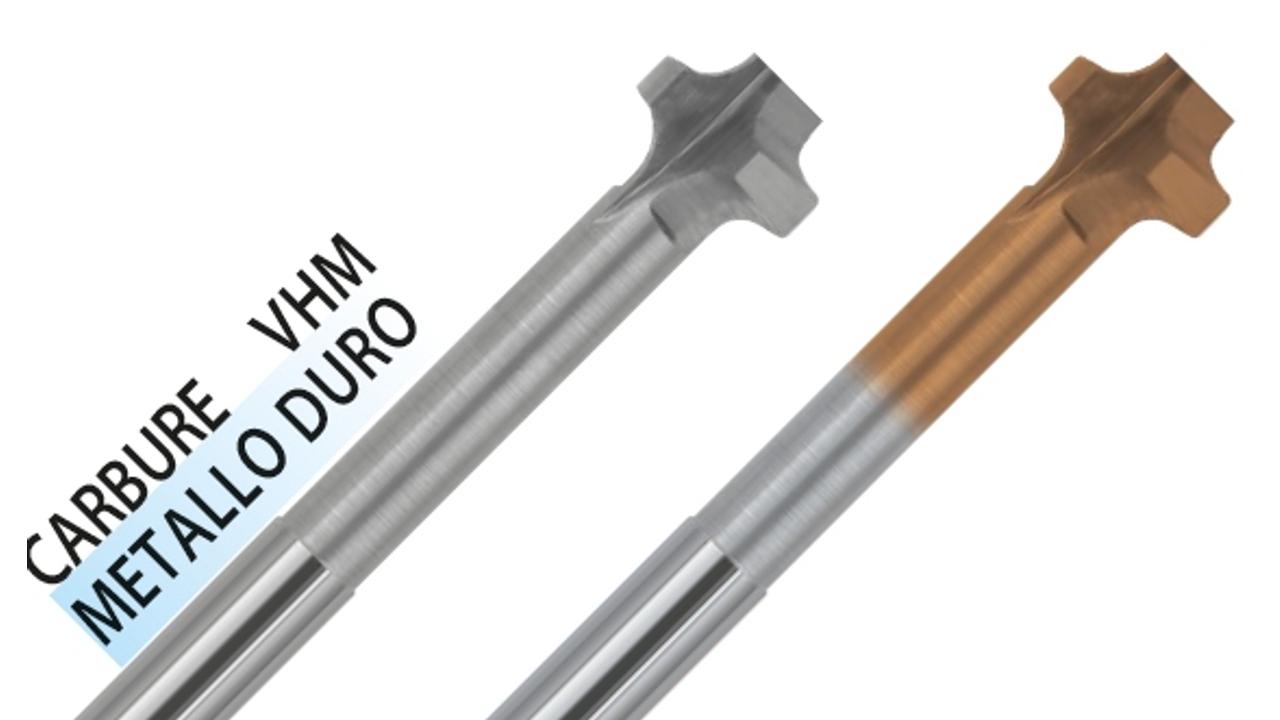

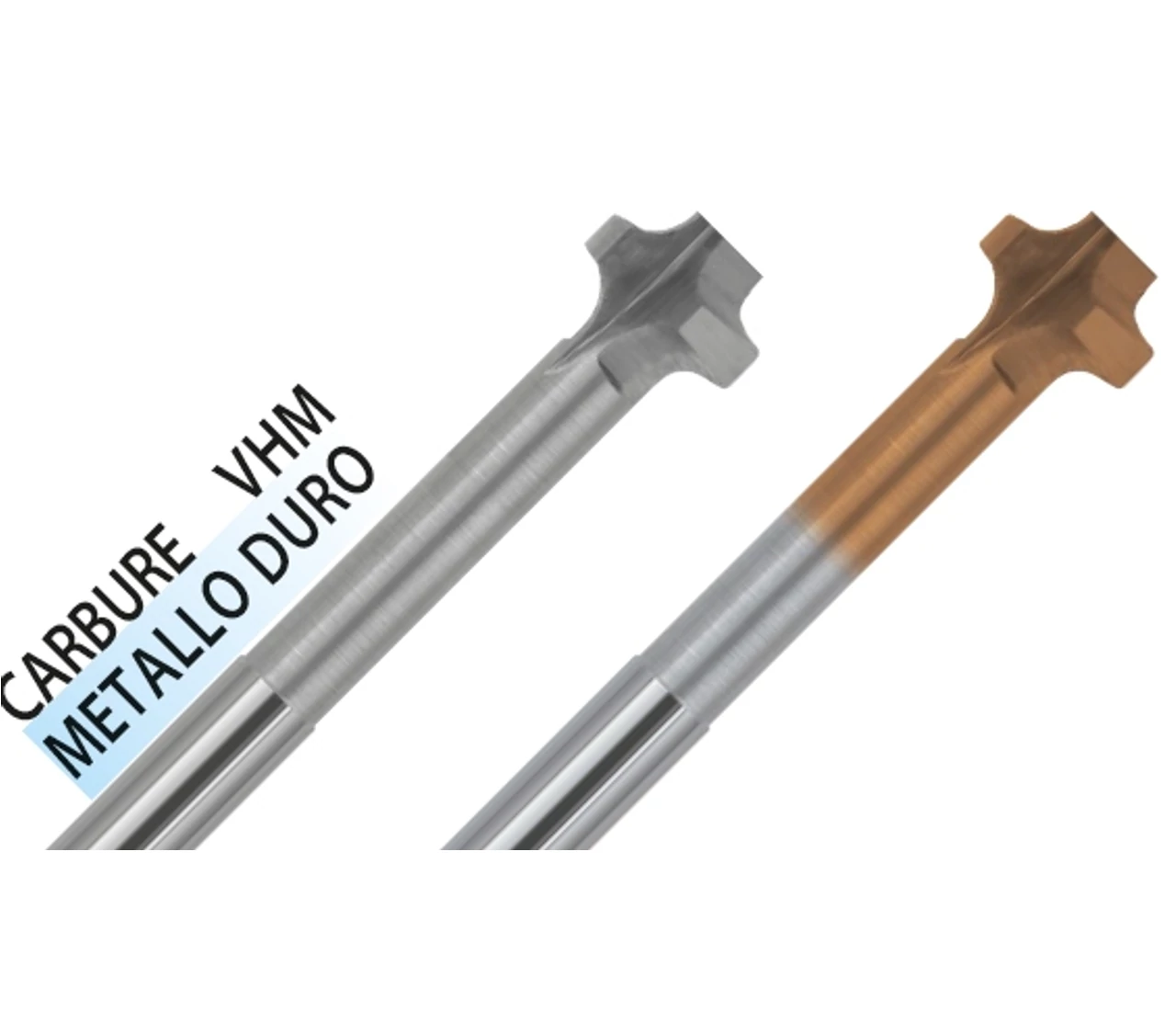

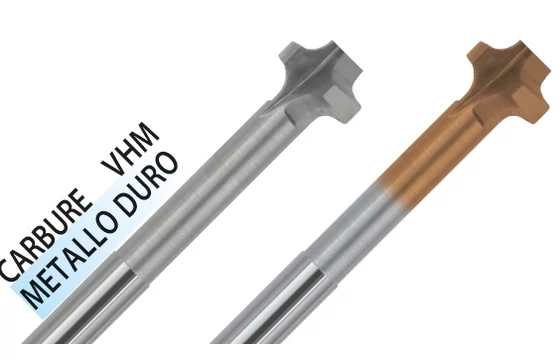

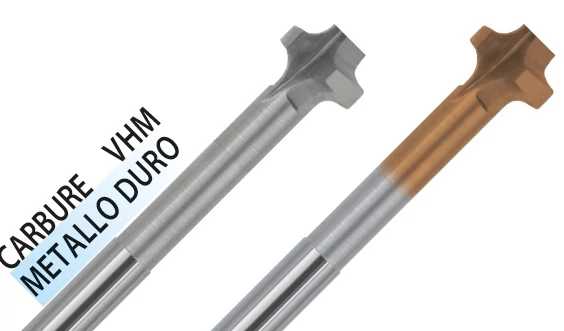

Horonybeszúró maró, BiFace-O: O-gyűrű horony marás
-
A Biface-O horonybeszúró maró a legbiztonságosabb megoldás belső O-gyűrű és biztosítógyűrű hornyok készítésére CNC körinterpolációval. Kialakítása révén kiváló rezgéscsillapítást és pontos horonygeometriát biztosít furatokon belül is. Alkalmazásával elkerülhető a hagyományos, egyélű beszúrókések instabilitása, és jelentősen növelhető a felületi minőség acélban, rozsdamentes anyagokban és öntvényekben egyaránt.
-
- Gyártó: MAGAFOR
- Típuskód / cikkszám: M841,M841H
-
Elérhetőség:
Lásd méretenként
-
| Méret: | Teljes/dolg.hossz (szár): | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
D4,9x1,4
|
L75 d6
|
2 db raktáron
|
Eredeti ár:
|
M841 0490
|
|
D4,9x1,4
|
L75 d6 - HardX
|
2-4 nap (általában)
|
Ár:
58.318 Ft (45.920 Ft+ÁFA)
|
M841H 0490
|
|
D5,9x1,6
|
L75 d6
|
2-4 nap (általában)
|
Ár:
60.554 Ft (47.680 Ft+ÁFA)
|
M841 0590
|
|
D5,9x1,6
|
L75 d6 - HardX
|
2 db raktáron
|
Eredeti ár:
|
M841H 0590
|
|
D7,6x2,0
|
L80 d8
|
2-4 nap (általában)
|
Ár:
71.730 Ft (56.480 Ft+ÁFA)
|
M841 0760
|
|
D7,6x2,0
|
L80 d8 - HardX
|
2-4 nap (általában)
|
Ár:
74.066 Ft (58.320 Ft+ÁFA)
|
M841H 0760
|
|
D7,9x2,3
|
L80 d8
|
2-4 nap (általában)
|
Ár:
85.242 Ft (67.120 Ft+ÁFA)
|
M841 0790
|
|
D7,9x2,3
|
L80 d8 - HardX
|
2-4 nap (általában)
|
Ár:
87.478 Ft (68.880 Ft+ÁFA)
|
M841H 0790
|
|
D9,3x2,5
|
L90 d10
|
2-4 nap (általában)
|
Ár:
89.713 Ft (70.640 Ft+ÁFA)
|
M841 0930
|
|
D9,3x2,5
|
L90 d10 - HardX
|
2-4 nap (általában)
|
Ár:
93.066 Ft (73.280 Ft+ÁFA)
|
M841H 0930
|
|
D9,3x2,5
|
L90 d10 - HardX
|
2-4 nap (általában)
|
Ár:
97.536 Ft (76.800 Ft+ÁFA)
|
M841H 0990
|
|
D9,9x2,8
|
L90 d10
|
2-4 nap (általában)
|
Ár:
94.183 Ft (74.160 Ft+ÁFA)
|
M841 0990
|
|
D11,7x3,2
|
L100 d12
|
2-4 nap (általában)
|
Ár:
107.696 Ft (84.800 Ft+ÁFA)
|
M841 1170
|
|
D11,7x3,2
|
L100 d12 - HardX
|
2-4 nap (általában)
|
Ár:
112.166 Ft (88.320 Ft+ÁFA)
|
M841H 1170
|
|
D12,0x3,3
|
L110 d14
|
2-4 nap (általában)
|
Ár:
116.637 Ft (91.840 Ft+ÁFA)
|
M841 1200
|
|
D12,0x3,3
|
L110 d14 - HardX
|
2-4 nap (általában)
|
Ár:
121.107 Ft (95.360 Ft+ÁFA)
|
M841H 1200
|
|
D13,5x3,4
|
L110 d14
|
2-4 nap (általában)
|
Ár:
143.561 Ft (113.040 Ft+ÁFA)
|
M841 1350
|
|
D13,5x3,4
|
L110 d14 - HardX
|
2-4 nap (általában)
|
Ár:
150.266 Ft (118.320 Ft+ÁFA)
|
M841H 1350
|
|
D13,9x3,8
|
L110 d14
|
2-4 nap (általában)
|
Ár:
156.972 Ft (123.600 Ft+ÁFA)
|
M841 1390
|
|
D13,9x3,8
|
L110 d14 - HardX
|
2-4 nap (általában)
|
Ár:
163.678 Ft (128.880 Ft+ÁFA)
|
M841H 1390
|
Horonybeszúró maró, BiFace-O: O-gyűrű horony marás
Katalóguslap.
Biface-O: Speciális belső horonymarás felsőfokon
A belső hornyok, különösen az O-gyűrű fészkek megmunkálása CNC esztergán vagy megmunkáló központon gyakran jelent kihívást a szerszám kinyúlása és a rezgések miatt. A Biface-O horonybeszúró maró ezt a problémát küszöböli ki: a körinterpolációs eljárásnak köszönhetően a forgácsolóerők kedvezőbben oszlanak meg, mint a radiális beszúrásnál, így tisztább felület és pontosabb horonyszélesség érhető el.
Műszaki előnyök és alkalmazási területek
- O-gyűrű optimalizált geometria: A szerszám vágóéle a szabványos O-gyűrű hornyok méreteihez és tűréseihez igazodik.
- Rezgésmentes megmunkálás: A tömör keményfém (VHM) alapanyag és a speciális szerszámtest-kialakítás minimálisra csökkenti a vibrációt, még mélyebb furatokban is.
- Egy szerszám – több átmérő: Mivel a horony körinterpolációval készül, ugyanazzal a szerszámmal különböző furatátmérőkben is elkészíthető azonos szélességű beszúrás.
- Kiváló forgácskihordás: A marási folyamat során keletkező apró forgácsok könnyebben távoznak a furatból, mint a hagyományos esztergakések esetében.

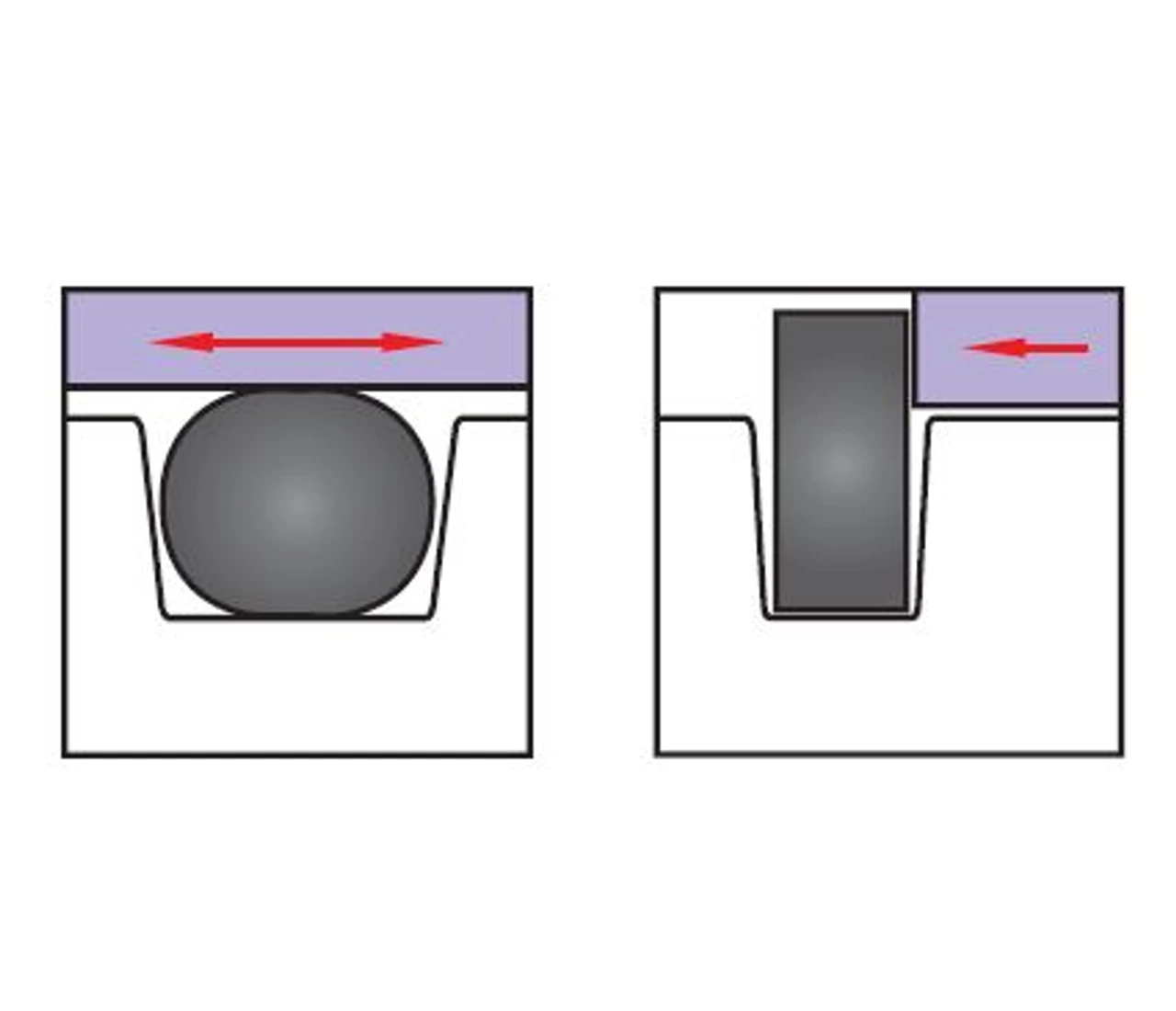

A megfelelő tömítés biztosítása érdekében az O-gyűrűket összenyomják és deformálják. Ajánlott sima felületű, téglalap alakú hornyokba szerelni őket.

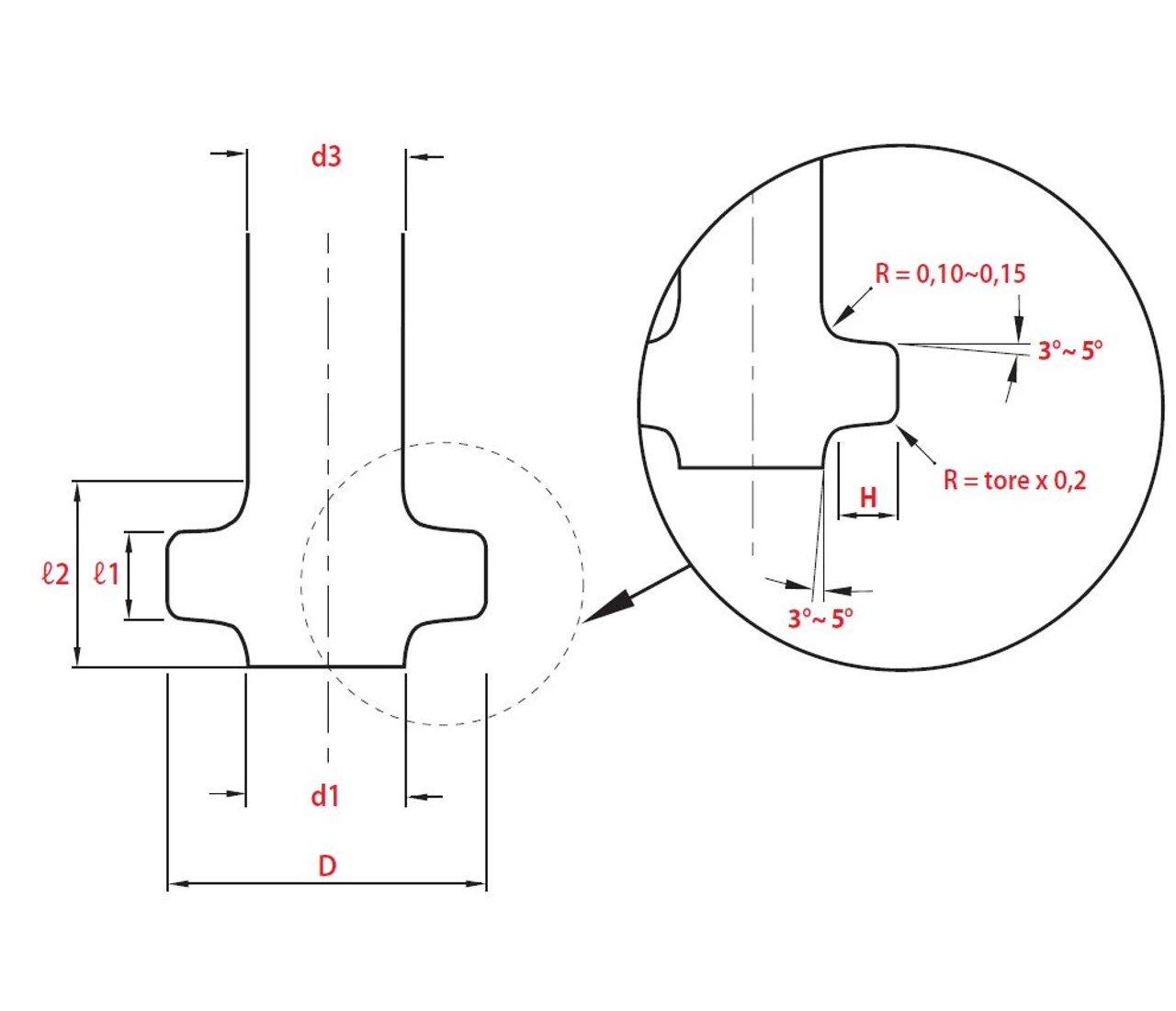

A horony sugarai megakadályozzák a tömítés károsodását:
• beszerelés közben,
• használat közben, deformálva biztosítja a kívánt tömítést.
A kétoldalas marók úgy vannak kialakítva, hogy tökéletesen illeszkedő hornyokat hozzanak létre a tömítések statikus vagy dinamikus használatához:
• CNC gépeken interpolációval,
• automata esztergagépeken rögzítve
Miért válaszd a Biface-O technológiát?
A hagyományos beszúró szerszámokhoz képest a Biface-O nagyobb folyamatbiztonságot garantál. Nem kell tartani a szerszám elhajlásától vagy a "beremegéstől", ami a tömítőgyűrűk esetében kritikus szivárgási hibaforrás lehetne. A szerszám alkalmas általános acélok, Inox (rozsdamentes) anyagok és színesfémek nagy pontosságú megmunkálására is.
Szakértelem és mérnöki háttér: Magafor
A Perfor.hu-nál tudjuk, hogy egy belső beszúrásnál a hibázási lehetőség minimális. Ezért nem csak a Biface-O szerszámokat kínáljuk, hanem segítünk a megfelelő technológiai paraméterek (fogásmélység, előtolás, vágósebesség) meghatározásában is. Több éves szakmai tapasztalatunkkal támogatjuk a magyar forgácsoló szakembereket a hatékony és selejtmentes gyártásban.
Gyakran Ismételt Kérdések
Használható ez a szerszám Seeger-gyűrű horonyhoz is?
Igen, amennyiben a Seeger-horony szélessége megegyezik a Biface-O szerszám vágószélességével, a szerszám tökéletesen alkalmas DIN 471/472 szabvány szerinti biztosítógyűrű hornyok marására is.
Milyen minimális furatátmérőbe fér be a szerszám?

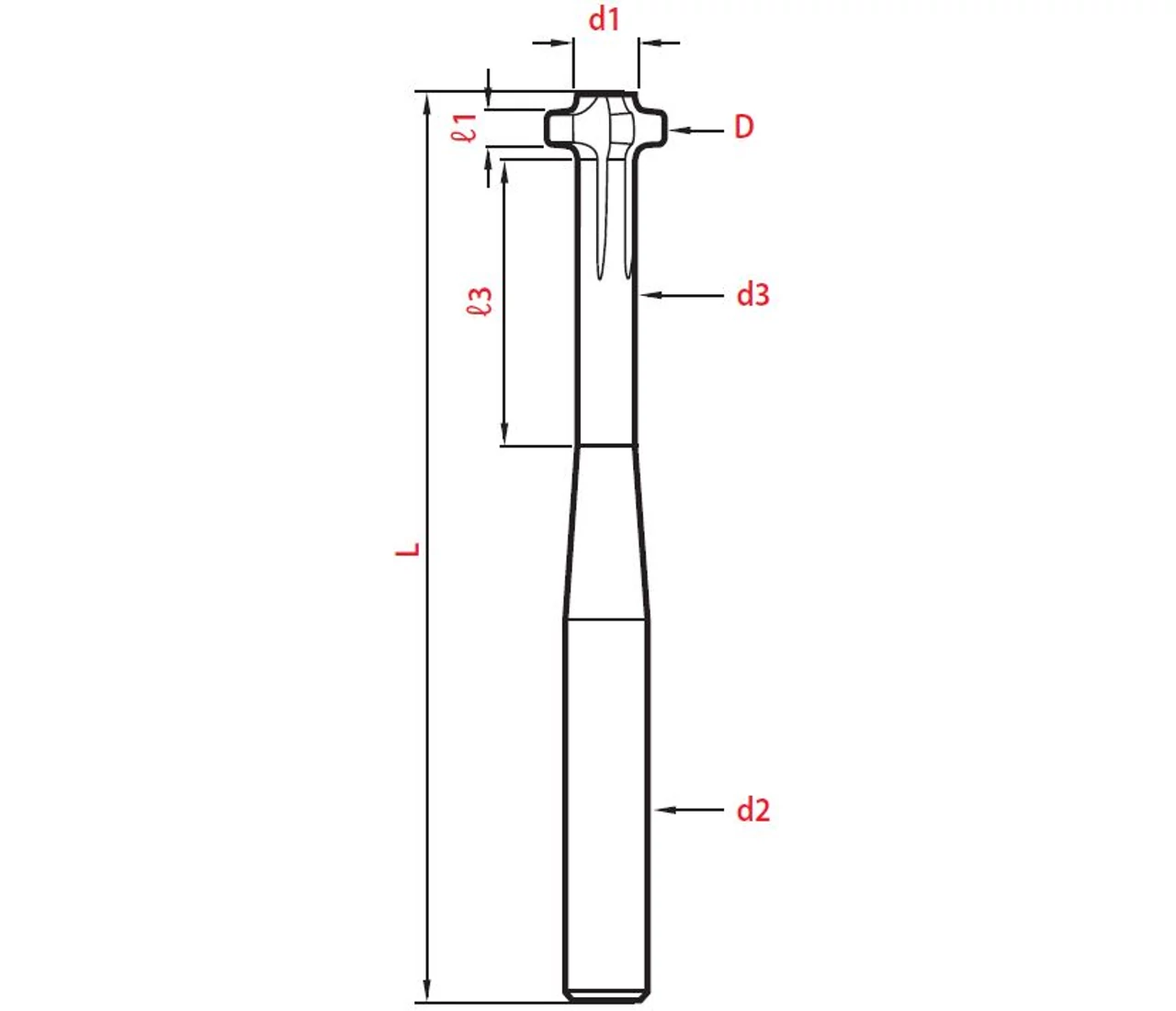

Ez a szerszám típusától és vágóátmérőjétől függ. A pontos műszaki adatlapon mindig ellenőrizd a szerszámfej átmérőjét (D) és a nyakátmérőt, hogy biztonságosan elférjen a furatban a körinterpoláció során.
Milyen hűtési módot javasoltok belső horonymaráshoz?
Belső megmunkálásnál a belső hűtés (IK) vagy az intenzív emulziós hűtés javasolt, hogy a forgácsot folyamatosan kimossa a horonyból, megelőzve a szerszám élének sérülését.
