Gépi menetfúró UNC/UNF - HSSE - Csavart horony zsákfurathoz
-
A Tivoly 35°-os csavart hornyú menetfúrója a legbiztonságosabb választás amerikai szabványú UNC és UNF zsákfuratok készítéséhez. A spirális geometria a forgácsot a szerszám hornyain keresztül felfelé, a géporsó irányába vezeti ki, így megakadályozza a forgács beszorulását a furat alján. A 5% kobalttal ötvözött HSS-E alapanyag kiemelkedő éltartamot biztosít ipari körülmények között is.
-
- Gyártó: TIVOLY

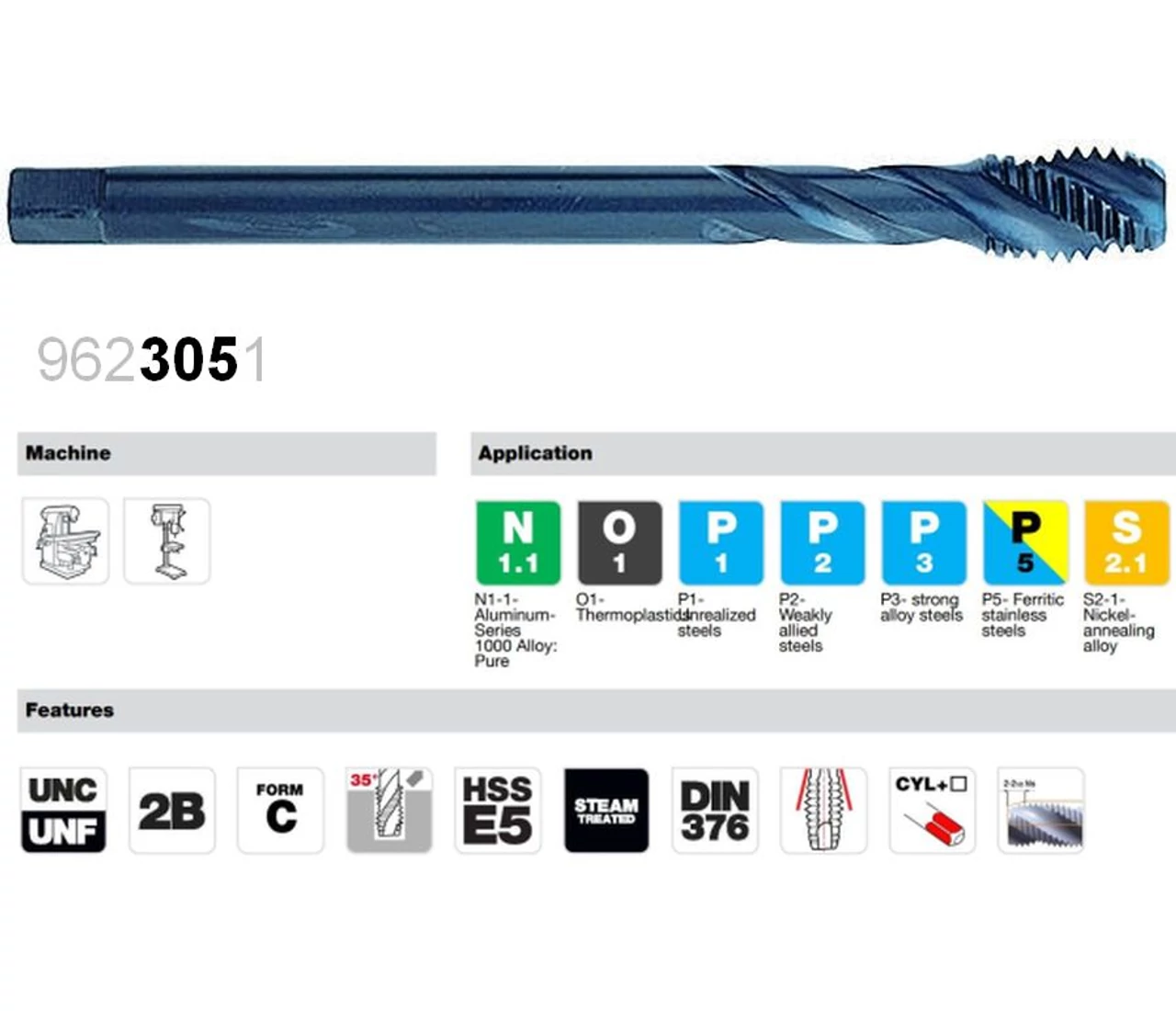

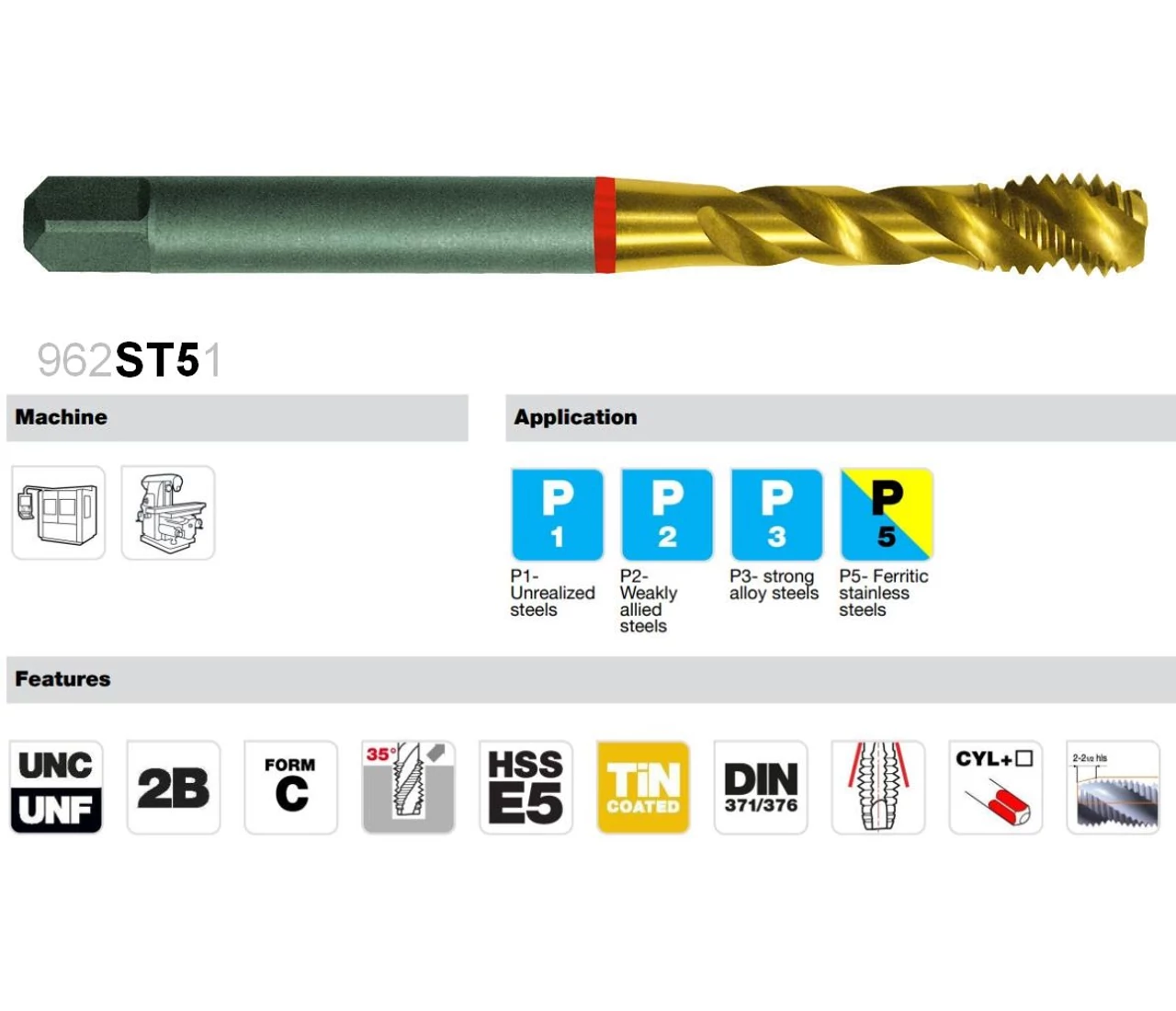

- Típuskód / cikkszám: A205, A305, 9622051, 9623051, 962ST51
-
Elérhetőség:
Lásd méretenként
-
| Névleges átmérő: | Menet: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
2.85
|
UNC 4-40
|
1 db raktáron
|
Ár:
10.907 Ft (8.588 Ft+ÁFA)
|
9622051 0004400
|
|
3.18
|
UNC 6-32
|
1 db raktáron
|
Ár:
10.328 Ft (8.132 Ft+ÁFA)
|
9622051 0006320
|
|
4.17
|
UNC 8-32
|
2 db raktáron
|
Ár:
10.328 Ft (8.132 Ft+ÁFA)
|
9622051 0008320
|
|
4.83
|
UNC10-24
|
1 db raktáron
|
Ár:
10.907 Ft (8.588 Ft+ÁFA)
|
9622051 0010240
|
|
4.83
|
UNF10-32
|
2 db raktáron
|
Ár:
12.837 Ft (10.108 Ft+ÁFA)
|
9622051 0010320
|
|
6.35
|
UNC 1/4-20
|
2 db raktáron
|
Ár:
9.266 Ft (7.296 Ft+ÁFA)
|
9622051 0140200
|
|
6.35
|

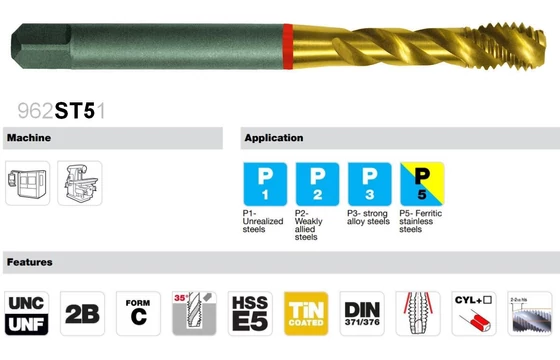

UNC 1/4-20 - TiN bevonat
|
1 db raktáron
|
Ár:
13.802 Ft (10.868 Ft+ÁFA)
|
962ST51 0140200
|
|
6.35
|
UNF 1/4-28
|
1 db raktáron
|
Ár:
9.749 Ft (7.676 Ft+ÁFA)
|
9622051 0140280
|
|
6.35
|
UNF 1/4-28 - TiN bevonat
|
2-3 nap (általában)
|
Ár:
13.995 Ft (11.020 Ft+ÁFA)
|
962ST51 0140280
|
|
7.94
|
UNC 5/16-18
|
2 db raktáron
|
Ár:
10.617 Ft (8.360 Ft+ÁFA)
|
9622051 0516180
|
|
7.94
|
UNF 5/16-24
|
2 db raktáron
|
Ár:
11.003 Ft (8.664 Ft+ÁFA)
|
9622051 0516240
|
|
9.53
|
UNC 3/8-16
|
3 db raktáron
|
Ár:
12.258 Ft (9.652 Ft+ÁFA)
|
9622051 0380160
|
|
9.53
|
UNC 3/8-16 (áteső szár)
|
2-3 nap (általában)
|
Ár:
14.188 Ft (11.172 Ft+ÁFA)
|
9623051 0380160
|
|
9.53
|
UNC 3/8-16 - TiN bevonat
|
2-3 nap (általában)
|
Ár:
18.725 Ft (14.744 Ft+ÁFA)
|
962ST51 0380160
|
|
9.53
|
UNC 5/16-18 (áteső szár)
|
2-3 nap (általában)
|
Ár:
12.548 Ft (9.880 Ft+ÁFA)
|
9623051 0516180
|
|
9.53
|
UNF 3/8-24
|
2 db raktáron
|
Ár:
12.355 Ft (9.728 Ft+ÁFA)
|
9622051 0380240
|
|
9.53
|
UNF 3/8-24 - TiN bevonat
|
2-3 nap (általában)
|
Ár:
19.980 Ft (15.732 Ft+ÁFA)
|
962ST51 0380240
|
|
11.11
|
UNC 7/16-14
|
2-3 nap (általában)
|
Ár:
15.636 Ft (12.312 Ft+ÁFA)
|
9623051 0716140
|
|
11.11
|
UNF 7/16-20
|
1 db raktáron
|
Ár:
17.277 Ft (13.604 Ft+ÁFA)
|
9623051 0716200
|
|
12.7
|
UNC 1/2-13
|
1 db raktáron
|
Ár:
16.698 Ft (13.148 Ft+ÁFA)
|
9623051 0120130
|
|
12.7
|
UNC 1/2-13 - TiN bevonat
|
2-3 nap (általában)
|
Ár:
23.454 Ft (18.468 Ft+ÁFA)
|
962ST51 0120130
|
|
12.7
|
UNF 1/2-20
|
1 db raktáron
|
Ár:
18.918 Ft (14.896 Ft+ÁFA)
|
9623051 0120200
|
|
12.7
|
UNF 1/2-20 - TiN bevonat
|
1 db raktáron
|
Ár:
26.640 Ft (20.976 Ft+ÁFA)
|
962ST51 0120200
|
|
14.29
|
UNC 9/16-12
|
2-3 nap (általában)
|
Ár:
20.462 Ft (16.112 Ft+ÁFA)
|
9623051 0916120
|
|
14.29
|
UNF 9/16-18
|
2-3 nap (általában)
|
Ár:
25.481 Ft (20.064 Ft+ÁFA)
|
9623051 0916180
|
|
15.88
|
UNC 5/8-11
|
2-3 nap (általában)
|
Ár:
23.068 Ft (18.164 Ft+ÁFA)
|
9623051 0580110
|
|
15.88
|
UNF 5/8-18
|
1 db raktáron
|
Ár:
24.999 Ft (19.684 Ft+ÁFA)
|
9623051 0580180
|
|
19.05
|
UNC 3/4-10
|
1 db raktáron
|
Ár:
31.272 Ft (24.624 Ft+ÁFA)
|
9623051 0340100
|
|
19.05
|
UNC 3/4-10 - TiN bevonat
|
2-3 nap (általában)
|
Ár:
41.600 Ft (32.756 Ft+ÁFA)
|
962ST51 0340100
|
|
19.05
|
UNF 3/4-16
|
2-3 nap (általában)
|
Ár:
33.106 Ft (26.068 Ft+ÁFA)
|
9623051 0340160
|
|
19.05
|
UNF 3/4-16 - TiN bevonat
|
2-3 nap (általában)
|
Ár:
46.619 Ft (36.708 Ft+ÁFA)
|
962ST51 0340160
|
|
22.23
|
UNC 7/8-9
|
2-3 nap (általában)
|
Ár:
51.349 Ft (40.432 Ft+ÁFA)
|
9623051 0780090
|
|
25.4
|
UNC 1"-8
|
Kérdezz rá!
|
Ár:
64.958 Ft (51.148 Ft+ÁFA)
|
962305110000080
|
|
25.4
|
UNC 1-8 / TiN bevonat
|
2-3 nap (általában)
|
Ár:
77.409 Ft (60.952 Ft+ÁFA)
|
962ST5110000080
|
|
25.4
|
UNF 1-12 / TiN bevonat
|
2-3 nap (általában)
|
Ár:
91.501 Ft (72.048 Ft+ÁFA)
|
962ST5110000120
|
Gépi menetfúró UNC/UNF - HSSE - Csavart horony zsákfurathoz

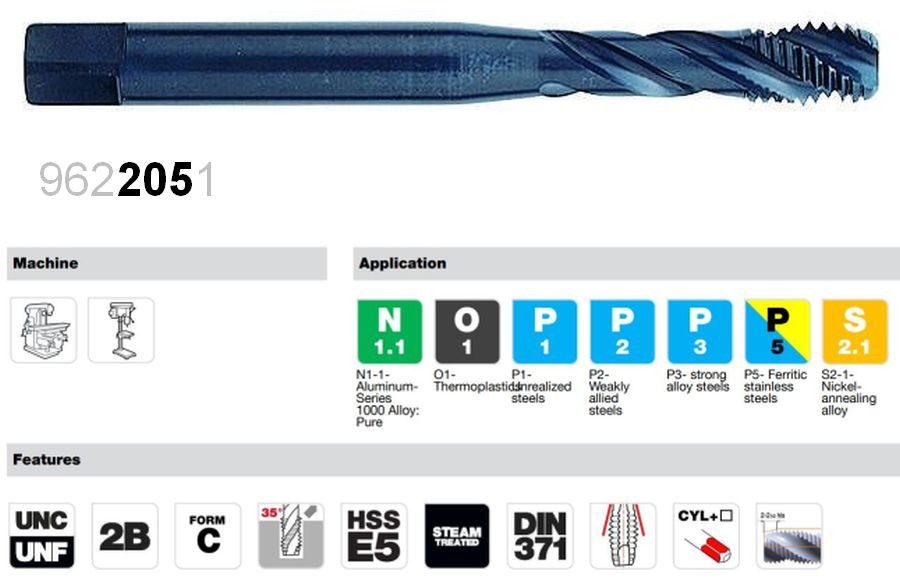

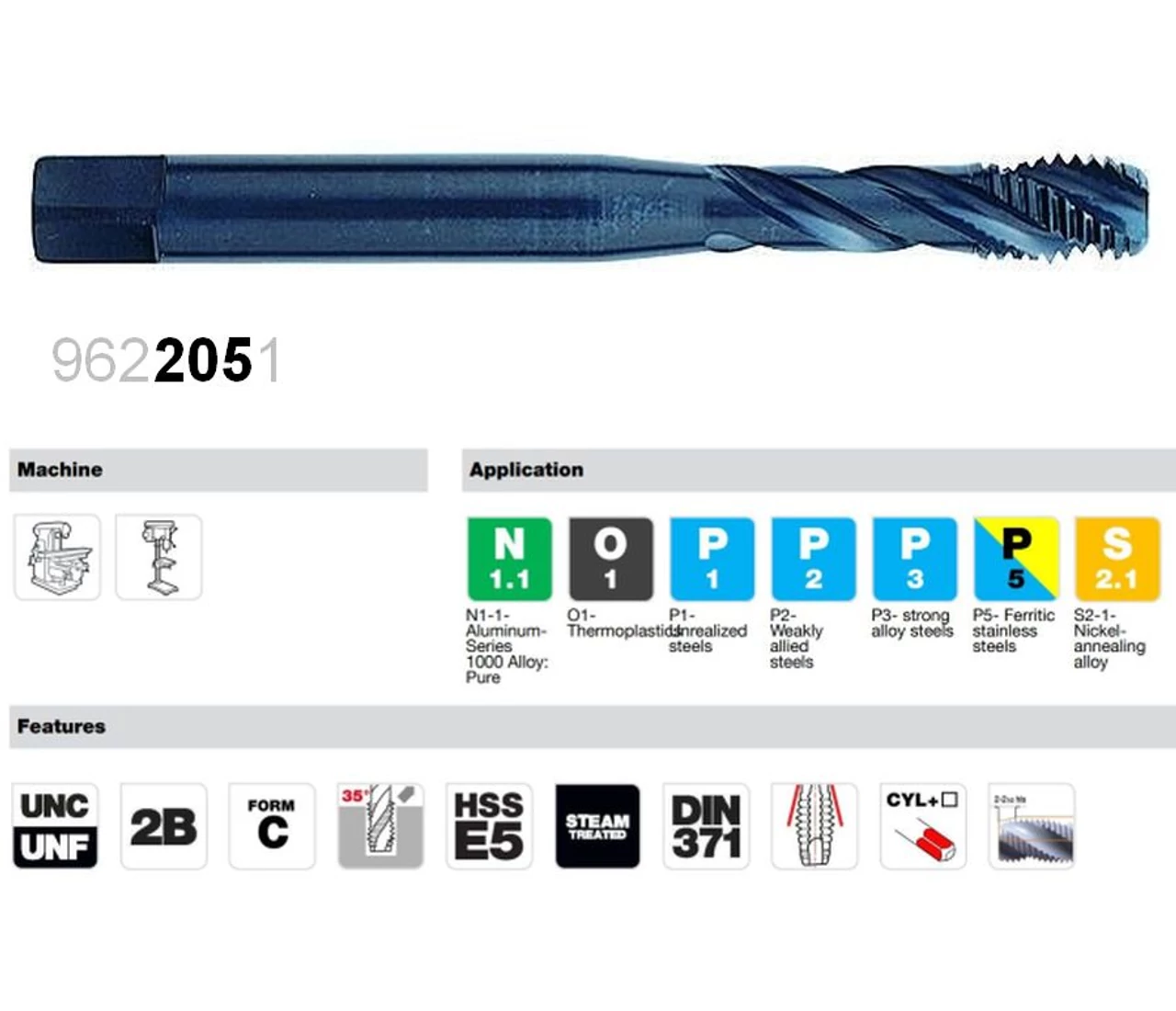

Műszaki adatlap - 9622051.
Tivoly gépi menetfúró zsákfuratokhoz. 35°-os csavart horony a hatékony forgácskihordásért. HSS-E kobaltos alapanyag acélokhoz 1200 N/mm²-ig.
Műszaki előnyök és alkalmazás
- 35°-os spirálhorony (C-alak): Kifejezetten zsákfuratokhoz fejlesztve. A meredek csavarvonal hatékonyan "húzza ki" a forgácsot a furatból, minimálisra csökkentve a szerszámtörés kockázatát.
- HSS-E5 prémium alapanyag: A 5% kobalt tartalom növeli a szerszám hőállóságát és szívósságét, lehetővé téve a megmunkálást akár 1200 N/mm² szakítószilárdságú acéloknál is.
- STEAM (gőzölt) felületkezelés: A speciális fekete oxidréteg javítja a hűtő-kenő folyadék tapadását, csökkenti a súrlódási hőt és megelőzi az élekre rakódó anyagfelrakódást.
- Precíziós profil: 2B tűrésosztályú amerikai menetprofil (UNC/UNF), amely garantálja a szabvány szerinti pontos illeszkedést.

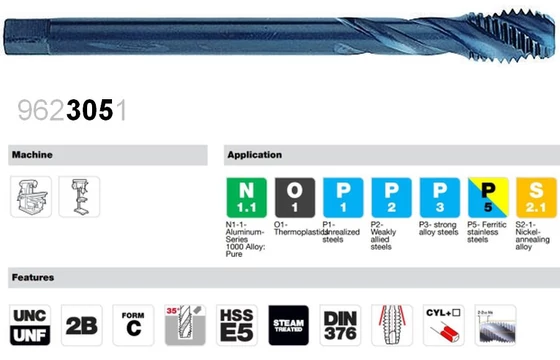

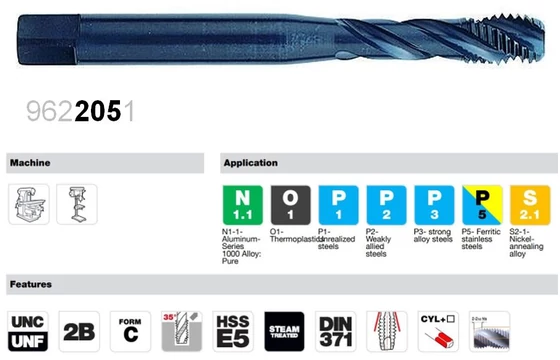

- DIN 371 / 374 / 376 kialakítás: Erősített vagy áteső szárú kivitel, amely stabil megfogást és maximális futáspontosságot tesz lehetővé CNC és hagyományos gépeken egyaránt.
Technológiai tanács
Bár a csavart hornyú menetfúró elméletileg használható átmenő furathoz is, ott a forgács összegabalyodhat a szerszám szárán. A legjobb teljesítményt **zsákfuratokban** nyújtja. A hosszú éltartam érdekében mindenképpen használjon a megmunkált anyagnak megfelelő vágóolajat vagy emulziót.
Gyakori kérdések a termékről
Miben különbözik ez a menetfúró a terelőélestől?
A legfőbb különbség a forgácskihordás iránya: a csavart hornyú felfelé (hátrafelé) húzza a forgácsot, így a furat alja tiszta marad, míg a terelőéles előre tolja azt.
Használható-e rozsdamentes acélhoz?
Igen, a HSS-E kobaltos alapanyag és a STEAM kezelés alkalmassá teszi korrózióálló acélok megmunkálására is, bár ott a vágósebesség csökkentése javasolt.
Milyen mélységig fúrhatok vele menetet?
A 35 fokos horonygeometria általában a névleges átmérő 2-2,5-szereséig (2,5xD) biztosít biztonságos forgácskihordást.
