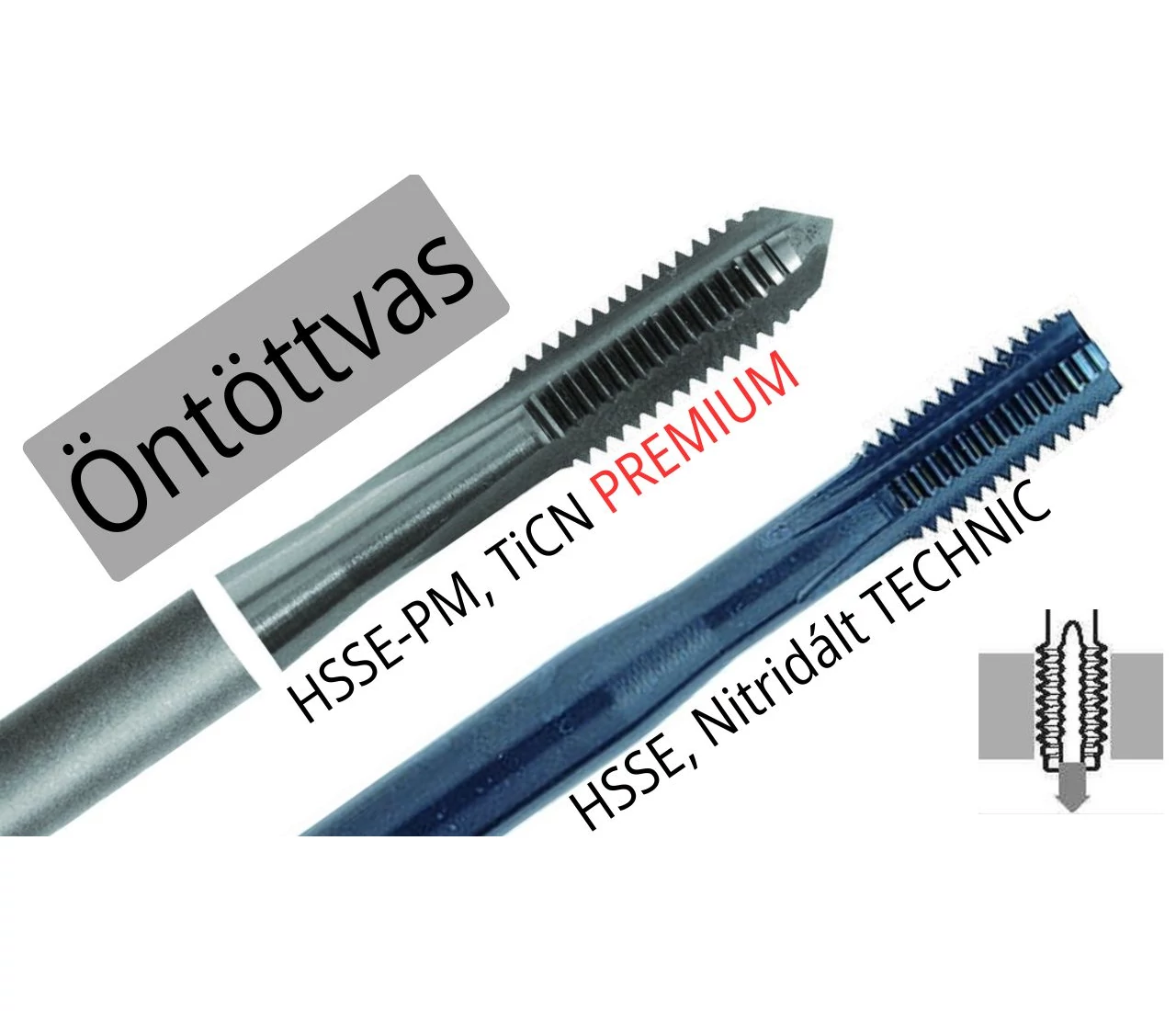

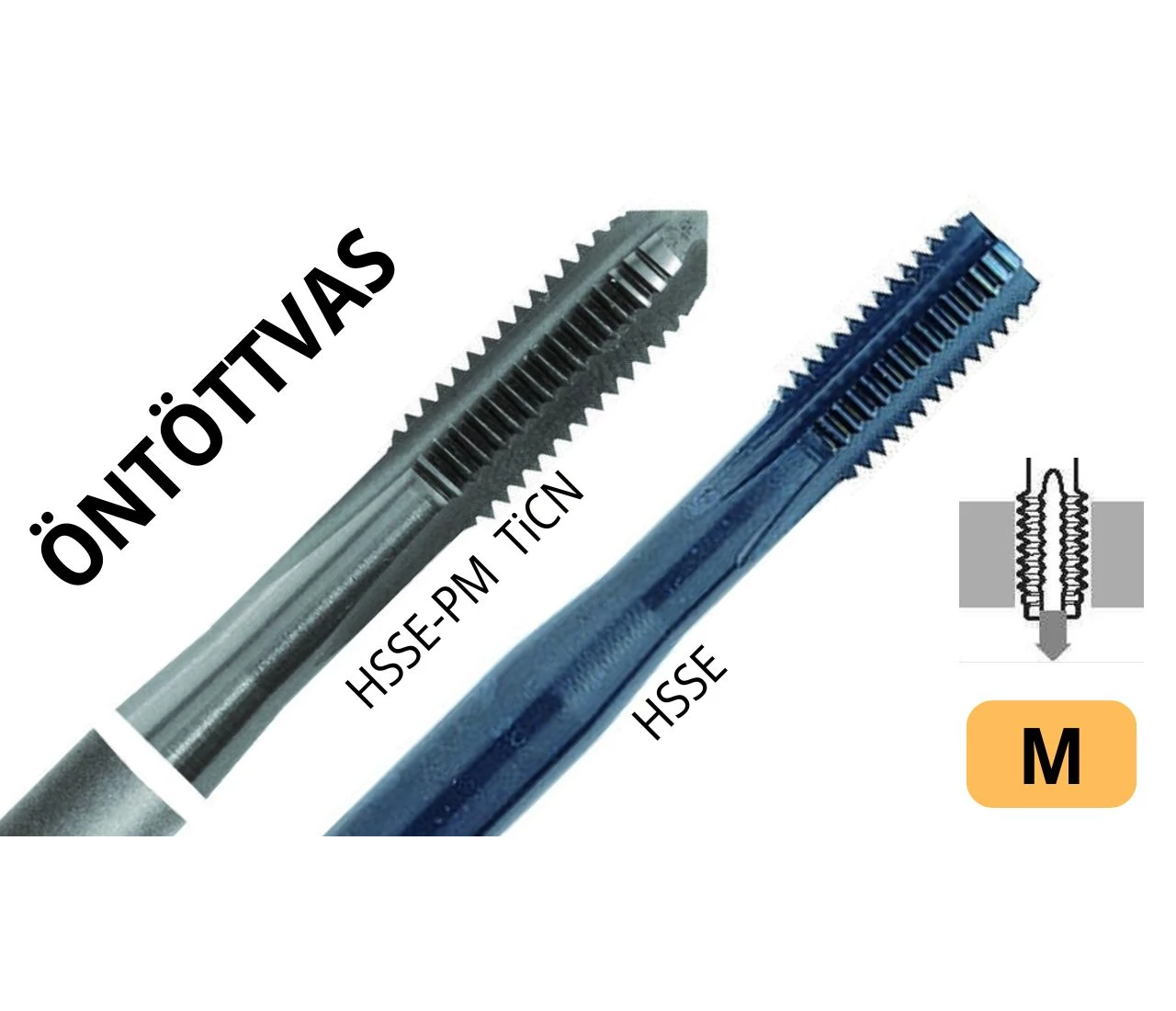

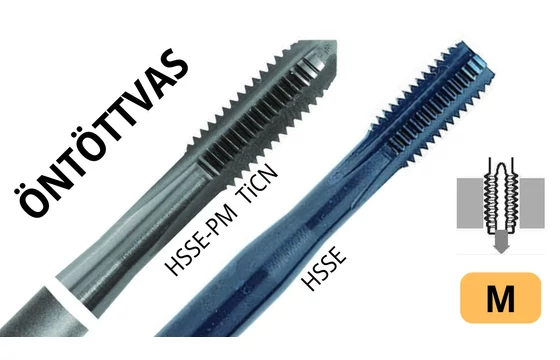

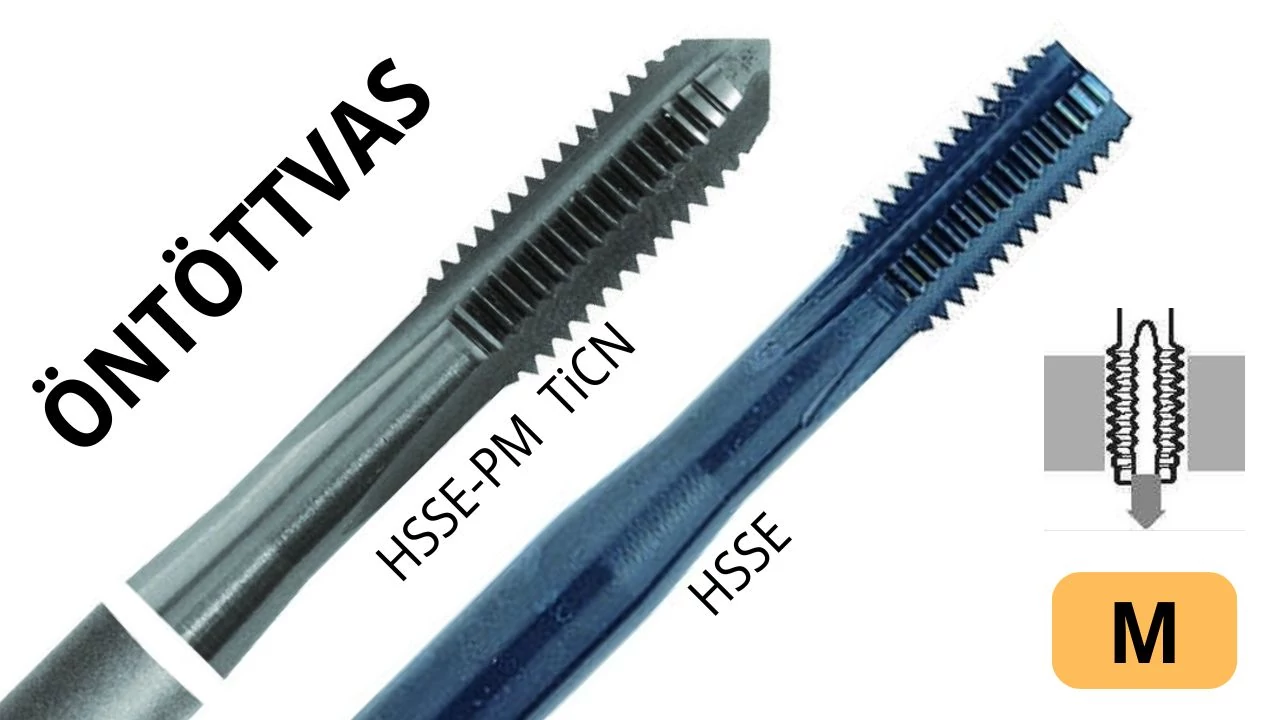

Gépi menetfúró M-menet öntöttvashoz – HSSE és HSSE-PM
-
M3-M16
Kifejezetten koptató hatású öntöttvasakhoz (GG, GGG) fejlesztett gépi menetfúrók, három alapanyag/technológiai szinten. A gőz-nitridálásos felületkezelés ellenáll az öntvényekben lévő abrazív szemcséknek és csökkenti a hideghegedést. A porfém (HSSE-PM) alapanyagú kivitelek szívósabbak a hagyományos gyorsacélnál, a TiCN bevonatos változat pedig 3500 HV keménységével és alacsony súrlódásával extrém élettartamot biztosít szériagyártásban is. - .
-
- Gyártó: TIVOLY
- Típuskód / cikkszám: CT1, A241, A541, A641, 960CT11, 9602411, 9605411, 9606411
-
Elérhetőség:
Lásd méretenként
-
| Menet: | Típus, szár, bevonat: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
M 3
|
A241, erősített fekete
|
2-4 nap (általában)
|
Ár:
5.405 Ft (4.256 Ft+ÁFA)
|
9602411 0300050
|
|
M 3
|
A541, HSSEE erősített fekete
|
2-3 nap (általában)
|
Ár:
7.432 Ft (5.852 Ft+ÁFA)
|
9605411 0300050
|
|
M 3
|
CT1, erősített, TiCN bevonat
|
1 db raktáron
|
Ár:
8.976 Ft (7.068 Ft+ÁFA)
|
960CT11 0300050
|
|
M 3,5
|
A541, HSSEE erősített fekete
|
2-3 nap (általában)
|
Ár:
8.494 Ft (6.688 Ft+ÁFA)
|
9605411 0350060
|
|
M 4
|
A241, erősített fekete
|
4 db raktáron
|
Ár:
5.502 Ft (4.332 Ft+ÁFA)
|
9602411 0400070
|
|
M 4
|
A541, HSSEE erősített fekete
|
2-3 nap (általában)
|
Ár:
7.432 Ft (5.852 Ft+ÁFA)
|
9605411 0400070
|
|
M 4
|
CT1, erősített, TiCN bevonat
|
1 db raktáron
|
Ár:
8.976 Ft (7.068 Ft+ÁFA)
|
960CT11 0400070
|
|
M 5
|
A241, erősített fekete
|
3 db raktáron
|
Ár:
5.502 Ft (4.332 Ft+ÁFA)
|
9602411 0500080
|
|
M 5
|
A541, HSSEE erősített fekete
|
2-3 nap (általában)
|
Ár:
7.818 Ft (6.156 Ft+ÁFA)
|
9605411 0500080
|
|
M 5
|
CT1, erősített, TiCN bevonat
|
1 db raktáron
|
Ár:
9.362 Ft (7.372 Ft+ÁFA)
|
960CT11 0500080
|
|
M 6
|
A241, erősített fekete
|
2 db raktáron
|
Ár:
6.274 Ft (4.940 Ft+ÁFA)
|
9602411 0600100
|
|
M 6
|
A541, HSSEE erősített fekete
|
2-3 nap (általában)
|
Ár:
8.204 Ft (6.460 Ft+ÁFA)
|
9605411 0600100
|
|
M 6
|
A641, HSSEE áteső fekete
|
2-3 nap (általában)
|
Ár:
9.073 Ft (7.144 Ft+ÁFA)
|
9606411 0600100
|
|
M 6
|
CT1, erősített, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
9.749 Ft (7.676 Ft+ÁFA)
|
960CT11 0600100
|
|
M 8
|
A241, erősített fekete
|
4 db raktáron
|
Ár:
7.046 Ft (5.548 Ft+ÁFA)
|
9602411 0800125
|
|
M 8
|
A541, HSSEE erősített fekete
|
2-3 nap (általában)
|
Ár:
9.459 Ft (7.448 Ft+ÁFA)
|
9605411 0800125
|
|
M 8
|
A641, HSSEE áteső fekete
|
2-3 nap (általában)
|
Ár:
10.424 Ft (8.208 Ft+ÁFA)
|
9606411 0800125
|
|
M 8
|
CT1, erősített, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
11.486 Ft (9.044 Ft+ÁFA)
|
960CT11 0800125
|
|
M 8x1
|
A541, HSSEE erősített fekete
|
2-3 nap (általában)
|
Ár:
10.907 Ft (8.588 Ft+ÁFA)
|
9605411 0800100
|
|
M 8x1
|
CT1, erősített, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
12.837 Ft (10.108 Ft+ÁFA)
|
960CT11 0800100
|
|
M10
|
A241, erősített fekete
|
3 db raktáron
|
Ár:
7.818 Ft (6.156 Ft+ÁFA)
|
9602411 1000150
|
|
M10
|
A541, HSSEE erősített fekete
|
2-3 nap (általában)
|
Ár:
11.100 Ft (8.740 Ft+ÁFA)
|
9605411 1000150
|
|
M10
|
CT1, erősített, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
13.995 Ft (11.020 Ft+ÁFA)
|
960CT11 1000150
|
|
M10x1
|
CT1, erősített, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
15.733 Ft (12.388 Ft+ÁFA)
|
960CT11 1000100
|
|
M10x1,25
|
A241, erősített fekete
|
2-3 nap (általában)
|
Ár:
11.775 Ft (9.272 Ft+ÁFA)
|
9602411 1000125
|
|
M12
|
A641, HSSEE áteső fekete
|
2-3 nap (általában)
|
Ár:
14.092 Ft (11.096 Ft+ÁFA)
|
9606411 1200175
|
|
M12
|
CT1, áteső, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
19.883 Ft (15.656 Ft+ÁFA)
|
960CT11 1200175
|
|
M12x1,5
|
CT1, áteső, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
19.883 Ft (15.656 Ft+ÁFA)
|
960CT11 1200150
|
|
M14
|
A641, HSSEE áteső fekete
|
2-3 nap (általában)
|
Ár:
21.041 Ft (16.568 Ft+ÁFA)
|
9606411 1400200
|
|
M14
|
CT1, áteső, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
26.833 Ft (21.128 Ft+ÁFA)
|
960CT11 1400200
|
|
M14x1,5
|
CT1, áteső, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
28.666 Ft (22.572 Ft+ÁFA)
|
960CT11 1400150
|
|
M16
|
CT1, áteső, TiCN bevonat
|
2-3 nap (általában)
|
Ár:
29.053 Ft (22.876 Ft+ÁFA)
|
960CT11 1600200
|
Gépi menetfúró M-menet öntöttvashoz – HSSE és HSSE-PM
- M metrikus és MF finommenet profil ISO/DIN 13 szerint.
- Tűrés: 6H
Műszaki adatlap - CT1 .
Menetfúrás öntöttvasban: Megoldás az abrazív kopásra
Az öntöttvas megmunkálása során a legnagyobb kihívást a szerszám élének gyors kopása jelenti. Ezek a menetfúrók speciális nitridált felülettel rendelkeznek, ami megnöveli a felületi keménységet, így a szerszám ellenáll a "smirgli-effektusnak". A kínálatunkban három szintet találsz a feladat nehézségétől függően:
Választható technológiai szintek:
- HSSE (5% kobalt), gőz-nitridált (9602411): belépő szintű megoldás szürkeöntvényhez, hagyományos gyorsacél alapanyagon.
- HSSE-PM, gőz-nitridált (9605411, 9606411): porfém technológiás alapanyag, homogénebb szerkezetű és szívósabb, mint a hagyományos gyorsacél. Nagyobb igénybevételre.
- HSSE-PM + TiCN bevonat (960CT11): a csúcskategória. A TiCN (Titán-Karbo-Nitrid) bevonat 3500 HV keménységet és kiváló hőállóságot (400°C) biztosít.
Melyik kivitelt válaszd?

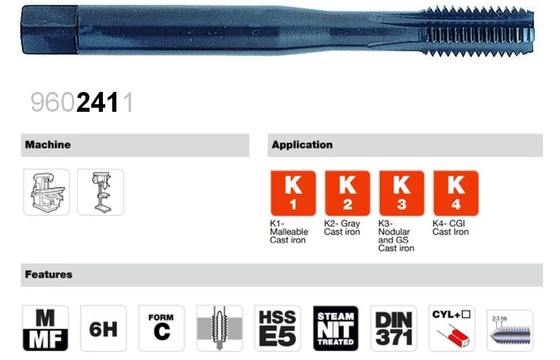

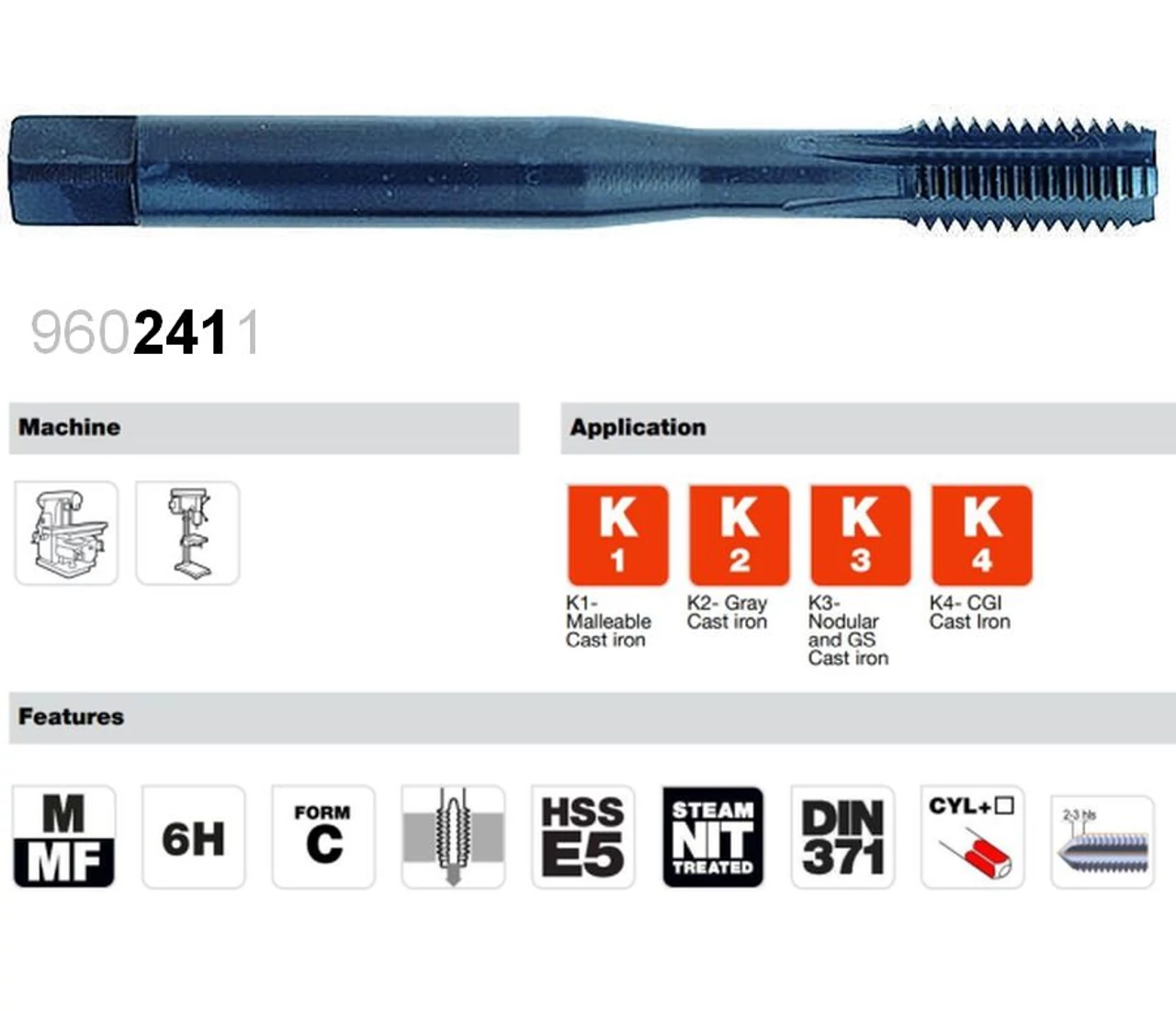

- 9602411 (A241) – HSS-E5 (5% kobalt), gőz-nitridált, M3–M10 + MF10, DIN 371, megerősített szár. Belépő szintű megoldás alkalmi vagy kisebb szériás öntöttvas-megmunkáláshoz.
- 9605411 (A541) – HSSE-PM, gőz-nitridált, M3,5–M10 + MF8, DIN 371, megerősített szár. Nagyobb igénybevételre, ahol a porfém alapanyag szívóssága számít.
- 9606411 (A641) – HSSE-PM, gőz-nitridált, M6–M14, DIN 374/376, Dulofix gyorscserélő szár. Ugyanaz a teljesítményszint, mint a 9605411-nél, nagyobb méretekhez és gyorscserélő rendszerhez.

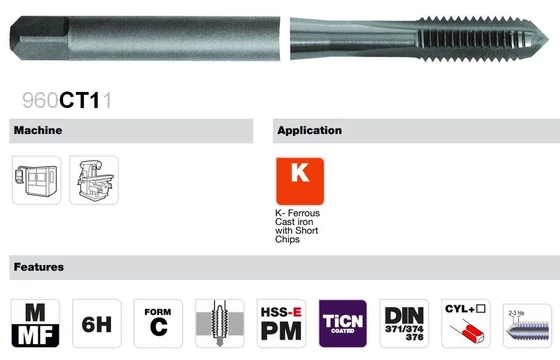

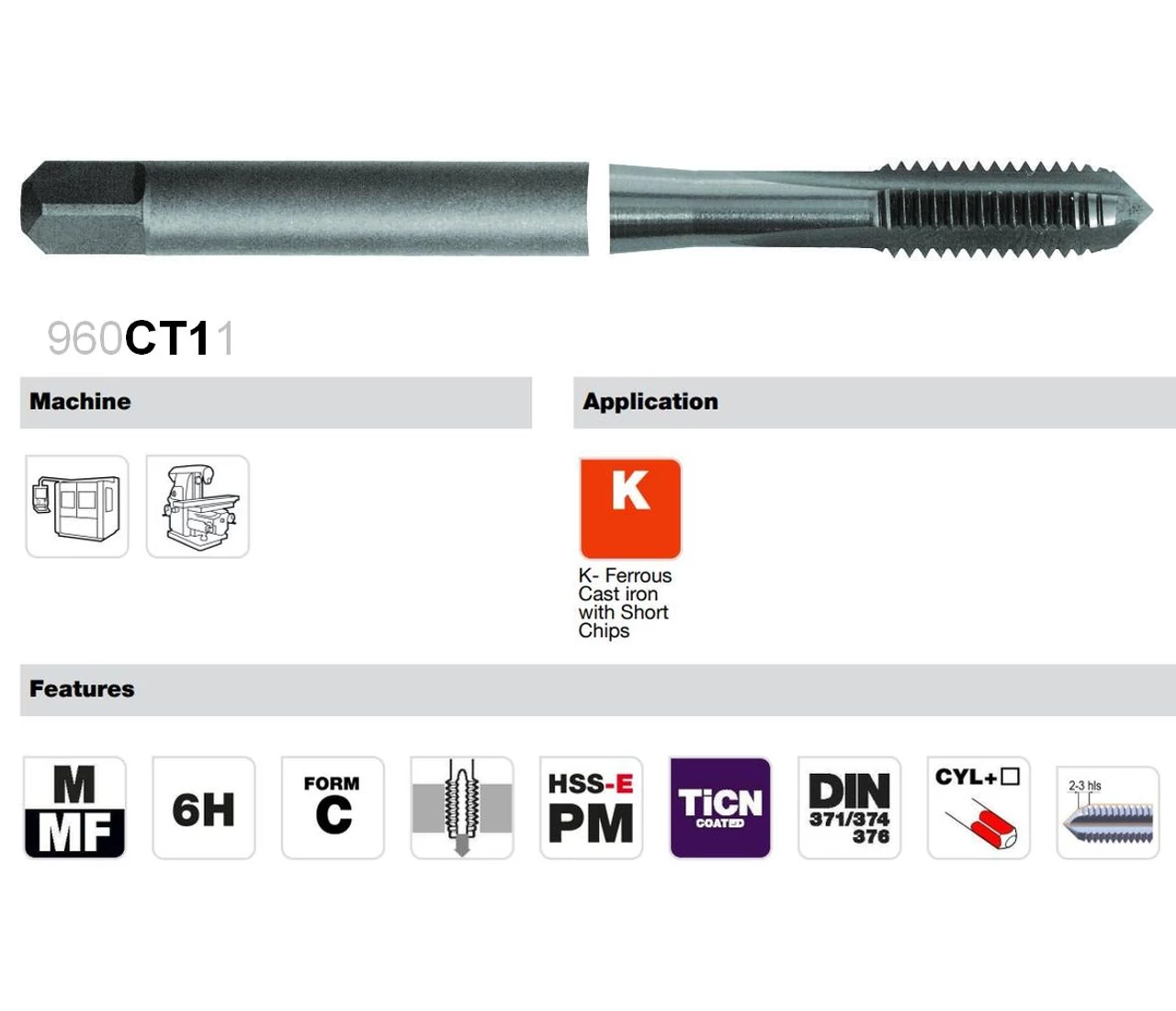

- 960CT11 (CT1) – HSSE-PM + TiCN bevonat, M3–M16 és MF8–MF14, DIN 371/374/376. Legszélesebb mérettartomány, szériagyártásra és különösen koptató öntvényekre.
Miért a TiCN bevonatos változat a legjobb választás?
A TiCN bevonat 2-4 µm vastagságú réteget képez a szerszámon, amelynek súrlódási tényezője rendkívül alacsony (0,15). Ez nemcsak az élettartamot növeli meg jelentősen, hanem csökkenti a forgácsolási erőt is, így pontosabb meneteket és kisebb gépterhelést eredményez öntöttvas megmunkálásánál.
Főbb jellemzők:
- Geometria: Öntöttvashoz optimalizált vágóél-kialakítás.
- Alkalmazás: Szürkeöntvény (GG), gömbgrafitos öntvény (GGG), temperöntvény.
- Élettartam: A PM technológia és a bevonat kombinációja akár többszörös élettartamot garantál a normál HSS szerszámokhoz képest.
Kinek ajánljuk, kinek nem?
Ajánljuk: öntöttvas (GG, GGG, temperöntvény) alkatrészek meneteléséhez, ahol az abrazív kopás komoly probléma.
Nem ajánljuk: acél vagy alumínium megmunkáláshoz – ezekhez más Tivoly sorozat illik (pl. ALU B vagy C35/45)
Gyakori kérdések az öntöttvas menetfúrókról
Mikor válasszam a porfém (PM) változatot a sima HSSE helyett?
Ha szériagyártásról van szó, vagy keményebb, gömbgrafitos öntvénnyel dolgozol. A PM szerszámok lassabban csorbulnak ki és jobban bírják a folyamatos terhelést.
Használható-e hűtés nélkül öntöttvasban?
Az öntöttvasat gyakran szárazon munkálják meg, de a menetfúrásnál a hűtő-kenő folyadék vagy a sűrített levegővel történő hűtés (a forgács eltávolítására) jelentősen növeli a szerszám élettartamát, különösen a TiCN bevonatos típusnál.
Milyen előnye van a TiCN bevonatnak öntöttvasnál?
A TiCN bevonat extrém keménységet (3500 HV) és alacsony súrlódást biztosít, ami drasztikusan csökkenti a kopást és növeli a szerszám élettartamát koptató anyagokban.
Mi a különbség a GG és a GGG öntvény megmunkálása között?
A gömbgrafitos öntvény (GGG) szívósabb és nehezebben forgácsolható, mint a szürkeöntvény (GG). Ehhez kifejezetten javasolt a HSSE-PM alapanyag használata.
Mi az a nitridálás és miért jó?
A gyártó ezeknél a kivitelnél kombinált gőz-nitridálásos eljárást alkalmaz: a nitridálás nitrogénbevitellel kemény felületi réteget hoz létre, ami gátolja a koptató anyagok (pl. homokszemcsék az öntvényben) pusztító hatását, a gőzkezelés pedig csökkenti a hideghegedés kockázatát és a súrlódási tényezőt.
