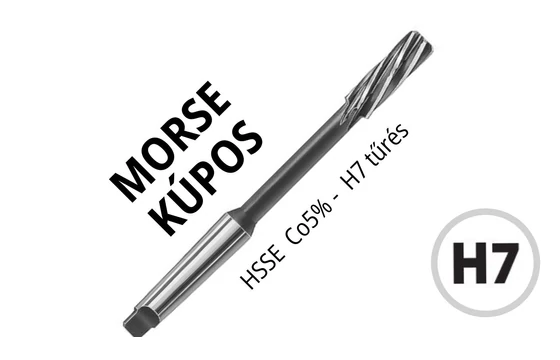

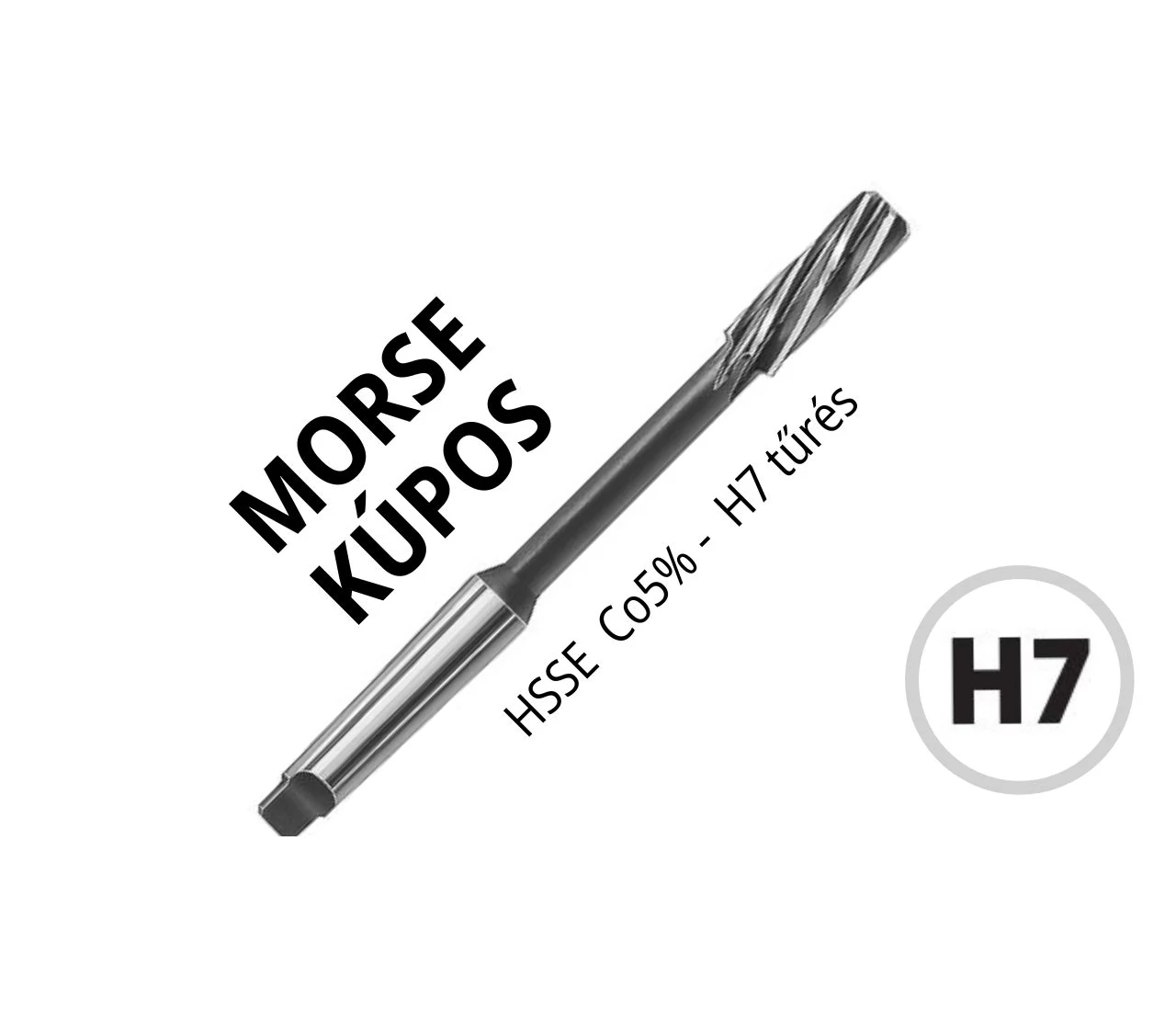

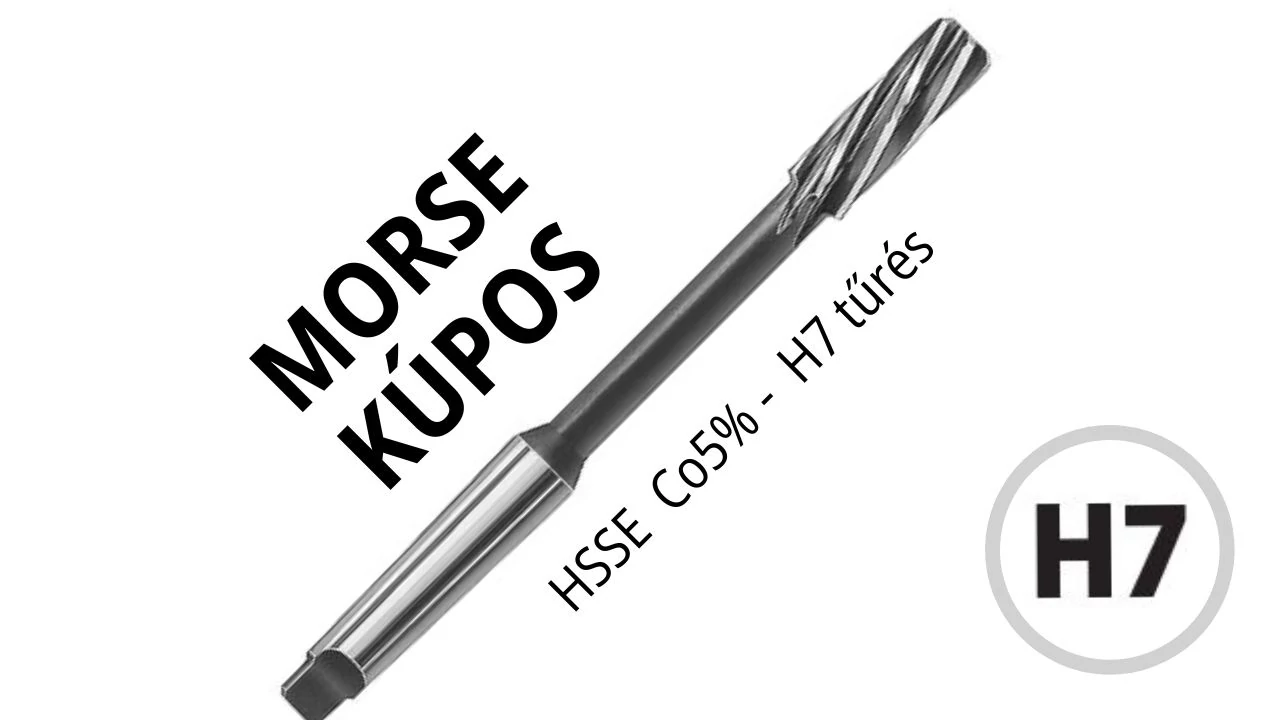

Gépi dörzsár H7 MK HSSE - Morse-kúpos szárral
-
Ø 4-60 H7
A Morse-kúpos (MK) szárral ellátott gépi dörzsárak a stabil és precíz központosítást igénylő furatmegmunkálások eszközei. A HSSE-Co5 (5% kobalt) alapanyag biztosítja a kiváló hőállóságot és a hosszú éltartamot, míg az MK szár közvetlen csatlakozást tesz lehetővé a fúrógépek és esztergák főorsójába vagy szegnyergébe. -
- Gyártó: MAGAFOR
- Típuskód / cikkszám: M660
-
Elérhetőség:
Lásd méretenként
-
| Átmérő: | Teljes/dolgozó/élhossz (szár): | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
D 4 H7
|
L120/54/19 MK1
|
2-4 nap (általában)
|
Ár:
31.191 Ft (24.560 Ft+ÁFA)
|
M660 0400
|
|
D 5 H7
|
L133/67/23 MK1
|
2-4 nap (általában)
|
Ár:
26.314 Ft (20.720 Ft+ÁFA)
|
M660 0500
|
|
D 6 H7
|
L138/72/28 MK1
|
2 db raktáron
|
Ár:
21.539 Ft (16.960 Ft+ÁFA)
|
M660 0600
|
|
D 7 H7
|
L150/84/28 MK1
|
2-4 nap (általában)
|
Ár:
25.197 Ft (19.840 Ft+ÁFA)
|
M660 0700
|
|
D 8 H7
|
L156/90/33 MK1
|
4 db raktáron
|
Ár:
22.758 Ft (17.920 Ft+ÁFA)
|
M660 0800
|
|
D 9 H7
|
L162/96/36 MK1
|
2-4 nap (általában)
|
Ár:
25.197 Ft (19.840 Ft+ÁFA)
|
M660 0900
|
|
D10 H7
|
L168/102/38 MK1
|
2 db raktáron
|
Ár:
22.758 Ft (17.920 Ft+ÁFA)
|
M660 1000
|
|
D11 H7
|
L175/109/41 MK1
|
2-4 nap (általában)
|
Ár:
25.197 Ft (19.840 Ft+ÁFA)
|
M660 1100
|
|
D12 H7
|
L182/116/44 MK1
|
1 db raktáron
|
Ár:
23.978 Ft (18.880 Ft+ÁFA)
|
M660 1200
|
|
D12,7=1/2"
|
L182/116/44 MK1
|
2-4 nap (általában)
|
Ár:
26.314 Ft (20.720 Ft+ÁFA)
|
M660 1270
|
|
D12,50 H7
|
L182/116/44 MK1
|
2-4 nap (általában)
|
Ár:
26.314 Ft (20.720 Ft+ÁFA)
|
M660 1250
|
|
D13 H7
|
L182/116/44 MK1
|
1 db raktáron
|
Ár:
26.314 Ft (20.720 Ft+ÁFA)
|
M660 1300
|
|
D13,50 H7
|
L189/123/47 MK1
|
2-4 nap (általában)
|
Ár:
27.534 Ft (21.680 Ft+ÁFA)
|
M660 1350
|
|
D14 H7
|
L189/123/47 MK1
|
1 db raktáron
|
Ár:
27.534 Ft (21.680 Ft+ÁFA)
|
M660 1400
|
|
D14,50 H7
|
L204/124/50 MK2
|
2-4 nap (általában)
|
Ár:
33.528 Ft (26.400 Ft+ÁFA)
|
M660 1450
|
|
D14,287=9/16"
|
L204/124/50 MK2
|
2-4 nap (általában)
|
Ár:
33.528 Ft (26.400 Ft+ÁFA)
|
M660 14287
|
|
D15 H7
|
L204/124/50 MK2
|
2-4 nap (általában)
|
Ár:
33.528 Ft (26.400 Ft+ÁFA)
|
M660 1500
|
|
D15,50 H7
|
L210/130/52 MK2
|
2-4 nap (általában)
|
Ár:
34.747 Ft (27.360 Ft+ÁFA)
|
M660 1550
|
|
D15,875 (5/8") H7
|
L210/130/52 MK2
|
2-4 nap (általában)
|
Ár:
34.747 Ft (27.360 Ft+ÁFA)
|
M660 15875
|
|
D16 H7
|
L210/130/52 MK2
|
1 db raktáron
|
Ár:
34.747 Ft (27.360 Ft+ÁFA)
|
M660 1600
|
|
D16,50 H7
|
L214/134/54 MK2
|
2-4 nap (általában)
|
Ár:
37.186 Ft (29.280 Ft+ÁFA)
|
M660 1650
|
|
D17 H7
|
L214/134/54 MK2
|
1 db raktáron
|
Ár:
37.186 Ft (29.280 Ft+ÁFA)
|
M660 1700
|
|
D17,50 H7
|
L219/139/56 MK2
|
2-4 nap (általában)
|
Ár:
37.186 Ft (29.280 Ft+ÁFA)
|
M660 1750
|
|
D18 H7
|
L219/139/56 MK2
|
2-4 nap (általában)
|
Ár:
37.186 Ft (29.280 Ft+ÁFA)
|
M660 1800
|
|
D18,50 H7
|
L223/143/58 MK2
|
2-4 nap (általában)
|
Ár:
41.961 Ft (33.040 Ft+ÁFA)
|
M660 1850
|
|
D19 H7
|
L223/143/58 MK2
|
2-4 nap (általában)
|
Ár:
41.961 Ft (33.040 Ft+ÁFA)
|
M660 1900
|
|
D19,05=3/4"
|
L223/143/58 MK2
|
2-4 nap (általában)
|
Ár:
41.961 Ft (33.040 Ft+ÁFA)
|
M660 1905
|
|
D19,50 H7
|
L228/148/60 MK2
|
2-4 nap (általában)
|
Ár:
41.961 Ft (33.040 Ft+ÁFA)
|
M660 1950
|
|
D20 H7
|
L228/148/60 MK2
|
1 db raktáron
|
Ár:
41.961 Ft (33.040 Ft+ÁFA)
|
M660 2000
|
|
D20,50 H7
|
L232/152/62 MK2
|
2-4 nap (általában)
|
Ár:
47.955 Ft (37.760 Ft+ÁFA)
|
M660 2050
|
|
D21 H7
|
L232/152/62 MK2
|
1 db raktáron
|
Ár:
47.955 Ft (37.760 Ft+ÁFA)
|
M660 2100
|
|
D21,50 H7
|
L237/157/64 MK2
|
2-4 nap (általában)
|
Ár:
47.955 Ft (37.760 Ft+ÁFA)
|
M660 2150
|
|
D22 H7
|
L237/157/64 MK2
|
2-4 nap (általában)
|
Ár:
47.955 Ft (37.760 Ft+ÁFA)
|
M660 2200
|
|
D22,50 H7
|
L241/161/66 MK2
|
2-4 nap (általában)
|
Ár:
63.297 Ft (49.840 Ft+ÁFA)
|
M660 2250
|
|
D22,225=7/8
|
L241/161/66 MK2
|
2-4 nap (általában)
|
Ár:
47.955 Ft (37.760 Ft+ÁFA)
|
M660 22225
|
|
D23 H7
|
L241/161/66 MK2
|
2-4 nap (általában)
|
Ár:
63.297 Ft (49.840 Ft+ÁFA)
|
M660 2300
|
|
D24 H7
|
L268/168/68 MK3
|
2-4 nap (általában)
|
Ár:
64.211 Ft (50.560 Ft+ÁFA)
|
M660 2400
|
|
D25 H7
|
L268/168/68 MK3
|
1 db raktáron
|
Ár:
64.211 Ft (50.560 Ft+ÁFA)
|
M660 2500
|
|
D25,4=1"
|
L273/173/70 MK3
|
2-4 nap (általában)
|
Ár:
67.056 Ft (52.800 Ft+ÁFA)
|
M660 2540
|
|
D26 H7
|
L273/173/70 MK3
|
2-4 nap (általában)
|
Ár:
67.056 Ft (52.800 Ft+ÁFA)
|
M660 2600
|
|
D27 H7
|
L277/177/71 MK3
|
2-4 nap (általában)
|
Ár:
76.708 Ft (60.400 Ft+ÁFA)
|
M660 2700
|
|
D28 H7
|
L277/177/71 MK3
|
2-4 nap (általában)
|
Ár:
76.708 Ft (60.400 Ft+ÁFA)
|
M660 2800
|
|
D29 H7
|
L281/181/73 MK3
|
2-4 nap (általában)
|
Ár:
86.258 Ft (67.920 Ft+ÁFA)
|
M660 2900
|
|
D30 H7
|
L281/181/73 MK3
|
2-4 nap (általában)
|
Ár:
86.258 Ft (67.920 Ft+ÁFA)
|
M660 3000
|
|
D31 H7
|
L281/181/73 MK3
|
2-4 nap (általában)
|
Ár:
86.258 Ft (67.920 Ft+ÁFA)
|
M660 3100
|
|
D32 H7
|
L317/193/77 MK4
|
2-4 nap (általában)
|
Ár:
100.584 Ft (79.200 Ft+ÁFA)
|
M660 3200
|
|
D33 H7
|
L317/193/77 MK4
|
2-4 nap (általában)
|
Ár:
124.562 Ft (98.080 Ft+ÁFA)
|
M660 3300
|
|
D34 H7
|
L321/197/78 MK4
|
2-4 nap (általában)
|
Ár:
124.562 Ft (98.080 Ft+ÁFA)
|
M660 3400
|
|
D35 H7
|
L321/197/78 MK4
|
2-4 nap (általában)
|
Ár:
124.562 Ft (98.080 Ft+ÁFA)
|
M660 3500
|
|
D36 H7
|
L325/201/79 MK4
|
2-4 nap (általában)
|
Ár:
179.629 Ft (141.440 Ft+ÁFA)
|
M660 3600
|
|
D37 H7
|
L325/201/79 MK4
|
2-4 nap (általában)
|
Ár:
179.629 Ft (141.440 Ft+ÁFA)
|
M660 3700
|
|
D38 H7
|
L329/205/81 MK4
|
2-4 nap (általában)
|
Ár:
179.629 Ft (141.440 Ft+ÁFA)
|
M660 3800
|
|
D39 H7
|
L329/205/81 MK4
|
2-4 nap (általában)
|
Ár:
179.629 Ft (141.440 Ft+ÁFA)
|
M660 3900
|
|
D40 H7
|
L329/205/81 MK4
|
2-4 nap (általában)
|
Ár:
179.629 Ft (141.440 Ft+ÁFA)
|
M660 4000
|
|
D41 H7
|
L333/209/82 MK4
|
2-4 nap (általában)
|
Ár:
198.831 Ft (156.560 Ft+ÁFA)
|
M660 4100
|
|
D42 H7
|
L333/209/82 MK4
|
2-4 nap (általában)
|
Ár:
198.831 Ft (156.560 Ft+ÁFA)
|
M660 4200
|
|
D43 H7
|
L336/212/83 MK4
|
2-4 nap (általában)
|
Ár:
203.606 Ft (160.320 Ft+ÁFA)
|
M660 4300
|
|
D44 H7
|
L336/212/83 MK4
|
2-4 nap (általában)
|
Ár:
203.606 Ft (160.320 Ft+ÁFA)
|
M660 4400
|
|
D45 H7
|
L336/212/83 MK4
|
2-4 nap (általában)
|
Ár:
203.606 Ft (160.320 Ft+ÁFA)
|
M660 4500
|
|
D46 H7
|
L340/216/84 MK4
|
2-4 nap (általában)
|
Ár:
251.562 Ft (198.080 Ft+ÁFA)
|
M660 4600
|
|
D47 H7
|
L340/216/84 MK4
|
2-4 nap (általában)
|
Ár:
251.562 Ft (198.080 Ft+ÁFA)
|
M660 4700
|
|
D48 H7
|
L344/220/86 MK4
|
2-4 nap (általában)
|
Ár:
251.562 Ft (198.080 Ft+ÁFA)
|
M660 4800
|
|
D49 H7
|
L344/220/86 MK4
|
2-4 nap (általában)
|
Ár:
251.562 Ft (198.080 Ft+ÁFA)
|
M660 4900
|
|
D50 H7
|
L344/220/86 MK4
|
2-4 nap (általában)
|
Ár:
251.562 Ft (198.080 Ft+ÁFA)
|
M660 5000
|
|
D55 H7
|
L344/220/86 MK4
|
2-4 nap (általában)
|
Ár:
584.606 Ft (460.320 Ft+ÁFA)
|
M660 5500
|
|
D60 H7
|
L344/220/86 MK4
|
2-4 nap (általában)
|
Ár:
674.014 Ft (530.720 Ft+ÁFA)
|
M660 6000
|
Gépi dörzsár H7 MK HSSE - Morse-kúpos szárral
Katalóguslap
Forgácsolási adat.
Stabil rögzítés és ipari teljesítmény Morse-kúppal
A Morse-kúpos gépi dörzsárak a nehezebb megmunkálási körülmények között is megállják a helyüket. A kúpos rögzítésnek köszönhetően a szerszám nagy nyomatékátvitelre képes anélkül, hogy elforogna a befogóban, ami elengedhetetlen a H7-es tűrésosztály pontos tartásához nagyobb átmérők esetén is.
Technikai jellemzők és alapanyag
- HSSE-Co5 ötvözet: Az 5% kobalt tartalom növeli a szerszám keménységét magas hőmérsékleten, így alkalmas nemesített acélok és rozsdamentes anyagok dörzsölésére is.
- Morse-kúpos szár (DIN 208): Közvetlen és pontos csatlakozást biztosít, csökkentve a radiális ütést.
- Balcsavaros horony: Segíti a forgács előrefelé történő távozását átmenő furatoknál, javítva a felületi minőséget.
- Széles méretválaszték: MK1, MK2, MK3 és MK4 szárakkal, a furatátmérőhöz igazodó szabványos kivitelben.
Felhasználási javaslat szakembereknek
Morse-kúpos szerszámoknál különösen fontos a kúpfelületek tisztasága. Behelyezés előtt ellenőrizd, hogy a gép főorsója és a szerszám szára is forgács- és zsírmentes legyen. A dörzsárazást mindig alacsony fordulatszámon (a fúrási sebesség kb. felével-harmadával) és bőséges hűtő-kenő folyadék alkalmazásával végezd, hogy elkerüld az élek beégését és a méretpontatlanságot.
Gyakori kérdések a Morse-kúpos dörzsárakról
Milyen géphez ajánlott az MK szárú dörzsár?
Elsősorban oszlopos és állványos fúrógépekhez, valamint esztergagépek szegnyergében végzett munkákhoz ideális, ahol a Morse-kúp szabványos csatlakozási felület.
Mi a teendő, ha a gépem hüvelye nagyobb, mint a dörzsár kúpja?
Ebben az esetben szabványos szűkítőhüvelyek (pl. MK3/MK2) segítségével biztonságosan rögzítheted a szerszámot a gépben.
Használható-e rozsdamentes acélhoz?
Igen, a HSSE-Co5 (kobaltos) kivitel kifejezetten ajánlott rozsdamentes anyagokhoz, mivel jobban bírja a hőt, mint a sima HSS gyorsacél.
