FURIUS - az új T540 csigafúró

Bánkuti József
2014. 10. 03. 00:00:00


A régebbi T540 TZX fúró elemzése


A T540 csigafúró a TIVOLY legnagyobb mennyiségben gyártott és értékesített fúrója. Rengeteg tapasztalat gyűlt össze használatával kapcsolatban és a fejlesztők figyelmének is a központjában van. A TIVOLY Forgácsolástechnikai Kutató-Fejlesztő Központja elemezte a T540 fúrót és a megfelelő kísérletek elvégzése után javaslatot tett a változtatásra.



Alkalmazási területe

A T540 univerzális fúró. A statisztika szerint az alábbi megoszlásban használják.

Felhasználók:

  • Professzionális felhasználók: lakatosok, kisiparosok, karbantartók, szerelők = 70%
  • Kis és közepes forgácsoló üzemek = 30%

Gépek:

  • Kézi fúrógép = 60%
  • Asztali és állványos fúrógép = 25%
  • CNC gép = 15%

A kifúrt anyag:

  • Ötvözetlen acél 400 MPa-ig = 60%
  • Ötvözött acél 950 MPa-ig = 35%
  • Öntöttvas = 5%

Hűtés:

  • Szárazon = 70%
  • Emulzióval = 30%



A régebbi fúró erősségei és gyengéi:

Pozitívumok:

  • saját fejlesztés
  • gyártás Franciaországban
  • többrétegű PVD bevonat
  • gyors és komfortos fúrás
  • élettartam
  • sokoldalúság
  • innovatív csomagolás
  • nagy éves gyártási volumen

Negatívumok:

  • furatgeometria
  • a bevonat színe
  • szerszámgeometria



Az új FURIUS csigafúró



HSS Furius csigafúró



A T540 FURIUS csigafúró előnyei videón:



Új geometria

  • Jobb furat geometria
  • Kisebb erő, nagyobb sebesség
  • Elég robusztus

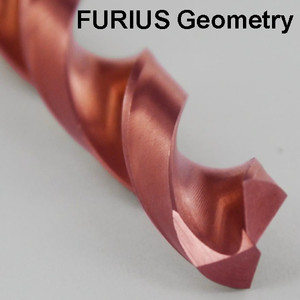

Furius geometria

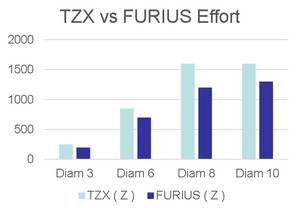

A diagram a régi T540 TZX és az új FURIUS fúró előtoló erő igényét mutatja azonos forgácsolási adatok mellett. A kisebb előtoló erő nemcsak megkönnyíti a kézi előtolással végzett fúrást, hanem a fúrót is kíméli, így élettartama hoszabb lesz.



FUSIO bevonat

  • Nagyobb hőállóság
  • Kisebb súrlódás
  • Homogén szerkezet
  • Jellemzői
    Anyag: Ti2CN
    Vastagság: 2-4 µ
    Keménység HV0,01: 3200
    Súrlódási tényező: 0,2 (legkisebb a piacon)
    Hőállóság: 400°C

Új feliratozás

  • Olvashatóbb
  • Tartósabb

Furius csigafúró feliratozás



Új csomagolás

  • Az adott átmérőre érvényes forgácsolási adatok a csomagoláson

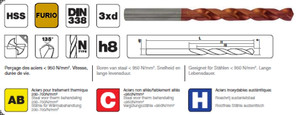

Katalóguslap



A TIVOLY publikációját eredetiben itt olvashatja





Mennyire jó a T540 fúró?



Összehasonlítás:

Sebesség: 1 furat 19 mp helyett 6 mp alatt; Éltartam: 37 furat helyett 130 !

 ►Összehasonlítás kinagyítása



Fúrás gyorsabban, azonos erővel - teszt-videó

A tesztet két gépen végeztük egy időben ugyanabban az anyagban, azonos forgácsolóerővel, amit a fúrógépek karjára akasztott 4-4 kg súly biztosított. Tivoly gyártmányú 5 mm átmérőjű fúrókat használtunk: az egyik gépbe a hagyományos köszörült hornyú, a másikba az elsősorban ajánlott bevonatos fúrót tettük. Egyszerre indítottuk a gépeket és a fúrás idejét mértük.

St.37 acél, 10 mm vastag lemez

  • T520 HSS köszörült fúróval
    fúrási idők: 18 - 30 másodperc között
  • T540 HSS univerzális fúróval
    fúrási idők: 7,6 - 7,8 másodperc között

Megjegyzés: a T520  fúrók fordulatszámát csökkenteni kellett, de még így is sokkal gyorsabban elkoptak, mint a T540.



Furius      Forgácsolási adatok
