Combi-V 90° HSSE - Többfunkciós gyorsacél szerszám

Katalóguslap

.

Rugalmas és sokoldalú szerszám hagyományos gépekre

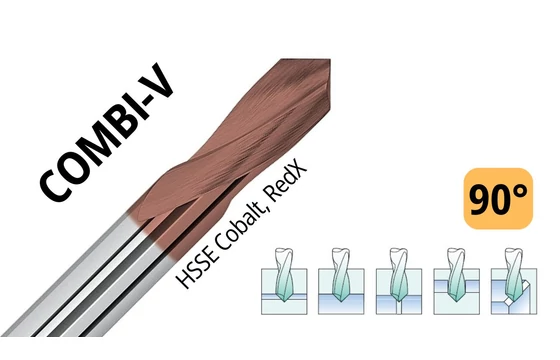

A francia Magafor Combi-V 90° HSSE Red'X szerszám a tökéletes válasz azokra a megmunkálási feladatokra, ahol a gépterhelés, a rezgések vagy a gépállvány alacsonyabb merevsége miatt a tömör keményfém (VHM) szerszámok éle könnyen lepattanna. A 5% kobalttartalmú gyorsacél (HSSE) alapanyag nagyfokú szívósságot és rugalmasságot biztosít, így biztonságosan alkalmazható régebbi típusú marógépeken, egyetemes megmunkálóeszközökön és változó terhelésű műveleteknél is.

A 90°-os V-profil kialakítása univerzális bevethetőséget tesz lehetővé: kiváltja a különálló központfúrókat, süllyesztőket és élletörő marókat. A szerszám felületét védő prémium Red'X (TiAlN) bevonat 3500 HV felületi keménységet és akár 900 °C-os hőállóságot garantál, így a szerszám acélok megmunkálására 55 HRC keménységig szerszámkopás nélkül, magas termelékenységgel használható.

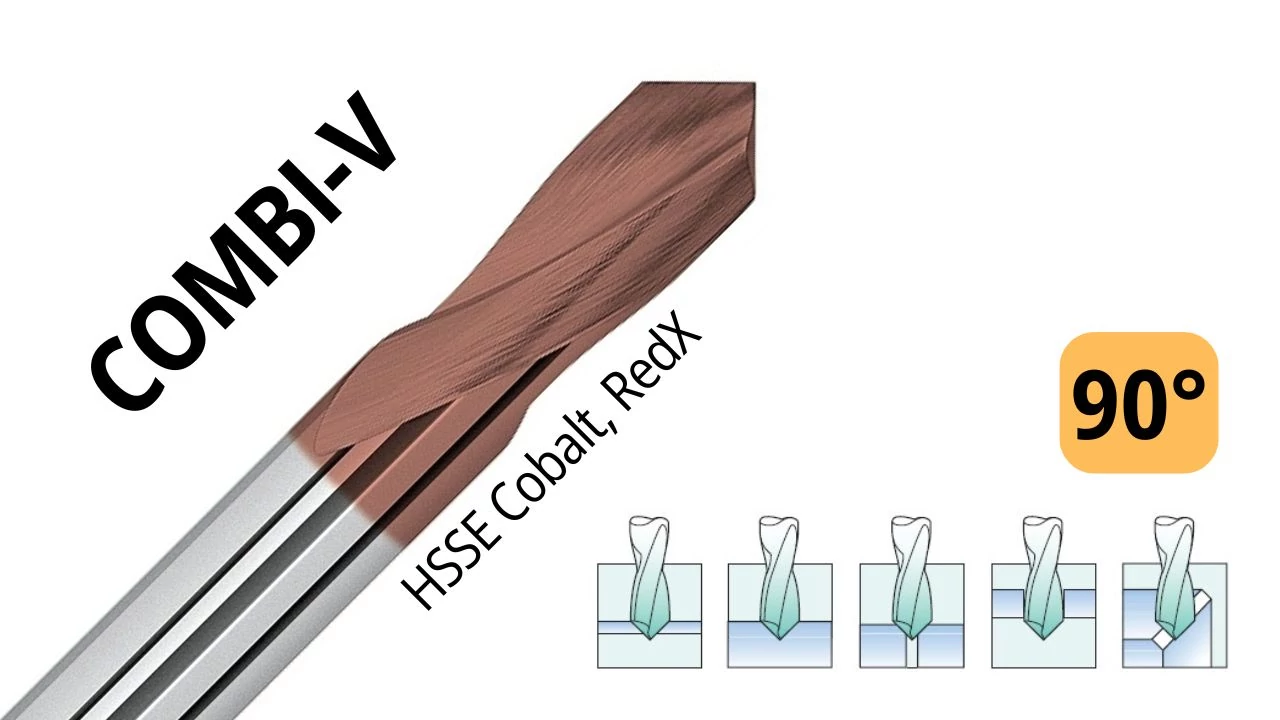

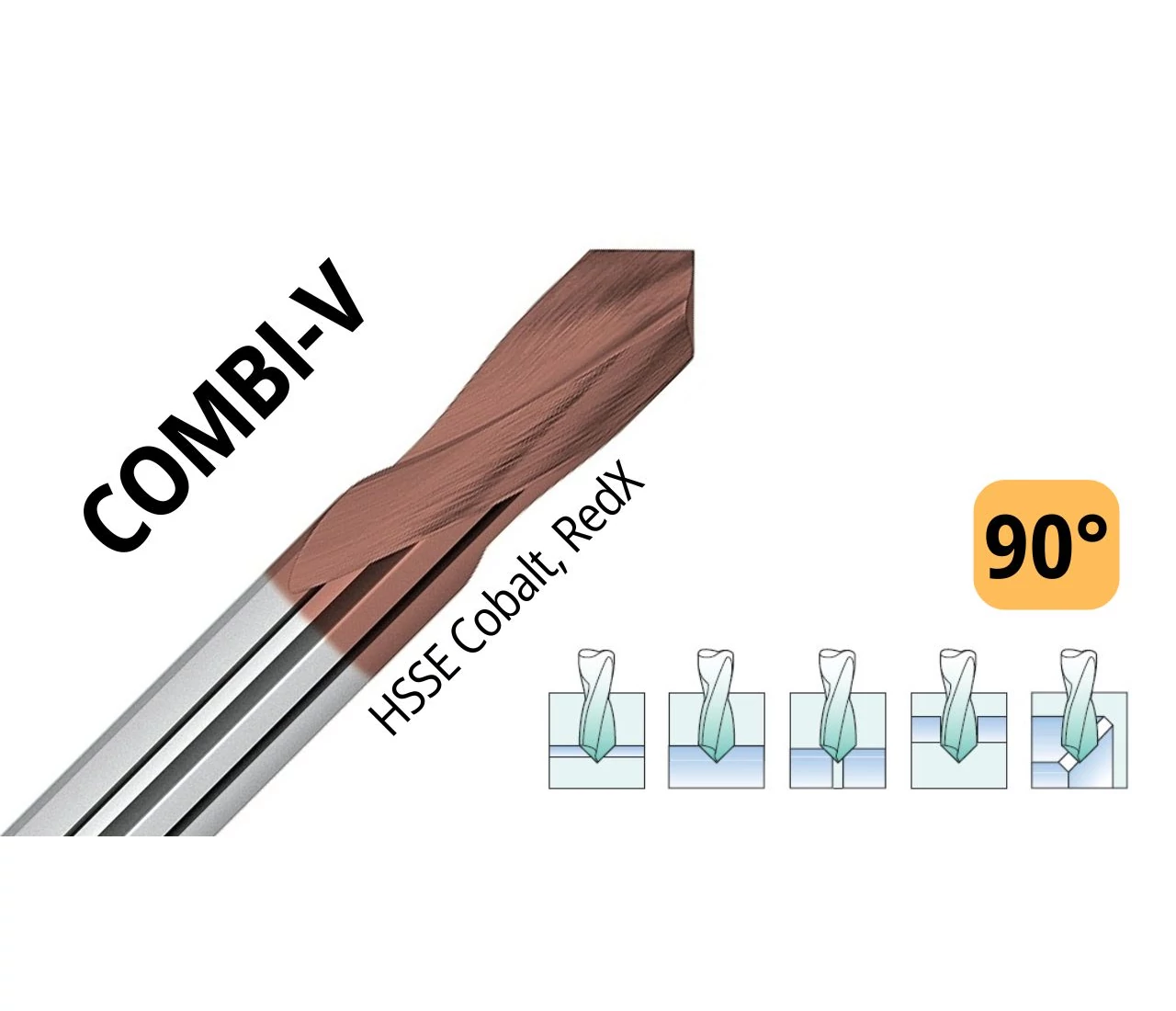

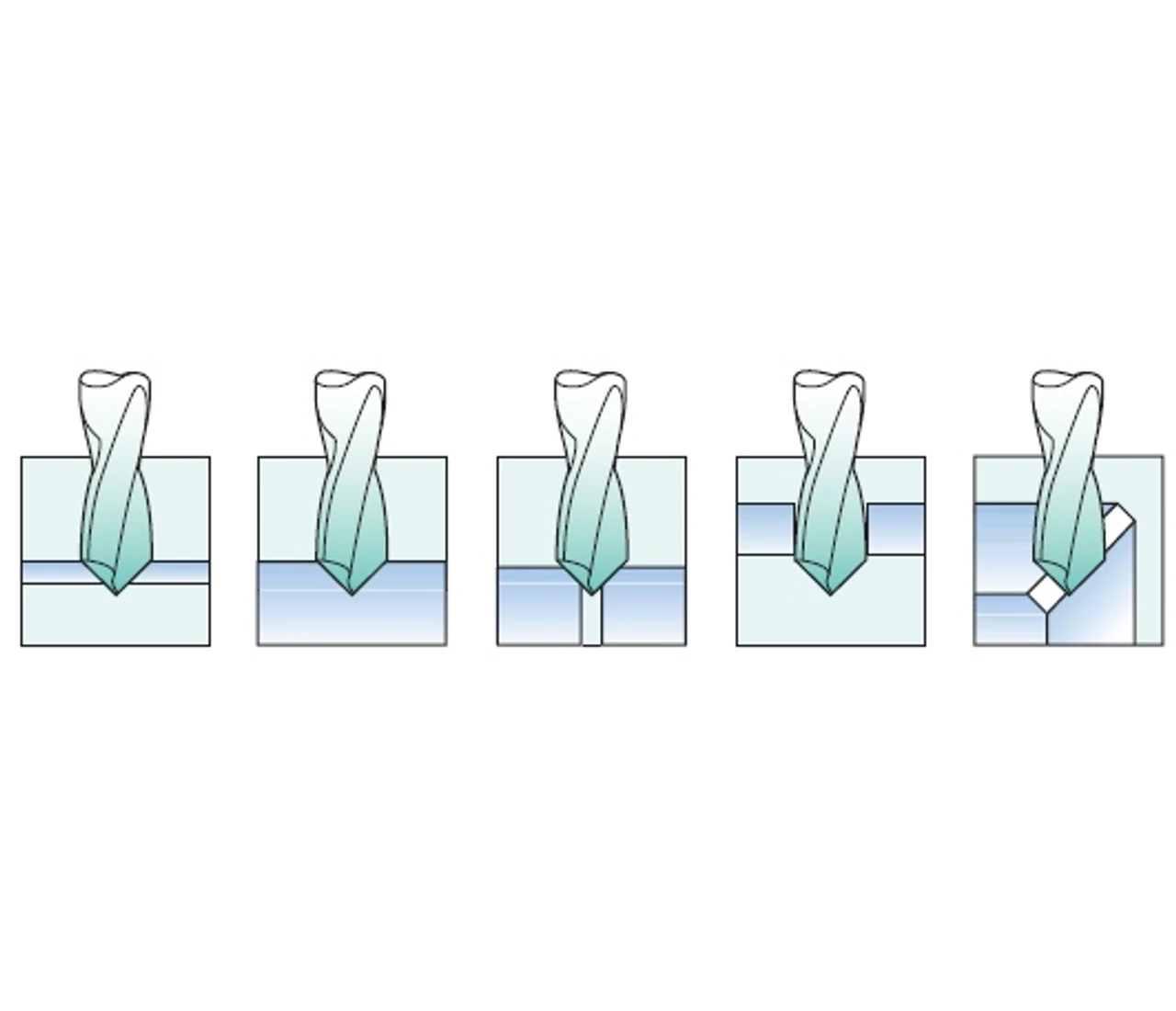

Elvégezhető megmunkálási műveletek

• Központozás és bekezdőfúrás: Pontos indítás 90°-os csúcsszögű fúrási műveletekhez.
• 90°-os süllyesztés: Szabványos süllyesztett fejű csavarok helyének előkészítése.
• Élletörés és sorjátlanítás: Egyenes peremek és furatélek gyors, sorjamentes megmunkálása.
• Fúrás és furatbővítés: Vékonyabb lemezek átfúrása és meglévő furatok átmérőjének növelése.
• V-horonymarás: Pontos 90°-os profilok és hornyok marása.

Műszaki specifikációk és tulajdonságok

• Szerszámanyag: HSSE (5% kobalttal ötvözött nagy teljesítményű gyorsacél).

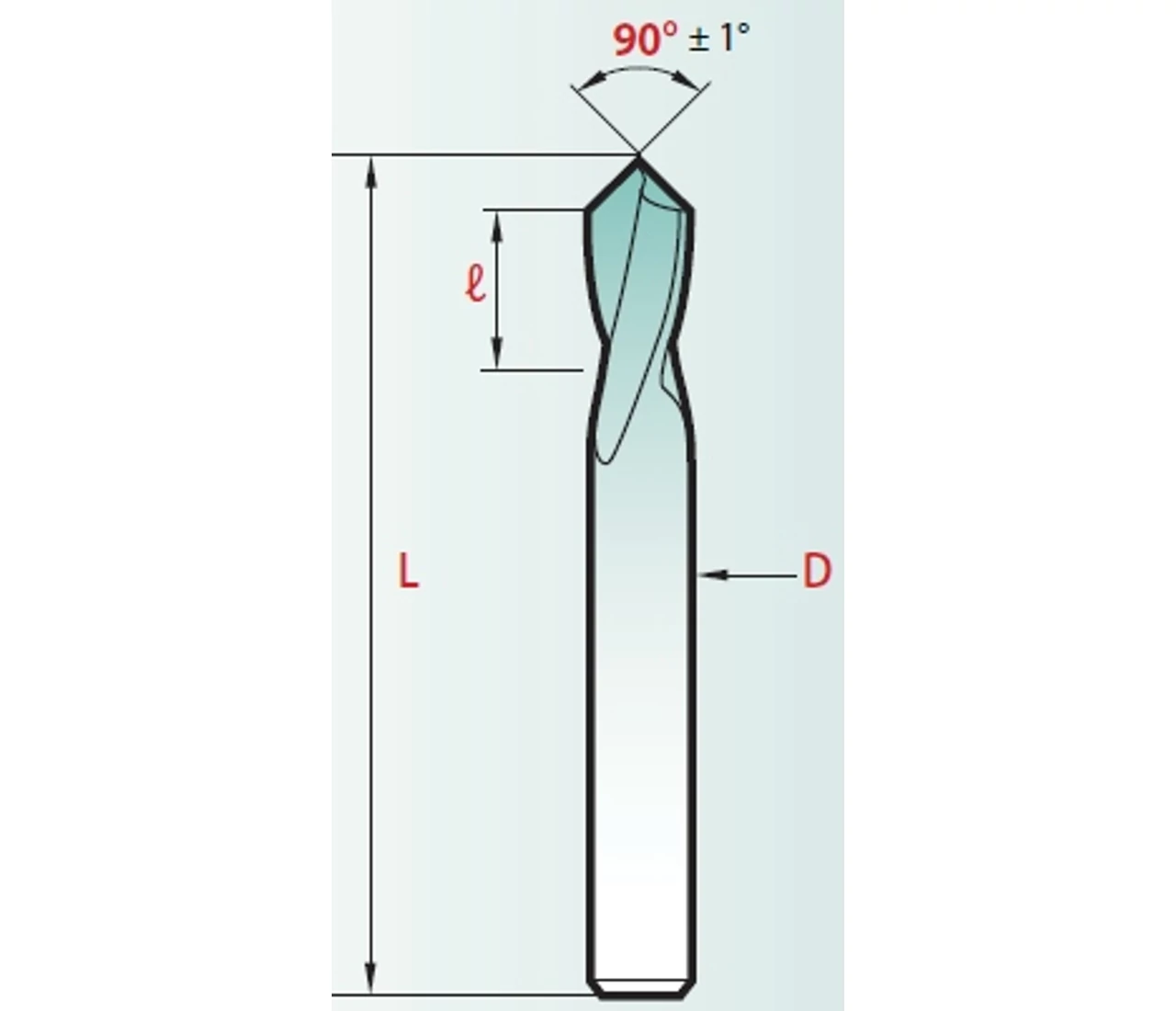

• Profilszög: 90° univerzális V-profil.
• Szártűrés: h7 pontossági osztály a stabil befogásért.
• Hegyátmérő (T méret): T = 0,1 x D (a száratmérő 10%-a).
• Bevonat: Red'X (TiAlN) felületkezelés (3500 HV keménység, 900 °C-os hőállóság).
• Alkalmazhatóság: Acélokhoz és ötvözetekhez 55 HRC keménységig, korrózióálló acélokhoz és színesfémekhez.

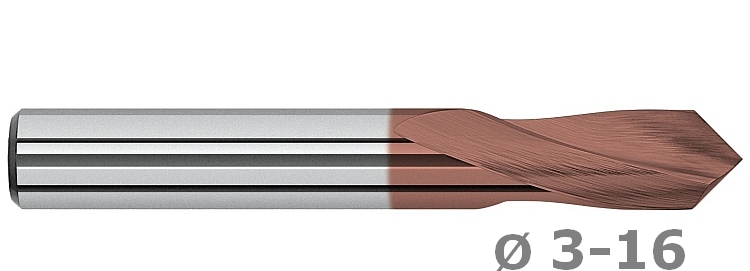

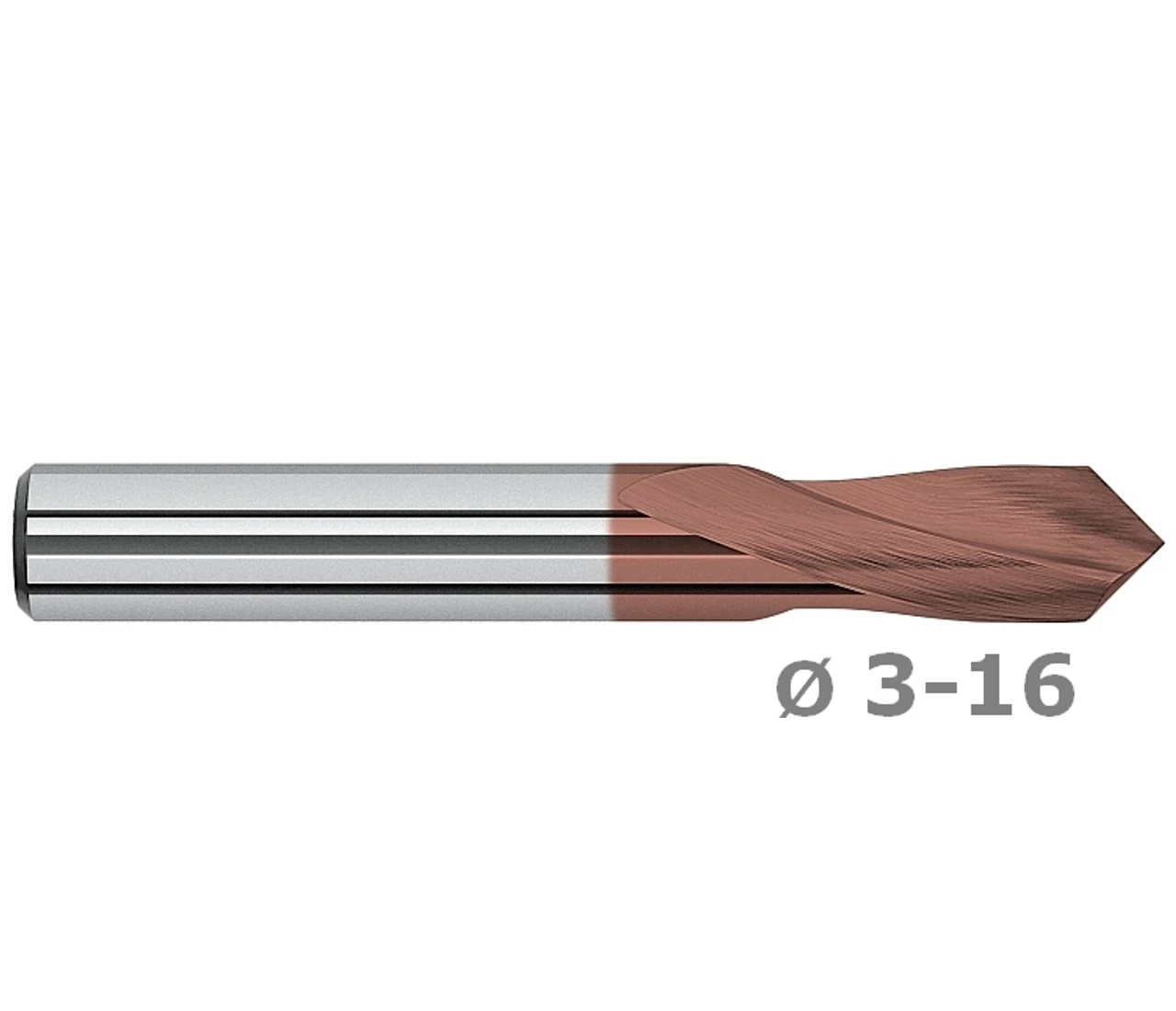

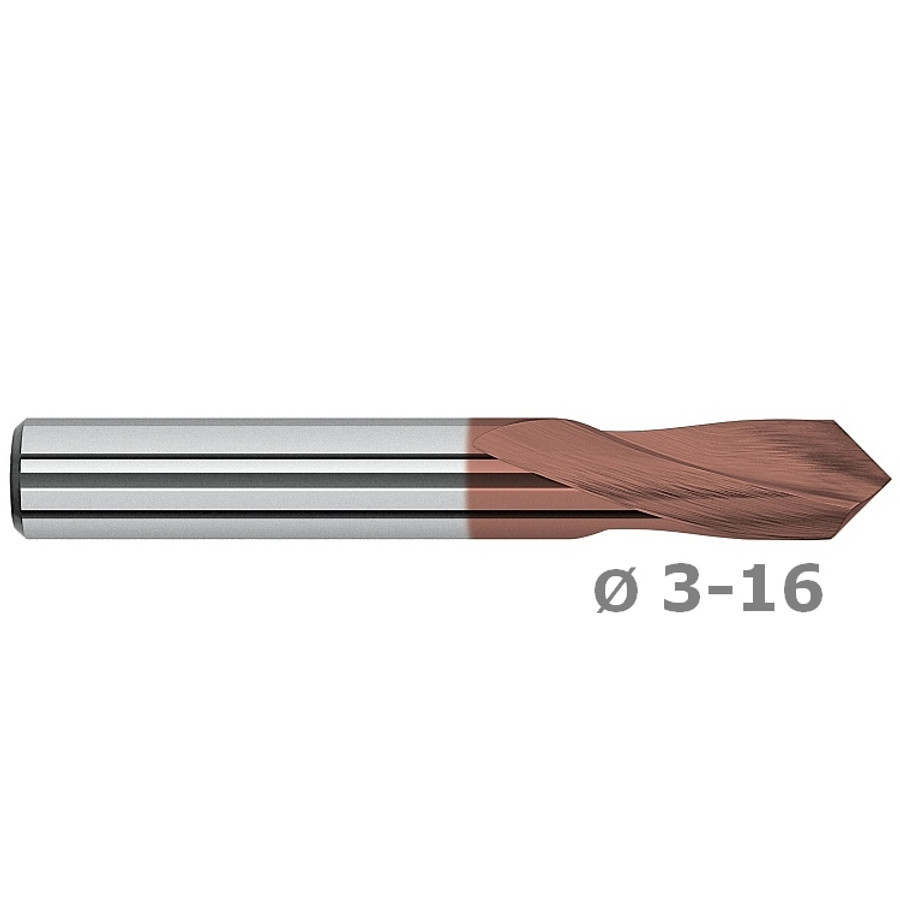

• Mérettartomány: Ø 3,0 mm-től Ø 16,0 mm-ig.

Gyakran Ismételt Kérdések (FAQ)

Mikor érdemes a HSSE Combi-V szerszámot választani a VHM (keményfém) változatok helyett?

A HSSE Combi-V szerszámot akkor célszerű választani, ha a megmunkálás nem szigorúan merev CNC gépen történik, hanem hagyományos marógépen, kézi előtolású berendezésen vagy régebbi gépállványon. A HSSE anyag szívósabb, így jól tolerálja a gépi rezgéseket és a kisebb ütéseket anélkül, hogy a vágóél kitörne.

Milyen keménységű anyagokhoz használható a Red'X bevonat?

A Red'X (TiAlN) bevonat 3500 HV felületi keménységet ad a szerszámnak, és 900 °C-ig megőrzi hőtűrő képességét. Ezzel a bevonattal a szerszám hatékonyan használható ötvözött acélokhoz, szerszámacélokhoz és rozsdamentes anyagokhoz egészen 55 HRC keménységig.

Milyen szerszámbefogó ajánlott a h7 szártűréshez?

A h7-es tűrésű szárhoz hagyományos patronos befogók (pl. ER patron), Weldon száras befogók vagy fúrótokmányok egyaránt biztonságosan használhatók mind kézi, mind gépi előtolás esetén.

Használható-e ez a szerszám szabványos süllyesztett fejű csavarokhoz?

Igen, a 90°-os profilszög pontosan megegyezik a legtöbb szabványos süllyesztett fejű csavar kúpszögével, így a szerszám tökéletesen alkalmas a csavarfejek fészkének kúpsüllyesztésére.
