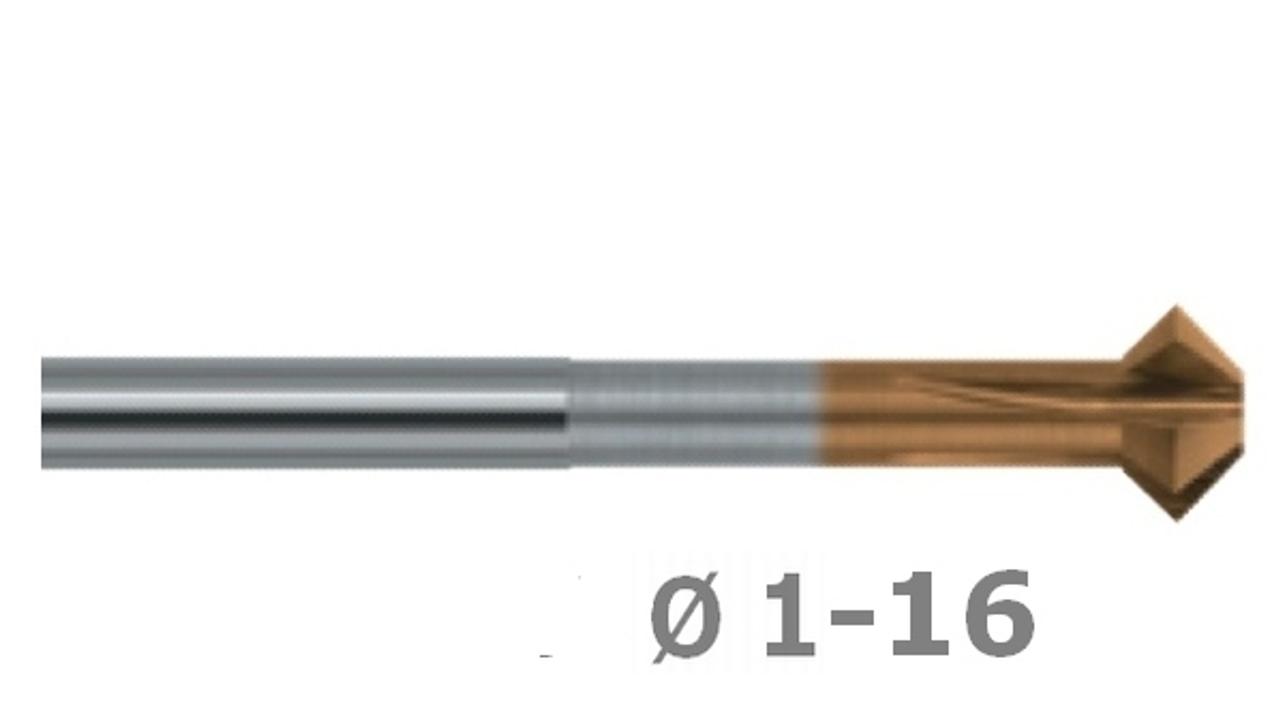

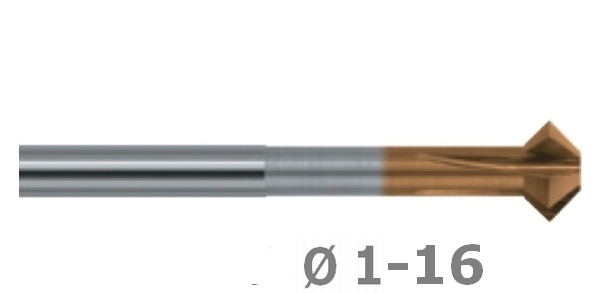

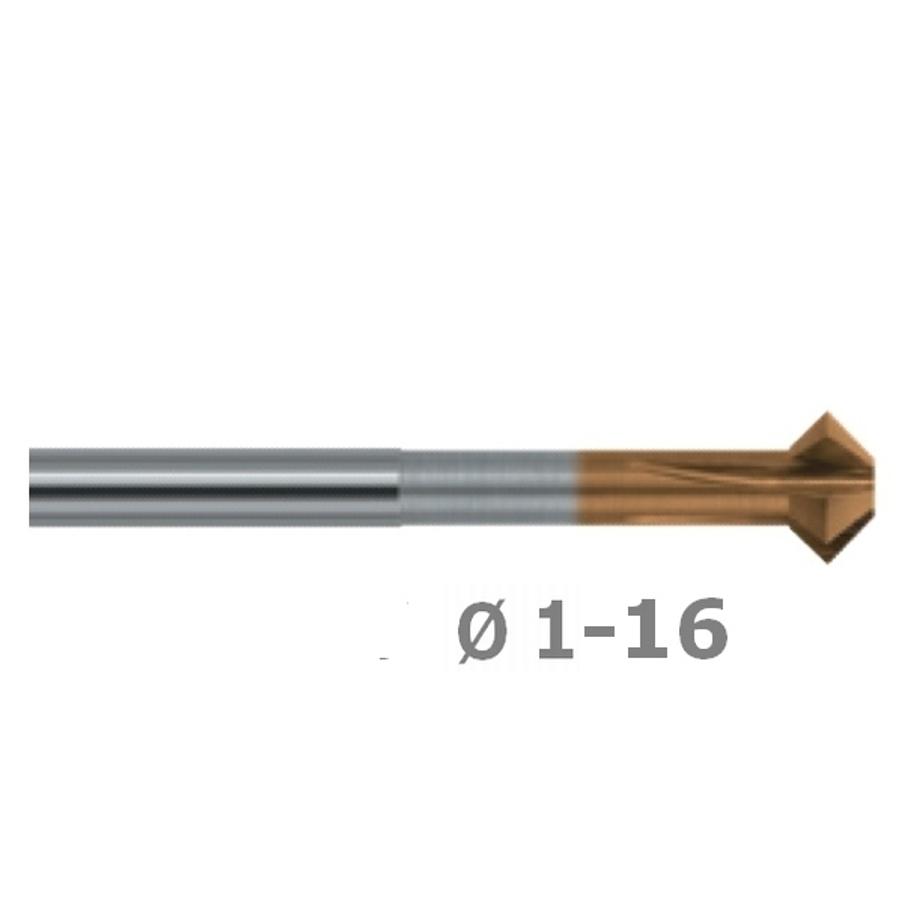

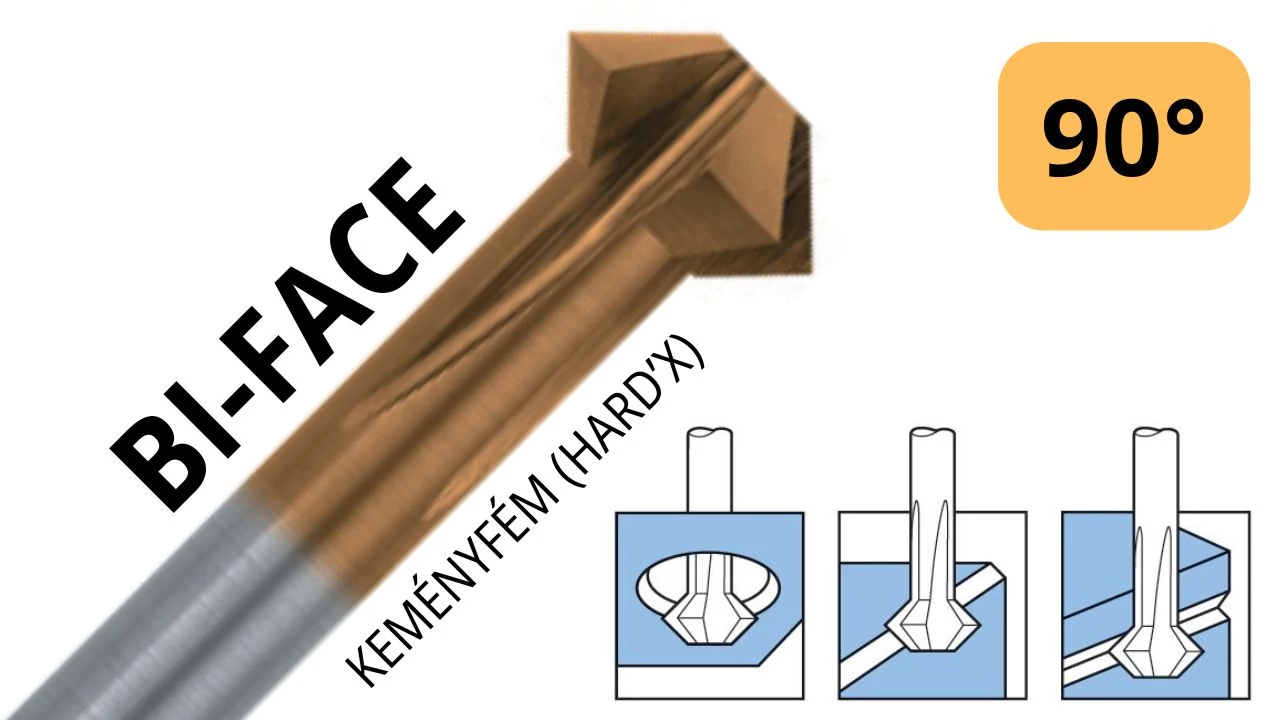

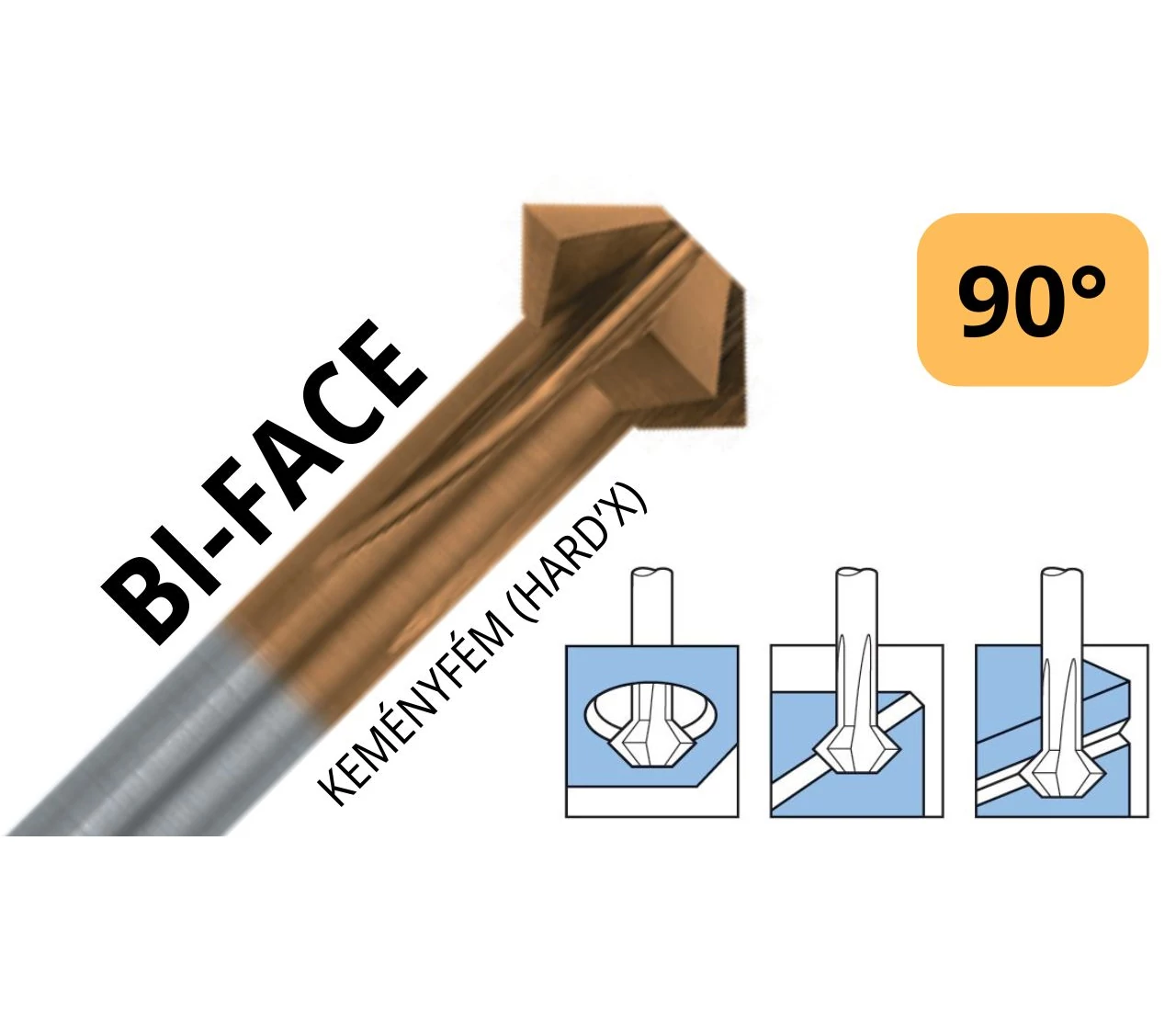

BiFace szögmaró 90° keményfém: Kétoldalas CNC élletörő
-
Ø 1-16 mm
A Biface 90°-os VHM szögmaró a leghatékonyabb megoldás furatok és élek elülső és hátulsó oldalának sorjázására egyetlen műveletben. A tömör keményfém kivitel és a speciális geometria lehetővé teszi a rezgésmentes megmunkálást és a pontos 45 fokos élletörést. Ideális választás, ha meg akarod spórolni a munkadarab manuális sorjázását vagy a második felfogást. - .
-
- Gyártó: MAGAFOR
- Típuskód / cikkszám: M8480, M8490
-
Elérhetőség:
Lásd méretenként
-

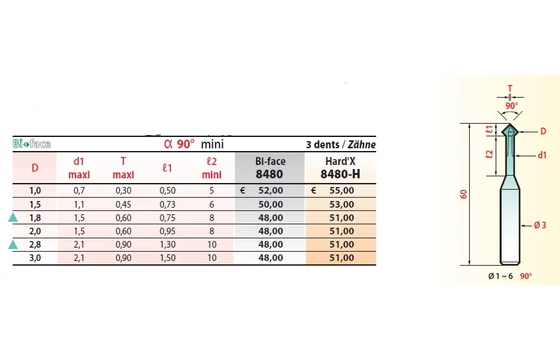

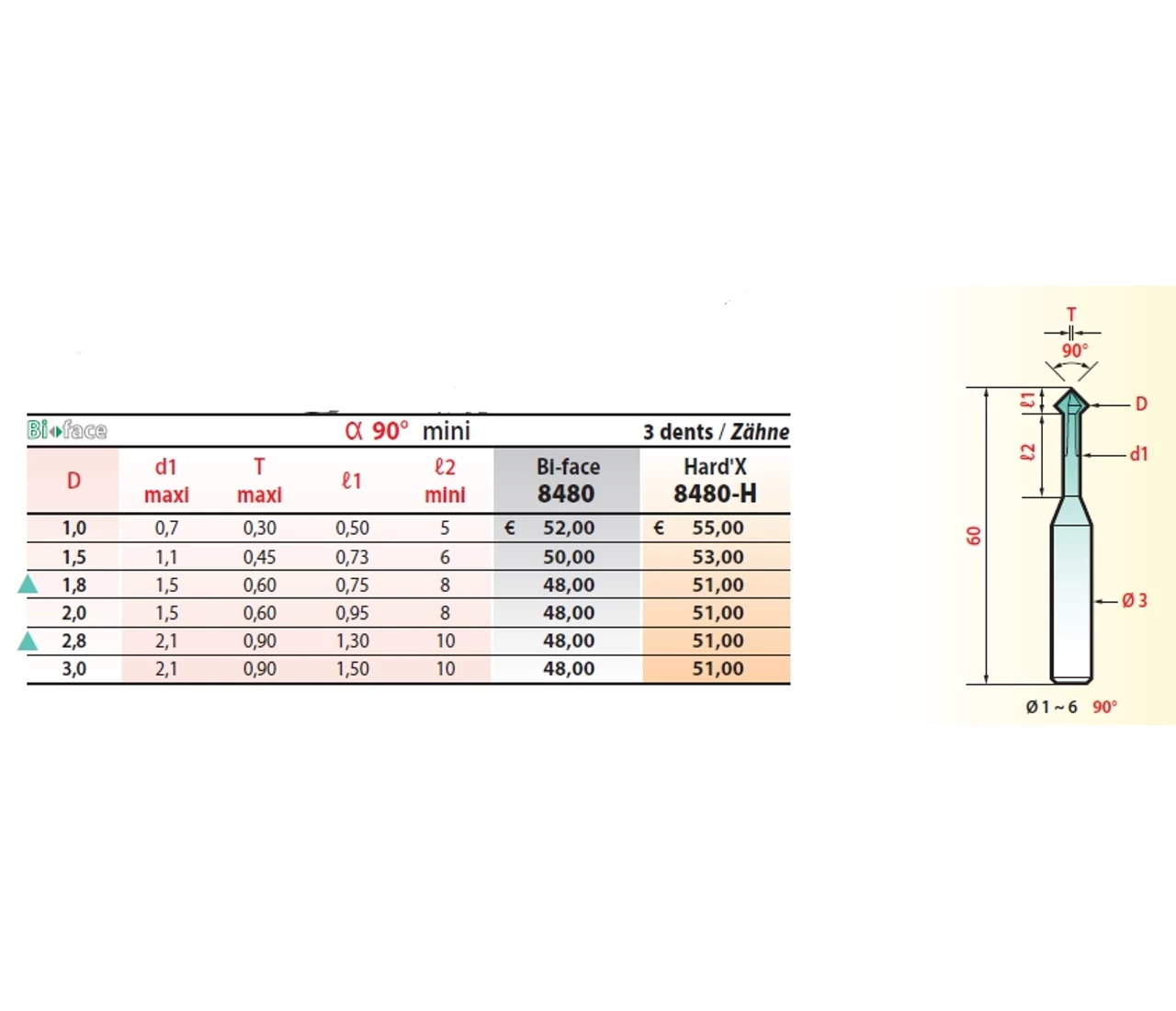

| Átmérő: | Teljes/dolg.hossz (szár) - bevonat: | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|---|
D 1 mm
|
L60/5 d3 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
23.978 Ft (18.880 Ft+ÁFA)
|
M8480 0100
|
|
D 1 mm
|
L60/5 d3 - HardX
|
2-4 nap (általában)
|
Ár:
25.400 Ft (20.000 Ft+ÁFA)
|
M8480H 0100
|
|
D 1,5 mm
|
L60/6 d3 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
23.063 Ft (18.160 Ft+ÁFA)
|
M8480 0150
|
|
D 1,5 mm
|
L60/6 d3 - HardX
|
1 db raktáron
|
Ár:
24.486 Ft (19.280 Ft+ÁFA)
|
M8480H 0150
|
|
D 1,8 mm
|
L60/8 d3 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
22.250 Ft (17.520 Ft+ÁFA)
|
M8480 0180
|
|
D 1,8 mm
|
L60/8 d3 - HardX
|
1 db raktáron
|
Ár:
23.571 Ft (18.560 Ft+ÁFA)
|
M8480H 0180
|
|
D 2 mm
|
L60/8 d3 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
22.250 Ft (17.520 Ft+ÁFA)
|
M8480 0200
|
|
D 2 mm
|
L60/8 d3 - HardX
|
2 db raktáron
|
Ár:
23.571 Ft (18.560 Ft+ÁFA)
|
M8480H 0200
|
|
D 2,8 mm
|
L60/10 d3 - bev.nélkül
|
1 db raktáron
|
Ár:
22.250 Ft (17.520 Ft+ÁFA)
|
M8480 0280
|
|
D 2,8 mm
|
L60/10 d3 - HardX
|
5 db raktáron
|
Ár:
23.571 Ft (18.560 Ft+ÁFA)
|
M8480H 0280
|
|
D 2,8 mm
|
L100/10 d6 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
28.448 Ft (22.400 Ft+ÁFA)
|
M8490 0280
|
|
D 2,8 mm
|
L100/10 d6 - HardX
|
2-4 nap (általában)
|
Ár:
30.378 Ft (23.920 Ft+ÁFA)
|
M8490H 0280
|
|
D 3 mm
|
L60/10 d3 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
22.250 Ft (17.520 Ft+ÁFA)
|
M8480 0300
|
|
D 3 mm
|
L60/10 d3 - HardX
|
1 db raktáron
|
Ár:
23.571 Ft (18.560 Ft+ÁFA)
|
M8480H 0300
|
|
D 3 mm
|
L100/10 d6 - bev.nélkül
|
1 db raktáron
|
Ár:
28.448 Ft (22.400 Ft+ÁFA)
|
M8490 0300
|
|
D 3 mm
|
L100/10 d6 - HardX
|
2 db raktáron
|
Ár:
30.378 Ft (23.920 Ft+ÁFA)
|
M8490H 0300
|
|
D 3 mm
|
L100/20 d6 bev.nélkül (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
30.988 Ft (24.400 Ft+ÁFA)
|
M8490L 0300
|
|
D 3 mm
|
L100/20 d6 HardX (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
32.918 Ft (25.920 Ft+ÁFA)
|
M8490LH 0300
|
|
D 3,8 mm
|
L100/12 d6 - bev.nélkül
|
4 db raktáron
|
Ár:
29.362 Ft (23.120 Ft+ÁFA)
|
M8490 0380
|
|
D 3,8 mm
|
L100/12 d6 - HardX
|
2-4 nap (általában)
|
Ár:
31.293 Ft (24.640 Ft+ÁFA)
|
M8490H 0380
|
|
D 4 mm
|
L100/12 d6 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
29.362 Ft (23.120 Ft+ÁFA)
|
M8490 0400
|
|
D 4 mm
|
L100/12 d6 - HardX
|
1 db raktáron
|
Ár:
31.293 Ft (24.640 Ft+ÁFA)
|
M8490H 0400
|
|
D 4 mm
|
L100/25 d6 bev.nélkül (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
31.902 Ft (25.120 Ft+ÁFA)
|
M8490L 0400
|
|
D 4 mm
|
L100/25 d6 HardX (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
33.833 Ft (26.640 Ft+ÁFA)
|
M8490LH 0400
|
|
D 4,8 mm
|
L100/15 d6 - bev.nélkül
|
1 db raktáron
|
Ár:
30.785 Ft (24.240 Ft+ÁFA)
|
M8490 0480
|
|
D 4,8 mm
|
L100/15 d6 - HardX
|
2-4 nap (általában)
|
Ár:
33.122 Ft (26.080 Ft+ÁFA)
|
M8490H 0480
|
|
D 5 mm
|
L100/15 d6 - bev.nélkül
|
1 db raktáron
|
Ár:
30.785 Ft (24.240 Ft+ÁFA)
|
M8490 0500
|
|
D 5 mm
|
L100/15 d6 - HardX
|
2-4 nap (általában)
|
Ár:
33.122 Ft (26.080 Ft+ÁFA)
|
M8490H 0500
|
|
D 5 mm
|
L100/30 d6 bev.nélkül (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
34.442 Ft (27.120 Ft+ÁFA)
|
M8490L 0500
|
|
D 5 mm
|
L100/30 d6 HardX (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
36.779 Ft (28.960 Ft+ÁFA)
|
M8490LH 0500
|
|
D 5,8 mm
|
L100/18 d6 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
32.614 Ft (25.680 Ft+ÁFA)
|
M8490 0580
|
|
D 5,8 mm
|
L100/18 d6 - HardX
|
1 db raktáron
|
Ár:
34.544 Ft (27.200 Ft+ÁFA)
|
M8490H 0580
|
|
D 6 mm
|
L100/18 d6 - bev.nélkül
|
2 db raktáron
|
Ár:
32.614 Ft (25.680 Ft+ÁFA)
|
M8490 0600
|
|
D 6 mm
|
L100/18 d6 - HardX
|
2-4 nap (általában)
|
Ár:
34.544 Ft (27.200 Ft+ÁFA)
|
M8490H 0600
|
|
D 6 mm
|
L100/35 d6 bev.nélkül (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
36.373 Ft (28.640 Ft+ÁFA)
|
M8490L 0600
|
|
D 6 mm
|
L100/35 d6 HardX (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
38.202 Ft (30.080 Ft+ÁFA)
|
M8490LH 0600
|
|
D 7,8 mm
|
L100/34 d6 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
42.266 Ft (33.280 Ft+ÁFA)
|
M8490 0780
|
|
D 7,8 mm
|
L100/34 d6 - HardX
|
1 db raktáron
|
Ár:
45.212 Ft (35.600 Ft+ÁFA)
|
M8490H 0780
|
|
D 8 mm
|
L100/34 d6 - bev.nélkül
|
2 db raktáron
|
Ár:
42.266 Ft (33.280 Ft+ÁFA)
|
M8490 0800
|
|
D 8 mm
|
L100/34 d6 - HardX
|
2-4 nap (általában)
|
Ár:
45.212 Ft (35.600 Ft+ÁFA)
|
M8490H 0800
|
|
D 8 mm
|
L100/45 d6 bev.nélkül (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
47.142 Ft (37.120 Ft+ÁFA)
|
M8490L 0800
|
|
D 8 mm
|
L100/45 d6 HardX (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
50.190 Ft (39.520 Ft+ÁFA)
|
M8490LH 0800
|
|
D 9,8 mm
|
L100/34 d6 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
51.816 Ft (40.800 Ft+ÁFA)
|
M8490 0980
|
|
D 9,8 mm
|
L100/34 d6 - HardX
|
1 db raktáron
|
Ár:
55.067 Ft (43.360 Ft+ÁFA)
|
M8490H 0980
|
|
D10 mm
|
L100/34 d6 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
51.816 Ft (40.800 Ft+ÁFA)
|
M8490 1000
|
|
D10 mm
|
L100/34 d6 - HardX
|
3 db raktáron
|
Ár:
55.067 Ft (43.360 Ft+ÁFA)
|
M8490H 1000
|
|
D10 mm
|
L100/45 d6 bev.nélkül (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
56.794 Ft (44.720 Ft+ÁFA)
|
M8490L 1000
|
|
D10 mm
|
L100/45 d6 HardX (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
60.147 Ft (47.360 Ft+ÁFA)
|
M8490LH 1000
|
|
D11,8 mm
|
L100/34 d6 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
62.484 Ft (49.200 Ft+ÁFA)
|
M8490 1180
|
|
D11,8 mm
|
L100/34 d6 - HardX
|
2-4 nap (általában)
|
Ár:
66.243 Ft (52.160 Ft+ÁFA)
|
M8490H 1180
|
|
D12 mm
|
L100/34 d6 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
62.484 Ft (49.200 Ft+ÁFA)
|
M8490 1200
|
|
D12 mm
|
L100/34 d6 - HardX
|
1 db raktáron
|
Ár:
66.243 Ft (52.160 Ft+ÁFA)
|
M8490H 1200
|
|
D12 mm
|
L100/50 d6 bev.nélkül (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
69.901 Ft (55.040 Ft+ÁFA)
|
M8490L 1200
|
|
D12 mm
|
L100/50 d6 HardX (hosszú nyak)
|
2-4 nap (általában)
|
Ár:
73.660 Ft (58.000 Ft+ÁFA)
|
M8490LH 1200
|
|
D15,8 mm
|
L100/34 d10 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
83.515 Ft (65.760 Ft+ÁFA)
|
M8490 1580
|
|
D15,8 mm
|
L100/34 d10 - HardX
|
2-4 nap (általában)
|
Ár:
87.681 Ft (69.040 Ft+ÁFA)
|
M8490H 1580
|
|
D16 mm
|
L100/34 d10 - bev.nélkül
|
2-4 nap (általában)
|
Ár:
83.515 Ft (65.760 Ft+ÁFA)
|
M8490 1600
|
|
D16 mm
|
L100/34 d10 - HardX
|
1 db raktáron
|
Ár:
87.681 Ft (69.040 Ft+ÁFA)
|
M8490H 1600
|

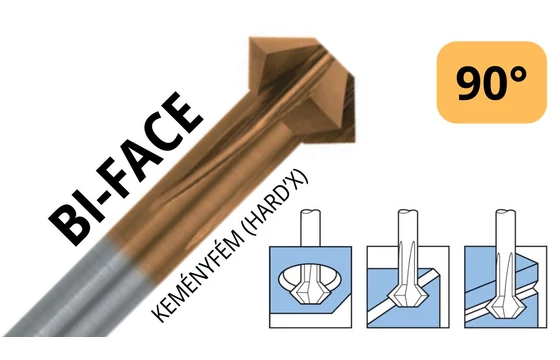

BiFace szögmaró 90° keményfém: Kétoldalas CNC élletörő

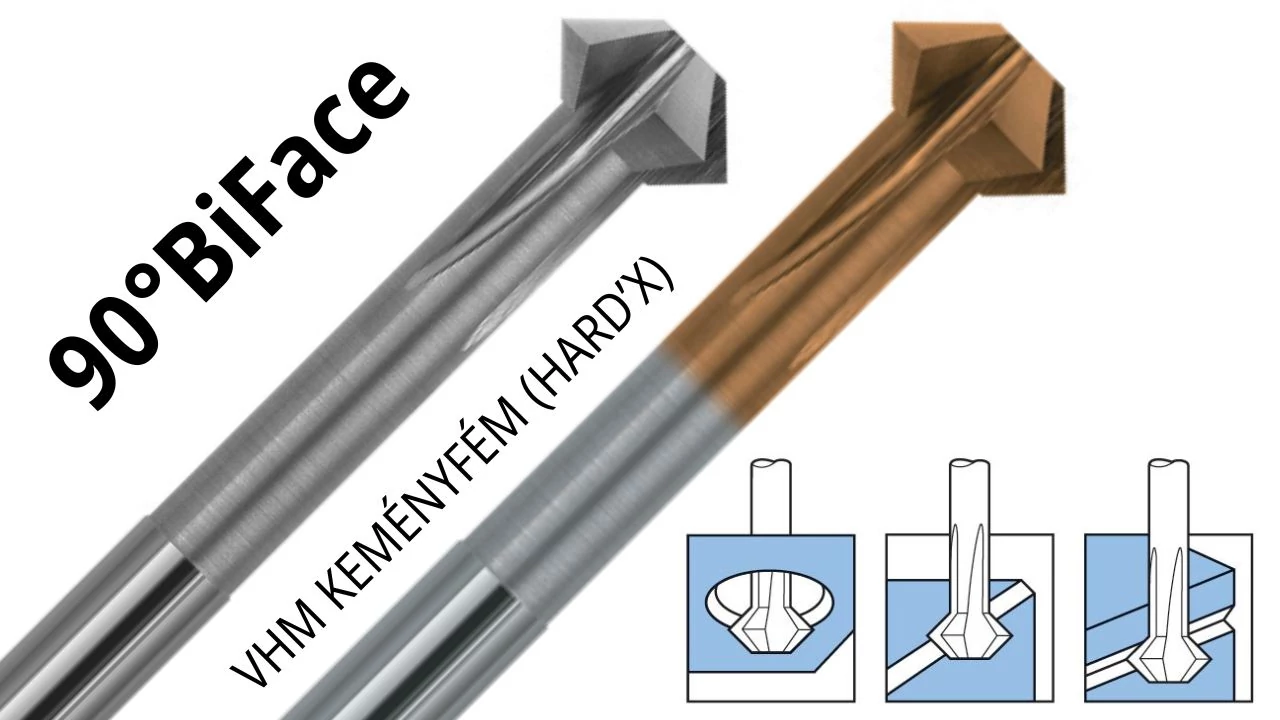

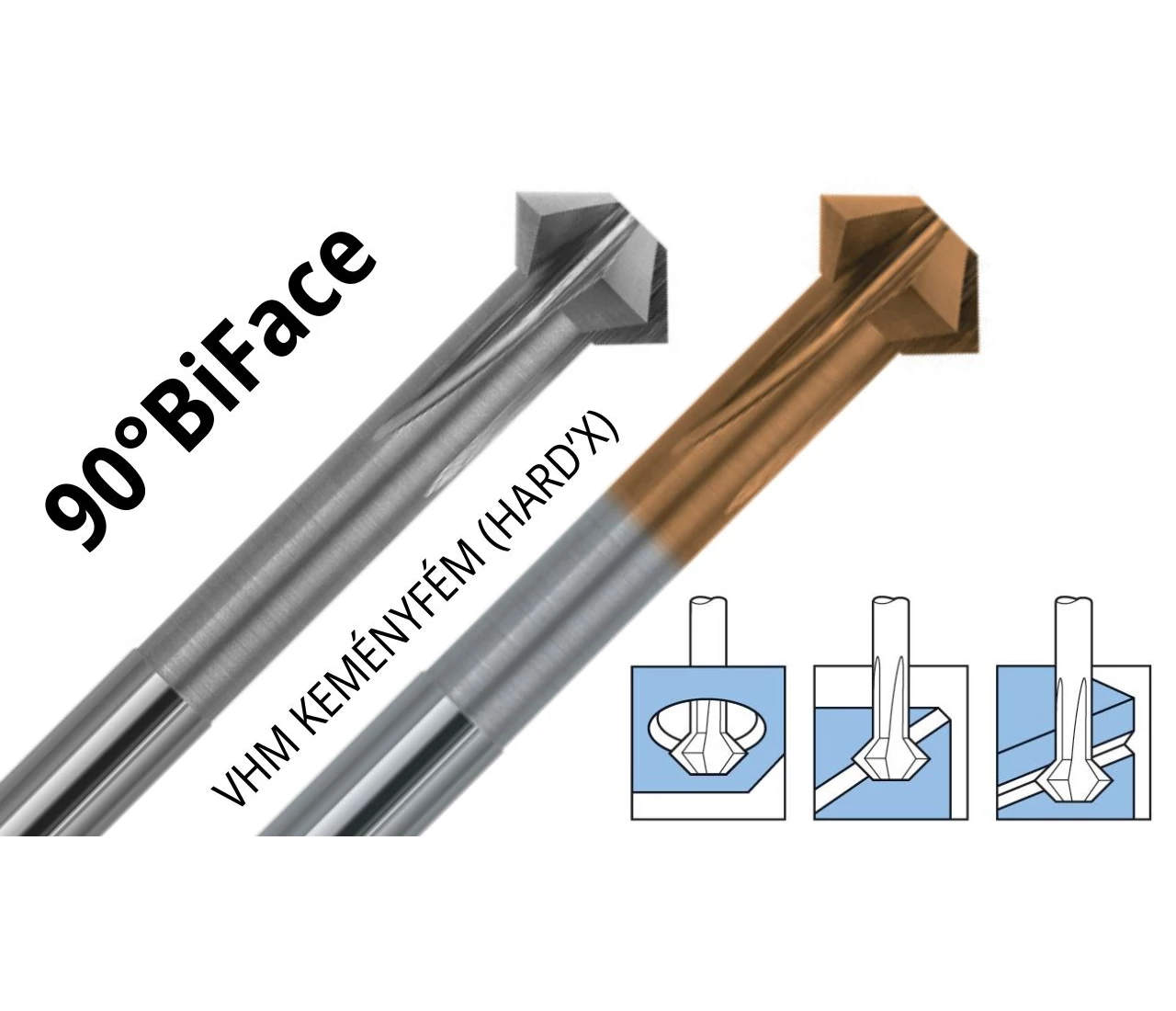

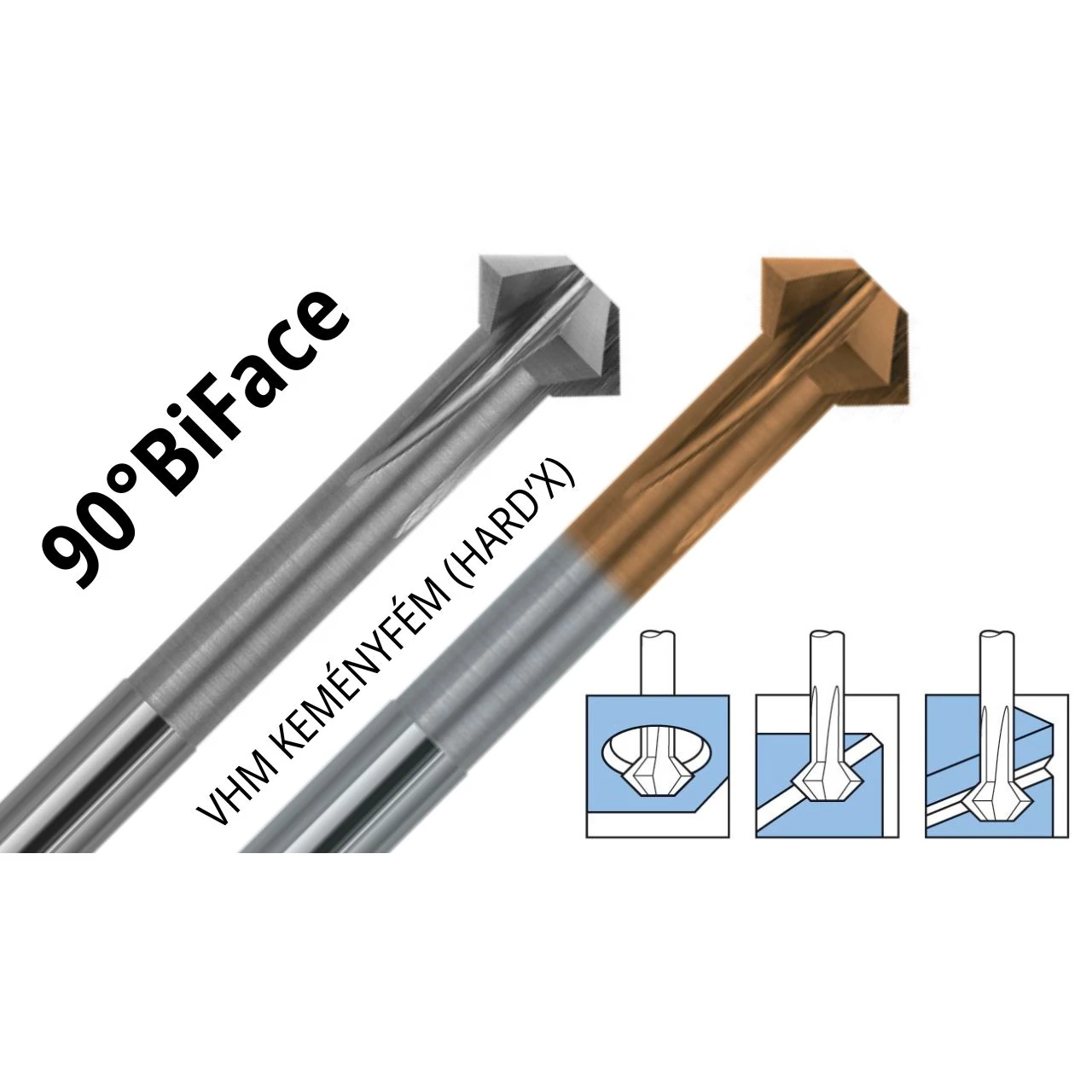

KatalóguslapBiface technológia: Sorjázás elöl és hátul, egyetlen lépésben

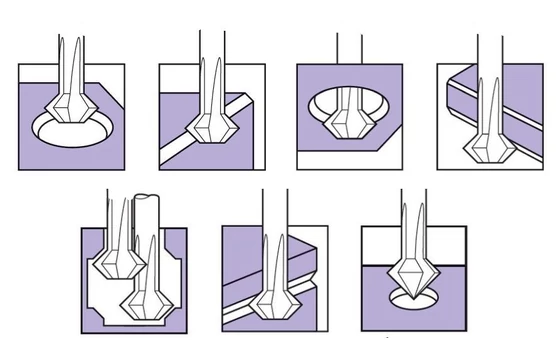

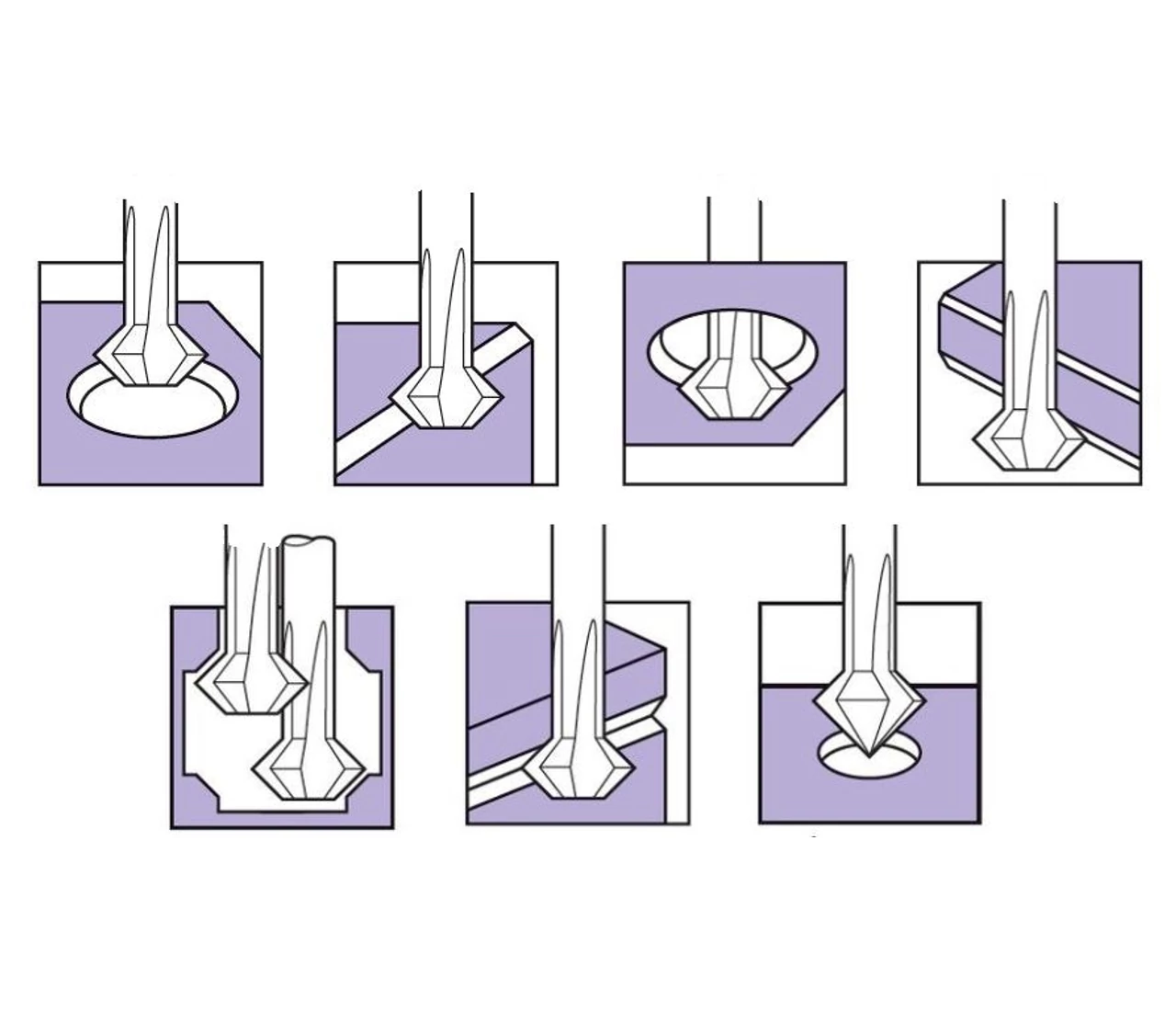

A Biface 90° VHM szögmaró kifejezetten a modern CNC megmunkálás igényeire lett kifejlesztve. Legnagyobb előnye a kettős vágóél-kialakítás, amely lehetővé teszi, hogy a szerszámmal ne csak az orsó felöli oldalon, hanem a munkadarab túloldalán is elvégezd a 45 fokos élletörést furatban és külső peremen egyaránt. Ezzel minimalizálható az emberi beavatkozás és a kézi sorjázás igénye.
Műszaki jellemzők és előnyök
- Tömör keményfém (VHM) alapanyag: Kiemelkedő kopásállóság és merevség, ami elengedhetetlen a rezgésmentes élletöréshez nagy fordulatszámon is.
- Univerzális 90°-os geometria: Alkalmas szabványos 45 fokos élletörésekhez, 90 fokos V-hornyok marásához is.
- Kétoldalas vágóél: A speciális köszörülésnek köszönhetően a szerszám "hátrafelé" is vág, így a furatok és peremek hátsó/alsó élei is könnyen elérhetők.
- Nagy termelékenység: Csökkenti a ciklusidőt azáltal, hogy okafogyottá teszi a darab megfordítását vagy a kézi utómunkát.
Milyen anyagokhoz ajánljuk?
A szerszám bevonatolt és precízen köszörült élei hosszú élettartamot biztosítanak az alábbi anyagcsoportokban:
- Általános szerkezeti acélok és ötvözött acélok.
- Rozsdamentes acélok (Inox megmunkálás).
- Alumínium ötvözetek és színesfémek.
- Öntvények és műanyagok.
Szakértői támogatás a Magafor-tól
A Biface szögmarók alkalmazása során kritikus a helyes szerszámpálya-programozás (interpoláció). A Perfor.hu oldalon minden szükséges információt megtalálsz a technológiai adatok és a fogásvételi stratégia meghatározásához, hogy a sorjázás valóban tökéletes legyen. Mint prémium szerszámkereskedő, mi nem csak a terméket adjuk, hanem a megmunkálási folyamatbiztonságot is garantáljuk.
Gyakran Ismételt Kérdések
Milyen pályán kell mozgatni a szerszámot a hátoldali sorjázáshoz?
A hátsó él letöréséhez a szerszámot át kell tolni a furaton, majd egy körinterpolációs mozgással (G02/G03) kell elvégezni a marást a furat peremén, ügyelve a helyes ráállási és elhagyási sugárra.
Alkalmas a szerszám NC pontfúrásra is?
Nem alkalmas. Erre a feladatra az NC bekezdőfúrókat, vagy a Multi-V szerszámot javasoljuk.
Mekkora furatátmérőnél használható?

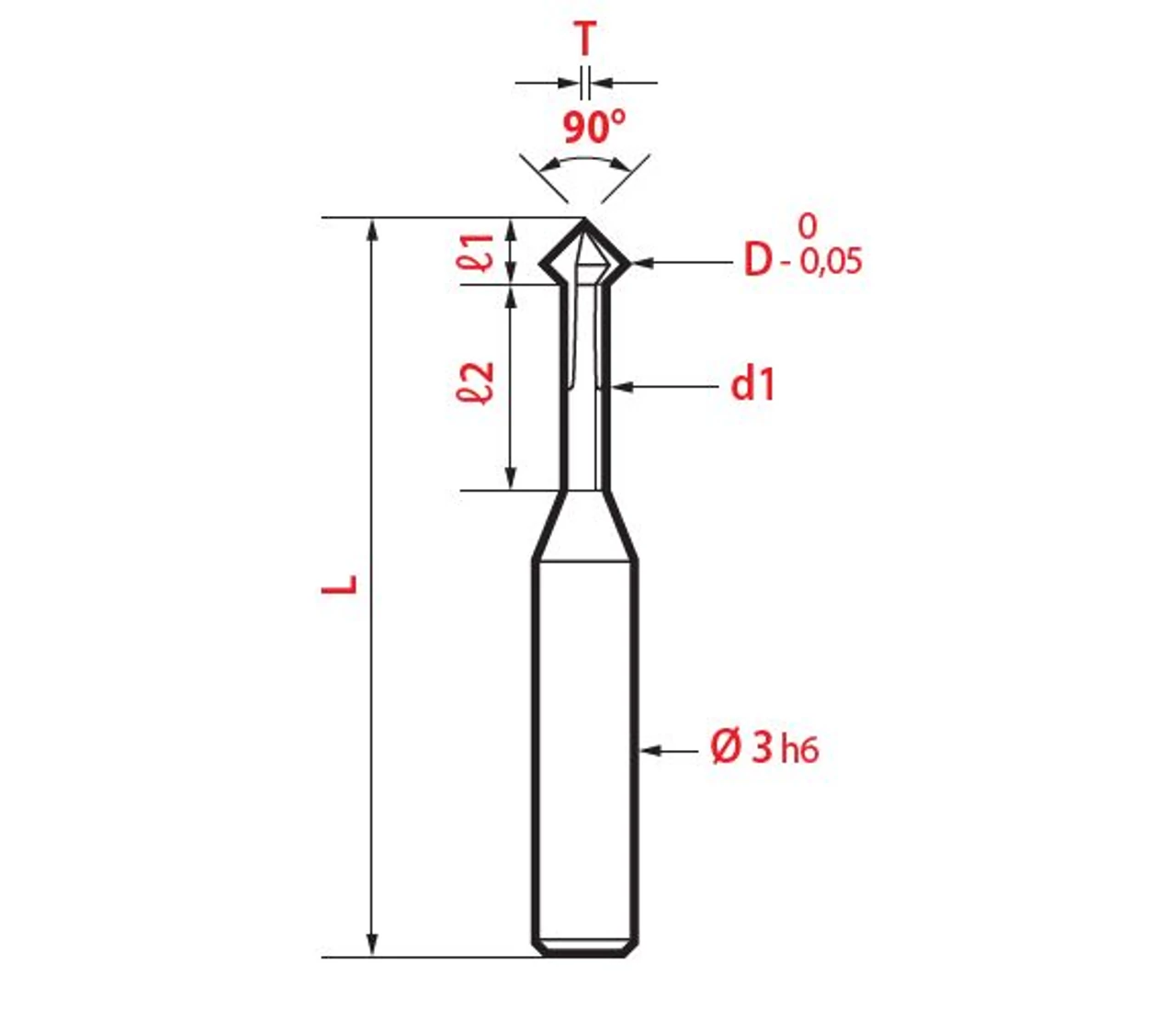

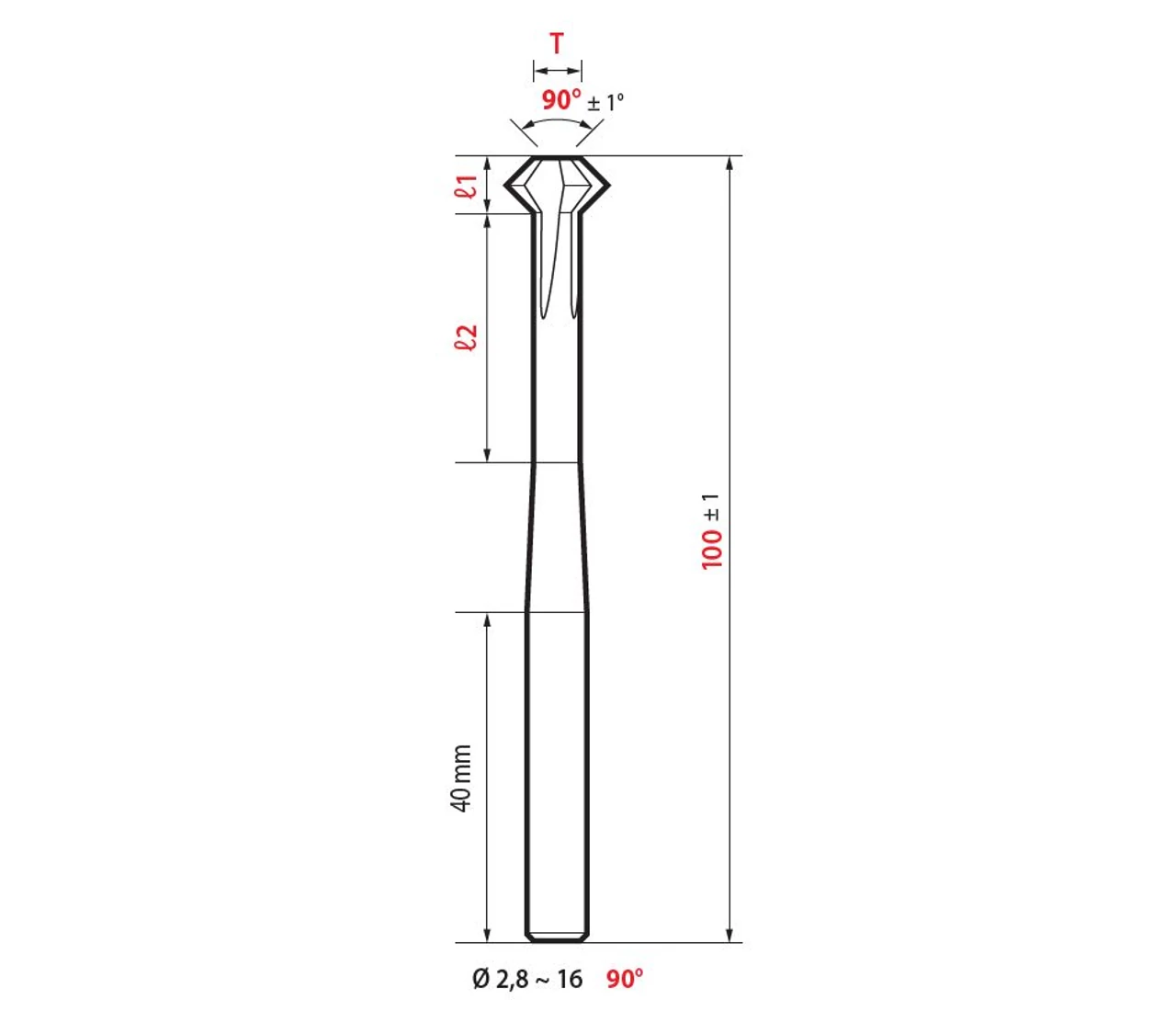

A minimális furatátmérőt a szerszám nyakátmérője és a legnagyobb vágóátmérő határozza meg. Mindig ellenőrizd a műszaki rajzon a szerszám befoglaló méreteit a programozás előtt!
