Precíziós VHM gépi dörzsár - belső hűtéssel zsákfuratokhoz
-
Ø 3-12 mm (0/+0,005 tűrés)
Egyedi illesztések specialistája zsákfuratokhoz: VHM gépi dörzsárak 0,01 mm-enkénti méretválasztékban. A homlokoldali (axiális) belső hűtés a szerszám hegyén távozik, így a forgácsot hatékonyan mossa ki a furat aljáról. Maximális biztonság és századmilliméteres pontosság a legigényesebb CNC feladatokhoz. -
- Gyártó: MAGAFOR
- Típuskód / cikkszám: M8675
-
Elérhetőség:
Lásd méretenként
-
| Átmérő (tűrés): | Elérhetőség: | Egységár: | Cikkszám: | Kosárba |
|---|---|---|---|---|
D 3,98 (0+0,005)
|
2 db raktáron
|
Ár:
31.293 Ft (24.640 Ft+ÁFA)
|
M8675 0398
|
|
D 3,99 (0+0,005)
|
Kérdezz rá!
|
Ár:
31.293 Ft (24.640 Ft+ÁFA)
|
M8675 0399
|
|
D 4,00 (0+0,005)
|
Kérdezz rá!
|
Ár:
30.582 Ft (24.080 Ft+ÁFA)
|
M8675 0400
|
|
D 4,01 (0+0,005)
|
Kérdezz rá!
|
Ár:
31.293 Ft (24.640 Ft+ÁFA)
|
M8675 0401
|
|
D 4,02 (0+0,005)
|
Kérdezz rá!
|
Ár:
31.293 Ft (24.640 Ft+ÁFA)
|
M8675 0402
|
|
D 4,98 (0+0,005)
|
Kérdezz rá!
|
Ár:
31.699 Ft (24.960 Ft+ÁFA)
|
M8675 0498
|
|
D 4,99 (0+0,005)
|
Kérdezz rá!
|
Ár:
31.699 Ft (24.960 Ft+ÁFA)
|
M8675 0499
|
|
D 5,00 (0+0,005)
|
Kérdezz rá!
|
Ár:
30.886 Ft (24.320 Ft+ÁFA)
|
M8675 0500
|
|
D 5,01 (0+0,005)
|
Kérdezz rá!
|
Ár:
31.699 Ft (24.960 Ft+ÁFA)
|
M8675 0501
|
|
D 5,02 (0+0,005)
|
Kérdezz rá!
|
Ár:
31.699 Ft (24.960 Ft+ÁFA)
|
M8675 0502
|
|
D 5,98 (0+0,005)
|
Kérdezz rá!
|
Ár:
33.934 Ft (26.720 Ft+ÁFA)
|
M8675 0598
|
|
D 5,99 (0+0,005)
|
Kérdezz rá!
|
Ár:
33.934 Ft (26.720 Ft+ÁFA)
|
M8675 0599
|
|
D 6,00 (0+0,005)
|
Kérdezz rá!
|
Ár:
33.223 Ft (26.160 Ft+ÁFA)
|
M8675 0600
|
|
D 6,01 (0+0,005)
|
Kérdezz rá!
|
Ár:
33.934 Ft (26.720 Ft+ÁFA)
|
M8675 0601
|
|
D 6,02 (0+0,005)
|
Kérdezz rá!
|
Ár:
33.934 Ft (26.720 Ft+ÁFA)
|
M8675 0602
|
|
D 7,98 (0+0,005)
|
Kérdezz rá!
|
Ár:
40.030 Ft (31.520 Ft+ÁFA)
|
M8675 0798
|
|
D 7,99 (0+0,005)
|
Kérdezz rá!
|
Ár:
40.030 Ft (31.520 Ft+ÁFA)
|
M8675 0799
|
|
D 8,00 (0+0,005)
|
Kérdezz rá!
|
Ár:
38.506 Ft (30.320 Ft+ÁFA)
|
M8675 0800
|
|
D 8,01 (0+0,005)
|
Kérdezz rá!
|
Ár:
40.030 Ft (31.520 Ft+ÁFA)
|
M8675 0801
|
|
D 8,02 (0+0,005)
|
Kérdezz rá!
|
Ár:
40.030 Ft (31.520 Ft+ÁFA)
|
M8675 0802
|
|
D 9,98 (0+0,005)
|
Kérdezz rá!
|
Ár:
49.073 Ft (38.640 Ft+ÁFA)
|
M8675 0998
|
|
D 9,99 (0+0,005)
|
Kérdezz rá!
|
Ár:
49.073 Ft (38.640 Ft+ÁFA)
|
M8675 0999
|
|
D10,00 (0+0,005)
|
Kérdezz rá!
|
Ár:
47.142 Ft (37.120 Ft+ÁFA)
|
M8675 1000
|
|
D10,01 (0+0,005)
|
Kérdezz rá!
|
Ár:
49.073 Ft (38.640 Ft+ÁFA)
|
M8675 1001
|
|
D10,02 (0+0,005)
|
Kérdezz rá!
|
Ár:
49.073 Ft (38.640 Ft+ÁFA)
|
M8675 1002
|
|
D11,98 (0+0,005)
|
Kérdezz rá!
|
Ár:
66.345 Ft (52.240 Ft+ÁFA)
|
M8675 1198
|
|
D11,99 (0+0,005)
|
Kérdezz rá!
|
Ár:
66.345 Ft (52.240 Ft+ÁFA)
|
M8675 1199
|
|
D12,00 (0+0,005)
|
Kérdezz rá!
|
Ár:
63.703 Ft (50.160 Ft+ÁFA)
|
M8675 1200
|
|
D12,01 (0+0,005)
|
Kérdezz rá!
|
Ár:
66.345 Ft (52.240 Ft+ÁFA)
|
M8675 1201
|
|
D12,02 (0+0,005)
|
Kérdezz rá!
|
Ár:
66.345 Ft (52.240 Ft+ÁFA)
|
M8675 1202
|
Precíziós VHM gépi dörzsár - belső hűtéssel zsákfuratokhoz
Katalóguslap
Forgácsolási adat.

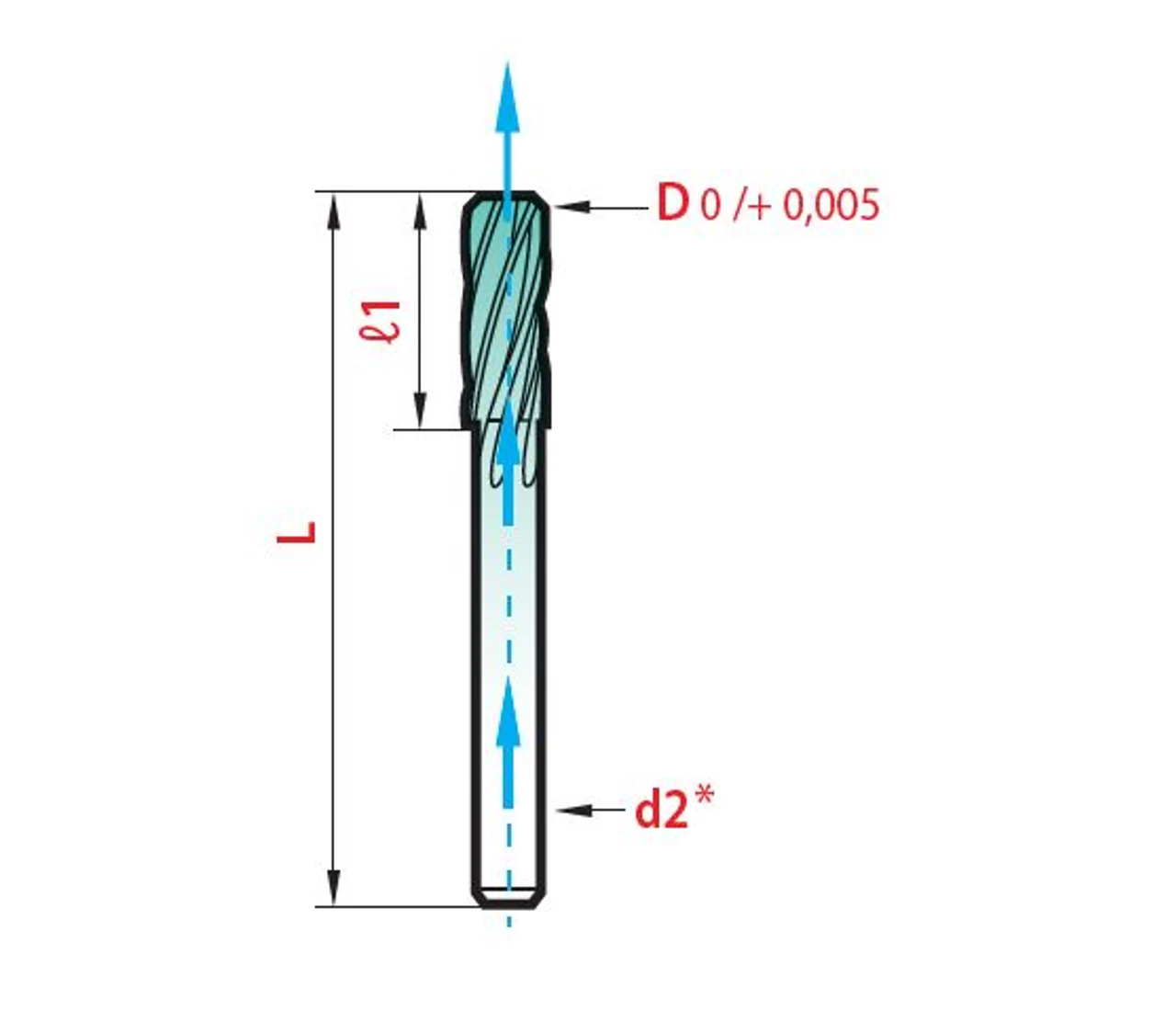

Axiális hűtés és 0/+0,005 mm tűrés
Vannak esetek, amikor a szabványos H7-es tűrés nem elegendő, és a furatnak egyedi, zsákfurat kivitelben kell készülnie. A Magafor 8675-ös széria megoldást nyújt erre a kihívásra: a 0,01 mm-es lépcsőkben elérhető átmérők lehetővé teszik a tized- és századpontos illesztések kialakítását, míg az axiális belső hűtés garantálja a folyamatbiztonságot.
Zsákfurat megmunkálás felsőfokon
A zsákfuratok dörzsölésekor a legnagyobb veszély a furat alján feltorlódó forgács. A Magafor mérnöki megoldása ezt a problémát küszöböli ki:
- Axiális (központi) hűtés: A hűtőfolyadék a dörzsár hegyén lép ki, nagy nyomással kényszerítve a forgácsot a hornyokon keresztül a furat kijárata felé.
- 0,01 mm-es méretlépcső: Legyen szó szoros (pl. P7) vagy laza illesztésről, a hatalmas méretválasztéknak köszönhetően nincs szükség a szerszámok egyedi átköszörülésére.
- VHM stabilitás: A tömör keményfém alapanyag kiemelkedő merevséget biztosít, ami elengedhetetlen a századpontos furatoknál a szerszámkitérés elkerüléséhez.
Kiemelt előnyök a CNC gyártásban
- Hosszú éltartam: A közvetlen élhűtés megakadályozza a keményfém élek túlhevülését és a forgács ráhegedését.
- Tükrös felület: A folyamatos forgácskihordásnak köszönhetően a furat falán nem keletkeznek mikrokarcolások.
- Gyártási rugalmasság: Ideális prototípusgyártáshoz és nagy sorozatú precíziós munkákhoz egyaránt (pl. hidraulika szelepek, egyedi gépalkatrészek).
A dörzsár méretének megválasztása:
Furatmegmunkálásnál a dörzsár méretét úgy kell megválasztani, hogy az a gyártási tűrést figyelembe véve a furat tűrésmezején belül legyen. (Furat tűrések és dörzsár választó online segédlet)
Szakmai tipp a dörzsár használatához
A 0,01 mm-es pontosság eléréséhez a Magafor szakértői javasolják a hidraulikus vagy zsugorbefogók alkalmazását. Mivel a dörzsár tűrése rendkívül szoros (+0,005 / 0 mm), a befogó minimális ütése is döntő lehet a furat végleges méreténél.
Gyakori kérdések a zsákfurat-dörzsárakról
Miért jobb az axiális hűtés a külső hűtésnél?
Külső hűtésnél a folyadék nehezen jut le a furat aljára, a forgács pedig bennmaradhat. Az axiális belső hűtés belülről "fújja ki" a szennyeződést, így sokkal kisebb a szerszámtörés kockázata.
Milyen anyagokhoz használható a Magafor 8675?
Univerzálisan alkalmazható acélokhoz, ötvözött acélokhoz, rozsdamentes anyagokhoz és alumíniumhoz. A VHM alapanyag különösen jól teljesít koptató hatású anyagokban is.
Mekkora ráhagyással érdemes számolni?
A legjobb eredményt 0,1 - 0,2 mm-es átmérőbeli ráhagyás mellett kapjuk. Ez biztosítja a dörzsár számára a megfelelő vágási körülményeket a pontos méret és felület eléréséhez.
Kapcsolódó termékek
Keményfém gépi dörzsár H7 - Belső hűtéssel, átmenő furathoz
Ø 3-12 H7 / 0,1 mm
Tömör keményfém (VHM) gépi dörzsár H7-es tűrésű furatok készítéséhez. A szerszám belső hűtőcsatornával rendelkezik, amely a folyadékot radiálisan (oldalirányban) vezeti ki, így optimális forgácskihordást biztosít átmenő furatok esetén. Ideális CNC megmunkáláshoz, ahol a nagy vágósebesség és a tükrös felületi minőség alapkövetelmény.
Keményfém gépi dörzsár H7 - Axiális belső hűtéssel, zsákfurathoz
Ø 3-12 H7 / 0,1 mm
Professzionális H7-es gépi dörzsár tömör keményfémből (VHM), speciális axiális belső hűtéssel. A hűtőfolyadék a szerszám hegyén távozik, így a forgácsot a hornyokon keresztül hátrafelé mossa ki. Ez a technológia elengedhetetlen a pontos és tiszta zsákfuratok készítéséhez CNC megmunkáló központokon.

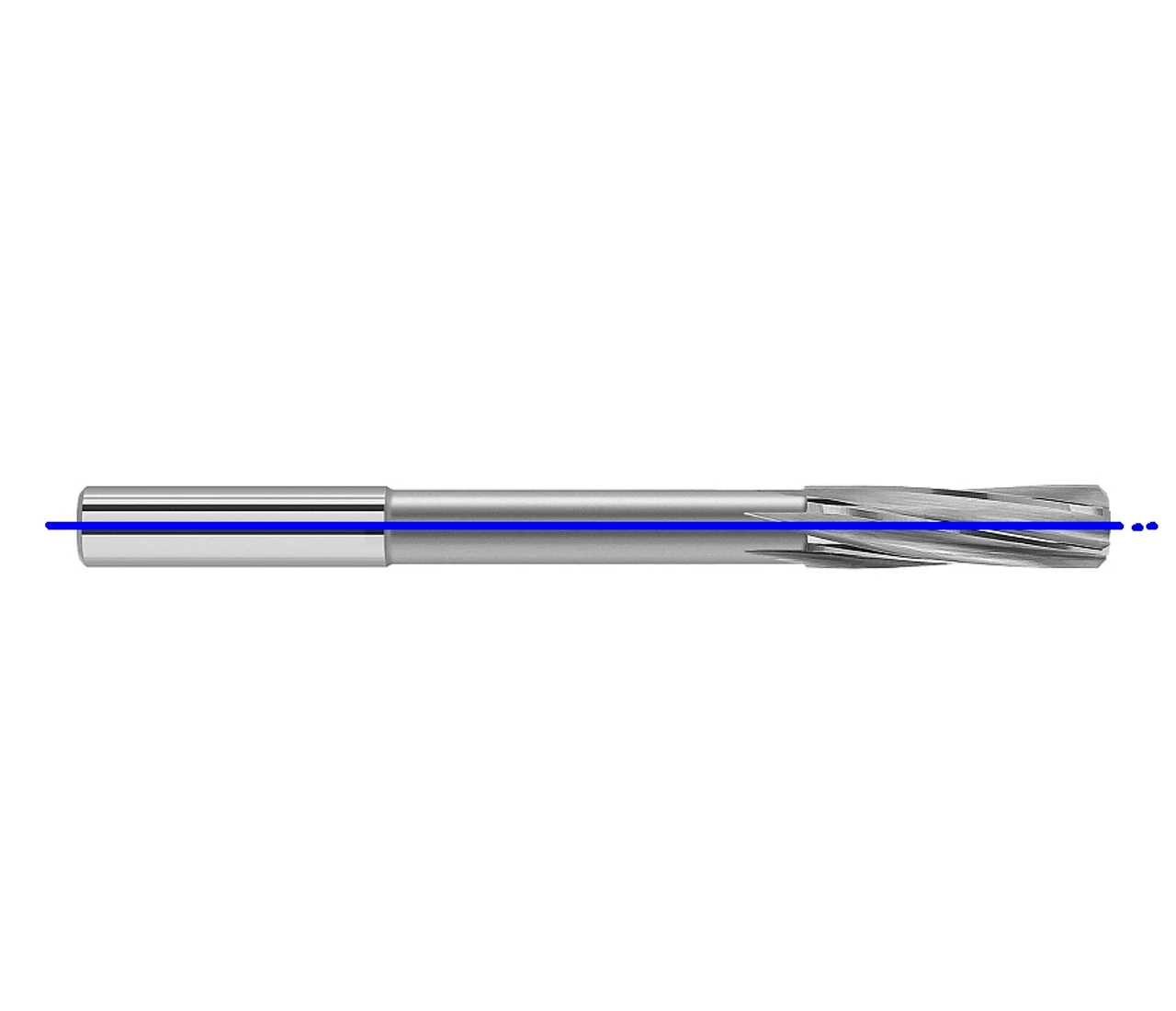

Precíziós VHM gépi dörzsár - belső hűtéssel átmenő furatokhoz
