A BSW (British Standard Whitworth / W) menet a világ legelső szabványosított menettípusa (BS 84 szabvány), amelyet Sir Joseph Whitworth alkotott meg 1841-ben. Bár a modern tömeggyártásban a metrikus (M) és az amerikai (UNC/UNF) menetek nagyrészt felváltották, a brit import berendezéseken, veterán gépjárműveken, nehézipari struktúrákon és klasszikus gépészeti karbantartásoknál a mai napig rendszeresen találkozunk vele.
Mivel geometriája merőben eltér a megszokott metrikus menetektől, megmunkálása odafigyelést és dedikált szerszámokat igényel. Ebben a cikkben összefoglaltuk a legfontosabb műszaki paramétereket, az előfúrási méreteket és a feladathoz illeszkedő szerszámválasztékot.
1. A BSW (W) menet szabványa és előfúrási méretei
-
Szabvány: DIN 11 (B.S 84 - 1956)
-

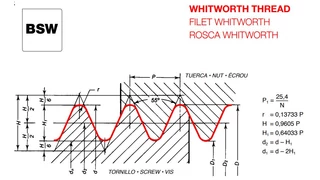

Profilszög: 55° (eltér a metrikus és az UNC menetek 60°-os profilszögétől!).
-
Profilforma: Lekerekített menetajak és menetgyök.
-
Méretmegadás: Hüvelykben (collban) kifejezett névleges külső átmérő (pl. W 1/4" vagy BSW 1/2").
-
Menetemelkedés: Menet/hüvelyk (TPI – Threads Per Inch) egységben megadva.
-
A BSF (British Standard Fine) különbsége: A BSF a Whitworth menet finommenetes változata (ugyancsak 55°-os profilszöggel, de sűrűbb menetemelkedéssel).
Előfúrási mérettáblázat (BSW / W menetekhez)
A szerszámtörés megelőzése és a szabályos 55 fokos menetprofil kialakítása érdekében kulcsfontosságú a pontos magfurat megválasztása:
| Menetméret | Menet/coll (TPI) | Névleges külső átmérő | Magfurat átmérő (menetfúrás) |
| W 1/4" | 20 | 6,35 mm | 5,10 mm |
| W 5/16" | 18 | 7,94 mm | 6,50 mm |
| W 3/8" | 16 | 9,53 mm | 7,90 mm |
| W 7/16" | 14 | 11,11 mm | 9,30 mm |
| W 1/2" | 12 | 12,70 mm | 10,50 mm |
| W 5/8" | 11 | 15,88 mm | 13,50 mm |
| W 3/4" | 10 | 19,05 mm | 16,50 mm |
2. Furatmenetek megmunkálása
Kézi menetfúrók
Helyszíni karbantartáshoz, egyedi alkatrészgyártáshoz és sérült brit menetek javításához a többlépcsős kézi készletek nyújtják a legbiztonságosabb megoldást:
-
Kézi menetfúró W (BSW) HSS készlet (standard BSW normál menetekhez)
-
Kézi menetfúró BSF HSS készlet (finommenetes BSF változatokhoz)
-
Előkészítés és befogás: Fúrd ki a magfuratot a táblázat alapján, majd végezz $90^circ$-os gyökösítést (süllyesztést). Használj stabil, merev kézi hajtóvasat.
-
Technológia: A készlet elemeivel fokozatosan haladj (elő-, közép- és készrevágó). Minden fél fordulat után tekerd vissza a szerszámot a forgács eltöréséhez.
-
Hűtés-kenés: Ne spórolj a vágóolajjal vagy üregelő pasztával, mert a $55^circ$-os profil éleire nagyobb nyomás nehezedik!
Gépi menetfúrók
Gépi megmunkálásnál vagy szériagyártásnál a furat jellege alapján válaszd ki a megfelelő horonygeometriát:
-
Átmenő furathoz (B-form): A gépi menetfúró W HSSE-B egyenes horonnyal és terelőélel készül. A keletkező forgácsot a haladási irányban előre tolja ki maga előtt.
-
Zsákfurathoz (C35-form): A gépi menetfúró W HSSE-C35 35°-os spirálhoronnyal rendelkezik, amely a forgácsot hátrafelé, a furatból kiemelve vezeti el.
-
Mire ügyelj: A BSW menetek menetemelkedése eltér mind a metrikus, mind az UNC menetektől! CNC gépnél pontosan állítsd be az emelkedéskövetést (Pitch = 25,4 / TPI).
3. Külső menetek megmunkálása
Menetmetszők
Kézi vagy gépi külső menetvágáshoz csapokon és tengelyeken a HSS menetmetsző W a megszokott megbízható választás.
-
Előkészítés: A tengely átmérőjét a menet névleges méreténél kismértékben kisebbre kell esztergálni (pl. W 1/2" esetén kb. 12,50–12,60 mm-re), és képezz legalább $45^circ$-os letörést a rákapás megkönnyítésére.
Külső menetesztergálás
CNC esztergáláshoz a FourCut menet- és beszúrókések és a FourCut 55° részprofilú menetlapkák rugalmas megoldást kínálnak.
-
A részprofilos lapka előnye: Mivel a részprofilú lapka 55 fokos csúcsszöggel rendelkezik, segítségével tetszőleges emelkedésű 55°-os menet (BSW, BSF, G) megmunkálható külső átmérőn.
Gyakran Ismételt Kérdések - BSW (W) menetmegmunkálás
Mi a különbség a BSW és az UNC menet között?
A BSW brit menet profilszöge 55°, míg az UNC amerikai meneté 60°. Bár bizonyos méreteknél (pl. 1/4") a menetemelkedés megegyezik (20 TPI), a profilszög eltérése miatt a csavarok nem felcserélhetők és megszorulhatnak.
Használhatok metrikus menetfúrót a Whitworth menet helyett?
Szigorúan tilos! A metrikus menet átmérője és emelkedése is milliméter alapú, a profilszöge pedig 60°. A két menetrendszer semmilyen formában nem kompatibilis egymással.
Hogyan azonosítható be egy ismeretlen BSW menet a műhelyben?
Mérd meg a külső átmérőt tolómércével, majd egy 55°-os menetfésűvel határozd meg a menetemelkedést (TPI). Ha a menetfésű illeszkedik és a profilszög 55°, akkor BSW vagy BSF menetről van szó.
Szerkesztő: Bánkuti József üzemmérnök
