Az NPT (National Pipe Taper) és az NPTF (National Pipe Taper Fuel - Dryseal) az amerikai ANSI/ASME B1.20.1 és B1.20.3 szabvány szerinti 1:16 kúposságú csőmenetek. Elsősorban hidraulikai, pneumaatikai, olaj- és gázipari rendszereknél alkalmazzák őket, ahol a kúpos kialakítás biztosítja a mechanikai zárást és a nyomásállóságot.
A kúpos geometria miatt a megmunkálásuk teljesen eltér a megszokott hengeres (M, G, UNC) menetekétől. Ebben az útmutatóban összefoglaltuk a legfontosabb technológiai tudnivalókat, a kúpos előmunkálás kritikus szerepét és a feladathoz illeszkedő professzionális szerszámválasztékot.

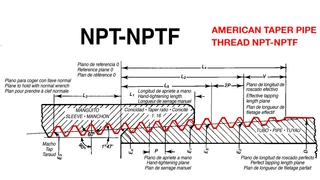

1. Az NPT és NPTF menet szabványa és előfúrása
-
Szabvány: ANSI/ASME B1.20.1 és B1.20.3
-
Profilszög: 60° (megegyezik a metrikus és az UNC menetekével).
-
Kúposság: 1:16 (minden 1 mm-es hosszanti előtolásra 0,0625 mm átmérőnövekedés jut, ami kb. 1° 47' kúpszöget jelent).
-
NPT vs. NPTF különbség:
-
NPT: Standard kúpos menet. A menetgyök és a menetajak közötti rést tömítőanyaggal (pl. PTFE szalag, tömítőpaszta) kell kitölteni a szivárgásmentességhez.
-
NPTF (Dryseal): Fémesen záró menet. Meghúzáskor a menetajak és a menetgyök képlékenyen eldeformálódik, így tömítőanyag nélkül is szivárgásmentes kötést hoz létre (üzemanyag- és olajrendszerekben elterjedt).
-
A kúpos előmunkálás jelentősége (1:16)
NPT meneteknél a legnagyobb technológiai hiba, ha a furatot csak hengeres fúróval munkáljuk meg:
-
Hengeres fúrás esetén: A menetfúró első vágóéleire óriási, egyenetlen terhelés jut a kúp mélyülése során, ami rendkívül gyakran szerszámtöréshez vagy eltorzult menetprofilhoz vezet.
-
Kúpos előmunkálás esetén (Ajánlott): A hengeres fúrás után a furatot egy 1:16 kúposságú dörzsárral vagy keményfém maróval kúposra előmunkáljuk. Így a menetfúró vagy menetmaró egyenletes forgácsterhelést kap, az éltartam többszörösére nő, a menet pedig precíz lesz.
-
Csigafúróval végzett előfúrás után használd a 1:16 kúpos NPT dörzsárat kézi/gépi megmunkáláshoz, vagy a tömör keményfém 1:16 NPT kúpos marót CNC megmunkáló központokon!
Előfúrási mérettáblázat (NPT / NPTF)
| Menetméret | Menet/coll (TPI) | Hengeres előfúró átmérő | Kúpos dörzsölés utáni nagyátmérő |
| NPT 1/8" | 27 | 8,40 mm | 8,74 mm |
| NPT 1/4" | 18 | 11,10 mm | 11,36 mm |
| NPT 3/8" | 18 | 14,50 mm | 14,80 mm |
| NPT 1/2" | 14 | 17,80 mm | 18,32 mm |
| NPT 3/4" | 14 | 23,00 mm | 23,67 mm |
| NPT 1" | 11,5 | 29,00 mm | 29,69 mm |
2. Furatmenetek megmunkálása
Kézi és rövid menetfúrók

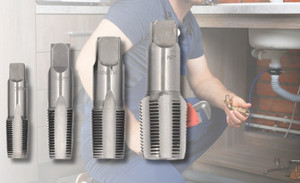

Szerelési munkákhoz, karbantartáshoz és helyszíni javításokhoz a rövid HSS NPT menetfúró a legalkalmasabb.
-
Mire ügyelj: Mivel kúpos menetről van szó, a behatolási mélység szigorúan meghatározza a menet átmérőjét! Mindig ellenőrizd a bekezdési mélységet (L1 hossz).
Gépi menetfúrók
Szériagyártásban és CNC megmunkálásban a nagy forgácsolási nyomaték miatt elengedhetetlen a prémium alapanyag:
-
Standard NPT menetekhez: Gépi menetfúró NPT HSS
-
Szigorú fémes zárást igénylő NPTF menetekhez: Gépi menetfúró NPTF HSSE
-
Technológia: Bőséges hűtő-kenő folyadék vagy vágóolaj használata kötelező. Kúpos előmunkálás nélkül csökkentsd a vágósebességet legalább 30-40%-kal!
Menetmarás
Nagy átmérőknél, drága öntvényeknél vagy nehezen forgácsolható anyagoknál a menetmarás a legbiztonságosabb technológia.
-

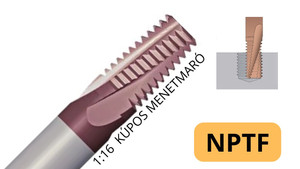

Tömör keményfém: Keményfém menetmaró NPT és Keményfém menetmaró NPTF. A kúpos profil egyetlen helikális körmozgással elkészíthető.
-
Váltólapkás: Nagy méreteknél a menetmaró szár és a hozzá tartozó NPT menetmaró lapka vagy NPTF menetmaró lapka biztosítja a leggazdaságosabb megmunkálást.
Furatmenet esztergálás
Esztergagépen belső menet vágásához a merev furat meneteszterga kés, valamint a váltólapkás NPT furat menetlapka és NPTF furat menetlapka nyújtja a legpontosabb profilhűséget.
3. Külső menetek megmunkálása
Menetmetszők
Kézi és gépi külső menetvágáshoz csöveken és csatlakozókon a HSS menetmetsző NPT/NPTF a standard választás.
-
Előkészítés: A cső külső végét $1:16$ kúpban vagy legalább egy széles, $45^circ$-os letöréssel kell előkészíteni a könnyű rákapás érdekében.
Külső menetesztergálás
CNC esztergáláshoz a FourCut menet- és beszúrókések és a dedikált FourCut NPT külső menetlapkák, valamint FourCut NPTF külső menetlapkák 4 vágóéllel garanciát jelentenek a stabilitásra és a hosszú éltartamra.
4. Kúpos menetek ellenőrzése
Az NPT/NPTF meneteknél a tömítettség a befaragási mélységtől függ, ezért az idomszeres ellenőrzés elengedhetetlen:
-
Belső menetekhez: Dugós menetidomszer NPT (ellenőrzi a minimális és maximális L1 síkba esést).
-
Külső menetekhez: Gyűrűs menetidomszer NPT.
Gyakran Ismételt Kérdések - NPT és NPTF menetmegmunkálás
Mi a fő különbség az NPT és az NPTF menet között?
A profilszögük megegyezik (60°, 1:16 kúp), de az NPTF (Dryseal) menet profilja úgy van kialakítva, hogy meghúzáskor a menetajak és menetgyök fémesen összenyomódik, így külön tömítőanyag nélkül is szivárgásmentest kötést ad.
Összecsavarható-e a G (BSP) és az NPT menet?
Nem! A G menet hengeres és 55°-os profilszögű, míg az NPT 1:16 kúpos és 60°-os profilszögű. A két menetrendszer semmilyen módon nem kompatibilis.
Miért ajánlott a kúpos előmunkálás NPT menetfúrás előtt?
A 1:16 kúpos dörzsölés vagy marás megszünteti a menetfúróra nehezedő túlzott nyomatékot és forgácsterhelést, ami drasztikusan csökkenti a szerszámtörés kockázatát.
Szerkesztő: Bánkuti József üzemmérnök
