Aki valaha dolgozott fémforgácsoló műhelyben vagy akár egy otthoni műhelyben lévő oszlopos fúrógéppel, biztosan találkozott vele: a szerszámok egy részét nem patron vagy tokmány fogja, hanem egyszerűen kúp alakú felület szorítja meg. Ez a több mint 150 éves találmány a Morse kúp, amely a mai napig megőrizte létjogosultságát a szerszámbefogás világában.
Bár az iparban a modern, gyorscserés rendszerek (pl. ISO, BT, HSK) átvették a főszerepet, sok kisebb gépen, esztergán, oszlopos fúrón vagy műhelyi berendezésen még ma is találkozunk vele. És bár a tapasztalt szakemberek jól ismerik, a fiatalabb generáció számára talán már kevésbé magától értetődő a használata. Érdemes tehát megismerni ennek a régi, de megbízható megoldásnak az előnyeit, használati sajátosságait és karbantartási tippjeit.
Mi az a Morse kúp?
A Morse kúp egy önzáró kúp alakú szerszámbefogó csatlakozás, amelynek lényege, hogy a szerszám és a géporsó közötti kúp alakú felület súrlódással szorul össze. Nincs szükség külön csavarokra vagy patronokra: a kúpos felületek illeszkedése elegendő a biztonságos befogáshoz.
A találmány a 19. század közepéről származik, és Stephen A. Morse amerikai mérnök nevéhez fűződik, aki 1864-ben szabadalmaztatta. A rendszer gyorsan elterjedt, és évtizedeken át ipari szabvánnyá vált a fúró- és esztergagépeken.

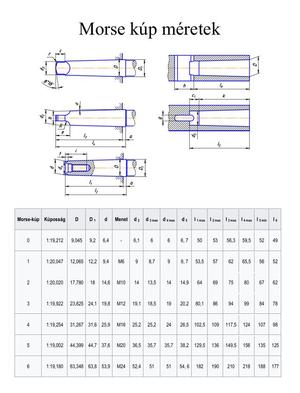

A Morse kúpok méretezése szabványos: MT1-től MT6-ig (Morse Taper 1–6) terjednek (magyarul MK1~MK6), ahol a szám jelzi a kúp méretét. A kisebb méretek a kézi és asztali fúrógépekben, a nagyobbak a nagyobb teljesítményű ipari esztergákban és fúrógépekben találhatók.
Kattints a nagyításhoz
Hogyan működik a Morse kúp?
A működési elv rendkívül egyszerű:
-
A kúpos szerszám szára pontosan illeszkedik a géporsó kúpos furatába.
-
A kúpszög olyan kicsi, hogy a szerszám önzáró hatást fejt ki, vagyis nem esik ki magától. A szerszámot egy finom ütéssel (például kézi fa- vagy gumikalapáccsal) lehet rögzíteni.
-

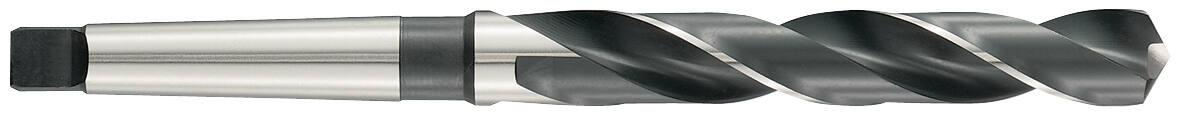

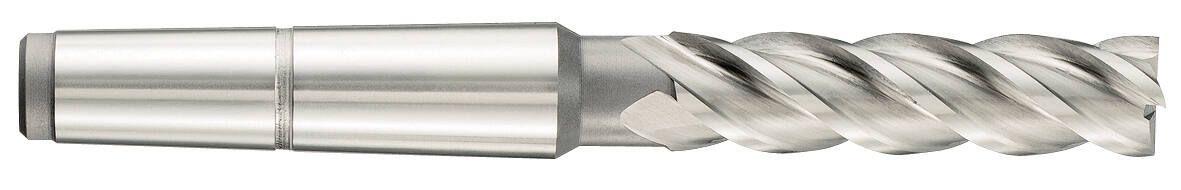

Fúróknál és dörzsáraknál a forgácsolóerő befele szoratja a szerszámot, a kúp végén menesztőlap van, ami gátolja az esetleges elfordulást. A marókat a kifele húzó forgácsolóerő ellen behúzómenettel rögzítik.
-
Kivételkor általában egy kiütőéket használunk, ami a kúpos szár végén lévő hornyot megtámasztja, és a szerszám kicsúszik a helyéről.
Ez a konstrukció egyszerű, de hatékony, és sokáig tökéletesen kiszolgálta a kis- és közepes teljesítményű szerszámgépeket.
A Morse kúp előnyei
Bár sokan idejétmúlt megoldásnak gondolják, a Morse kúpnak több olyan előnye van, ami miatt a mai napig életképes bizonyos gépeken:
-
Egyszerű és költséghatékony
-
Nem kell hozzá bonyolult patron, befogó vagy húzócsavar.
-
A kúpos szerszámot csak be kell illeszteni, és kész.
-
-
Rezgésmentes befogás
-
A teljes felület illeszkedik, így kiváló az erőátvitel.
-
Kisebb a szerszám rezgése, ami jobb furatminőséget és hosszabb szerszámélt jelent.
-
-
Önzáró mechanizmus
-
Kis és közepes átmérők esetén a kúpos felület súrlódása elegendő a biztonságos rögzítéshez.
-
Csak nagyobb forgácsolóerőknél szükséges kihúzótüske vagy külön rögzítés.
-
-
Hosszú élettartam
-
Egy jól karbantartott Morse kúp évtizedekig használható.
-
A felület nem kopik gyorsan, ha tisztán tartjuk és nem rozsdásodik.
-
A Morse kúp hátrányai és korlátai
Az előnyök mellett érdemes szót ejteni arról is, miért szorult háttérbe a Morse kúp a modern iparban:
-
Időigényesebb szerszámcsere
-
A modern, húzócsavaros vagy gyorscserés rendszerekkel szemben itt minden szerszámcsere kézi művelet.
-
-
Korlátozott nyomatékátvitel
-
Nagy terhelésnél vagy ütvefúrásnál a kúp kicsúszhat, ha nincs megfelelő rögzítés.
-
-
Automatizálásra kevésbé alkalmas
-
CNC gépeken a Morse kúp ritkán használatos, mert nem támogatja a gyors automatikus szerszámcserét.
-
Mindezek ellenére az oszlopos fúrógépek, kisebb esztergák és barkácsgépek világában a Morse kúp továbbra is praktikus és gazdaságos megoldás.
Hol találkozhatunk még Morse kúppal?
Ha a műhelyben vagy az iparban dolgozunk, a következő helyeken biztosan találkozhatunk Morse kúpos szerszámokkal:
-

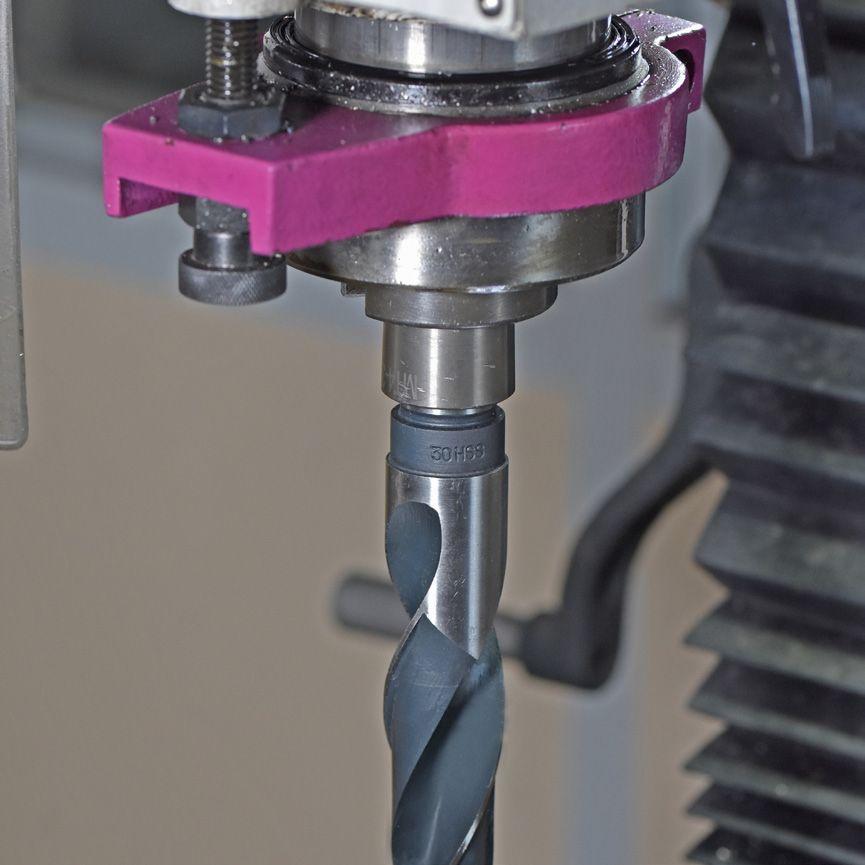

Oszlopos és állványos fúrógépek – a fúrótokmány vagy közvetlenül a fúrószár Morse kúpos.
-
Esztergagépek – az orsó vagy a szegnyereg gyakran Morse kúpos szerszámokat fogad.
-
Kézi kihúzótüskék és adapterek – szerszámok ki- és beszereléséhez.
-
Fúrótokmány-adapterek – például Morse kúp–B16 átalakítók a tokmányhoz.
A perfor.hu kínálatában is találunk többféle Morse kúpos szerszámot és adaptert, amelyekkel a régi gépek is új életre kelthetők.
Gyakorlati tippek a Morse kúp használatához
A Morse kúp egyszerű, de a hibátlan működéshez érdemes betartani néhány alapvető szabályt:
-
Tisztaság mindenekelőtt
-
A kúpos felületen már egyetlen apró forgács vagy por is rontja a szorítást, és növeli a kicsúszás esélyét.
-
Minden szerszámcserénél töröljük át a kúpot és a szerszám szárát tiszta ronggyal.
-
-
Finom zsírtalanítás
-
A túl sok olaj vagy zsír csökkenti a súrlódást, így a kúp nem fog megfelelően rögzülni.
-
Elég egy enyhén olajos ronggyal áttörölni a rozsdavédelemhez, de a felület legyen száraz tapintású.
-
-
Szerszám beütése és kiütése
-
A szerszám rögzítéséhez elég egy enyhe ütés.
-
Kivételkor mindig használjunk kiütőéket, ne feszegessük a szerszámot csavarhúzóval vagy vésővel.
-
-
Rendszeres ellenőrzés
-
Időnként ellenőrizzük, nincs-e a kúpban sorja vagy rozsdafolt.
-
A kúp hibái a pontosság romlásához és a szerszám kieséséhez vezethetnek.
-
-
Szerszámvásárlás tipp
-
Ha új szerszámot veszünk, figyeljünk a Morse kúp méretre (MT1–MT6).
-
Célszerű adapterkészletet is tartani, ha többféle gépen szeretnénk használni ugyanazt a szerszámot.
-
Összegzés
A Morse kúp a szerszámbefogás egyik legegyszerűbb és legmegbízhatóbb megoldása, amely több mint másfél évszázada szolgálja a szakembereket. Bár a modern iparban a gyorscserés rendszerek vették át a szerepét, a kisebb műhelyekben, oszlopos fúrógépeken és hagyományos esztergákon még sokáig fontos marad.
Aki ismeri és betartja a használati szabályait, az a Morse kúpban továbbra is egy olcsó, pontos és rezgésmentes befogórendszert talál, amely meghálálja a gondos karbantartást.
